Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-T650
Heliriba mõõdud (L x K x S)	980,0 x 58,0 x 90,0 mm
Heliriba kaal	2,4 kg
Subwooferi mõõdud (L x K x S)	205,0 x 353,0 x 303,2 mm
Subwooferi kaal	6,2 kg
Toide	Toiteadapter AC/DC (24 V)
Ooterežiimi tarbimine	2,0 W
Väljundvõimsus kokku	180 W (30 W x 6 kanalit) + 160 W (subwoofer)
Ühenduvus	HDMI ARC, optiline sisend, USB-port (5V 0,5A), Bluetooth
Toetatud helivormingud	LPCM 2 kanalit, Dolby Digital, DTS, DTS Virtual:X
Helirežiimid	Standard, Surround Sound, Game, Smart Sound, DTS Virtual:X
Eriomadused	Bluetooth mitmeühendus, automaatne väljalülitus, DRC, Bluetooth toide sisselülitamisel
Kaasasolevad tarvikud	Pult, AA akud x2, seinale paigaldamise juhend, seinakinnitused
Ohutus	Ärge avage kaant (elektrilöögi oht), vältige niiskust
Hooldus ja puhastamine	Puhastage pehme kuiva lapiga
Varuosad ja remonditavus	Subwoofer (PS-WR65BB), tagumiste kõlarite komplekt (SWA-8500S valikuliselt). Kasutaja poolt remonditavaid osi pole.

Korduma kippuvad küsimused - HWT650 SAMSUNG

Kuidas ühendada heliriba teleriga?

Saate heliriba ühendada optilise kaabli või HDMI-kaabli (ARC-port) abil. Juhtmevabaks ühendamiseks kasutage Bluetoothi, vajutades puldi PAIR-nuppu.

Miks subwoofer automaatselt ei ühendu?

Kontrollige, et toitejuhtmed on ühendatud. Kui automaatne ühendus ebaõnnestub, tehke käsitsi ühendus: hoidke 5 sekundit all subwooferi taga olevat ID SET-nuppu, seejärel hoidke 5 sekundit all puldi Üles-nuppu, kuni ekraanile ilmub 'ID SET'.

Kuidas kasutada Bluetoothi funktsiooni?

Vajutage puldi PAIR-nuppu, et lülituda režiimi 'BT PAIRING'. Oma mobiilseadmes valige Bluetoothi loendist '[AV] Samsung Soundbar T6-Series'. Heliriba saab ühenduda kahe seadmega korraga.

Mida teha, kui pult ei tööta?

Vahetage patareid uute vastu (AA tüüpi). Veenduge, et ükski takistus ei blokeeri signaali puldi ja heliriba vahel. Maksimaalne ulatus on umbes 10 meetrit.

Kuidas reguleerida subwooferi helitugevust?

Kasutage puldi WOOFER-nuppu. Lükake seda ette, et helitugevust suurendada, või taha, et vähendada. Reguleerimisvahemik on -12 kuni +6 (või 0).

Kuidas uuendada heliriba tarkvara?

Laadige uusim uuendusfail alla Samsung Support veebisaidilt USB-mälupulgale (FAT-vorming). Lülitage heliriba välja, ühendage mälupulk, seejärel lülitage sisse. Ekraanile ilmub 'UPDATE'. Kui uuendus on lõppenud, hoidke 5 sekundit all Esita/Paus-nuppu lähtestamiseks.

Millised helirežiimid on saadaval?

Režiimid on: Standard (originaalheli), Surround Sound (lai heliväli), Game (kaasahaarav heli mängudele), Smart Sound (sisu reaalajas analüüs) ja DTS Virtual:X (3D-heli).

Kuidas paigaldada heliriba seinale?

Kasutage kaasasolevat seinale paigaldamise juhendit. Märgistage kruvide asukohad, puurige ja sisestage seinale sobivad tüüblid. Kinnitage seinakinnitused heliriba taga külge, seejärel riputage see seina kruvidele. Veenduge, et sein talub raskust (2,4 kg).

Mida tähendab ekraanil teade "ID SET"?

Teade 'ID SET' tähendab, et heliriba on juhtmeta seadmega (subwoofer või tagumised kõlarid) sidumisrežiimis. Hoidke seadmel vastavat nuppu all, et ühendus luua.

Kuidas Bluetooth Power funktsiooni välja lülitada?

Hoidke puldi SOUND MODE-nuppu rohkem kui 5 sekundit all. Ekraanil kuvatakse hetkeolekust sõltuvalt 'ON-BLUETOOTH POWER' või 'OFF-BLUETOOTH POWER'. Vabastage nupp ümberlülitamiseks.

KASUTUSJUHEND HWT650 SAMSUNG

Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

ETTEVAATUST!

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetöttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu toitevarustus vastaks toote põhjal asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.
2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.
3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

TEAVE SELLE JUHENDI KOHTA

Kasutusjuhend koosneb kahest osast: sellest paberkandjal lihtsast KASUTUSJUHENDIST ja põhjalikumast TÄIELIKUST KASUTUSJUHENDIST, mille saab alla laadida.

KASUTUSJUHENDIST

See kasutusjuhend käsitleb ohutussuuniseid, teavet toote paigaldamise, komponentide ja ühenduste kohta ning toote tehnilisi andmeid.

TÄIELIKUST KASUTUSJUHENDIST pääsete juurde Samsungi veebipõhises klienditoekeskuses, skannides QR-koodi. Juhendi vaatamiseks arvutis või mobiilsideseadmes laadige see dokumendi vormingus Samsungi veebisaidilt alla. (http://www.samsung.com/support)

Disain ja tehnilised andmed võivad muutuda ilma ette teatamata.

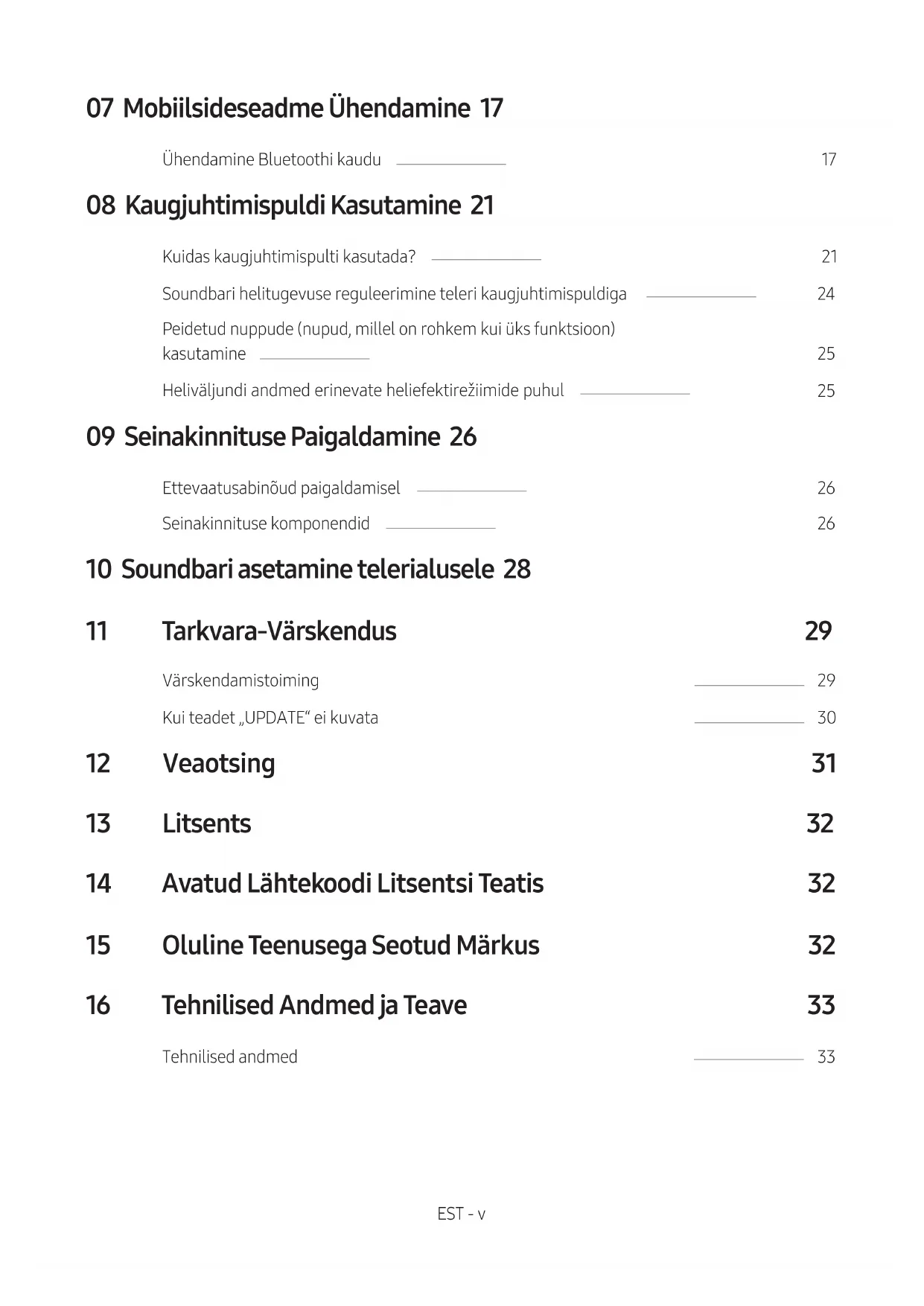

SISUKORD

01 Komponentide Kontrollimine 2

Patareide sisestamine enne kaugjuhtimispuldi kasutamist

(2 AA-patareid) 2

02 Toote Ülevaade 3

Soundbari esipaneel / ülemine paneel 3

Soundbari alumine paneel 4

03 Soundbari Ühendamine 5

Elektritoite ühendamine ____ 5

Soundbari ühendamine bassikölariga ____ 6

– Bassikõlari ja Soundbari automaatne ühendamine ____ 6

– Bassikölari käsitsi ühendamine, kui automaatne ühendamine nurjub ____ 7

SWA-8500S (müügil eraldi) -i ühendamine Soundbariga 8

04 Teleriga Ühendamine 10

1. meetod. Ühendamine kaabliga ____ 10

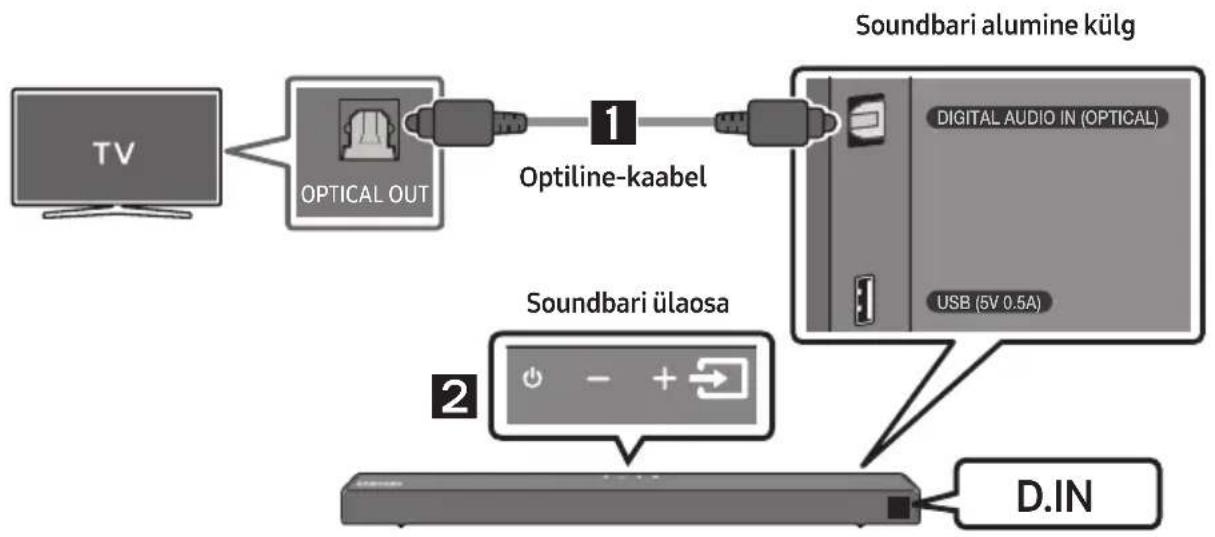

- Ühendamine optilise kaabliga ____ 10

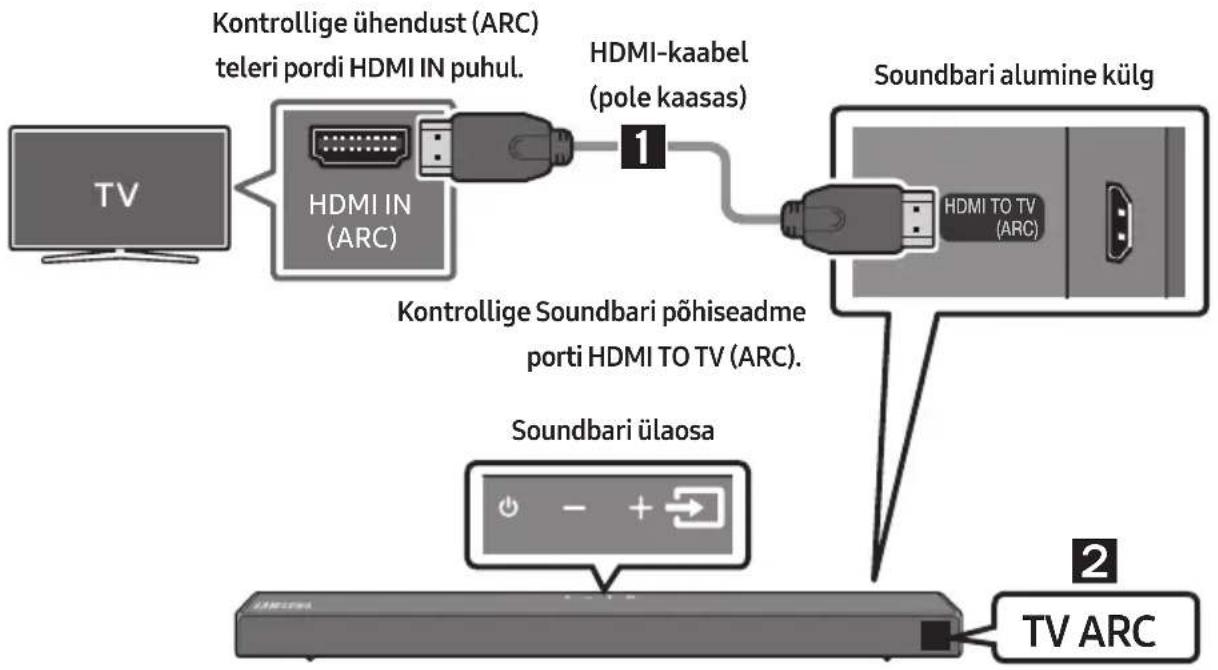

– Teleri ühendamine HDMI-kaabli kaudu ____ 11

1. meetod. Ühendamine juhtmevabalt ____ 12

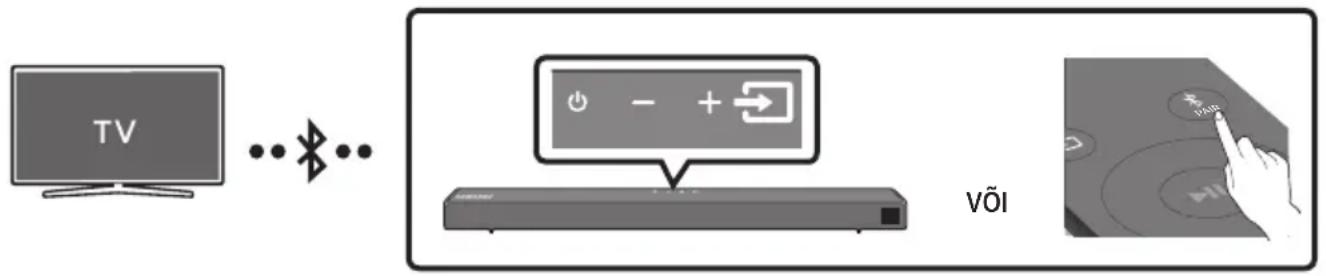

– Teleri ühendamine Bluetoothi kaudu ____ 12

05 Välisseadme Ühendamine 14

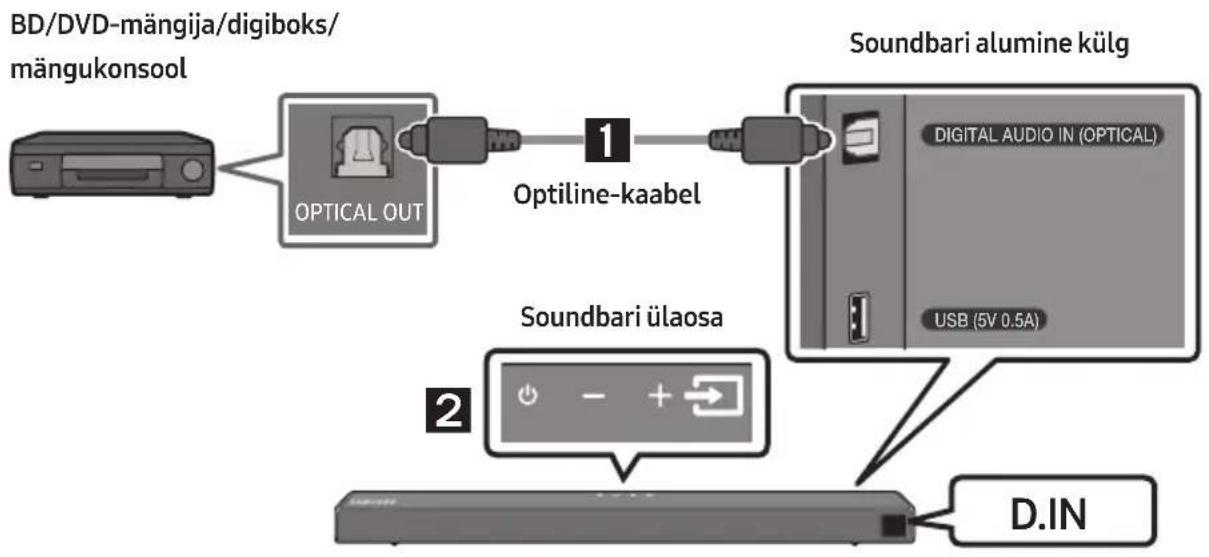

Ühendamine optilise kaabliga ____ 14

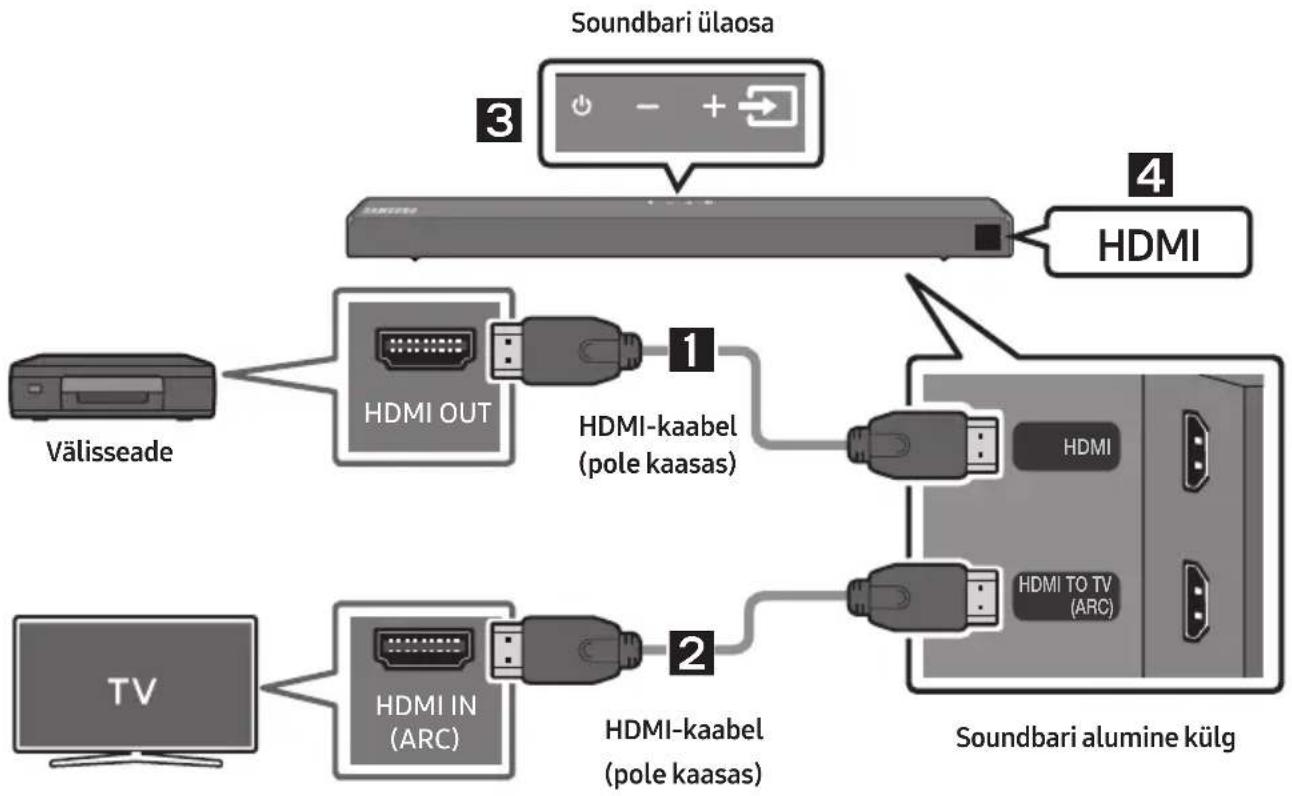

Ühendamine HDMI-kaabli kaudu 15

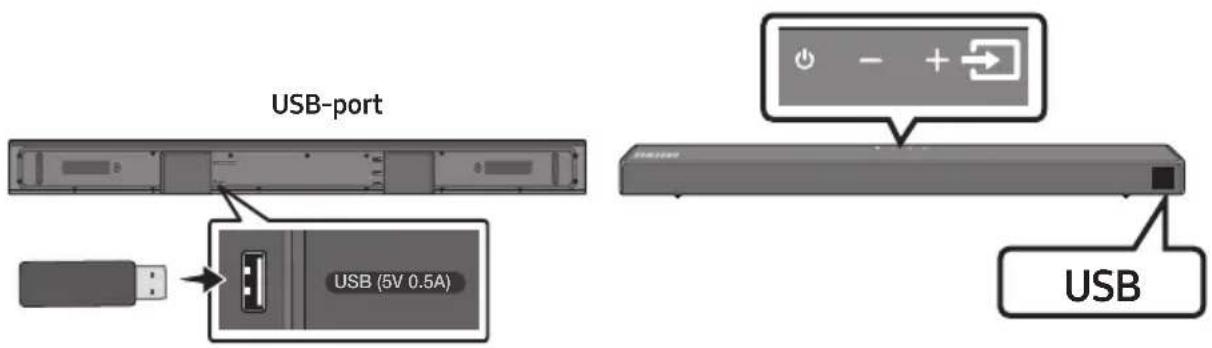

06 USB-Mäluseadme Ühendamine 16

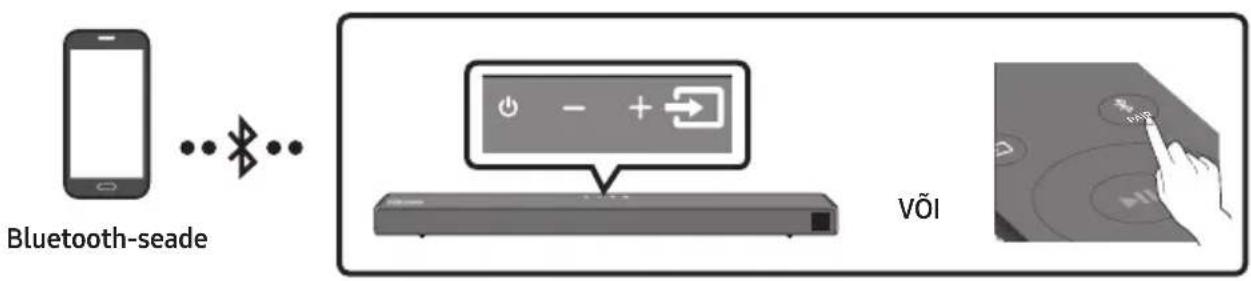

07 Mobiilsideseadme Ühendamine 17

Ühendamine Bluetoothi kaudu 17

08 Kaugjuhtimispuldi Kasutamine 21

Kuidas kaugjuhtimispulti kasutada? ____ 21

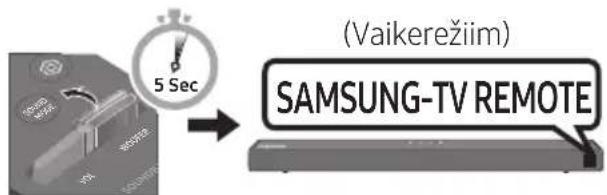

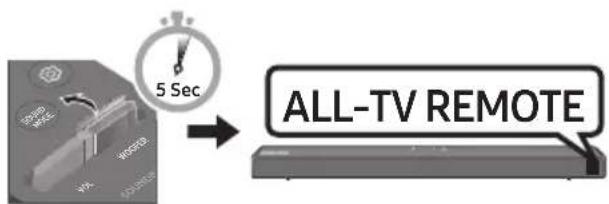

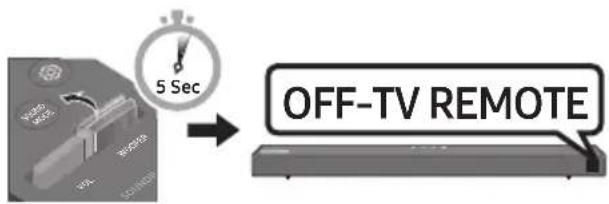

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 24

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon)

kasutamine ____ 25

Heliväljundi andmed erinevate heliefektirežiimide puhul ____ 25

09 Seinakinnituse Paigaldamine 26

Ettevaatusabinõud paigaldamisel 26

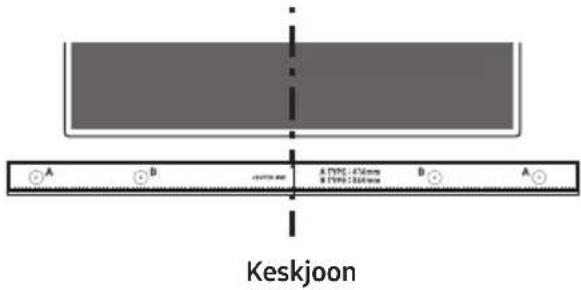

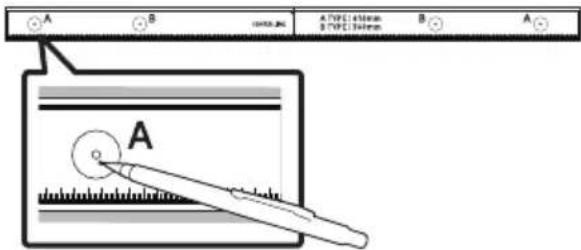

Seinakinnituse komponendid ____ 26

10 Soundbari asetamine telerialusele 28

11 Tarkvara-Värskendus 29

14 Avatud Lähtekoodi Litsentsi Teatis 32

15 Oluline Teenusega Seotud Märkus 32

16 Tehnilised Andmed ja Teave 33

Tehnilised andmed 33

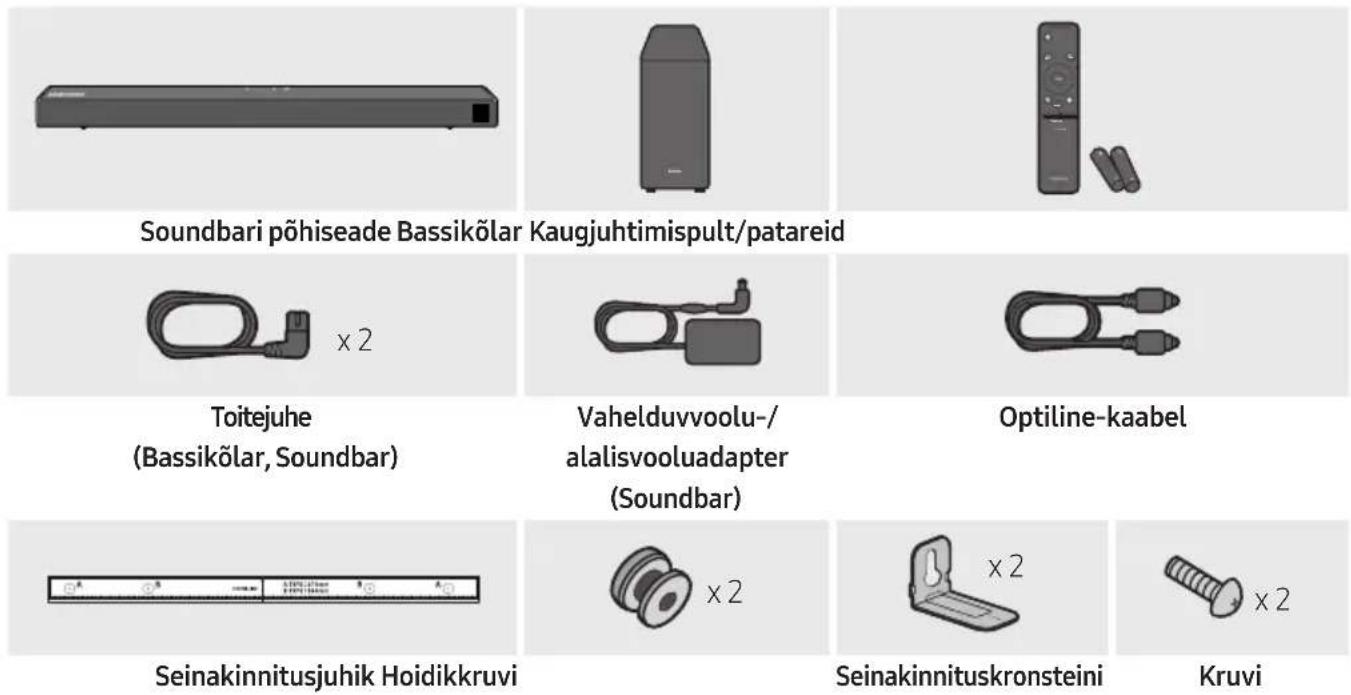

01 KOMPONENTIDE KONTROLLIMINE

• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.
• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake tagumine kate oma kohale tagasi.

Paigutage toode nii, et SAMSUNG logo jääks ülespoole. Ülemine paneel 1 2 3 4

1	EkraanKuvab toote oleku ja kasutatava režiimi.
2	Nupp (Hoide)Lülitab toite sisse ja välja.Auto Power Down funktsioonSeade lülitub automaatselt välja järgmistes olukordades.- Režiim D.IN / HDMI / BT / USB: kui helisignaali ei ole 20 minutit.
3	Nupp -/+ (Helitugevus)Reguleerib helitugevust.Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
4	Nupp (Allikas)Valib allika sisendrežiimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	ARC (HDMI OUT)-sisend	D.IN → TV ARC (automaatne teisendamine)
	HDMI-sisend HDMI
	BLUETOOTH-režiim BT
	USB-režiim	USB
	Režiimi „BT PAIRING“ sisselülitamiseks valige allikaks „BT“ ning seejärel vajutage ja hoidke all nuppu (Allikas) kauem kui 5 sekundit.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

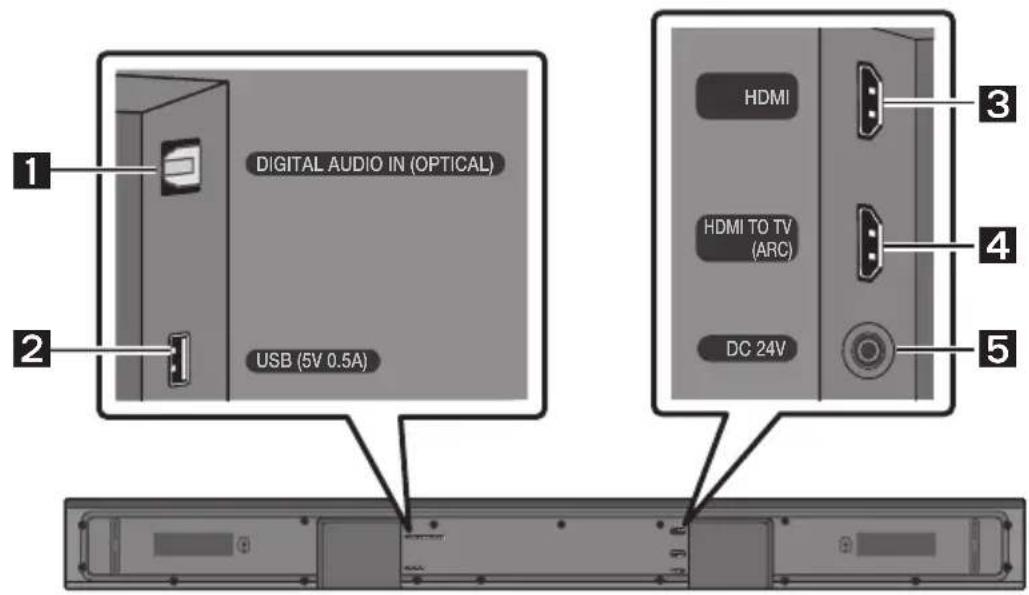

Soundbari alumine paneel

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Saate ühendada välisseadme digitaalse (optilise) väljundiga.

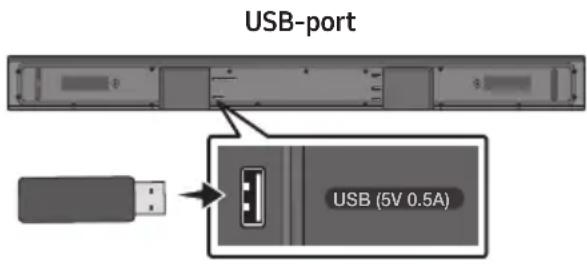

2	USB (5V 0.5A)Saate ühendada USB-seadme ja esitada Soundbari kaudu USB-seadmes olevaid muusikafaile.
3	HDMISisestab samal ajal digitaalseid video- ja helisignaale, kasutades selleks HDMI-kaablit.Saate ühendada välisseadme HDMI-väljundiga.
4	HDMI TO TV (ARC)Saate ühendada teleri HDMI (ARC) pesaga.
5	DC 24V (toitesisend)Saate ühendada vahelduvvoolu-/alalisvooluadapteri.

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tömmake pistikust. Ärge tömmake kaablist.
• Ärge ühendage seda seadet või muid komponente vahelduvvooluvõrgu pistikupessa, enne kui köik ühendused komponentide vahel on lõpetatud.

03 SOUNDBARI ÜHENDAMINE

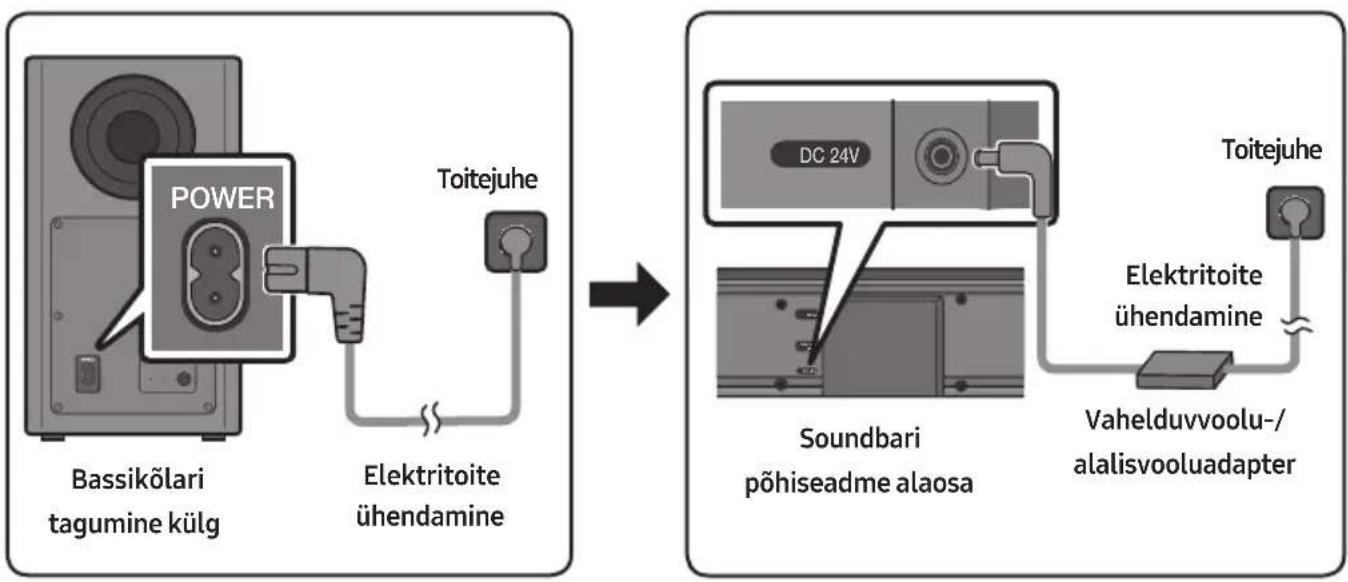

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada bassikõlar ja Soundbar järgmises järjestuses.

1. Ühendage toitekaabel bassikõlariga.
2. Ühendage toiteväljundikaabel toiteadapteriga ja seejärel Soundbariga.
3. Ühendage toitekaabel pistikupessa.

Vaadake allolevaid jooniseid.

- Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme alaosa.)

- Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Soundbari ühendamine bassikõlariga

Kui bassikõlar on ühendatud, saate nautida rikkalikku bassiheli.

Bassikõlari ja Soundbari automaatne ühendamine

Kui lülitate pärast Soundbari ja bassikõlari toitekaablite ühendamist toite sisse, ühendatakse bassikõlar automaatselt Soundbariga.

- Kui automaatne sidumine on lõpetatud, süttivad bassikõlari taga olevad sinised näidikud.

LED-näidikud bassikölari tagaküljel

LED Olek Kirjeldus Lahendus
Sinine	Põleb Edukalt ühendatud (tavatöö) -
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine ei lõpe, proovige bassikõlar käsitsi ühendada. Vt lk 7.
Punane Põleb		Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud.
		Ühendamine ebaõnnestus	Ühendage uuesti. Vt käsitsi ühendamise suuniseid lk 7.
Punane ja sinine	Vilgub Tõrge		Vt juhendist Samsungi teeninduskeskuse kontaktandmeid.

Bassikõlari käsitsi ühendamine, kui automaatne ühendamine nurjub

Enne allpool kirjeldatud käsitsi ühendamist

• Kontrollige, kas Soundbari ja bassikõlari toitekaablid on korralikult ühendatud.
  • Veenduge, et Soundbar oleks sisse lülitatud.

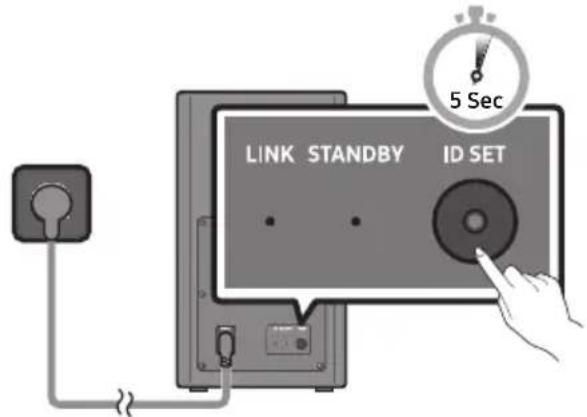

• Hoidke bassikõlari taga olevat nuppu ID SET vähemalt 5 sekundit vajutatuna.

- Bassikõlari taga olev punane näidik kustub ja sinine näidik vilgub.

LINK STANDBY ID SET 5 Sec

Bassikölari tagumine külg

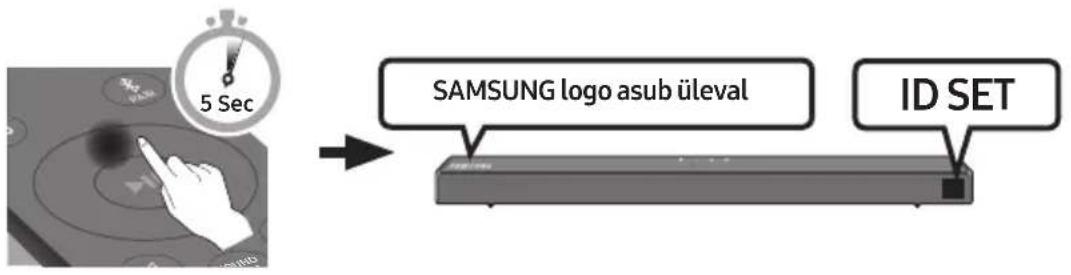

1. Vajutage kaugjuhtimispuldil nuppu Üles vähemalt 5 sekundit.

2. Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja seejärel kaob.

3. Soundbar lülitub automaatselt sisse, kui ID SET on löpetatud.

5 Sec SAMSUNG logo asub üleval ID SET

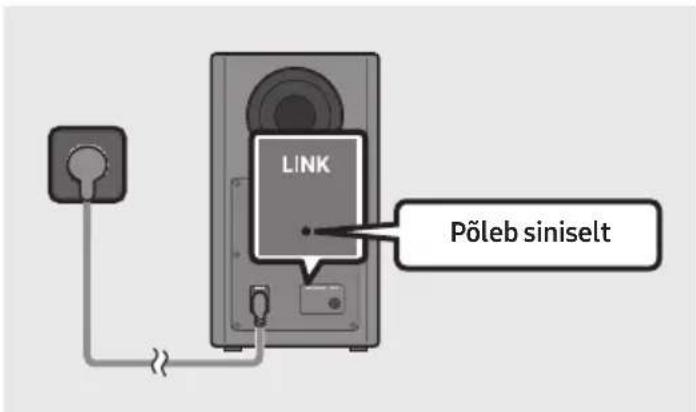

1. Kontrollige, kas LED-tuli LINK põleb siniselt (ühendamine lõpetatud).

LINK Põleb siniselt

LED-tuli LINK löpetab vilkumise ja jääb siniselt põlema, kui Soundbar ja juhtmevaba bassikõlar on omavahel ühendatud.

MÄRKUSED

• Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui köik ühendused komponentide vahel on lõpetatud.
• Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.
• Kui põhiseade on välja lülitatud, lülitub juhtmevaba bassikõlar ooterežiimi ja STANDBY LED tagaosas muutub pärast mitu korda siniselt vilkumist punaseks.
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (5,8 GHz), võivad häired põhjustada heli katkemist.
• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see võib olenevalt kasutuskeskkonnast erineda. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmevaba signaal ei läbi metalli.

ETTEVAATUSABINÕUD

• Juhtmevaba ühenduse vastuvõtuantennid on juhtmevabasse bassikõlarisse sisse ehitatud. Hoidke seadmeid eemal veest ja niiskusest.
• Optimaalse kuulamiskogemuse tagamiseks veenduge, et juhtmeta bassikõlari ja juhtmeta vastuvõtiamooduli (müüakse eraldi) ümbruses ei oleks takistusi.

SWA-8500S (müügil eraldi) -i ühendamine Soundbariga

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-8500S, müügil eraldi) Soundbariga.

1. Ühendage juhtmevaba vastuvõtja moodul 2 ruumilise heli kölariga.

– Kõlarite kaablid on märgistatud värvikoodiga.

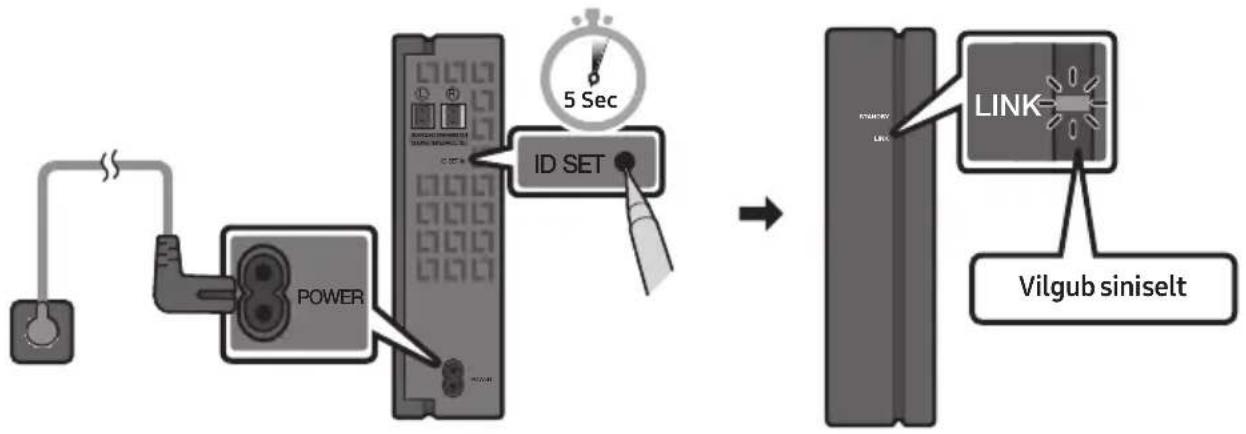

1. Pärast juhtmevaba vastuvõtja mooduli ühendamist pistikupessa kontrollige selle ooterežiimi olekut.

- Juhtmeta vastuvõtumoodulil olev LED-näidik LINK hakkab siniselt vilkuma. Kui LED-näidik ei vilgu, hoidke juhtmeta vastuvõtumooduli tagaküljel olevat nuppu ID SET pliiatsi otsaga 5–6 sekundit all, kuni LED-näidik LINK hakkab siniselt vilkuma. Lisateavet LED-näidiku kohta vt SWA-8500S-i kasutusjuhendist.


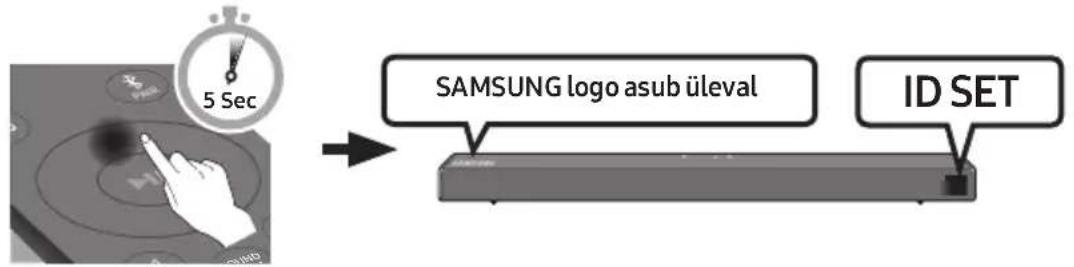

1. Vajutage kaugjuhtimispuldil nuppu Üles vähemalt 5 sekundit.

2. Soundbari ekraanile ilmub möneks ajaks teade ID SET ja seejärel kaob.

3. Soundbar lülitub automaatselt sisse, kui ID SET on löpetatud.

ETTEVAATUST!

- Kui Soundbar esitas SWA-8500S-iga ühenduse loomise ajal muusikat, vöib bassikölarist kölada ühenduse löpuleviimisel katkendlikku esitust.

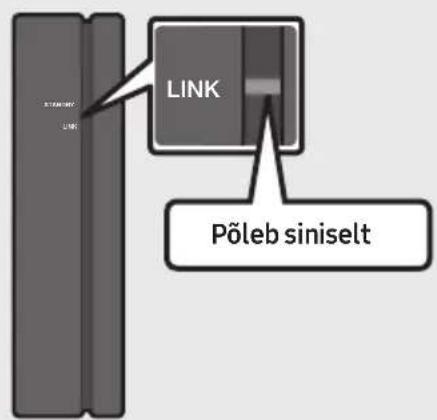

1. Kontrollige, kas LED-tuli LINK põleb siniselt (ühendamine lõpetatud).

LINK Põleb siniselt

LED-tuli LINK lõpetab vilkumise ja jääb siniselt põlema, kui Soundbar ja juhtmevaba vastuvõtja moodul on omavahel ühendatud.

1. Kui SWA-8500S-i ei ühendata, korrake 2. sammus kirjeldatud toimingut.

04 TELERIGA ÜHENDAMINE

Saate kuulata teleri heli Soundbari kaudu juhtmega või juhtmevaba ühendusega.

- Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abil juhtida.

- Seda funktsiooni saab kasutada 2017. aasta ja uuemate Bluetoothi toega Samsungi nutiteleritega, kui ühendate Soundbari teleriga, kasutades optilist kaablit.

- See funktsioon võimaldab kasutada ka teleri menüüd, et reguleerida helivälja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

1. meetod. Ühendamine kaabliga

Kui edastatavad signaalid on vormingus Dolby Digital ja suvandi „Digitaalse väljundi helivorming“ seadeks on valitud teleris PCM, on soovitatud valida seadeks Dolby Digital. Pärast seade muutmist on võimalik nautida paremat helikvaliteeti. (Olenevalt teleri tootjast võib selle menüüs olla kasutatud Dolby Digitali ja PCM-i kohta teisi sõnu.)

Ühendamine optilise kaabliga

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.
2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige režiim „D.IN“.

1. Kui Soundbar ja teler on sisse lülitatud, ühendage HDMI-kaabel (pole kaasas), nagu on joonisel näidatud.

2. Soundbari põhiseadme ekraanil kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

3. Kui teleri heli ei ole kuulda, vajutage kaugjuhtimispuldil või Soundbari peal nuppu (Allikas), et aktiveerida režiim „D.IN“. Ekraanil kuvatakse järjest „D.IN“ ja „TV ARC“ ning esitatakse teleri heli.

4. Kui Soundbari põhiseadme kuvaaknas ei ole kuvatud TV ARC, kontrollige, kas HDMI-kaabel (pole kaasas) on ühendatud õige pesaga.
5. Kasutage teleri kaugjuhtimispuldi helitugevuse nuppe Soundbari helitugevuse muutmiseks.

MÄRKUSED

• HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe pesa kaudu.
• Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
• Soovitame kasutada võimaluse korral südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

2. meetod. Ühendamine juhtmevabalt

Teleri ühendamine Bluetoothi kaudu

Kui teler on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nuppu ✝ PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI) a. Vajutage ülemisel paneelil nuppu ➞ (Allikas) ja valige seejärel „BT“.
„BT“ lülitub möne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY, kui saadaval on ühenduskirje.
b. Kui kuvatakse „BT READY“, hoidke nuppu ➞ (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING“.

1. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)
2. Valige teleri ekraanil kuvatavast loendist „ [AV] Samsung Soundbar T6-Series“.

Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Need Pairing“ või „Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.

- Kui teler on ühendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] → „BT“.

1. Nüüd kuulete Soundbari kaudu teleri heli.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „ [AV] Samsung Soundbar T6-Series“), siis kustutage see.
• Seejärel korrake 1.-3. sammu.

MÄRKUS

- Pärast seda, kui olete Soundbari esimest korda teleriga ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY“.

Soundbari ja teleri ühenduse katkestamine

Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas) ja seejärel lülituge mis tahes režiimi, v.a „BT“.

• Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)
• Soundbari ja teleri vahelise Bluetooth-ühenduse katkestamiseks hoidke kaugjuhtimispuldil nuppu Vasakule 5 sekundit all, kui Soundbar on olekus „BT READY“. (Valige Sees → Väljas)

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.
• BT PAIRING : selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke nuppu ➞ (Allikas) Soundbari peal kauem kui 5 sekundit all, kui Soundbar on režiimis „BT“.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 20 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal kaks või rohkem Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

05 VÄLISSEADME ÜHENDAMINE

Looge ühendus välisseadmega kaabli või Bluetoothi abil, et esitada välisseadme heli Soundbari kaudu.

Ühendamine optilise kaabliga

1. Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
2. Režiimi „D.IN“ valimiseks vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas).

Ühendamine HDMI-kaabli kaudu

1. Ühendage toote tagaküljel olev pesa HDMI HDMI-kaabli (pole kaasas) kaudu digitaalseadme pesaga HDMI OUT.
2. Ühendage toote tagaküljel olev pesa HDMI TO TV (ARC) HDMI-kaabli (pole kaasas) kaudu teleri pesaga HDMI IN.
3. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige „HDMI“.
4. Soundbari ekraanil kuvatakse režiim „HDMI“ ja esitatakse heli.

06 USB-MÄLUSEADME ÜHENDAMINE

Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

USB-port USB (5V 0.5A) USB

1. Ühendage USB-seade toote alaosas asuva USB-pordiga.
2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „USB“.

3. Ekraanil kuvatakse teade „USB“.

4. Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

- Soundbar lülitub automaatselt välja (Auto Power Down), kui vähemalt 20 minuti jooksul ei ole olnud ühendatud ühtki USB-seadet.

Failivormingutüüpide ühilduvuse loend on järgmine

Laiend	Kodek	Diskreetimiskiirus	Bitikiirus
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32 kbit/s – 320 kbit/s
	MPEG1 Layer3 32 kHz ~ 48 kHz	32 kbit/s – 320 kbit/s
	MPEG2 Layer3 16 kHz ~ 24 kHz	8 kbit/s – 160 kbit/s
	MPEG2.5 Layer3 8 kHz ~ 12 kHz	8 kbit/s – 160 kbit/s
*.wma	WMA7/8/9 (ainult heli)	32 kHz ~ 48 kHz	32 kbit/s – 320 kbit/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbit/s – 500 kbit/s
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 ainult heli)	32 kHz ~ 48 kHz 32 kbit/s – 320 kbit/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbit/s – 9216 kbit/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbit/s – 8100 kbit/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbit/s – 9216 kbit/s

- Kui USB-seadmes on liiga palju kaustu ja faile, võib Soundbaril kuluda failidele juurdepääsuks ja nende esitamiseks veidi aega.

07 MOBIILSIDESEADME ÜHENDAMINE

Ühendamine Bluetoothi kaudu

Kui mobiilsideseade on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Samal ajal saab olla ühendatud üks teler või kaks Bluetooth-seadet.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nuppu ✝ PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI) a. Vajutage ülemisel paneelil nuppu (Allikas) ja valige seejärel „BT“. „BT“ lülitub mõne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY, kui saadaval on ühenduskirje.

b. Kui kuvatakse „BT READY“, hoidke nuppu (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING“.

- Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadme nimi] → „BT“.

1. Saate esitada Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

- Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „ [AV] Samsung Soundbar T6-Series“), siis kustutage see.

• Seejärel korrake etappe 1 ja 2.

MÄRKUS

- Pärast seda, kui olete Soundbari esimest korda mobiilsideseade ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY“.

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.
• BT PAIRING : selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke nuppu 📋 (Allikas) Soundbari peal kauem kui 5 sekundit all, kui Soundbar on režiimis „BT“.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 20 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar T6-Series“ seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi „BT“.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

- Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab „BT READY“.

Bluetooth Power Sees (SOUND MODE)

Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsioon Bluetooth Power Sees sisse lülitatud ja Soundbar välja lülitatud, lülitub Soundbar automaatselt sisse.

1. Vajutage kaugjuhtimispuldil nuppu SOUND MODE ja hoidke seda kauem kui 5 sekundit all, kui Soundbar on sisse lülitatud.
2. Soundbar ekraanil kuvatakse teade „ON-BLUETOOTH POWER“.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel lülituge mis tahes režiimi, v.a „BT“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
• Soundbar lülitub automaatselt välja pärast 20 minutit olekus Valmis.

Lisateavet Bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

• Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui: – osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
  – seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
  – see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.
• Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.
• Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.
• Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.
• Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral vöib heli kvaliteet halveneda takistuste, nt seinte vöi uste töttu.
• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Mitme Bluetooth-seadme ühendus

Soundbar saab olla ühendatud samal ajal kahe Bluetooth-seadmega.

1. Ühendage Soundbar kuni kahe Bluetooth-seadmega. (Vaadake lk 17)

2. Esitage ühest ühendatud Bluetooth-seadmest muusikat, kui ühendatud on kaks seadet.

3. Muusika esitamiseks Bluetooth-seadmest B, kui esitatakse seadmest A, peatage või lõpetage seadmes A taasesitus ja seejärel alustage esitamist seadmes B.

- Seadet ei vahetata, kui seadmest B hakatakse muusikat esitama, ilma et seadmes A oleks esmalt taasesitus peatatud või lõpetatud.

1. Varasemate versioonide puhul kui AVRCP V1.4 võib muusikat esitava seadme vahetamine toimuda viivitusega.

MÄRKUSED

- Kui püüate ühendada kolmandat Bluetooth-seadet, siis seadme A või B ühendus katkestatakse. (Katkestatakse selle seadme ühendus, millest ei esitata parasjagu heli.)

- Korraga saab ühendada ainult ühe Samsungi teleri või kaks Bluetooth-seadet.

- Soundbari ja Bluetooth-seadmete ühendus katkestatakse, kui see võtab vastu ühendustaotluse Samsungi telerilt.

08 KAUGJUHTIMISPULDI KASUTAMINE

Kuidas kaugjuhtimispulti kasutada?

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Toide	Heliriba sisse- ja väljalülitamiseks.
2	Allikas	Vajutage heliribaga ühendatud allika valimiseks.
3	Vaigistamine	Vajutage heli vaigistamiseks nuppu (Vaigistamine).Vajutage uuesti vaigistuse väljalülitamiseks.
4	SOUND MODE	Saate valida soovitud heliefekti, valides suvandi STANDARD, SURROUND SOUND, GAME, SMART SOUND või DTS VIRTUAL:X.- STANDARDVäljastab originaalheli.- SURROUND SOUNDPakub standardsest laiemat helivälja.- GAMEPakub ruumilist heli, et saaksite mängimise ajal tegevusse süüvida.- SMART SOUNDAnalüüsib sisu reaalajas ja pakub automaatselt optimaalse helivälja, tuginedes sisu omadustele.- DTS VIRTUAL:XPaeluv 3D-heli igast sisust.

		DRC (Dynamic Range Control)Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise.Vajutage ja hoidke nuppuSOUND MODEall, kui Soundbar on välja lülitatud, et lülitada DRC (Dynamic Range Control) sisse või välja.Kui DRC on sisse lülitatud, vähendatakse valju heli. (Heli võib olla moonutatud.)Bluetooth PowerSee funktsioon lülitab Soundbari automaatselt sisse, saades varem ühendatud telerist või Bluetooth-seadmest ühendustaotluse.See seade on vaikimisi sisse lülitatud.- Hoidke nuppuSOUND MODEall kauem kui 5 sekundit, et Bluetooth Powerfunktsioon välja lülitada.
5	BluetoothPAIR	Vajutage nuppu ✝ PAIR. Soundbari ekraanil kuvatakse „BT PAIRING".Selles režiimis saab ühendada Soundbari uue Bluetooth-seadmega, valides Bluetooth-seadme otsinguloendist Soundbari.
6	Esitamine/peatamine	Vajutage muusikafaili ajutiseks peatamiseks nuppu ▶II.Muusika esitamise jätkamiseks vajutage nuppu uuesti.
7	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/Paremale.Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.KordamineKordamisfunktsiooni kasutamiseks režiimis „USB“ vajutage Ülesnuppu.Muusika vahelejätmineVajutageParemalenuppu, et valida järgmine muusikafail. Vajutage Vasakulenuppu, et valida eelmine muusikafail.ID SETVajutage Ülesja hoidke seda 5 sekundit all, et lõpetada ID SET(lisaseadme ühendamisel).
		Helitugevuse piiramise funktsioonTeie kuulmise kaitsmiseks lülitab helitugevuse piiramise funktsioon helitugevuse tasemele 20, kui lülitate Soundbari sisse ja helitugevus on kõrgem kui 20.- Helitugevuse piiramine on vaikimisi välja lülitatud. Peate selle aktiveerimiseks sisse lülitama.- Kui helitugevuse piiramine on sisse lülitatud, jääb see sisselülitatuks ka siis, kui toide välja lülitatakse- Helitugevuse piiramise sisse- või väljalülitamiseks vajutage kaugjuhtimispuldil nuppuAllaja hoidke seda 5 sekundit all. Kui helitugevuse piiramine on välja lülitatud, kuvatakse eesmisel kuval „V FREE”. Kui funktsioon on sisse lülitatud, kuvatakse „V LOCK”.
8	Heli juhtimine	Saate valida suvandi TREBLE, BASS, või AUDIO SYNC.Bassi helitugevuse juhtimiseks vajutage nuppuHeli juhtimineja valige suvandTREBLE või BASS.Seejärel reguleerige helitugevust vahemikus -6~+6, kasutades nuppe Üles/Alla.Vajutage nuppu(Heli juhtimine)ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz saab valida, kasutades Vasakule/Paremale noolenuppu, ning kõiki neist saab reguleerida vahemikus -6 kuni +6, kasutades Üles/Alla.Kui teleri ja Soundbari vaheline heli ei ole sünkroonis, vajuge nuppuHeli juhtimineja valige suvandAUDIO SYNC.Seejärel seadke heliviivitus vahemikku 0~300 ms, kasutades nuppe Üles/Alla.(Pole saadaval režiimis „USB“ või „BT“.)Kui ühendatud on ruumilise heli kõlarid, saab tagumise kõlari funktsiooni sisse/välja lülitada, kui kasutada nuppu Üles/Alla, et reguleerida helitugevust vahemikus -6 kuni +6.AUDIO SYNCon toetatud ainult mõne funktsiooni puhul.
9	WOOFER	Liigutage nuppuWOOFERedasi või tagasi bassikõlari helitugevuse reguleerimiseks vahemikus -12 või -6 kuni +6. Bassikõlari helitugevuse seadistamiseks väärtusele 0 vajutage nuppu.
10	VOL	Liigutage nuppuVOLedasi või tagasi helitugevuse reguleerimiseks.Vajutage heli vaigistamiseks nuppuVOL. Vajutage uuesti vaigistuse väljalülitamiseks.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Kui teil on Samsungi teler, saate reguleerida Soundbari helitugevust Samsungi teleriga kaasasoleva infrapuna- kaugjuhtimispuldiga.

Esmalt määrake Samsungi teleri menüüs teleri heliväljundiks välised kölarid ja seejärel kasutage Samsungi kaugjuhtimispulti Soundbari helitugevuse reguleerimiseks. Lisateabe saamiseks vaadake teleri kasutusjuhendit. Selle funktsiooni vaikerežiimiks on juhtimine Samsungi teleri kaugjuhtimispuldiga. Kui teil ei ole Samsungi teler, järgige alltoodud suuniseid selle funktsiooni seadistuse muutmiseks.

1. Lülitage Soundbar välja.

BYE

1. Kui te ei soovi seda funktsiooni kasutada, vajutage nuppu WOOFER üles ja hoidke seda 5 sekundit vajutatuna (korduvalt), kuni ekraanil kuvatakse „OFF-TV REMOTE“.

1. Kui soovite juhtida Soundbari teleri puldiga, vajutage nuppu WOOFER üles ja hoidke seda 5 sekundit vajutatuna (korduvalt), kuni ekraanil kuvatakse „ALL-TV REMOTE“. Seejärel valige teleri menüüs välised kölarid.

5 Sec ALL-TV REMOTE

1. Kui soovite lülitada Soundbari uuesti vaikerežiimile (juhtimine Samsungi teleri kaugjuhtimispuldiga), vajutage nuppu WOOFER üles ja hoidke 5 sekundit paigal (korduvalt), kuni ekraanil kuvatakse „SAMSUNG-TV REMOTE”.

(Vaikerežiim) SAMSUNG-TV REMOTE

– Iga kord, kui vajutate nupu WOOFER üles ja hoiate seda 5 sekundit, vahetub režiim alltoodud järjestuses: „SAMSUNG-TV REMOTE“ (Vaikerežiim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

- See funktsioon ei pruugi olenevalt kaugjuhtimispuldist saadaval olla. - Tootjad, kes seda funktsiooni toetavad: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (Üles)	Teleri kaugjuhtimispuldiga sees/väljas (ooterežiim)	Lk 24
►II (Esitamine/peatamine)	Lähtestamine (ooterežiim)	Lk 29
Vasakule	Teleri automaatne ühendamine sees/väljas (BT on valmis)	Lk 13
Üles	ID SET (ooterežiim)	Lk 22
Alla	Helitugevuse funktsiooni sees/väljas (ooterežiim)	Lk 23
[AZC8] (Heli juhtimine)	7 ribaga EQ Lk 23
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 22
	Bluetooth Power Lk 22

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend			Väljund
			Ilma juhtmevaba tagakõlarikomplektita	Juhtmevaba tagakõlarikomplektiga
SOUND MODE	STANDARD	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 3.1	kanalit 5.1 kanalit
	SURROUND SOUND	2.0 kanalit	3.1 kanalit 5.1 kanalit
		5.1 kanalit 3.1	kanalit 5.1 kanalit
	GAME	2.0 kanalit	3.1 kanalit 5.1 kanalit
		5.1 kanalit 3.1	kanalit 5.1 kanalit
	SMART SOUND	2.0 kanalit	3.1 kanalit 5.1 kanalit
		5.1 kanalit 3.1	kanalit 5.1 kanalit
	DTS VIRTUAL:X	2.0 kanalit	3.1 kanalit 5.1 kanalit
		5.1 kanalit 3.1	kanalit 5.1 kanalit

• Samsungi juhtmeta tagakõlarikomplekti saab osta eraldi. Komplekti ostmiseks võtke ühendust edasimüüjaga, kellelt ostsite Soundbari.

09 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seina paksuse ja tüübiga.
- Läbimõõt: M5
- Pikkus: soovitatavalt vähemalt 35 mm.
- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

A B A TYPE: 430mm B TYPE: 340mm B A

Seinakinnitusjuhik

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage

Seinakinnitusjuhik teibiga seinale.

- Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

A B Keskjoon A TYPE: 476mm B TYPE: 250mm B A

1. Suruge pastapliiatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva kujutise A-TYPE keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 Seinakinnituskronstein õiges suunas Soundbari põhjale, kasutades 2 Kruvi.

3 cm või rohkem

Nagu on joonisel näidatud, joondage Soundbari keskosa teleri keskosaga ja asetage Soundbar ettevaatlikult telerialusele.

Optimaalse helikvaliteedi tagamiseks paigutage Soundbar vähemalt 3 cm kaugusele teleri esiosast.

MÄRKUS

- Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.

11 TARKVARA- VÄRSKENDUS

Samsung võib pakkuda tulevikus värskendusi Soundbari süsteemi püsivara jaoks.

USB-port USB (5V 0.5A)

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti. Lisateavet värskendusfailide allalaadimise kohta leiate Samsung veebisaidilt (www.samsung.com →Support).

Seejärel valige toote tüüp või sisestage Soundbari mudelinumber, valige suvand Tarkvara ja rakendused ja seejärel Allalaadimised. Pange tähele, et suvandite nimed võivad erineda.

Värskendamistoiming

Tähtis! Värskendamisfunktsioon kustutab köik kasutajasätted. Soovitame teil oma sätted üles kirjutada, et saaksite need pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse.

1. Ühendage USB-mäluseade arvuti USB-porti.
   Tähtis!: Veenduge, et USB-mäluseadmel ei ole muusikafaile. See võib põhjustada püsivara värskendamise nurjumise.
2. Minge Samsungi veebisaidile (samsung.com) → valige Sisesta mudelinumber ja sisestage oma Soundbari mudel. Valige juhendid ja allalaadimised ning laadige uusim tarkvarafail alla.
3. Salvestage allalaaditud tarkvara USB-mälupulgale ja valige kausta lahtipakkimiseks suvand „Ekstrakti siia“.
4. Lülitage Soundbar välja ja ühendage USB-mäluseade, mis sisaldab USB-pordi tarkvaravärskendust.
5. Lülitage Soundbar sisse. 3 minuti jooksul kuvatakse teade „UPDATE“ ja algab värskendamine.
6. Kui värskendamine on lõppenud, lülitub Soundbar välja. Vajutage kaugjuhtimispuldil 5 sekundit nuppu ▶II. Ekraanil kuvatakse teade „INIT“ ja seejärel lülitub Soundbar välja. Värskendamine on lõppenud.

- Sellel tootel on funktsioon DUAL BOOT. Kui püsivara värskendamine ebaönnestub, saate püsivara uuesti värskendada.

1. Lülitage Soundbar välja, lahutage värskendamisfaile sisaldav mäluseade Soundbari USB-pordist ja ühendage see uuesti.
2. Lahutage Soundbari toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.

MÄRKUSED

• Püsivara värskendamine ei pruugi korralikult töötada, kui mäluseadmes on Soundbari toetatud helifaile.
• Ärge lahutage toitejuhet ega eemaldage USB-seadet värskenduste rakendamise ajal. Põhiseade lülitub automaatselt välja pärast püsivara värskendamise lõppu.
• Kui värskendamine on löppenud, käivitatakse Soundbaris kasutajaseadistus, et saaksite oma sätted lähtestada. Soovitame teil oma sätted üles kirjutada, et saaksite neid pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse. Kui ühendust bassikölariga ei taastata pärast värskendamist automaatselt, vaadake lk 6. Kui tarkvaravärskendus ebaönnestub, veenduge, et USB-mälupulk poleks defektne.
  • Mac OS-i kasutajad peaksid kasutama USB vorminguna MS-DOS-i (FAT-i).
• USB kaudu värskendamine ei pruugi olenevalt mäluseadme tootjast saadaval olla.

12 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lülitu sisse.

Kas toitekaabel on kindlalt seinakontakti ja toiteadapteriga ühendatud?

→Ühendage toitekaabel seinakontaktist ja toiteadapterist lahti ning ühendage see uuesti tagamaks, et ühendus on kindel.

Kas toiteadapter on kindlalt põhiseadmega ühendatud?

→Ühendage toiteadapter Soundbari küljest lahti ja seejärel ühendage see uuesti tagamaks, et ühendus on kindel ja turvaline.

Mõni funktsioon ei tööta nupu vajutamisel.

Kas õhus on staatilist elektrit?

→Eemaldage toitepistik ja ühendage see uuesti.

→ Vt Bluetooth-ühenduse jaotisi lk 12 ja 17.

Heli ei esitata.

Kas vaigistusfunktsioon on sisse lüllitatud?

→Vaigistusfunktsiooni tühistamiseks vajutage nuppu (Vaigistamine).

Kas helitugevus on seatud miinimumi peale?

→Reguleerige helitugevust.

Kaugjuhtimispult ei tööta.

Kas patareid on tühjad?

→Sisestage uued patareid.

Kas kaugjuhtimispult on Soundbari põhiseadmest liiga kaugel?

→Liigutage kaugjuhtimispult Soundbari põhiseadmele lähemale.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.

See probleem vöib tekkida, kui bassikölar ei ole ühendatud Soundbari pöhiseadmega.

→Proovige bassikõlarit uuesti ühendada. (Vt lk 6.)

Bassikõlar undab ja vibreerib märgatavalt.

Proovige reguleerida bassikõlari vibratsiooni.

→ Liigutage puldil nuppu WOOFER edasi või tagasi bassikõlari taseme reguleerimiseks. (kuni -12 või vahemikus -6 kuni +6).

13 LITSENTS

DOLBY

AUDIO

Avatud lähtekoodidega seotud päringute ja taotluste saamiseks võtke Samsungiga ühendust meili teel ([e-mail]).

15 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

16 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

Mudeli nimi HW-T650
USB 5V/0,5A
Mass 2,4 kg
Mõõtmed (L × K × S) 980,0 x 58,0 x 90,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Õhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvõimsus	30W x 6
Toetatud esitamisvormingud	LPCM 2ch, Dolby AudioTM(toetab Dolby® Digital), DTS, DTS Virtual:X
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSBT maksimaalne saatja võimsusSRD maksimaalne saatja võimsus	6mW 2,402 GHz – 2,480 GHz korral25 mW 5,725 GHz – 5,825 GHz korral
Bassikõlari nimi PS-WR65BB
Mass 6,2 kg
Mõõtmed (L × K × S) 205,0 x 353,0 x 303,2 mm
VÕIMENDINimiväljundvõimsus	160W
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSSRD maksimaalne saatja võimsus 25 mW 5,725 GHz – 5,825 GHz korral
Üldine voolutarve puhkerežiimis (W) 2,0W
BluetoothPordi inaktiveerimise meetod	Hoidke nuppu SOUND MODE all kauem kui5 sekundit, et Bluetooth Power funktsioon väljalülitada.

MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale õiguse tehnilisi andmeid ette teatamata muuta.
  • Mass ja möötmed on ligikaudsed.

- Käesolevaga teatab Samsung, et see seade on kooskõlas direktiiviga 2014/53/EL. Euroopa Liidu vastavusdeklaratsiooni täistekst on saadaval internetiaadressil: http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja sisestage toote nimi. Seda seadet võib kasutada köigis Euroopa Liidu riikides.

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine

(Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt:

http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html

KOMISJONI MÄÄRUS (EL) 2019/1782

Välistoiteallikate ökodisaini nõuded :

www.samsung.com/global/ecodesign_component

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS
