HWT650 - Barra audio SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soundbar
Marca	Samsung
Modello	HW-T650
Dimensioni della soundbar (L x A x P)	980,0 x 58,0 x 90,0 mm
Peso della soundbar	2,4 kg
Dimensioni del subwoofer (L x A x P)	205,0 x 353,0 x 303,2 mm
Peso del subwoofer	6,2 kg
Alimentazione	Adattatore CA/CC (24 V)
Consumo in stand-by	2,0 W
Potenza totale in uscita	180 W (30 W x 6 canali) + 160 W (subwoofer)
Connettività	HDMI con ARC, ingresso ottico, porta USB (5V 0,5A), Bluetooth
Formati audio supportati	LPCM 2 canali, Dolby Digital, DTS, DTS Virtual:X
Modalità sonore	Standard, Surround Sound, Game, Smart Sound, DTS Virtual:X
Funzioni speciali	Bluetooth Multi-connessione, Auto Power Down, DRC, Bluetooth Power On
Accessori inclusi	Telecomando, pile AA x2, guida per installazione a parete, supporti da parete
Sicurezza	Non aprire il coperchio (rischio di scossa elettrica), evitare l'umidità
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Pezzi di ricambio e riparabilità	Subwoofer (PS-WR65BB), kit altoparlanti posteriori (SWA-8500S opzionale). Nessun componente riparabile dall'utente.

Domande frequenti - HWT650 SAMSUNG

Come collegare la soundbar al televisore?

Puoi collegare la soundbar tramite un cavo ottico o un cavo HDMI (porta ARC). Per una connessione senza fili, utilizza il Bluetooth premendo il pulsante PAIR sul telecomando.

Perché il subwoofer non si connette automaticamente?

Controlla che i cavi di alimentazione siano collegati. Se la connessione automatica fallisce, esegui una connessione manuale: tieni premuto il tasto ID SET sul retro del subwoofer per 5 secondi, poi tieni premuto il tasto Su del telecomando per 5 secondi finché non viene visualizzato 'ID SET'.

Come utilizzare la funzione Bluetooth?

Premi il pulsante PAIR sul telecomando per passare alla modalità 'BT PAIRING'. Sul tuo dispositivo mobile, seleziona '[AV] Samsung Soundbar T6-Series' nell'elenco Bluetooth. La soundbar può connettersi a due dispositivi contemporaneamente.

Cosa fare se il telecomando non funziona?

Sostituisci le pile con nuove di tipo AA. Assicurati che nessun ostacolo blocchi il segnale tra il telecomando e la soundbar. La portata massima è di circa 10 metri.

Come regolare il volume del subwoofer?

Usa il tasto WOOFER sul telecomando. Spingilo in avanti per aumentare o indietro per diminuire il volume. La gamma di regolazione va da -12 a +6 (o 0).

Come aggiornare il software della soundbar?

Scarica l'ultimo file di aggiornamento dal sito Supporto Samsung su una chiavetta USB (formato FAT). Spegni la soundbar, collega la chiavetta, poi accendila. Viene visualizzato 'UPDATE'. Una volta terminato, tieni premuto il tasto Play/Pausa per 5 secondi per inizializzare.

Quali sono le diverse modalità sonore disponibili?

Le modalità sono: Standard (suono originale), Surround Sound (ampio campo sonoro), Game (suono immersivo per i giochi), Smart Sound (analisi del contenuto in tempo reale) e DTS Virtual:X (suono 3D).

Come installare la soundbar a parete?

Usa la guida per fissaggio a parete fornita. Segna i punti per le viti, fora e inserisci i tasselli adatti al muro. Fissa i supporti a parete sul retro della soundbar, poi appendila alle viti a parete. Assicurati che il muro supporti il peso (2,4 kg).

Cosa significa il messaggio "ID SET" sul display?

Il messaggio 'ID SET' indica che la soundbar è in modalità di associazione con un dispositivo senza fili (subwoofer o altoparlanti posteriori). Tieni premuto il tasto corrispondente sul dispositivo per stabilire la connessione.

Come disattivare la funzione Bluetooth Power?

Tieni premuto il tasto SOUND MODE sul telecomando per più di 5 secondi. Il display mostra 'ON-BLUETOOTH POWER' o 'OFF-BLUETOOTH POWER' a seconda dello stato attuale. Rilascia il tasto per commutare.

MANUALE UTENTE HWT650 SAMSUNG

TV ... ... - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Početno povezivanje

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	ATTENZIONERISCHIO DIFOLGORAZIONE.NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

INFORMAZIONI SUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

Consultare questo manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

È possibile accedere al MANUALE COMPLETO nel centro di assistenza clienti Samsung online scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito Web Samsung in formato documento. (http://www.samsung.com/support)

Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

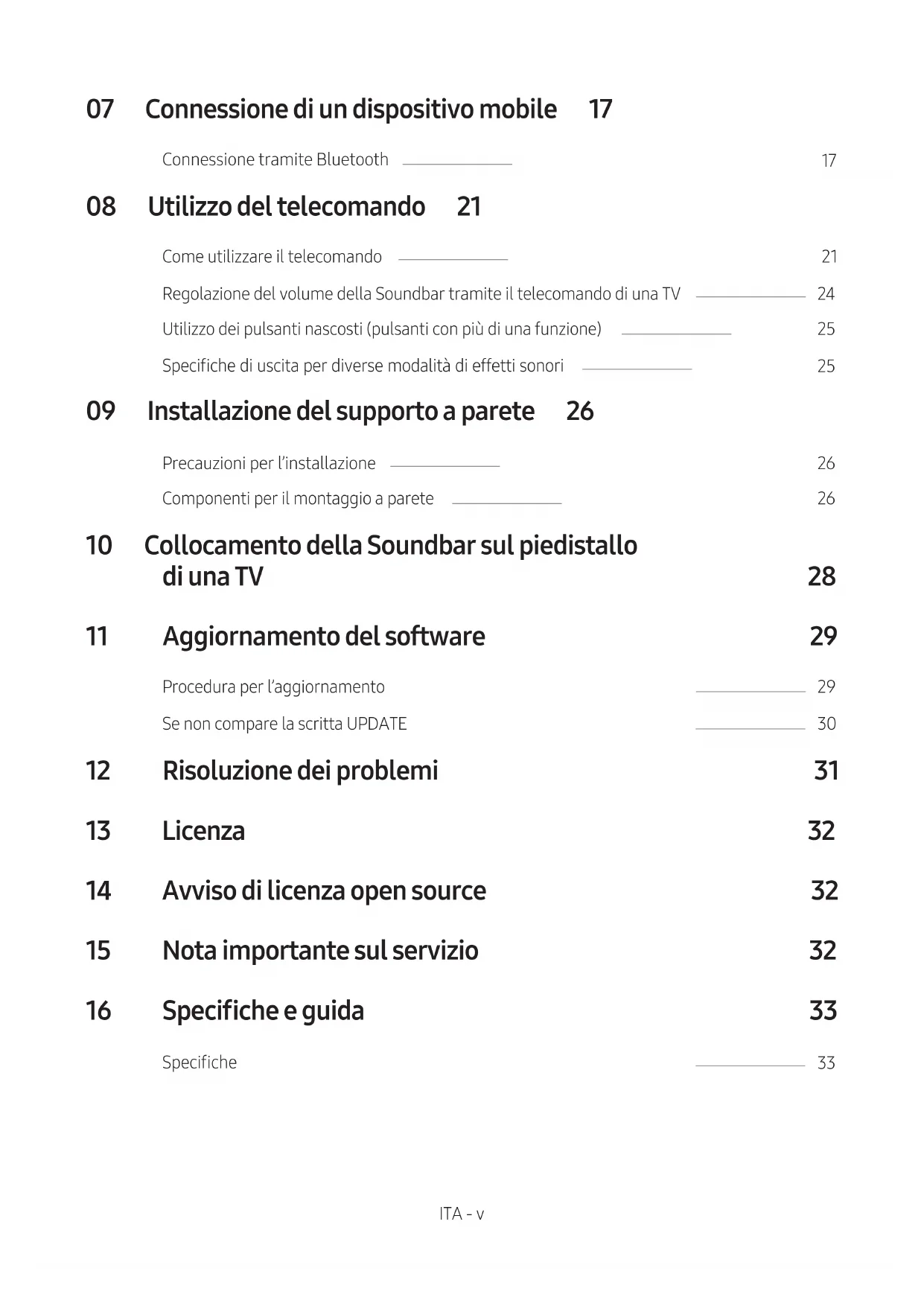

SOMMARIO

01 Verifica dei componenti 2

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panoramica del prodotto 3

Pannello anteriore / Pannello superiore della Soundbar ____ 3 Pannello inferiore della Soundbar ____ 4

03 Collegamento della Soundbar 5

Collegamento alla rete elettrica ____ 5

Connessione della Soundbar al Subwoofer ____ 6

• Connessione automatica tra il subwoofer e la Soundbar 6
• Connessione manuale del subwoofer in caso di connessione automatica non riuscita ____ 7

Collegamento del kit SWA-8500S (venduto separatamente) alla Soundbar ____ 8

04 Collegamento alla TV 10

Metodo 1. Collegamento mediante un cavo ____ 10

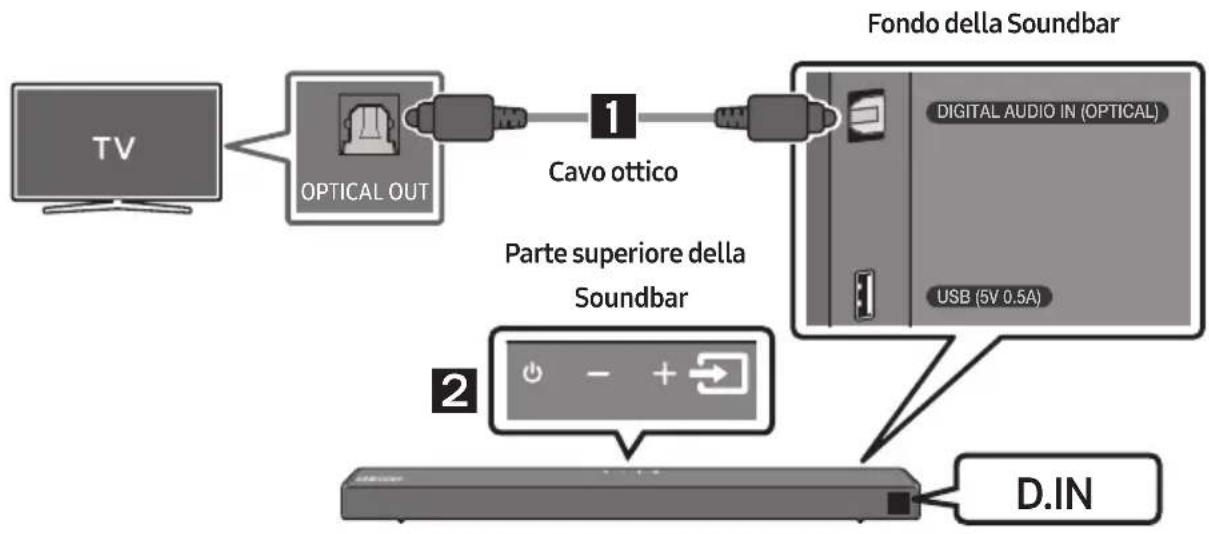

• Collegamento tramite un cavo ottico 10

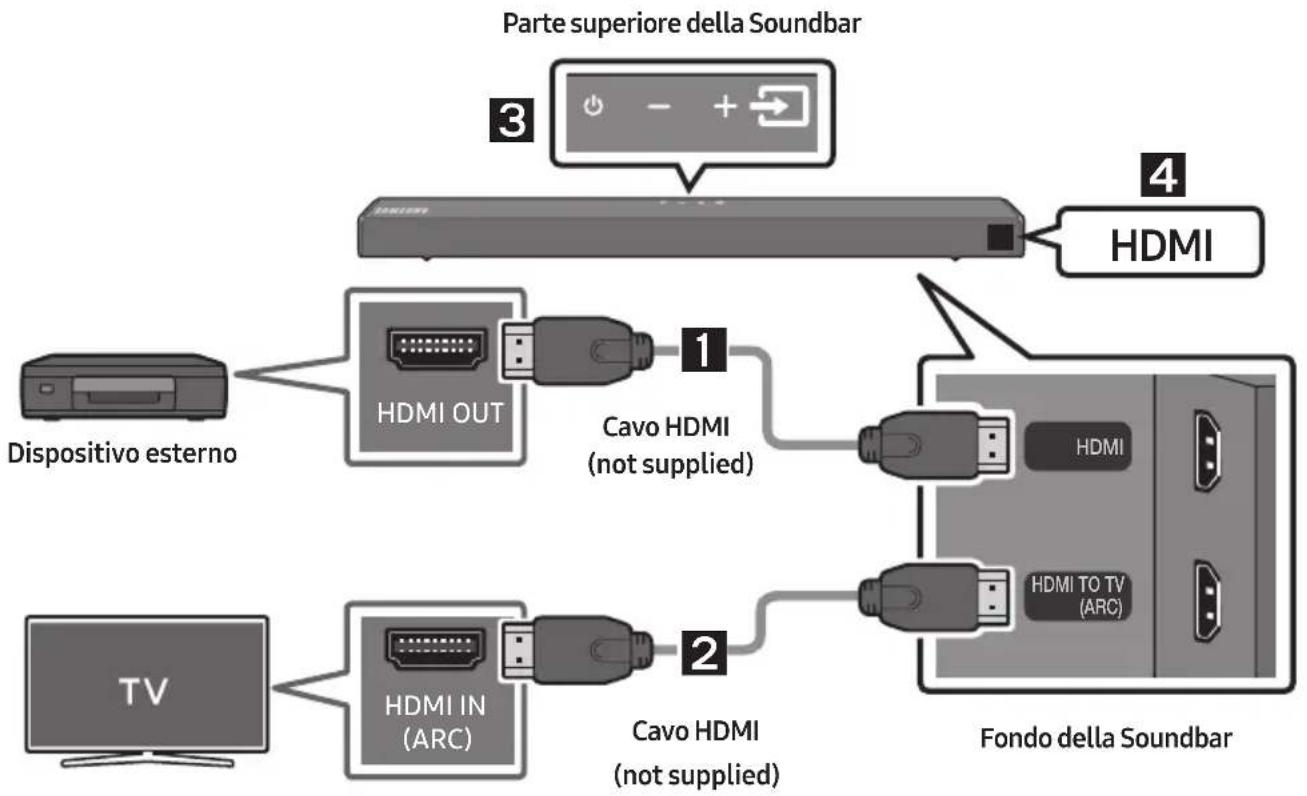

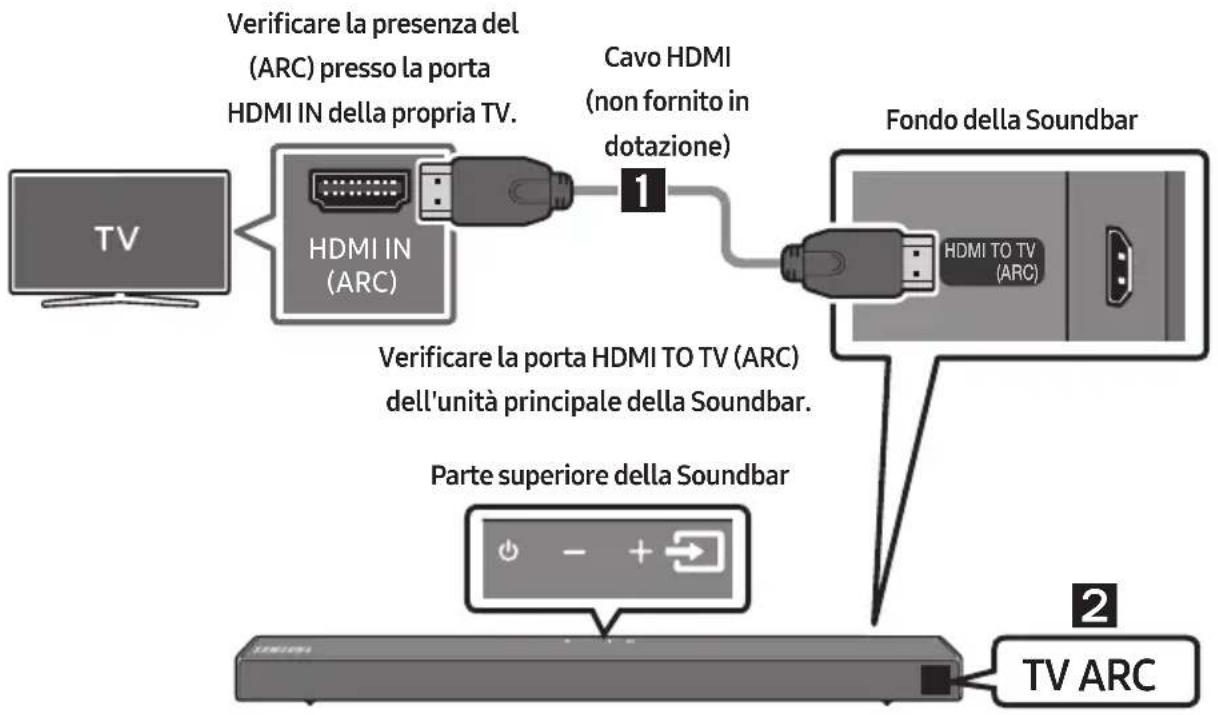

• Collegamento di una TV tramite un cavo HDMI ____ 11

Metodo 2. Connessione wireless ____ 12

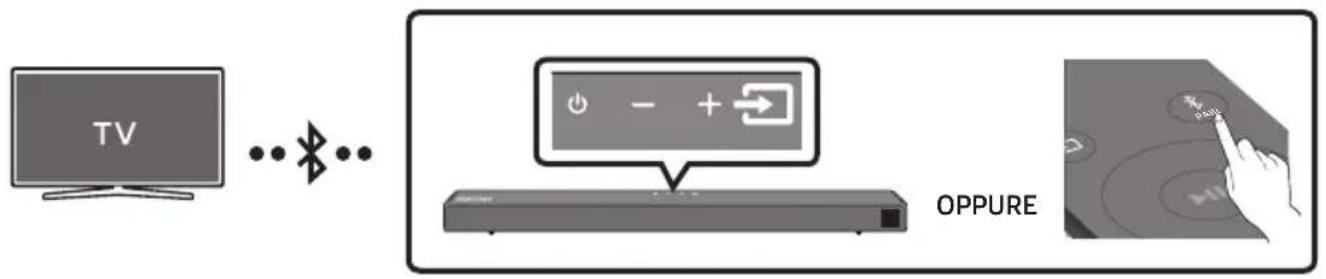

- Connessione di una TV mediante Bluetooth ____ 12

05 Collegamento di un dispositivo esterno 14

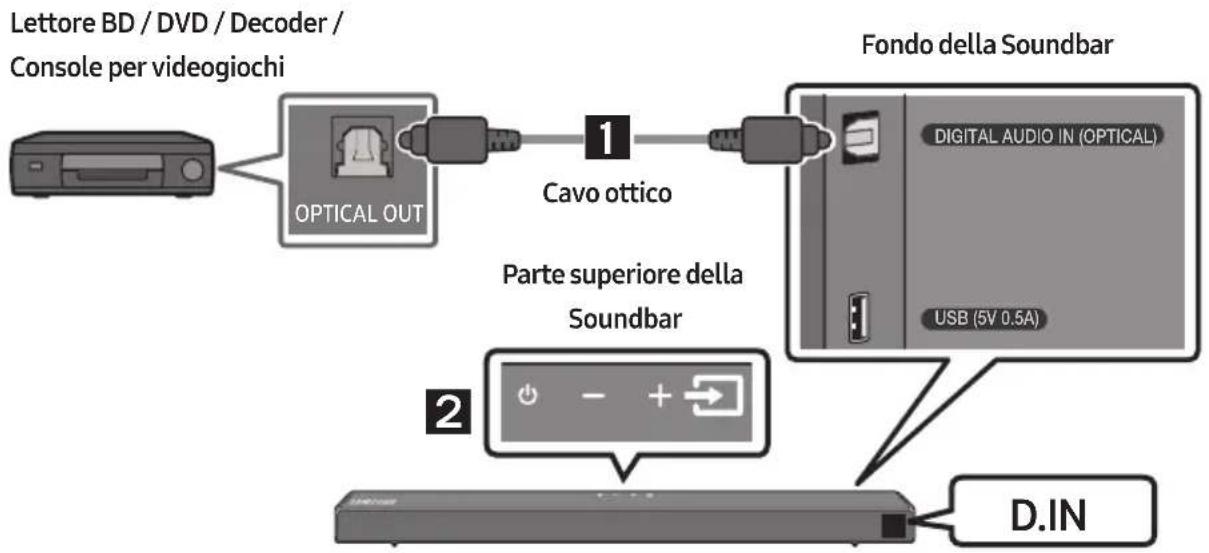

Collegamento tramite un cavo ottico 14

Collegamento tramite un cavo HDMI ____ 15

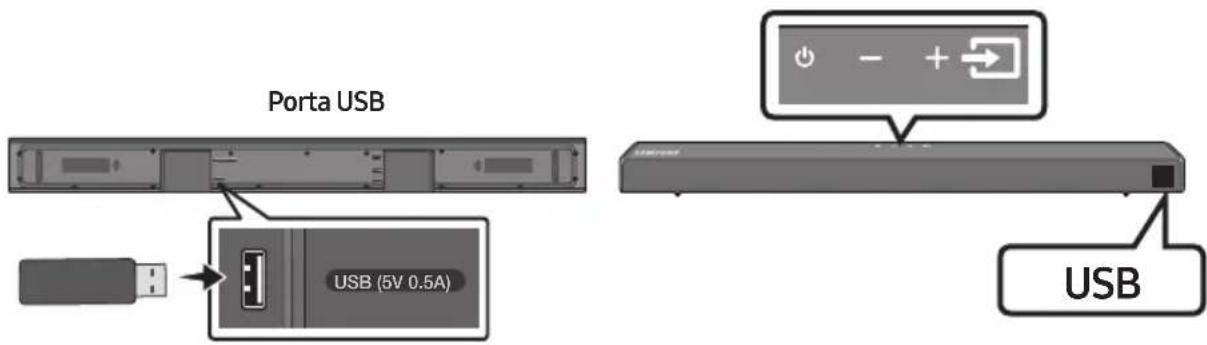

06 Collegamento di un dispositivo di memoria USB 16

07 Connessione di un dispositivo mobile 17

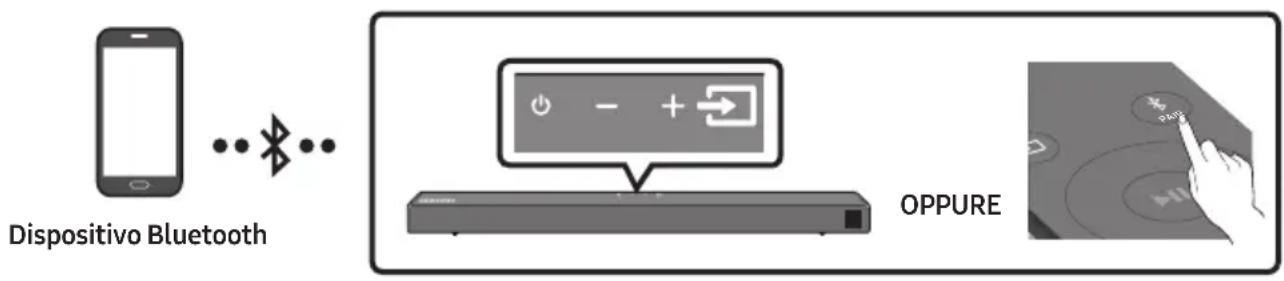

Connessione tramite Bluetooth ____ 17

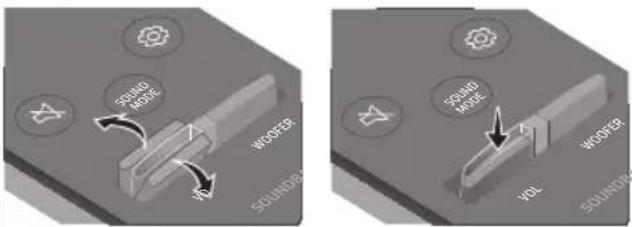

08 Utilizzo del telecomando 21

Come utilizzare il telecomando ____ 21

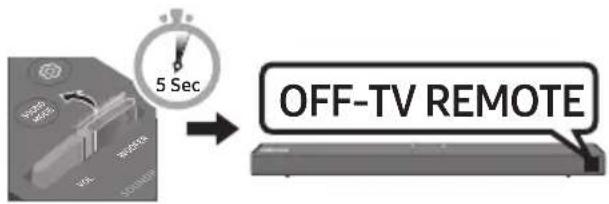

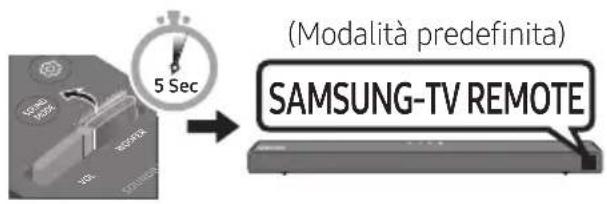

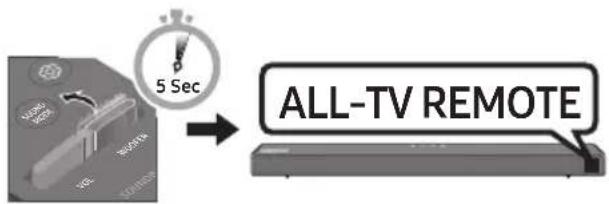

Regolazione del volume della Soundbar tramite il telecomando di una TV ____ 24

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 25

Specifiche di uscita per diverse modalità di effetti sonori ____ 25

09 Installazione del supporto a parete 26

Precauzioni per l'installazione ____ 26

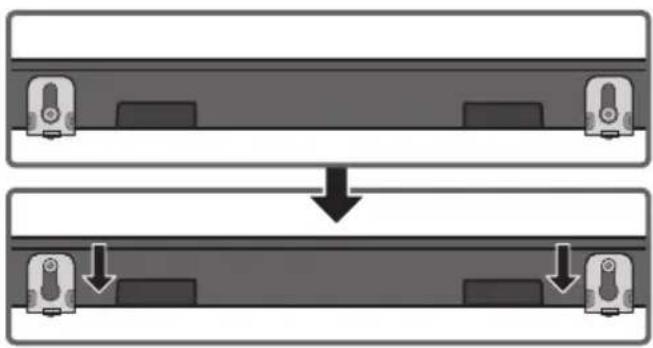

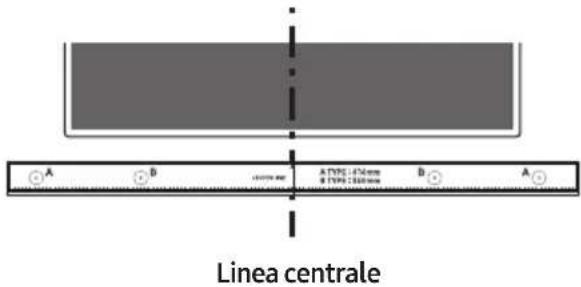

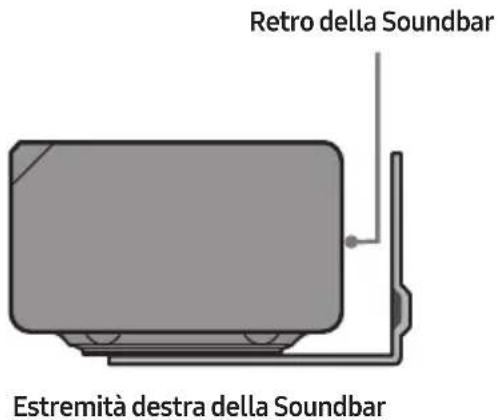

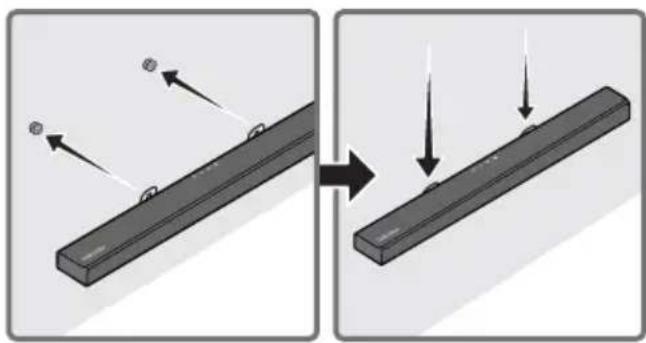

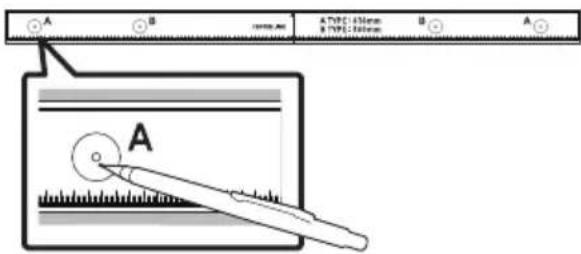

Componenti per il montaggio a parete ____ 26

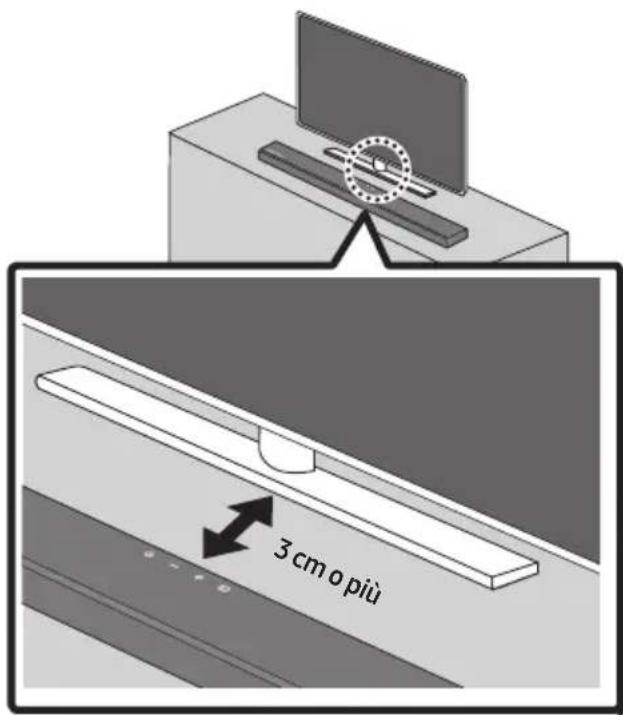

10 Collocamento della Soundbar sul piedistallo di una TV

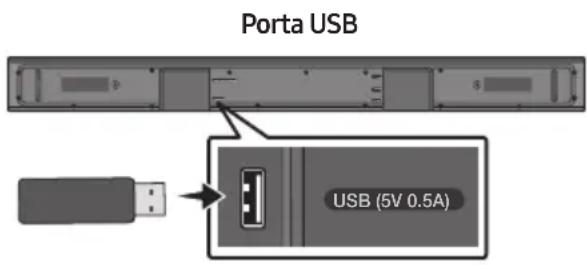

11 Aggiornamento del software 29

Procedura per l'aggiornamento ____ 29

Se non compare la scritta UPDATE 30

12 Risoluzione dei problemi 31

13 Licenza 32

14 Avviso di licenza open source 32

15 Nota importante sul servizio 32

16 Specifiche e guida 33

Specifiche 33

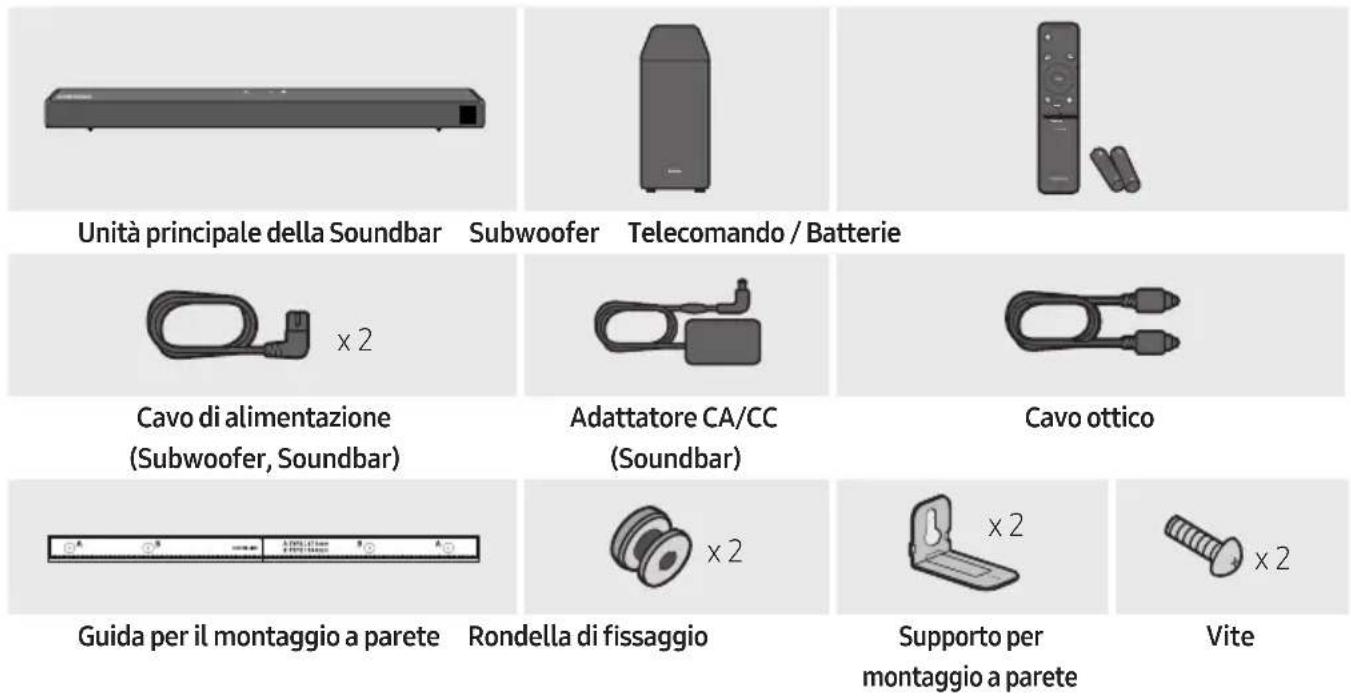

01 VERIFICA DEI COMPONENTI

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione.

Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

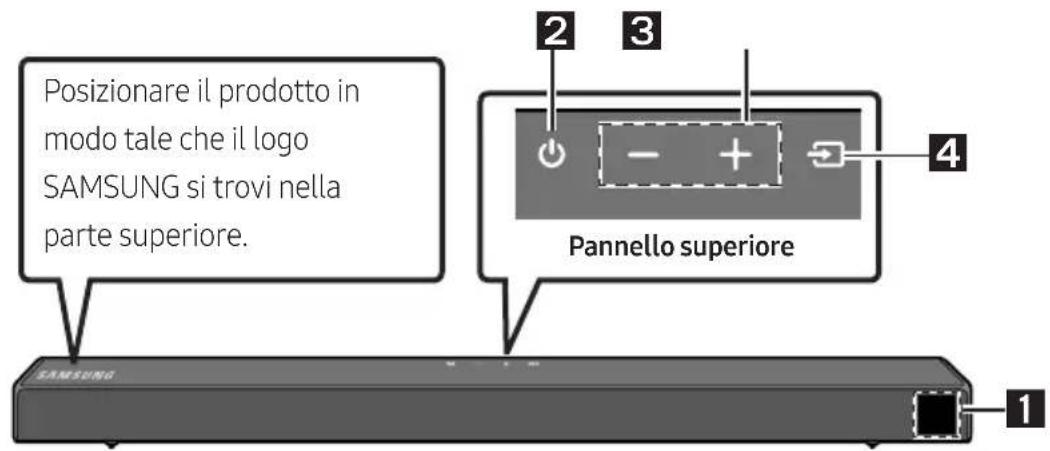

Pannello anteriore / Pannello superiore della Soundbar

Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore. 2 3 Pannello superiore 4 SAMSUNG 1

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo.Funzione Auto Power DownL'unità si spegne automaticamente nelle situazioni elencate di seguito.- Modalità D.IN / HDMI / BT / USB: Se non è presente un segnale audio per 20 minuti.
3	Tasto -/+ (Volume)Consente di regolare il volume.Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ingresso digitale ottico D.IN
	Ingresso ARC (HDMI OUT)	D.IN → TV ARC (Conversione automatica)
	Ingresso HDMI	HDMI
	Modo BLUETOOTH	BT
	Modo USB	USB
	Per attivare il modo "BT PAIRING", cambiare la sorgente passando al modo "BT", quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

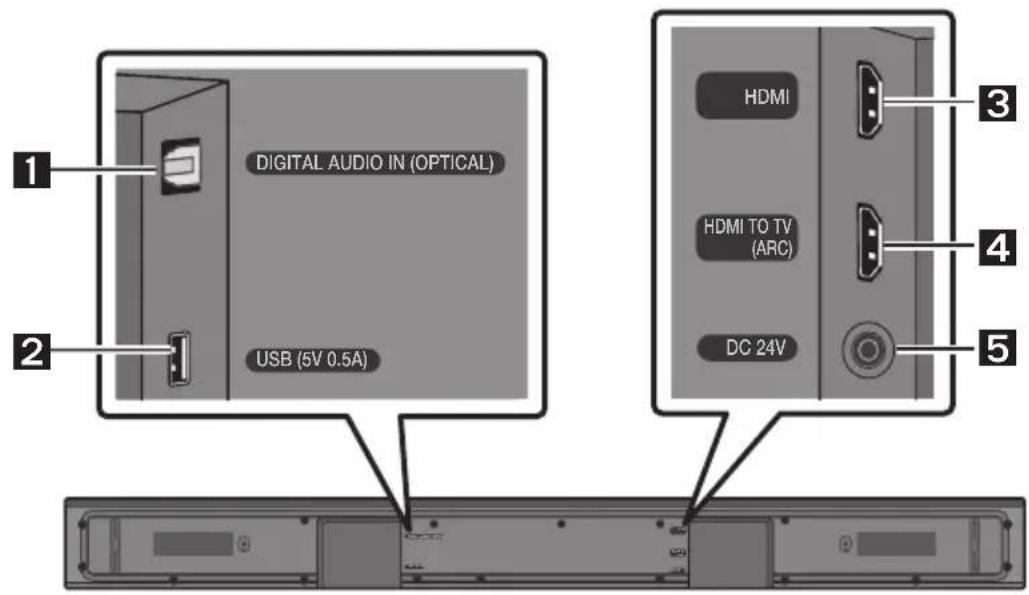

Pannello inferiore della Soundbar

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.
2	USB (5V 0.5A)Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.
3	HDMIConsente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.Collegare all'uscita HDMI di un dispositivo esterno.
4	HDMI TO TV (ARC)Collegare alla presa jack HDMI (ARC) di una TV.
5	DC 24V (Ingresso alimentazione)Collegare l'adattatore CA/CC.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
• Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

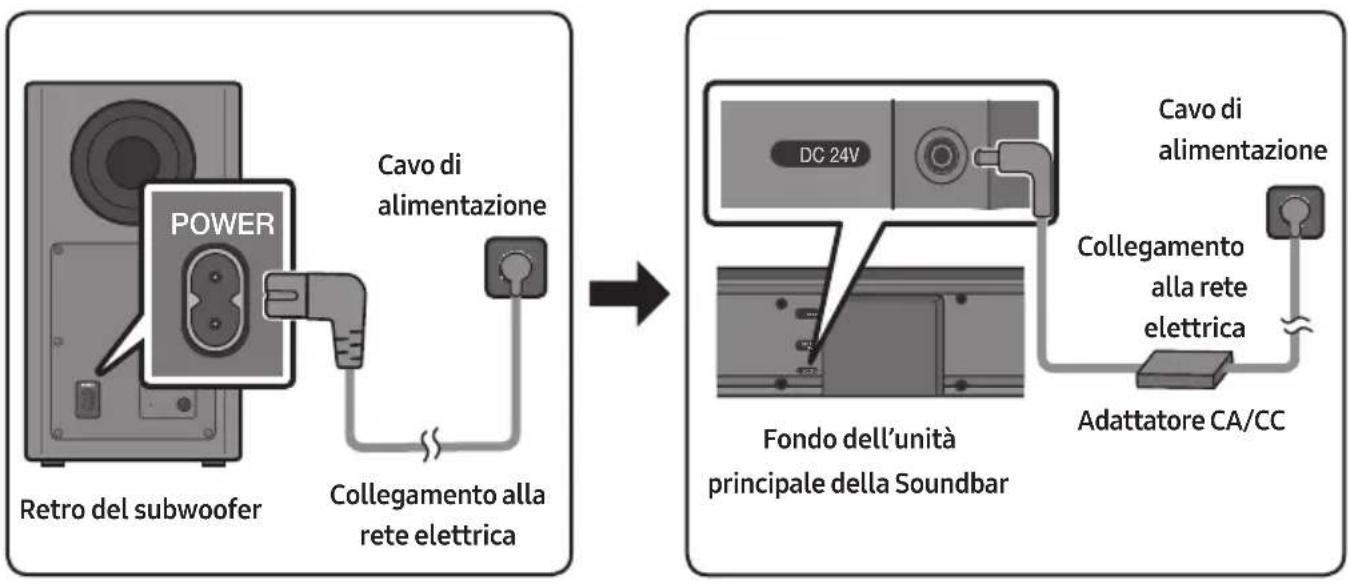

Collegamento alla rete elettrica

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

1. Collegare il cavo di alimentazione al subwoofer.
2. Collegare il cavo di alimentazione in uscita all'adattatore di corrente, quindi alla Soundbar.
3. Collegare il cavo di alimentazione a una presa a muro.

Vedere le figure sottostanti.

- Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

- Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Connessione della Soundbar al Subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

- Una volta completata l'associazione automatica, si accendono gli indicatori blu sul retro del subwoofer.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
Blu	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all'unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 7.
Rosso Acceso		Standby (con l'unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagina 7.
Rosso e blu	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

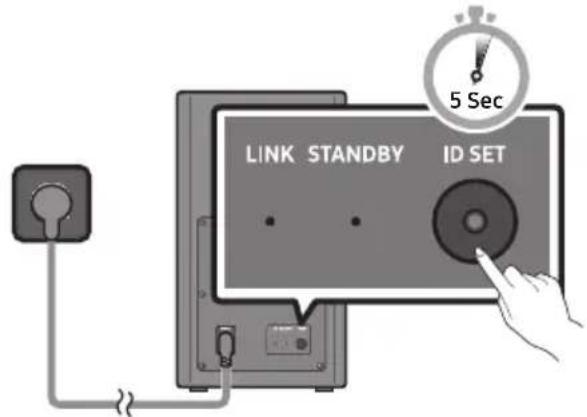

Prima di eseguire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.
  • Assicurarsi che la Soundbar sia accesa.

• Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L'indicatore rosso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

LINK STANDBY ID SET 5 Sec

Retro del subwoofer

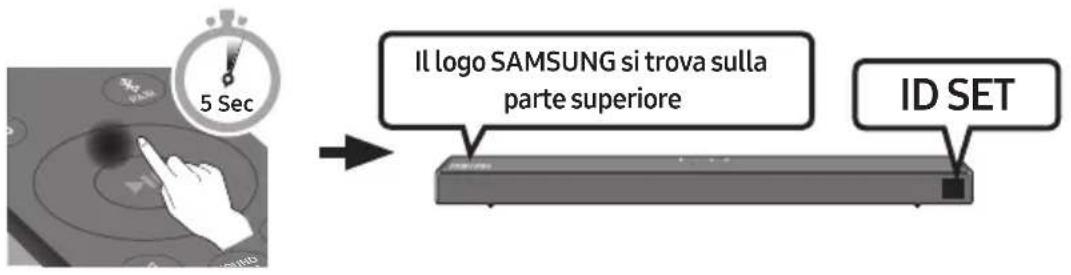

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

5 Sec Il logo SAMSUNG si trova sulla parte superiore ID SET

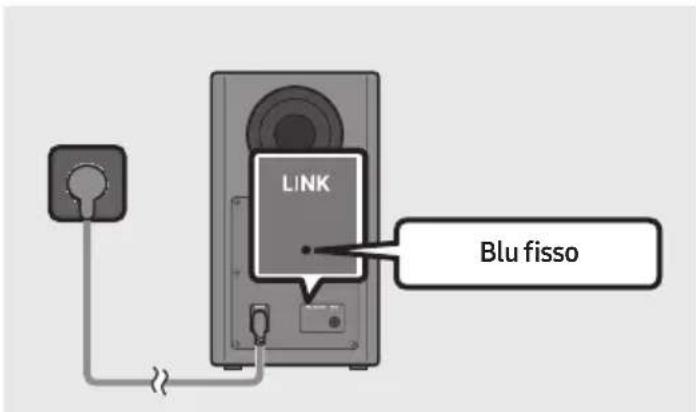

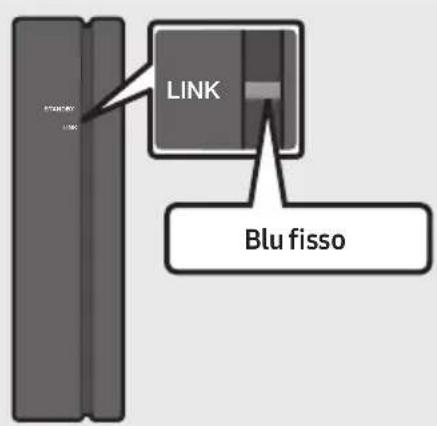

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

LINK Blu fisso

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

NOTE

- Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.

- Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.

- Se l'unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeqqiato in blu per diverse volte.

- Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

- La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

- Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.

- Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

Collegamento del kit SWA-8500S (venduto separatamente) alla Soundbar

Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-8500S, venduto separatamente) alla Soundbar.

1. Collegare il modulo ricevitore wireless ai 2 diffusori surround.
2. Il cavi dei diffusori sono identificati tramite un codice colore.

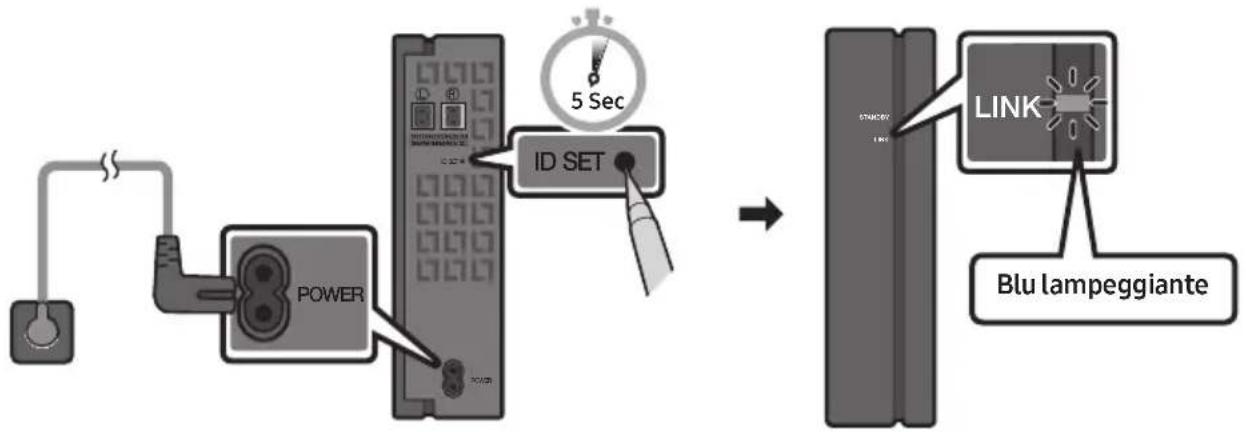

1. Dopo aver inserito il modulo ricevitore wireless in una presa elettrica, verificare che sia in stato di standby.

- L'indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5\~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED, fare riferimento al manuale utente del prodotto SWA-8500S.


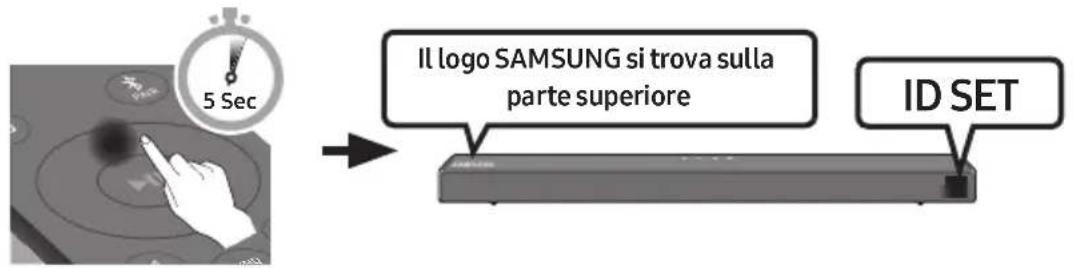

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

5 Sec Il logo SAMSUNG si trova sulla parte superiore ID SET

ATTENZIONE

- Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-8500S, potrebbero udirsi alcune irregolarità emesse dal woofer durante il completamento della connessione.

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

LINK BLu fisso

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

1. Se il kit SWA-8500S non si connette, ripetere la procedura dal passaggio 2.

È possibile ascoltare l'audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

- Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

- Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.

- Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto.

Metodo 1. Collegamento mediante un cavo

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.)

Collegamento tramite un cavo ottico

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.

2. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "D.IN".

Collegamento di una TV tramite un cavo HDMI

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato nella figura.

2. "TV ARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.

3. Se l'audio della TV è inudibile, premere il tasto (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare al modo "D.IN". Sullo schermo vengono visualizzati "D.IN" e "TV ARC" n sequenza e viene riprodotto l'audio della TV.

4. Se "TV ARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo HDMI (non fornito in dotazione) sia collegato alla porta corretta.
5. Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

• L'HDMI è un'interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.
• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all'ingresso HDMI IN (ARC).
• Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
• Questa funzione non è disponibile, se il cavo HDMI non supporta l'ARC.

Metodo 2. Connessione wireless

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

2. Selezionare "[AV] Samsung Soundbar T6-Series" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

Se il dispositivo non riesce a connettersi

- Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar T6-Series") compare nell'elenco, cancellatela.

- Ripetere quindi i passaggi da 1 a 3.

NOTA

- Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Disconnessione della Soundbar dalla TV

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione → Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto ✝ PAIR sul telecomando o tenere premuto il tasto ➞ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente campo elettrico.
• Se due o più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

È possibile connettere un dispositivo esterno tramite una connessione cablata o Bluetooth per riprodurne l'audio attraverso la Soundbar.

Collegamento tramite un cavo ottico

1. Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale.
2. Selezionare il modo "D.IN" premendo il tasto ➞ (Sorgente) sul pannello superiore o sul telecomando.

Collegamento tramite un cavo HDMI

1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI, situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI TO TV (ARC), situata sul retro del prodotto, alla presa jack HDMI IN della TV.
3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

06 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

È possibile riprodurre tramite la Soundbar file musicali contenuti in dispositivi di memoria.

Porta USB USB (5V 0.5A) USB

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.
2. Premere il tasto ➞ (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "USB".
3. Nel display viene visualizzato "USB".
4. Riprodurre file musicali dal dispositivo di memoria tramite la Soundbar.

- La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 20 minuti.

Elenco della compatibilità

Estensione	Codec	Frequenza di campionamento	Velocità di trasmissione
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps
		MPEG1 Layer3	32 kHz ~ 48 kHz 32 ~ 320 kbps
		MPEG2 Layer3	16 kHz ~ 24 kHz
		MPEG2.5 Layer3	8 kHz ~ 12 kHz
*.wma	WMA7/8/9 (solo audio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 solo audio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

- Se nel dispositivo USB sono presenti troppi file e cartelle, la Soundbar potrebbe impiegare qualche istante per l'accesso a e la riproduzione dei file.

07 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- La connessione è limitata a una TV o a due dispositivi Bluetooth contemporaneamente.

Dispositivo Bluetooth OPPURE

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar T6-Series" all'elenco visualizzato.

- Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar T6-Series") compare nell'elenco, cancellatela.
• Quindi ripetere i passaggi 1 e 2.

NOTA

- Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasto ✝ PAIR sul telecomando o tenere premuto il tasto ➞ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar T6-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

- Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la Soundbar.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.
• L'Soundbar si spegne automaticamente dopo 20 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

- Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

- Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Connessione multipla Bluetooth

La Soundbar può essere connessa a 2 dispositivi Bluetooth contemporaneamente.

1. Connettere la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 17)
2. Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due.
3. Per riprodurre la musica dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", mettere in pausa o arrestare la riproduzione dal dispositivo "A", quindi avviare la riproduzione dal dispositivo "B".

- Non verrà cambiato dispositivo se la musica verrà riprodotta dal dispositivo "B" senza aver prima messo in pausa o arrestato il dispositivo "A".

1. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che riproduce la musica all'altro potrebbe essere maggiore.

NOTE

• Se si cerca di connettere un 3º dispositivo Bluetooth, uno tra i dispositivi A o B verrà disconnesso. (Verrà disconnesso un dispositivo non attualmente in fase di riproduzione.)
• È possibile connettere solo un TV Samsung o 2 dispositivi Bluetooth contemporaneamente.
• La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da una TV Samsung.

08 UTILIZZO DEL TELECOMANDO

Come utilizzare il telecomando

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.
3	Muto	Premere il tasto (Muto) per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.
4	SOUND MODE	Consente di selezionare l’effetto sonoro desiderato scegliendo tra STANDARD, SURROUND SOUND, GAME, SMART SOUND o DTS VIRTUAL:X.- STANDARDEmette l’audio originale.- SURROUND SOUNDFornisce un campo sonoro più ampio di quello standard.- GAMEFornisce l’audio stereoscopico che consente la piena immersione nell’azione di gioco.- SMART SOUNDAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.- DTS VIRTUAL:XAudio 3D immersivo da qualsiasi contenuto.

		DRC (Dynamic Range Control)Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital.Tenere premuto il tastoSOUND MODEmentre la Soundbar è spenta per attivare o disattivare il DRC (Dynamic Range Control). Se DRC è acceso, si riduce il volume dell’audio. (L’audio potrebbe essere distorto.)Bluetooth PowerQuesta funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato.La funzione è Attiva per impostazione predefinita.- Tenere premuto il tastoSOUND MODEper più di 5 secondi per disattivare la funzione Bluetooth Power.
5	BluetoothPAIR	Premere il tastoPAIR.Sul display della Soundbar viene visualizzato “BT PAIRING”.In questa modalità è possibile connettere la Soundbar a un nuovo dispositivo Bluetooth selezionando la Soundbar dall’elenco di ricerca del dispositivo Bluetooth.
6	Riproduci /Sospendi	Premere il tasto▶IIper sospendere temporaneamente la riproduzione di un file musicale.Premendo nuovamente il tasto, si riavvia la riproduzione
7	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione Ripeti nel modo “USB”, premere il tastoSu.Salta branoPremere il tastoDestraper selezionare il file musicale successivo. Premere il tastoSinistraper selezionare il file musicale precedente.ID SETTenere premuto il tastoSuper 5 secondi per completare l’ID SET(in caso di connessione a un elemento accessorio).Funzione di limitazione del volumePer proteggere l'udito dell'utente, la funzione Limitazione volume limita il volume a 20 se la Soundbar viene accesa quando il volume è più alto di 20.- Il valore predefinito per la funzione Limitazione volume è Non attiva. Per utilizzarla è necessario attivarla.- Se attivata, la funzione Limitazione volume rimane attiva anche se il dispositivo viene spento.- Per attivare o disattivare la funzione Limitazione volume, tenere premuto il tastoGiùsul telecomando per 5 secondi. Quando la funzione Limitazione volume è disattivata, sul display anteriore verrà visualizzato "V FREE". Quando la funzione è attiva, verrà visualizzato "V LOCK".
8	Controllo audio	È possibile selezionare TREBLE, BASS o AUDIO SYNC.Per controllare il volume dell'audio di alti e bassi, premere il tasto Controllo audio per selezionare TREBLE o BASS, quindi regolare il volume tra -6~+6 utilizzando i tasti Su/ Giù.Tenere premuto il pulsante (Controllo audio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsanti Su/Giù.Se il video della TV e l'audio della Soundbar non sono sincronizzati, premere il tasto Controllo audio per selezionare AUDIO SYNC, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù. (Non disponibile nel modo "USB" o "BT".)Se sono collegati dei Diffusori surround, è possibile accendere/spegnere la funzione dei diffusori posteriori usando i tasti Su/Giù per regolare il volume in un intervallo compreso tra -6 e +6.La funzione AUDIO SYNC è supportata soltanto in alcune funzioni.
9	WOOFER	Far oscillare il tasto WOOFER avanti o indietro per regolare il volume del subwoofer a -12 o tra -6 e +6. Per impostare il volume del subwoofer su 0, premere il tasto.
10	VOL	Far oscillare il tasto VOL avanti o indietro per regolare il volume.MutoPremere il tasto VOL per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Regolazione del volume della Soundbar tramite il telecomando di una TV

Se si è in possesso di una TV Samsung, è possibile regolare il volume della Soundbar utilizzando il telecomando a infrarossi fornito in dotazione con la TV Samsung.

Prima di tutto utilizzare il menu della TV Samsung per impostare l'audio della TV sui diffusori esterni, dopodiché utilizzare il telecomando Samsung per controllare il volume della Soundbar. Per ulteriori informazioni, consultare il manuale utente della TV. La modalità predefinita per questa funzione è il controllo mediante un telecomando Samsung. Se la propria TV non è una TV Samsung, seguire le indicazioni sotto riportate per modificare le impostazioni relative alla funzione.

1. Spegnere la Soundbar.

BYE

1. Se non si desidera utilizzare questa funzione, tenere premuto il tasto WOOFER verso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "OFF-TV REMOTE" nel display.

1. Se si desidera controllare la Soundbar con il telecomando della propria TV, tenere premuto il tasto WOOFER verso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "ALL-TV REMOTE". Dopodiché utilizzare il menu della propria TV per selezionare i diffusori esterni.

1. Se si desidera ripristinare la modalità predefinita della Soundbar (controllo mediante il telecomando di un TV Samsung), tenere premuto verso l'alto il tasto WOOFER per 5 secondi ripetutamente fino a quando sul display non appare "SAMSUNG-TV REMOTE".

(Modalità predefinita) SAMSUNG-TV REMOTE

- Ogni volta in cui si tiene premuto il tasto WOOFER verso l'alto per 5 secondi, la modalità cambia seguendo quest'ordine: "SAMSUNG-TV REMOTE" (Modalità predefinita) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Questa funzione potrebbe non essere disponibile a seconda del telecomando.

- Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	Pagina 24
▶II (Riproduci / Sospendi)	Inizializzazione (Standby)	Pagina 29
Sinistra	Accensione/Spegnimento della connessione automatica TV (BT Pronto)	Pagina 13
Su	ID SET (Standby)	Pagina 22
Giù	Acceso/Spento Limitazione del volume (Standby)	Pagina 23
controllerlo audio)	EQ 7 bande Pagina 23
SOUND MODE	DRC ON/OFF (Standby) Pagina 22
	Bluetooth Power Pagina 22

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Senza kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless
SOUND MODE	STANDARD	2.0 canali	2.1 canali	4.1 canali
		5.1 canali	3.1 canali	5.1 canali
	SURROUND SOUND	2.0 canali	3.1 canali	5.1 canali
		5.1 canali	3.1 canali	5.1 canali
	GAME	2.0 canali	3.1 canali	5.1 canali
		5.1 canali	3.1 canali	5.1 canali
	SMART SOUND	2.0 canali	3.1 canali	5.1 canali
		5.1 canali	3.1 canali	5.1 canali
	DTS VIRTUAL:X	2.0 canali	3.1 canali	5.1 canali
		5.1 canali	3.1 canali	5.1 canali

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

09 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
- Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

– Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

TV Almeno 5 cm

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

A B Linea centrale A TYPG 1.47mm B TYPG 2.60mm B A

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

Retro della Soundbar Estremità destra della Soundbar

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

10 COLLOCAMENTO DELLA SOUNDBAR SUL PIEDISTALLO DI UNA TV

Collocare la Soundbar sul piedistallo di una TV.

3 cm o più

Come illustrato nell'immagine, allineare il centro della Soundbar con il centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

Per una qualità audio ottimale, posizionare la Soundbar ad almeno 3 cm dalla parte anteriore della TV.

NOTA

• Assicurarsi di collocare la Soundbar su una superficie piana e solida.

11 AGGIORNAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Porta USB USB (5V 0.5A)

Se viene messo a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è stato preventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il sito Web Samsung all'indirizzo (www.samsung.com → Support).

Selezionare quindi il tipo di prodotto o fornire il numero di modello della Soundbar, selezionare l'opzione Software & Apps, quindi Downloads. Tenere presente che i nomi delle opzioni possono variare.

Procedura per l'aggiornamento

Importante: la funzione di aggiornamento rimuove tutte le impostazioni dell'utente. Si raccomanda di prendere nota delle proprie impostazioni in modo da poterle reimpostare con facilità dopo l'aggiornamento. tenendo presente che l'aggiornamento del firmware ripristina anche il collegamento al subwoofer.

1. Connettere la chiavetta USB alla porta USB del computer.
   Importante: assicurarsi che la chiavetta USB non contenga file musicali. In caso contrario l'aggiornamento del firmwall potrebbe non riuscire.
2. Visitare il sito Samsung su (samsung.com) → selezionare Enter Model Number, quindi fornire il modello della Soundbar.
   Selezionare la sezione relativa a manuali e download, quindi scaricare il file di software più recente.
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spegnere la Soundbar e connettere la chiavetta USB contenente l'aggiornamento software alla porta USB.
5. Accendere la Soundbar. Entro 3 minuti, comparirà la scritta "UPDATE", e l'aggiornamento avrà inizio.
6. Una volta completato l'aggiornamento, la Soundbar si spegnerà. Tenere premuto il tasto ▶II del telecomando per 5 secondi.
   "INIT" comparirà sul display, quindi la Soundbar si spegnerà. L'aggiornamento è completato.
7. Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sarà possibile aggiornare nuovamente il firmware.
8. Ripristinare le impostazioni della Soundbar.

Se non compare la scritta UPDATE

1. Spegnere la Soundbar, scollegare e ricollegare il dispositivo di archiviazione che contiene i file di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quindi accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti file audio supportati dalla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
• Una volta completato l'aggiornamento, la configurazione dell'utente nella Soundbar viene avviata ed è possibile ripristinare le proprie impostazioni. Consigliamo di prendere nota delle impostazioni, così da poterle ripristinare al termine dell'aggiornamento.

Attenzione: l'aggiornamento del firmware azzererà anche la connessione al subwoofer.

Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, fare riferimento a pagina 6.

Se l'aggiornamento software fallisce, verificare che l'archivio USB non sia difettoso.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.
• L'aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è saldamente collegato alla presa a parete e all'alimentatore?

→Scollegare il cavo di alimentazione e ricollegarlo alla presa a parete e all'alimentatore per assicurarsi che la connessione è sicura.

L'alimentatore è saldamente collegato all'unità principale?

→Scollegare l'alimentatore dalla Soundbar, quindi ricollegarlo per assicurarsi che la connessione sia salda e sicura.

Una funzione non risponde quando viene premuto il tasto.

È presente elettricità statica nell'aria?

→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

→Consultare le sezioni relative alla connessione Bluetooth, alle pagine 12 e 17.

Non viene riprodotto l'audio.

La funzione Muto è attiva?

→ Premere il tasto 🚗 (Muto) per disattivare la funzione Muto.

Il volume è impostato al minimo?

→Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?

→Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

→Avvicinare il telecomando all'unità principale della Soundbar.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

Il problema può verificarsi se il subwoofer non è collegato all'unità principale della Soundbar.

→Provare a connettere nuovamente il subwoofer (consultare la pagina 6).

Il subwoofer emette un ronzio e vibra notevolmente.

Provare a regolare le vibrazioni del subwoofer.

→Far oscillare il tasto WOOFER sul telecomando avanti o indietro per regolare il livello di subwoofer. (su -12, oppure tra -6 \~ +6).

13 LICENZA

Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

15 NOTA IMPORTANTE SUL SERVIZIO

- Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.

- È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

16 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-T650
USB 5V/0,5A
Peso 2,4 kg
Dimensioni (L x A x P) 980,0 x 58,0 x 90,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale 30W x 6
Formati di riproduzione supportati	LPCM 2ch, Dolby AudioTM(che supporta Dolby® Digital), DTS, DTS Virtual:X
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore BTPotenza max. trasmettitore SRD	6 mW a 2,402 GHz - 2,480 GHz25 mW a 5,725 GHz - 5,825 GHz
Nome del subwoofer PS-WR65BB
Peso 6,2 kg
Dimensioni (L x A x P) 205,0 x 353,0 x 303,2 mm
AMPLIFICA TOREPotenza di uscita nominale 160W
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore SRD 25 mW a 5,725 GHz - 5,825 GHz
Consumo energetico complessivo in standby (W)	2,0W
BluetoothMetodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Peso e dimensioni sono approssimativi.

- Samsung dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

DROŠĪBAS INFORMĀCIJA

DROŠĪBAS BRĪDINĀJUMI

LAI SAMAZINĀTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NENÖNEMIET PÄRSEGU (VAI KORPUSA AIZMUGURI).

IERÍCES IEKŠPUSĚ NEATRODAS NEVIENA DETAŁA, KURAS APKOPE BÛTU JÂVEIC LIETOTĀJAM. UZTICIET APKOPI KVALIFICĒTIEM APKOPES SPECIÄLISTIEM.

Efect Intrare			leşire
			Fără kitul wireless de boxe spate	Cu kitul wireless de boxe spate
SOUND MODE	STANDARD	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 3.1	canale 5.1 canale
	SURROUND SOUND	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	GAME	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	SMART SOUND	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	DTS VIRTUAL:X	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
