HWT650 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Samsung
Modèle	HW-T650
Dimensions de la barre de son (L x H x P)	980,0 x 58,0 x 90,0 mm
Poids de la barre de son	2,4 kg
Dimensions du caisson de basse (L x H x P)	205,0 x 353,0 x 303,2 mm
Poids du caisson de basse	6,2 kg
Alimentation	Adaptateur secteur CA/CC (24 V)
Consommation en veille	2,0 W
Puissance de sortie totale	180 W (30 W x 6 canaux) + 160 W (caisson de basse)
Connectivité	HDMI avec ARC, entrée optique, port USB (5V 0,5A), Bluetooth
Formats audio supportés	LPCM 2 canaux, Dolby Digital, DTS, DTS Virtual:X
Modes sonores	Standard, Surround Sound, Game, Smart Sound, DTS Virtual:X
Fonctions spéciales	Bluetooth Multi-connexion, Auto Power Down, DRC, Bluetooth Power On
Accessoires inclus	Télécommande, piles AA x2, guide d'installation murale, supports muraux
Sécurité	Ne pas ouvrir le capot (risque de choc électrique), éviter l'humidité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Subwoofer (PS-WR65BB), kit enceintes arrière (SWA-8500S en option). Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - HWT650 SAMSUNG

Comment connecter la barre de son à mon téléviseur ?

Vous pouvez connecter la barre de son via un câble optique ou un câble HDMI (port ARC). Pour une connexion sans fil, utilisez le Bluetooth en appuyant sur le bouton PAIR de la télécommande.

Pourquoi le caisson de basse ne se connecte-t-il pas automatiquement ?

Vérifiez que les cordons d'alimentation sont branchés. Si la connexion automatique échoue, effectuez une connexion manuelle : maintenez enfoncée la touche ID SET à l'arrière du caisson pendant 5 secondes, puis maintenez enfoncée la touche Haut de la télécommande pendant 5 secondes jusqu'à ce que 'ID SET' s'affiche.

Comment utiliser la fonction Bluetooth ?

Appuyez sur le bouton PAIR de la télécommande pour passer en mode 'BT PAIRING'. Sur votre appareil mobile, sélectionnez '[AV] Samsung Soundbar T6-Series' dans la liste Bluetooth. La barre de son peut se connecter à deux appareils simultanément.

Que faire si la télécommande ne fonctionne pas ?

Remplacez les piles par des neuves (type AA). Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et la barre de son. La portée maximale est d'environ 10 mètres.

Comment régler le volume du caisson de basse ?

Utilisez la touche WOOFER sur la télécommande. Poussez-la vers l'avant pour augmenter ou vers l'arrière pour diminuer le volume. La plage de réglage va de -12 à +6 (ou 0).

Comment mettre à jour le logiciel de la barre de son ?

Téléchargez le dernier fichier de mise à jour depuis le site Samsung Support sur une clé USB (format FAT). Éteignez la barre de son, branchez la clé, puis allumez-la. 'UPDATE' s'affiche. Une fois terminée, maintenez enfoncée la touche Lecture/Pause pendant 5 secondes pour initialiser.

Quels sont les différents modes sonores disponibles ?

Les modes sont : Standard (son original), Surround Sound (champ sonore large), Game (son immersif pour les jeux), Smart Sound (analyse du contenu en temps réel) et DTS Virtual:X (son 3D).

Comment installer la barre de son au mur ?

Utilisez le guide de fixation murale fourni. Marquez les emplacements des vis, percez et insérez les chevilles adaptées au mur. Fixez les supports muraux à l'arrière de la barre de son, puis accrochez-la sur les vis murales. Assurez-vous que le mur supporte le poids (2,4 kg).

Que signifie le message "ID SET" sur l'écran ?

Le message 'ID SET' indique que la barre de son est en mode d'appairage avec un périphérique sans fil (caisson de basse ou enceintes arrière). Maintenez enfoncée la touche correspondante sur le périphérique pour établir la connexion.

Comment désactiver la fonction Bluetooth Power ?

Maintenez enfoncée la touche SOUND MODE de la télécommande pendant plus de 5 secondes. L'écran affiche 'ON-BLUETOOTH POWER' ou 'OFF-BLUETOOTH POWER' selon l'état actuel. Relâchez la touche pour basculer.

MODE D'EMPLOI HWT650 SAMSUNG

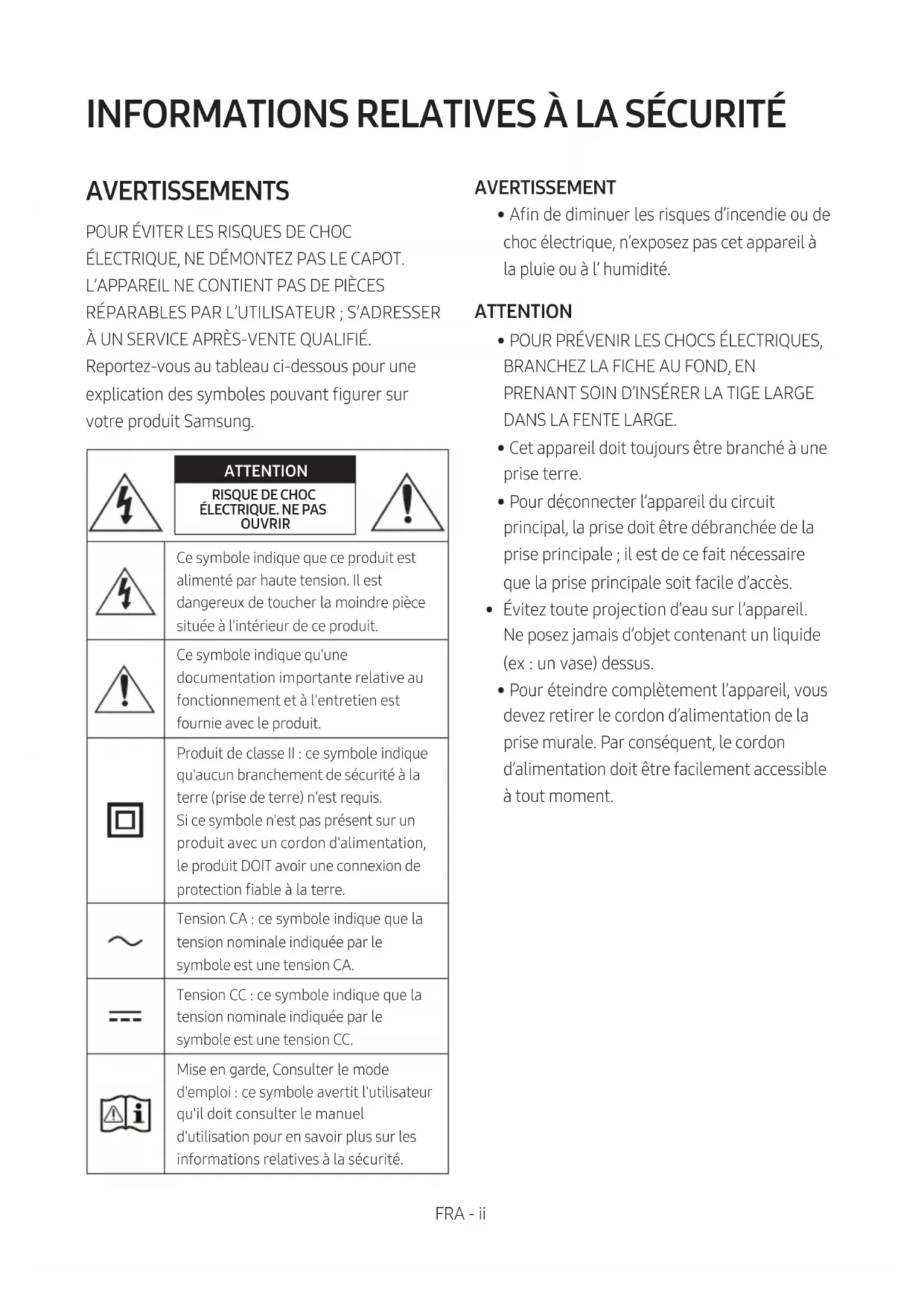

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

	ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les spécifications du produit.

Vous pouvez accéder au MANUEL COMPLET sur le centre d'assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support)

La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2) ____ 2

02 Présentation du Produit 3

Panneau frontal/supérieur de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation électrique ____ 5

Connexion de la Soundbar au Caisson de basse ____ 6

- Connexion automatique entre le Caisson de basse et la Soundbar 6

- Connexion manuelle du Caisson de basse si la connexion automatique échoue ____ 7

Connexion du SWA-8500S (Vendue séparément) à une Soundbar 8

04 Connexion à votre Téléviseur 10

Méthode 1. Connexion avec un câble ____ 10

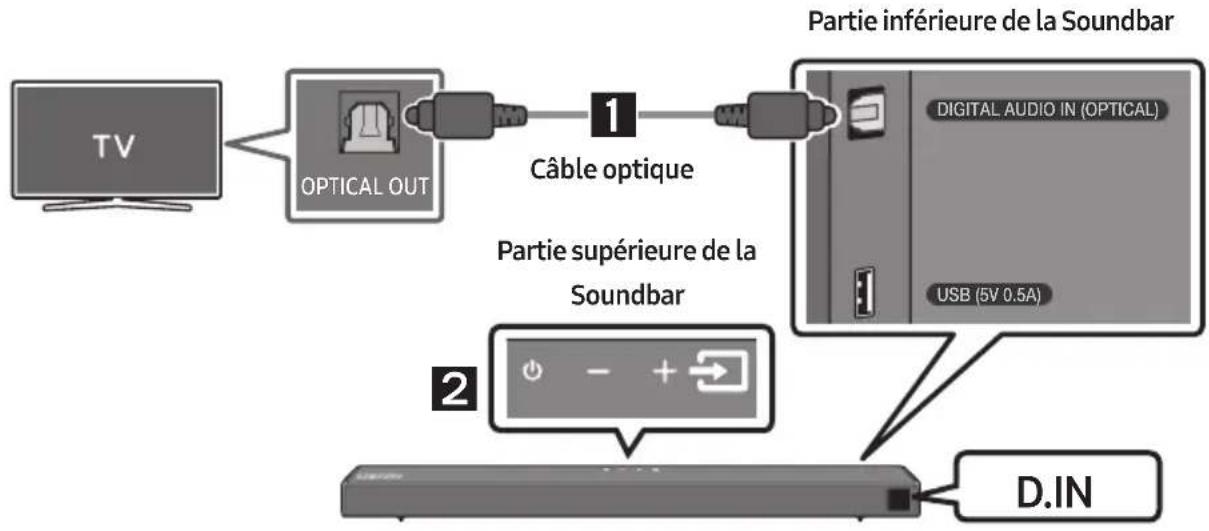

- Connexion à l'aide d'un câble optique 10

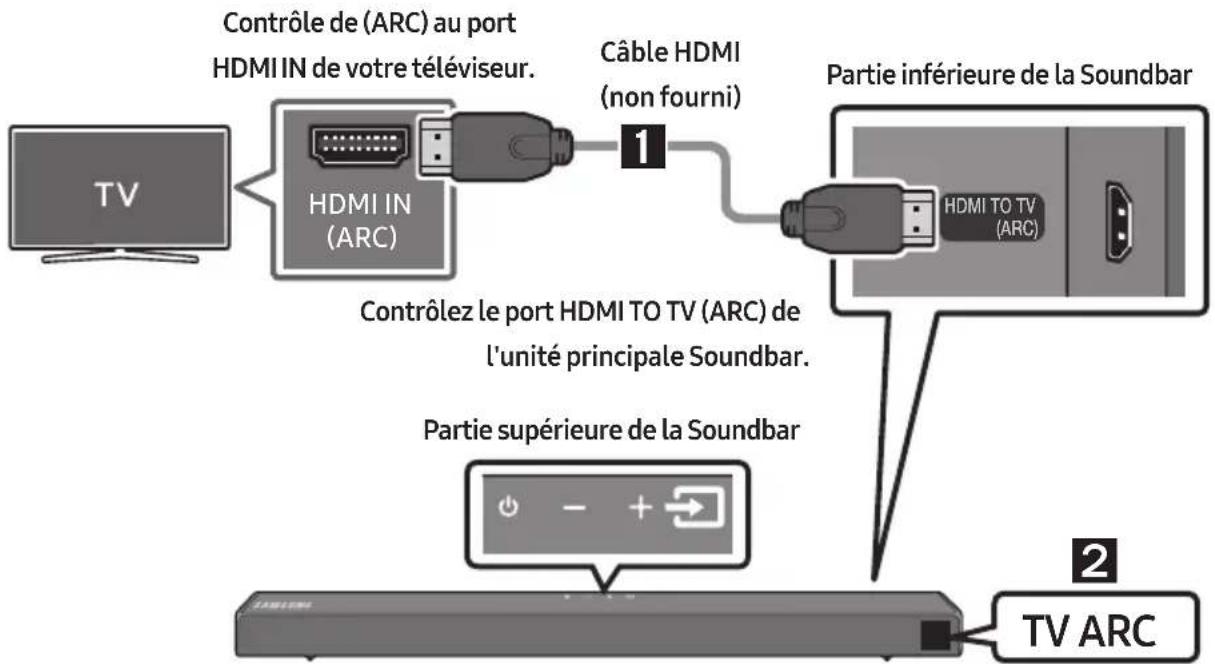

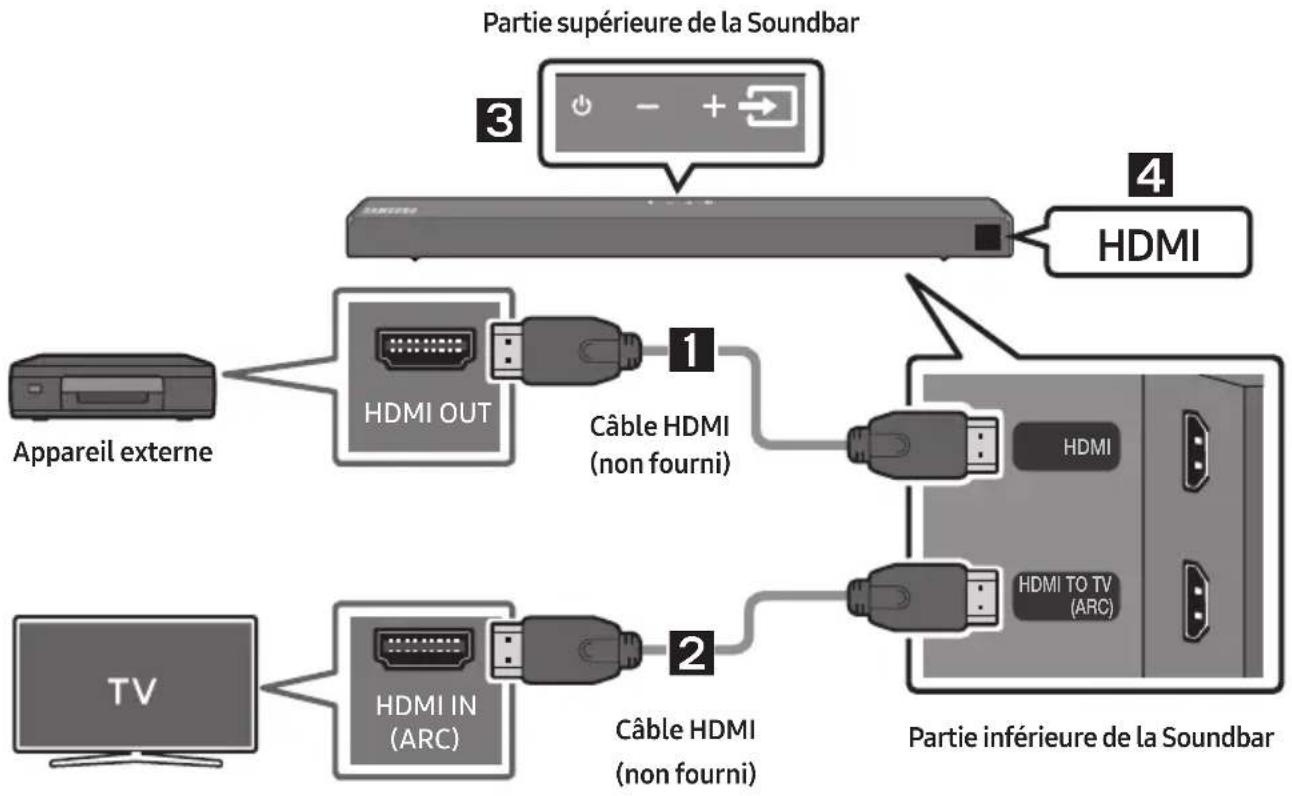

- Connexion d'un téléviseur à l'aide d'un câble HDMI 11

Méthode 2. Connexion sans fil ____ 12

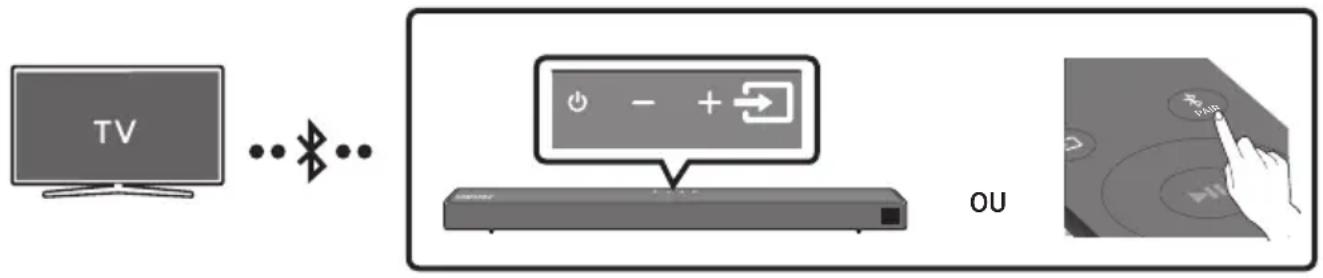

- Connexion à un téléviseur via Bluetooth 12

05 Connexion à un Appareil Externe 14

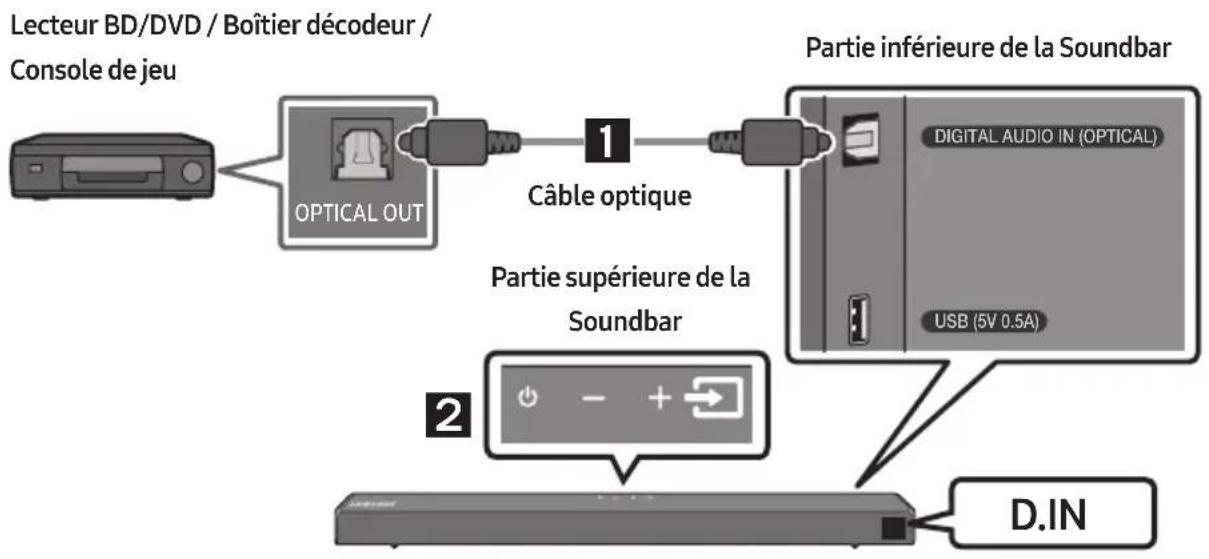

Connexion à l'aide d'un câble optique ____ 14

Connexion à l'aide d'un câble HDMI 15

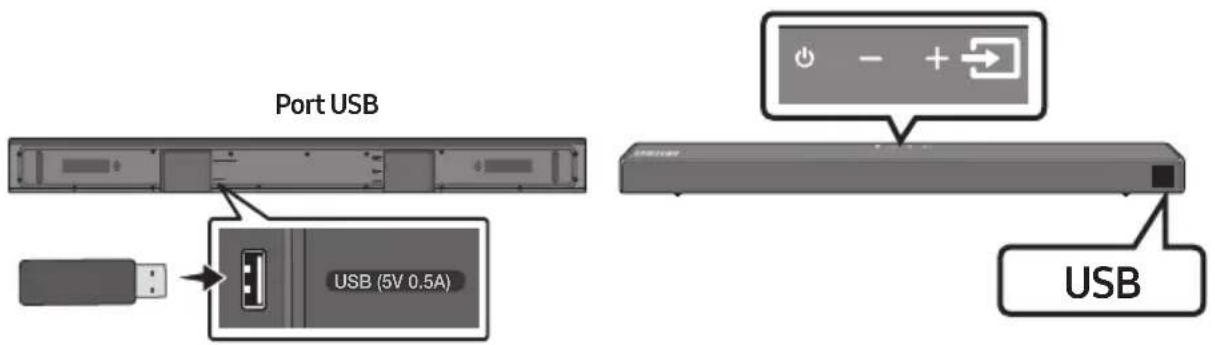

06 Connexion d'un périphérique de stockage USB 16

07 Connexion à un Appareil Mobile 17

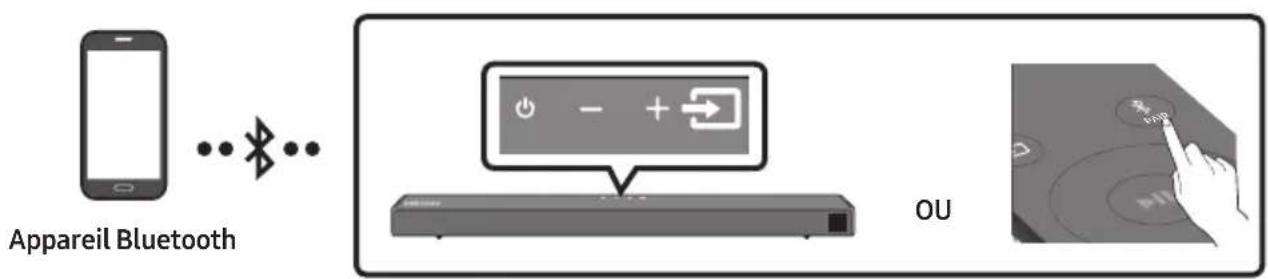

Connexion via Bluetooth ____ 17

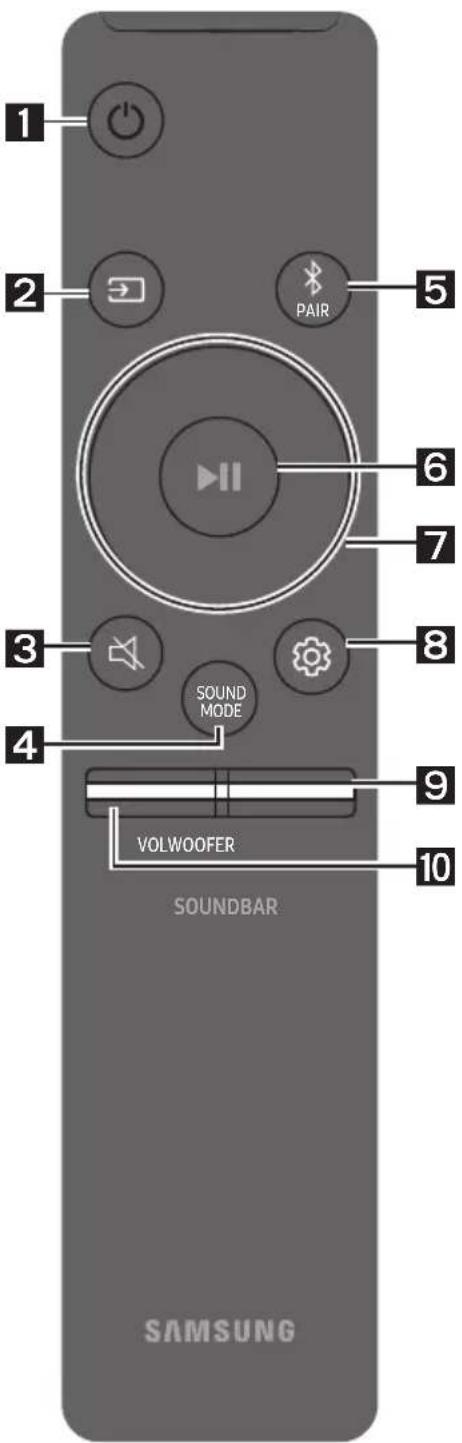

08 Utilisation de la télécommande 21

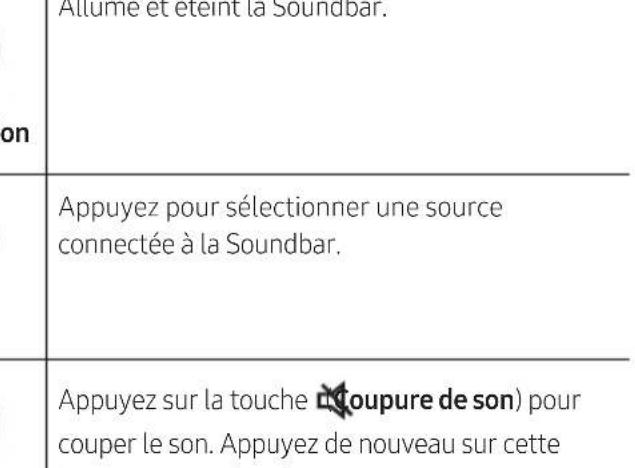

Comment utiliser la télécommande ____ 21

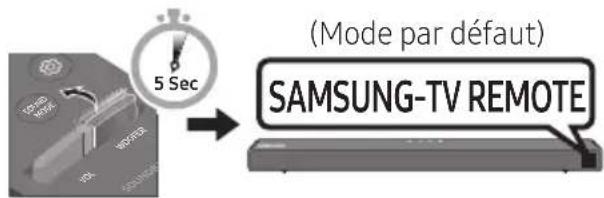

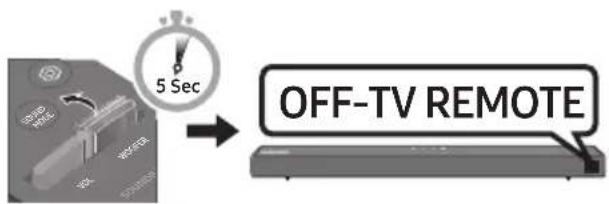

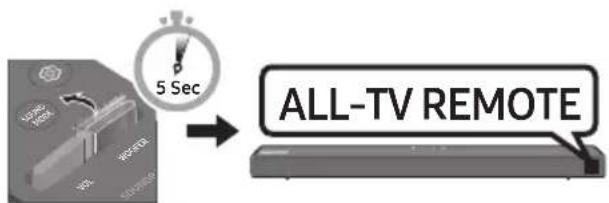

Réglage du volume de la Soundbar avec une télécommande de téléviseur 24

Utilisation des touches dissimulées (Touches avec plus d'une fonction) ____ 25

Spécifications de sortie pour les différents modes d'effets sonores ____ 25

09 Installation du Support Mural 26

Précautions d'installation ____ 26

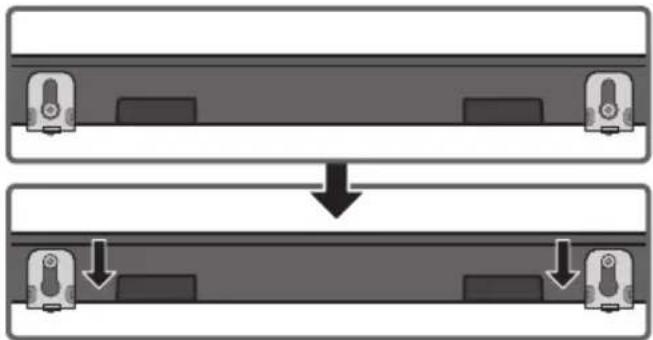

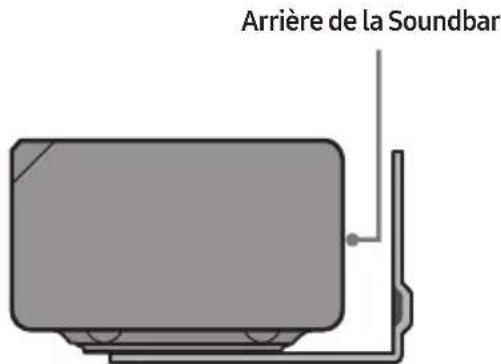

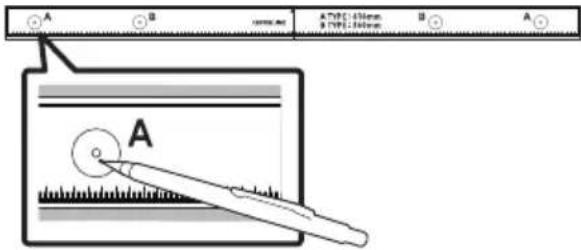

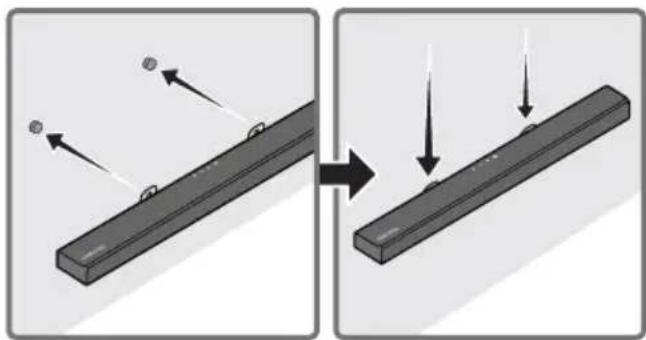

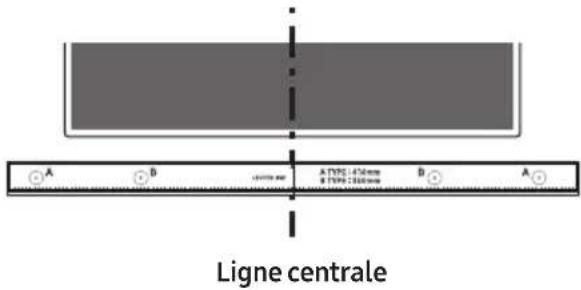

Composants de fixation au mur ____ 26

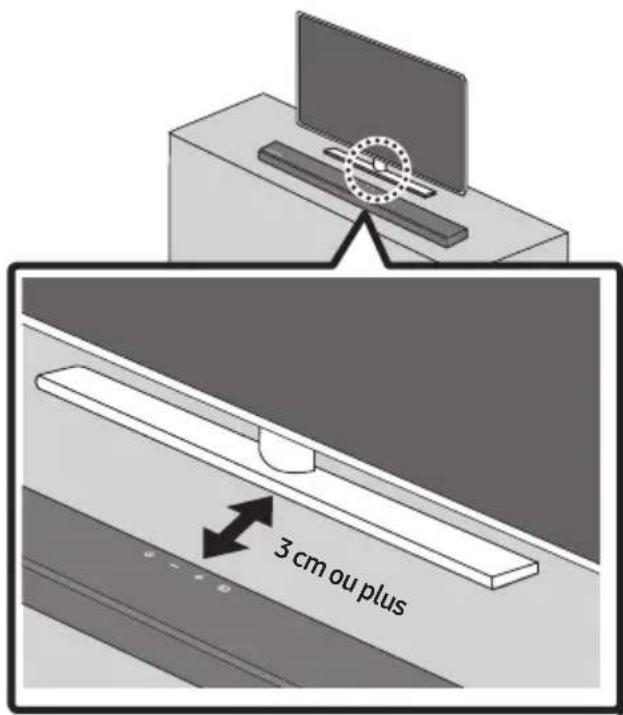

10 Installation de la Soundbar sur un socle de téléviseur

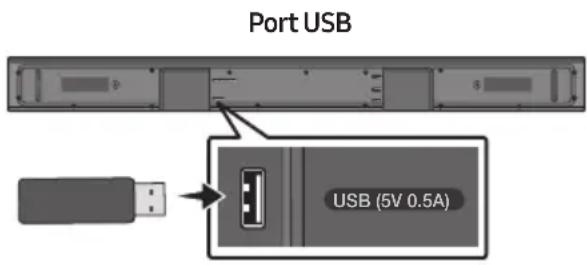

11 Mise à jour du Logiciel 29

Procédure de mise à jour ____ 29

Si UPDATE ne s'affiche pas ____ 30

12 Dépannage 31

13 Licence 32

14 Avis de Licence Libre 32

15 Remarque Importante à Propos du Service 32

16 Spécifications et Guide 33

Spécifications 33

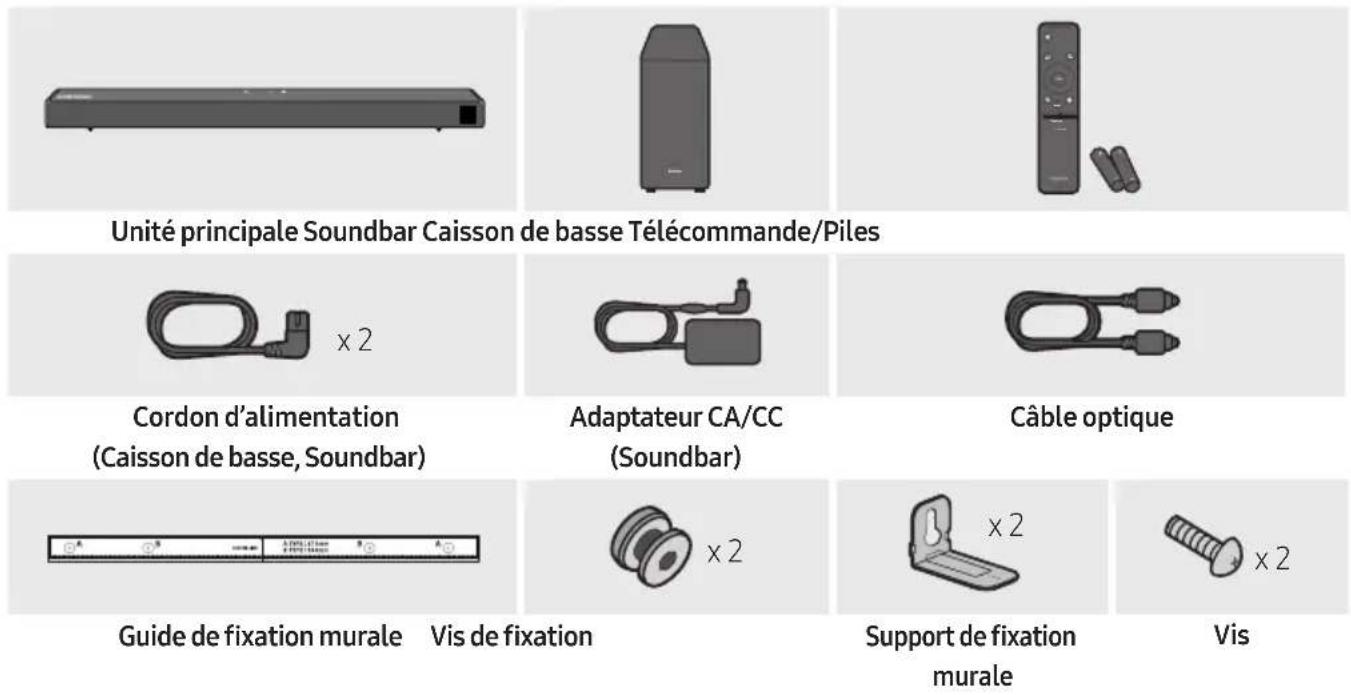

01 CONTRÔLE DES COMPOSANTS

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle arrière dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrière en le faisant glisser dans sa position.

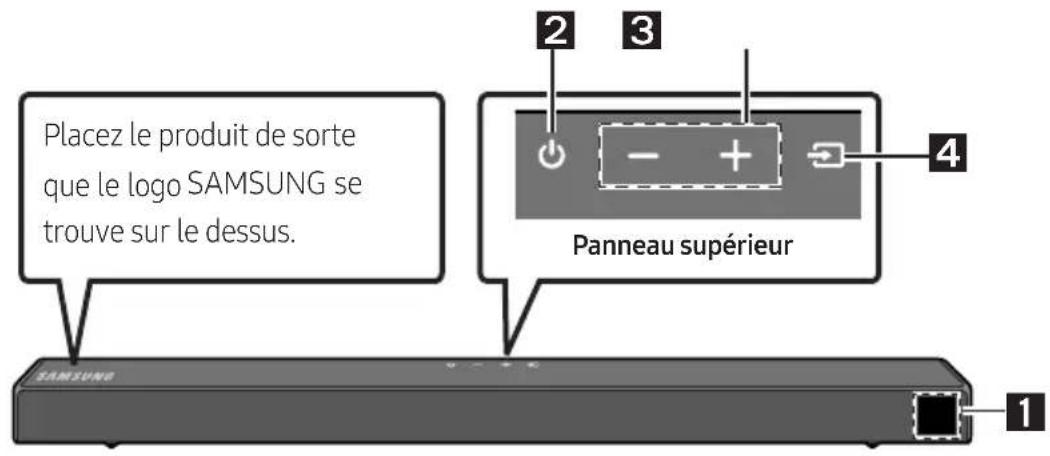

Panneau frontal/supérieur de la Soundbar

Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. 2 3 Panneau supérieur 4 SAMSUNG 1

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touche (Alimentation) Allume et éteint l'appareil. • Fonction Auto Power Down L'appareil s'éteint automatiquement dans les situations suivantes. - Mode D.IN / HDMI / BT / USB : S'il n'y a pas de signal audio pendant 20 minutes.
3	Touche -/+ (Volume) Règle le volume. • Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touche (Source) Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Entrée ARC (HDMI OUT)	D.IN → TV ARC (Conversion automatique)
	Entrée HDMI HDMI
	Mode BLUETOOTH	BT
	Mode USB	USB
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

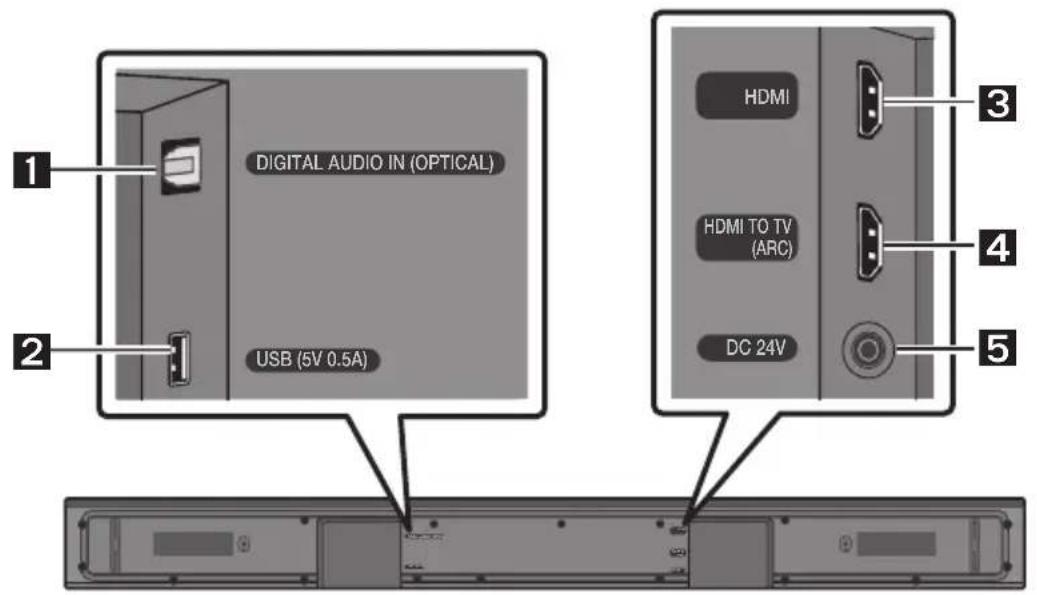

Panneau inférieur de la Soundbar

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.
2	USB (5V 0.5A)Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.
3	HDMIPermet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI.Permet de connecter la sortie HDMI d'un appareil externe.
4	HDMI TO TV (ARC)Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
5	DC 24V (Entrée d'alimentation électrique)Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

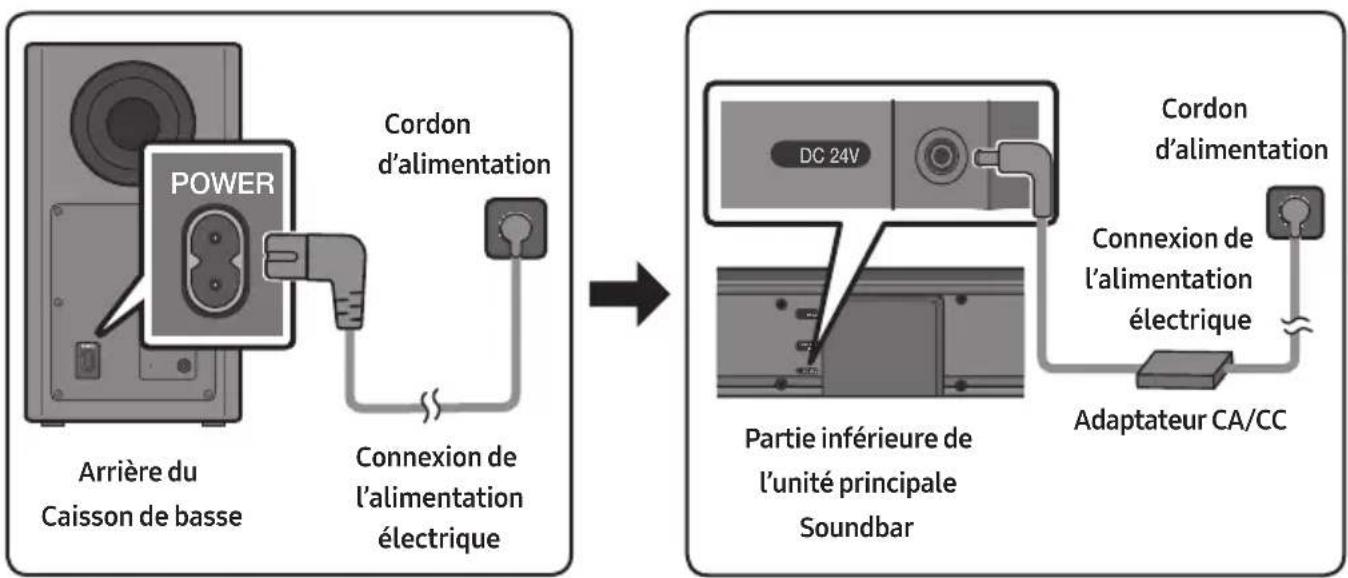

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

1. Connectez le cordon d'alimentation au Caisson de basse.
2. Branchez le câble de sortie d'alimentation sur l'adaptateur secteur, puis à la Soundbar.
3. Connectez le cordon d'alimentation à la prise murale.

Reportez-vous aux illustrations ci-dessous.

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

- Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque vous mettez l'appareil sous tension après avoir connecté les câbles d'alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

- Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrière du Caisson de basse s'allument.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État	Description Résolution
Bleu	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le câble d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 7.
Rouge Activé		En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le câble d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7.
Rouge et bleu	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  • Assurez-vous que la Soundbar est allumée.

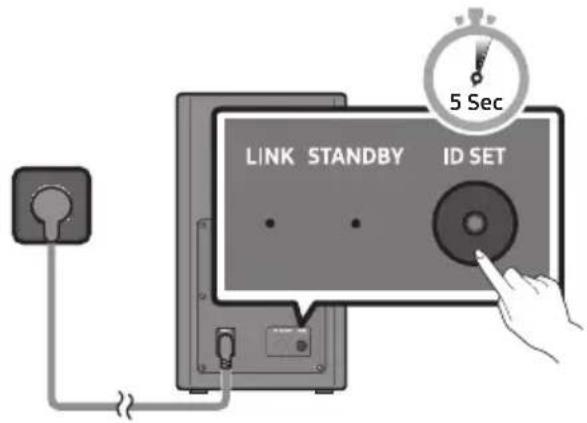

• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.

- L'indicateur rouge à l'arrière du Caisson de basse s'éteint et l'indicateur bleu clignote.

LINK STANDBY ID SET 5 Sec

Arrière du Caisson de basse

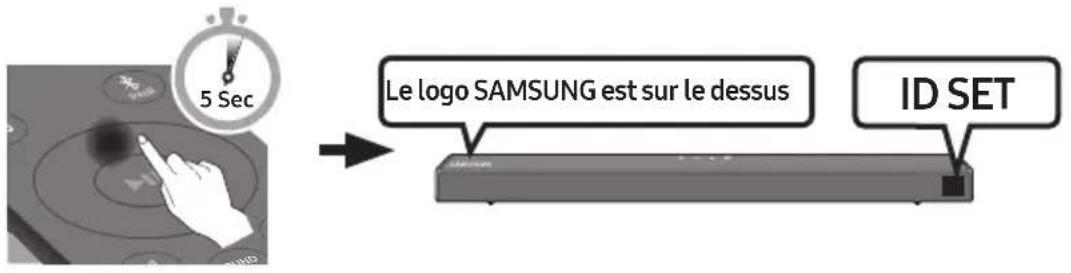

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.

3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

5 Sec Le logo SAMSUNG est sur le dessus ID SET

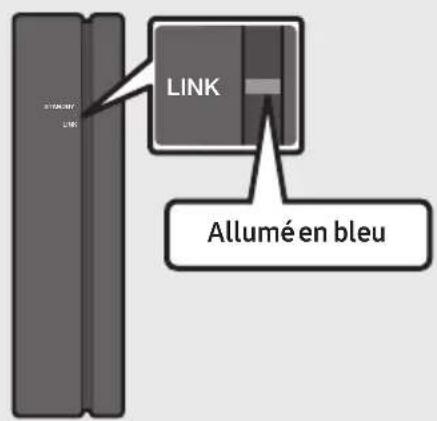

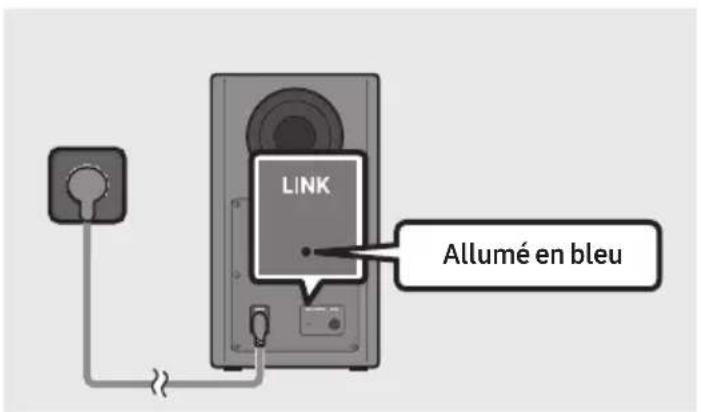

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

LINK Allumé en bleu

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

REMARQUES

• Ne branchez pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRÉCAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Connexion du SWA-8500S (Vendue séparément) à une Soundbar

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-8500S, vendu séparément) à votre Soundbar.

1. Connectez le module de réception sans fil à 2 enceintes surround.

- Les câbles d'enceinte répondent à un code couleur.

1. Vérifiez l'état de veille du module de réception sans fil après l'avoir branché à une prise électrique.

- Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d'un stylo pendant 5 à 6 secondes jusqu'à ce que le voyant LED LINK clignote (en bleu). Pour plus d'informations sur la LED, veuillez vous reporter au manuel d'utilisation SWA-8500S.


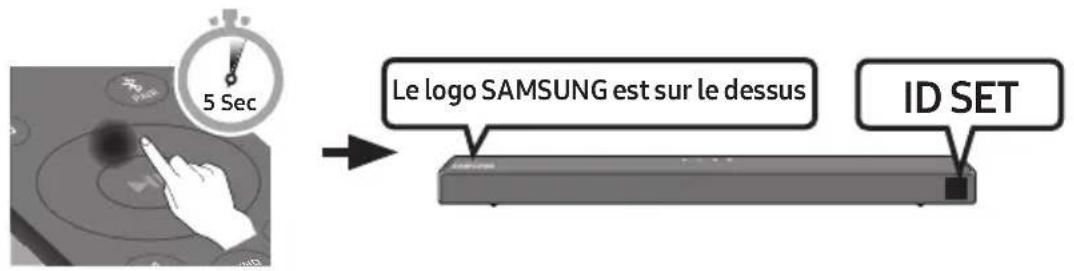

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.

3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

5 Sec Le logo SAMSUNG est sur le dessus ID SET

ATTENTION

- Si votre Soundbar diffuse de la musique au moment où elle est connectée au SWA-8500S, vous pourriez entendre du bruit provenant du woofer une fois la connexion terminée.

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

LINK Allumé en bleu

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le module de réception sans fil.

1. Si le SWA-8500S n'est pas connecté, répétez la procédure de l'étape 2.

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.
• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Connexion à l'aide d'un câble optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode «D.IN».

Connexion d'un téléviseur à l'aide d'un câble HDMI

Contrôle de (ARC) au port HDMI IN de votre téléviseur. Câble HDMI (non fourni) 1 Contrôlez le port HDMI TO TV (ARC) de l'unité principale Soundbar. Partie supérieure de la Soundbar 2 TV ARC

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu'illustré.
2. «TV ARC» apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

- Si le son du téléviseur est inaudible, appuyez sur le bouton → (Source) de la télécommande ou de la partie supérieure de la Soundbar pour passer en mode «D.IN». L'écran affiche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

• Si «TV ARC» n'apparaît pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifiez que le câble HDMI (non fourni) est connecté au bon port.
• Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC.

Méthode 2. Connexion sans fil

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

TV OU

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton → (Source) situé sur le panneau supérieur, puis sélectionnez «BT».
«BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.
b. Lorsque «BT READY» apparaît, maintenez le bouton → (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

2. Sélectionnez «[AV] Samsung Soundbar T6-Series» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar T6-Series» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

REMARQUE

- Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande et activez l'un des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRNG ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton ✝ PAIR de la télécommande ou maintenez le bouton 📄 (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 20 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• Si deux appareils Bluetooth ou plus sont appariés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via une connexion câblée ou une connexion Bluetooth pour écouter le son de l'appareil externe via la Soundbar.

Connexion à l'aide d'un câble optique

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur le bouton (Source) situé sur le panneau frontal ou sur la télécommande.

Connexion à l'aide d'un câble HDMI

1. Raccordez un câble HDMI (non fourni) de la prise HDMI au dos du produit à la prise HDMI OUT de votre appareil numérique.
2. Raccordez un câble HDMI (non fourni) de la prise HDMI TO TV (ARC) au dos du produit à la prise HDMI IN de votre téléviseur.
3. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

06 CONNEXION D'UN PÉRIPHÉRIQUE DE STOCKAGE USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

Port USB USB (5V 0.5A) USB

1. Connectez l'appareil USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB».
3. «USB» apparaît sur l'écran d'affichage.
4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

- La Soundbar s'éteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 20 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3 MPEG1 Layer2	32 ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3	32 ~ 48 kHz 32 ~ 320 kbps
	MPEG2 Layer3	16 ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 ~ 12 kHz	8 ~ 160 kbps
*.wma	WMA7/8/9 (Audio uniquement)	32 ~ 48 kHz 32 ~ 320 kbps
*.ogg	Vorbis	32 ~ 48 kHz	45 ~ 500 kbps
*.aac*.m4a*.mp4	A AC-LC(MPEG2/MPEG4 Audio uniquement)	32 ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps

- Si votre périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.

07 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- La connexion est limitée à un téléviseur ou deux appareils Bluetooth à la fois.

Appareil Bluetooth OU

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton → (Source) situé sur le panneau supérieur, puis sélectionnez «BT».
«BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.
b. Lorsque «BT READY» apparaît, maintenez le bouton → (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar T6-Series» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

- Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar T6-Series» apparaît dans la liste, supprimez-la.

- Ensuite, répétez les étapes 1 et 2.

REMARQUE

- Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton ✝ PAIR de la télécommande ou maintenez le bouton 📄 (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 20 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

- Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

- Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

- Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).

- Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar T6-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.

2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
- Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur le bouton → (Source) situé sur le panneau supérieur ou la télécommande, puis passez dans n'importe lequel des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 20 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Connexion Multi-Bluetooth

Il est possible de connecter la Soundbar à 2 appareils Bluetooth à la fois.

Appareil Bluetooth A Appareil Bluetooth B

1. Connectez la Soundbar jusqu'à deux appareils Bluetooth. (Voir page 17)

2. Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.

3. Pour lire de la musique à partir de l'appareil Bluetooth «B» alors que la lecture est en cours à partir de l'appareil «A», mettez la lecture en pause ou arrêtez-la sur l'appareil «A», puis lancez la lecture sur l'appareil «B».

- L'appareil ne commutera pas sur de la musique est en cours de lecture à partir de l'appareil «B» tant que vous n'avez pas mis en pause ou arrêté l'appareil «A».

1. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

REMARQUES

- Si vous essayez de connecter un troisième appareil Bluetooth, l'appareil A ou B sera déconnecté. (L'appareil qui n'est pas en cours de lecture sera déconnecté.)

- Un seul téléviseur Samsung, ou 2 appareils Bluetooth peuvent être connectés en même temps.

- La Soundbar sera déconnecté des appareils Bluetooth si elle reçoit une demande de connexion d'un téléviseur Samsung TV.

08 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Al	All non-toté le Son de la Chancille
2
3	Co [G8KF]	touche pour activer le son.
4	SO [G34F]	Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD, SURROUND SOUND, GAME, SMART SOUND ou DTS VIRTUAL:X.- STANDARDÉmet le son original.- SURROUND SOUNDFournit un champ sonore plus large que la norme.- GAMEFournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu.- SMART SOUNDAnalyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.- DTS VIRTUAL:XSon 3D immersif à partir de n'importe quel contenu.

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

(1)
son
son ODE
so —

		DRC (Dynamic Range Control)Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintenez enfoncée la touche SOUND MODE pendant que la Soundbar est hors tension pour activer ou désactiver le DRC (Dynamic Range Control). Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)Bluetooth PowerCette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.- Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.
5	BluetoothPAIR	Appuyez sur la touche ✝ PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.
6	Lecture / Pause	Appuyez sur la touche ▶Il pour mettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauchepour sélectionner le fichier musical précédent.ID SETAppuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).
		Fonction de restriction du volumePour protéger votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20.- La valeur par défaut pour la fonction Restriction du volume est désactivée. Vous devez la régler sur activée pour l'activer.- Lorsqu'elle est activée, la fonction Restriction du volume reste activée même lorsque l'alimentation est coupée.- Pour activer ou désactiver Restriction du volume, appuyez et maintenez enfoncée la toucheBassur la télécommande pendant 5 secondes. Lorsque Volume Restriction (Restriction du volume) est désactivée, «V FREE» apparaît sur l'affichage avant. Lorsque cette fonction est activée, «V LOCK» apparaît.
8	Commandesonore	Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC.Pour contrôler le volume des aigus et des graves, appuyez sur la toucheCommandesonorepour sélectionnerTREBLEouBASSpuis ajustez le volume, de -6 à +6, à l'aide des touchesHaut/Bas.Appuyez et maintenez enfoncée la touche(Commandesonore)pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touchesGauche/Droiteet chaque réglage peut être défini entre -6 et +6 à l'aide des touches Haut/Bas.Si l'image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la toucheCommandesonorepour sélectionnerAUDIO SYNCpuis réglez le décalage audio de 0 à 300 millisecondes à l'aide des touchesHaut/Bas.(Non disponible en mode «USB» ou «BT»)Si les enceintes Surround sont connectées, il est possible d'activer/de désactiver la fonction enceinte arrière en utilisant les boutonsHaut/Baspour ajuster le volume à l'intérieur d'une plage allant de -6 à +6.AUDIO SYNCn'est pris en charge que dans certaines fonctions.
9	WOOFER	Déplacez la toucheWOOFERvers l'avant ou l'arrière pour ajuster le volume du subwoofer sur -12 ou entre -6 et +6. Pour régler le niveau de volume du caisson de basse sur 0, appuyez sur la touche.
10	VOL	Déplacez sur la toucheVOLvers l'avant ou l'arrière pour ajuster le volume.Coupure de sonAppuyez sur la toucheVOLpour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Si vous avez un téléviseur Samsung, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec votre téléviseur Samsung.

Utilisez d'abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur. Le mode par défaut de cette fonction est contrôlé par une télécommande de téléviseur Samsung. Si votre téléviseur n'est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

1. Éteignez la Soundbar.

BYE

1. Si vous ne voulez pas utiliser cette fonction, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «OFF-TV REMOTE» apparaisse à l'écran.

5 Sec OFF-TV REMOTE

1. Si vous voulez contrôler la Soundbar avec la télécommande de votre téléviseur, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «ALL-TV REMOTE» apparaisse à l'écran. Utilisez ensuite le menu de votre téléviseur pour sélectionner les enceintes externes.

5 Sec ALL-TV REMOTE

1. Si vous voulez restaurer la Soundbar en mode par défaut (contrôlé par une télécommande d'un téléviseur Samsung), poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse à l'écran.

(Mode par défaut) SAMSUNG-TV REMOTE

• Chaque fois que vous poussez la touche WOOFER vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l'ordre suivant :
  «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».
• La disponibilité de cette fonction dépend de la télécommande.
• Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimulée		Page de référence
Touche de télécommande Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 24
▶II (Lecture / Pause)	Initialiser (Veille)	page 29
Gauche	Activation/désactivation de la connexion automatique au téléviseur (BT prêt)	page 13
Haut	ID SET (Veille)	page 22
Bas	Restriction du volume Activer/Désactiver (Veille)	page 23
(Commande sonore)	EQ bande 7 page 23
SOUND MODE	DRC ON/OFF (Veille)	page 22
	Bluetooth Power page 22

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée			Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrière sans fil
SOUND MODE	STANDARD	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	SURROUND SOUND	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	GAME	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	SMART SOUND	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	DTS VIRTUAL:X	2.0 canaux	3.1 canaux	5.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux

- Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

- Diamètre: M5

- Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
• Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

A B A TYPE: 430mm B TYPE: 340mm B A

Guide de fixation murale

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être de niveau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

A B centre par A TYPE : 476 mm B TYPE : 250 mm B A Ligne centrale

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

A B www.net A701.138mm B A A

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Arrière de la Soundbar

Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

10 INSTALLATION DE LA SOUNDBAR SUR UN SOCLE DE TÉLÉVISEUR

Placez la Soundbar sur un socle de téléviseur.

3 cm ou plus

Comme indiqué sur l'illustration, alignez le centre de la Soundbar avec le centre du téléviseur, en insérant avec précaution la Soundbar dans le socle du téléviseur.

Pour obtenir une qualité sonore optimale, positionnez la Soundbar à une distance d'au moins 3 cm de la partie avant du téléviseur.

REMARQUE

- Veillez à ce que la Soundbar soit placée sur une surface plane et stable.

11 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Port USB USB (5V 0.5A)

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung (www.samsung.com → Support).

Ensuite, sélectionnez le type de produit ou entrez le modèle de votre Soundbar, sélectionnez l'option Logiciels et applications, puis Téléchargements. Notez que les noms d'option peuvent varier.

Procédure de mise à jour

Important : La fonction de mise à jour efface tous les paramètres utilisateur. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Connectez une clé USB au port USB de votre ordinateur.
   Important: Assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. Cela peut entraîner l'échec de la mise à jour du micrologiciel.
2. Rendez-vous sur le site Web Samsung sur (samsung.com) → sélectionnez Entrer le numéro de modèle et entrez le modèle de votre Soundbar. Sélectionnez les manuels et les téléchargements, et téléchargez le dernier fichier du logiciel.
3. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez «Extraire ici» pour dézipper le fichier.
4. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port USB.
5. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.
6. Lorsque la mise à jour est terminée, la Soundbar s'éteint. Appuyez sur la touche

▶II de la télécommande pendant 5 secondes. «INIT» s'affiche à l'écran puis la Soundbar s'éteint. La mise à jour est terminée.

- Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.

1. Restaurez vos paramètres sur la Soundbar.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.
• N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6.

Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

12 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il bien branché dans la prise murale et dans l'adaptateur d'alimentation?

→Débranchez et reconnectez le cordon d'alimentation à la prise murale et à l'adaptateur d'alimentation pour vous assurer que la connexion est bien établie.

L'adaptateur d'alimentation est-il fermement connecté à l'unité principale?

→Déconnectez l'adaptateur d'alimentation de la Soundbar et reconnectez-le pour vous assurer que la connexion est solide et sûre.

Une fonction ne répond pas lorsque la touche est enfoncée.

De l'électricité statique est-elle présente dans l'air?

→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→Consultez les sections sur la connexion Bluetooth aux pages 12 et 17.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée ?

→ Appuyez sur le touche 📂 (Coupure de son) pour annuler la fonction de sourdine.

Le volume est-il réglé à son minimum ?

→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées ?

→Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?

→Rapprochez la télécommande de l'unité principale Soundbar.

La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son.

Ce problème peut se produire si le caisson de basse n'est pas connecté à l'unité principale Soundbar.

→Essayez de reconnecter votre caisson de basse. (Voir page 6.)

Le caisson de basse bourdonne et vibre considérablement.

Essayez de régler les vibrations de votre caisson de basse.

→ Déplacez la touche WOOFER de votre télécommande vers l'avant ou l'arrière pour ajuster le volume du subwoofer. (sur -12 ou entre -6 et +6)

13 LICENCE

DOLBY

AUDIO

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

15 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

16 SPÉCIFICATIONS ET GUIDE

Spécifications

Nom du modèle HW-T650
USB 5V/0,5A
Poids 2,4 kg
Dimensions (L x H x P) 980,0 x 58,0 x 90,0 mm
Plage de températures en fonctionnement +5°C à +35°C
Plage d'humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEURPuissance de sortie nominale 30W x 6
Formats de lecture pris en charge	LPCM 2ch, Dolby AudioTM(prise en charge de Dolby® Digital), DTS, DTS Virtual:X
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission BT max.Puissance de transmission SRD max.	6 mW à 2,402 GHz - 2,480 GHz25 mW à 5,725 GHz – 5,825 GHz
Nom du caisson de basse PS-WR65BB
Poids 6,2 kg
Dimensions (L x H x P) 205,0 x 353,0 x 303,2 mm
AMPLIFICATEURPuissance de sortie nominale 160W
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz
Consommation électrique totale en veille (W)	2,0W
BluetoothMéthode de désactivation du port	Appuyez et maintenez enfoncée la toucheSOUND MODEpendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

- Samsung déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle.

Cet équipement peut fonctionner dans tous les pays de l'Union européenne.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

RÈGLEMENT (UE) 2019/1782 DE LA COMMISSION

Exigences d'écoconception applicables aux sources d'alimentation externe :

www.samsung.com/global/ecodesign_component
