HWT650 - Zvuková lišta SAMSUNG - Bezplatný návod na obsluhu

Typ produktu	Soundbar
Značka	Samsung
Model	HW-T650
Rozmery soundbaru (Š x V x H)	980,0 x 58,0 x 90,0 mm
Hmotnosť soundbaru	2,4 kg
Rozmery subwoofera (Š x V x H)	205,0 x 353,0 x 303,2 mm
Hmotnosť subwoofera	6,2 kg
Napájanie	Sieťový adaptér AC/DC (24 V)
Spotreba v pohotovostnom režime	2,0 W
Celkový výstupný výkon	180 W (30 W x 6 kanálov) + 160 W (subwoofer)
Pripojenie	HDMI s ARC, optický vstup, USB port (5V 0,5A), Bluetooth
Podporované audio formáty	LPCM 2 kanály, Dolby Digital, DTS, DTS Virtual:X
Zvukové režimy	Štandardný, Surround Sound, Hra, Smart Sound, DTS Virtual:X
Špeciálne funkcie	Bluetooth Multi-pripojenie, Auto Power Down, DRC, Bluetooth Power On
Súčasťou balenia	Diaľkové ovládanie, batérie AA x2, návod na montáž na stenu, držiaky na stenu
Bezpečnosť	Neotvárajte kryt (riziko úrazu elektrickým prúdom), chráňte pred vlhkosťou
Údržba a čistenie	Čistite suchou mäkkou handričkou
Náhradné diely a opraviteľnosť	Subwoofer (PS-WR65BB), súprava zadných reproduktorov (SWA-8500S voliteľne). Žiadne diely opraviteľné používateľom.

Často kladené otázky - HWT650 SAMSUNG

Ako pripojiť soundbar k televízoru?

Soundbar môžete pripojiť pomocou optického kábla alebo HDMI kábla (port ARC). Pre bezdrôtové pripojenie použite Bluetooth stlačením tlačidla PAIR na diaľkovom ovládači.

Prečo sa subwoofer nepripája automaticky?

Skontrolujte, či sú napájacie káble zapojené. Ak automatické pripojenie zlyhá, vykonajte manuálne pripojenie: podržte tlačidlo ID SET na zadnej strane subwoofera na 5 sekúnd, potom podržte tlačidlo Hore na diaľkovom ovládači na 5 sekúnd, kým sa nezobrazí 'ID SET'.

Ako používať funkciu Bluetooth?

Stlačte tlačidlo PAIR na diaľkovom ovládači pre prepnutie do režimu 'BT PAIRING'. Na svojom mobilnom zariadení vyberte '[AV] Samsung Soundbar T6-Series' v zozname Bluetooth. Soundbar sa môže pripojiť k dvom zariadeniam súčasne.

Čo robiť, ak diaľkové ovládanie nefunguje?

Vymeňte batérie za nové (typ AA). Uistite sa, že žiadna prekážka neblokuje signál medzi diaľkovým ovládačom a soundbarom. Maximálny dosah je približne 10 metrov.

Ako nastaviť hlasitosť subwoofera?

Použite tlačidlo WOOFER na diaľkovom ovládači. Posuňte ho dopredu pre zvýšenie alebo dozadu pre zníženie hlasitosti. Rozsah nastavenia je od -12 do +6 (alebo 0).

Ako aktualizovať softvér soundbaru?

Stiahnite najnovší súbor aktualizácie zo stránky Samsung Support na USB kľúč (formát FAT). Vypnite soundbar, zapojte kľúč, potom ho zapnite. Zobrazí sa 'UPDATE'. Po dokončení podržte tlačidlo Prehrávanie/Pauza na 5 sekúnd pre inicializáciu.

Aké sú dostupné zvukové režimy?

Režimy sú: Štandardný (pôvodný zvuk), Surround Sound (široké zvukové pole), Hra (imenzívny zvuk pre hry), Smart Sound (analýza obsahu v reálnom čase) a DTS Virtual:X (3D zvuk).

Ako namontovať soundbar na stenu?

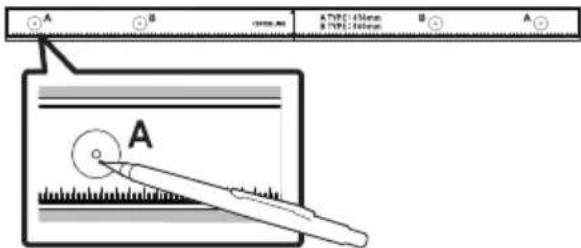

Použite priloženú šablónu na montáž na stenu. Označte miesta pre skrutky, vyvŕtajte otvory a vložte hmoždinky vhodné pre stenu. Pripevnite držiaky na stenu na zadnú stranu soundbaru, potom ho zaveste na skrutky v stene. Uistite sa, že stena unesie hmotnosť (2,4 kg).

Čo znamená hlásenie "ID SET" na displeji?

Hlásenie 'ID SET' znamená, že soundbar je v režime párovania s bezdrôtovým zariadením (subwoofer alebo zadné reproduktory). Podržte príslušné tlačidlo na zariadení na nadviazanie spojenia.

Ako deaktivovať funkciu Bluetooth Power?

Podržte tlačidlo SOUND MODE na diaľkovom ovládači dlhšie ako 5 sekúnd. Displej zobrazí 'ON-BLUETOOTH POWER' alebo 'OFF-BLUETOOTH POWER' podľa aktuálneho stavu. Uvoľnite tlačidlo pre prepnutie.

NÁVOD NA OBSLUHU HWT650 SAMSUNG

[Správná likvidace baterií v tomto výrobku]

Správná likvidace výrobku

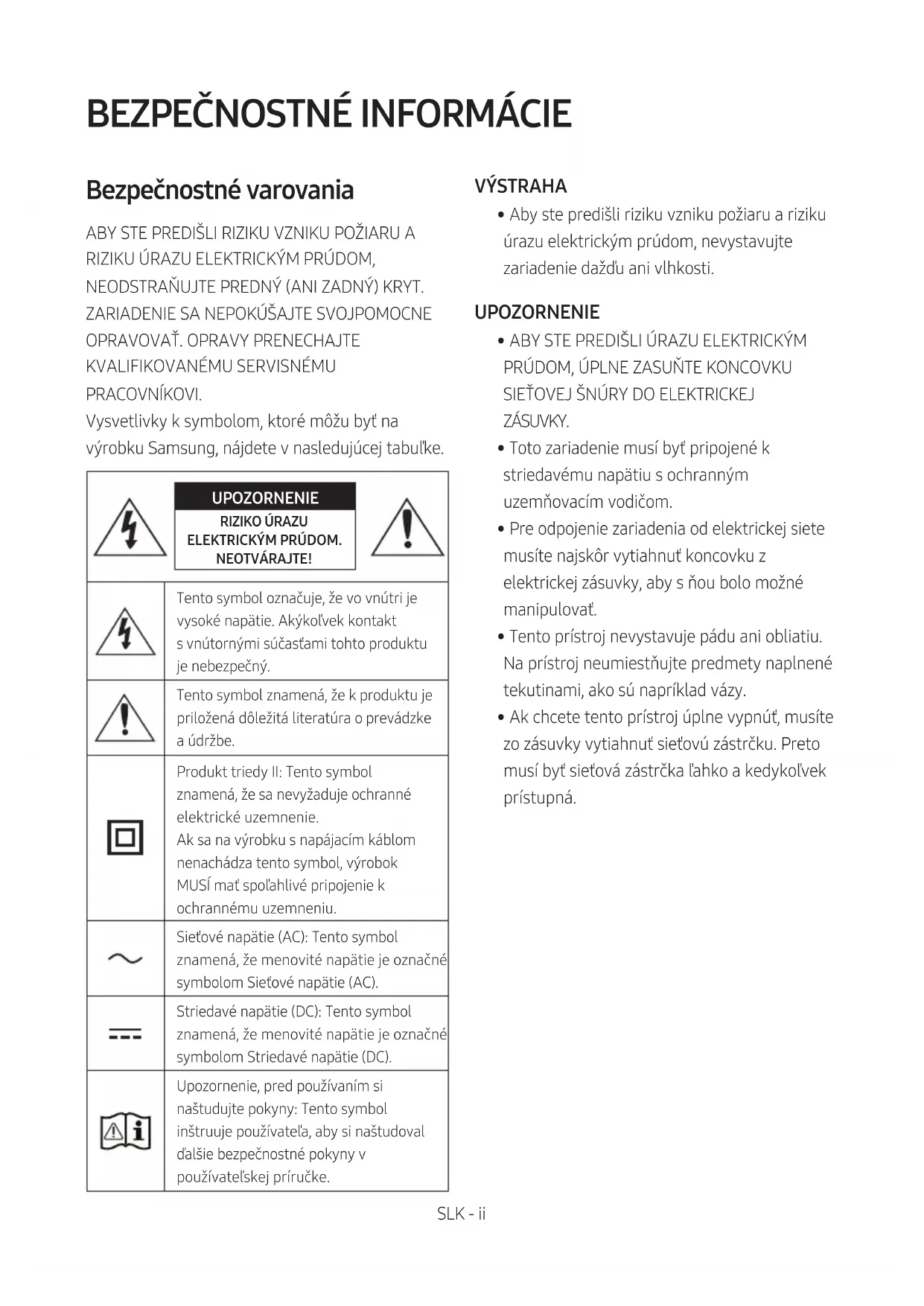

Vysvetlivky k symbolom, ktoré môžu byt na výrobku Samsung, nájdete v nasledujúcej tabul'ke.

	UPOZORNENIERIZIKO ÚRAZUELEKTRICKÝM PRÚDOM.NEOTVÁRAJTE!
	Tento symbol označuje, že vo vnútri je vysoké napätie. Akýkol’vek kontakt s vnútornými súčastami tohto produktu je nebezpečný.
	Tento symbol znamená, že k produktu je priložená dôležitá literatúra o prevádzke a údržbe.
	Produkt triedy II: Tento symbol znamená, že sa nevyžaduje ochranné elektrické uzemnenie.Ak sa na výrobku s napájacím káblom nenachádza tento symbol, výrobok MUSÍ mať spol’ahlivé pripojenie k ochrannému uzemneniu.
	Sietové napätie (AC): Tento symbol znamená, že menovité napätie je označné symbolom Sietové napätie (AC).
	Striedavé napätie (DC): Tento symbol znamená, že menovité napätie je označné symbolom Striedavé napätie (DC).
	Upozornenie, pred používaním si naštudujte pokyny: Tento symbol inštruuje používatel’a, aby si naštudoval ďalšie bezpečnostné pokyny v používatel’skej príručke.

UPOZORNENIE

VÝSTRAHA

- Aby ste predišli riziku vzniku požiaru a riziku úrazu elektrickým prúdom, nevystavujte zariadenie daždu ani vlhkosti.

UPOZORNENIE

• ABY STE PREDIŠLI ÚRAZU ELEKTRICKÝM PRÚDOM, ÚPLNE ZASUŇTE KONCOVKU SIEŤOVEJ ŠNÚRY DO ELEKTRICKEJ ZÁSUVKY.
• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.
• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.
• Tento prístroj nevystavuje pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.
• Ak chcete tento prístroj úplne vypnút, musíte zo zásuvky vytiahnuť sietovú zástrčku. Preto musí byť sietová zástrčka lahko a kedykolvek prístupná.

1. Uistite sa, že prívod striedavého prúdu vo vašej domácnosti zodpovedá požiadavkám na napájanie, ktoré sú uvedené na identifikačnom štítku na spodnej strane produktu. Produkt nainštalujte horizontálne na vhodnú základňu (nábytok), s dostatočným priestorom pre ventiláciu 7 – 10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnút, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.

2. Počas búrky odpojte zástrčku od zásuvky. Vrcholové napätie by kvôli bleskom mohlo poškodit zariadenie.

3. Jednotku nevystavujte priamemu slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobit prehriatie a poruchu zariadenia.

4. Produkt chráňte pred vlhkostou (napr. vázy), nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produkujú silné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnút kondenzácia. Pri prenose jednotky cez zimu počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.

5. Batéria používaná s týmto zariadením obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte. V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

INFORMÁCIE O TEJTO PRÍRUČKE

Používatel'ská príručka má dve časti: túto základnú papierovú POUŽÍVATEL'SKÚ PRÍRUČKU a podrobnú ÚPLNÚ PRÍRUČKU, ktorú si môžete stiahnuť.

V tejto príručke nájdete bezpečnostné pokyny, informácie o inštalácii produktu, o jeho súčastiach, pripojeniach, ako aj špecifikácie produktu.

ÚPLNÚ PRÍRUČKU je dostupný cez online centrum zákazníčkej podpory spoločnosti Samsung nasnímaním QR kódu. Na zobrazenie manuálu na osobnom počítači alebo na mobilnom zariadení si manuál stiahnite vo formáte dokumentu z webovej lokality spoločnosti Samsung. (http://www.samsung.com/support)

Dizajn a špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

OBSAH

01 Kontrola súčastí 2

Predný panel/horný panel zariadenia Soundbar 3

Spodný panel zariadenia Soundbar 4

03 Pripojenie zariadenia Soundbar 5

• Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar ____ 6
• Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia ____ 7

Pripojenie súpravy SWA-8500S (predáva sa samostatne) k zariadeniu Soundbar 8

04 Pripojenie k TV 10

Spôsob 1. Pripojenie pomocou kábla ____ 10

Spôsob 2. Bezdrôtové pripojenie ____ 12

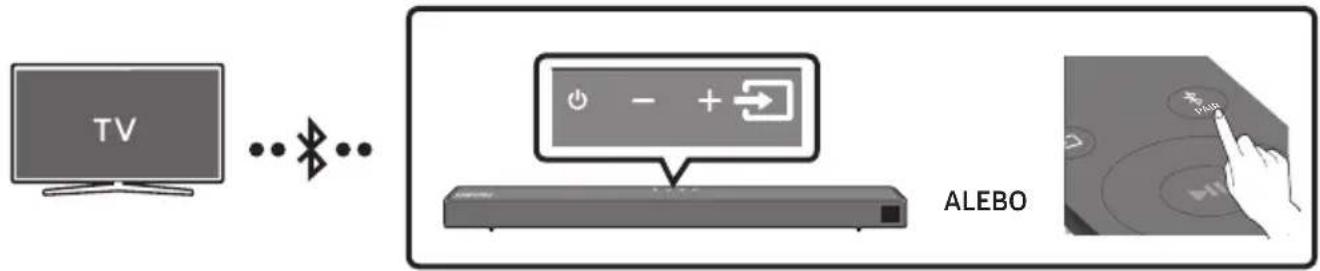

- Pripojenie TV pomocou rozhrania Bluetooth ____ 12

05 Pripojenie externého zariadenia 14

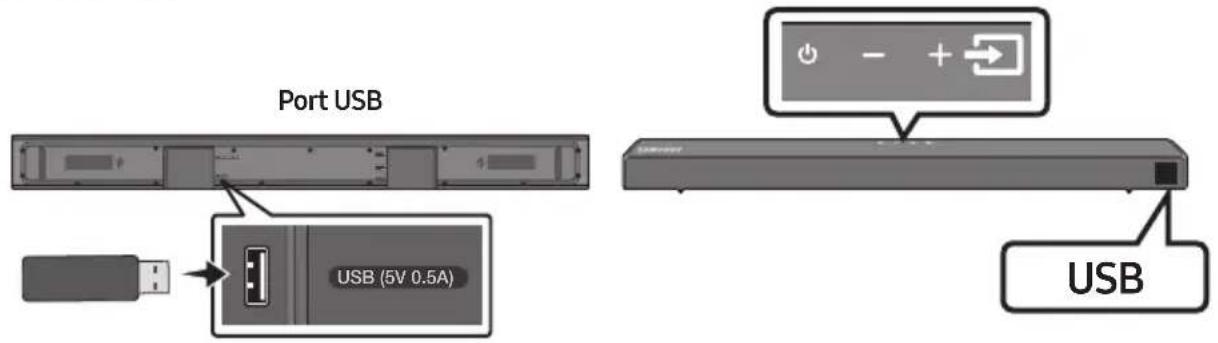

06 Pripojenie úložného zariadenia USB 16

07 Pripojenie mobilného zariadenia 17

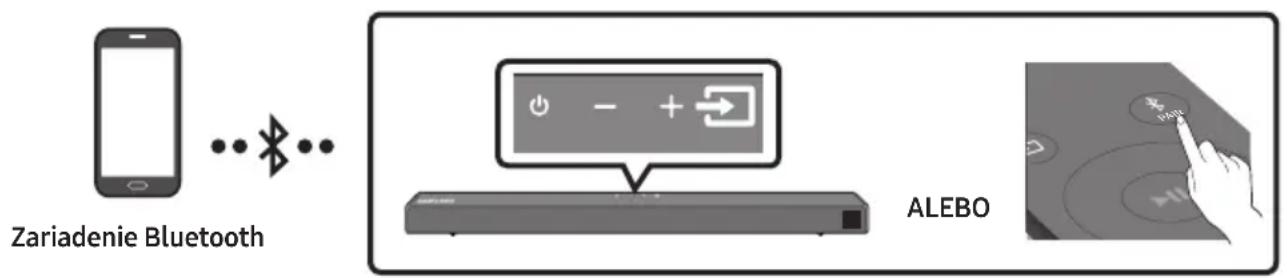

Pripojenie pomocou rozhrania Bluetooth ____ 17

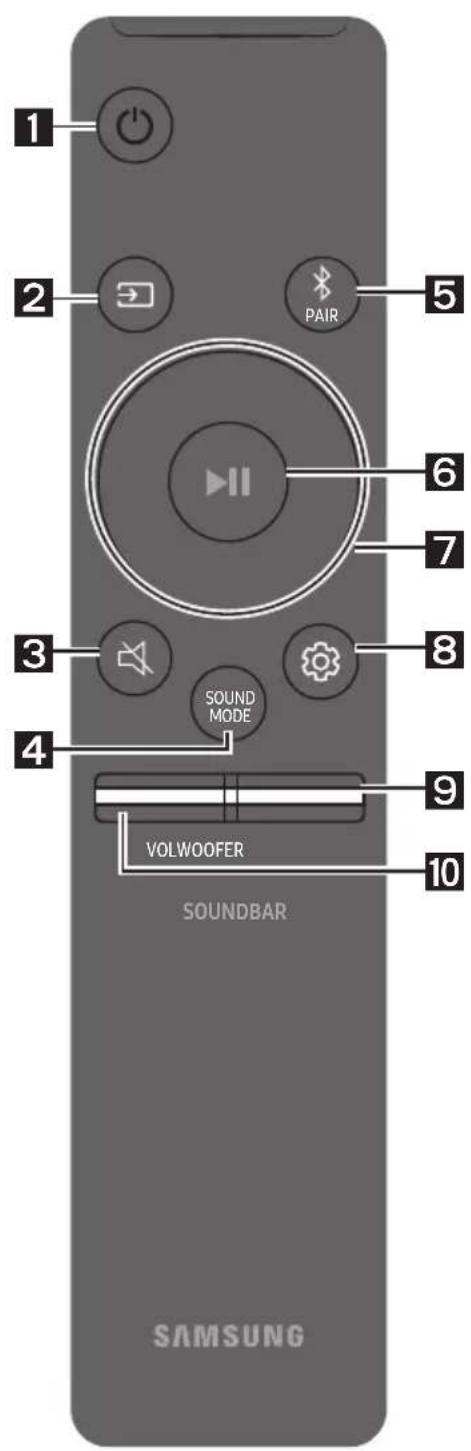

08 Používanie dialkového ovládania 21

Spôsob používania dial'kového ovládania ____ 21

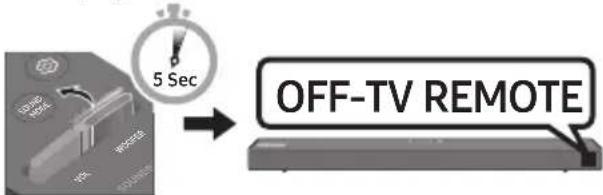

Nastavenie hlasitosti zariadenia Soundbar pomocou dialkového ovládania TV ____ 24

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami) ____ 25

Špecifikácie výstupu pre rôzne režimy zvukových efektov ____ 25

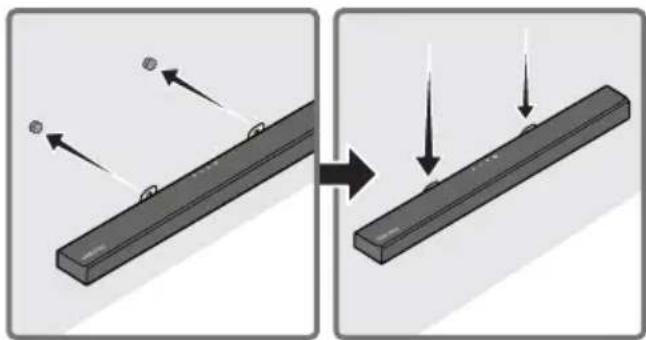

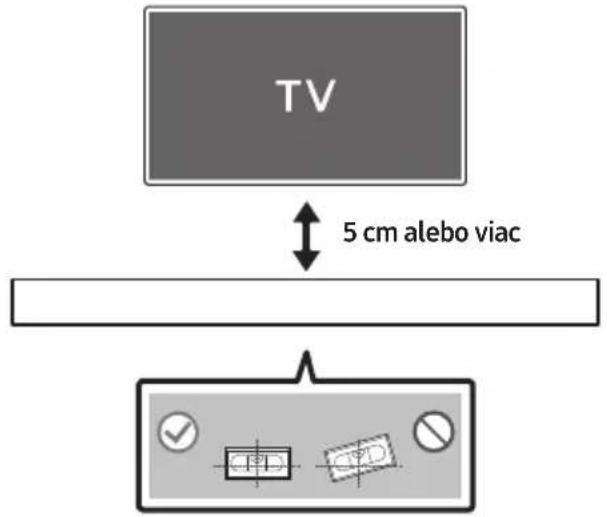

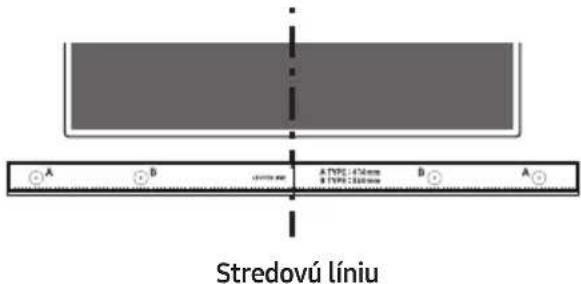

09 Inštalácia nástenného držiaka 26

Upozornenia k inštalácii ____ 26

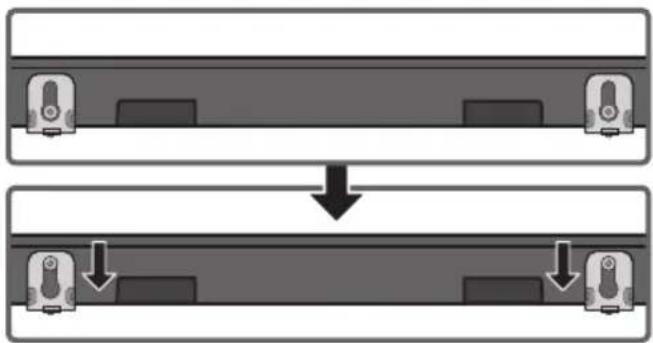

Súčasti na montáž na stenu ____ 26

10 Inštalácia zariadenia Soundbar na stojan televízora 28

11 Aktualizácia softvéru 29

Postup pri aktualizácii 29

12 Riešenie problémov 31

13 Licencie 32

14 Poznámka k licencii s otvoreným zdrojovým kódom 32

15 Dôležitá poznámka ohľadom servisu 32

16 Špecifikácie a príručka 33

Technické údaje 33

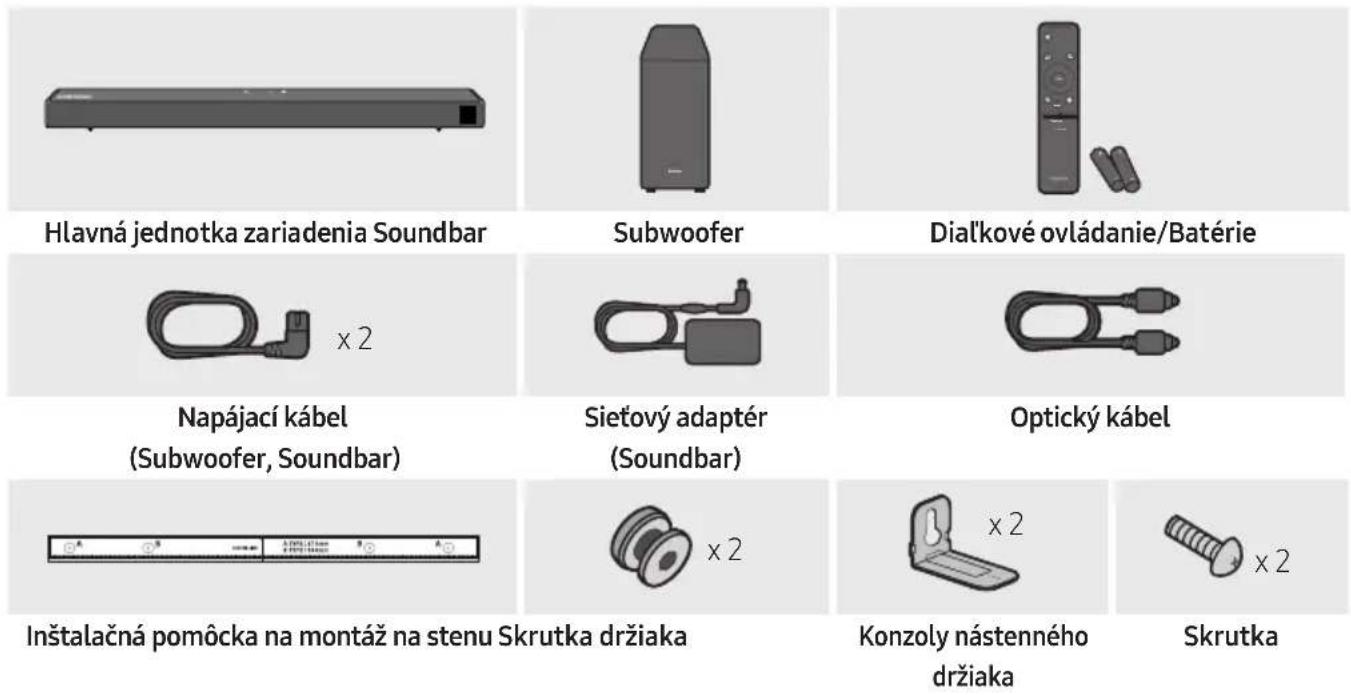

01 KONTROLA SÚČASTÍ

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : Spodná časť Hlavnej Jednotky Zariadenia Soundbar)
• Ak si želáte zakúpiť doplnkové súčasti alebo volitelné káble, obrátte sa na servisné stredisko spoločnosti Samsung alebo oddelenie starostlivosti o zákazníkov spoločnosti Samsung.
• Vzhľad príslušenstva sa môže mierne odlišovať od vyššie uvedených obrázkov.

Posúvajte zadný kryt smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AA (1,5 V) orientované so správnou polaritou. Zasuňte zadný kryt spät na miesto.

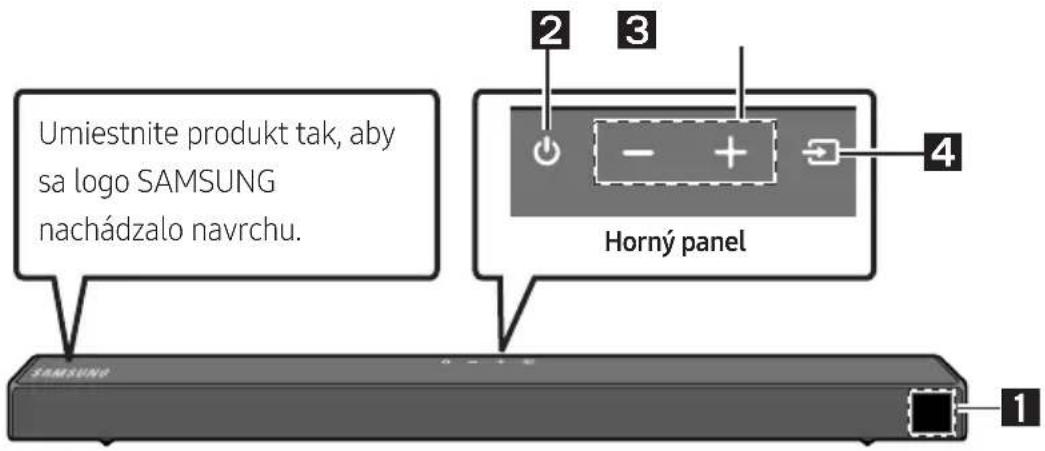

Predný panel/horný panel zariadenia Soundbar

Umiestnite produkt tak, aby sa logo SAMSUNG nachádzalo navrchu. Horný panel 1 2 3 4

1	DisplejZobrazuje stav a aktuálny režim produktu.
2	Tlačidlo (napájanie)Slúži na zapnutie a vypnutie napájania.Funkcia Auto Power DownJednotka sa automaticky vypne v týchto situáciách.- Režim D.IN / HDMI / BT / USB: Ak počas 20 minút nie je prítomný zvukový signál.
3	Tlačidlo -/+ (Hlasitost)Slúži na nastavenie hlasitosti.Pri nastavovaní sa úroveň hlasitosti zobrazí na prednom displeji zariadenia Soundbar.
4	Tlačidlo (Zdroj)Slúži na výber vstupného režimu zdroja.
	Vstupný režim Displej
	Optický digitálny vstup D.IN
	Vstup ARC (HDMI OUT)	D.IN → TV ARC (automatická konverzia)
	Vstup HDMI HDMI
	Režim BLUETOOTH BT
	Režim USB USB
	Ak chcete zapnút režim „BT PAIRING", prepnite zdroj na režim „BT" a potom stlačte a podržte tlačidlo (Zdroj) na viac ako 5 sekúnd.

• Ked' zapojíte sietový kábel, tlačidlo napájania bude fungovať za 4 až 6 sekúnd.
• Ked'zapnete napájanie tejto jednotky, bude predtým, ako začne produkovať zvuk, 4 až 5 sekundové omeškanie.
• Ak si chcete vychutnať iba zvuk zo systému Soundbar, musíte vypnút reproduktory televízora v ponuke nastavenia zvuku na vašom televízore. Obrátte sa na návod na použitie dodaný s vašim televízorom.

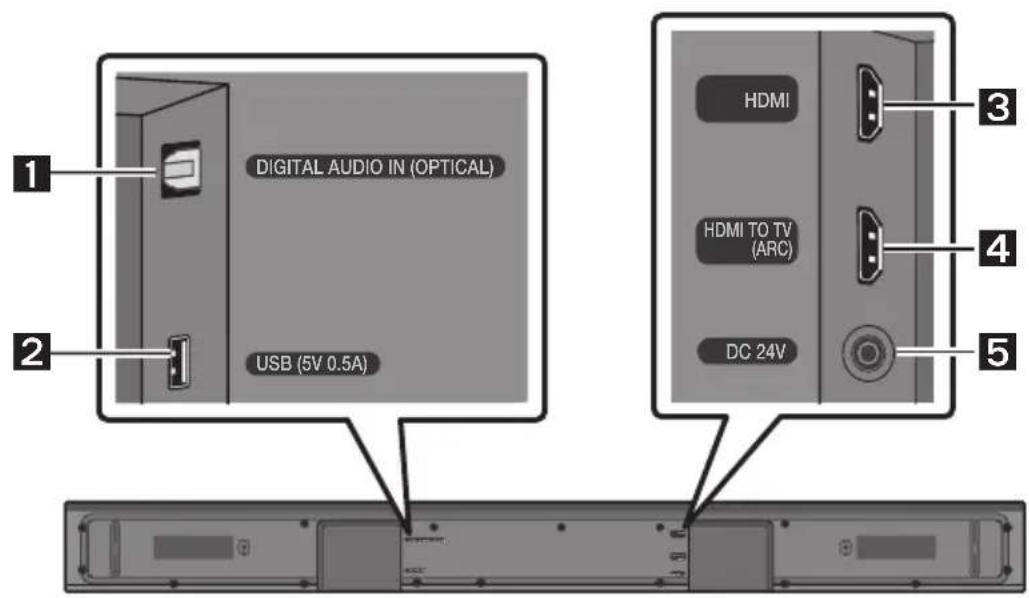

Spodný panel zariadenia Soundbar

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Slúži na pripojenie k digitálnemu (optickému) výstupu externého zariadenia.
2	USB (5V 0.5A)Slúži na pripojenie zariadenia USB na prehrávanie hudobných súborov uložených na zariadení USB prostredníctvom zariadenia Soundbar.
3	HDMISlúži na súčasný vstup digitálnych obrazových a zvukových signálov pomocou kábla HDMI.Slúži na pripojenie k výstupu HDMI externého zariadenia.
4	HDMI TO TV (ARC)Slúži na pripojenie ku konektoru HDMI (ARC) na televízore.
5	DC 24V (Prívod napájania)Slúži na pripojenie sieťového adaptéra.

• Pri odpájaní napájacieho kábla sietového adaptéra zo sietovej zásuvky potiahnite za zástrčku. Netahajte za kábel.
• Nepripájajte túto jednotku ani iné súčasti k sietovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčastami.

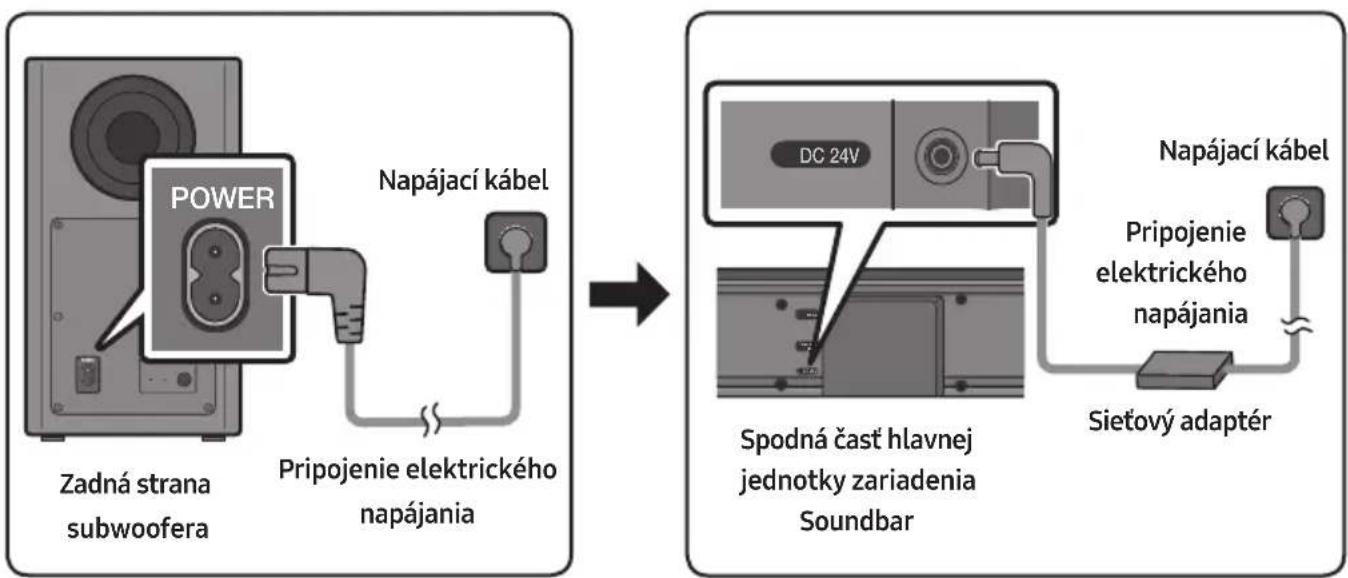

03 PRIPOJENIE ZARIADENIA SOUNDBAR

Pomocou napájacích súčastí zapojte subwoofer a zariadenie Soundbar do elektrickej zásuvky v nasledujúcom poradí:

Pozrite si nákresy uvedené nižšie.

- Ďalšie informácie týkajúce požadovaného elektrického napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : spodná časť hlavnej jednotky zariadenia Soundbar)

- Uistite sa, že sietový adaptér je položený naplocho na stole alebo na podlahe. Ak umiestnite sietový adaptér v zavesenej polohe so vstupom pre kábel striedavého prúdu otočeným smerom nahor, voda alebo iné cudzie látky by mohlí preniknút do adaptéra a spôsobit jeho poruchu.

Ked'je pripojený subwoofer, môžete si vychutnat hlboký basový zvuk.

Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar

- Po dokončení automatického spárovania sa rozsvietia modré indikátory na zadnej strane subwoofera.

Indikátory LED na zadnej strane subwoofera

Indikátor LED	Stav Opis	Riešenie
Modrý	Svieti	Úspešne pripojené(normálna prevádzka)	-
	Bliká Obnovuje sa pripojenie		Skontrolujte, či je napájací kábel priložený k hlavnej jednotke zariadenia Soundbar správne pripojený alebo počkajte 5 minút. Ak blikanie pretrváva, pokúste sa subwoofer pripojiť manuálne. Pozrite si stranu 7.
Červený Sveti		Pohotovostný režim (hlavná jednotka zariadeniaSoundbar je vypnutá)	Skontrolujte, či je napájací kábel správne pripojený ku hlavnej jednotke zariadeniaSoundbar.
		Pripojenie zlyhalo	Zopakujte pripojenie. Pozrite si pokyny k manuálnemu pripojeniu na strane 7.
Červený a modrý	Bliká Porucha		Pozrite si kontaktné údaje servisného strediska spoločnosti Samsung uvedené v tejto príručke.

Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia

Pred manuálnym pripojením postupujte podľa nasledujúcich pokynov:

• Skontrolujte, či sú správne pripojené napájacie káble zariadenia Soundbar a subwoofera.

• Uistite sa, že je zariadenie Soundbar zapnuté.

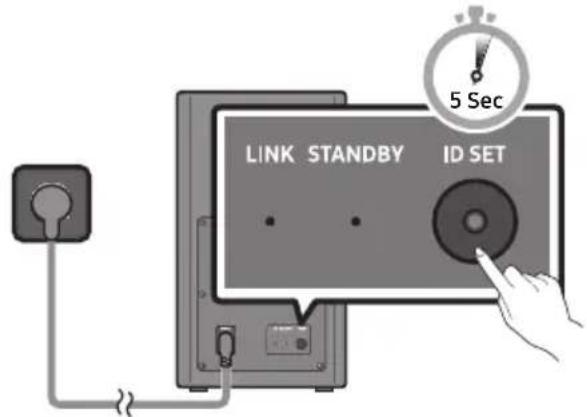

• Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera aspoň na 5 sekúnd.

- Červený indikátor na zadnej strane subwoofera zhasne a začne blikat modrý indikátor.

LINK STANDBY ID SET 5 Sec

Zadná strana subwoofera

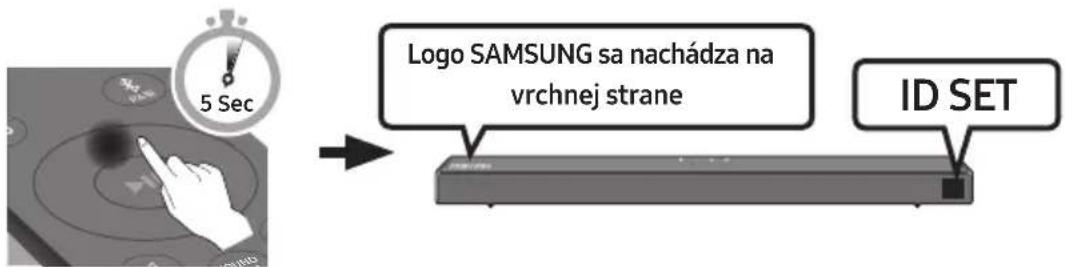

1. Stlačte a podržte tlačidlo Hore na dialkovom ovládači dlhšie ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked'ukončíte ID SET, zariadenie Soundbar sa automaticky zapne.

5 Sec Logo SAMSUNG sa nachádza na vrchnej strane ID SET

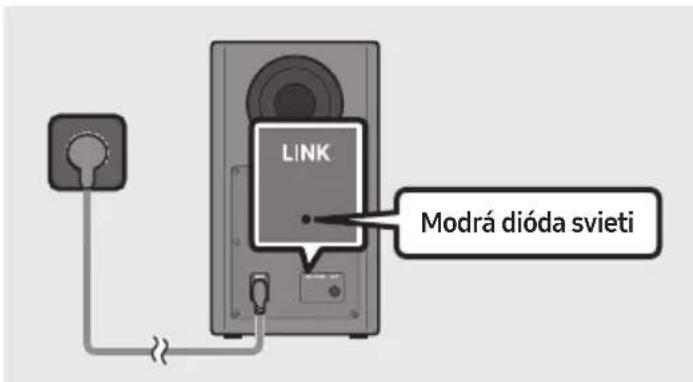

1. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

LINK Modrá dióda svieti

Po vytvorení spojenia medzi zariadením Soundbar a bezdrôtovým subwooferom LED dióda LINK prestane blikat a rozsvieti sa neprerušovane modrou farbou.

POZNÁMKY

• Nepripájajte napájací kábel tohto produktu alebo televízora k sietovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčastami.
• Pred premiestňovaním alebo inštaláciou tohto produktu je nevyhnutné vypnút napájanie a odpojit napájací kábel.
• Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor LED STANDBY najskôr niekol'kokrát zabliká na modro a potom sa rozsvieti na červeno.
• Ak v blízkosti zariadenia Soundbar používate zariadenie, ktoré využíva rovnakú frekvenciu (5,8 GHz) ako zariadenie Soundbar, v dôsledku rušenia môže dôjst k prerušeniu zvuku.
• Maximálna vzdialenost na prenos bezdrôtového signálu je približne 10 metrov od hlavnej jednotky, môže sa však líšit v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a bezdrôtovým subwooferom nachádza železobetónová alebo kovová stena, systém môže byt nefunkčný, pretože kov znemožňuje prechod bezdrôtového signálu.

UPOZORNENIA

• Antény na príjem bezdrôtového signálu sú zabudované do bezdrôtového subwoofera. Zabezpečte, aby sa jednotky nedostali do kontaktu s vodou ani vlhkostou.
• Na optimálny poslucháčsky zážitok sa uistite, že v priestore okolo bezdrôtového subwoofera a modulu bezdrôtového prijímača (predáva sa samostatne) sa nenachádzajú žiadne prekážky.

Pripojenie súpravy SWA-8500S (predáva sa samostatne) k zariadeniu Soundbar

Prejdite na skutočný bezdrôtový priestorový zvuk pripojením bezdrôtovej zadnej reproduktorovej súpravy Samsung (SWA-8500S, predáva sa samostatne) k zariadeniu Soundbar.

1. Pripojte modul bezdrôtového prijímača k 2 priestorovým reproduktorom.

– Káble reproduktorov sú farebne označené.

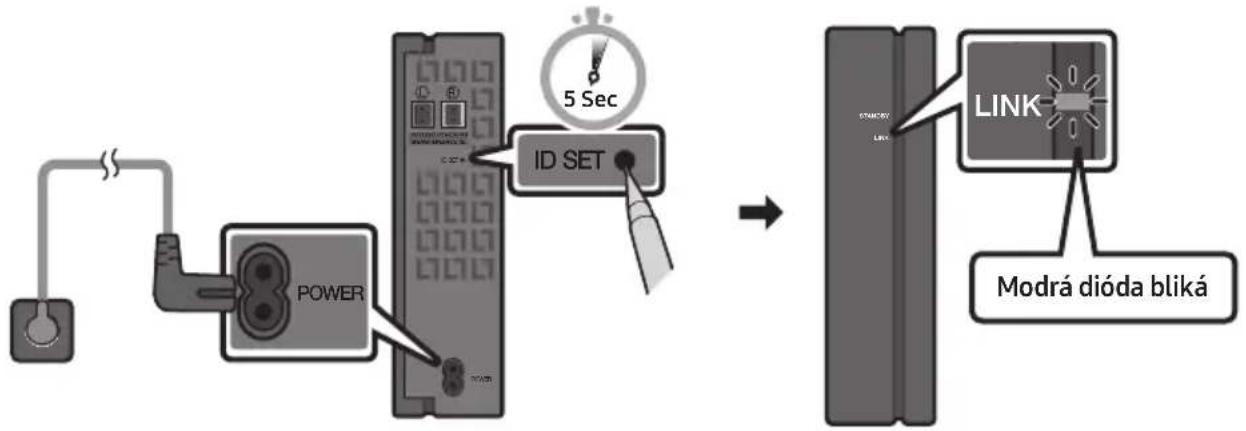

- LED indikátor LINK (modrý LED indikátor) na module bezdrôtového prijímača bliká. Ak LED indikátor nebliká, stlačte tlačidlo ID SET na zadnej strane modulu bezdrôtového prijímača hrotom pera na 5 – 6 sekúnd, kým LED indikátor LINK nezačne blikat (na modro). Viac informácií o LED indikátore nájdete v užívatel'skej príručke pre model SWA-8500S.


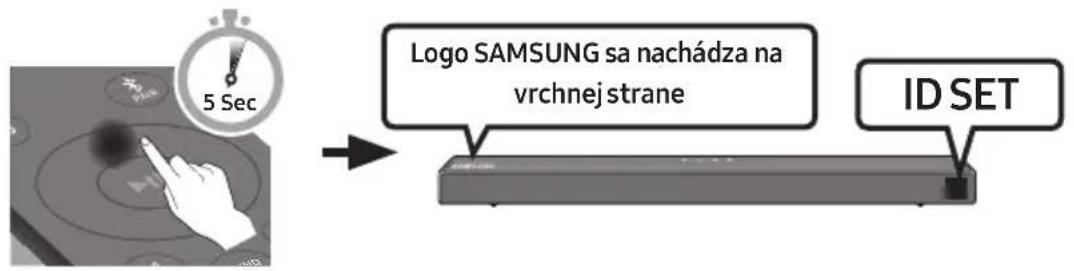

1. Stlačte a podržte tlačidlo Hore na dialkovom ovládači dlhšie ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked'ukončite IDSET, zariadenie Soundbar sa automaticky zapne.

5 Sec Logo SAMSUNG sa nachádza na vrchnej strane ID SET

UPOZORNENIE

- Ak zariadenie Soundbar počas pripájania k zariadeniu SWA-8500S práve prehráva hudbu, zo subwooferu sa môže krátko ozvať praskanie počas dokončenia spojenia.

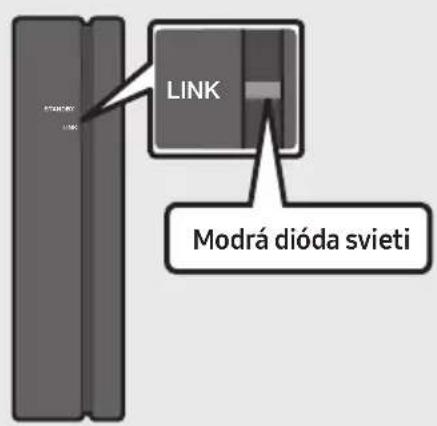

1. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

LINK Modrá dióda svieti

Po vytvorení spojenia medzi zariadením Soundbar a modulom bezdrôtového prijímača LED dióda LINK prestane blikať a rozsvieti sa neprerušovane modrou farbou.

1. Ak sa pripojenie zariadenia SWA-8500S nepodarilo, zopakujte postup od kroku 2.

04 PRIPOJENIE K TV

Zvuk z TV môžete počúvať pomocou zariadenia Soundbar prostredníctvom káblového alebo bezdrôtového pripojenia.

- Ked'je zariadenie Soundbar pripojené k vybratým televízorom Samsung, zariadenie Soundbar možno ovládat pomocou dial'kového ovládania televízora.

• Túto funkciu podporujú televízory Samsung Smart TV 2017 a novšie, ktoré podporujú rozhranie Bluetooth, ked'sa zariadenie Soundbar pripojí k televízoru pomocou optického kábla.
• Táto funkcia takisto umožňuje používať ponuku televízora na úpravu zvukového poľa a rôznych nastavení, ako aj hlasitosti a stlmenia zvuku.

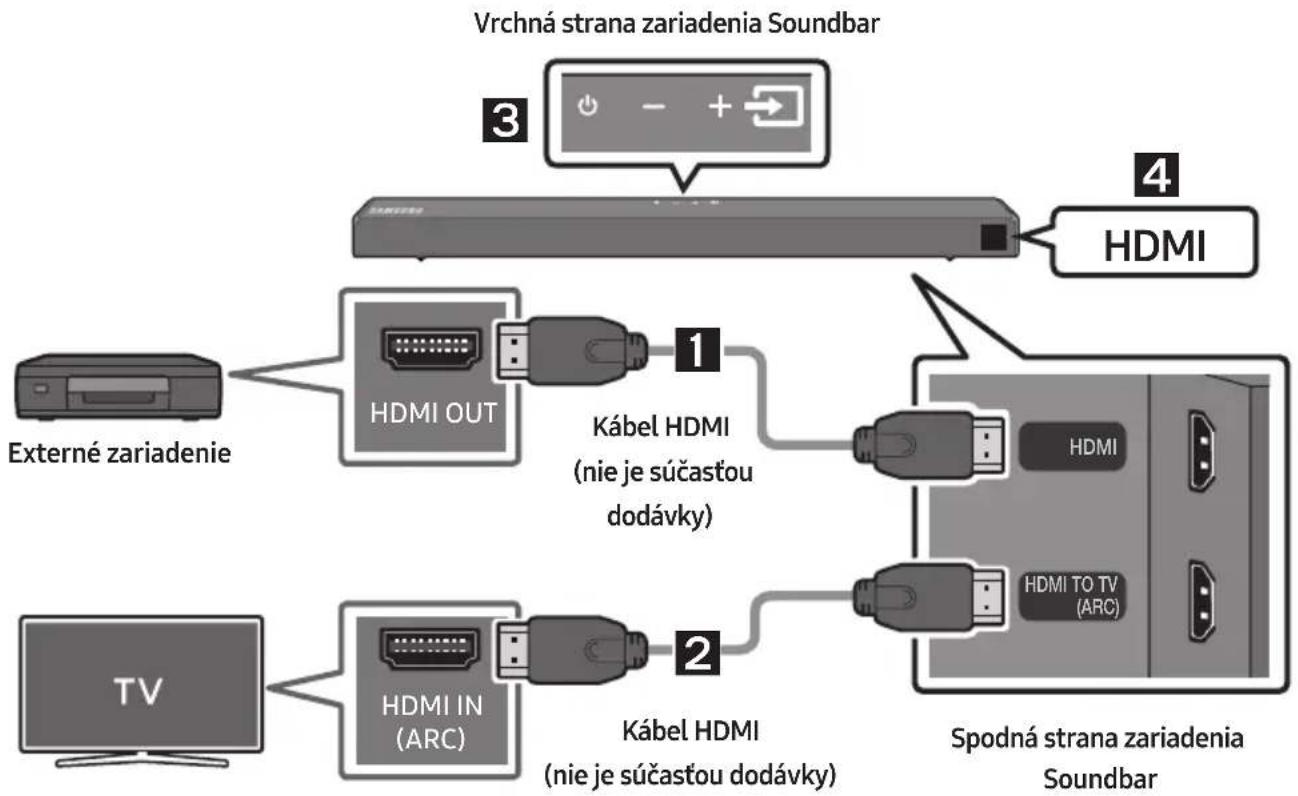

Spôsob 1. Pripojenie pomocou kábla

Pokial'su signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát“ nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnať vyššiu kvalitu zvuku. (V závislosti od výrobcu televízora sa v ponuke televízora môžu používať rôzne slová pre technológie Dolby Digital a PCM.)

1. Ked'je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI (nie je súčastou dodávky) podla znázornenia na obrázku.

2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a zariadenie Soundbar bude prehrávat zvuk TV.

3. Ak nepočuť zvuk televízora, stlačením tlačidla (Zdroj) na dial'kovom ovládaní alebo na vrchnej strane zariadenia Soundbar prepnite do režimu „D.IN“. Na obrazovke sa postupne zobrazia položky „D.IN“ a „TV ARC“ a bude sa prehrávať zvuk TV.

4. Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte či je kábel HDMI (nie je súčastou dodávky) pripojený ku správnemu portu.
5. Pomocou tlačidiel hlasitosti na dialkovom ovládaní TV môžete zmenit hlasitost zariadenia Soundbar.

POZNÁMKY

• HDMI je rozhranie, ktoré umožňuje digitálny prenos obrazových a zvukových údajov pomocou jedného konektora.
• Ak sa na televízore nachádza port ARC, pripoite kábel HDMI k portu HDMI IN (ARC).
• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s iadrom použite kábel s priemerom menším ako 14 mm.
• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje funkciu ARC.

Spôsob 2. Bezdrôtové pripojenie

Pripojenie TV pomocou rozhrania Bluetooth

Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

- Naraz možno pripojiť len jeden TV.

TV ALEBO

Prvé pripojenie

1. Vyberte režim Bluetooth na TV. (Đalšie informácie nájdete v príručke k TV.)

2. Vyberte položku „[AV] Samsung Soundbar T6-Series“ zo zoznamu na obrazovke TV. Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Need Pairing“ alebo „Paired“. Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.

1. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.

Ak pripojenie zariadenia zlyhá

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a prepnite do iného režimu okrem „BT“.

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoved' zo zariadenia Soundbar. (Požadovaný čas sa môže líšiť v závislosti od modelu TV.)
• Ak chcete zrušit automatické spojenie prostredníctvom funkcie Bluetooth medzi zariadením Soundbar a televízorom, stlačte tlačidlo Vlavo na dialkovom ovládači na 5 sekúnd, ked'je zariadenie Soundbar v stave „BT READY“. (Prepínanie Zapnuté → Vypnuté)

V čom spočíva rozdiel medzi možnostami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhl'adávať predtým pripojené televízory alebo pripojit' predtým pripojené mobilné zariadenie k zariadeniu Soundbar.
• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo ✝ PAIR na dial'kovom ovládaní alebo stlačte a aspoň 5 sekúnd podržte tlačidlo 📄 (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.)

POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa po 20 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stat, že zariadenie Soundbar správne neuskutoční vyhladávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:

– ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
– Ak sú so zariadením Soundbar súčasne spárované dve alebo viac zariadení Bluetooth.
- ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovat rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd'.

05 PRIPOJENIE EXTERNÉHO ZARIADENIA

Pripojte sa k externému zariadeniu pomocou káblového pripojenia alebo rozhrania Bluetooth, aby ste prostredníctvom zariadenia Soundbar mohli prehrávať zvuk z externého zariadenia.

1. Pomocou digitálneho optického kábla pripojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavnej jednotke ku konektoru OPTICAL OUT zdrojového zariadenia.
2. Vyberte režim „D.IN“ stlačením tlačidla (Zdroj) na hornom paneli alebo na dialkovom ovládaní.

Pripojenie pomocou kábla HDMI

1. Pomocou kábla HDMI (nie je súčasťou dodávky) pripojte konektor HDMI na zadnej strane produktu ku konektoru HDMI OUT na vašom digitálnom zariadení.
2. Pomocou kábla HDMI (nie je súčastou dodávky) pripojte konektor HDMI TO TV (ARC) na zadnej strane produktu ku konektoru HDMI IN na TV.
3. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a následne vyberte možnosť „HDMI“.
4. Režim „HDMI“ sa zobrazí na paneli displeja zariadenia Soundbar a bude sa prehrávať zvuk.

06 PRIPOJENIE ÚLOŽNÉHO ZARIADENIA USB

Prostredníctvom zariadenia Soundbar môžete prehrávať hudobné súbory uložené v pamätových zariadeniach USB.

Port USB USB (5V 0.5A) USB

1. Pripojte zariadenie USB k portu USB na spodnej časti výrobku.
2. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a následne vyberte možnost „USB“.
3. Na displeji sa zobrazí položka „USB“.
4. Prehrajte hudobné súbory uložené v pamätovom zariadení USB prostredníctvom zariadenia Soundbar.

- Zariadenie Soundbar sa automaticky vypne (Auto Power Down), ak sa počas viac ako 20 minút nepripojilo žiadne zariadenie USB.

Zoznam kompatibility

Prípona	Kodek	Vzorkovacia frekvencia	Dátový tok
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 KB/s
	MPEG1 Layer3	32 kHz ~ 48 kHz 32 ~ 320 KB/s
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 KB/s
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 KB/s
*.wma	WMA7/8/9 (iba zvuk)	32 kHz ~ 48 kHz 32 ~ 320 KB/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 KB/s
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 iba zvuk)	32 kHz ~ 48 kHz 32 ~ 320 KB/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 KB/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 KB/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 KB/s

- Ak sa na zariadení USB nachádza príliš mnoho priečinkov a súborov, prístup k nim a prehrávanie pomocou zariadenia Soundbar môže určitý čas trvať.

07 PRIPOJENIE MOBILNÉHO ZARIADENIA

Pripojenie pomocou rozhrania Bluetooth

Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

- Súčasne je možné pripojiť jeden televízor alebo dve zariadenia Bluetooth.

Zariadenie Bluetooth ALEBO

Prvé pripojenie

1. Prostredníctvom zariadenia Soundbar prehrajte hudobné súbory zo zariadenia pripojeného pomocou rozhrania Bluetooth.

Ak pripojenie zariadenia zlyhá

- Po prvom pripojení zariadenia Soundbar k mobilné zariadenie použite režim „BT READY” na opätovné pripojenie.

V čom spočíva rozdiel medzi možnostami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhl'adávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.
• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojit nové zariadenie. (Stlačte tlačidlo ✝ PAIR na dial'kovom ovládaní alebo stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.)

POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa po 20 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stat, že zariadenie Soundbar správne neuskutoční vyhl'adávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:

– ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
- ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth,
- ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovat rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd'.

- Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).

• Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).
• Produkt Soundbar nemôžete pripájať k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).
• Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV] Samsung Soundbar T6-Series“ v zozname vyhladanych zariadení automaticky prepnete zariadenie Soundbar do režimu „BT“.

- Dostupné len v prípade, ked'je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).

- Zariadenie Soundbar sa objaví v zozname vyhl'adaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY“.

Zapnutie funkcie Bluetooth Power (SOUND MODE)

Ak sa zariadenie Bluetooth, ktoré bolo v minulosti spárované, pokúša o spárovanie so zariadením Soundbar, ked'je zapnutá funkcia Bluetooth Power a zariadenie Soundbar je vypnuté, zariadenie Soundbar sa automaticky zapne.

1. Ked'je zariadenie Soundbar zapnuté, stlačte tlačidlo SOUND MODE na dial'kovom ovládaní a podržte ho viac ako 5 sekúnd.
2. Na displeji zariadenia Soundbar sa zobrazí správa „ON-BLUETOOTH POWER“.

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Zariadenie s rozhraním Bluetooth môžete odpojit od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

• Zariadenie Soundbar sa odpojí.
- Ked'sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“.

Odpojenie zariadenia Soundbar od zariadenia Bluetooth

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoved' zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)
• Ked'sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“.

POZNÁMKY

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost' medzi zariadením. Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa automaticky vypne po 20 minútach v pohotovostnom stave.

Viac o rozhraní Bluetooth

Bluetooth je technológia, ktoré umožňuje zariadeniam kompatibilným s rozhraním Bluetooth l'ahké vzájomné prepájanie pomocou krátkeho bezdrôtového spojenia.

• Zariadenie s rozhraním Bluetooth môže spôsobovať šum alebo poruchy, v závislosti od použitia, ked:
• Časť tela je v kontakte s prijímacím/vysielacím systémom zariadenia s rozhraním Bluetooth alebo zariadenia Soundbar.
• Je vystavené elektrickým výkyvom z prekážok spôsobeným stenou, rohom alebo predelením miestnosti.
• Je vystavené elektrickému rušeniu zariadeniami s rovnakým frekvenčným pásmom, vrátane medicínskych zariadení, mikrovlných rúr alebo bezdrôtových sietí LAN.

- Čím je vzdialenost medzi zariadením Soundbar a zariadením s rozhraním Bluetooth väčšia, tým je kvalita horšia.

Ak vzdialenost presiahne prevádzkový dosah rozhrania Bluetooth, spojenie sa stratí.

- V miestach so slabou citlivostou príjmu nemusí spojenie rozhraním Bluetooth pracovať správne.

- Pripojenie Bluetooth funguje len v blízkosti prijímača. Spojenie sa automaticky preruší, ak je vzdialenost mimo tento dosah. Dokonca aj v tomto dosahu môžu kvalitu zvuku znížit prekážky, akými sú napríklad steny alebo dvere.

- Toto bezdrôtové zariadenie môže počas svojej prevádzky spôsobovať elektrické rušenie.

Viacnásobné pripojenie rozhrania Bluetooth

Zariadenie Soundbar je možné súčasne pripojit k 2 zariadeniam Bluetooth.

1. Pripojte k zariadeniu Soundbar najviac dve zariadenia Bluetooth. (Pozrite si stranu 17)

2. Spustite prehrávanie hudby z jedného z pripojených zariadení Bluetooth, ked'sú pripojené dve zariadenia.

3. Ak chcete prehrat hudbu zo zariadenia Bluetooth „B“, kým sa prehráva hudba zo zariadenia „A“, pozastavte alebo zastavte prehrávanie zo zariadenia „A“ a spustite prehrávanie zo zariadenia „B“. Zariadenie neprepne na prehrávanie hudby zo zariadenia „B“, ak najprv nepozastavíte alebo nezastavíte zariadenie „A“.

4. Pri starších verziách ako AVRCP V1.4 sa môže prehrávanie hudby zo zariadenia prepnút s oneskorením.

POZNÁMKY

• Ak sa pokúsite pripojiť tretie zariadenie Bluetooth, zariadenie A alebo B sa odpojí. (Odpojí sa zariadenie, z ktorého sa práve neprehráva hudba.)
• Naraz môže byť pripojený len jeden televízor Samsung TV alebo 2 zariadenia Bluetooth.
• Zariadenie Soundbar sa od zariadení Bluetooth odpojí, ked'zaznamená požiadavku o pripojenie z televízora Samsung TV.

08 POUŽÍVANIE DIAL'KOVÉHO OVLÁDANIA

Spôsob používania dialkového ovládania

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Napájanie	Slúži na zapnutie a vypnutie zariadenia Soundbar.
2	Zdroj	Stlačením vyberte zdroj pripojený k zariadeniu Soundbar.
3	Stlmenie	Stlačením tlačidla (Stlmenie) stlmíte zvuk.Opätovným stlačením tlačidla zrušíte stlmenie zvuku.
4	SOUND MODE	Požadovaný zvukový efekt môžete zvolit výberom položky STANDARD, SURROUND SOUND, GAME, SMART SOUND alebo DTS VIRTUAL:X.- STANDARDPrehrávanie normálneho zvuku.- SURROUND SOUNDŠiršie zvukové pole, než je bežné.- GAMEStereoskopický zvuk, ktorý vás vtiahne priamo doprostred hernej akcie.- SMART SOUNDAnalýza obsahu v reálnom čase a automatické nastavenie optimálneho zvukového poľa na základe vlastností obsahu.- DTS VIRTUAL:XPodmanivý 3D zvuk pri každom type obsahu.

		DRC (Dynamic Range Control)Umožňuje uplatniť ovládanie dynamického rozsahu stôp s technológiou Dolby Digital. Ked’je zariadenie Soundbar vypnuté, stlačte a podržte tlačidloSOUND MODE, ktoré vám umožní zapnúť a vypnúť funkciu DRC (Dynamic Range Control. Pri zapnutej funkcii DRC sa zníži úroveň hlasných zvukov. (Zvuk môže byť skreslený.)Bluetooth PowerTáto funkcia zariadenie Soundbar pri prijatí žiadosti o pripojenie od predtým pripojeného televízora alebo zariadenia Bluetooth automaticky vypne.Nastavenie je predvolene zapnuté.–Stlačte tlačidloSOUND MODEa podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).
5	BluetoothPAIR	Stlačte tlačidloPAIR. Na displeji zariadenia Soundbar sa zobrazí správa „BT PAIRING“. V tomto režime môžete pripojiť zariadenie Soundbar k novému zariadeniu Bluetooth, a to tak, že v zariadení Bluetooth vyberiete zo zoznamu zariadenie Soundbar.
6	Prehrávanie/Pozastavenie	Stlačením tlačidla▶II dočasne pozastavíte prehrávanie hudobného súboru.Ak stlačíte tlačidlo znova, hudobný súbor sa bude prehrávať.
7	Hore/Dole/Vlavo/Vpravo	Stlačením vyznačených častí vyberiete smer Hore/Dole/Vlavo/Vpravo.Stláčaním možností Hore/Dole/Vlavo/Vpravo na tomto tlačidle môžte vybrať alebo nastaviť funkcie.OpakovanieAk chcete použiť funkciu opakovania v režime „USB“, stlačte tlačidloHore.Preskočenie hudbyStlačením tlačidlaVpravo vyberiete nasledujúci hudobný súbor. Stlačením tlačidlaVlavo vyberiete predchádzajúci hudobný súbor.ID SETStlačte a na 5 sekúnd podržte tlačidloHore, čím dokončíte postupID SET(pri pripájaní doplnkového produktu).Funkcia obmedzenia hlasitostiFunkcia Obmedzenie hlasitosti slúži na ochranu sluchu. Ked'je hlasitosť nastavená na úroveň vyššiu ako 20 a zapnete zariadenie Soundbar, prostredníctvom funkcie sa hlasitosť zníži na 20.- Predvolená hodnota funkcie Obmedzenie hlasitosti je Vypnutá. Ak ju chcete aktivovať, musíte ju zapnúť.- Ked'je funkcia Obmedzenie hlasitosti zapnutá, zostane zapnutá aj po vypnutí napájania.- Ak chcete zapnúť alebo vypnúť funkciu Obmedzenie hlasitosti, stlačte a podržte tlačidloDolena dial'kovom ovládači na 5 sekúnd. Ked'je funkcia Obmedzenie hlasitosti vypnutá, na prednom displeji sa zobrazí nápis „V FREE". Ked'je funkcia zapnutá, zobrazí sa „V LOCK”.
8	Ovládaniezvuku	Môžete vybrať položkuTREBLE, BASSaleboAUDIO SYNC.Na ovládanie hlasitosti zvuku vysokých alebo hlbokých tónov stlačte tlačidloOvládanie zvukua vyberte možnosťTREBLEaleboBASS. Následne pomocou tlačidielHore/Doleupravte hlasitosť v rozsahu -6 až+6.Ak chcete nastaviť zvuk pre jednotlivé frekvenčné pásma, stlačte a asi na 5 sekúnd podržte tlačidlo(Ovládanie zvuku). Vybrať si môžete z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlačidielVlavo/Vpravo, pričom každů z nich možno nastaviť v rozsahu -6 až +6 pomocou tlačidielHore/Dole.Ak nie je zosynchronizovaný obraz z televízora so zvukom zo zariadenia Soundbar, stlačte tlačidloOvládanie zvuku, vyberte možnosťAUDIO SYNCa následne pomocou tlačidielHore/Dolenastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd.(Táto možnosť nie je k dispozícii v režime „USB" ani „BT".)Ak sú pripojené priestorové reproduktory, funkciu zadného reproduktora je možné zapnúť/vypnúť pomocou tlačidielHore/Doleumožňujúcich upraviť hlasitosť v rozsahu -6 až +6.MožnosťAUDIO SYNCje podporovaná len pri niektorých funkciách.
9	WOOFER	Zatlačením tlačidliaWOOFERdopredu alebo dozadu nastavte hlasitosť subwoofera na úroveň -12 alebo -6 až +6. Stlačením tlačidla nastavíte hlasitosť subwoofera na úroveň 0.
10	VOL	Zatlačením tlačidlaVOLdopredu alebo dozadu nastavte hlasitosť.StlmenieStlačením tlačidlaVOLstlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku.

Nastavenie hlasitosti zariadenia Soundbar pomocou dial'kového ovládania TV

Ak máte televízor Samsung, môžete nastavit hlasitost zariadenia Soundbar priamo na infračervenom dialkovom ovládaní, ktoré bolo súčastou balenia vášho televízora Samsung.

Najprv v ponuke vášho televízora Samsung nastavte výstup zvuku televízora na externé reproduktory. Potom na vašom dial'kovom ovládaní Samsung upravte hlasitost zariadenia Soundbar. Viac informácií nájdete v používatel'skej príručke k televízoru. V predvolenom režime tejto funkcie sa na ovládanie používa dial'kové ovládanie televízora Samsung. Ak vlastníte televízor inej značky ako Samsung, zmenu nastavenia tejto funkcie vykonajte podľa nižšie uvedených pokynov.

1. Vypnite zariadenie Soundbar.

BYE

1. Ak si neželáte používať túto funkciu, stlačte tlačidlo Hore a opakovane na 5 sekúnd podržte tlačidlo WOOFER, až kým sa na displeji nezobrazí „OFF-TV REMOTE“.

5 Sec OFF-TV REMOTE

1. Ak si želáte na ovládanie zariadenia Soundbar používať dialkové ovládanie k vášmu televízoru, stlačte tlačidlo Hore a opakovane na 5 sekúnd podržte tlačidlo WOOFER, až kým sa na displeji nezobrazí „ALL-TV REMOTE“. Potom v ponuke vášho televízora zvolte externé reproduktory.

5 Sec ALL-TV REMOTE

– V závislosti od dial'kového ovládania nemusí byť táto funkcia k dispozícii.

– Výrobcovia, ktorí podporujú túto funkciu: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami)

Skryté tlačidlo		Referenčná strana
Tlačidlo na dialkovom ovládaní Funkcia
WOOFER (Hore)	Dialkového ovládania televízora zap./vyp.(Pohotovostný režim)	Strana 24
▶II (Prehrávanie/Pozastavenie)	Inicializácia (Pohotovostný režim)	Strana 29
Vlavo	Zapnutie/vypnutie automatickéhopripojenia televízora(BT pripravené)	Strana 13
Hore	ID SET (Pohotovostný režim)	Strana 22
Dole	Obmedzenie hlasitosti zap./vyp.(Pohotovostný režim)	Strana 23
[700K] (Ovládanie zvuku)	7-pásmový EQ Strana 23
SOUND MODE	DRC ON/OFF (Pohotovostný režim) Strana 22
	Bluetooth Power Strana 22

Špecifikácie výstupu pre rôzne režimy zvukových efektov

Effect Vstup			Výstup
			Bez bezdrôtového zadného reproduktora	S bezdrôtovým zadným reproduktorom
[SIGNATURE] SOUND MODE	STANDARD	2.0 k	2.1 k 4.1 k
		5.1 k 3.1 k 5.1 k
	SURROUND SOUND	2.0 k	3.1 k 5.1 k
		5.1 k 3.1 k 5.1 k
	GAME	2.0 k	3.1 k 5.1 k
		5.1 k 3.1 k 5.1 k
	SMART SOUND	2.0 k	3.1 k 5.1 k
		5.1 k 3.1 k 5.1 k
	DTS VIRTUAL:X	2.0 k	3.1 k 5.1 k
		5.1 k 3.1 k 5.1 k

• Súpravu bezdrôtového zadného reproduktora od spoločnosti Samsung si môžete zakúpiť samostatne. Ak si súpravu chcete zakúpiť, obrátte sa na predajcu, u ktorého ste si zakúpili zariadenie Soundbar.

09 INŠTALÁCIA NÁSTENNÉHO DRŽIAKA

Upozornenia k inštalácii

• Inštalujte len na zvislú stenu.
• Neinštalujte na miestach s vysokou teplotou alebo vlhkostou.
• Overte si, či nosnost steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvolte iné miesto inštalácie.

- Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atd'). Ak je to možné, upevnite montážne skrutky do nosníkov v stene.

- Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevnit zariadenie Soundbar.

- Priemer: M5

– Dížka: Odporúča sa L 35 mm alebo väčšia dížka.

- Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu.

- Pred inštaláciou sa uistite, že je jednotka vypnutá a odpojená zo zásuvky. V opačnom prípade by mohlo dôjst k zásahu elektrickým prúdom.

Súčasti na montáž na stenu

A B A TYPE: 430mm B TYPE: 340mm B A

Inštalačná pomôcka na montáž na stenu

Konzoly nástenného držiaka

1. Na povrch steny sa umiestni Inštalačná pomôcka na montáz na stenu.

2. Inštalačná pomôcka na montáz na stenu musí byť umiestnená vodorovne.

3. Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV.

TV 5 cm alebo viac

1. Zarovnajte Stredovú líniu Inštalačná pomôcka na montáž na stenu so stredom televízora (ak upevňujete zariadenie Soundbar pod televízor) a lepiacou páskou pripevnite k stene Inštalačná pomôcka na montáž na stenu.

- Ak zariadenie neinštalujete pod TV, umiestnite Stredovú líniu do stredu inštalačnej plochy.

A B Stredové líniu A TPOC 1.476 mm B TPOC 2.080 mm B A

1. Na oboch koncoch šablóny označte otvory na montážne skrutky pomocou špičky pera alebo zastrúhanej ceruzky, ktorú zatlačíte cez stred nákresu s označením A-TYPE. Inštalačná pomôcka na montáz na stenu potom odstráňte.

A B www.mu A TPO140mm A TPO240mm B A A

1. Pomocou vrtáka vhodnej veľkosti vyvřtajte otvor do steny v mieste jednotlivých značiek.

- Ak značky nezodpovedajú polohám nosníkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy alebo hmoždinky. Ak používate kotvy alebo hmoždinky, uistite sa, že vyvrtané otvory sú dostatočne vel'ké pre použité kotvy alebo hmoždinky.

1. Zatlačte skrutku (nie je súčastou dodávky) cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

1. Namontujte 2 Držiaky konzoly na stenu so správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 Skrutiek.

- Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie Konzol nástenného držiaka.

Zadná strana zariadenia Soundbar

1. Zariadenie Soundbar s pripevnenými

Konzolami nástenného držiaka nainštalujte tak, že Konzoly nástenného držiaka zavesíte na Skrutky držiaka na stene.

1. Posuňte zariadenie Soundbar nadol podľa znázornenia nižšie tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

- Vložte Skrutky držiaka do širokej (spodnej) časti Držiakov konzoly na stenu a potom posuňte Držiaky konzoly na stenu tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

Podla znázornenia na obrázku zarovnajte stred zariadenia Soundbar so stredom televízora a zariadenie Soundbar opatrne umiestnite na stojan televízora.

V záujme dosiahnutia optimálnej zvukovej kvality umiestnite zariadenie Soundbar aspoň 3 cm od prednej strany televízora.

POZNÁMKA

- Dbajte na to, aby bolo zariadenie Soundbar umiestnené na rovnom a pevnom povrchu.

11 AKTUALIZÁCIA SOFTVÉRU

Spoločnost Samsung môže v budúcnosti ponúknut aktualizácie systémového firmvéru zariadenia Soundbar.

Port USB USB (5V 0.5A)

V prípade ponuky aktualizácie môžete aktualizovať firmvér pripojením zariadenia USB, v ktorom je uložená aktualizácia firmvéru, k portu USB na zariadení Soundbar. Ďalšie informácie o spôsobe prevzatia aktualizačných súborov nájdete na webovej lokalite spoločnosti Samsung (www.samsung.com →Support).

Potom vyberte typ produktu alebo zadajte číslo modelu zariadenia Soundbar, vyberte možnost Softvér a aplikácie a potom položku Súbory na stiahnutie. Názvy možností sa môžu líšit.

Postup pri aktualizácii

Dôležité: Funkcia aktualizácie vymaže všetky používatel'ské nastavenia. Odporúčame vám zapísať si nastavenia, aby ste ich po aktualizácii mohli jednoducho obnovit. Upozorňujeme, že aktualizácia firmvéru obnoví aj pripojenie subwoofera.

1. Vložte jednotku USB do USB portu na počítači.
   Dôležité: Na jednotke USB sa nesmú nachádzat žiadne hudobné súbory. Spôsobilo by to zlyhanie aktualizácie firmvéru.
2. Prejdite na webovú lokalitu spoločnosti Samsung (samsung.com) → Kliknite na položku Zadajte číslo modelu a zadajte číslo modelu zariadenia Soundbar. Prejdite do časti s návodmi a súbormi na stiahnutie a stiahnite najnovší súbor softvéru.
3. Uložte prevzatý softvér na pamätové zariadenie USB a výberom položky „Extrahovať sem“ rozbalťe priečinok.
4. Vypnite zariadenie Soundbar a pripojte k portu USB pamätovú jednotku USB obsahujúcu aktualizáciu softvéru.
5. Zapnite zariadenie Soundbar. Do 3 minút sa zobrazí položka „UPDATE“ a spustí sa aktualizácia.
6. Po dokončení aktualizácie sa zariadenie Soundbar vypne. Stlačte a na 5 sekúnd podržte tlačidlo ▶II na dialkovom ovládaní. Na displeji sa zobrazí položka „INIT“ a zariadenie Soundbar sa vypne. Aktualizácia je dokončená.
7. Produkt má funkciu DUAL BOOT. Ak aktualizácia firmvéru zlyhá, firmvér môžete aktualizovať znova.
8. Obnovte nastavenia zariadenia Soundbar.

1. Vypnite zariadenie Soundbar, odpojte a znovu pripojte pamätové zariadenie USB, ktoré obsahuje aktualizačné súbory, k portu USB zariadenia Soundbar.
2. Odpojte napájací kábel zariadenia Soundbar, znova ho pripojte a potom zapnite zariadenie Soundbar.

POZNÁMKY

• Aktualizácia firmvéru nemusí prebiehať správne, ak sú v pamäťovom zariadení USB uložené zvukové súbory, ktoré podporuje zariadenie Soundbar.
• Počas priebehu aktualizácie neodpájajte, napájanie ani nevyberajte zariadenie USB. Po dokončení aktualizácie firmvéru sa hlavná jednotka automaticky vypne.
• Po dokončení aktualizácie sa inicializuje nastavenie používatel'om v zariadení Soundbar, aby ste mohli obnovit' nastavenia. Odporúčame, aby ste si nastavenia poznačili, aby ste ich mohli po aktualizácii jednoducho obnovit'.

Aktualizáciou firmvéru sa obnoví aj pripojenie subwoofera.

Ak sa po aktualizácii automaticky znovu nenadviaže pripojenie k subwooferu, pozrite si stranu 6.

Ak aktualizácia softvéru zlyhá, skontrolujte, či pamätové zariadenie USB nevykazuje poruchu.

• Používatelia systému Mac OS by mali v zariadení USB používať formát MS-DOS (FAT).
• V závislosti od výrobcu pamätového zariadenia USB nemusí byt dostupná aktualizácia prostredníctvom zariadenia USB.

12 RIEŠENIE PROBLÉMOV

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti.

Jednotka sa nezapne.

Pri stlačení tlačidla sa nevykoná príslušná funkcia.

Je v okolí prítomná statická elektrina?

→Odpojte sietovú zástrčku a opät ju pripojte.

V režime BT dochádza k výpadkom zvuku.

→Pozrite si časti venované pripojeniu Bluetooth na strane 12 a 17.

Neprehráva sa zvuk.

Je zapnutá funkcia stlmenia?

Je medzi dialkovým ovládaním a hlavnou jednotkou zariadenia Soundbar príliš veľká vzdialenost?

→ Premiestnite dial'kové ovládanie bližšie k hlavnej jednotke zariadenia Soundbar.

Červená LED dióda subwooferu bliká a subwoofer nevydáva zvuk.

Tento problém sa môže vyskytnút, ak nie je subwoofer pripojený k hlavnej jednotke zariadenia Soundbar.

→Skúste subwoofer pripojit znovu. (Pozrite si stranu 6.)

Subwoofer vydáva hukot a počutelne vibruje.

Skúste upravit vibrácie subwooferu.

→ Zatlačením tlačidla WOOFER na dial'kovom ovládaní dopredu alebo dozadu nastavte hladinu subwoofera. (na –12 alebo medzi –6 až +6)

13 LICENCIE

DOLBY

AUDIO

Ak nám chcete zaslať dotazy alebo požiadavky ohľadom otvorených zdrojov, kontaktujte spoločnosť Samsung e-mailom ([e-mail]).

15 DÔLEŽITÁ POZNÁMKA OHL'ADOM SERVISU

• Snímky a obrázky v tejto používatel'skej príručke vám poskytujeme len ako referenciu, pričom sa môžu sa odlišovať od skutočného vzhľadu produktu.
• Môže vám byť účtovaný správny poplatok, ak (a) je na základe vašej požiadavky privolaný technik a vo výrobku nie je závada (t.j. ked' ste si neprečítali túto používatel'skú príručku).
  (b) prinesiete zariadenie do opravárenského strediska a produkt nevykazuje žiadnu chybu (t.j. v prípadoch, kde ste si neprečítali túto používatel'skú príručku).
• Výšku daného správneho poplatku vám oznámime skôr, ako sa vykoná akákol'vek obhliadka v práci alebo domácnosti.

16 ŠPECIFIKÁCIE A PRÍRUČKA

Technické údaje

Názov modelu HW-T650
USB 5V/0,5A
Hmotnost 2,4 kg
Rozmery (Š x V x H) 980,0 x 58,0 x 90,0 mm
Rozsah prevádzkovej teploty +5°C až +35°C
Rozsah prevádzkovej vlhkosti 10 % ~ 75 %
ZOSILŇOVAČMenovité výstupné napätie 30W x 6
Podporované formáty prehrávania	LPCM 2ch, Dolby AudioTM(podpora Dolby® Digital), DTS, DTS Virtual:X
VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIAMaximálny výkon vysielača BTMaximálny výkon vysielača SRD	6 mW pri 2,402 GHz – 2,480 GHz25 mW pri 5,725 GHz – 5,825 GHz
Názov subwooferu PS-WR65BB
Hmotnost 6,2 kg
Rozmery (Š x V x H) 205,0 x 353,0 x 303,2 mm
ZOSILŇOVAČMenovité výstupné napätie 160W
VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIAMaximálny výkon vysielača SRD	25 mW pri 5,725 GHz – 5,825 GHz
Celková spotreba energie v pohotovostnom režime (W)	2,0W
BluetoothSpôsob deaktivácie portov	Stlačte tlačidlo SOUND MODEa podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).

POZNÁMKY

• Samsung Electronics Co., Ltd si vyhradzuje všetky práva na zmenu špecifikácií bez predchádzajúceho upozornenia.
• Hmotnost a rozmery sú približné.

- Spoločnosť Samsung týmto vyhlasuje, že toto zariadenie vyhovuje smernici 2014/53/EÚ. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na položky Podpora >Vyhládat podporu k produktom a zadajte názov modelu. Toto zariadenie možno prevádzkovat vo všetkých krajinách EÚ.

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES.

Pri nevhodnej likvidácii batérií môžu tieto látky poškodit zdravie alebo životné prostredie.

Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálu batérie likvidujte oddelene od iných typov odpadou a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií.

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB kábel) nemali byt likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného prostredia alebo l'udského zdravia môžete predíst tým, že budete tieto výrobky oddel'ovať od ostatného odpadu a vrátite ich na recykláciu.

Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložit s týmito výrobkami, mali kontaktovať bud' predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska. Priemyselní používatelia by mali kontaktovať svojho dodávatela a preverit si podmienky kúpnej zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byť likvidované spolu s ostatným priemyselným odpadom.

Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecifické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

NARIADENIE KOMISIE (EÚ) 2019/1782

Požiadavky na ekodizajn externých zdrojov napájania :

www.samsung.com/global/ecodesign_component

VARNOSTNI PODATKI

VARNOSTNA OPOZORILA

ZARADI NEVARNOSTI ELEKTRIČNEGA UDARA NE ODPIRAJTE ZADNJEGA (HRBTNEGA) POKROVA.

NAPRAVA NIMA DELOV, KI BI JIH LAHKO POPRAVIL UPORABNIK. SERVIS NAJ OPRAVI USTREZNO USPOSOBLJENA OSEBA.
