NÁVOD K OBSLUZE HWT650 SAMSUNG

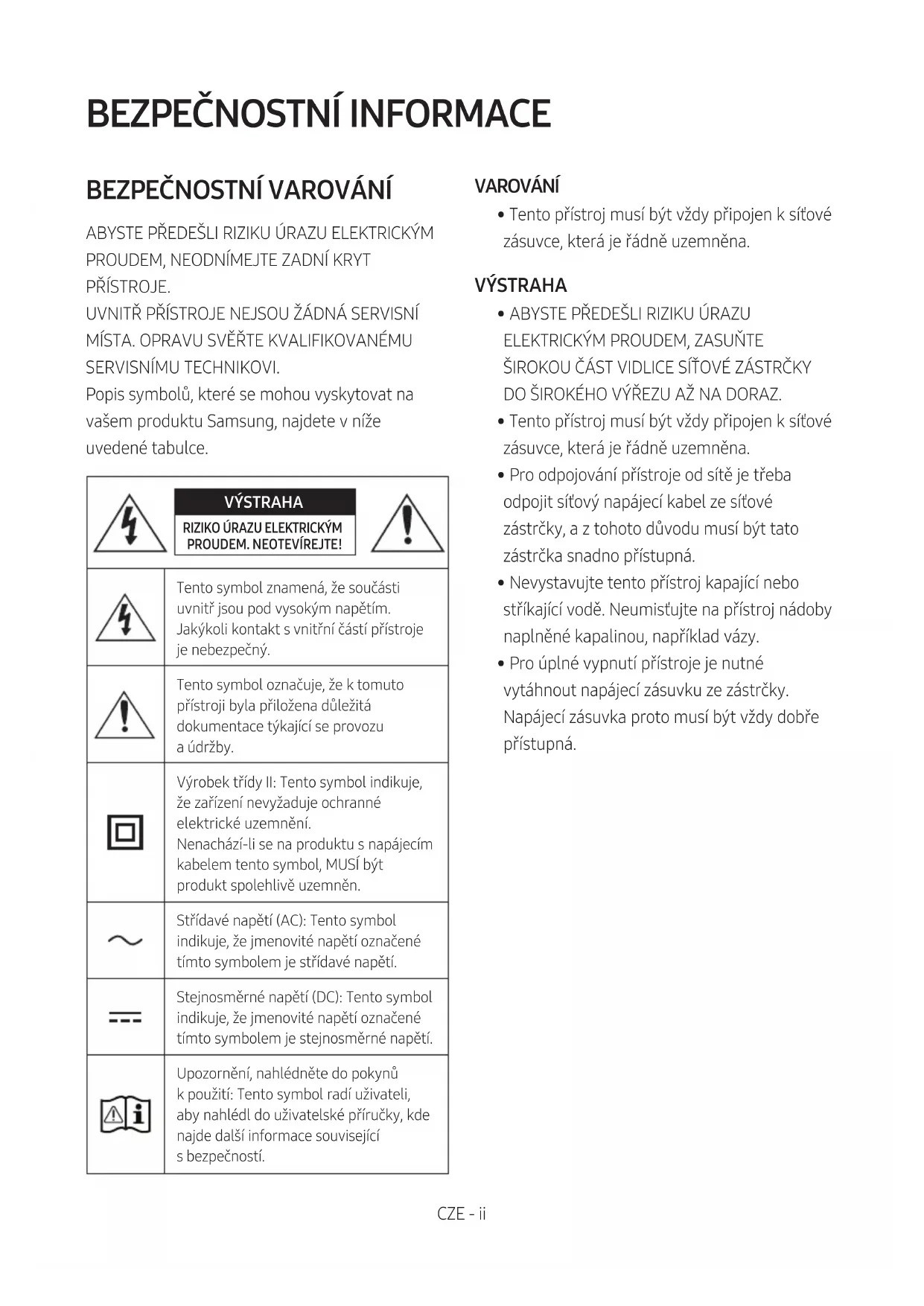

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - iii BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

Uživatelská příručka má dvě části: tato UŽIVATELSKÁ PŘÍRUČKA v tištěné podobě a podrobná KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

UŽIVATELSKÁ PŘÍRUČKA

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specikaci výrobku.

Po naskenováním QR kódu získáte přístup ke KOMPLETNÍ PŘÍRUČKA ve středisku online zákaznické podpory společnosti Samsung. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním zařízení, stáhněte si ji z webu společnosti Samsung ve formátu dokumentu. (http://www.samsung.com/support) Změny konstrukce a specikace bez předchozího upozornění jsou vyhrazeny.CZE - iv OBSAH 01 Kontrola součástí 2 Vložení baterií do dálkového ovladače (2 tužkové baterie AA) ------------------------- 2 02 Popis výrobku 3 Přední panel/horní panel Soundbaru ------------------------- 3 Dolní panel zařízení Soundbar ------------------------- 4 03 Připojení zařízení Soundbar 5 Připojení napájení

Připojení Soundbaru k subwooferu

– Automatické propojení subwooferu se zařízením Soundbar

– Ruční připojení subwooferu při selhání automatického připojení

Připojení sady SWA-8500S (prodává se samostatně) k Soundbaru

04 Připojení k televizoru 10 Metoda 1: Připojení pomocí kabelu

– Připojení pomocí optického kabelu

– Připojení televizoru pomocí kabelu HDMI

Metoda 2: Bezdrátové připojení

– Připojení televizoru přes Bluetooth

05 Připojení externího zařízení 14 Připojení pomocí optického kabelu

Připojení pomocí kabelu HDMI

06 Připojení paměťového zařízení USB 16CZE - v 07 Připojení mobilního zařízení 17 Připojení přes Bluetooth

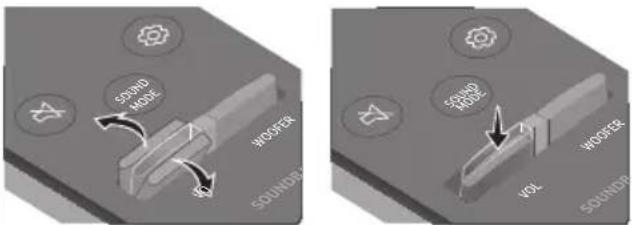

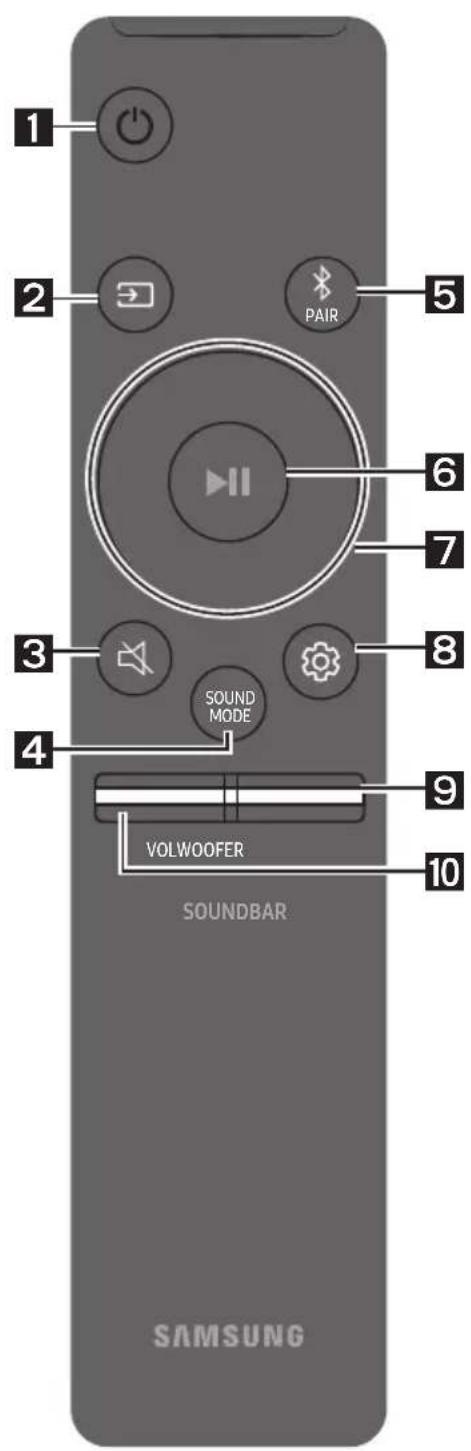

08 Používání dálkového ovladače 21 Jak používat dálkový ovladač

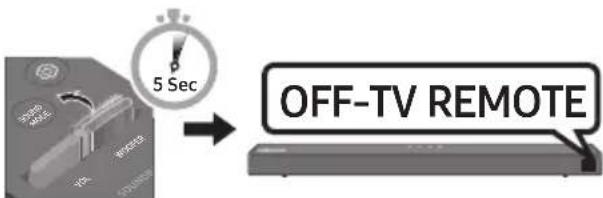

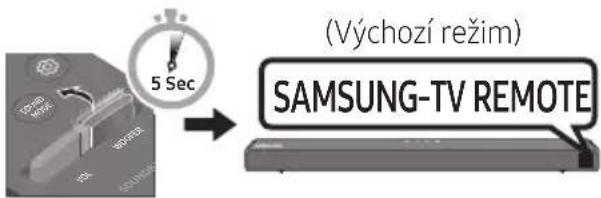

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače

Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

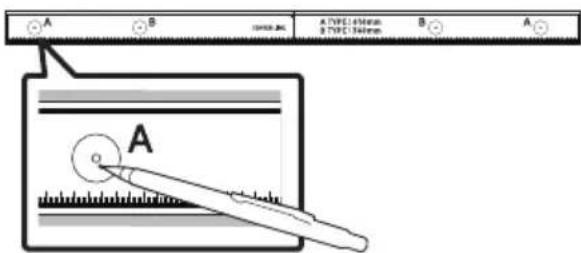

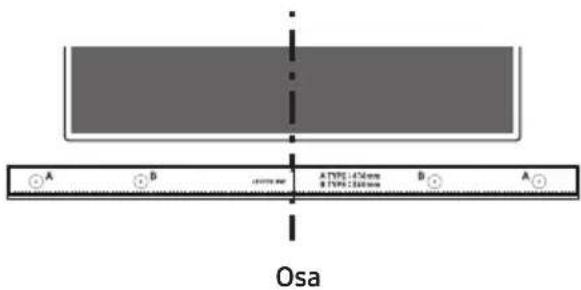

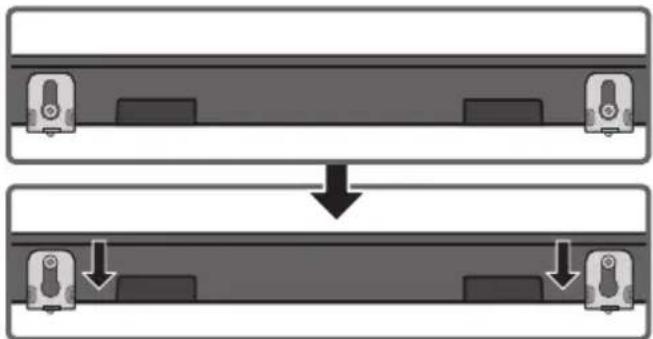

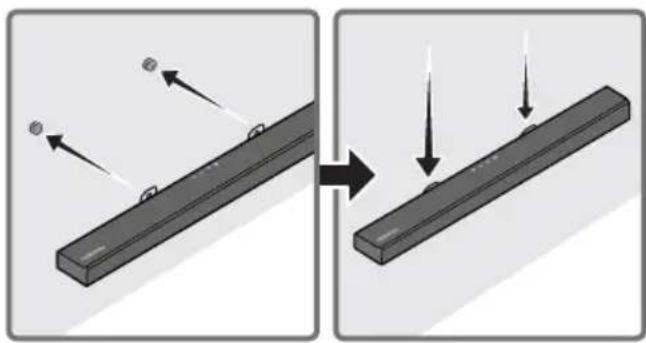

09 Instalace sady pro upevnění na stěnu 26 Bezpečnostní opatření při montáži

Součásti pro upevnění na stěnu

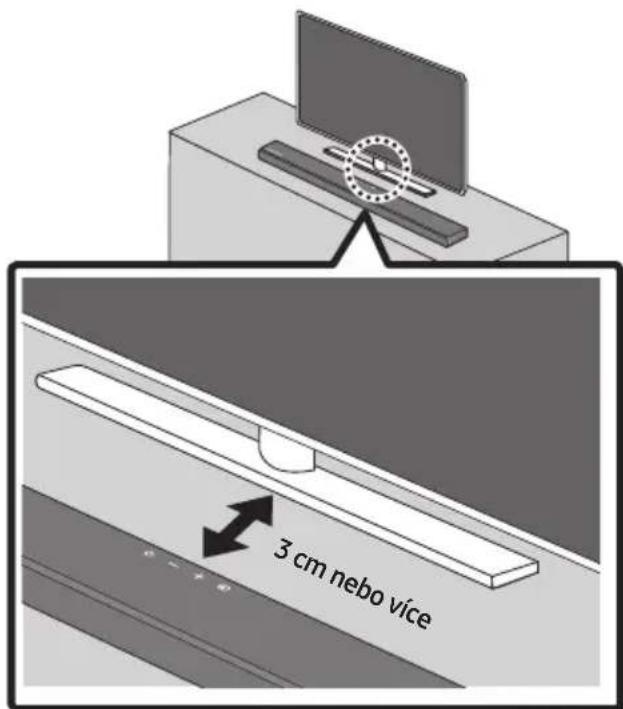

10 Umístění Soundbaru na stojan televizoru 28 11 Aktualizace softwaru 29 Postup aktualizace

Pokud se nezobrazí UPDATE

12 Řešení problémů 31 13 Licence 32 14 Poznámka k licenci otevřeného softwaru 32 15 Důležité upozornění k servisu 32 16 Technické údaje a další informace 33 Technické údaje

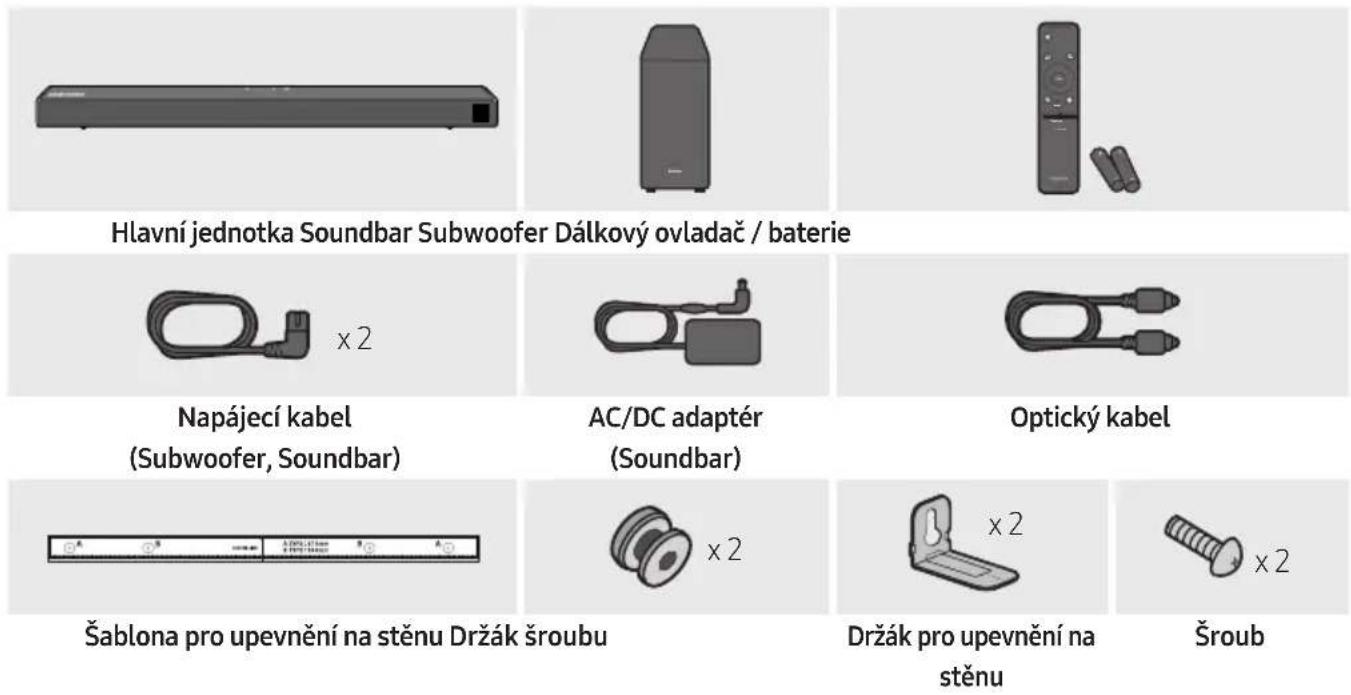

VOL WOOFER SOUNDBAR SOUND MODE PAIR Hlavní jednotka Soundbar Subwoofer Dálkový ovladač / baterie x 2 Napájecí kabel (Subwoofer, Soundbar) AC/DC adaptér (Soundbar) Optický kabel x 2 x 2 x 2 Šablona pro upevnění na stěnu Držák šroubu Držák pro upevnění na stěnu Šroub

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)

• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. Vložení baterií do dálkového ovladače (2 tužkové baterie AA) Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.CZE - 3

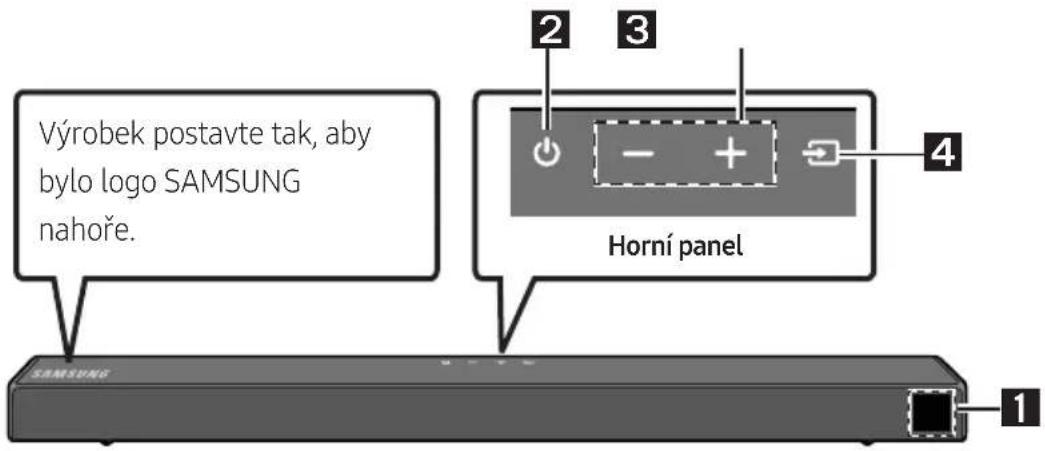

Přední panel/horní panel Soundbaru Výrobek postavte tak, aby bylo logo SAMSUNG nahoře. Horní panel

Displej Zobrazuje stav a aktuální režim zařízení.

Tlačítko (Vypínač) Slouží k zapnutí a vypnutí napájení.

• Funkci Auto Power Down V následujících situacích se jednotka automaticky vypne: – Režim D.IN / HDMI / BT / USB: Pokud po dobu 20 minut není k dispozici zvukový signál.

Tlačítko -/+ (Hlasitost) Umožňuje nastavit hlasitost.

• Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.

Tlačítko (Zdroj) Slouží k výběru režimu vstupního zdroje. Režim vstupu Displej Optický (digitální) vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (Automatická konverze) Vstup HDMI HDMI Režim BLUETOOTH BT Režim USB USB

• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.CZE - 4 Dolní panel zařízení Soundbar HDMI HDMI TO TV(ARC)USB (5V 0.5A)DIGITAL AUDIO IN (OPTICAL)DC 24V HDMI HDMI TO TV(ARC)DC 24VUSB (5V 0.5A)DIGITAL AUDIO IN (OPTICAL)

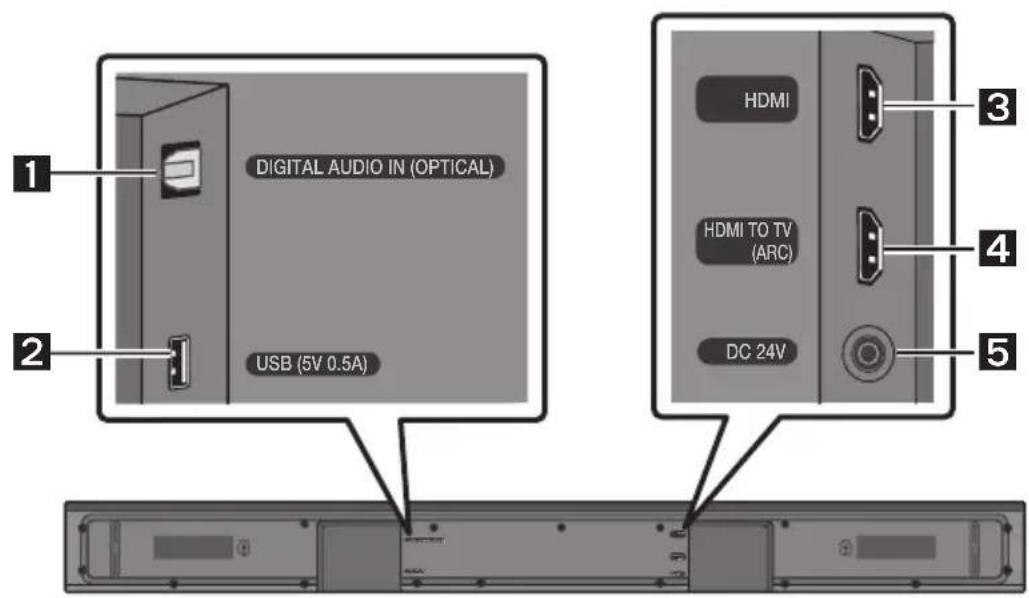

DIGITAL AUDIO IN (OPTICAL) Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.

USB (5V 0.5A) Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.

HDMI Umožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI. Slouží k připojení k výstupu HDMI externího zařízení.

HDMI TO TV (ARC) Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

DC 24V (Vstup napájení) Slouží k připojení napájecího AC/DC adaptéru.

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.

• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.CZE - 5

03 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

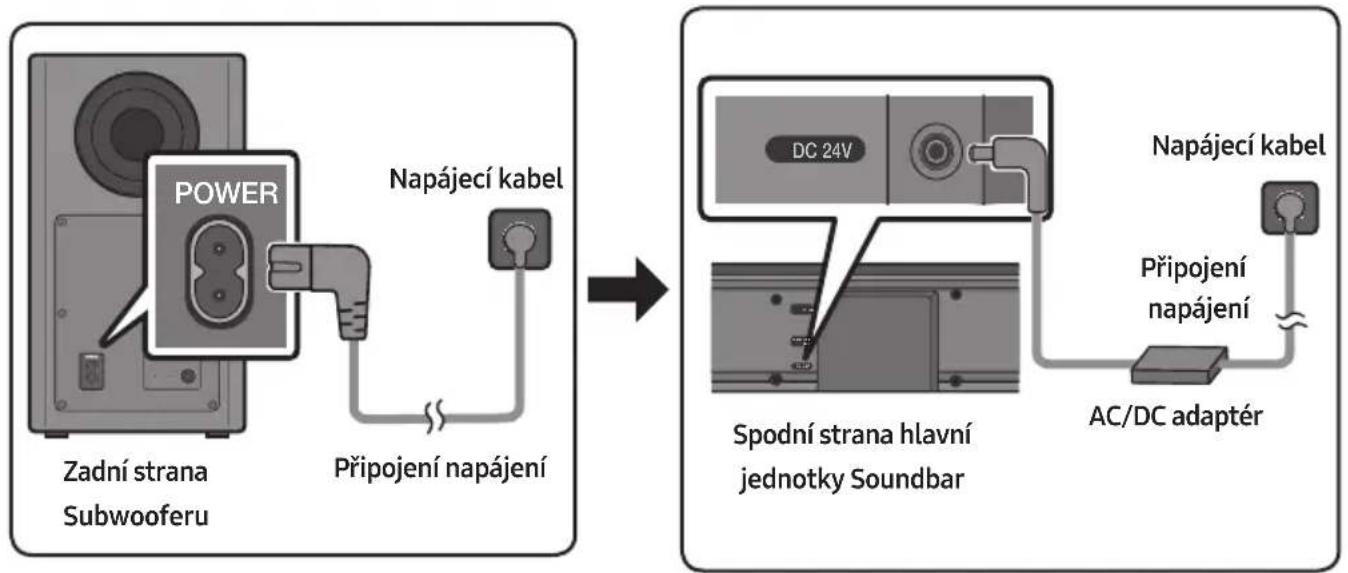

Připojení napájení V pořadí zřejmém z následujícího obrázku postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

1. Zapojte napájecí kabel do subwooferu.

2. Připojte výstupní napájecí kabel ke napájecímu adaptéru a pak k Soundbaru.

3. Zapojte zástrčku napájecího kabelu do elektrické zásuvky.

Viz následující obrázky.

• Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar) POWER Zadní strana Subwooferu Napájecí kabel Připojení napájení HDMI

HDMI TO TV(ARC)DC 24V

(TV-ARC) DC 24V Spodní strana hlavní jednotky Soundbar AC/DC adaptér Napájecí kabel Připojení napájení

• Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.CZE - 6 Připojení Soundbaru k subwooferu Po připojení subwooferu můžete poslouchat zvuk s výraznými basy. Automatické propojení subwooferu se zařízením Soundbar Jakmile po připojení napájecích kabelů do zařízení Soundbar a subwooferu zapnete napájení, subwoofer se automaticky připojí k zařízení Soundbar.

• Po dokončení automatického párování se rozsvítí modré kontrolky na zadní straně subwooferu. Kontrolky LED na zadní straně subwooferu LED Stav Popis Řešení Modrá Svítí Úspěšně připojeno (normální provoz)

Bliká Obnovení připojení Zkontrolujte, zda je k hlavní jednotce Soundbaru správně zapojen napájecí kabel, nebo přibližně 5 minut vyčkejte. Pokud kontrolka stále bliká, zkuste připojit subwoofer ručně. Pokyny naleznete na straně 7. Červená Svítí Pohotovostní režim (s vypnutou hlavní jednotkou Soundbar) Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel. Připojení se nezdařilo Připojte se znovu. Pokyny k ručnímu připojení najdete na straně 7. Červená a modrá Bliká Závada Kontaktujte servisní středisko společnosti Samsung (kontaktní údaje najdete v této příručce).CZE - 7 Ruční připojení subwooferu při selhání automatického připojení Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

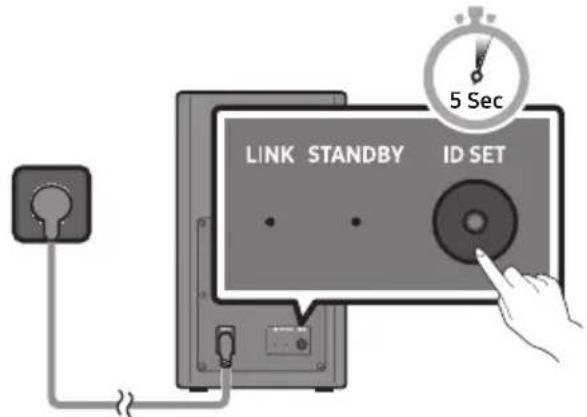

1. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka. 5 Sec Zadní strana Subwooferu

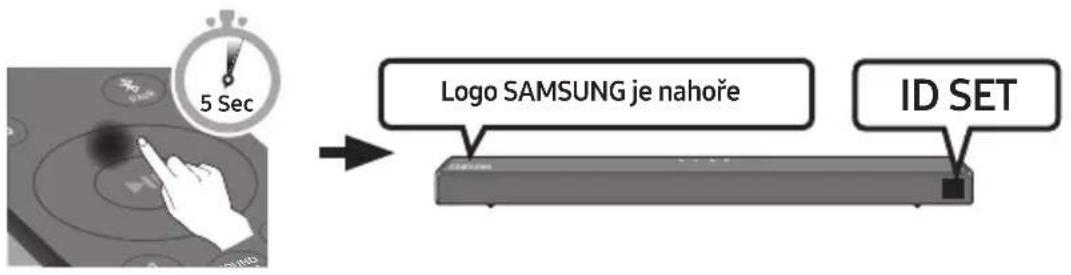

2. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. ID SET SOUNDMODE PAIR5 Sec Logo SAMSUNG je nahoře

3. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.CZE - 8 POZNÁMKY

• Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti.

• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.

• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.

• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí (5,8 GHz) jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.

• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky. Připojení sady SWA-8500S (prodává se samostatně) k Soundbaru Připojte k Soundbaru sadu bezdrátových zadních reproduktorů Samsung (SWA-8500S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům.

– Reproduktorové kabely jsou barevně rozlišeny. SURROUND-LEFTID SET

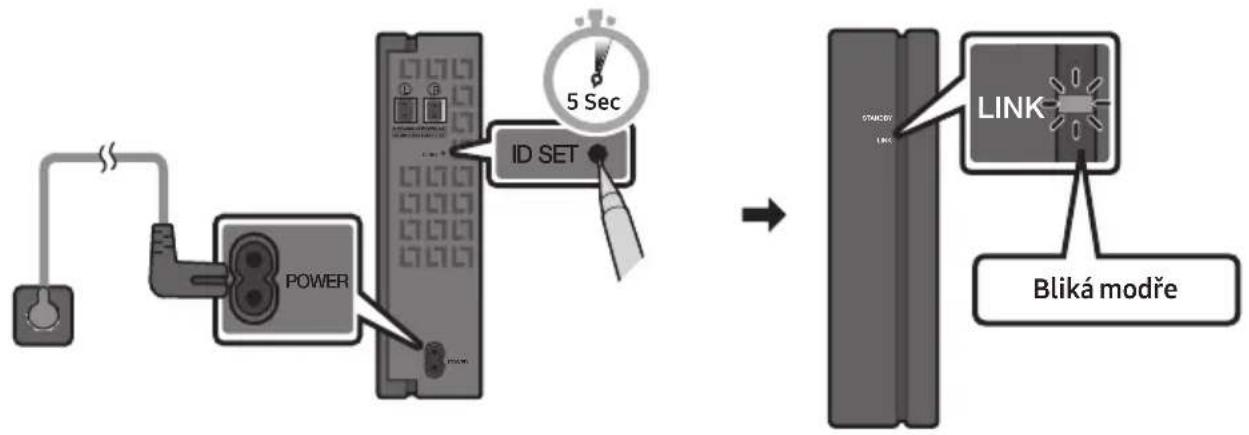

2. Po připojení modulu bezdrátového přijímače do elektrické zásuvky zkontrolujte jeho pohotovostní

• Na modulu bezdrátového přijímače začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně modulu bezdrátového přijímače na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-8500S. ID SET

3. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

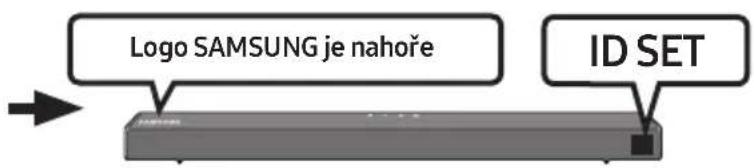

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. ID SET SOUND MODE PAIR 5 Sec Logo SAMSUNG je nahoře VÝSTRAHA

• Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-8500S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

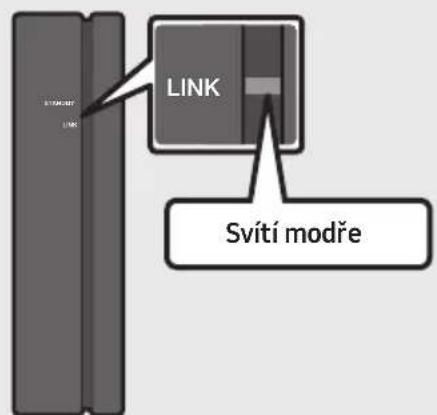

4. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

STANDBY LINK STANDBY LINK Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

5. Není-li sada SWA-8500S připojena, opakujte postup od kroku 2.CZE - 10

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

• Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru. – Po propojení Soundbaru s televizorem pomocí optického kabelu budou tuto funkci podporovat televizory Samsung Smart TV s podporou funkce Bluetooth uvedené na trh od roku 2017. – Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku. Metoda 1: Připojení pomocí kabelu Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.) Připojení pomocí optického kabelu USB (5V 0.5A)DIGITAL AUDIO IN (OPTICAL)OPTICAL OUTOptický kabel Spodní strana zařízení Soundbar

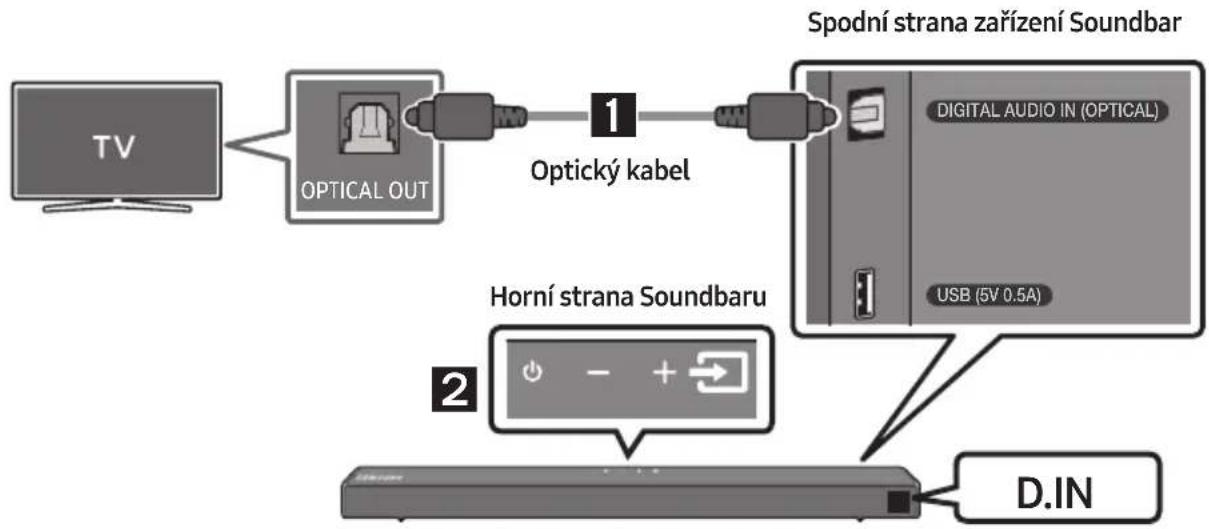

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení

Soundbar s konektorem OPTICAL OUT na televizoru.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.CZE - 11

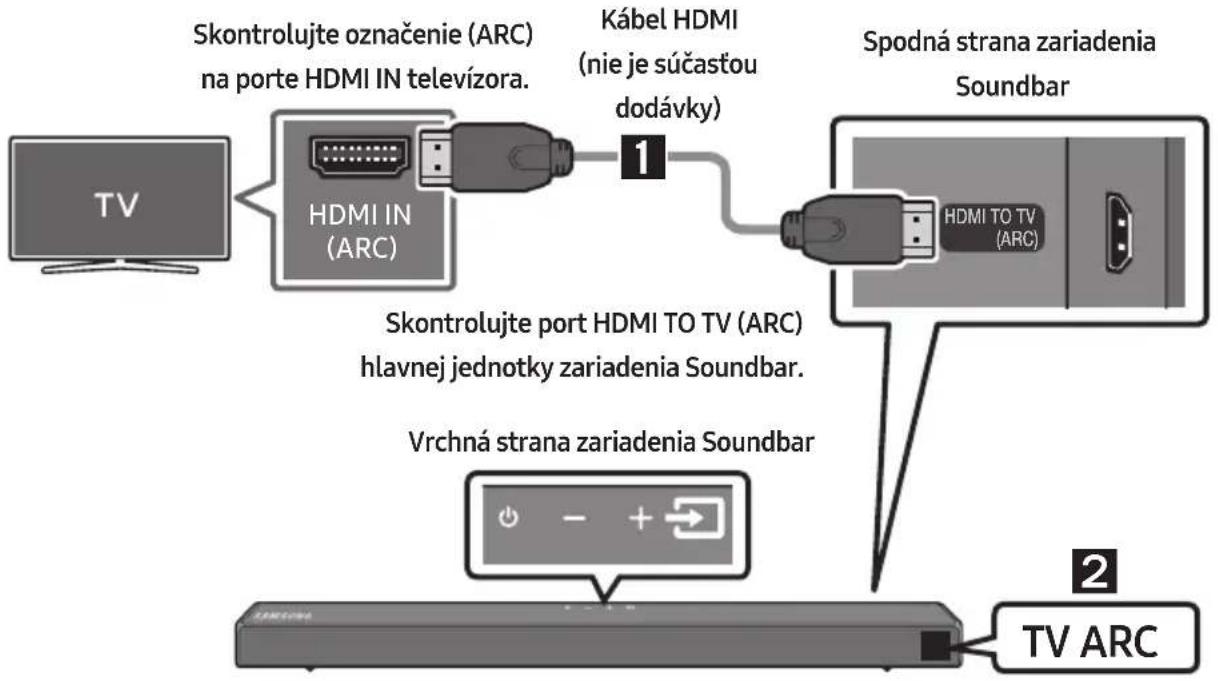

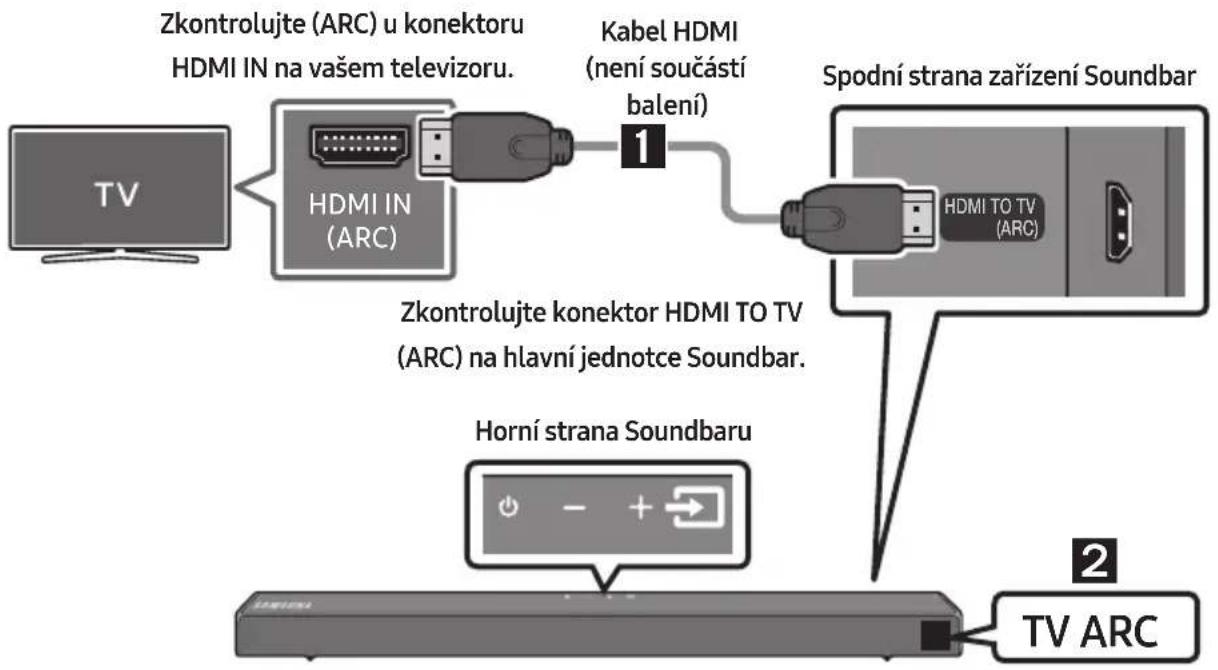

Připojení televizoru pomocí kabelu HDMI Zkontrolujte (ARC) u konektoru HDMI IN na vašem televizoru.HDMI TO TV(ARC) HDMI IN (ARC) Kabel HDMI (není součástí balení)Spodní strana zařízení Soundbar Zkontrolujte konektor HDMI TO TV (ARC) na hlavní jednotce Soundbar.Horní strana Soundbaru

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI (není součástí balení).

2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a zařízení Soundbar začne přehrávat zvuk

• Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně Soundbaru do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

• Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“, zkontrolujte, zda je kabel HDMI (není součástí balení) zapojen do správného konektoru.

• Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar. POZNÁMKY

• HDMI je rozhraní umožňující digitální přenos obrazových a zvukových dat prostřednictvím jednoho konektoru.

• Pokud je televizor vybaven konektorem ARC, připojte kabel HDMI ke konektoru HDMI IN (ARC).

• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.CZE - 12 Metoda 2: Bezdrátové připojení Připojení televizoru přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit pouze jeden televizor. SOUND MODE PAIR NEBO První připojení

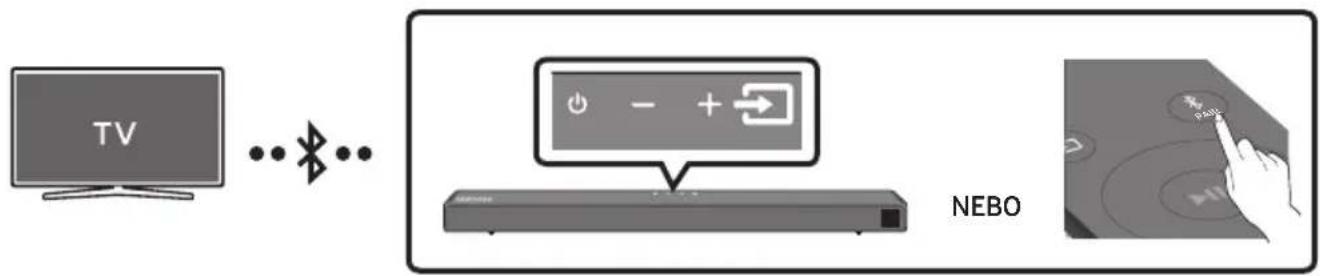

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

3. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar T6-Series“.

V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

• Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

4. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar T6-Series“), odstraňte je.

• Poté opakujte kroky 1 až 3. POZNÁMKA

• Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“.CZE - 13 Odpojení zařízení Soundbar od televizoru Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).

• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo , když je Soundbar ve stavu „ BT READY “. (Přepnutí mezi Zapnuto → Vypnuto) Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 20 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Pokud jsou se Soundbarem spárována současně dvě nebo více zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.CZE - 14

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Propojte zařízení Soundbar s externím zařízením pomocí drátového připojení nebo připojení Bluetooth, pokud chcete, aby se zvuk z externího zařízení přehrával přes něj. Připojení pomocí optického kabelu USB (5V 0.5A)DIGITAL AUDIO IN (OPTICAL)OPTICAL OUTOptický kabel Spodní strana zařízení Soundbar

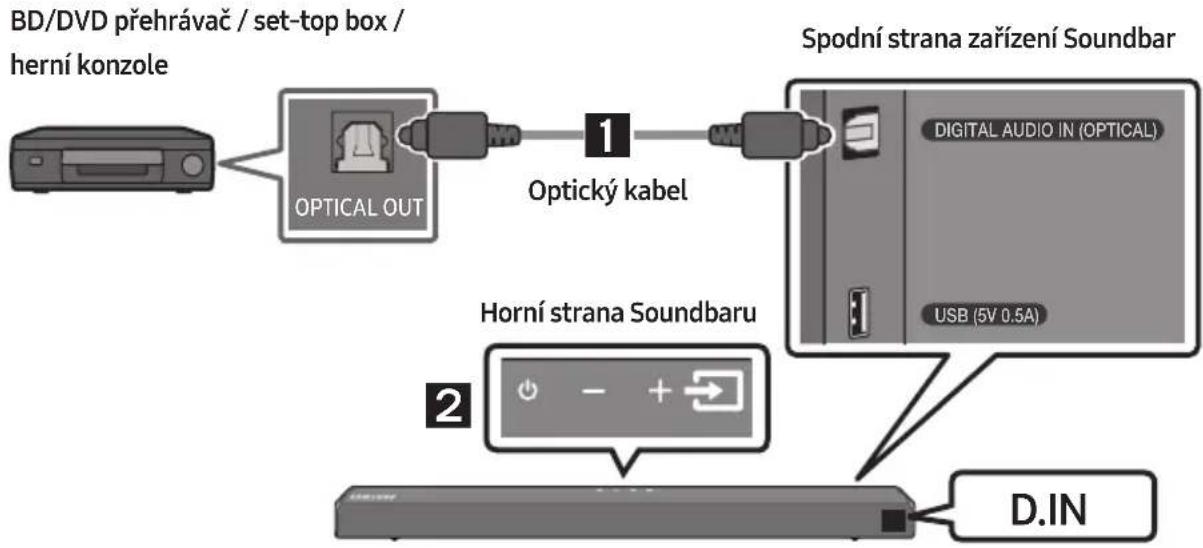

Horní strana SoundbaruBD/DVD přehrávač / set-top box / herní konzole D.IN

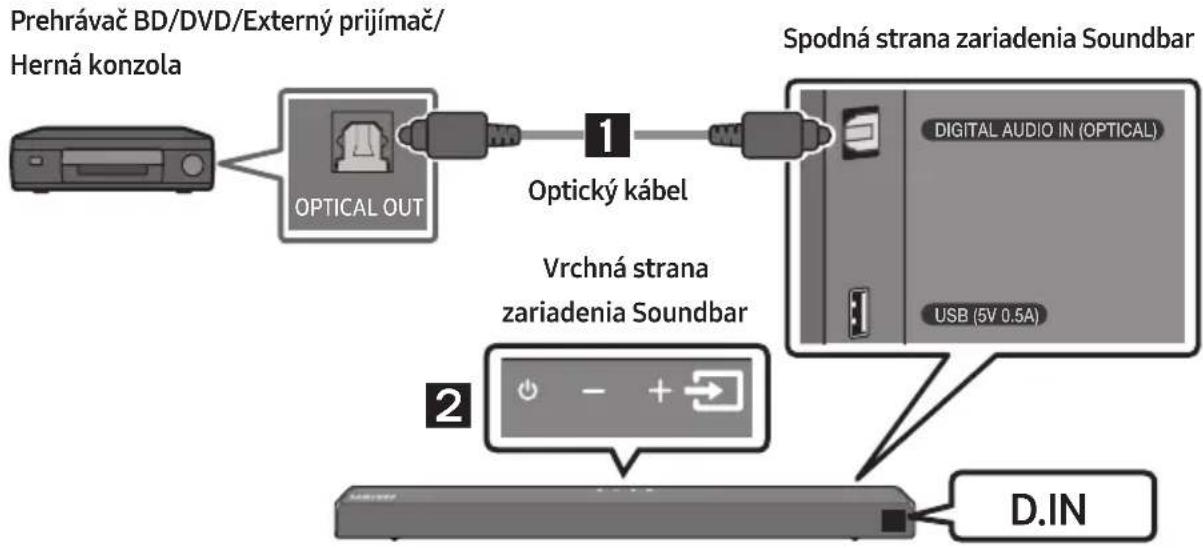

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavní

jednotce s konektorem OPTICAL OUT na zdrojovém zařízení.

2. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim „D.IN“.CZE - 15

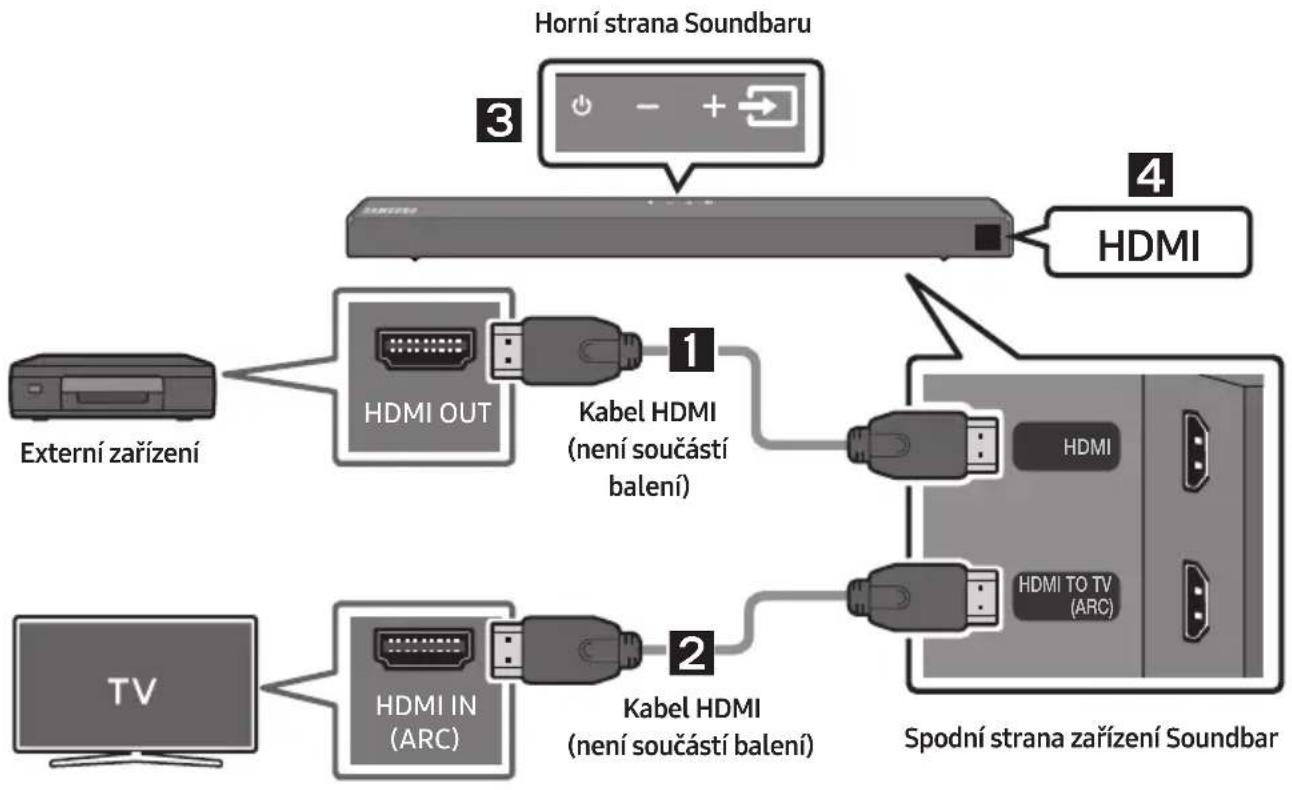

Připojení pomocí kabelu HDMI HDMI HDMI TO TV(ARC) HDMI OUT HDMI IN (ARC) Kabel HDMI (není součástí balení)Kabel HDMI (není součástí balení)Spodní strana zařízení Soundbar

Externí zařízení HDMI

1. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI na zadní straně výrobku s

konektorem HDMI OUT na digitálním zařízení.

2. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI TO TV (ARC) na zadní straně

výrobku s konektorem HDMI IN na vašem televizoru.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „HDMI“.

4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.CZE - 16

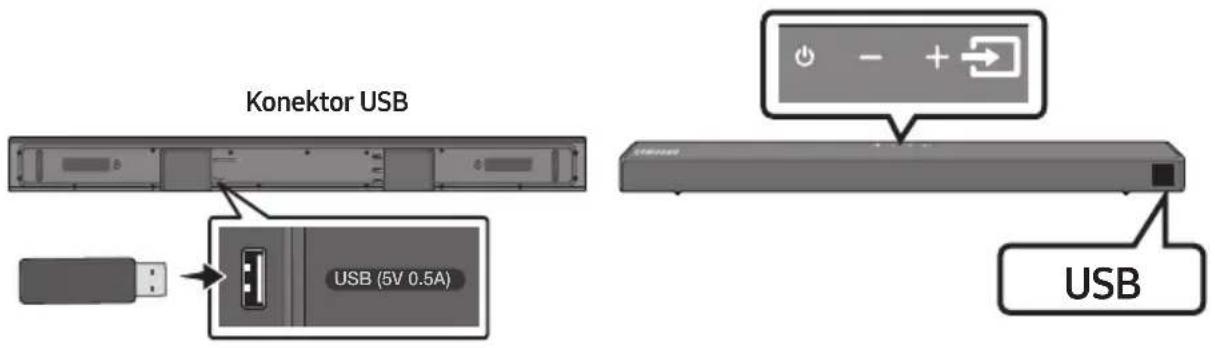

06 PŘIPOJENÍ PAMĚŤOVÉHO ZAŘÍZENÍ USB Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na paměťových zařízeních USB. Konektor USB USB HDMI HDMI TO TV(ARC)USB (5V 0.5A)DIGITAL AUDIO IN (OPTICAL)DC 24VUSB (5V 0.5A)

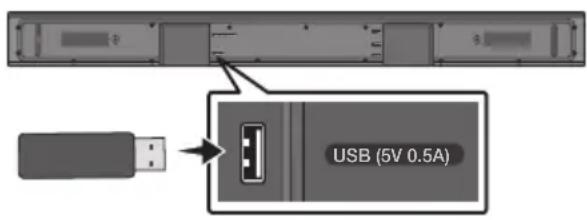

1. Zařízení USB připojte ke konektoru USB na spodní straně produktu.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Na displeji se zobrazí „USB“.

4. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z paměťového zařízení

• Pokud není zařízení USB připojeno déle než 20 minut, zařízení Soundbar se automaticky vypne (Auto Power Down). Kompatibilní formáty Přípona Kodek Vzorkovací frekvence Datový tok *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32–320 kb/s MPEG1 Layer3 32 kHz ~ 48 kHz 32–320 kb/s MPEG2 Layer3 16 kHz ~ 24 kHz 8–160 kb/s MPEG2.5 Layer3 8 kHz ~ 12 kHz 8–160 kb/s *.wma WMA7/8/9 (pouze Audio) 32 kHz ~ 48 kHz 32–320 kb/s *.ogg Vorbis 32 kHz ~ 48 kHz 45–500 kb/s *.aac *.m4a *.mp4 AAC-LC (MPEG2/MPEG4 pouze Audio) 32 kHz ~ 48 kHz 32–320 kb/s *.wav LPCM 32 kHz ~ 192 kHz 1024–9216 kb/s *.ac FLAC 32 kHz ~ 192 kHz 162–8100 kb/s *.aiff AIFF 32 kHz ~ 192 kHz 1024–9216 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek a souborů, může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.CZE - 17

07 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

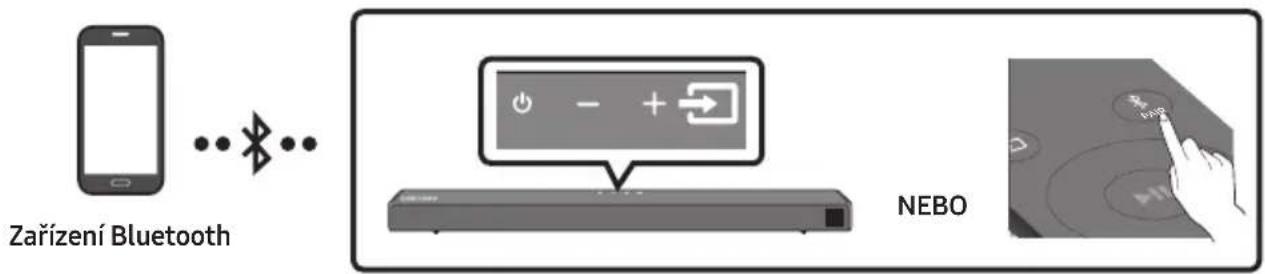

Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Připojení je omezeno na jeden televizor nebo dvě zařízení Bluetooth současně. SOUND MODE PAIR NEBO Zařízení Bluetooth První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Vyberte ze seznamu možnost „[AV] Samsung Soundbar T6-Series“.

• Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

3. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení

připojeného přes Bluetooth. Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar T6-Series“), odstraňte je.

• Poté opakujte kroky 1 a 2. POZNÁMKA

• Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim „BT

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 20 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar T6-Series“. Režim bezdrátového reproduktoru se změní automaticky na „BT“. – K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“. Zapnutí Bluetooth Power (SOUND MODE) Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND

2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER“.CZE - 19

Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. POZNÁMKY

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

• Přístroj Soundbar se po 20 minutách ve stavu pohotovosti vypne. Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: – Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. – Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. – Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

• Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti.

• Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

• V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

• PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 20 Více připojení přes Bluetooth Soundbar lze připojit ke 2 zařízením Bluetooth současně. Zařízení Bluetooth A Zařízení Bluetooth B

1. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 17)

2. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.

3. Chcete-li přehrávat hudbu ze zařízení Bluetooth „B“ během přehrávání ze zařízení „A“, pozastavte

nebo zastavte přehrávání na zařízení „A“ a poté začněte přehrávat na zařízení „B“.

• Zařízení nelze přepnout při přehrávání hudby ze zařízení „B“, aniž byste nejprve pozastavili nebo přerušili přehrávání na zařízení „A“.

4. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

• Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně nehraje, bude odpojeno.)

• Lze připojit pouze jeden televizor Samsung TV nebo 2 zařízení Bluetooth současně.

• Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung.CZE - 21 08 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač VOL WOOFERSOUNDBARSOUND MODE PAIR

Vypínač Surround VOL WOOFER SOUNDMODEBluetoothPOWER Slouží k zapnutí a vypnutí zařízení Soundbar.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Zdroj Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.

Ztlumit VOL BASS SOUND MODE PAIR Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Požadovaný zvukový efekt si můžete vybrat z možností STANDARD, SURROUND SOUND, GAME, SMART SOUND nebo

– STANDARD Poskytuje výstup původního zvuku. – SURROUND SOUND Poskytuje širší zvukové pole, než je je běžné. – GAME Poskytuje stereoskopický zvuk, abyste se ještě víc ponořili do hry. – SMART SOUND Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základně charakteristiky obsahu.

Imerzivní 3D zvuk z jakéhokoli obsahu.CZE - 22

• DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Funkci DRC (Dynamic Range Control) můžete zapnout nebo vypnout tak, že stisknete a podržíte tlačítko SOUND MODE, když je Soundbar vypnutý. Po zapnutí funkce DRC dojde ke ztišení hlasitého zvuku (zvuk může být zkreslený).

• Bluetooth Power Tato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá. – Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Stiskněte tlačítko PAIR. Na displeji Soundbaru se zobrazí zpráva „BT PAIRING“. V tomto režimu můžete Soundbar připojit k novému zařízení Bluetooth tak, že tento Soundbar vyberete ze seznamu vyhledaných zařízení Bluetooth.

Přehrát/ Pozastavit Surround VOL WOOFER SOUNDMODEBluetoothPOWER Stisknutím tlačítka p dočasně pozastavíte přehrávání hudebního souboru. Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/ Vlevo/Vpravo. Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.

• Opakování Chcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• ID SET Podržením stisknutého tlačítka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování k příslušenství).CZE - 23

• Funkce omezení hlasitosti K ochraně sluchu můžete použít funkci omezení hlasitosti, která při zapnutí Soundbaru sníží hlasitost na hodnotu 20, pokud je v té době vyšší. – Funkce omezení hlasitosti je ve výchozím nastavení vypnuta. Pokud ji chcete používat, musíte ji zapnout. – Při zapnutí zůstane funkce omezení hlasitosti aktivní i po odpojení z napájení. – Funkce omezení hlasitosti se zapíná a vypíná přidržením tlačítka Dolů na dálkovém ovladači po dobu 5 sekund. Je-li omezení hlasitosti vypnuté, objeví se na předním displeji „V FREE“. Je-li funkce zapnutá, objeví se „V LOCK“.

• Chcete-li ovládat úroveň výšek a basů, vyberte tlačítko Ovládání zvuku a vyberte TREBLE nebo BASS. Pak upravte hlasitost pomocí tlačítek Nahoru/Dolů v rozmezí -6~+6.

• Podržením stisknutého tlačítka (Ovládání zvuku) na 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítek Levý/ Pravý můžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítek Nahoru/Dolů u ní nastavit hodnotu -6 až +6.

• Není-li obra televizoru a zvuku ze Soundbaru synchronizován, stiskněte tlačítko Ovládání zvuku a vyberte možnost AUDIO SYNC. Následně pomocí tlačítek Nahoru/ Dolů nastavte zpožďování zvuku v rozmezí 0~300 ms. (Není k dispozici v režimu „USB“ nebo „BT“.)

• Jsou-li připojeny prostorové reproduktory, lze zapnout/vypnout funkci zadního reproduktoru pomocí tlačítek Nahoru/Dolů a nastavit hlasitost v rozmezí -6 až +6.

• Služba AUDIO SYNC je podporována pouze u některých funkcí.

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.CZE - 24 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače Máte-li televizor Samsung, můžete nastavit hlasitost Soundbaru pomocí IR dálkového ovladače, který je dodáván s televizorem Samsung. Nejprve v nabídce televizoru Samsung nastavte zvuk televizoru na externí reproduktory a poté budete moci ovládat hlasitost Soundbaru dálkovým ovladačem Samsung. Další informace najdete v uživatelské příručce k televizoru. Výchozím režimem pro tuto funkci je ovládání dálkovým ovladačem televizoru Samsung. Pokud nemáte televizor Samsung, změnu nastavení této funkce proveďte pomocí níže uvedených pokynů.

1. Vypněte Soundbar.

2. Nechcete-li tuto funkci používat, zatlačte

několikrát tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „OFF-TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Chcete-li Soundbar ovládat dálkovým

ovladačem televizoru, zatlačte několikrát tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „ALL-TV REMOTE“. Poté v nabídce televizoru vyberte externí reproduktory. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

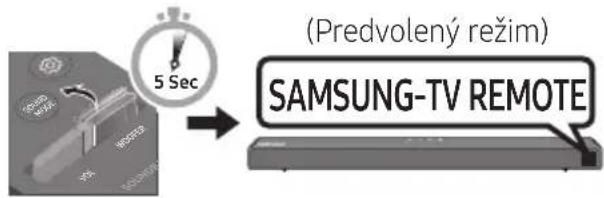

4. Chcete-li vrátit Soundbar do výchozího

režimu (ovládání dálkovým ovladačem televizoru Samsung), vytlačujte opakovaně tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „SAMSUNG- TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Výchozí režim) SAMSUNG-TV REMOTE – Při každém podržení tlačítka WOOFER

horní poloze na 5 sekund dojde k přepnutím režimu v tomto pořadí: „SAMSUNG-TV REMOTE” (Výchozí režim)

• „OFF-TV REMOTE” → „ALL-TV REMOTE”. – Tato funkce nemusí být v závislosti na dálkovém ovladači k dispozici. – Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCACZE - 25 Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (Nahoru) Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim) Strana 24 p (Přehrát/Pozastavit) Inicializace (pohotovostní režim) Strana 29 Vlevo Zapnutí/vypnutí automatického připojení televizoru (Připraveno pro BT) Strana 13 Nahoru ID SET (pohotovostní režim) Strana 22 Dolů Omezení hlasitosti Zapnuto/Vypnuto (pohotovostní režim) Strana 23 (Ovládání zvuku) 7 pásmový EQ Strana 23 SOUND MODE DRC ON/OFF (pohotovostní režim) Strana 22 Bluetooth Power Strana 22 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Bez sady bezdrátových zadních reproduktorů Se sadou bezdrátových zadních reproduktorů SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.CZE - 26 09 INSTALACE SADY

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

• Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat. – Průměr: M5 – Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.

• Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem. Součásti pro upevnění na stěnu Šablona pro upevnění na stěnu x 2 x 2 Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Šablona pro

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5 cm a víceCZE - 27

2. Vyrovnejte Osu šablony pro upevnění na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Šablona pro upevnění na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Do středu otvorů A-TYPE na obou stranách

šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Šablona pro upevnění na stěnu sundejte.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Nástěnné držáky.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků. Pravý okraj zařízení Soundbar Zadní strana zařízení SoundbarCZE - 28

7. Montáž zařízení Soundbar proveďte tak, že

zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně.

8. Zasuňte Soundbar podle následujícího

obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

• Širší (spodní) části Nástěnné držáky nasaďte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech.

SOUNDBARU NA STOJAN TELEVIZORU Umístěte Soundbar na stojan televizoru. 3 cm nebo více Podle obrázku vyrovnejte střed televizoru se středem Soundbaru a opatrně vložte Soundbar do stojanu televizoru. Pro dosažení optimální kvality zvuku umístěte Soundbar nejméně 3 cm od přední strany televizoru. POZNÁMKA

• Soundbar musí být umístěn na rovném a pevném povrchu.CZE - 29 11 AKTUALIZACE SOFTWARU Společnost Samsung může v budoucnu vydat aktualizace rmwaru pro zařízení Soundbar. Konektor USB HDMI HDMI TO TV(ARC)USB (5V 0.5A)DIGITAL AUDIO IN (OPTICAL)DC 24V USB (5V 0.5A)

(OPTICAL) Je-li aktualizace k dispozici, připojte zařízení USB, na kterém je tato aktualizace rmwaru uložena, ke konektoru USB na zařízení Soundbar a můžete rmware aktualizovat. Další informace o stahování souborů aktualizací najdete na webu společnosti Samsung (www.samsung.com

Support). Následně vyberte typ produktu a zadejte modelové číslo svého Soundbaru, vyberte možnost Software a aplikace a následně Stahování. Názvy položek v možnostech se mohou měnit. Postup aktualizace Důležité: Funkce aktualizace smaže veškerá uživatelská nastavení. Doporučujeme vám si nastavení zapsat, abyste jej mohli po aktualizaci snadno obnovit. Mějte na paměti, že aktualizací rmwaru se resetuje i připojení subwooferu.

1. Připojte USB ashdisk do portu USB na svém

počítači. Důležité: Dbejte na to, aby na USB ashdisku nebyly žádné hudební soubory. To by mohlo způsobit selhání aktualizace rmwaru.

2. Přejděte na web Samsung (samsung.com)

Vyberte možnost Zadat modelové číslo a zadejte modelové číslo svého soundbaru. Přes návody a stahování stáhněte nejnovější softwarový soubor.

3. Stažený software uložte na USB disk a

volbou „Extrahovat sem“ rozbalte složku.

4. Vypněte Soundbar a do konektoru USB

zapojte jednotku USB s aktualizací softwaru.

5. Zapněte zařízení Soundbar. Během 3 minut

se zobrazí nápis „UPDATE“ a spustí se aktualizace.

6. Po dokončení aktualizace se zařízení

Soundbar vypne. Po dobu 5 sekund stiskněte tlačítko p na dálkovém ovladači. Na displeji se zobrazí „INIT“ a zařízení Soundbar se vypne. Aktualizace je dokončena.

• Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace rmwaru nezdaří, můžete ho aktualizovat znovu.

7. Na soundbaru obnovte původní nastavení.CZE - 30

Pokud se nezobrazí UPDATE

1. Vypněte zařízení Soundbar, odpojte a znovu

připojte paměťové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.

2. Odpojte napájecí kabel zařízení Soundbar,

znovu jej zapojte a zapněte zařízení Soundbar. POZNÁMKY

• Pokud Soundbar podporuje audio soubory uložené na paměťovém zařízení, nemusí aktualizace rmwaru fungovat správně.

• Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po dokončení aktualizace rmwaru se hlavní jednotka automaticky vypne.

• Po dokončení aktualizace se inicializuje uživatelské nastavení v Soundbaru, abyste mohli obnovit své nastavení. Doporučujeme zapsat si všechna nastavení, abyste je po aktualizaci mohli snadno znovu nastavit. Upozorňujeme, že při aktualizaci rmwaru se resetuje také připojení subwooferu. Pokud se připojení k subwooferu po aktualizaci automaticky neobnoví, vyhledejte si informace na straně 6. Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda není ash disk poškozen.

• Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).

• Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci paměťového zařízení k dispozici.CZE - 31

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Jednotka nejde zapnout. Je napájecí kabel správně připojen do síťového zásuvky a k napájecímu adaptéru? ; Odpojte a znovu připojte napájecí kabel do síťové zásuvky a napájecího adaptéru a přesvědčte se o správnosti připojení. Je napájecí adaptér pevně připojen k hlavní jednotce? ; Odpojte napájecí adaptér od Soundbaru a opětovným připojením se přesvědčte, zda je spojení pevné a bezpečné. Po stisknutí tlačítka nefunguje příslušná funkce. Je ve vzduchu statická elektřina? ; Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte. V režimu BT dochází k výpadkům zvuku. ; Příslušné informace najdete v částech týkajících se připojení přes Bluetooth na straně 12 a 17. Ze zařízení Soundbar není slyšet zvuk. Je zapnuta funkce Ztlumit? ; Stisknutím tlačítka (Ztlumit) zrušíte funkci ztlumení zvuku. Je hlasitost nastavena na minimální úroveň? ; Nastavte hlasitost. Dálkový ovladač nefunguje. Nejsou vybité baterie? ; Vyměňte baterie za nové. Není vzdálenost mezi dálkovým ovladačem a hlavní jednotkou Soundbar příliš velká? ; Přejděte s dálkovým ovladačem blíže k hlavní jednotce Soundbar. Ze subwooferu není slyšet zvuk a bliká na něm červená kontrolka LED. Tato situace nastává, když subwoofer není připojen k hlavní jednotce Soundbar. ; Pokuste se subwoofer znovu připojit. (Pokyny naleznete na straně 6.) Subwoofer vydává hučivý zvuk a viditelně se chvěje. Pokuste se chvění subwooferu snížit. ; Posunem tlačítka WOOFER na dálkovém ovládání dopředu nebo dozadu upravte úroveň hlasitosti basového reproduktoru. (na -12 nebo na -6 až +6).CZE - 32 13 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS and the Symbol together, Digital Surround, and the Digital Surround logo are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS and the Symbol together, Virtual:X, and the DTS Virtual:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.

SOFTWARU Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese (oss.request@samsung.com).

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 33

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-T650

Hmotnost 2,4 kg Rozměry (Š x V x H) 980,0 x 58,0 x 90,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon 30W x 6 Podporované formáty pro přehrávání LPCM 2ch, Dolby Audio™ (podporuje Dolby® Digital), DTS, DTS Virtual:X VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (Bluetooth) Maximální výkon vysílače (SRD) 6mW při 2,402GHz – 2,480GHz 25mW při 5,725GHz – 5,825GHz Název subwooferu PS-WR65BB Hmotnost 6,2 kg Rozměry (Š x V x H) 205,0 x 353,0 x 303,2 mm ZESILOVAČ Jmenovitý výstupní výkon 160W VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25mW při 5,725GHz – 5,825GHz Celkový příkon v pohotovostním režimu (W) 2,0W Bluetooth Metoda deaktivace portu Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund. POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.CZE - 34

• Společnost Samsung tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů www.samsung.com/global/ecodesign_componentDEU - ii SICHERHEITSINFORMATIONEN

3. „USB“ se prikazuje na ekranu.

3. Jednotku nevystavujte priamemu

5. Batéria používaná s týmto zariadením

– Pripojenie pomocou optického kábla

Ak sa nezobrazí položka UPDATE

2. Pripojte napájací prúdový kábel do zdroja napájania a následne do zariadenia Soundbar.

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar T6-Series“), vymažte ho.

• Následne zopakujte kroky 1 až 3. POZNÁMKA

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

2. Vyberte režim „D.IN“ stlačením tlačidla

3. Na displeji sa zobrazí položka „USB“.

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar T6-Series“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• ID SET Stlačte a na 5 sekúnd podržte tlačidlo Hore, čím dokončíte postup ID SET (pri pripájaní doplnkového produktu).SLK - 23

3. Ak si želáte na ovládanie zariadenia

3. Uložte prevzatý softvér na pamäťové

Ak sa nezobrazí položka UPDATE

Technické údaje Názov modelu HW-T650
