Tip produs	Bară sonoră
Marcă	Samsung
Model	HW-T650
Dimensiuni bară sonoră (L x Î x A)	980,0 x 58,0 x 90,0 mm
Greutate bară sonoră	2,4 kg
Dimensiuni subwoofer (L x Î x A)	205,0 x 353,0 x 303,2 mm
Greutate subwoofer	6,2 kg
Alimentare	Adaptor curent alternativ/continu (24 V)
Consum în standby	2,0 W
Putere totală de ieșire	180 W (30 W x 6 canale) + 160 W (subwoofer)
Conectivitate	HDMI cu ARC, intrare optică, port USB (5V 0,5A), Bluetooth
Formate audio suportate	LPCM 2 canale, Dolby Digital, DTS, DTS Virtual:X
Moduri sonore	Standard, Sunet Surround, Joc, Sunet Inteligent, DTS Virtual:X
Funcții speciale	Conexiune multiplă Bluetooth, Oprire automată, DRC, Pornire Bluetooth
Accesorii incluse	Telecomandă, baterii AA x2, ghid de instalare pe perete, suporturi de perete
Siguranță	Nu deschideți capacul (pericol de electrocutare), evitați umezeala
Întreținere și curățare	Curățați cu o cârpă moale și uscată
Piese de schimb și reparabilitate	Subwoofer (PS-WR65BB), kit difuzoare spate (SWA-8500S opțional). Nicio piesă reparabilă de utilizator.

Întrebări frecvente - HWT650 SAMSUNG

Cum conectez bara sonoră la televizor?

Puteți conecta bara sonoră prin cablu optic sau cablu HDMI (port ARC). Pentru o conexiune fără fir, utilizați Bluetooth apăsând butonul PAIR al telecomenzii.

De ce nu se conectează automat subwooferul?

Verificați că cablurile de alimentare sunt conectate. Dacă conexiunea automată eșuează, efectuați o conexiune manuală: țineți apăsat butonul ID SET din spatele subwooferului timp de 5 secunde, apoi țineți apăsat butonul Sus al telecomenzii timp de 5 secunde până când apare 'ID SET'.

Cum folosesc funcția Bluetooth?

Apăsați butonul PAIR al telecomenzii pentru a intra în modul 'BT PAIRING'. Pe dispozitivul dvs. mobil, selectați '[AV] Samsung Soundbar T6-Series' din lista Bluetooth. Bara sonoră se poate conecta la două dispozitive simultan.

Ce fac dacă telecomanda nu funcționează?

Înlocuiți bateriile cu altele noi (tip AA). Asigurați-vă că niciun obstacol nu blochează semnalul dintre telecomandă și bara sonoră. Raza maximă este de aproximativ 10 metri.

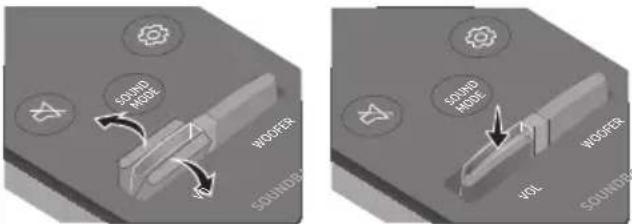

Cum reglez volumul subwooferului?

Folosiți butonul WOOFER de pe telecomandă. Împingeți-l înainte pentru a crește sau înapoi pentru a scădea volumul. Intervalul de reglare este de la -12 la +6 (sau 0).

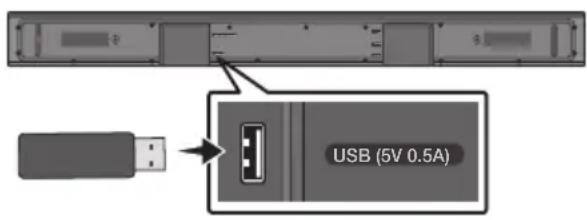

Cum actualizez software-ul barei sonore?

Descărcați ultimul fișier de actualizare de pe site-ul Samsung Support pe o cheie USB (format FAT). Opriți bara sonoră, conectați cheia, apoi porniți-o. Apare 'UPDATE'. După finalizare, țineți apăsat butonul Redare/Pauză timp de 5 secunde pentru a inițializa.

Care sunt diferitele moduri sonore disponibile?

Modurile sunt: Standard (sunet original), Sunet Surround (câmp sonor larg), Joc (sunet imersiv pentru jocuri), Sunet Inteligent (analiză conținut în timp real) și DTS Virtual:X (sunet 3D).

Cum instalez bara sonoră pe perete?

Utilizați ghidul de fixare pe perete furnizat. Marcați locațiile șuruburilor, găuriți și introduceți dibluri potrivite pentru perete. Fixați suporturile de perete pe spatele barei sonore, apoi agățați-o pe șuruburile de perete. Asigurați-vă că peretele suportă greutatea (2,4 kg).

Ce înseamnă mesajul "ID SET" pe ecran?

Mesajul 'ID SET' indică faptul că bara sonoră este în modul de asociere cu un dispozitiv fără fir (subwoofer sau difuzoare spate). Țineți apăsat butonul corespunzător de pe dispozitiv pentru a stabili conexiunea.

Cum dezactivez funcția Bluetooth Power?

Țineți apăsat butonul SOUND MODE al telecomenzii timp de peste 5 secunde. Ecranul afișează 'ON-BLUETOOTH POWER' sau 'OFF-BLUETOOTH POWER' în funcție de starea curentă. Eliberați butonul pentru a comuta.

MANUAL DE UTILIZARE HWT650 SAMSUNG

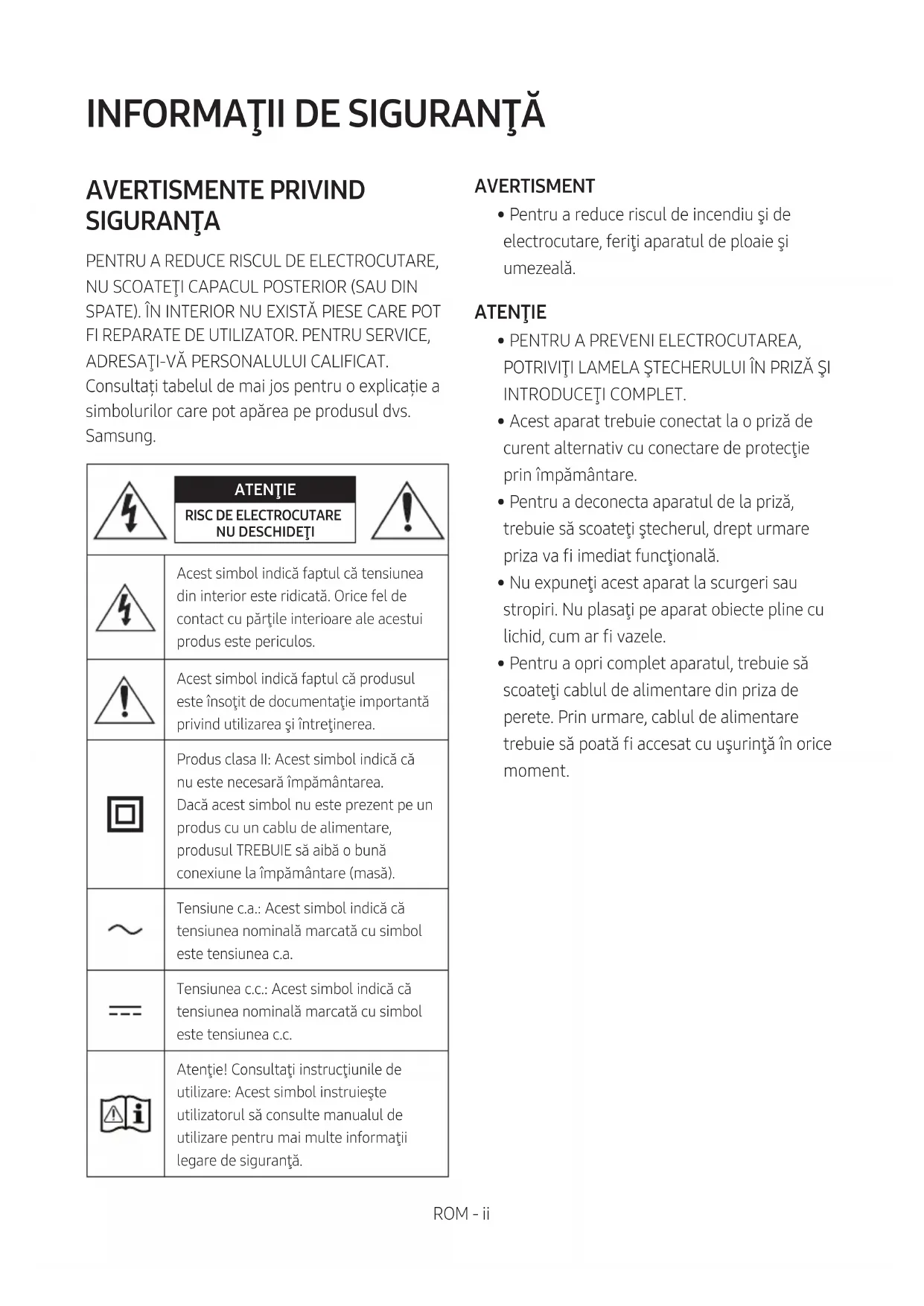

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

	ATENTIERISC DE ELECTROCUTARENU DESCHIDEȚI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică că nu este necesară împământarea.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

ATENTIE

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblati sau supraîncălziți bateriile. Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiti bateria cu una de același tip sau de un tip echivalent.

DESPRE ACEST MANUAL

Acest manual de utilizare este constituit din două părți: un document simplu, MANUALUL DE UTILIZARE, și un document detaliat, MANUALUL COMPLET, care poate fi descărcat.

Consultați acest manual pentru instrucțiuni de securitate, instalarea produsului, componente, conexiuni și caracteristicile produsului.

Puteți consulta MANUAL COMPLET accesând centrul de asistență Samsung online și scanând codul QR. Pentru a vedea manualul pe PC sau pe dispozitivul mobil, descărcați-l în format de document de pe site-ul web Samsung. (http://www.samsung.com/support)

Designul și specificațiile pot fi modificate fără înștiințare prealabilă.

CONTINUT

01 Verificarea componentelor 2

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) ____ 2

02 Descrieri 3

Panoul frontal/superior al sistemului Soundbar 3

Panoul inferior al unității Soundbar 4

03 Conectarea unității Soundbar 5

Conectarea la sursa de alimentare electrică ____ 5

Conectarea unității Soundbar la subwoofer ____ 6

- Conectarea automată dintre subwoofer și sistemul Soundbar ____ 6

- Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează ____ 7

Conectarea kitului SWA-8500S (Vândut separat) la Soundbar ____ 8

04 Conectarea la televizor 10

Metoda 1. Realizarea unei conexiuni prin cablu ____ 10

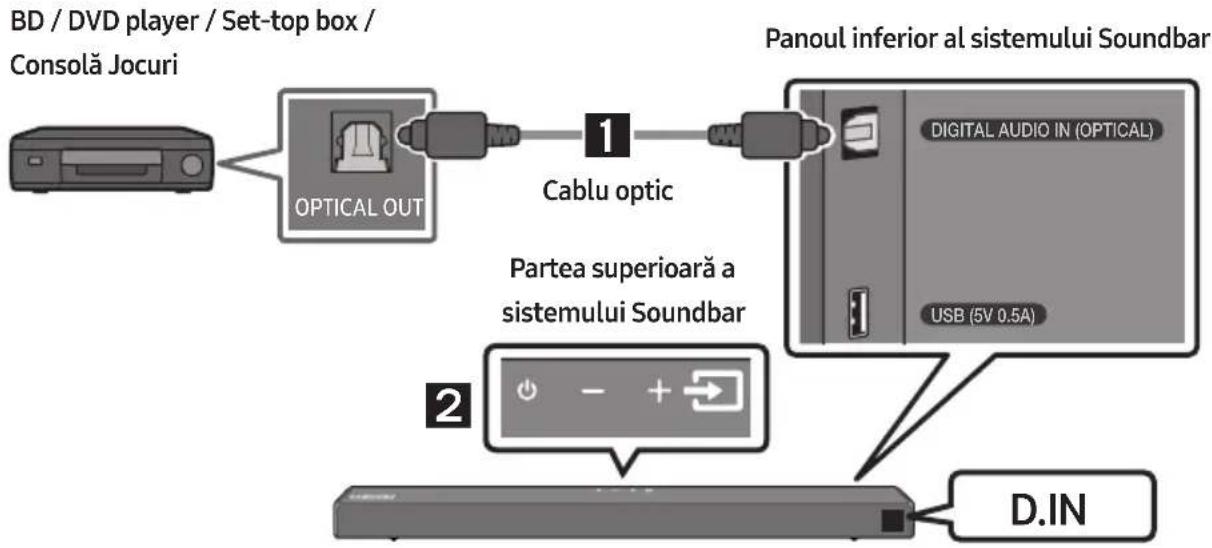

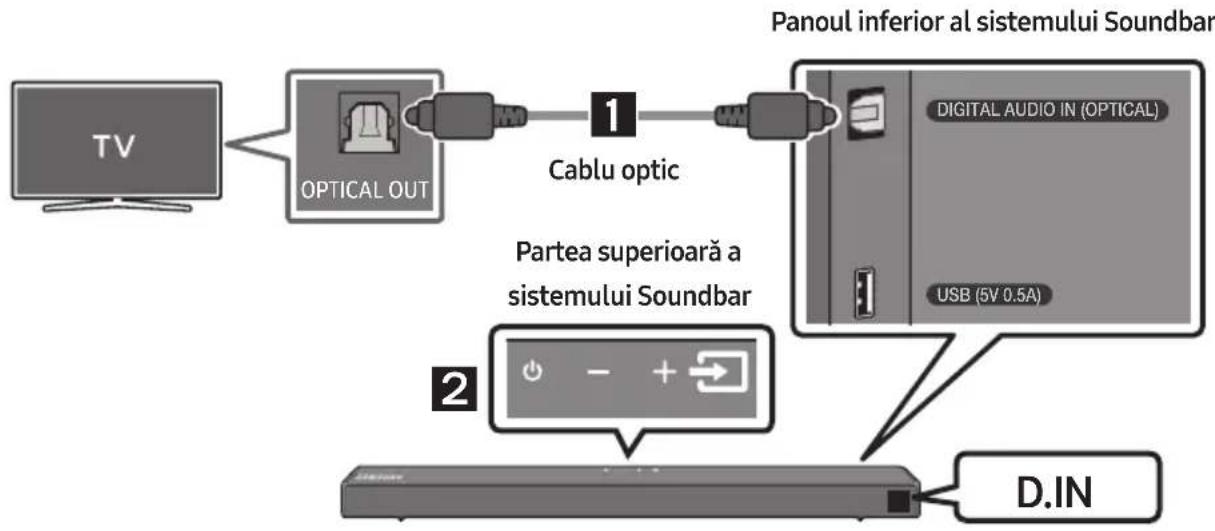

- Realizarea unei conexiuni prin cablu optic ____ 10

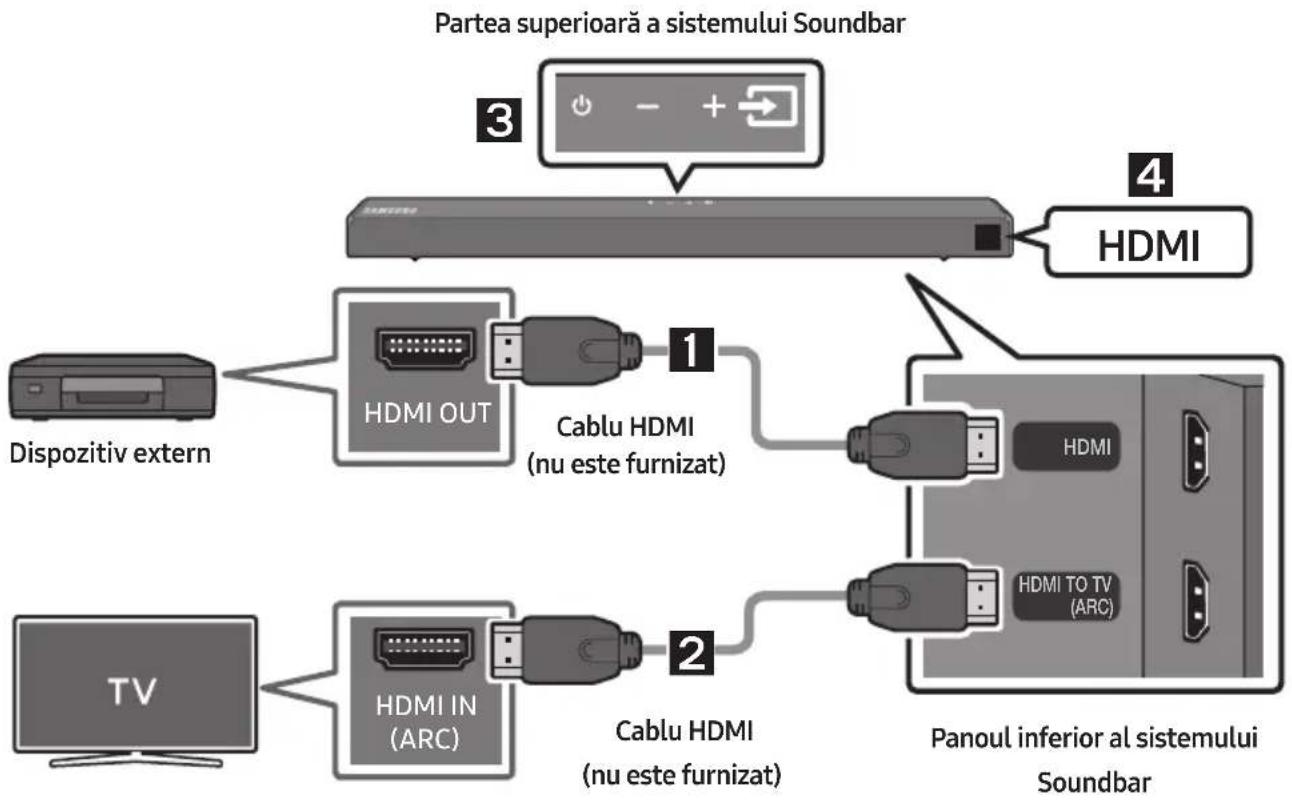

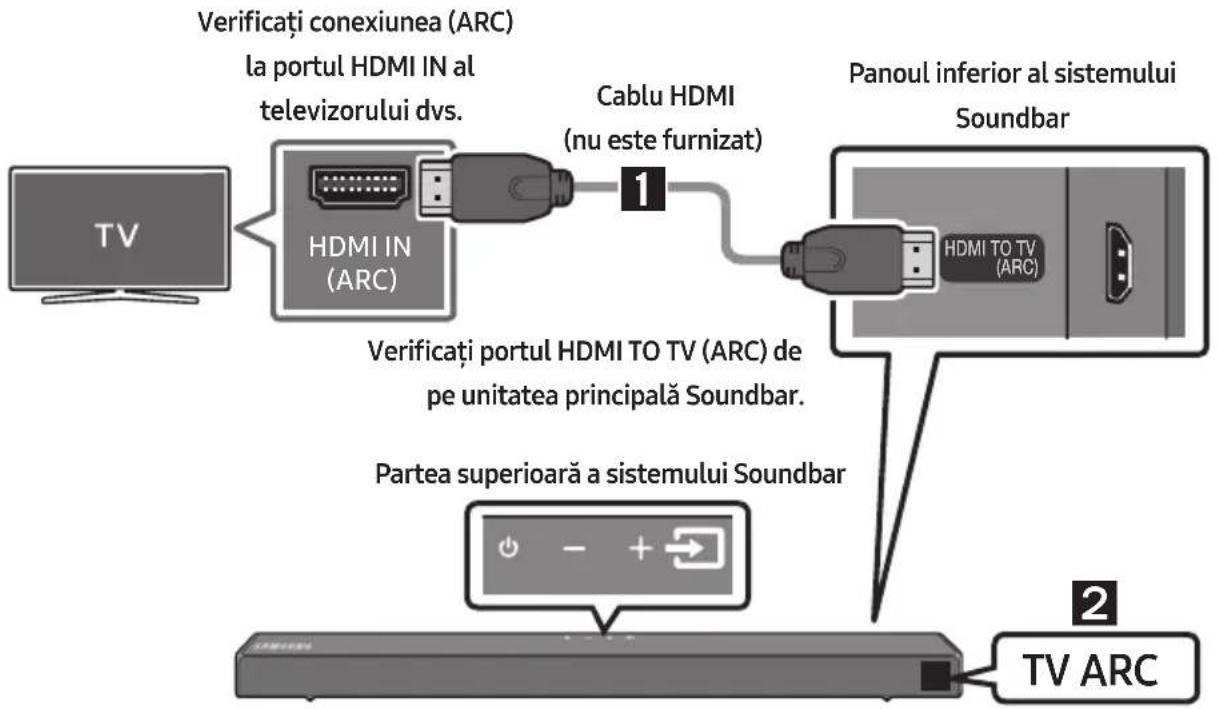

- Realizarea unei conexiuni prin cablu HDMI ____ 11

Metoda 2. Realizarea unei conexiuni fără cablu ____ 12

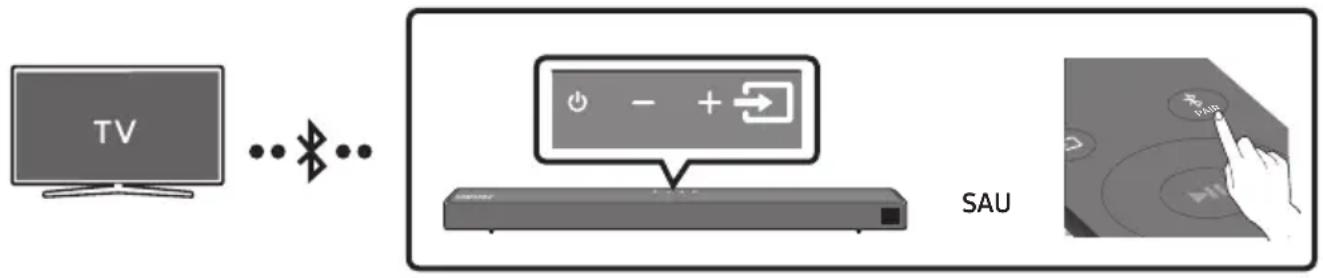

- Conectarea la un televizor via Bluetooth ____ 12

05 Conectarea la un dispositiv extern 14

Realizarea unei conexiuni prin cablu optic ____ 14

Realizarea unei conexiuni prin cablu HDMI ____ 15

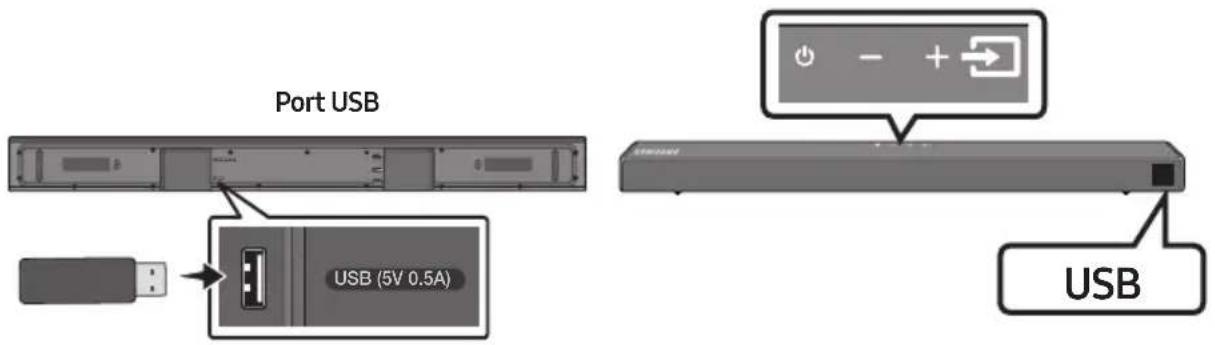

06 Conectarea unui dispozitiv de stocare USB 16

07 Conectarea unui dispozitiv mobil 17

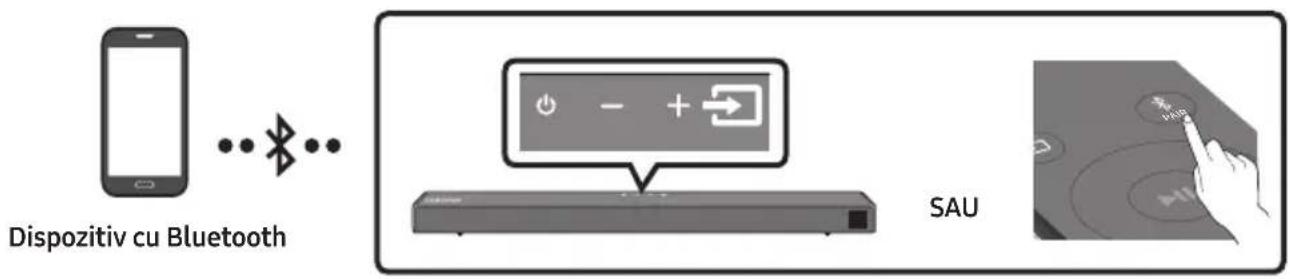

Conectarea Prin Bluetooth 17

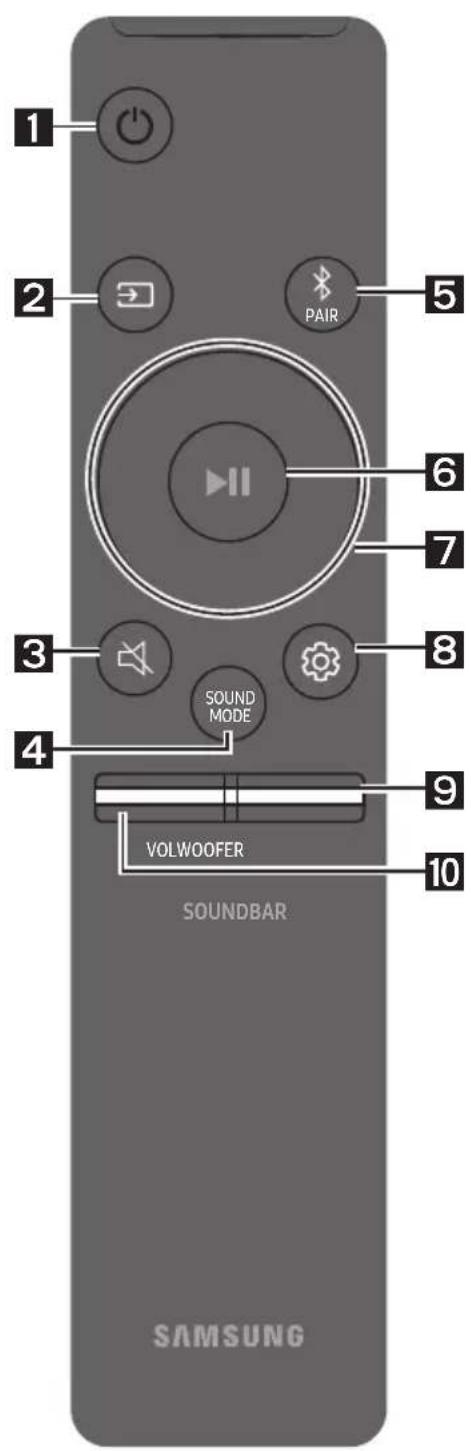

08 Folosirea telecomenzii 21

Cum să folositi telecomanda ____ 21

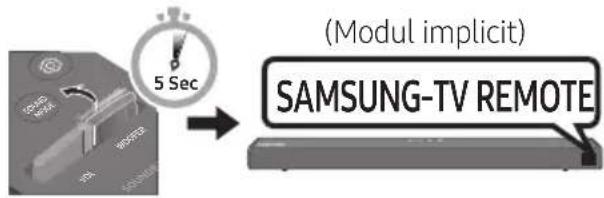

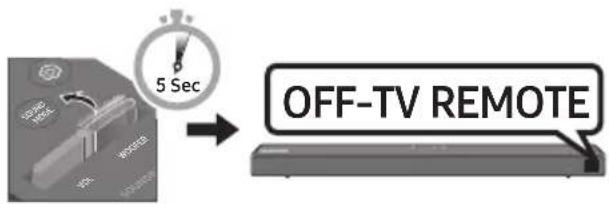

Reglarea volumului unității Soundbar cu telecomanda televizorului ____ 24

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 25

Specificațiile de ieșire pentru diferite moduri de efecte de sunet ____ 25

09 Instalarea suportului de perete 26

Precauții la instalare ____ 26

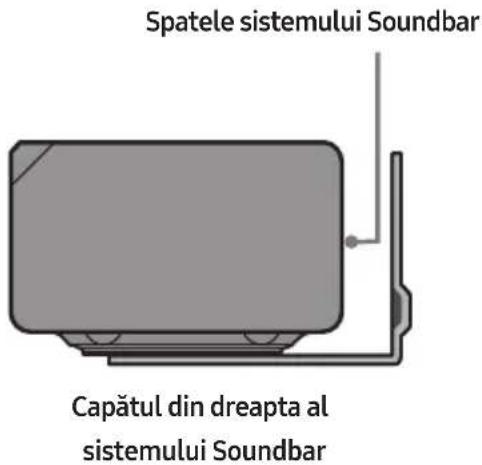

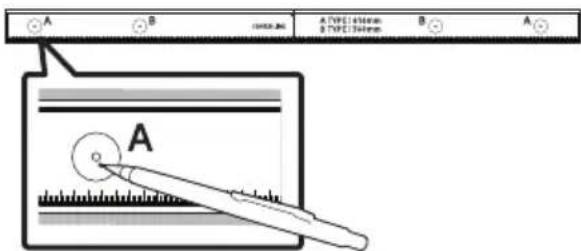

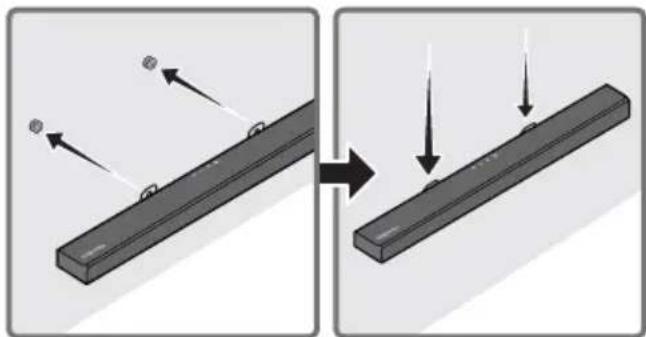

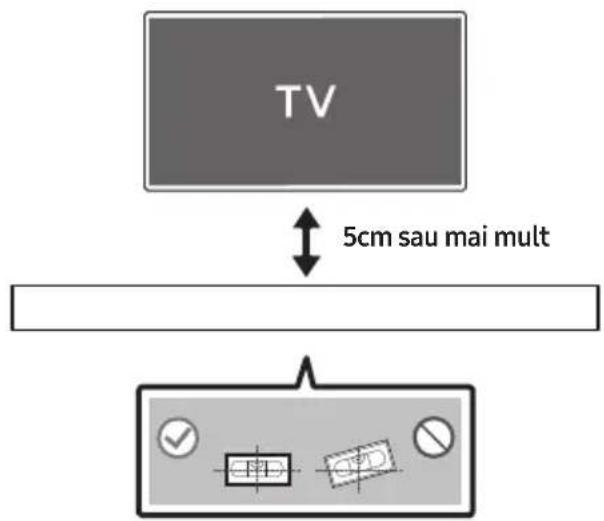

Componente pentru montarea pe perete ____ 26

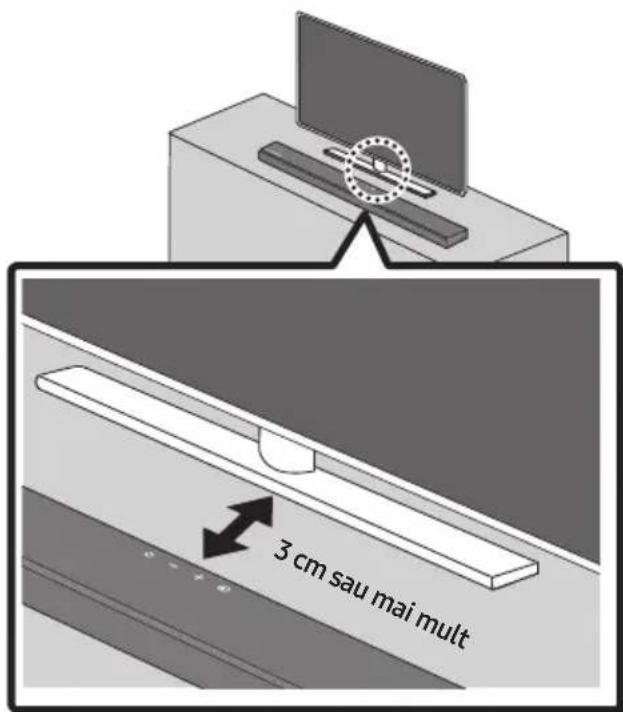

10 Plasarea sistemului Soundbar pe un suport de televizor

11 Actualizare software 29

Procedura de actualizare 29

Dacă nu se afișează UPDATE ____ 30

12 Depanare 31

13 Licență 32

14 Notificare de licență open source 32

15 Notă importantă despre service 32

16 Specificații și sugestii 33

Specificații 33

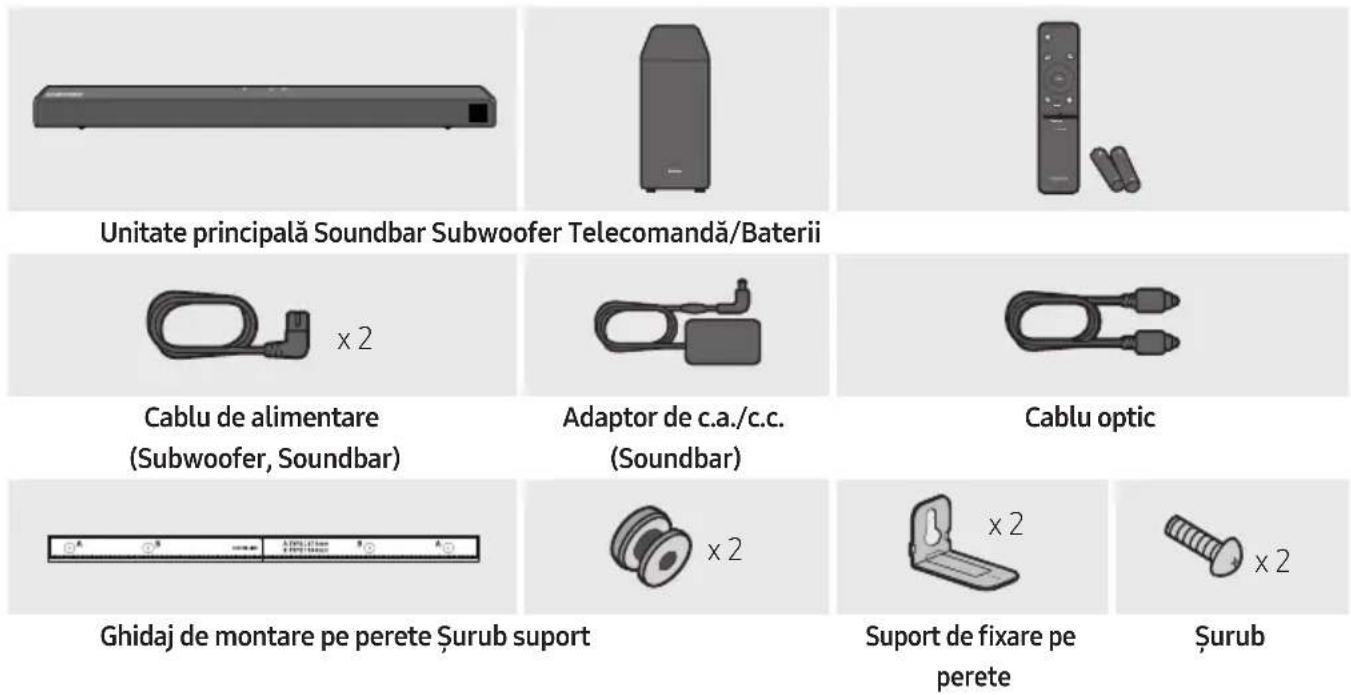

01 VERIFICAREA COMPONENTELOR

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)
• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.
• Aspectul accesorilor poate diferi puțin față de imaginile de mai sus.

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.

Pozitionați produsul astfel încât emblema SAMSUNG să se situeze pe partea superioară. 2 3 Panoul superior 1

1	AfișajAfișează starea produsului și modul curent.
2	Buton (Alimentare)Pornește și oprește sistemul.Functția Auto Power DownUnitatea se oprește automat în următoarele situații.- Modul D.IN / HDMI / BT / USB: Dacă nu există semnal audio timp de 20 minute.
3	Buton -/+ (Volum)Controlează nivelul volumului.Când este reglat, nivelul volumului apare pe afișajul frontal al sistemului Soundbar.
4	Buton (Sursă)Selectați modul de intrare a sursei.
	Mod de intrare Afisaj
	Intrare optică digitală D.IN
	Intrare ARC (HDMI OUT)	D.IN → TV ARC (Autoconversie)
	Intrare HDMI HDMI
	Mod BLUETOOTH BT
	Mod USB	USB
	Pentru activarea modului “BT PAIRING”, schimbați sursa modului “BT”, iar apoi mențineți apăsat butonul (Sursă) timp de mai mult de 5 secunde.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ.
• Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă doriți să ascultați sunetul numai prin sistemul Soundbar, trebuie să opriți difuzoarele televizorului din meniul Configurare audio al televizorului. Consultați manualul televizorului.

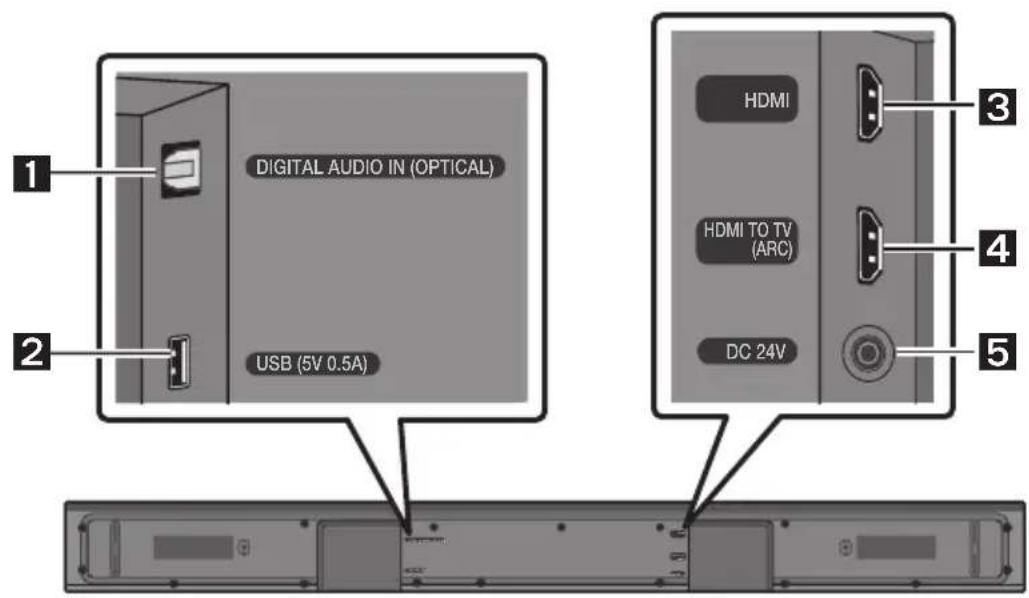

Panoul inferior al unității Soundbar

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI HDMI TO TV (ARC) DC 24V 1 2 3 4 5

1	DIGITAL AUDIO IN (OPTICAL)Conectați la ieșirea digitală (optică) a unui dispozitiv extern.
2	USB (5V 0.5A)Conectați un dispozitiv cu port USB pentru a reda fișierele audio de pe dispozitivul cu port USB prin sistemul Soundbar.
3	HDMIIntră semnale audio și video simultan, printr-un cablu HDMI.Conectați la ieșirea HDMI a unui dispozitiv extern.
4	HDMI TO TV (ARC)Conectați la mufa HDMI (ARC) de pe un televizor.
5	DC 24V (Alimentare)Conectați la un adaptor c.c/c.a.

• Când deconectați cablul de alimentare al transformatorului de c.a./c.c. de la priză, trageți de ștecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt finalizate.

03 CONECTAREA UNITĂȚII SOUNDBAR

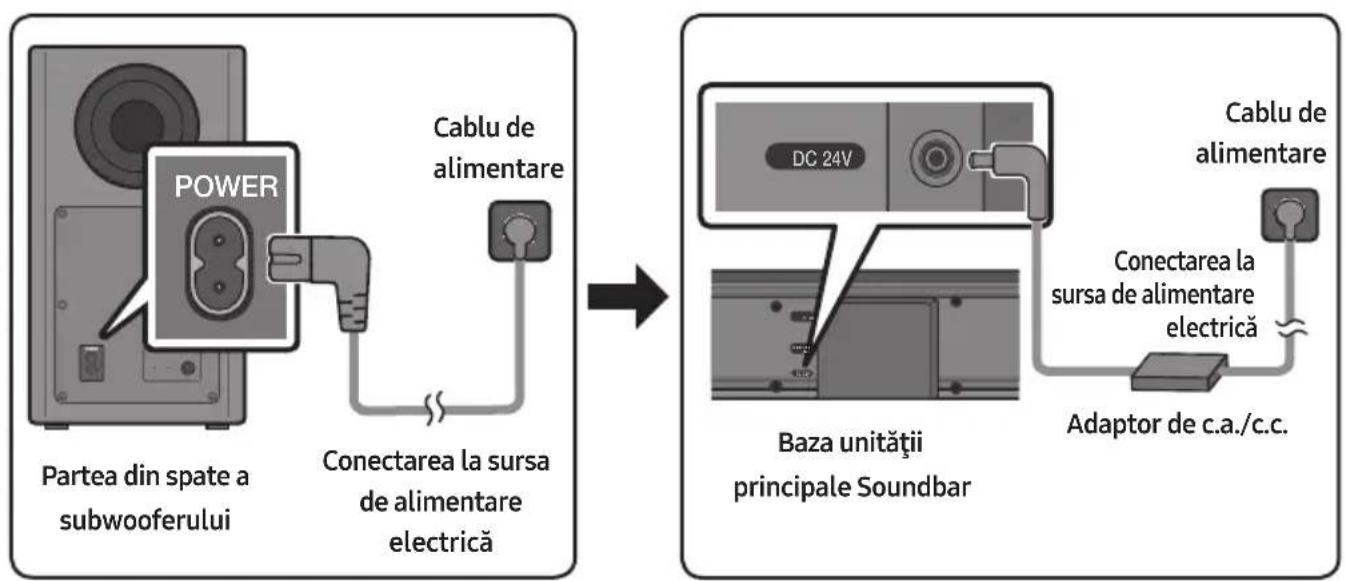

Conectarea la sursa de alimentare electrică

Utilizați componentele de alimentare pentru conectarea subwooferului și a unității Soundbar la sursele de alimentare cu energie, în ordinea următoare:

1. Conectati cablul de alimentare la subwoofer.
2. Conectați cablul de alimentare de ieșire la adaptorul electric și apoi la Soundbar.
3. Conectați cablul de alimentare la o priză de perete.

A se vedea ilustrațiile de mai jos.

- Pentru informații suplimentare despre parametrii de alimentare electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)

- Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o suprafață plană, cum ar fi pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

Conectarea unității Soundbar la subwoofer

Atunci când subwooferul este conectat, vă puteți bucura de o gamă variată de sunete joase.

Conectarea automată dintre subwoofer și sistemul Soundbar

Când porniți alimentarea, după conectarea cablurilor de alimentare la sistemul Soundbar și subwoofer, subwooferul este conectat automat la sistemul Soundbar.

- Când se finalizează asocierea automată, indicatoarele albastre din partea din spate a subwooferului se aprind.

Luminile indicator LED din spatele Subwooferului

LED Stare Descriere	Solutie
Albastru	Pornit	Conectarea reusită (operație normală)
	Intermitent Recuperarea conectării	Verificați dacă este conectat corespunzător cablul de alimentare la sistemul Soundbar principal sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwoofer-ul. Consultați pagina 7.
Roșu Pornit	Standby (cu unitatea principală Soundbar oprită)	Verificați dacă cablul de alimentare la unitatea principală Soundbar este conectat corect.
	Conexiunea a eșuat	Reconectați-vă. Consultați instrucțiunile pentru conexiunea manuală de la pagina 7.
Roșu și albastru	Intermitent	Functionare necorespunzătoare

Conectarea manuală a subwooferului în cazul în care conexiunea automată eşuează

Înainte de a efectua procedura de conectare manuală de mai jos:

• Verificați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.

• Asigurati-vă că sistemul Soundbar este pornit.

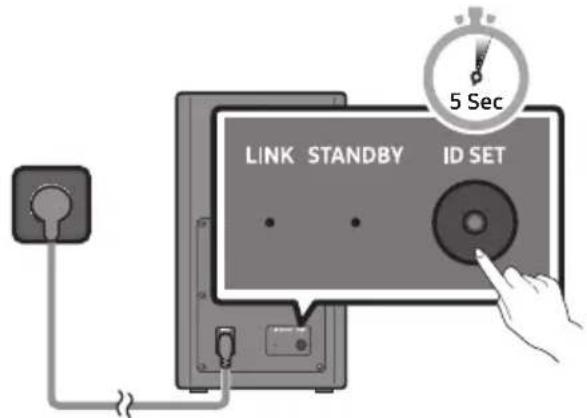

• Tineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

- Indicatorul roşu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru.

LINK STANDBY ID SET 5 Sec

Partea din spate a subwooferului

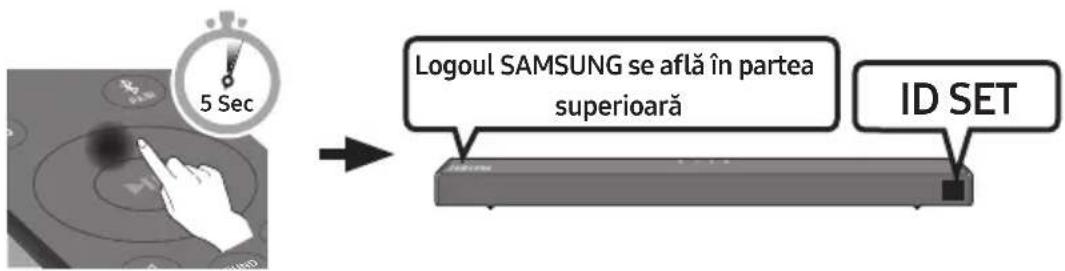

1. Tineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

2. Mesajul IDSET apare pentru un moment pe afisajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

5 Sec Logoul SAMSUNG se află în partea superioară ID SET

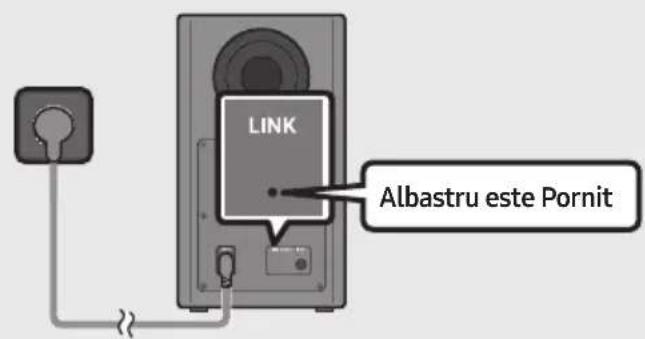

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

LINK Albastru este Pornit

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

OBSERVATII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt finalizate.
• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LEDUL STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.
• Dacă utilizati un dispositiv care folosește aceeași frecvență (5,8 GHz) ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

MĂSURI DE PRECAUȚIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.

Conectarea kitului SWA-8500S (Vândut separat) la Soundbar

Experimentați un sunet surround wireless de calitate conectând Kitul wireless de boxe spate Samsung (SWA-8500S, vândut separat) la sistemul dvs. Soundbar.

1. Conectați Modulul Receptor Wireless la 2 boxe surround.

– Cablurile boxei prezintă coduri de culoare.

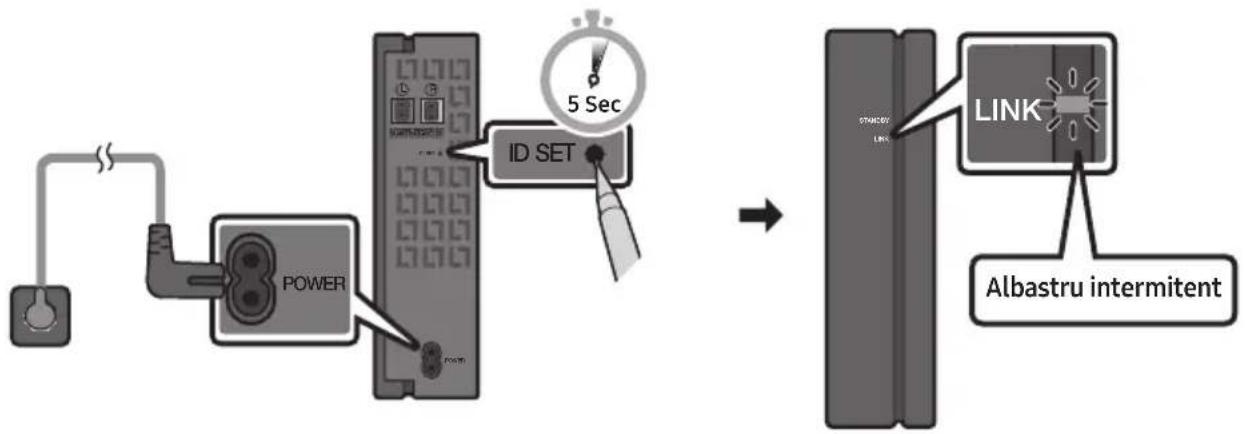

1. Verificați starea modului de standby a Modulului Receptor Wireless după conectarea la o sursă de curent electric.

- Indicatorul LINK LED (LED albastru) de pe Modulul Receptor Wireless se aprinde intermitent. Dacă LED-ul nu se aprinde intermitent, apăsați butonul ID SET din spatele Modulului Receptor Wireless folosind un vârf ascuțit timp de 5\~6 secunde, până când indicatorul LED LINK se aprinde intermitent (în albastru). Pentru mai multe informații despre LED, consultați manualul de utilizare SWA-8500S.


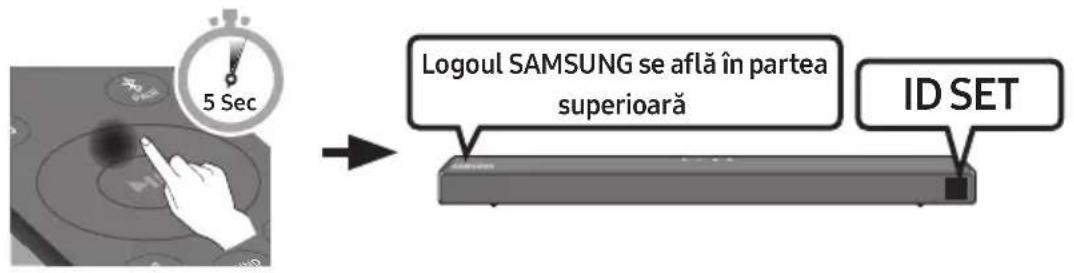

1. Tineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

2. Mesajul ID SET apare pentru un moment pe afișajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când IDSET este realizat.

ATENTIE

- Dacă unitatea dvs. Soundbar redă un fișier audio atunci când se conectează la kitul SWA-8500S, este posibil să auziți un sunet sacadat emis de subwoofer în timpul finalizării conexiunii.

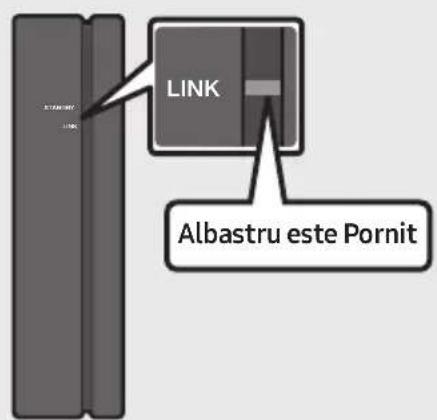

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

LINK Albastru este Pornit

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și Modulul Receptor Wireless.

1. Dacă SWA-8500S nu este conectat, repetați procedura descrisă la Etapa 2.

04 CONECTAREA LA TELEVIZOR

Ascultați sunetele televizorului folosind sistemul Soundbar conectat printr-o rețea configurată cu cabluri sau fără cabluri.

- Când Soundbar-ul este conectat la televizoarele Samsung, acesta poate fi controlat folosind telecomanda televizorului.

- Această funcție este compatibilă cu televizoarele Smart Samsung din 2017 și cele din seriile ulterioare care au funcția Bluetooth atunci când sistemul Soundbar se conectează la televizor folosind un cablu optic.

- Această funcția permite și folosirea meniului televizorului pentru efectuarea reglajelor de sunet și a altor setări diferite, precum și controlul volumului și de anulare a sunetului.

Metoda 1. Realizarea unei conexiuni prin cablu

Când semnalele de difuzare sunt Dolby Digital și setarea pentru "Format audio ieșire digitală" este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Cuvintele din meniul televizorului pot fi diferite pentru Dolby Digital și PCM, în funcție de producătorul televizorului.)

Realizarea unei conexiuni prin cablu optic

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic digital.

2. Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul "D.IN".

Realizarea unei conexiuni prin cablu HDMI

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI (nu este furnizat) conform indicațiilor din imagine.
2. "TV ARC" apare pe afișajul unității principale Soundbar și se emite sunetul televizorului prin sistemul Soundbar.

- În cazul în care sunetul televizorului este dezactivat, apăsați butonul (Sursă) de pe telecomandă sau din partea superioară a sistemului Soundbar pentru a comuta la modul "D.IN". Monitorul afișează alternativ "D.IN" și "TV ARC", și se emite sunetul televizorului.

• Dacă pe afișajul unității principale Soundbar nu apare "TV ARC" asigurați-vă că ați conectat cablul HDMI (nu este furnizat) la portul corect.
• Folositi butoanele de volum de pe telecomanda televizorului pentru a regla volumul.

OBSERVATII

• HDMI este o interfață care permite transmisia digitală a datelor video și audio cu un singur conector.
• Dacă televizorul dispune de un port ARC, conectați cablul HDMI la portul HDMI IN (ARC).
• Vă recomandăm să utilizati un cablu HDMI fără miez, dacă este posibil. Dacă utilizati un cablul HDMI cu miez, utilizati unul cu un diametru mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC.

Metoda 2. Realizarea unei conexiuni fără cablu

Conectarea la un televizor via Bluetooth

Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

- Nu puteți conecta mai multe televizoare simultan.

TV SAU

Conectarea inițială

1. Apăsați butonul ✝ PAIR de pe telecomandă pentru a activa modul de lucru “BT PAIRING”.

(SAU) a. Apăsați butonul ➞ (Sursă) de pe panoul superior și apoi selectați “BT”.
"BT" devine "BT PAIRING" în câteva secunde în mod automat sau devine "BT READY" dacă există o înregistrare de conectare.
b. Atunci când apare "BT READY", apăsați și țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a afișa "BT PAIRING".

1. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)

2. Selectați "[AV] Samsung Soundbar T6-Series" din lista afișată pe ecranul televizorului.

Vă este indicat sistemul Soundbar disponibil pentru "Need Pairing" sau "Paired" din lista de dispositive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

- Când televizorul este conectat, [Nume TV] → "BT" apare pe afisajul frontal al unității Soundbar.

1. Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar T6-Series") apare pe listă, acesta trebuie șters.
• Apoi repetați pașii de la 1 la 3.

NOTĂ

- După ce conectați Soundbarul la televizor prima dată, utilizați modul “BT READY” pentru a vă reconecta.

Deconectarea sistemului Soundbar de la televizor

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă sau comutați la orice mod, în afară de "BT".

• Deconectarea necesită o anumită perioadă de timp deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului folosit.)
• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe "BT READY". (Glisați Pornire→Oprire)

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : în acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul ✝PAIR pe telecomandă sau apăsați și țineți apăsat butonul ➔ (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul "BT".)

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceti <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se oprește automat după 20 de minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:
  – Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
  – Dacă două sau mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
  – Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

05 CONECTAREA LA UN DISPOZITIV EXTERN

Conectați-vă la un dispozitiv extern prin intermediul unui cablu sau prin Bluetooth pentru a reda sunetul dispozitivului extern prin intermediul sistemului Soundbar.

Realizarea unei conexiuni prin cablu optic

1. Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a dispozitivului sursă utilizând un cablu optic.
2. Selectați modul "D.IN" apăsând butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă.

Realizarea unei conexiuni prin cablu HDMI

1. Conectați un cablu HDMI (nu este furnizat) de la mufa HDMI din spatele produsului la mufa HDMI OUT a dispozitivului digital.
2. Conectați un cablu HDMI (nu este furnizat) de la mufa HDMI TO TV (ARC) din partea de jos a produsului la mufa HDMI IN a televizorului.
3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați "HDMI".
4. Modul "HDMI" selectat este afişat pe panoul de afişare al sistemului Soundbar și este redat sunetul.

06 CONECTAREA UNUI DISPOZITIV DE STOCARE USB

Puteti asculta fişierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

Port USB USB (5V 0.5A) USB

1. Conectați dispozitivul USB la portul USB din partea de jos a produsului.
2. Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați "USB".
3. "USB" apare pe ecranul de afişaj.
4. Ascultati fișierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

- Sistemul Soundbar se închide automat (Auto Power Down) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 20 minute.

Listă de compatibilitate

Extensie Codec Rată de eşantionare Rată de biti
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz intre 32 și 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz intre 32 și 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz intre 8 și 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz intre 8 și 160 kbps
*.wma	WMA7/8/9 (doar audio)	32 kHz ~ 48 kHz intre 32 și 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz intre 45 și 500 kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 doar audio)	32 kHz ~ 48 kHz intre 32 și 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz intre 1024 și 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz intre 162 și 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz intre 1024 și 9216 kbps

- Dacă există prea multe foldere și fișiere stocate pe dispozitivul USB, accesarea și redarea fișierelor prin sistemul Soundbar poate dura mai mult.

07 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea Prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

- Conexiunea este limitată la un televizor sau la două dispositive Bluetooth în același timp.

Dispositiv cu Bluetooth SAU

Conectarea inițială

1. Apăsați butonul ✝ PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU)

a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați "BT". "BT" devine "BT PAIRING" în câteva secunde în mod automat sau devine "BT READY" dacă există o înregistrare de conectare.

b. Atunci când apare "BT READY", apăsați și țineți apăsat butonul ➞ (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a afișa "BT PAIRING".

1. Selectați din lista "[AV] Samsung Soundbar T6-Series".

- Când sistemul Soundbar este conectat la un dispozitiv prin Bluetooth, pe afișajul frontal va apărea [Numele dispozitivului Bluetooth] → "BT".

1. Puteți asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar T6-Series") apare pe listă, acesta trebuie șters.
• Apoi repetați paşii de la 1 la 2.

NOTĂ

- După ce conectați bara de sunet la dispozitiv mobil prima dată, utilizați modul "BT READY" pentru a vă reconecta.

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul ✝ PAIR pe telecomandă sau apăsați și țineți apăsat butonul ➞ (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul “BT”.)

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceti <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se opreşte automat după 20 de minute în starea Ready.

- Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.

- Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.

– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

- Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

- Conectați numai la dispositive Bluetooth care acceptă funcția A2DP (AV).

- Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).

- După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV] Samsung Soundbar T6-Series" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul "BT".

- Disponibil numai dacă sistemul Soundbar apare în lista de dispositive împerecheate prin Bluetooth. (Dispozitivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)

- Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afişat "BT READY".

Funcția Bluetooth Power pornită (SOUND MODE)

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Tineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul Soundbar este pornit.

2. "ON-BLUETOOTH POWER" apare pe afişajul sistemului Soundbar.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu excepția “BT”.

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

OBSERVATII

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Soundbar se opreşte automat după 20 de minute în starea Ready.

Informații suplimentare despre conexiunea Bluetooth

Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth printr-o conexiune fără fir, cu rază scurtă de actiune.

• Un dispositiv Bluetooth poate cauza zgomote sau defectiuni de functionare când:
• O parte a corpului se află în contact cu sistemul de transmisie/recepție al dispozitivului Bluetooth sau al sistemului Soundbar.
• Este supus la variatii electrice din cauza diverselor obstacole – pereti, colturi sau elemente de partitionare a birourilor.

• Este supus la interferențe electrice din partea unor dispositive care funcționează pe aceeași frecvență – inclusiv echipamente medicale, cuptoare cu microunde și routere wireless LAN.

• Împerecheați sistemul Soundbar cu dispozitivul Bluetooth de la o distanță mică.

• Cu cât distanța dintre aparatul Soundbar și dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanța este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.
• În zonele cu calitate scăzută a recepției, conexiunea Bluetooth ar putea să nu funcționeze corect.
• Conexiunea Bluetooth funcționează numai câna aparatul este în apropiere unității centrale. Conexiunea va fi întreruptă automat, dacă distanța dintre dispositive este mai mare decât raza de recepție. Chiar și în interiorul acestei raze de recepție, calitatea sunetului poate fi deteriorată de diverse obstacole – cum ar fi ușile sau pereții.
• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Conexiunea Bluetooth multiplă

Sistemul Soundbar poate fi conectat la 2 dispositive Bluetooth în același timp.

1. Conectați sistemul Soundbar la maxim două dispositive Bluetooth. (Consultați pagina 17)
2. Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate ambele dispozitive.
3. Pentru a reda muzică de pe dispozitivul Bluetooth "B" în timp ce este redată muzică de pe dispozitivul "A", întrerupeți sau opriti redarea pe dispozitivul "A" și apoi porniți redarea pe dispozitivul "B".

- Dispozitivul nu va comuta redarea muzicii de pe dispozitivul "B", dacă nu este întreruptă sau oprită redarea pe dispozitivul "A", mai întâi.

1. În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate fi decalat.

OBSERVATII

- Dacă încercați să conectați un al 3-lea dispozitiv Bluetooth, automat va fi deconectat dispozitivul A sau B. (Un dispozitiv care nu redă muzică în momentul respectiv va fi deconectat.)

- Doar un televizor Samsung sau 2 dispositive Bluetooth pot fi conectate în același timp.

- Sistemul Soundbar va fi deconectat de la dispozitivele Bluetooth, atunci când primește o solicitare de conectare de la un televizor Samsung.

08 FOLOSIREA TELECOMENZII

Cum să folosiți telecomanda

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Alimentare	Pornește și oprește sistemul Soundbar.
2	Sursă	Apăsați pentru a selecta o sursă conectată la sistemul Soundbar.
3	Anularea unetului	Apăsați butonul (Anularea sunetului)pentru a dezactiva sunetul.Apăsați-l din nou pentru a-l activa din nou.
4	SOUND MODE	Puteți selecta efectul audio dorit alegând dintre modurile STANDARD, SURROUND SOUND, GAME, SMART SOUND sau DTS VIRTUAL:X.- STANDARDRedă sunetul original.- SURROUND SOUNDOferă o gamă mai largă de sunete decât cele standard.- GAMEOferă sunete stereoscopice care vă vor integra în mijlocul acțiunii în timpul jocurilor.- SMART SOUNDAnalizează conținutul în timp real și oferă, în mod automat, un sunet optim, bazat pe caracteristicile conținutului.- DTS VIRTUAL:XSunet 3D imersiv din orice conținut.

		DRC (Dynamic Range Control)Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Apăsați și mențineți apăsat butonulSOUND MODEîn timp ce unitatea Soundbar este nealimentată pentru a activa sau dezactiva funcția DRC (Dynamic Range Control).Cu DRC pornit, sunetul tare este redus. (Sunetul poate fi distorsionat)Bluetooth PowerAceastă caracteristică pornește automat Soundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior.Setarea este activată în mod implicit.-Țineți apăsat butonulSOUND MODEtimp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.
5	BluetoothPAIR	Apăsați butonulPAIR. “BT PAIRING” apare pe afișajul Soundbarului.Puteți conecta unitatea Soundbar la un nou dispozitiv Bluetooth în acest mod, selectând-o din lista de căutare a dispozitivului Bluetooth.
6	Redare/Pauză	Apăsați butonul►IIpentru a opri temporar muzica.Dacă apăsați butonul din nou, muzica va fi redată din nou.
7	Sus/Jos/Stânga/Dreapta	Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.RepetăPentru a folosi funcția Repetă în modul “USB”, apăsați butonulSus.Omitere melodieApăsați butonulDreaptapentru a selecta următoarea melodie. Apăsați butonulStângapentru a selecta melodia anterioară.ID SETApăsați și mențineți apăsat butonulSustimp de 5 secunde pentru a finalizaID SET(când vă conectați la un element auxiliar).
		• Funcția de restricționare a volumuluiPentru a vă proteja auzul, funcția de Restricționare a volumului limitează volumul la 20 dacă activați Soundbar atunci când volumul este setat la peste 20.- Valoarea implicită pentru funcția de Restricționare a volumului este Dezactivat. Trebuie să porniți funcția pentru a o activa.- Când este pornită, funcția de Restricționare a volumului rămâne pornită chiar și atunci când alimentarea este oprită.- Pentru a porni sau opri Restricționarea volumului, apăsați și mențineți apăsat butonulJosde pe telecomandă timp de 5 secunde. Dacă Restricționarea volumului este oprită, pe afișajul frontal apare mesajul “V FREE”. Când funcția este pornită, apare “V LOCK”.
8	Controlul sunetului	Puteți selecta dintreTREBLE, BASS, sau AUDIO SYNC.• Pentru a controla volumul sunetelor înalte sau joase, apăsați butonulControlul sunetuluipentru a selectaTREBLEsau BASS, iar apoi reglați volumul între -6 și +6 utilizând butoaneleSus/Jos.• Mențineți apăsat butonul(Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pe fiecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoaneleStânga/Dreapta, fiecare putând fi reglat între -6 și +6 prin folosirea butoanelorSus/Jos.• Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, apăsați butonulControlul sunetuluipentru a selectaAUDIO SYNC, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelorSus/Jos.(Opțiunea nu este disponibilă în modul “USB” sau “BT”.)• Dacă sunt conectate difuzoarele surround, funcția difuzorul din spate poate fi activată/ dezactivată utilizând butoaneleSus/Jospentru a regla volumul între -6 și +6.•AUDIO SYNCeste disponibilă numai în anumite funcții.
9	WOOFER	Deplasați butonulWOOFERînainte sau înapoi pentru a ajusta volumul subwooferului de la -12 sau între -6 și +6. Pentru setarea pe 0 a nivelului de volum al subwoofer-ului, apăsați butonul.
10	VOL	Deplasați butonulVOLînainte sau înapoi pentru a ajusta volumul.• Anularea sunetuluiApăsați butonulVOLpentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou.

Reglarea volumului unității Soundbar cu telecomanda televizorului

Dacă dețineți un TV Samsung, puteți regla volumul unității Soundbar folosind telecomanda prin infraroșu care v-a fost furnizată împreună cu TV-ul Samsung.

Folosiți mai întâi meniul TV pentru setarea sunetului de pe TV-ul dvs. Samsung către boxele externe, apoi folosiți telecomanda dvs. Samsung pentru a controla volumul unității Soundbar. Pentru informații suplimentare, consultați manualul de utilizare al TV-ului. Modul implicit al acestei funcții este controlul prin telecomanda unui TV Samsung. Dacă TV-ul dvs. este un model diferit, urmați instrucțiunile de mai jos pentru a modifica setările acestei funcții.

1. Opriti unitatea Soundbar.

BYE

1. Dacă nu doriți să folosiți această funcție, mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul "OFF-TV REMOTE" este afișat pe ecran.

5 Sec OFF-TV REMOTE

1. Dacă doriți să reglați unitatea Soundbar cu telecomanda televizorului, mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul "ALL-TV REMOTE" este afişat pe ecran. Apoi, utilizați meniul televizorului pentru a selecta difuzoarele externe.

5 Sec ALL-TV REMOTE

1. Dacă nu doriți să vă reîntoarceți la modul implicit de utilizare a unității Soundbar (controlată printr-o telecomandă TV Samsung), mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul "SAMSUNG-TV REMOTE" este afișat pe ecran.

(Modul implicit) SAMSUNG-TV REMOTE

- De fiecare dată când trageți butonul WOOFER în sus și mențineți poziția timp de 5 secunde, modul se schimbă în următoarea ordine: "SAMSUNG-TV REMOTE" (Modul implicit) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Este posibil ca această funcție să nu fie disponibilă, în funcție de telecomandă.

- Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus)	Telecomanda televizorului Pornit/Oprit (Standby)	Pagina 24
▶II (Redare/Pauză)	Inițializare (Standby)	Pagina 29
Stânga	Conectarea automată a televizorului activată/dezactivată (BT pregătit)	Pagina 13
Sus	ID SET (Standby)	Pagina 22
Jos	Restrictionarea volumului Pornit/Oprit (Standby)	Pagina 23
(Controlul sunetului)	EQ 7 benzi Pagina 23
SOUND MODE	DRC ON/OFF (Standby) Pagina 22
	Bluetooth Power Pagina 22

Specificațiile de ieșire pentru diferite moduri de efecte de sunet

• Kitul Samsung wireless de boxe spate poate fi achiziționat separat. Pentru achiziționarea unui kit, contactați furnizorul de la care ați achiziționat sistemul Soundbar.

09 INSTALAREA SUPORTULUI DE PERETE

Precauții la instalare

• Instalați numai pe un perete vertical.
• Evitați temperatura sau umiditatea ridicate la locația de instalare.
• Verificați duritatea peretelui și dacă acesta este suficient de dur pentru a susține greutatea sistemului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

- Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montat în grinzi.

- Achiziționați şuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai mult recomandat.

• Conectați cablurile între unitate și dispozitivele externe înainte de a fixa unitatea Soundbar pe perete.
• Opriți echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghidaj de montare pe perete

1. Plasati Ghidaj de montare pe perete pe suprafața peretelui.

2. Ghidaj de montare pe perete trebuie să fie în poziție orizontală perfectă.

3. Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

TV 5cm sau mai mult

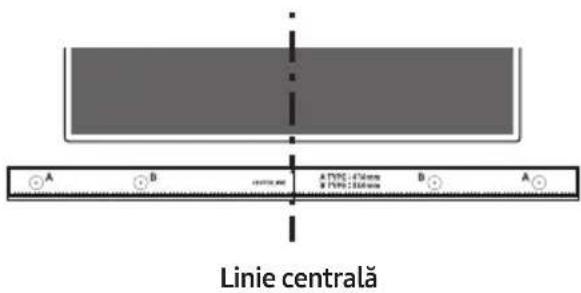

1. Aliniați Linia centrală a Ghidajul de montare pe perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

Linie centrală

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor A-TYPE la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghidaj de montare pe perete.

A B C:\0023\001 A TYPE 450mm B TYPE 350mm A A

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele sau diblurile Molly utilizate.

1. Împingeți un şurub (nu este furnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați cele 2 Suport de fixare pe perete în orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Šuruburi.

- Când asamblati, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

Spatele sistemului Soundbar Capătul din dreapta al sistemului Soundbar

1. Instalați sistemul Soundbar cu Suporturilor pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

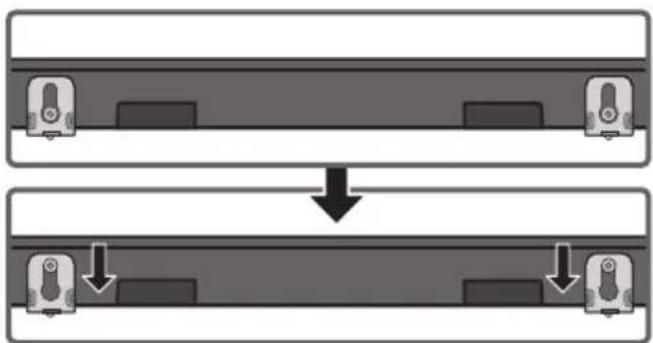

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

- Introduceți Șurub suport în partea mai lată (inferioară) a Suport de fixare pe perete, și apoi glisați Suport de fixare pe perete în jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

10 PLASAREA SISTEMULUI SOUNDBAR PE UN SUPORT DE TELEVIZOR

Plasati sistemul Soundbar pe un suport de televizor.

3 cm sau mai mult

Aşa cum este prezentat în imagine, aliniați centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor.

Pentru o calitate optimă a sunetului, poziționați sistemul Soundbar în fața televizorului, la o distanță de cel puțin 3 cm de acesta.

NOTĂ

- Asigurați-vă că sistemul este amplasat pe o suprafață plană și solidă.

11 ACTUALIZARE SOFTWARE

Samsung ar putea oferi în viitor actualizări pentru firmware-ul sistemului Soundbar.

Port USB

Dacă este disponibilă o actualizare, puteți actualiza firmware-ul prin conectarea unui dispozitiv USB cu versiunea de actualizare firmware la portul USB al sistemului Soundbar. Pentru informații suplimentare despre descărcarea fișierelor de actualizare, vizitați site-ul web Samsung la adresa (www.samsung.com→Support).

Apoi, selectați tipul de produs sau introduceți numărul de model al sistemului Soundbar, selectați opțiunea Software și aplicații, iar apoi Descărcări. Rețineți că numele opțiunilor pot varia.

Procedura de actualizare

Important: Functia de actualizare șterge toate setările utilizatorului. Vă recomandăm să vă notați setările pentru a le putea reseta cu ușurință după actualizare. Rețineți că actualizarea firmware-ului resetează și conexiunea subwoofer-ului.

1. Conectați o unitate USB la portul USB al calculatorului dumneavoastră.
   Important: Asigurați-vă că nu există fișiere cu muzică pe unitatea USB. Acest lucru poate cauza eşuarea actualizării de firmware.
2. Accesați site-ul web Samsung la (samsung.com) → Selectați Introduceți numărul de model și introduceți modelul sistemului Soundbar. Selectați Manuale și descărcări și descărcați cel mai recent fișier software.
3. Salvați software-ul descărcat pe o memorie USB și selectați “Extrage aici” pentru a dezarhiva folderul.
4. Opriți sistemul Soundbar și conectați stick-ul USB, care conține actualizarea de software, la portul USB.
5. Porniți sistemul Soundbar. Într-un interval de 3 minute, este afişat mesajul "UPDATE" și actualizarea începe.
6. Când actualizarea se încheie, sistemul Soundbar se oprește. Apăsați butonul ▶II de pe telecomandă timp de 5 secunde. Mesajul “INIT” apare pe ecran și apoi sistemul Soundbar se oprește. Actualizarea este încheiată.
7. Acest produs are o funcție DUAL BOOT. Dacă firmware-ul nu se actualizează, puteți actualiza firmware-ul din nou.
8. Restaurați setările pe Soundbar.

Dacă nu se afișează UPDATE

1. Opriți sistemul Soundbar, deconectați și reconectați dispozitivul de stocare USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.
2. Deconectați cablul de alimentare al sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar.

OBSERVATII

• Este posibil ca actualizarea firmware-ului să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.
• Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării firmware-ului.
• După finalizarea actualizării, este inițializată procedura Soundbar de configurare la nivel utilizator pentru a vă putea reseta setările. Vă recomandăm să notați setările pentru a le putea reseta ușor după actualizare.

Rețineți că actualizarea firmware-ului resetează și conexiunea subwoofer-ului.

În cazul în care conexiunea la subwoofer nu este restabilită automat după actualizare, consultați pagina 6.

Dacă actualizarea software-ului eşuează, verificați dacă memoria USB este defectă.

• Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.
• Este posibil ca actualizarea prin USB să nu fie disponibilă, în funcție de producătorul dispozitivului de stocare.

12 DEPANARE

Înainte de a solicita service, verificați următoarele.

Unitatea nu poate fi pornită.

Este cablul de alimentare introdus ferm în priza de perete și în adaptorul de alimentare?

→Deconectați și reconectați cablul de alimentare la priza de perete și la adaptorul de alimentare, pentru a vă asigura că conexiunea este sigură.

Este adaptorul de alimentare conectat ferm la unitatea principală?

→Deconectați adaptorul de alimentare de la Soundbar și reconectați-l, pentru a vă asigura că conexiunea este fermă și sigură.

O funcție nu operează când butonul este apăsat.

Există electricitate statică în atmosferă?

→Scoateți cablul de alimentare și reconectați-l.

Sunetul este discontinuu în modul BT.

→Consultați sectiunile de conectare prin Bluetooth, de la pagina 12 la 17.

Nu este emis niciun sunet.

Funcția Anularea sunetului este activată?

→ Apăsați butonul (Anularea sunetului) pentru a anula funcția de dezactivare a sunetului.

Volumul este dat la minim?

→Reglați Volumul.

Telecomanda nu funcționează.

Bateriile sunt consumate?

→Înlocuiti-le cu altele noi.

Distanța dintre telecomandă și unitatea principală Soundbar este prea mare?

→Aduceți telecomanda mai aproape de unitatea principală Soundbar.

LED-ul roşu de pe subwoofer se aprinde intermitent iar subwooferul nu emite niciun semnal sonor.

Vă puteți confrunta cu această problemă atunci când subwooferul nu este conectat la unitatea principală Soundbar.

→Încercați să vă conectați din nou la subwooferul dvs. (Consultați pagina 6.)

Subwooferul vibrează și emite sunete prea joase.

Încercați să reglați vibrațiile subwooferului dvs.

→ Deplasați butonul WOOFER de pe telecomandă înainte sau înapoi pentru a ajusta nivelul subwooferului. (la -12, sau între -6 \~ +6).

13 LICENTĂ

Pentru a trimite întrebări și solicitări referitoare la software-ul open source, contactați Samsung prin e-mail ([e-mail]).

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

16 SPECIFICAȚII ȘI SUGESTII

Specificatii

Nume model HW-T650
USB 5V/0,5A
Greutate 2,4 kg
Dimensiuni (L x Î x A) 980,0 x 58,0 x 90,0 mm
Interval temperatură de funcționare +5°C la +35°C
Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATORPutere de ieșire nominală	30W x 6
Format de fișiere acceptate	LPCM 2ch, Dolby AudioTM(compatibil Dolby® Digital), DTS, DTS Virtual:X
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului BTPuterea maximă a transmitătorului SRD	6 mW la 2,402 GHz – 2,480 GHz25 mW la 5,725 GHz – 5,825 GHz

Nume subwoofer PS-WR65BB
Greutate 6,2 kg
Dimensiuni (L x Î x A) 205,0 x 353,0 x 303,2 mm
AMPLIFICATORPutere de ieşire nominală	160W
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului SRD	25 mW la 5,725 GHz – 5,825 GHz

Consum total de energie electrică în standby (W) 2,0W
BluetoothMetodă de activare a portului	Țineți apăsat butonul SOUND MODE timp decel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

OBSERVATII

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
• Greutatea și dimensiunile sunt aproximative.

- Prin prezenta, Samsung declară faptul că acest echipament respectă Directiva 2014/53/EU.

Textul complet al declarației de conformitate EU este disponibil la următoarea adresă de internet: http://www.samsung.com accesați Asistență > Căutați asistență pentru produs și introduceti numele modelului.

Echipamentul poate fi funcționa și în țările europene.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesăți:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

REGULAMENTUL (UE) 2019/1782 AL COMISIEI

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe :

www.samsung.com/global/ecodesign_component

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD

ELEKTRIČNOG UDARA, NE SKIDAJTE POKLOPAC (ILI ZADNJU PLOČU).

UNUTRA SE NE NALAZE DELOVI KOJI SE MOGU

SERVISIRATI. SERVISIRANJE POVERITE

KVALIFIKOVANOM OSOBLJU SERVISA.

Pogledajte tabelu u nastavku za objašnjenje simbola koje možete naći na svom Samsung proizvodu.

	OPREZOPASNOST ODELEKTRIČNOG UDARA.NE OTVARATI.
	Ovaj simbol ukazuje na to da je unutar uređaja prisutan visoki napon. Svaka vrsta kontakta sa unutrašnjim komponentama ovog uređaja predstavlja opasnost.
	Ovaj simbol ukazuje na to da se uz proizvod isporučuje važna dokumentacija koja se odnosi na rukovanje i održavanje.
	Proizvod klase II: Ovaj simbol označava da povezivanje na zaštitno električno uzemljenje nije neophodno.Ako ovaj simbol ne postoji na proizvodu sa kablom za napajanje, proizvod MORA da ima pouzdanu vezu sa zaštitnim uzemljenjem.
	Naizmenična struja: Ovaj simbol označava da naizmeničnu struju.
	Jednosmerna struja: Ovaj simbol označava da jednosmernu struju.
	Oprez, videti uputstva za upotrebu: Ovaj simbol upućuje korisnika da u korisničkom priručniku pročita dodatne informacije u vezi sa bezbednošću.

OPREZ

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite ovaj proizvod kiši ili vlazi.

OPREZ
