B227Q - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Ekrano dydis	21,5 colio (55 cm)
Plokštės technologija	IPS
Maksimali raiška	1920 x 1080 pikselių
Šviesumas	250 cd/m² (tipinis)
Dinaminis kontrastas	100 000 000:1 (ACM)
Atsako laikas	4 ms (pilka į pilką)
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai
Įvesties jungtys	VGA, HDMI, DisplayPort (pagal modelį)
Integruoti garsiakalbiai	2 x 2 W (pasirinktinai)
USB prievadai	USB 3.0 x 4 (pasirinktinai)
Maitinimas	100 – 240 V, 50/60 Hz
Veikimo energijos suvartojimas	13 W (tipinis)
Budėjimo energijos suvartojimas	0,32 W
Energijos vartojimo efektyvumo klasė	A+
Grynasis svoris	4,84 kg
Matmenys (su stovu)	489,7 x 370,13~485,13 x 193,17 mm
Pasvirimas	-5° iki +25°
Sukimas	-45° iki +45°
Aukščio reguliavimas	0 iki 120 mm
Pivotavimas	-90° iki +90°
Nuimama kojelė	Taip
Darbinė temperatūra	5°C iki 35°C
Valymas	Naudokite minkštą, švelnią šluostę be tirpiklių. Nenaudokite amoniako ar alkoholio.
Sauga	Nelaikyti drėgnoje aplinkoje, neatidaryti korpuso.

Dažnai užduodami klausimai - B227Q ACER

Kaip išvalyti Acer B227Q monitoriaus ekraną?

Išjunkite ekraną ir atjunkite maitinimo laidą. Naudokite minkštą šluostę su valikliu be tirpiklių. Niekada nepurkškite skysčio tiesiai ant ekrano. Venkite produktų, kurių sudėtyje yra amoniako ar alkoholio.

Kokias raiškas palaiko monitorius?

Maksimali raiška yra 1920 x 1080 pikselių. DP ir HDMI jungtims atnaujinimo dažnis gali siekti 75 Hz, o VGA – 60 Hz.

Kaip sureguliuoti monitoriaus aukštį?

Monitorius turi aukščio reguliavimą nuo 0 iki 120 mm. Laikykite pagrindą ir pakelkite arba nuleiskite ekraną iki norimos padėties.

Ar monitorius turi integruotus garsiakalbius?

Taip, kai kuriuose modeliuose yra 2 x 2 W stereo garsiakalbiai (pasirinktinai). Patikrinkite savo modelio specifikacijas, kad įsitikintumėte.

Koks yra monitoriaus energijos suvartojimas?

Įprastai veikiant, suvartojama 13 W; budėjimo režime – 0,32 W; išjungus – 0,23 W. Energijos vartojimo efektyvumo klasė yra A+.

Kaip perjungti tarp įvesties šaltinių (VGA, HDMI, DP)?

Paspauskite monitoriaus mygtuką „Įvestis“, kad pereitumėte per prijungtus šaltinius (VGA, HDMI, DP). Patvirtinkite mygtuku „Gerai“.

Ar monitorius suderinamas su VESA sieniniu laikikliu?

Taip, kojelė yra nuimama. Instrukcijoje minima nuimama kojelė, o tai rodo suderinamumą su VESA standartu. Išmatuokite skyles, kad patvirtintumėte.

Ką daryti, jei ekranas neįsijungia?

Patikrinkite, ar maitinimo laidas prijungtas ir ar lizdas veikia. Patikrinkite vaizdo laidą. Jei indikatorius yra oranžinis, monitorius yra budėjimo režime. Paspauskite maitinimo mygtuką.

Kaip įjungti USB įkrovimo funkciją?

Naudokite jungiklį „Power-off USB charge“ (pasirinktinai), kad įjungtumėte arba išjungtumėte USB įkrovimą, kai prietaisas išjungtas.

Kokie yra galimi vaizdo režimai?

OSD meniu siūlo tokius režimus kaip sRGB, pilkos spalvos režimas, gama nustatymai, spalvų temperatūra, 6 ašių sodrumas ir atspalvis, taip pat funkcijas, tokias kaip ACM ir Blue Light.

NAUDOJIMO INSTRUKCIJA B227Q ACER

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.
5. „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
8. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20-60°C (-4-140°F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į galiotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
11. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
12. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
13. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtų kortelę arba tinkamo dydžio monetą. (tam tikriems modeliams)

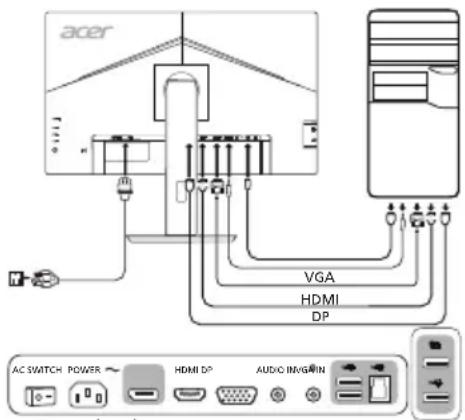

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį.

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite HDMI įvestį (tik HDMI įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną HDMI kabelio galą prie monitoriaus nugarėlės, o kitą - prie kompiuterio prievado.

2-3 Prijunkite DP laidą (tik DP įvesties modelyje) (pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (tik garso įvesties modelis) (pasirenkamas)
2. Įjunkite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB įkrovimo funkcijos išjungimą arba įjungimą, kad jungtumėte arba išjungtumėte USB įkrovimo funkciją. (pasirenkamas)

pasirenkamas

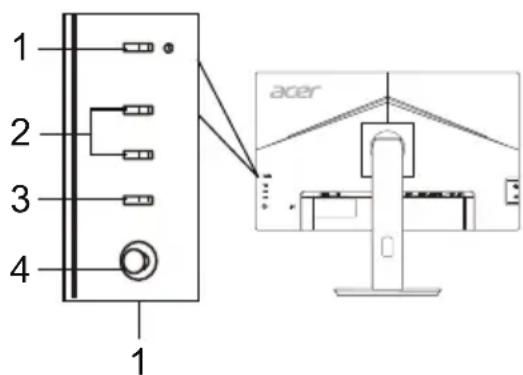

Išoriniai valdikliai

1	Maitinimo mygtukas / indicatorius	ljungia ir išjungia monitoriç. Mélynas rodo jjungtā maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartus klavišas 1, 2 mygtukai	Paspauskite, norédami jjungti naudotojo nustatytä sparčiojo klavišo funkcjă.
3	lvesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai"	Paspauskite, norédami jjungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažymeti norimaj funkcjă. Paspauskite dar kartă, norédami jvesti pasirinkimă.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gaminto aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokstê	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 21,5"W (55 cm)
	Vaizdo tašku dydis 0,24	8 mm (H) x 0,248 mm (V)
	Ryškumas	250 cd/m2(jprastas)
	Kontrastas 100000000:	maks. (ACM)
	Regimasis kampas 178	(H) 178° (V) (CR=10)
	Atsako trukmè 4 ms (G-G)
	Plokstê lipas „In-Plane	Switching"
	Horizontalus dažnis	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	Vertikalus dažnis	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Ekrano spalvos 16,7 millionu
Tašku dažnis		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Didžiausia skiriamoji geba		DP/HMI: 1920 x 1080 esant 75 HzVGA: 1920 x 1080 esant 60 Hz
Funkcjja „Plug & Play“ VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klase A+
* Energijos sānaudos per metus		20 (kWh) (HDMI jvesties modeluii)
Energijos sānaudos	Jungimo režimu 13 W (jprastos)
	Miego režimu 0,32 W (jprastos)
	Išjungimo režimu 0,23 W (jprastos)
Ivesties jungtis		D-SubHDMI (tik HDMI jvesties modelye)DP (tik DP jvesties modelis)
Vaizdo jvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamasHDMI (tik HDMI jvesties modelye) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
USB		USB 3.0 x 4 (pasirenkamas)
Didžiausias ekrano dydis		Horizontalaiia: 476,064 mmVertikalai: 267,786 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatura: 5-35°C Saugojimo temperatura: -20-60°C Naudojimo drégme: 20-80 %
Matmenys		489,7 (P) x 370,13 - 485,13 (A) x 193,17 (G) mm
Svoris (grynasis)		4,84 kg (grynasis)
Mechanizmu techninai duomenys		Pakreipimas: nuo -5° iki +25° (tik aukščiausiame pakëlimo tõsse galima pakkreipti 25 laipsniú kampu)Pasukimas: nuo -45° iki +45°Aukšão regulavimas: nuo 0 iki 120 mmSukimosi aší: nuo -90° iki +90°Atkabinamas kojos stovas: taip
Išoriniual valdikliai	Jungiklai / mygtukai	Maitinimo mygtukasSpartus klavišas 1Spartus klavišas 2
	Funkcjjos	KontrastasRyškumasJuodos spavos akcentavimasMelyna šviësaACM jungti / išjungtiYpatings ryskumasHorizontalälioj odadētis (tik analoginës jvesties modelye)Vertikalioj odadētis (tik analoginës jvesties modelye)Laikrodis (tik analoginës jvesties modelye)Fokusavimas (tik analoginës jvesties modelye)Automatlinis konfigūravimas (tik analoginës jvesties modelye)GamaSpalvinë temperaturaRežimaisRGBPilkuno tonu režimas6 ašiu grynis6 ašiu atspalvisGarsumas
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.

*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
