Typ produktu	LCD monitor
Velikost obrazovky	21.5 palců (55 cm)
Technologie panelu	IPS
Maximální rozlišení	1920 x 1080 pixelů
Jas	250 cd/m² (typická)
Dynamický kontrast	100 000 000:1 (ACM)
Doba odezvy	4 ms (šedá-šedá)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Vstupní konektory	VGA, HDMI, DisplayPort (podle modelu)
Integrované reproduktory	2 x 2 W (volitelně)
USB porty	USB 3.0 x 4 (volitelně)
Napájení	100 - 240 V, 50/60 Hz
Spotřeba v provozu	13 W (typická)
Spotřeba v pohotovosti	0.32 W
Třída energetické účinnosti	A+
Čistá hmotnost	4.84 kg
Rozměry (se stojanem)	489.7 x 370.13~485.13 x 193.17 mm
Náklon	-5° až +25°
Otočení	-45° až +45°
Výškové nastavení	0 až 120 mm
Pivot	-90° až +90°
Odnímatelný stojan	Ano
Provozní teplota	5°C až 35°C
Čištění	Použijte jemný hadřík bez rozpouštědel. Nepoužívejte čpavek ani alkohol.
Bezpečnost	Nevystavujte vlhkosti, neotevírejte kryt.

Často kladené otázky - B227Q ACER

Jak vyčistit obrazovku monitoru Acer B227Q?

Vypněte monitor a odpojte napájecí kabel. Použijte jemný hadřík s čisticím prostředkem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku. Vyhněte se výrobkům s obsahem čpavku nebo alkoholu.

Jaké rozlišení monitor podporuje?

Maximální rozlišení je 1920 x 1080 pixelů. U připojení DP a HDMI může obnovovací frekvence dosáhnout 75 Hz, u VGA 60 Hz.

Jak nastavit výšku monitoru?

Monitor má nastavení výšky od 0 do 120 mm. Držte základnu a zvedejte nebo snižujte obrazovku do požadované polohy.

Má monitor integrované reproduktory?

Ano, některé modely jsou vybaveny stereo reproduktory 2 x 2 W (volitelné). Zkontrolujte specifikace vašeho modelu.

Jaká je spotřeba elektrické energie monitoru?

Při typickém provozu je spotřeba 13 W; v pohotovostním režimu 0.32 W; vypnuto 0.23 W. Třída energetické účinnosti je A+.

Jak přepínat mezi vstupními zdroji (VGA, HDMI, DP)?

Stiskněte tlačítko 'Vstup' na monitoru pro procházení připojených zdrojů (VGA, HDMI, DP). Potvrďte tlačítkem OK.

Je monitor kompatibilní s nástěnným držákem VESA?

Ano, stojan je odnímatelný. Návod zmiňuje odnímatelný stojan, což naznačuje kompatibilitu s normou VESA. Změřte otvory pro potvrzení.

Co dělat, když se obrazovka nerozsvítí?

Zkontrolujte, zda je napájecí kabel zapojen a zásuvka funguje. Zkontrolujte video kabel. Pokud je kontrolka oranžová, monitor je v pohotovostním režimu. Stiskněte tlačítko napájení.

Jak aktivovat funkci USB nabíjení?

Použijte přepínač 'Power-off USB charge' (volitelně) pro zapnutí nebo vypnutí USB nabíjení při vypnutém zařízení.

Jaké jsou dostupné režimy obrazu?

Nabídka OSD nabízí režimy jako sRGB, šedý režim, nastavení gama, teplotu barev, sytost a odstín v 6 osách, stejně jako funkce ACM a modré světlo.

NÁVOD K OBSLUZE B227Q ACER

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vzniklé používáním čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.

• Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
• Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan k základně. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

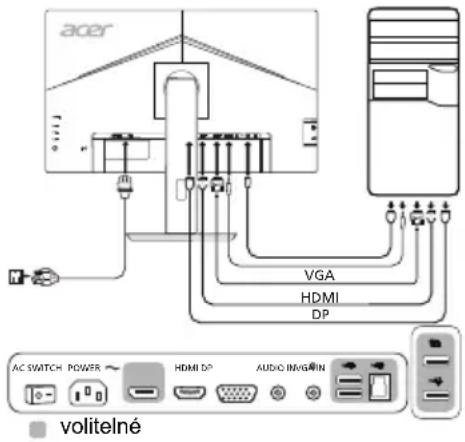

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači.

2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojte audio kabel. (pouze model s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

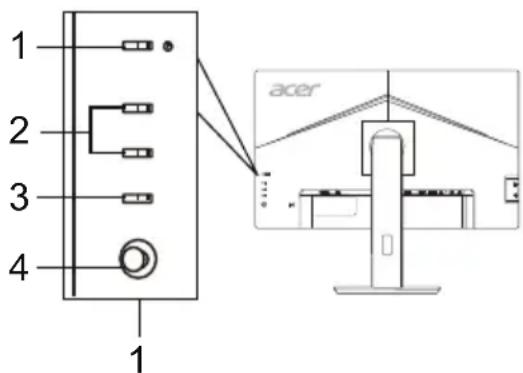

Externí ovládací prvky

C. Položka Popis

1	Tlačitko napájení / indikátor	Zapnuti/vypnuti monitoru. Modrá barva znači zapnuty stav. Žlute barva značí,Že monitor je v pohotovostnim režimu Črežimu uspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vstupu	Stisknutím změnite vystupné zdroj.
4	Tlačitko navigace/OK	Stisknutím aktivujte nabidku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvyraznítne požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém Barevny LCD TFT
	Velikost 21,5"W (55 cm)
	Rozteč pixelù	0,248 mm (horizontal) × 0,248 mm (vertical)
	Jas	250 cd/m2(typický)
	Kontrast Max. 100 000 D00:1 (ACM)
	Uhel sledoványi	178° (horizontal) 178° (vertical) (CR=10)
	Doba odeźvy 4 ms (GTG)
	Typ panelu	Přepináni v plôse (In-Plane Switching neboli IPS)
	Horizontáni frevence	VGA/HDMI: 30–85 kHzDP: 85–85 kHz
	Vertikáni frevence	VGA/HDMI: 56–76 HzDP: 48–75 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodù		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Maximálni rožilěné		DP/HDMI: 1920 x 1080 pīn 75 HzVGA: 1920 x 1080 pīn 60 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Trida energetické efektivity A+
*Roční spotřeba energie		20 (kWh) (pro model se vystupem HDMI)
Spotřeba energie	Režim Zapnuto 13 W (typicky)
	Režim spánku 0,32 W (typicky)
	Režim Vypnuto 0,23 W (typicky)
Konektor vstupu		D-SubHDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupní videosignál		Analogovy: 0,7 Vp-p (standard), 75 OHM, positivnifHDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reproduktrony 2 W x 2 (pouze model s audio vystupen) (volitelné)
USB		USB 3.0 x 4 (volitelné)
Maximálni ve likost obrazovky		Horizontal (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Zdroj napajeni		100–240 V, 50/60 Hz
Podmínky okolínho prostřédí		Provozni teplata: 5 °C až 35 °CSkladovací teplata -20 °C až 60 °CProvozni vlhkest: 20 % až 80 %
Rozměry		489,7 (S) x 370,13 – 485,13 (V) x 193,17 (H) mm
Hmotnost (cistá)		4,84 kg (cistá)
Technické udaje mechanismu		Nakloněni: -5° až +25° (pro ÷ehel zdvinu lze dosaúnout zákonlu 25 stipné pouze v nejvyším bodě)Otáčeni: -45° až +45°Nastaveni výška: 0 mm až 120 mmOtočeni: -90° až +90°Odinatelný stojan: Ano
Externí ovládaci prvyk	Spinače a tlacǐka	Tlacíko napajeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KontrastJasPosileni ČernéModré svělloACM zapnuto/vypnutoSuper ostrostHorizontal trol pozice (jen pro model s analogovym vystupem)Virtikáni pozice (jen pro model s analogovym vystupem)Hodiny (jen pro model s analogovym vystupem)Zaostřeni (jen pro model s analogovym vystupem)Automatická konfigurace (jen pro model s analogovym vystupem)GammaTeplota barevRežinyssRGBRežim stupů šedi6osá sylost6osý odstínHlasilost
Jakékoli technické udaje zařizení mohou být změněny bez prěchodnoho upozerněni.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Vypněte monitor a odpojte napájecí kabel počítače.

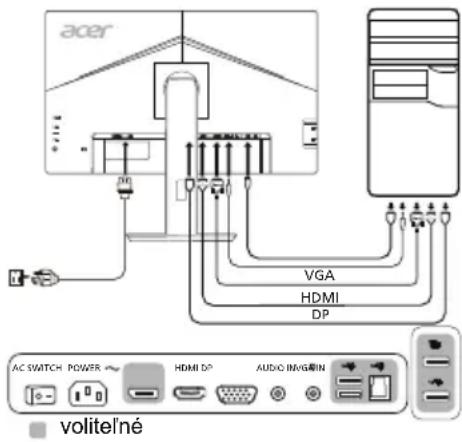

2. 2-1 Připojení obrazového kabelu

a. Zabezpečte, aby byl monitor i počítač VYPNUTÝ. b. Připojte obrazový kabel VGA k počítači.

2-2 Připojte kabel HDMI (pouze model se vstupem HDMI)

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a druhý konec připojte k portu počítače.

2-3 Připojte kabel DP (pouze model se vstupem DP) (volitelné)

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP k portu.

1. Připojte audio kabel. (pouze model se vstupem Audio) (volitelné)
2. Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
4. Pro zapnutí/vypnutí funkce nabíjení přes USB vyberte Power-off USB charge ON/OFF. (volitelné)

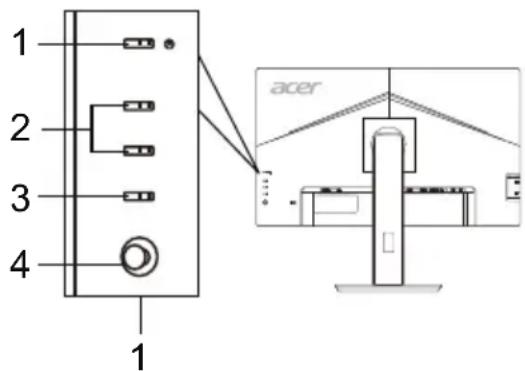

Externí ovladače

C. Položka Popis

Směrové/ potvrzovací tlačítko

Stisknutím tlačítka aktivujte nabídku OSD, poté ho použijte jako směrové tlačítko a vyberte požadovanou funkci. Opětovným stisknutím tlačítka potvrdíte výběr.
