B227Q - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Képernyő mérete	21.5 hüvelyk (55 cm)
Panel technológia	IPS
Maximális felbontás	1920 x 1080 pixel
Fényerő	250 cd/m² (tipikus)
Dinamikus kontraszt	100 000 000:1 (ACM)
Válaszidő	4 ms (szürke-szürke)
Látószög	178° vízszintes / 178° függőleges
Bemeneti csatlakozók	VGA, HDMI, DisplayPort (modelltől függően)
Beépített hangszórók	2 x 2 W (opcionális)
USB portok	USB 3.0 x 4 (opcionális)
Tápellátás	100 - 240 V, 50/60 Hz
Üzemi fogyasztás	13 W (tipikus)
Készenléti fogyasztás	0.32 W
Energiahatékonysági osztály	A+
Nettó tömeg	4.84 kg
Méretek (talppal)	489.7 x 370.13~485.13 x 193.17 mm
Döntés	-5° és +25° között
Elforgatás	-45° és +45° között
Magasságállítás	0-120 mm
Pivot	-90° és +90° között
Eltávolítható talp	Igen
Üzemi hőmérséklet	5°C és 35°C között
Tisztítás	Használjon puha, oldószermentes rongyot. Ne használjon ammóniát vagy alkoholt.
Biztonság	Ne tegye ki nedvességnek, ne nyissa ki a házat.

Gyakran ismételt kérdések - B227Q ACER

Hogyan tisztítsam meg az Acer B227Q monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Használjon puha rongyot oldószermentes tisztítószerrel. Soha ne permet folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Milyen felbontásokat támogat a monitor?

A maximális felbontás 1920 x 1080 pixel. DP és HDMI csatlakozás esetén a frissítési frekvencia elérheti a 75 Hz-t, VGA esetén 60 Hz.

Hogyan állítsam be a monitor magasságát?

A monitor magassága 0-tól 120 mm-ig állítható. Tartsa az alapot, és emelje vagy süllyessze a képernyőt a kívánt pozícióba.

A monitor rendelkezik beépített hangszórókkal?

Igen, egyes modellek 2 x 2 W-os sztereó hangszórókkal vannak felszerelve (opcionális). A megerősítéshez ellenőrizze a modell specifikációit.

Mennyi a monitor áramfogyasztása?

Tipikus üzem közben a fogyasztás 13 W; készenlétben 0,32 W; kikapcsolva 0,23 W. Az energiahatékonysági osztály A+.

Hogyan válthatok a bemeneti források (VGA, HDMI, DP) között?

Nyomja meg a monitor 'Input' gombját a csatlakoztatott források (VGA, HDMI, DP) közötti váltáshoz. Erősítse meg az OK gombbal.

Kompatibilis a monitor VESA fali tartóval?

Igen, a talp eltávolítható. A kézikönyv eltávolítható talpat említ, ami VESA szabvánnyal való kompatibilitást jelez. A lyukak mérésével erősítse meg.

Mit tegyek, ha a képernyő nem kapcsol be?

Ellenőrizze, hogy a tápkábel be van-e dugva és a konnektor működik-e. Ellenőrizze a videokábelt. Ha a jelzőfény narancssárga, a monitor készenléti üzemmódban van. Nyomja meg a bekapcsológombot.

Hogyan aktiváljam az USB töltési funkciót?

Használja a 'Power-off USB charge' kapcsolót (opcionális) az USB töltés be- vagy kikapcsolásához, amikor a készülék ki van kapcsolva.

Milyen kép módok állnak rendelkezésre?

Az OSD menü olyan módokat kínál, mint sRGB, szürke mód, gamma beállítások, színhőmérséklet, telítettség és színárnyalat 6 tengelyen, valamint olyan funkciókat, mint az ACM és a Blue Light.

HASZNÁLATI ÚTMUTATÓ B227Q ACER

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
3. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
4. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
5. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
6. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
7. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
8. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
9. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
10. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
11. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

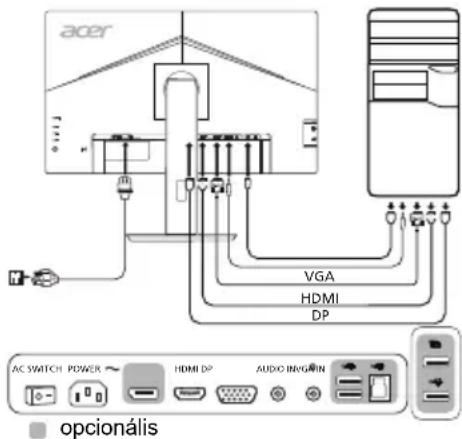

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

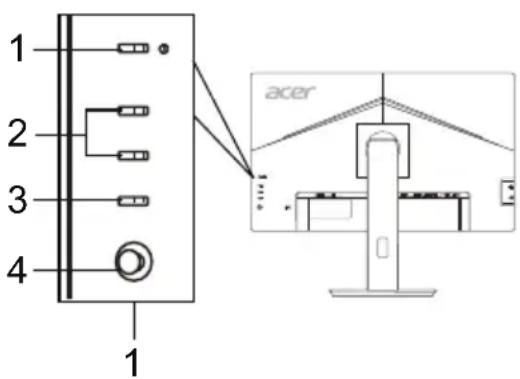

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forrósk öktzi ványtsra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja vezérólgoembkét a kivánt funkció kijelölésére. Nyomja meg üjra a kijelöl element kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. - Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamos termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Mérét 21,5"W (55 cm)
	Képpontmérét 0,248 mm	(vízsztisches) x 0,248 mm (fuggöleges)
	Fényerő	250 cd/m2(jellemző)
	Kontraszt Max. 100 000 00	00:1 (ACM)
	Betekintési szög	178° (vízsztisches) 178° (fuggöleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Panellípus IPS
	Víszstines frekvencia	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	Fuggöleges frekvencia	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Megjelenithető színek 16,7 millió
Videoórájel		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Maximális felbontás		DP/HDMI: 1920 x 1080 75 Hz-enVGA: 1920 x 1080 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságosságí besorolás A+
*Éves energiafogasytszás		20 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogasytszás	Bekapcsolt állapot 13 W (jellemző)
	Alvo állapot 0,32 W (jellemző)
	Kikapcsolt állapot 0,23 W (jellemző)
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező típusnál)DP (csak a DP bemenettel rendelkező típusnál)
Bemeneti videojel		Analogog: 0,7 Vp-p (normál), 75 OHM, positivYHMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális)DP (csak a DP bemenettel rendelkező típusnál) (opcionális)
Hangszörök		2 W x 2 (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
USB-csatlakozó		USB 3.0 x 4 (Opcionális)
Maximális képernyömérét		Víszstütesen: 476,064 mmFuggölegesen: 267,786 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkoź kõvetelemények:		Mūkódési hörmséklet: 5-35 °CTarolás hörmséklet: -20-60 °CMūkódési páratartalom: 20-80%
Mérétek		489,7 (szé) x 370,13 ~ 485,13 (ma) x 193,17 (mé) mm
Tömeg (netto)		4,84 kg (netto)
Mechanikai jellemzők		Dóles: -5° és +25° között (Csak a készülek legmagasabb pontján mérhető 25 fokos dölészög)Elfordulás: -45° és +45° közöttMagasságbealltás: 0-120 mmElfordthato: -90° és +90° közöttLevehehtő talp: lagen
Külső kezelöszervek	Kapcsoló/gombok	Bekapcsológomb1. gyorsgomb2. gyorsgomb
	Funkciók	KontrasztFényerőSölét elenkütéSek fényACM be/kiSzuper élességVíszstümes pozligó (csak az anlogb bemenetú tipuson)Fuggöleges pozligó (csak az anlogb bemenetú tipuson)Örajel (csak az anlogb bemenetú tipuson)Fókusz (csak az anlogb bemenetú tipuson)Automaticius konfiguráió (csak az anlogb bemenetú tipuson)GammaSzinhömsékletMódoksRGBSzürkeáryalatos mód6 tengelyes telitellseg6 tengelyes szinányalatHangerőAminzaki adatok értesités nélkül vältozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
