B227Q - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Näytön koko	21.5 tuumaa (55 cm)
Näyttötekniikka	IPS
Enimmäistarkkuus	1920 x 1080 pikseliä
Kirkkaus	250 cd/m² (tyypillinen)
Dynaaminen kontrasti	100 000 000:1 (ACM)
Vasteaika	4 ms (harmaa-harmaa)
Katselukulma	178° vaaka / 178° pysty
Tuloliittimet	VGA, HDMI, DisplayPort (mallista riippuen)
Sisäänrakennetut kaiuttimet	2 x 2 W (valinnainen)
USB-portit	USB 3.0 x 4 (valinnainen)
Virtalähde	100 - 240 V, 50/60 Hz
Virrankulutus käytössä	13 W (tyypillinen)
Virrankulutus valmiustilassa	0.32 W
Energiatehokkuusluokka	A+
Nettopaino	4.84 kg
Mitat (jalustan kanssa)	489.7 x 370.13~485.13 x 193.17 mm
Kallistus	-5° - +25°
Kääntö	-45° - +45°
Korkeudensäätö	0–120 mm
Kierto	-90° - +90°
Irrotettava jalusta	Kyllä
Käyttölämpötila	5°C – 35°C
Puhdistus	Käytä pehmeää liinaa ilman liuottimia. Älä käytä ammoniakkia tai alkoholia.
Turvallisuus	Älä altista kosteudelle, älä avaa koteloa.

Usein kysytyt kysymykset - B227Q ACER

Kuinka puhdistaa Acer B227Q -näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Käytä pehmeää liinaa ilman liuottimia. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitkä ovat näytön tukemat tarkkuudet?

Enimmäistarkkuus on 1920 x 1080 pikseliä. DP- ja HDMI-liitännöillä virkistystaajuus voi olla 75 Hz ja VGA:lla 60 Hz.

Kuinka säätää näytön korkeutta?

Näytössä on korkeudensäätö 0–120 mm. Pidä jalustasta kiinni ja nosta tai laske näyttö haluttuun asentoon.

Onko näytössä sisäänrakennetut kaiuttimet?

Kyllä, joissakin malleissa on 2 x 2 W stereokaiuttimet (valinnaiset). Tarkista mallisi tekniset tiedot varmistaaksesi.

Mikä on näytön virrankulutus?

Tyypillinen käyttövirrankulutus on 13 W, valmiustila 0,32 W, sammutettu 0,23 W. Energiatehokkuusluokka on A+.

Kuinka vaihtaa tulolähteiden (VGA, HDMI, DP) välillä?

Paina näytön 'Input'-painiketta selataksesi liitettyjä lähteitä (VGA, HDMI, DP). Vahvista OK-painikkeella.

Onko näyttö yhteensopiva VESA-seinäkiinnikkeen kanssa?

Kyllä, jalusta on irrotettavissa. Ohjeissa mainitaan irrotettava jalusta, mikä viittaa VESA-standardin yhteensopivuuteen. Mittaa reiät varmistaaksesi.

Mitä tehdä, jos näyttö ei kytkeydy päälle?

Tarkista, että virtajohto on kytketty ja pistorasia toimii. Tarkista videokaapeli. Jos merkkivalo on oranssi, näyttö on valmiustilassa. Paina virtapainiketta.

Kuinka aktivoida USB-lataustoiminto?

Käytä 'Power-off USB charge' -kytkintä (valinnainen) aktivoidaksesi tai poistaaksesi käytöstä USB-latauksen, kun laite on sammutettu.

Mitkä kuvatilat ovat käytettävissä?

OSD-valikko tarjoaa tiloja, kuten sRGB, harmaasävy, gamma-asetukset, värilämpötila, 6-akselinen kylläisyys ja sävy, sekä toimintoja kuten ACM ja Blue Light.

KÄYTTÖOHJE B227Q ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

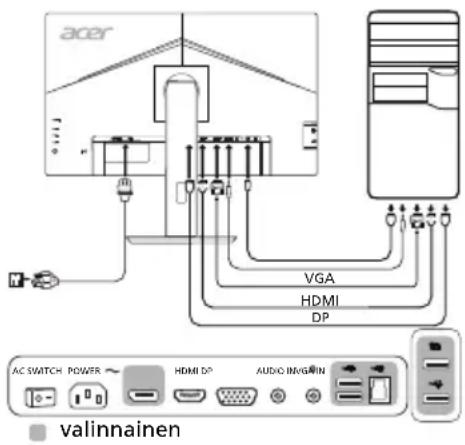

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (vain äänitulomalli) (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
4. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

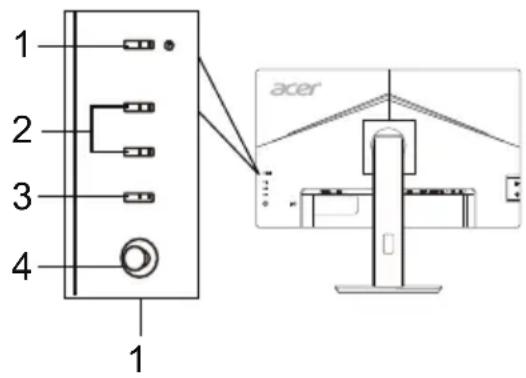

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytönn virran pääle ja.POIS PÄälta.Sininen merkkivalo tarkoittaa,että vira onkytketynä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanäppään 1,2painiketta	Painamalla pikanäppäintä voit käytäakäytään märättemää pikanäppäintoinimoita.
3	Tulo-painike	Painamalla painiketta voit vaihtaatulohdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• Siirtämällä vastaanotin ja laite kauemmaksi toisistaan.
• Liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty.
• Pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjarjestelmä TFT Color LCD
	Koko 21,5"W (55 cm)
	Pikseliväli	0,248 mm (V) x 0,248 mm (P)
	Kirkkaus	250 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	78° (P) (CR=10)
	Vasteaika 4 ms (G/G)
	Paneellityppi In-Plane Switching (IPS)
	H-tajuus	VGA/HDMI: 30–85 kHzDP: 85–85 kHz
	V-tajuus	VGA/HDMI: 56–76 HzDP: 48–75 Hz
Näytövärit 16,7 miljoona
Pistekellotaajuus		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Enimmäistarkkuus		DP/HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka A+
*Vuosittainen energiankulutus 20 (kWh) (HDMI-tulomallissa)
Virrankulutus	Päälä 13 W (typpillinen)
	Lepotila 0,32 W (typpillinen)
	Pois 0,23 W (typpillinen)
Tulolitäntä		D-SubHDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videoutulosignaali		Analoginen: 0,7 Vp-p (standard), 75 OHM, positivinenHDMI (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
USB USB 3.0 x 4 (valinnainen)
Näytöruudun enmmäiskoko		Vaakasuora: 476,064 mmpystuura: 267,786 mm
Virtualhde 100–240 V, 50/60 Hz
Ympäristötekljat		Käytölampötila: 5–35 °CVarastointilampötila: -20+60 °CLlmarkosteus: 20–80 %
Mitat		489,7 (L) x 370,13 ~ 485,13 (K) x 193,17 (S) mm
Paino (netto)		4,84 kg (netto)
Mekanism tiedot		Kallistus: -5°–+25° (kaltevuuskulman 25 steen kallistus on mahdollinen vain korneimmassa pisteessä)Kierto: -45°–+45°Korkeunden säätö: 0–120 mmNivelöinti: -90°–+90°Irrotettava jalusta: Kyllä
Ulkiset ohjauslaitteet	Valho to painikkeet	Virtapainke Pikanappain 1 Pikanappain 2
	Toimnnot	Kontrasti Kirkkaus Mustan vahvistus Sininen valo ACM Paälla/Pois pälla Superterävy Vaakasijänti (vain analoginen tulomalli) Pystysjänti (vain analoginen tulomalli) Tajuus (vain analoginen tulomalli) Tarkennus (vain analoginen tulomalli) Autom. asetukset (vain analoginen tulomalli) Gamma Varin lmpöisy Tilat sRGB Harmaaövytila 6-aksel. satur. 6-aksel. sävy Äänenvoim.	Tulo Valikko/Navigointi/OK Mykistä ODAdaptive-Sync Virkist.taaj-num KieliAikakatkaisu Lapikuultauuus Lukitse OSD Tulo Autom. lahde Virta pois pälltä USB-lataus Laajakuva Pikanappäinnmääritsy DDC/CI pälla / pois pälltä HDMI-mustan taso Pika-aloitustila Näytöiedot Nollaa kaikkä asetuks. Lopeta
Kaikkia tekniisa tietoja voidaan muutta ilman ennakkoi moitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
