B227Q - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Tipi	LCD Monitör
Ekran Boyutu	21.5 inç (55 cm)
Panel Teknolojisi	IPS
Maksimum Çözünürlük	1920 x 1080 piksel
Parlaklık	250 cd/m² (tipik)
Dinamik Kontrast	100 000 000:1 (ACM)
Tepki Süresi	4 ms (gri griden)
Görüş Açısı	178° yatay / 178° dikey
Giriş Konnektörleri	VGA, HDMI, DisplayPort (modele bağlı)
Dahili Hoparlörler	2 x 2 W (isteğe bağlı)
USB Portları	USB 3.0 x 4 (isteğe bağlı)
Güç Kaynağı	100 - 240 V, 50/60 Hz
Çalışma Güç Tüketimi	13 W (tipik)
Bekleme Güç Tüketimi	0.32 W
Enerji Verimliliği Sınıfı	A+
Net Ağırlık	4.84 kg
Boyutlar (taban ile)	489.7 x 370.13~485.13 x 193.17 mm
Eğim	-5° ile +25° arası
Döndürme	-45° ile +45° arası
Yükseklik Ayarı	0 ila 120 mm
Pivot	-90° ile +90° arası
Çıkarılabilir Ayak	Evet
Çalışma Sıcaklığı	5°C ila 35°C
Temizlik	Yumuşak bir bez ve solvent içermeyen temizleyici kullanın. Amonyak veya alkol kullanmayın.
Güvenlik	Neme maruz bırakmayın, kasayı açmayın.

Sık sorulan sorular - B227Q ACER

Acer B227Q monitörün ekranı nasıl temizlenir?

Ekranı kapatın ve güç kablosunu çıkarın. Yumuşak bir bez ve solvent içermeyen bir temizleyici kullanın. Asla sıvıyı doğrudan ekrana püskürtmeyin. Amonyak veya alkol içeren ürünlerden kaçının.

Monitör tarafından desteklenen çözünürlükler nelerdir?

Maksimum çözünürlük 1920 x 1080 pikseldir. DP ve HDMI bağlantılarında yenileme hızı 75 Hz'e kadar çıkabilir, VGA'da ise 60 Hz'dir.

Monitörün yüksekliği nasıl ayarlanır?

Monitör 0 ila 120 mm arasında yükseklik ayarına sahiptir. Tabanı tutun ve ekranı istenen konuma kaldırın veya indirin.

Monitörün dahili hoparlörleri var mı?

Evet, bazı modellerde 2 x 2 W stereo hoparlörler bulunur (isteğe bağlı). Modelinizin özelliklerini kontrol ederek teyit edin.

Monitörün güç tüketimi nedir?

Tipik çalışmada tüketim 13 W; beklemede 0.32 W; kapalıyken 0.23 W'dir. Enerji verimliliği sınıfı A+'dır.

Giriş kaynakları (VGA, HDMI, DP) arasında nasıl geçiş yapılır?

Monitörün 'Giriş' düğmesine basarak bağlı kaynaklar (VGA, HDMI, DP) arasında geçiş yapın. OK düğmesiyle onaylayın.

Monitör VESA duvar montajı ile uyumlu mu?

Evet, ayak çıkarılabilir. Kılavuzda çıkarılabilir ayak belirtilmiştir, bu da VESA standardı ile uyumluluğu gösterir. Delikleri ölçerek teyit edin.

Ekran açılmazsa ne yapmalıyım?

Güç kablosunun takılı olduğundan ve prizin çalıştığından emin olun. Video kablosunu kontrol edin. Gösterge ışığı turuncuysa monitör bekleme modundadır. Güç düğmesine basın.

USB şarj işlevi nasıl etkinleştirilir?

Cihaz kapalıyken USB şarjını etkinleştirmek veya devre dışı bırakmak için 'Power-off USB charge' anahtarını (isteğe bağlı) kullanın.

Hangi resim modları mevcut?

OSD menüsü, sRGB, gri mod, gama ayarları, renk sıcaklığı, 6 eksenli doygunluk ve renk tonu ile ACM ve Mavi Işık gibi işlevler sunar.

KULLANIM KILAVUZU B227Q ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine aşındırıcı olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.
8. LCD monitörü -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
12. LCD monitör ya da kasa zarar gördüyse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tornavida ya da bozuk para kullanarak vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

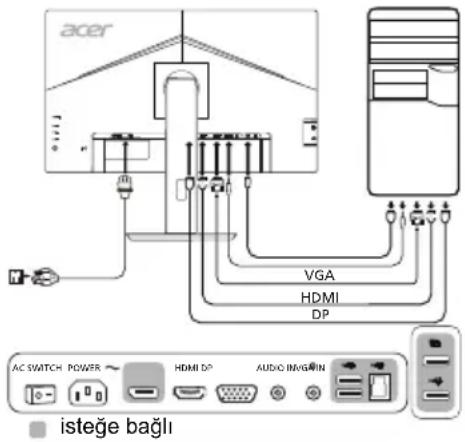

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Video Kablosunu Bağlayın

a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun.

b. VGA video kablosunu bilgisayara bağlayın.

2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunun bir ucunu monitörün arkasına, diğer ucunu bilgisayarın portuna bağlayın.

2-3 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

1. Ses kablosunu bağlayın. (Sadece ses girişli model) (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
4. Kapalı USB şarjı işlevini etkinleştirmek/devre dışı bırakmak için Kapalı USB Şarj AÇIK/KAPALI'ya basın. (İsteğe bağlı)

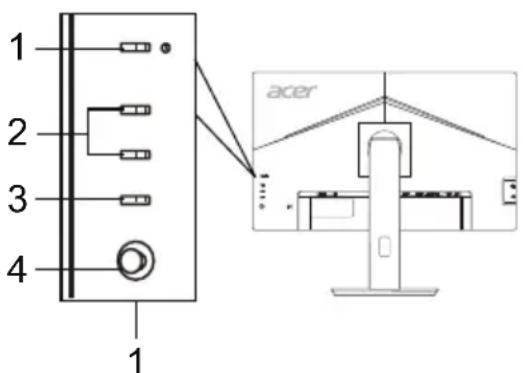

Harici kontroller

Numara	Öğe	Açıklama
1	Güçduğmesi/göstergesi	Monitoru acar/kapatır. Mavi, acıkoldugu nü gõsterir. Kehribar rengi,bekleme/güçtasarrufu modundaoldugu nü gõsterir.
2	Kısayol 1, 2duğmeleri	Kullanı tanımlı kısayol ilevini etkinleşirmek icin basın.
3	Gi	Giris kaynaklıarıarasındaGCIS yapmak icin basın.Ş üşmesi
4	Gezinme/Tamamduğmesi	OSD menüsunü etkinleşirmek icin basınve ardından istenen ilevi vurgulamaküzere yönendirme tuşu olarak kullanı.Seçim girmek icin tekrar basın.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, evde kurulumda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir girişimde bulunabilir.

Bununla birlikte, bu girişimin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımında, aygıtı kapatıp açarak tespit edilebilen zararlı bir girişimde bulunursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk Beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalı ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeye, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürçü C思维方式 TFT Renkli LCD
	Boyut 21,5W (55 cm)
	Piksel Aralişi	0,248 mm (Y) x 0,248 mm (D)
	Parlaklik	250 cd/m2 (Tipik)
	Kontrast 100.000.000	1 Maks (ACM)
	Görülebilir Aşı178° (Y)	178° (D) (CR=10)
	Tepki Suresi 4 ms (G - G)
	Panel Türū In-Plane Switching
	Yatay Frekans	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Dikey Frekans	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Maksimum Çozünurlük		DP/HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 60 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimiligi Sinfı		A+
*Yilik Enerji Tüketimi		20 (kWh) (HDMI girişi Modeli)...
Güç Tüketimi	Açık Mod 13 W (Tipik)
	Uyku Modu 0,32 W (Tipik)
	Kapali Mod 0,23 W (Tipik)
Girişi Bağlayüzisi		D-SubHDMI (Sadece HDMI Girişi Model)DP (Sadece DP Girişi Model)
Girişi Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PozitifHDMI (Sadece HDMI Girişi Model) (Isteşba)...DP (Sadece DP Girişi Model) (Isteşba)...
Hoparlörfer		2 W x 2 (Sadece Ses Girişi Model) (Isteşba)...
USB USB 3.0 x 4 (I)		steşba)...
Maksimum Ekran Büyüklügü		Yatay: 476,064 mmDikey: 267,786 mm
Güç Kaynaya		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcikı)...5° - 35°C Saklama Sıcikı...-20° - 60°CÇalıma Nem Arai,...%20 - %80
Boyutlar		489,7 (G) x 370,13 - 485,13 (Y) x 193,17 (D) mm
Ağrlik (Net)		4,84 kg (net)
Mekanizma Teknik Özellikleri		Eşimi: -5° - +25° (Yükselme a)...isin sadece en yükssek noktada 25 derecelik yok alanma sunulabilir)Don)...-45° - +45°Boy ayarlamasi: 0 mm - 120 mmPivot: -90° - +90°Ayn bililir ayak noktası: Evet
Harici konntroller	Anahtar/Düşmeler	Güç DüşmesiKisayol 1Kisayol 2
	Islevler	KontraslParlaklikSiyah GüçlendirMavi ilekACM AÇMA/KAPAMASuper NetlikYatay Konum (sadece Analog giri,...model)Dikey Konum (sadece Analog giri,...model)Saat (sadece Analog giri,...model)Odek (sadece Analog giri,...model)Oto. Yapilandirma (sadece Analog giri,...model)GammaRenk Sıcikı...ModiarsRGBGri Tonlama Modu6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton6eks. Doğun.6eks. Ton
Tüm teknik özelliklerde bildirim yapilmadandehyileklige gidilebilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.

*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
