B227Q - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Dimensiunea ecranului	21.5 inchi (55 cm)
Tehnologia panoului	IPS
Rezoluție maximă	1920 x 1080 pixeli
Luminozitate	250 cd/m² (tipic)
Contrast dinamic	100 000 000:1 (ACM)
Timp de răspuns	4 ms (gri la gri)
Unghi de vizualizare	178° orizontal / 178° vertical
Conectori de intrare	VGA, HDMI, DisplayPort (în funcție de model)
Difuzoare integrate	2 x 2 W (opțional)
Porturi USB	USB 3.0 x 4 (opțional)
Alimentare	100 - 240 V, 50/60 Hz
Consum în funcționare	13 W (tipic)
Consum în standby	0.32 W
Clasă de eficiență energetică	A+
Greutate netă	4.84 kg
Dimensiuni (cu suport)	489.7 x 370.13~485.13 x 193.17 mm
Înclinare	-5° până la +25°
Rotire	-45° până la +45°
Reglare pe înălțime	0 până la 120 mm
Pivot	-90° până la +90°
Suport detașabil	Da
Temperatură de funcționare	5°C până la 35°C
Curățare	Utilizați o cârpă moale fără solvent. Nu utilizați amoniac sau alcool.
Siguranță	Nu expuneți la umiditate, nu deschideți carcasa.

Întrebări frecvente - B227Q ACER

Cum să curăț ecranul monitorului Acer B227Q?

Opriți ecranul și deconectați cablul de alimentare. Utilizați o cârpă moale cu un detergent fără solvent. Nu pulverizați niciodată lichid direct pe ecran. Evitați produsele pe bază de amoniac sau alcool.

Care sunt rezoluțiile suportate de monitor?

Rezoluția maximă este de 1920 x 1080 pixeli. Pentru conexiunile DP și HDMI, rata de reîmprospătare poate ajunge la 75 Hz, iar pentru VGA la 60 Hz.

Cum să reglez înălțimea monitorului?

Monitorul dispune de un reglaj al înălțimii de la 0 la 120 mm. Țineți baza și ridicați sau coborâți ecranul până la poziția dorită.

Monitorul are difuzoare integrate?

Da, unele modele sunt echipate cu difuzoare stereo de 2 x 2 W (opționale). Verificați specificațiile modelului dvs. pentru confirmare.

Care este consumul electric al monitorului?

În funcționare tipică, consumul este de 13 W; în standby 0.32 W; în oprire 0.23 W. Clasa de eficiență energetică este A+.

Cum să comut între sursele de intrare (VGA, HDMI, DP)?

Apăsați butonul 'Intrare' al monitorului pentru a derula sursele conectate (VGA, HDMI, DP). Confirmați cu butonul OK.

Monitorul este compatibil cu un suport mural VESA?

Da, suportul este detașabil. Manualul menționează un suport detașabil, ceea ce indică compatibilitatea cu standardul VESA. Măsurați găurile pentru confirmare.

Ce să fac dacă ecranul nu se aprinde?

Verificați dacă cablul de alimentare este conectat și priza funcționează. Verificați cablul video. Dacă indicatorul este portocaliu, monitorul este în standby. Apăsați butonul de alimentare.

Cum să activez funcția de încărcare USB?

Utilizați comutatorul 'Power-off USB charge' (opțional) pentru a activa sau dezactiva încărcarea USB când dispozitivul este oprit.

Care sunt modurile de imagine disponibile?

Meniul OSD oferă moduri precum sRGB, mod gri, setări gamma, temperatură de culoare, saturație și nuanță pe 6 axe, precum și funcții precum ACM și Blue Light.

MANUAL DE UTILIZARE B227Q ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° ... +60° C (-4° ... +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorată.

Atașați monitorul la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru fixare. Verificați ca baza să fie fixată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

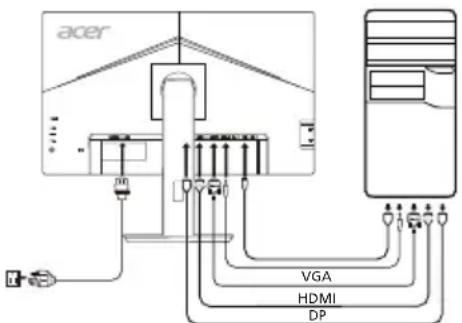

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video.

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul DP (numai la modelul cu intrare DP) (opțional)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP la computer.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

opțional

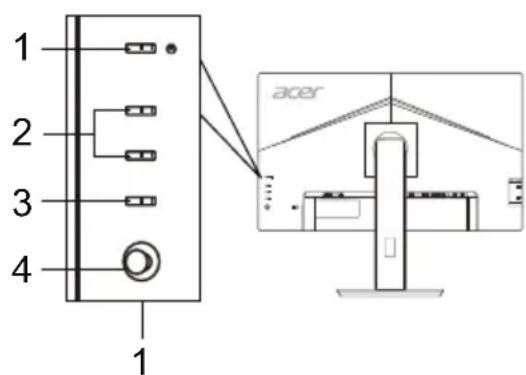

Comenzi externe

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizati-1 ca tastă direcțională pentru a evidenția functția dorită. Apăsași din nou pentru a introduze o seleție.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 21,5"W (55 cm)
	Pas pixeli 0,248 mm (H) x 0,248 mm (V)
	Luminozitate	250 cd/m2 (tipic)
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de raspuns 4 ms (G - G)
	Tip panou In-Plane Switching - IPS
	Frecventa ortonalà	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecventa verticalà	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Culori affièrate 16,7 Milioane
Frecventa de ceas		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Rezoluţie maximă		DP/HDMI: 1920 x 1080 la 75 HzVGA: 1920 x 1080 la 60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficiência energetica		A+
*Consum anual de energia 20 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită	Modul Pornit 13 W (tipic)
	Modul Repaus 0,32 W (tipic)
	Modul Oprit 0,23 W (tipic)
Conector de intrare		D-SubHDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune Tmaxă ecran		Orontală: 476,064 mmVerticală: 267,786 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerați privind mediuI		Temp. de fonctionare: 5 ° - 35 °CTemp. de depositare: -20 ° - 60 °CUmiditate in timpul fonctionarii: 20% - 80%
Dimensiuni		489,7 (l) x 370,13 - 485,13 (h) x 193,17 (a) mm
Masa (netă)		4,84 kg (net)
Specificați privind mecanismul		Inclinare: -5° - +25° (Numai in punctul cel mai inalt unghiul de ridicare poate fi de 25 grade inclinare)Rotire: -45° - +45°Reglaea inâltimi: 0 mm - 120 mmPivotare: -90° - +90°Suport cu piclor detaesabili: Da
Comenzi exterior	Comutator/butoane	Buton de alimentareTasta rapida 1Tasta rapida 2
	Functii	ContrastLuminozitateAmplificare negruLumină albastrACM Pornit/OpritClaritate superioaraoPositê orizontali (numai la modelul cu intrare analogica)Pozițe verticala (numai la modelul cu intrare analogica)Ceas (numai la modelul cu intrare analogica)Focalizare (numai la modelul cu intrare analogica)Configurare automata (numai la modelul cu intrare analogica)GamăTemperatură culoareModuri sRGBMod Tonuri de griSaturație pe 6 axeNuante pe 6 axeVolum
Toale specificatiile pot fi schimbate fãrãnotificare prealabilã.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. *Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
