B227Q - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-monitor
Skärmstorlek	21,5 tum (55 cm)
Panelteknik	IPS
Maximal upplösning	1920 x 1080 pixlar
Ljusstyrka	250 cd/m² (typisk)
Dynamisk kontrast	100 000 000:1 (ACM)
Svarstid	4 ms (grå till grå)
Betraktningsvinkel	178° horisontell / 178° vertikal
Ingångskontakter	VGA, HDMI, DisplayPort (enligt modell)
Inbyggda högtalare	2 x 2 W (tillval)
USB-portar	USB 3.0 x 4 (tillval)
Strömförsörjning	100 - 240 V, 50/60 Hz
Strömförbrukning i drift	13 W (typisk)
Strömförbrukning i standby	0,32 W
Energiklass	A+
Netto vikt	4,84 kg
Mått (med stativ)	489,7 x 370,13~485,13 x 193,17 mm
Lutning	-5° till +25°
Rotation	-45° till +45°
Höjdjustering	0 till 120 mm
Pivot	-90° till +90°
Avtagbar fot	Ja
Drifttemperatur	5°C till 35°C
Rengöring	Använd en mjuk trasa utan lösningsmedel. Använd inte ammoniak eller alkohol.
Säkerhet	Utsätt inte för fukt, öppna inte höljet.

Vanliga frågor - B227Q ACER

Hur rengör jag skärmen på Acer B227Q?

Stäng av skärmen och koppla ur strömkabeln. Använd en mjuk trasa med ett lösningsmedelsfritt rengöringsmedel. Spraya aldrig vätska direkt på skärmen. Undvik produkter som innehåller ammoniak eller alkohol.

Vilka upplösningar stöder monitorn?

Maximal upplösning är 1920 x 1080 pixlar. För DP- och HDMI-anslutningar kan uppdateringsfrekvensen nå 75 Hz, och 60 Hz för VGA.

Hur justerar jag höjden på monitorn?

Monitorn har en höjdjustering på 0 till 120 mm. Håll basen och lyft eller sänk skärmen till önskad position.

Har monitorn inbyggda högtalare?

Ja, vissa modeller är utrustade med stereohögtalare på 2 x 2 W (tillval). Kontrollera specifikationerna för din modell för att bekräfta.

Vad är strömförbrukningen för monitorn?

I typisk drift är förbrukningen 13 W; i standby 0,32 W; i avstängt läge 0,23 W. Energiklassen är A+.

Hur växlar jag mellan ingångskällor (VGA, HDMI, DP)?

Tryck på knappen 'Ingång' på monitorn för att bläddra bland anslutna källor (VGA, HDMI, DP). Bekräfta med OK-knappen.

Är monitorn kompatibel med VESA-väggfäste?

Ja, foten är avtagbar. Bruksanvisningen nämner en avtagbar fot, vilket indikerar kompatibilitet med VESA-standarden. Mät hålen för att bekräfta.

Vad ska jag göra om skärmen inte tänds?

Kontrollera att strömkabeln är ansluten och att uttaget fungerar. Kontrollera videokabeln. Om indikatorn är orange är monitorn i standby. Tryck på strömknappen.

Hur aktiverar jag USB-laddningsfunktionen?

Använd omkopplaren 'Power-off USB charge' (tillval) för att aktivera eller inaktivera USB-laddning när enheten är avstängd.

Vilka bildlägen finns tillgängliga?

OSD-menyn erbjuder lägen som sRGB, grått läge, gamma-inställningar, färgtemperatur, 6-axlig mättnad och nyans, samt funktioner som ACM och Blue Light.

BRUKSANVISNING B227Q ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

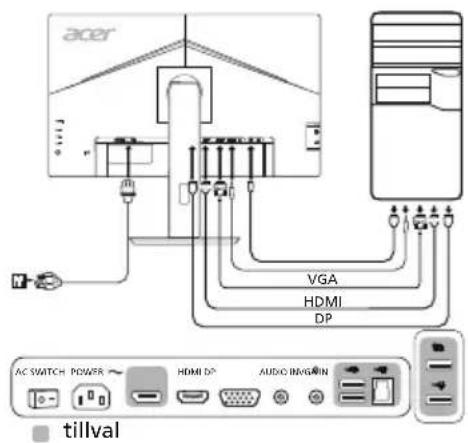

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn.

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med P/AV (ON/OFF). (tillval)

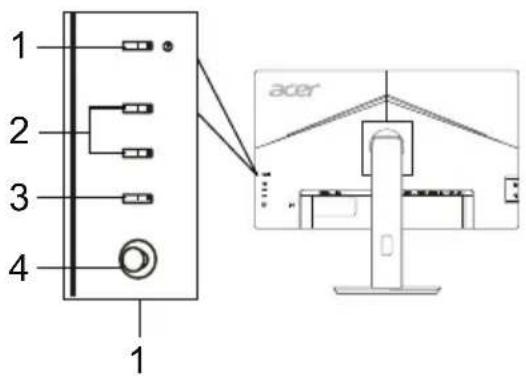

Externa kontroller

Nr.	ArtikelBeskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck für att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck für att växla mellan indatakällor.
4	Navigerings-/ OK-knapp	Tryck für att aktivera OSD-menyn, använd den sedan som riktningsstangent für att markera önskad Funktion. Tryck ner den对其进行

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallsanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 21,5"W (55 cm)
	Pixelavständ 0,248 mm	(H) x 0,248 mm (V)
	Ljusstyrla	250 cd/m2(typiskt)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178°(H) 178°(V) (CR=10)
	Responsid 4 ms (G till G)
	Paneltyp In-Plane Switching
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Högsta upplösning		DP/HDMI: 1920 x 1080 vid 75 HzVGA: 1920 x 1080 vid 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetklass A+
*Ärlig energiförbrukning 20 (kWh) (für modeller med H)		HDMI-ingäng)
Energiförbrukning	På-läge 13 W (typiskt)
	Viloläge 0,32 W (typiskt)
	Av-läge 0,23 W (typiskt)
Ingängskontakt		D-SubHDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Videosignalingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (endast modeller med HDMI-ingäng) (tilval)DP (endast modeller med DP-ingäng) (tilval)
Högtalare 2 W x 2 (endast modeller med ljudingäng) (t)		Ival)
USB		USB 3.0 x 4 (tilval)
Största skärmtstorlek		Horisontell: 476,064 mmVertical: 267,786 mm
Strömköllä		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 5° till 35°Ctemperatur vid forvaring: -20° till 60°CFuktigkeit vid drift: 20% till 80%
Mätt		489,7 (8) x 370,13 ~ 485,13 (H) x 193,17 (D) mm
Vikt (netto)		4,84 kg (netto)
Mekaniska specificationer		Lutninq: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakātlutning på25 grader upppnas)Vridning: -45° till +45°Hödljustering: 0 mm till 120 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja
Externa kontroller	Reglage/knapper	StrömknappSnabbtangent 1Snabbtangent 2
	Funktioner	KrontrLjusstyrlaForstärk svartBlätt liusACM på/avSuperskärpaH-position (endast modeller med analog ingäng)V-position (endast modeller med analog ingäng)Klocka (endast modeller med analog ingäng)Fokus (endast modeller med analog ingäng)Autokconfiguration (endast modeller med analog ingäng)GammaFärgtemperaturLagensRGBGräskalelage6-axlad färgmättnad6-axlad färgtonVolym
Alla specificationer kanalandutan foregående meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.

2-2 Anslut HDMI-kabeln (endast modell med HDMI-ingång)
