B227Q - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Tamaño de la pantalla	21.5 pulgadas (55 cm)
Tecnología del panel	IPS
Resolución máxima	1920 x 1080 píxeles
Luminosidad	250 cd/m² (típico)
Contraste dinámico	100 000 000:1 (ACM)
Tiempo de respuesta	4 ms (gris a gris)
Ángulo de visión	178° horizontal / 178° vertical
Conectores de entrada	VGA, HDMI, DisplayPort (según modelo)
Altavoces integrados	2 x 2 W (opcional)
Puertos USB	USB 3.0 x 4 (opcional)
Alimentación	100 - 240 V, 50/60 Hz
Consumo en funcionamiento	13 W (típico)
Consumo en espera	0.32 W
Clase de eficiencia energética	A+
Peso neto	4.84 kg
Dimensiones (con base)	489.7 x 370.13~485.13 x 193.17 mm
Inclinación	-5° a +25°
Rotación	-45° a +45°
Ajuste de altura	0 a 120 mm
Giro	-90° a +90°
Base desmontable	Sí
Temperatura de funcionamiento	5°C a 35°C
Limpieza	Usar un paño suave sin disolvente. No usar amoníaco ni alcohol.
Seguridad	No exponer a la humedad, no abrir la carcasa.

Preguntas frecuentes - B227Q ACER

¿Cómo limpiar la pantalla del monitor Acer B227Q?

Apague la pantalla y desconecte el cable de alimentación. Use un paño suave con un limpiador sin disolvente. Nunca rocíe líquido directamente sobre la pantalla. Evite productos a base de amoníaco o alcohol.

¿Cuáles son las resoluciones compatibles con el monitor?

La resolución máxima es de 1920 x 1080 píxeles. Para conexiones DP y HDMI, la frecuencia de actualización puede alcanzar 75 Hz, y 60 Hz para VGA.

¿Cómo ajustar la altura del monitor?

El monitor tiene un ajuste de altura de 0 a 120 mm. Sostenga la base y levante o baje la pantalla hasta la posición deseada.

¿El monitor tiene altavoces integrados?

Sí, algunos modelos cuentan con altavoces estéreo de 2 x 2 W (opcionales). Verifique las especificaciones de su modelo para confirmar.

¿Cuál es el consumo eléctrico del monitor?

En funcionamiento típico, el consumo es de 13 W; en espera 0.32 W; apagado 0.23 W. La clase de eficiencia energética es A+.

¿Cómo cambiar entre las fuentes de entrada (VGA, HDMI, DP)?

Presione el botón 'Entrada' del monitor para desplazarse por las fuentes conectadas (VGA, HDMI, DP). Confirme con el botón OK.

¿El monitor es compatible con un soporte de pared VESA?

Sí, la base es desmontable. El manual menciona una base desmontable, lo que indica compatibilidad con el estándar VESA. Mida los orificios para confirmar.

¿Qué hacer si la pantalla no se enciende?

Verifique que el cable de alimentación esté conectado y que el tomacorriente funcione. Verifique el cable de video. Si el indicador está naranja, el monitor está en espera. Presione el botón de encendido.

¿Cómo activar la función de carga USB?

Use el interruptor 'Power-off USB charge' (opcional) para activar o desactivar la carga USB cuando el dispositivo está apagado.

¿Cuáles son los modos de imagen disponibles?

El menú OSD ofrece modos como sRGB, modo gris, ajustes de gamma, temperatura de color, saturación y matiz de 6 ejes, así como funciones como ACM y Blue Light.

MANUAL DE USUARIO B227Q ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

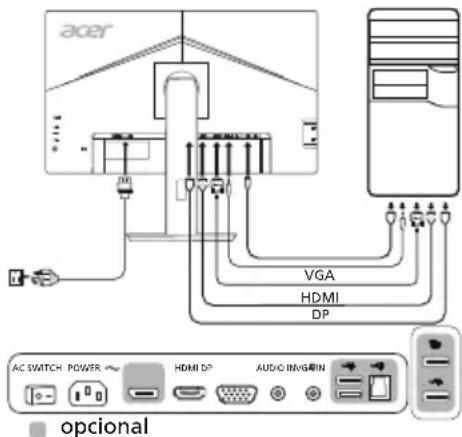

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de video

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable de video VGA al ordenador.

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio. (Solo modelos con entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
4. Seleccione Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado. (Opcional)

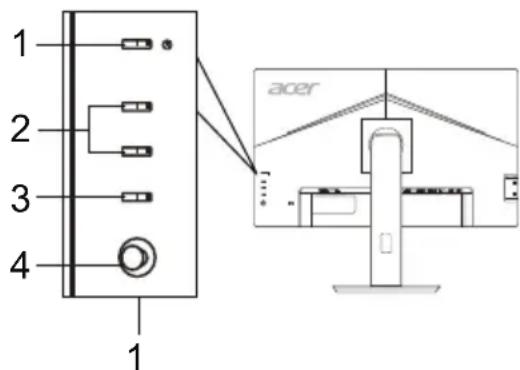

Controles externos

N.° Elemento Descripción

1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de espera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la funciona de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de navigation/ACEPTAR	Pulse este botón para activar el móvil OSD y utiliser como botón directional para resolverla funciona deseada. Pulselo de nuevo para confirmar la selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario debe intentar corregir las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/UE, la directiva de bajo voltaje 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que pueda provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminar con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudan a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pantalla LCD TFT en color
	Tamaño 21,5"W (55 cm)
	Distancia entre pixeles 0,248 mm (horizontal) x 0,248 mm (vertical)
	Brillo	250 cd/m2 (tipico)
	Contraste 10000000:1 Máx. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel In-Plane Switching
	Frecuencia H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecuencia V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Colores de la pantalla 16,7 millones
Reloj de punto		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Resolución máximo		DP/HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiência energetica A+
*Consumo de energia anual 20 (kWh) (para el modelo de entrada HDMI)
Consumo de energia	Modo encendido 13 W (tipico)
	Modo de suspensa 0,32W (tipico)
	Modo apagado 0,23 W (tipico)
Conector de entrada		D-SubHDMI (solo el Modelo de entrada HDMI)DP (solo el Modelo de entrada DP)
Señal de entrada de video		Analógica: 0,7 Vp-p (estándar), 75 OHM, positivaHDMI (solo el Modelo de entrada HDMI) (Oportun)DP (solo el Modelo de entrada DP) (Oportun)
Altavoces		2 W x 2 (Solo modelo de entrada de audio) (Oportun)
USB		USB 3.0 x 4 (Oportun)
Tamaño máximo de pantalla		Horizontal: 476,064 mmVertical: 267,786 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionaimiento: de 5° a 35°Ctemperatura de alcarnamen: de -20° a 60°CHumedad de funcionaimiento: entre el 20% y el 80%
Dimensiones		489,7 (ancho) x 370,13 ~ 485,13 (alto) x 193,17 (diagonal) mm
Peso (peso neto)		4,84 kg (neto)
Especillas de funciona槭to		Inclinacion: de -5° a +25° (el grado de inclinacionmaximum en el punto más alto es de 25 grados)Giro: de -45° a +45°Ajuste de alta: de 0 mm a 120 mmPivote: de -90° a +90°Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2
	Funrientes	ContrasteBrilloAugusto de negroLuz azulACM Activado/ApagadoSupernitidexH. Posicion (solo en el Modelo de entrada analógica)V. Posicion (solo en el Modelo de entrada analógica)Reloj (solo en el Modelo de entrada analógica)Nitidez (solo en el Modelo de entrada analógica)Autoajuste (solo en el Modelo de entrada analógica)GammaTemp. ColorModossRGBModo escala grisSatur. 6 ejestMatiz de 6 ejestVolumen
Todas las specifications estánsujétas achangiosin aviso previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Aviso: usuarios en Canadá

Este aparato digital de Clase B cumple con la ICES-003 canadiense.

ICES-003 1

Guía de inicio rápido del monitor LCD Acer

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU):

B227Q XXXXX;

(x) = 0 ~ 9, a~z, A~Z, o en blanco

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado normas pertinentes:

Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55024:2010

EN61000-3-2:2014 Clase D

EN61000-3-3:2013

Directiva de baja tensión: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) Nº 1275/2008; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2017.

RU Jan / Administrador Superior
