B227Q - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Ekraani suurus	21.5 tolli (55 cm)
Paneeli tehnoloogia	IPS
Maksimaalne eraldusvõime	1920 x 1080 pikslit
Heledus	250 cd/m² (tüüpiline)
Dünaamiline kontrastsus	100 000 000:1 (ACM)
Reageerimisaeg	4 ms (hallist halli)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Sisendühendused	VGA, HDMI, DisplayPort (vastavalt mudelile)
Sisseehitatud kõlarid	2 x 2 W (valikuline)
USB-pordid	USB 3.0 x 4 (valikuline)
Toide	100 - 240 V, 50/60 Hz
Tarbimine töötamisel	13 W (tüüpiline)
Tarbimine ooterežiimis	0.32 W
Energiatõhususe klass	A+
Netokaal	4.84 kg
Mõõtmed (koos jalaga)	489.7 x 370.13~485.13 x 193.17 mm
Kalle	-5° kuni +25°
Pöörlemine	-45° kuni +45°
Kõrguse reguleerimine	0 kuni 120 mm
Pööramine	-90° kuni +90°
Eemaldatav jalg	Jah
Töötemperatuur	5°C kuni 35°C
Puhastamine	Kasutage pehmet lappi ilma lahustita. Ärge kasutage ammoniaaki ega alkoholi.
Ohutus	Ärge jätke niiskuse kätte, ärge avage korpust.

Korduma kippuvad küsimused - B227Q ACER

Kuidas puhastada Acer B227Q monitori ekraani?

Lülitage ekraan välja ja ühendage toitejuhe lahti. Kasutage pehmet lappi lahustivaba puhastusvahendiga. Ärge kunagi pihustage vedelikku otse ekraanile. Vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Milliseid eraldusvõimeid monitor toetab?

Maksimaalne eraldusvõime on 1920 x 1080 pikslit. DP ja HDMI ühenduste korral võib värskendussagedus ulatuda 75 Hz-ni ja VGA puhul 60 Hz-ni.

Kuidas reguleerida monitori kõrgust?

Monitori kõrguse reguleerimise vahemik on 0 kuni 120 mm. Hoidke alust ja tõstke või langetage ekraan soovitud asendisse.

Kas monitoril on sisseehitatud kõlarid?

Jah, mõned mudelid on varustatud stereo kõlaritega 2 x 2 W (valikulised). Kinnitamiseks kontrollige oma mudeli spetsifikatsioone.

Mis on monitori elektritarbimine?

Tüüpilisel töötamisel on tarbimine 13 W; ooterežiimil 0,32 W; väljalülitatuna 0,23 W. Energiatõhususe klass on A+.

Kuidas lülituda sisendallikate (VGA, HDMI, DP) vahel?

Vajutage monitori nuppu 'Sisend' (Entrée), et sirvida ühendatud allikaid (VGA, HDMI, DP). Kinnitage nupuga OK.

Kas monitor on ühilduv VESA seinakinnitusega?

Jah, jalg on eemaldatav. Juhendis on mainitud eemaldatavat jalga, mis viitab ühilduvusele VESA standardiga. Mõõtke augud kinnitamiseks.

Mida teha, kui ekraan ei lülitu sisse?

Kontrollige, kas toitekaabel on ühendatud ja pistik töötab. Kontrollige videokaablit. Kui märgutuli on oranž, on monitor ooterežiimis. Vajutage toitenuppu.

Kuidas aktiveerida USB laadimisfunktsioon?

Kasutage lülitit 'Toide välja USB laadimine' (valikuline), et lubada või keelata USB laadimine seadme väljalülitamisel.

Millised pildirežiimid on saadaval?

OSD menüü pakub režiime nagu sRGB, halltoonirežiim, gammaseaded, värvitemperatuur, 6-teljeline küllastus ja toon, samuti funktsioone nagu ACM ja sinine valgus.

KASUTUSJUHEND B227Q ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-ekraanil VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitorit ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva saki või sobiva mutrivõtmega. (valitud mudelitel)

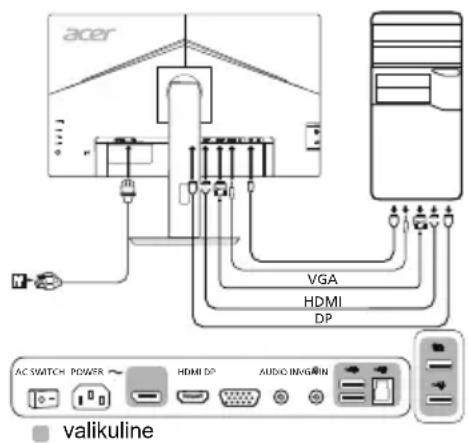

Monitorühendamine arvutiga

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedal asuvasse pistikupessa.
4. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

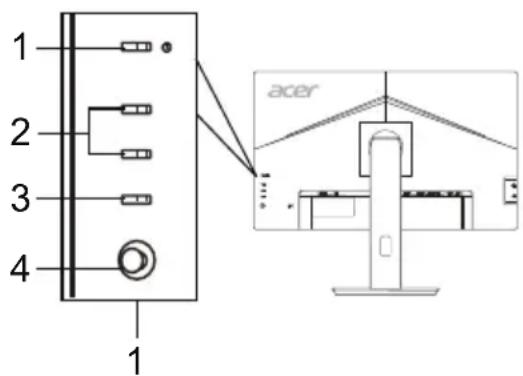

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kirklahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMU eeskirjade täitmisel tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirväärtustele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused ilma loata tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, sealhulgas häireid, mis võivad mõjutada seadme tööd negatiivselt.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev märk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise asemel aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Töppohimöte Värviline TFT LCD
	Suurus 21,5"W (55 cm)
	Piksil mõötmied 0,248 mm m (H) × 0,248 mm (V)
	Heledus	250 cd/m2(tüöpiline)
	Kontrastus Max 10000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneeli tüüp IPS
	H-sagedus	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-sagedus	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Maksimaalne lahutusvöime		DP/HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 60 Hz
Isehäälestumine VESA DDCCI/DDC2B
Energiatöhususe klass A+
*Aastane energiatarve 20 (kWh) (HDMI-sisendiga mudelil)
Toitevoïmsus	Sisselūlītatuna 13 W (tüöpiline)
	Puhkerežilimis 0,32 W (tüöpiline)
	Väljalūlītatuna 0,23 W (tüöpiline)
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelil)DP (ainult DP-sisendiga mudelil)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiiveneHDMI (ainult HDMI-sisendiga mudelil) (valikuline)DP (ainult DP-sisendiga mudelil) (valikuline)
Kölarid 2 W × 2 (ainult helisisendiga mudelil) (valikuline)
USB		USB 3.0 x 4 (valikuline)
Ekraani maksimaalsed mõötmied		Horisontaalne: 476,064 mmVertikaalne: 267,786 mm
Toileallikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 5 °C kuni 35 °CSällitamistemperatuur: -20 °C kuni 60 °CÖhuniskus tõökeskkonnas: 20% kuni 80%
Mõötmied		489,7 (L) x 370,13 kuni 485,13 (K) x 193,17 (S) mm
Mass (netomass)		4,84 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5" kuni +25" (kaldenurk 25 krai di on sauvutav ainult monitori körgeimas asendis)Pöördenurk: -45" kuni +45"Körguse reguleerimisvaehemik: 0 mm kuni 120 mmPöördepunkt: -90" kuni +90"Lahtivöetav jalg: jah
Füülsiised nupud	Lülitid/nupud	ToitenuppKirklaHV 1KüllkaHV 2
	Funktsioonid	KontratsusHeledusMusta võimendusSinine tuliACM sisse/välaJülteravusH-asend (ainult analoogsisendiga mudelil)V-asend (ainult analoogsisendiga mudelil)Sagedes (ainult analoogsisendiga mudelil)Teravus (ainult analoogsisendiga mudelil)Automaatseadistus (ainult analoogsisendiga mudelil)GammaVärvtemperatuurRežimidsRGBHallskala režim6-tejeline kūllastus6-tejeline toonHeilugevus
Köiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
