B227Q - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Rozmiar ekranu	21.5 cala (55 cm)
Technologia panelu	IPS
Maksymalna rozdzielczość	1920 x 1080 pikseli
Jasność	250 cd/m² (typowa)
Kontrast dynamiczny	100 000 000:1 (ACM)
Czas reakcji	4 ms (szary do szarego)
Kąt widzenia	178° poziomo / 178° pionowo
Złącza wejściowe	VGA, HDMI, DisplayPort (w zależności od modelu)
Wbudowane głośniki	2 x 2 W (opcjonalnie)
Porty USB	USB 3.0 x 4 (opcjonalnie)
Zasilanie	100 - 240 V, 50/60 Hz
Pobór mocy w trybie pracy	13 W (typowy)
Pobór mocy w trybie czuwania	0.32 W
Klasa efektywności energetycznej	A+
Waga netto	4.84 kg
Wymiary (z podstawą)	489.7 x 370.13~485.13 x 193.17 mm
Nachylenie	-5° do +25°
Obrót	-45° do +45°
Regulacja wysokości	0 do 120 mm
Obrót w pionie	-90° do +90°
Podstawa zdejmowana	Tak
Temperatura pracy	5°C do 35°C
Czyszczenie	Użyj miękkiej szmatki bez rozpuszczalników. Nie używaj amoniaku ani alkoholu.
Bezpieczeństwo	Nie wystawiać na wilgoć, nie otwierać obudowy.

Często zadawane pytania - B227Q ACER

Jak wyczyścić ekran monitora Acer B227Q?

Wyłącz ekran i odłącz kabel zasilający. Użyj miękkiej szmatki z cleanerem bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj produktów na bazie amoniaku lub alkoholu.

Jakie rozdzielczości obsługuje monitor?

Maksymalna rozdzielczość to 1920 x 1080 pikseli. Dla połączeń DP i HDMI odświeżanie może osiągnąć 75 Hz, a dla VGA 60 Hz.

Jak wyregulować wysokość monitora?

Monitor ma regulację wysokości od 0 do 120 mm. Trzymaj podstawę i podnieś lub opuść ekran do żądanej pozycji.

Czy monitor ma wbudowane głośniki?

Tak, niektóre modele są wyposażone w głośniki stereo 2 x 2 W (opcjonalnie). Sprawdź specyfikację swojego modelu, aby potwierdzić.

Jakie jest zużycie energii przez monitor?

W trybie pracy typowe zużycie wynosi 13 W; w trybie czuwania 0,32 W; w trybie wyłączenia 0,23 W. Klasa efektywności energetycznej to A+.

Jak przełączać między źródłami wejściowymi (VGA, HDMI, DP)?

Naciśnij przycisk 'Wejście' na monitorze, aby przewijać podłączone źródła (VGA, HDMI, DP). Potwierdź przyciskiem OK.

Czy monitor jest kompatybilny z uchwytem ściennym VESA?

Tak, podstawa jest zdejmowana. Instrukcja wspomina o zdejmowanej podstawie, co wskazuje na zgodność ze standardem VESA. Zmierz otwory, aby potwierdzić.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy kabel zasilający jest podłączony i czy gniazdko działa. Sprawdź kabel wideo. Jeśli dioda jest pomarańczowa, monitor jest w trybie czuwania. Naciśnij przycisk zasilania.

Jak włączyć funkcję ładowania USB?

Użyj przełącznika 'Power-off USB charge' (opcjonalnie), aby włączyć lub wyłączyć ładowanie USB, gdy urządzenie jest wyłączone.

Jakie są dostępne tryby obrazu?

Menu OSD oferuje tryby takie jak sRGB, tryb szary, ustawienia gamma, temperatura barwowa, nasycenie i odcień 6-osiowy, a także funkcje takie jak ACM i Blue Light.

INSTRUKCJA OBSŁUGI B227Q ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania przemiennego dostępnego w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenia wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
11. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

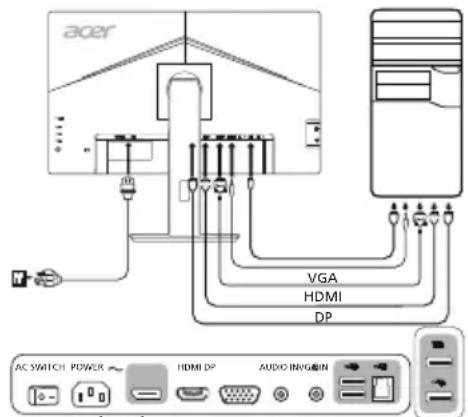

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla video

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć jeden koniec kabla HDMI do gniazda w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel DP do komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
4. Wybrać opcję Wł./Wył. ładowania przy USB przy wyłączonym urządzeniu, aby wyłączyć tę funkcję. (opcjonalne)

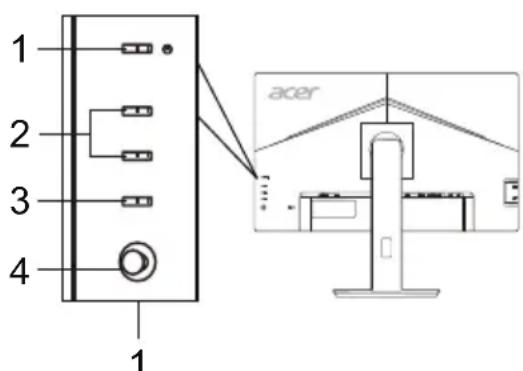

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Wȩczna/wyłącza monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżędzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktywuję fungcję klawiszyszy szybkiego dostępu definiowanych przy uzytkownika.
3	Przycisk wejscia	Naciskać, by zmieiuć zródría sygnalu wejsciowego.
4	Przycisk Navi/OK	Aktywujie menu OSD, a po了我的 sączeniu sązy jako klawisz wyboru zȩdanej funkcj. Jego ponowne nacisniść umozliwia dokonanie wyboru.

opcjonalne

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, i jeżeli nie jest ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekoprojektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlącz LCD TFT
	Rozmiar 21,5"W (55 cm)
	Rozstaw pikseil 0,248 mm (w poziomie) × 0,248 mm (w pionie)
	Jasność 250 cd/m	2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Katl widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakci 4 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Czȩstotiwość pozioma	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Cźȩstotiwość pionowa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy		DP/HDMI: 174,5 MHzVGA: 148,5 MHz
Maksymalna Rozdzielciezość		DP/HDMI: 1920 x 1080 przy czȩstotiwość 75 HzVGA: 1920 x 1080 przy czȩstotiwość 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej A+
* Roczny podwor energii		20 (kWh) (dotczy modelu z wejsciem HDMI)
Pobó romy		D-SubHDMI (tylko model z wejsciem HDMI)DP (tylko model z wejsciem DP)
Wejsciowy sygnat video		Analogowe: 0,7 Vp-p (standardwo), 75 OHM, dodatnieHDMI (tylko model z wejsciem HDMI) (opcjonalne)DP (tylko model z wejsciem DP) (opcjonalne)
Głowniki		2 W x 2 (tylko model z wejsciem audio) (opcjonalne)
USB		USB 3.0 x 4 (opcjonalne)
Maksymalny Rozmier ekranu		W poziomie: 476,064 mW pionie: 267,786 mm
Zródló zasiliania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 5° do 35°CTemperatura przechowyyania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		489,7 (szer.) × 370,13 ~ 485,13 (wys.) × 193,17 (gleb.) mm
Waga:		4,84 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyzyszym punkcie dostepne jest 25 stopni odchylenia dla kąta wzniesienia)Obró: Od -45° do +45°Regulacja wysokość: Od 0 mm do 120 mmObró w pionie: Od -90° do +90°Zdejmowalna podpórka: Tak
Zewétrzne elementy steruȩcz	Przelącznik/przycziski	Przyczisk zasilianiaKlawisz szydklego dostepu 1Klawisz szydklego dostepu 2 WejśćMenu/Navi/OK
	Funkje	KrontrJasnośćWzmoon. czerniNieb. swiatloWęczenia/wyłączenia ACMSuper ostrośćUstaw. Poz. (tylko model z wejsciem analogogym)Ustaw. pion. (tylko model z wejsciem analogogym)Zegrar (tylko model z wejsciem analogogym)Ostrość (tylko model z wejsciem analogogym)Auto konfiguracja (tylko model z wejsciem analogogym)GammaTemp. koloruTrybysRGBTryb odc. szar.Nasyc. 6-osiow6-osiowa barwaGłownosć Wejśćsiedzne dane techniczne moga ulez zmieanie bez powiadomiania.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

*Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
