NAUDOJIMO INSTRUKCIJA BCM1021 Ferm

6V-12V Perskaitykitenaudojimoinstrukciją. Žinokite savo prietaisą Prieš naudojant akumuliatoriaus pakrovėją, įdėmiai perskaitykite instrukcijas, atkreipkite ypatingą dėmesį į saugumo taisykles. Apžvelkite priežiūros instrukcijas, kad įsitikinti jog prietaisas visuomet funkcionuoja teisingai. Prieš pradedant naudoti aparatą, susipažinkite su valdymu bei įsitikinkite, kad žinoti kaip greitai išjunkti prietaisą kilus būtinybei. Ateičiai išsaugokite šį naudojimo vadovą bei kitus dokumentus, pristatytus kartu su šiuo prietaisu. Turinys

4. Dirbas su akumuliatoriaus pakrovėju

Techniniai parametrai Įvestis 230 V~50 Hz Išvestis 6V / 12V 5A Akumuliatoriaus talpa min. 20Ah - maks. 75Ah Pakuotės sudėtis Su jūsų akumuliatoriaus įkrovikliu yra: 1 Akumuliatoriaus dangtelių rinkinys 1 Vadovas 1 Garantinis talonas

Simbolių paaiškinimas Šiame naudotojo vadove ir ant gaminio pateikiami tokie simboliai: Perskaitykitenaudojimoinstrukciją. ŠisgaminysatitinkagaliojančiusEuropos direktyvųstandartus.

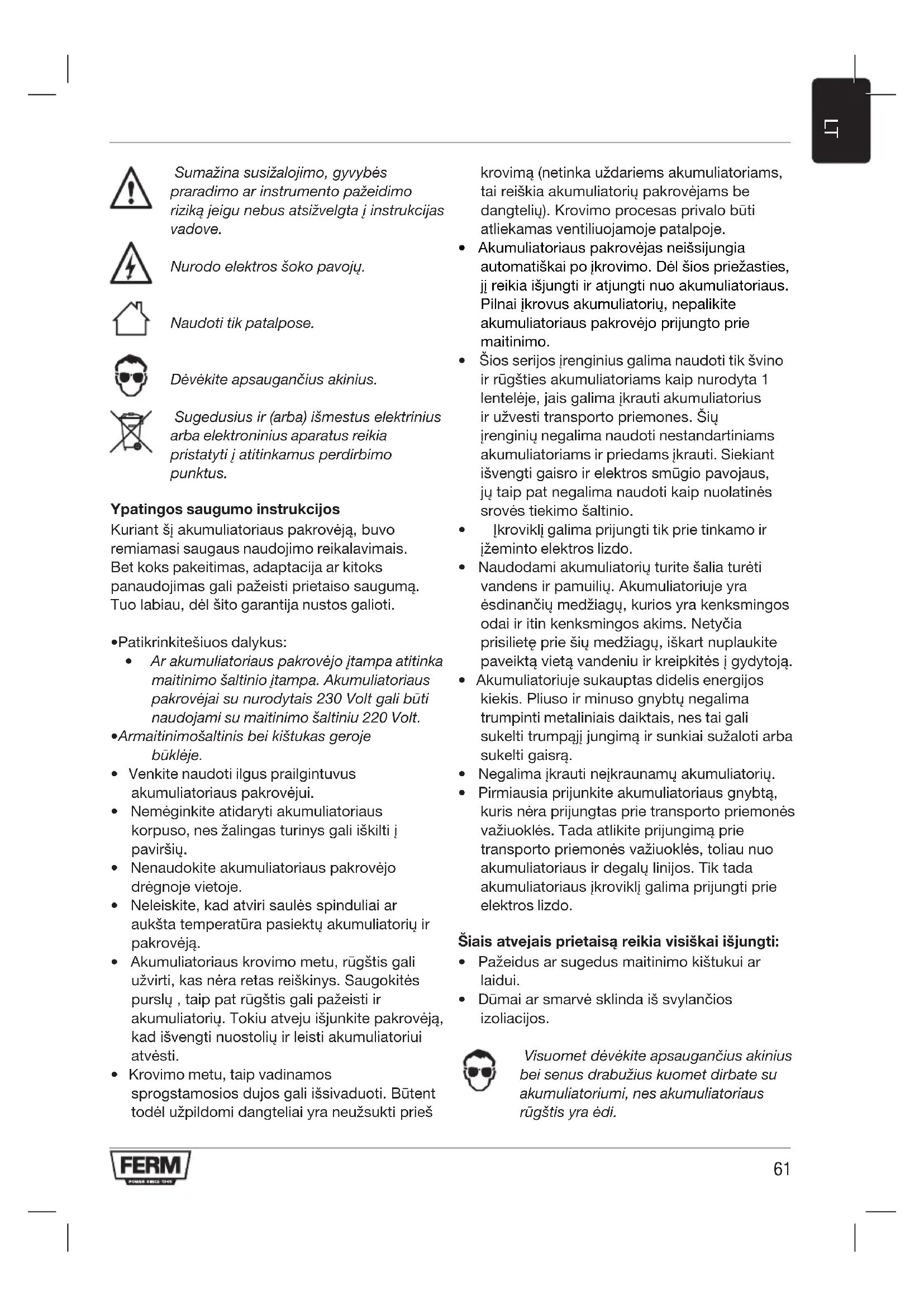

LTSumažinasusižalojimo,gyvybės praradimoarinstrumentopažeidimo rizikąjeigunebusatsižvelgtaįinstrukcijas vadove. Nurodoelektrosšokopavojų. Naudoti tik patalpose. Dėvėkiteapsaugančiusakinius. Sugedusiusir(arba)išmestuselektrinius arba elektroninius aparatus reikia pristatytiįatitinkamusperdirbimo punktus. Ypatingos saugumo instrukcijos Kuriant šį akumuliatoriaus pakrovėją, buvo remiamasi saugaus naudojimo reikalavimais. Bet koks pakeitimas, adaptacija ar kitoks panaudojimas gali pažeisti prietaiso saugumą. Tuo labiau, dėl šito garantija nustos galioti.

• Patikrinkite šiuos dalykus:

• Arakumuliatoriauspakrovėjoįtampa atitinka maitinimo šaltinio įtampa. Akumuliatoriaus pakrovėjaisunurodytais230Voltgalibūti naudojami su maitinimo šaltiniu 220 Volt.

• Ar maitinimo šaltinisbeikištukasgeroje būklėje.

• Venkite naudoti ilgus prailgintuvus akumuliatoriaus pakrovėjui.

• Nemėginkite atidaryti akumuliatoriaus korpuso, nes žalingas turinys gali iškilti į paviršių.

• Nenaudokite akumuliatoriaus pakrovėjo drėgnoje vietoje.

• Neleiskite, kad atviri saulės spinduliai ar aukšta temperatūra pasiektų akumuliatorių ir pakrovėją.

• Akumuliatoriaus krovimo metu, rūgštis gali užvirti, kas nėra retas reiškinys. Saugokitės purslų , taip pat rūgštis gali pažeisti ir akumuliatorių. Tokiu atveju išjunkite pakrovėją, kad išvengti nuostolių ir leisti akumuliatoriui atvėsti.

• Krovimo metu, taip vadinamos sprogstamosios dujos gali išsivaduoti. Būtent todėl užpildomi dangteliai yra neužsukti prieš krovimą (netinka uždariems akumuliatoriams, tai reiškia akumuliatorių pakrovėjams be dangtelių). Krovimo procesas privalo būti atliekamas ventiliuojamoje patalpoje.

• Akumuliatoriaus pakrovėjas neišsijungia automatiškai po įkrovimo. Dėl šios priežasties, jį reikia išjungti ir atjungti nuo akumuliatoriaus. Pilnai įkrovus akumuliatorių, nepalikite akumuliatoriaus pakrovėjo prijungto prie maitinimo.

• Šios serijos įrenginius galima naudoti tik švino ir rūgšties akumuliatoriams kaip nurodyta 1 lentelėje, jais galima įkrauti akumuliatorius ir užvesti transporto priemones. Šių įrenginių negalima naudoti nestandartiniams akumuliatoriams ir priedams įkrauti. Siekiant išvengti gaisro ir elektros smūgio pavojaus, jų taip pat negalima naudoti kaip nuolatinės srovės tiekimo šaltinio.

• Įkroviklį galima prijungti tik prie tinkamo ir įžeminto elektros lizdo.

• Naudodami akumuliatorių turite šalia turėti vandens ir pamuilių. Akumuliatoriuje yra ėsdinančių medžiagų, kurios yra kenksmingos odai ir itin kenksmingos akims. Netyčia prisilietę prie šių medžiagų, iškart nuplaukite paveiktą vietą vandeniu ir kreipkitės į gydytoją.

• Akumuliatoriuje sukauptas didelis energijos kiekis. Pliuso ir minuso gnybtų negalima trumpinti metaliniais daiktais, nes tai gali sukelti trumpąjį jungimą ir sunkiai sužaloti arba sukelti gaisrą.

• Negalima įkrauti neįkraunamų akumuliatorių.

• Pirmiausia prijunkite akumuliatoriaus gnybtą, kuris nėra prijungtas prie transporto priemonės važiuoklės. Tada atlikite prijungimą prie transporto priemonės važiuoklės, toliau nuo akumuliatoriaus ir degalų linijos. Tik tada akumuliatoriaus įkroviklį galima prijungti prie elektros lizdo. Šiais atvejais prietaisą reikia visiškai išjungti:

• Pažeidus ar sugedus maitinimo kištukui ar laidui.

• Dūmai ar smarvė sklinda iš svylančios izoliacijos. Visuometdėvėkiteapsaugančiusakinius beisenusdrabužiuskuometdirbatesu akumuliatoriumi, nes akumuliatoriaus rūgštisyraėdi.

LT3. INSTALIACIJA Prieš naudojant akumuliatoriaus pakrovėja, šie veiksmai privalo būti atliekami (Fig. 1):

• Jeigu akumuliatorius vis dar pajungtas, privalo būti atjungiamas,

• Išpradžiųnegatyvipusė(A);

• Tuometpozityvipusė(B)! Patariama pašalinti akumuliatorių iš automobilio prieš kraunant.

• Patikrinkite akumuliatoriaus rūgšties lygį. Norint tai padaryti, iš pradžių pašalinkite akumuliatoriaus kamščius, tuomet patikrinkite rūgšties lygį ir, jeigu būtina, pripilkite distiliuoto vandens (prekiauja vaistininkai‘). Elektros krovimo lygis gali būti patikrintas naudojant hidrometrą.

• Išvalykite sujungimus bei gnybtus. Tam naudokite vielinį šepetį arba švitrinį popierių.

• Pajunkite teigiamą pakrovėjo kleimą (raudonas) prie teigiamo gnybto (+). Tuomet pajunkite neigiamą pakrovėjo kleimą (juodas) prie teigiamo gnybto (-). Patikrinkite ar pakrovėjo kamščiai tvirtai prijungti prie akumuliatoriaus.

• Šie veiksmai privalo būti atlikti pasitelkiant informacija apie pakrovimą.

• Įkroviklio negalima dėti ant akumuliatoriaus viršaus ir atvirkščiai. Tai nelegalu ir nesaugu.

• Jei akumuliatoriaus temperatūra pakyla virš 40º C, reikia sumažinti įkrovimo srovę, o jei temperatūra pakyla virš 45º C, reikia nutraukti įkrovimą ir tęsti tik temperatūrai nukritus.

• Tada įkiškite maitinimo kištuką į elektros lizdą ir nustatykite jungiklį ties „6V/12V“. Įkrovimo metu stebėkite srovės matuoklį ir tikrinkite, ar indikatorius veikia tinkamai. (Atsargiai! Srovės matuoklis parodo tik bendruosius duomenis, jis neužtikrina tikslaus matavimo).

• Turite patikrinti, ar akumuliatoriaus elektrolitas pasiekė 1,28 specialųjį sunkį. Jei ne, galite tęsti įkrovimą, o jei šis sunkis pasiektas, įkrovimas yra baigtas. Tada turite nustatyti įkrovos jungiklį į padėtį „Išjungta“. Ištraukite elektros kištuką ir du spaustukus iš akumuliatoriaus pliuso ir minuso gnybtų. (Jei įkraunate transporto priemonėje esantį akumuliatorių, pirmiausia turite nuimti prie važiuoklės prijungtą spaustuką.)

Įtaisytasis plokščias saugiklis apsaugo įrangą nuo polių sukeitimo ir trumpojo jungimo. Jei saugiklis sugenda, jį reikia pakeisti tokios pačios amperų vertės nauju saugikliu. Jei norite pakeisti plokščią saugiklį, pirmiausia ištraukite maitinimo kištuką iš lizdo ir nuimkite įkroviklio gnybtus nuo akumuliatoriaus. Įvykus terminei perkrovai, automatinės grandinės pertraukiklis sustabdys įkrovimą. Atvėsus, jis vėl automatiškai įjungs įkrovimą. Jungiklių, indikacinių lempučių ir ekrano priekiniame skydelyje paaiškinimas 6V / 12V Akumuliatoriaus įkrovikliu galima įkrauti 6V ir 12V akumuliatorius. Tam paspauskite jungiklį, esantį dešinėje priekinio skydelio pusėje, į pasirinktą padėtį. Įkrovimas

• Tinkamai prijunkite gnybtus prie akumuliatoriaus ir prijunkite kištuką prie elektros lizdo.

• Pasirinkite 6V / 12V įtampos jungiklį.

• Įkrovimo srovė dabar matoma priekyje esančiame ekrane. Šis srovės matuoklis nėra tikslusis prietaisas, jis tik apytiksliai parodo įkrovimo srovę.

• Atjunkite nuo elektros tinklo.

• Nuimkite gnybtus nuo akumuliatoriaus + ir - polių. Trikčių šalinimas

1. Nėra įkrovimo srovės

• Prastas maitinimo lizdo kontaktas

• Kreipkitėsįkvalifikuotąelektriką

• Netinkamai nustatytas 6V / 12V įtampos pasirinkimas

• Pasirinkitetinkamąįtampospadėtį

• Per žema pradinė įtampa

• Pakeiskiteakumuliatorių

• Akumuliatoriaus + ir – poliai yra paveikti oksidacijos ir (arba) nešvarūs

• Pakeiskiteakumuliatorių

LT2. Žema įkrovimo srovė

• Akumuliatoriaus + ir - poliai yra paveikti oksidacijos ir (arba) nešvarūs

• Akumuliatorius yra visiškai įkrautas

• Išmatuokitespecifinįsunkį

• Netinkamai nustatytas 6V / 12V įtampos pasirinkimas

• Pasirinkitetinkamąįtampospadėtį

• Pakeiskitepadėtį,kadįrenginysbūtų išdėstytastinkamai Patikrinkite pakrautą akumuliatorių Sprendžiant iš akumuliatoriaus rūgšties traukos, galima pasakyti ar akumuliatorius yra pilnai įkrautas ar ne. Panaudojus specialų traukos matuoklį, galima nustatyti trauką. Tuščias akumuliatorius: s.g. = 1.13 kg/dm³ Pilnas akumuliatorius: s.g. = 1.28 kg/dm³ ATSARGIAI!Dujųmišinysyrasprogus. Priešprijungdamiaratjungdami akumuliatoriųturiteištrauktikištukąiš elektros lizdo.

Visuomet ištraukite laidą iš maitinimo rozetės kuomet akumuliatoriaus pakrovėjas valomas ar taisomas. Niekuomet nenaudokite vandens ar kitų skysčių valydami pakrovėją. Išlaikykite laidą bei pakrovėją švariais. Kai kurie valikliai bei medžiagos (benzinas ir pan) gali pažeisti plastmasines dalis. Šie gaminiai sudaro a.o benzenas, trichloroetilenas, chlorido ir amoniako. ATSARGIAI!Siekiantišvengtielektros keliamopavojaus,kištukąreikiaprijungti priegeraiįžemintoelektroslizdo,jįreikia apsaugotinuolietausirsniego.Visuspažeistus kabeliusturiiškartpakeistikvalifikuotas specialistas. Akumuliatoriai su defektu

• Sugadinti akumuliatoriai, kurių neįmanoma pakrauti. Dažnai atsitinka taip, kad blogos būklės akumuliatorius neįmanoma pakrauti; Juos reikia pakeisti, nes jie nelaiko įkrovimo.

• Trumpas sujungimas.Jeigu po kelių valandų krovimo akumuliatoriaus pakrovėjas nenurodo, kad akumuliatorius yra kraunamas, tai dažniausiai reiškia, kad vienas iš akumuliatoriaus elementų yra trumpo sujungimo. Akumuliatorių derėtų pakeisti. Sutrikimai Jeigu jūsų akumuliatoriaus pakrovėjas nefunkcionuoja kaip turėtų, tai galėjo atsitikti dėl šių priežasčių:

• Klėmai neteisingai prijungti. Patikrinkite, ar teisingas klėmas pajungtas prie reikiamo gnybto. Akumuliatoriaus gyvavimo ciklas Jūsų akumuliatorius galimai tarnaus ilgiau jeigu turėsite omenyje šiuos patarimus:

• Kiekvieną mėnesį tikrinkite savo akumuliatoriaus skysčio lygį, jeigu būtina, įpilkite distiliuoto vandens.

• Reguliariai valykite savo akumuliatoriaus gnybtus, kad išvengti užsikimšimo. Gnybtus patepkite vazelinu.

• Jeigu mašina retai naudojama, akumuliatorius išsikraus, todėl jį reikia krauti reguliariai iki maksimumo. Tokiu būdu išvengsite sutrikimų. Jeigu viską patikrinote ir akumuliatorių pakrovėjas vis tiek nekrauna kaip turėtų, jį privaloma pristatyti į aptarnavimo centrą, kurio adresas nurodytas ant garantinio talono. Aplinka Kad išvengti pažeidimų pristatymo metu, prietaisas pristatomas tvirtoje pakuotėje, kurią sudaro pakartotiniam naudojimui skirtos medžiagos. Turėkiteomenyje,kadjūsgalite pakartotinaijomispasinaudoti.Sugedusį ir/arišmestąelektroninįįrenginįderėtų pristatytiįperdirbimovietas.
