MANUALE UTENTE BCM1021 Ferm

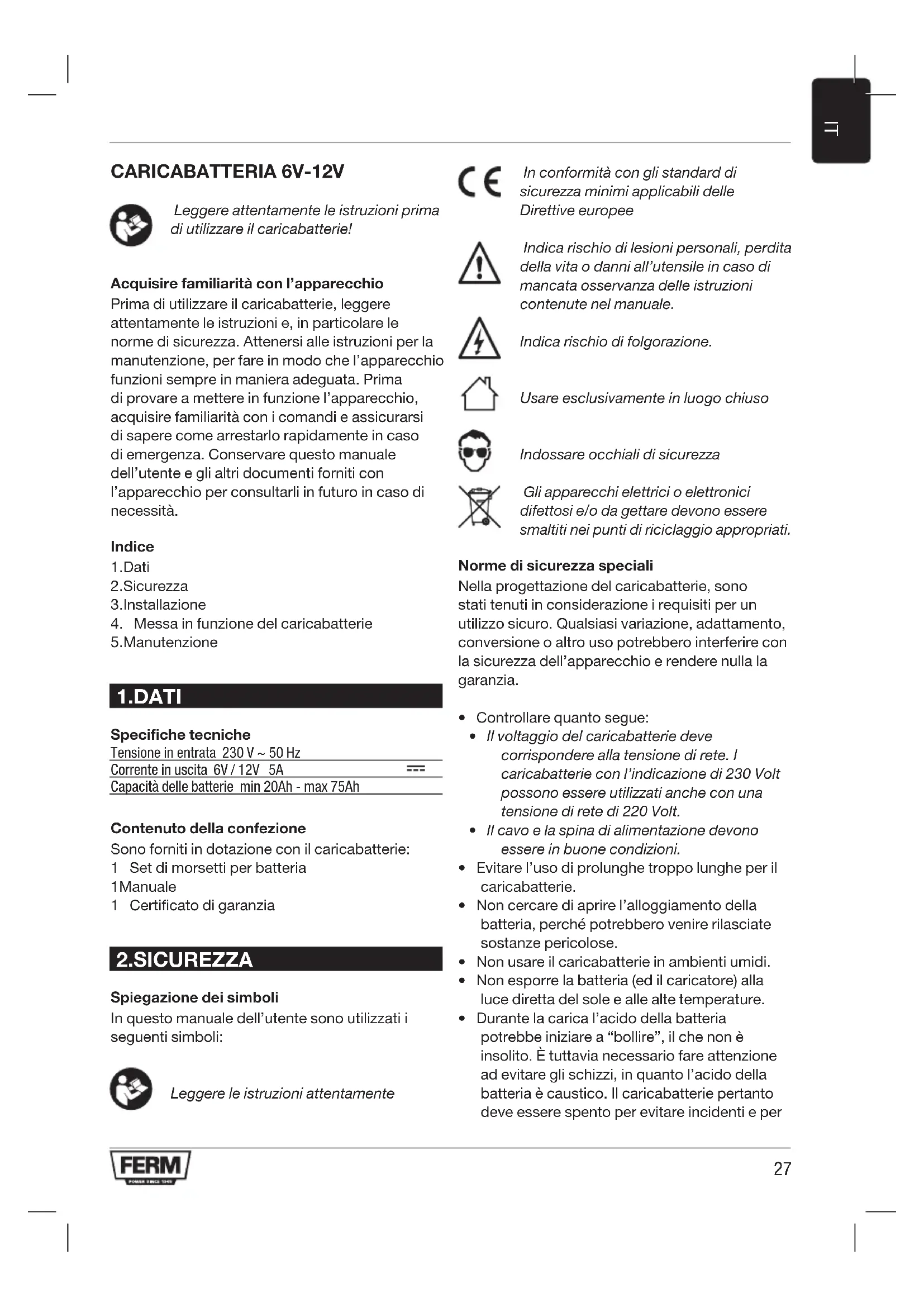

Leggere attentamente le istruzioni prima di utilizzare il caricabatterie! Acquisire familiarità con l’apparecchio Prima di utilizzare il caricabatterie, leggere attentamente le istruzioni e, in particolare le norme di sicurezza. Attenersi alle istruzioni per la manutenzione, per fare in modo che l’apparecchio funzioni sempre in maniera adeguata. Prima di provare a mettere in funzione l’apparecchio, acquisire familiarità con i comandi e assicurarsi di sapere come arrestarlo rapidamente in caso di emergenza. Conservare questo manuale dell’utente e gli altri documenti forniti con l’apparecchio per consultarli in futuro in caso di necessità. Indice

4. Messa in funzione del caricabatterie

Specifiche tecniche Tensione in entrata 230 V ~ 50 Hz Corrente in uscita 6V / 12V 5A Capacità delle batterie min 20Ah - max 75Ah Contenuto della confezione Sono forniti in dotazione con il caricabatterie: 1 Set di morsetti per batteria 1 Manuale 1 Certificato di garanzia

Spiegazione dei simboli In questo manuale dell’utente sono utilizzati i seguenti simboli: Leggere le istruzioni attentamente In conformità con gli standard di sicurezza minimi applicabili delle Direttive europee Indica rischio di lesioni personali, perdita della vita o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel manuale. Indica rischio di folgorazione. Usare esclusivamente in luogo chiuso Indossare occhiali di sicurezza Gli apparecchi elettrici o elettronici difettosi e/o da gettare devono essere smaltiti nei punti di riciclaggio appropriati. Norme di sicurezza speciali Nella progettazione del caricabatterie, sono stati tenuti in considerazione i requisiti per un utilizzo sicuro. Qualsiasi variazione, adattamento, conversione o altro uso potrebbero interferire con la sicurezza dell’apparecchio e rendere nulla la garanzia.

• Controllare quanto segue:

• Il voltaggio del caricabatterie deve corrispondere alla tensione di rete. I caricabatterie con l’indicazione di 230 Volt possono essere utilizzati anche con una tensione di rete di 220 Volt.

• Il cavo e la spina di alimentazione devono essere in buone condizioni.

• Evitare l’uso di prolunghe troppo lunghe per il caricabatterie.

• Non cercare di aprire l’alloggiamento della batteria, perché potrebbero venire rilasciate sostanze pericolose.

• Non usare il caricabatterie in ambienti umidi.

• Non esporre la batteria (ed il caricatore) alla luce diretta del sole e alle alte temperature.

• Durante la carica l’acido della batteria potrebbe iniziare a “bollire”, il che non è insolito. È tuttavia necessario fare attenzione ad evitare gli schizzi, in quanto l’acido della batteria è caustico. Il caricabatterie pertanto deve essere spento per evitare incidenti e per

ITlasciar raffreddare la batteria.

• Durante la ricarica si può liberare un gas cosiddetto detonante. Ciò avviene perché i tappi per il riempimento sono svitati prima della ricarica (non si applica alle batterie chiuse, cioè senza tappi per il riempimento). La ricarica deve avvenire in un luogo ben ventilato.

• Il caricabatterie non si arresta automaticamente quando la ricarica è completa, pertanto è necessario spegnerlo e scollegarlo dalla batteria. Non lasciare il caricabatterie collegato alla tensione di rete dopo che la batteria è stata caricata completamente.

• Questo tipo di caricabatterie è da usarsi esclusivamente per batterie tipo piombo-acido elencate nella tabella 1 ed è anche possibile caricare batterie e avviare autoveicoli ma non si possono usare per batterie e accessori non a norma. Non usare il caricabatterie come generatore di tensione diretta, in quanto c’è pericolo di incendio e di scosse elettriche.

• Il caricabatterie può solamente essere collegato ad una presa di corrente a massa adeguata.

• Durante l’uso del caricabatterie è bene preparare acqua e sapone, in quanto la batteria contiene sostanze corrosive molto pericolose se vengono a contatto con pelle od occhi. In caso di contatto, sciacquarsi immediatamente e contattare un medico.

• La batteria è molto potente, bisogna perciò evitare che i suoi due poli, quello positivo e quello negativo, tocchino qualsiasi cosa di metallo contemporaneamente, in quanto si produrrebbe un corto circuito e si rischiano lesioni gravi o incendi.

• Non caricare batterie non ricaricabili.

• Attaccare prima il morsetto della batteria non collegato al veicolo. Collegare successivamente al veicolo l’altro morsetto, stando lontani dalla batteria e dai tubi per la benzina. Successivamente si collega il caricabatterie alla rete elettrica. L’apparecchio deve essere spento completamente in caso di:

• Cattivo funzionamento o danni alla spina o al cavo di alimentazione.

• Fumo o tanfo proveniente dalla bruciatura del materiale isolante. Indossare sempre occhiali di sicurezza e indumenti vecchi quando si lavora con la batteria, perché l’acido della batteria è un prodotto caustico!

Prima di mettere in funzione il caricabatterie devono essere prese le seguenti misure (Fig. 1):

• Se la batteria è ancora collegata, deve essere scollegata,

• prima il terminale negativo (A);

• poi il terminale positivo (B)! È consigliabile rimuovere la batteria dal veicolo prima di caricarla.

• Controllare il livello dell’acido della batteria. A questo scopo, rimuovere prima i tappi della batteria, quindi controllare il livello dell’acido e, se necessario, riempire con acqua distillata (disponibile nelle farmacie). Il livello della carica elettrica può essere controllato con un densimetro.

• Pulire le connessioni e i terminali utilizzando una spazzola d’acciaio o carta vetrata.

• Collegare il morsetto positivo del caricatore (rosso) al terminale positivo (+) della batteria. Quindi collegare il morsetto negativo del caricatore (nero) al terminale negativo (-) della batteria. Controllare che i morsetti del caricatore siano ben collegati alla batteria.

• Le seguenti misure devono essere prese con l’aiuto delle informazioni sul display per il controllo della ricarica.

• Non appoggiare il caricabatterie direttamente sulla batteria e viceversa, in quanto pericoloso.

• Se durante il caricamento della batteria la temperatura supera i 40°C, diminuire la corrente. Qualora la temperatura superasse i 45°C, smettere di caricare e diminuire la temperatura prima di riprendere il caricamento.

• Inserire la spina nella presa di corrente e regolare l’interruttore su “Aufladen“ (“Carica“). Controllare inoltre l’indicatore dell’amperometro durante la fase di carica per assicurarsi del funzionamento dell’indicatore stesso. (Attenzione: L’amperometro è indicato esclusivamente per misurazioni generiche e non effettua misurazioni dettagliate.

• controllare il liquido della batteria per assicurarsi che il peso specifico raggiunga la

ITcifra 1,28. Se tale cifra non è stata raggiunta continuare il caricamento, in caso contrario il caricamento è completo e si deve mettere l’interruttore “Spannung“ (“tensione”) su “aus“ (“chiuso”). Togliere la spina dalla presa e togliere i morsetti dal polo negativo e dal polo positivo della batteria. (Se si stanno caricando batterie di veicoli, togliere prima i morsetti dal telaio del veicolo).

4. MESSA IN FUNZIONE DEL

CARICABATTERIE Il fusibile piatto incorporato protegge l’apparecchio da uno scambio di polarità e cortocircuito. In caso di fusibile difettoso questo deve essere sostituito con un dispositivo dallo stesso amperaggio. Nel sostituire il fusibile piatto si deve prima staccare la spina dalla presa di corrente e le pinze devono essere staccate dai morsetti della batteria. In caso di sovraccarico termico la ricarica viene interrotta da un interruttore di protezione automatico. Dopo una pausa di raffreddamento questo si riattiva automaticamente Spiegazione dei pulsanti, delle spie e del display sul pannello frontale 6V / 12V La caricabatterie è in grado di caricare batterie da 6V e 12V. A questo scopo, premere il pulsante sulla destra nel pannello frontale nella posizione scelta. Processo di carica

• Collegare i morsetti correttamente alla batteria e collegare la spina alla rete.

• Selezionare il voltaggio 6V / 12V con il pulsante apposito

• La corrente di carica è ora visibile sul display sulla parte frontale. Questo misuratore di corrente non è uno strumento di precisione e fornisce solo un’indicazione approssimativa della corrente di carica.

• scollegare la spina dall’alimentazione

• Rimuovere i morsetti dai poli + e - della batteria. Risoluzione dei problemi

1. Nessuna corrente di carica

• Cattivo contatto della presa di alimentazione

• Contattare un elettricista qualificato

• Il voltaggio selezionato (6V / 12V) non è impostato correttamente

• Selezionare la posizione di voltaggio corretta

• Il voltaggio iniziale è troppo basso

• Cambiare la batteria

• I poli + e - della batteria sono ossidati e/o sporchi

• La batteria è stata danneggiata

• Sostituire la batteria

2. Corrente di carica bassa

• I poli + e - della batteria sono ossidati e/o sporchi

• La batteria è completamente carica

• Misurare la gravità specifica

3. Eccessivo rumore dal trasformatore

• Il voltaggio selezionato (6V / 12V) non è impostato correttamente

• Selezionare la posizione di voltaggio corretta

• Cambiare posizione, in modo che la superficie sia sicura Verifica del caricamento della batteria Sulla base della gravità specifica dell’acido della batteria, si può determinare se una batteria sia completamente carica o meno. Con l’ausilio di un apposito gravimetro è possibile stabilire la gravità specifica. Batteria scarica: g.s. = 1,13 kg/ dm³ Batteria carica: g.s. = 1,28 kg/ dm³ Attenzione! La miscela di gas può essere esplosiva. Staccare la spina dalla presa di corrente prima di collegare o rimuovere i morsetti della batteria.

IT5. MANUTENZIONE Staccare sempre la spina dalla presa quando il caricabatterie è in manutenzione o viene pulito. Non utilizzare mai acqua o altri liquidi quando si pulisce il caricatore. Tenere il cavo ed il caricabatterie puliti. Alcuni detergenti e solventi (benzina, diluente) possono danneggiare o dissolvere le parti di plastica. Questi prodotti contengono fra gli altri benzene, tricloroetilene, cloruro e ammoniaca. Attenzione! Onde evitare pericoli elettrici collegare il caricabatterie ad una sorgente di tensione con una buona messa a terra. Non lasciare il caricabatterie in balia di pioggia e neve. Far sostituire eventuali cavi danneggiati esclusivamente da personale autorizzato. Batterie difettose

• Batterie danneggiate che non mantengono la carica. Si verifica spesso che le batterie che sono in condizioni pessime non possano più essere ricaricate e devono essere sostituite perché non mantengono la carica.

• Batterie in corto circuito. Se, dopo diverse ore, il caricabatterie non indica ancora che la batteria è in carica, ciò solitamente significa che uno degli elementi è in corto circuito. La batteria deve essere sostituita. Cattivo funzionamento Se il caricabatterie non funziona più come dovrebbe, ciò potrebbe essere dovuto ai seguenti motivi:

• Il morsetto è stato collegato in maniera errata. Verificare che i morsetti giusti siano collegati ai relativi terminali. Vita della batteria La vita della batteria sarà considerevolmente più lunga se si seguono i seguenti accorgimenti:

• Controllare il livello del liquido della batteria ogni mese e, se necessario, riempire con acqua distillata.

• Pulire i terminali della batteria regolarmente per evitare che si formino depositi e mettere un po’ di vaselina sui terminali.

• Se il veicolo viene usato di rado, la batteria si scarica. Pertanto deve essere caricata regolarmente alla capacità massima in modo da prevenire un cattivo funzionamento. Se tutto è stato controllato ma il caricabatterie non carica ancora come dovrebbe, è necessario portarlo all’indirizzo del centro manutenzioni sul Certificato di garanzia. Ambiente Per evitare danni durante il trasporto, l’apparecchio è consegnato in imballaggio solido che consiste per la maggior parte in materiale riutilizzabile. Pertanto ci si può avvalere delle opzioni per il riciclo dell’imballaggio. Gli apparecchi elettrici o elettronici difettosi e/o da gettare devono essere smaltiti nei punti di riciclaggio appropriati. Soltanto per paesi CE. Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/ EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell’ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile. Garanzia Per le condizioni di copertura, consultare il Certificato di garanzia fornito separatamente.
