WCT 84 FLYX - Gartraukis WHIRLPOOL - Nemokama naudojimo instrukcija

Produkto tipas	Traukimo gaubtas
Prekės ženklas	Whirlpool
Modelis	WCT 84 FLYX
Aukštis (cm)	17,2
Plotis (cm)	49,3 - 69,3
Gylis (cm)	25,7
Ištraukimo vamzdžio skersmuo (cm)	12,5
Naudojimo versijos	Ištraukiamoji arba filtruojanti (aktyvintos anglies rinkinys pasirinktinai)
Siurbimo greičių skaičius	3 (min, vid., maks.)
Apšvietimas	LED 3W, lizdas E14
Riebalų filtro tipas	Metalinis, plaunamas indaplovėje
Riebalų filtro valymo dažnumas	Kartą per mėnesį
Anglies filtro tipas	Apvalus, nevalomas, keisti ne rečiau kaip kas 4 mėnesius
Minimalus saugos atstumas (elektrinė viryklė)	50 cm
Minimalus saugos atstumas (dujinė arba mišri viryklė)	65 cm
Elektros maitinimas	Žr. etiketę gaubto viduje
Svarbūs saugumo nurodymai	Prieš techninę priežiūrą atjunkite nuo elektros, nenaudokite be filtro, užtikrinkite pakankamą vėdinimą, jei naudojama su dujiniais prietaisais
Išorės priežiūra	Drėgna šluoste su neutraliu plovikliu, nenaudokite abrazyvinių medžiagų ar alkoholio
Pakuotės medžiaga	100% perdirbama
Garantija ir pagalba	Whirlpool garantinis aptarnavimas, gaminio kodai ant etiketės

Dažnai užduodami klausimai - WCT 84 FLYX WHIRLPOOL

Kaip išvalyti riebalų filtrą?

Metalinį riebalų filtrą reikia valyti kartą per mėnesį. Naudokite neagresyvius ploviklius rankomis arba indaplovėje žemoje temperatūroje ir trumpame cikle. Norėdami jį nuimti, traukite spyruoklinę rankeną. Plovimas indaplovėje gali pakeisti filtro spalvą, bet neturi įtakos jo veikimui.

Kada reikia pakeisti anglies filtrą?

Anglies filtrą reikia pakeisti ne rečiau kaip kas keturis mėnesius arba kai prisotinimo indikatorius (jei yra) tai parodo. Jo negalima valyti ar regeneruoti.

Koks minimalus atstumas tarp gaubto ir viryklės?

Minimalus atstumas tarp indų atramos ir žemiausios gaubto dalies yra 50 cm elektrinėms viryklėms ir 65 cm dujinėms arba mišrioms viryklėms. Visada laikykitės viryklės gamintojo nurodymų, jei jie nurodo didesnį atstumą.

Ar galiu naudoti gaubtą filtravimo režimu be papildomo rinkinio?

Ne, norint naudoti gaubtą filtravimo režimu, turite sumontuoti priedų rinkinį su aktyvintos anglies filtru. Patikrinkite pirmuosiuose vadovo puslapiuose, ar rinkinys pridedamas, ar jį reikia įsigyti atskirai.

Kaip pakeisti LED lemputę?

Atjunkite prietaisą nuo elektros tinklo. Įsitikinkite, kad lemputės yra šaltos. Nuimkite siurbimo groteles, kad pasiektumėte lemputę. Naudokite tik LED lemputes, ne didesnės kaip 3W, lizdas E14 (ILCOS D tipas). Pakeitę vėl uždėkite groteles.

Ką daryti, jei gaubtas visiškai neveikia?

Patikrinkite, ar nėra elektros tiekimo sutrikimo ir ar pasirinktas siurbimo greitis. Jei problema išlieka, atjunkite kištuką 5 sekundėms ir vėl įjunkite. Jei gedimas tęsiasi, kreipkitės į garantinį aptarnavimą.

Kaip perjungti iš ištraukimo režimo į filtravimo režimą?

Gaubtas tiekiamas paruoštas naudoti ištraukimo režimu. Filtravimo režimui sumontuokite aktyvintos anglies filtrą iš rinkinio (arba įsigykite). Išimkite anglies filtrą, jei gaubtas buvo naudotas ištraukimo režimu. Sekite montavimo instrukcijas vadove.

Kokį ploviklį naudoti išoriniam valymui?

Naudokite tik drėgną šluostę su neutraliu skystu plovikliu. Nenaudokite abrazyvinių medžiagų, alkoholio ar garų valymo prietaisų, kad išvengtumėte elektros pavojų.

Kodėl gaubtas triukšmauja labiau nei įprastai?

Padidėjęs triukšmas gali būti dėl mažesnio skersmens ištraukimo kanalo nei jungiamoji mova arba per daug / staigių posūkių. Naudokite rekomenduojamo skersmens (12,5 cm) vamzdį ir apribokite posūkių skaičių iki 90° kampų.

Ar galiu palikti gaubtą nuolat įjungtą?

Rekomenduojama įjungti gaubtą minimaliu greičiu gaminimo metu ir palikti veikti kelias minutes po to. Aukštus greičius naudokite tik esant dideliam garų ar dūmų kiekiui. Tai sumažina poveikį aplinkai ir triukšmą.

NAUDOJIMO INSTRUKCIJA WCT 84 FLYX WHIRLPOOL

LV Informacija naudotojui

ET Kasutusjuhend

AR jbiJai

Whirlpool

8x

04,5x16 mm

1x

03,5x9,5mm

2x 1x

2

3

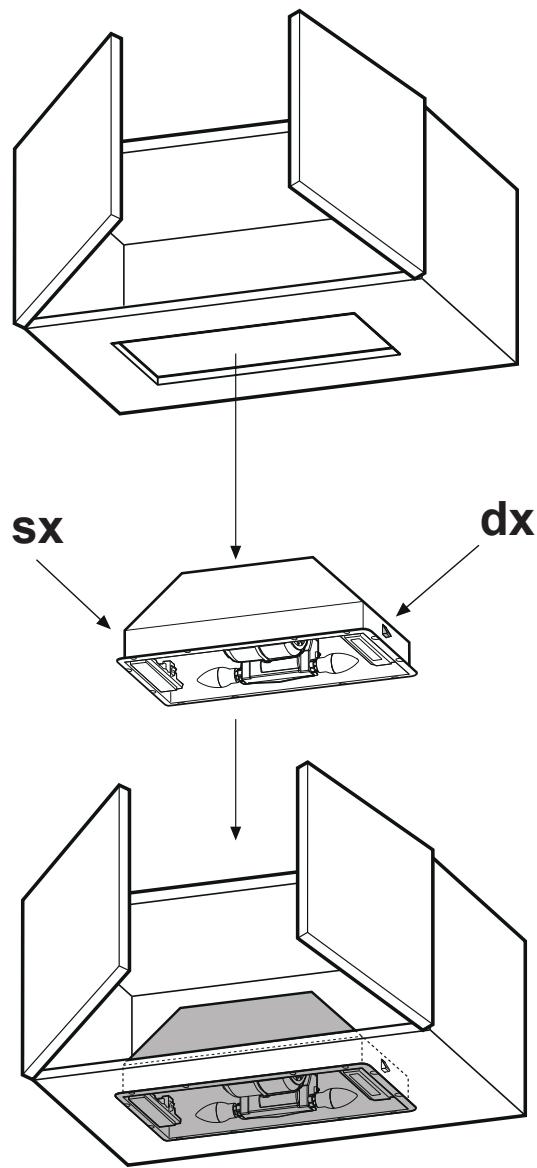

clack! sx+dx

OK!

EN

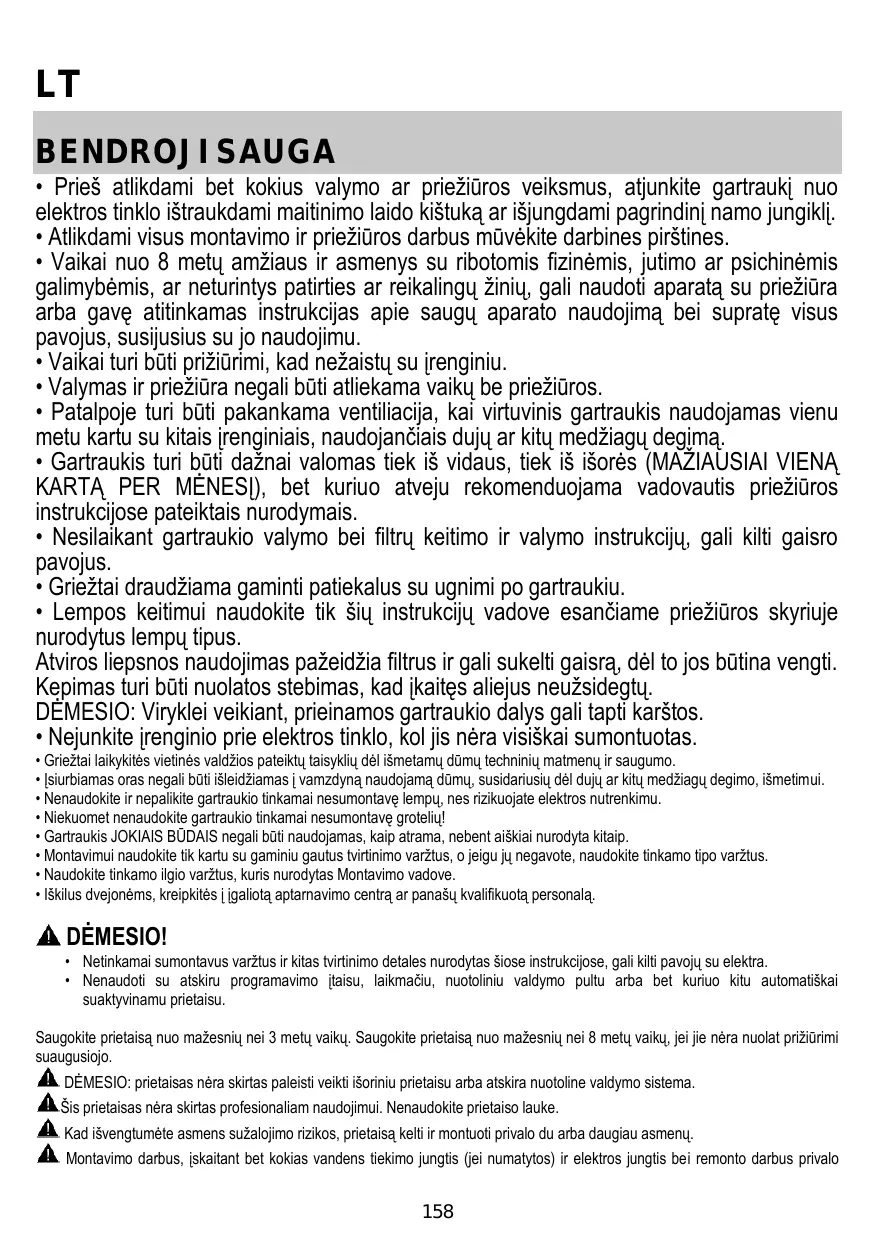

GENERAL SAFETY

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką arba išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus, mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujų ar kitų medžiagų degimą.
• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus. Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jų būtina vengti. Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų. DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.
• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų iš dujų ar kitų medžiagų degimo išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekada nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIU BŪDU negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kurie nurodyti Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotąjį serviso centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus dėl elektros.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Saugokite prietaisą nuo mažesnių nei 3 metų vaikų. Saugokite prietaisą nuo mažesnių nei 8 metų vaikų, jei jie nėra nuolat prižiūrimi suaugusiojo.

DĖMESIO: prietaisas nėra skirtas paleisti veikti išoriniu prietaisu arba atskira nuotoline valdymo sistema. Šis prietaisas nėra skirtas profesionaliam naudojimui. Nenaudokite prietaiso lauke. Kad išvengtumėte asmens sužalojimo rizikos, prietaisą kelti ir montuoti privalo du arba daugiau asmenų. Montavimo darbus, įskaitant bet kokias vandens tiekimo jungtis (jei numatytos) ir elektros jungtis bei remonto darbus privalo

atlikti kvalifikuotas personalas.

Baigę montuoti, laikykite pakuotės medžiagas (plastikines dalis, polistireną ir t. t.) atokiau nuo vaikų, kad išvengtumėte uždusimo pavojaus.

Nenaudokite prietaiso, jei esate šlapi arba plikomis kojomis.

Niekada nenaudokite prietaiso valymui garais – elektros smūgio pavojus.

Pakuotės medžiaga yra 100 % perdirbama ir yra pažymėta perdirbimo simboliu.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijose nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. – Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. – Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gartraukio dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota – 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

ELEKTROS INSTALIACIJA

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gartraukio viduje. Jei yra kištukas, reikia jungti gartraukį į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gartraukio įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gartraukio įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš prijungdami gartraukį prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Jei laidas neturi kištuko, prijunkite laidus vadovaudamiesi toliau pateikta lentele:

Tinklo įtampa ir dažnis

Žr. gartraukio vidinėje dalyje pritvirtintoje savybių etiketėje nurodytą dydį.

Laidų prijungimas

geltonas/žalias

N: mėlynas

L: rudas

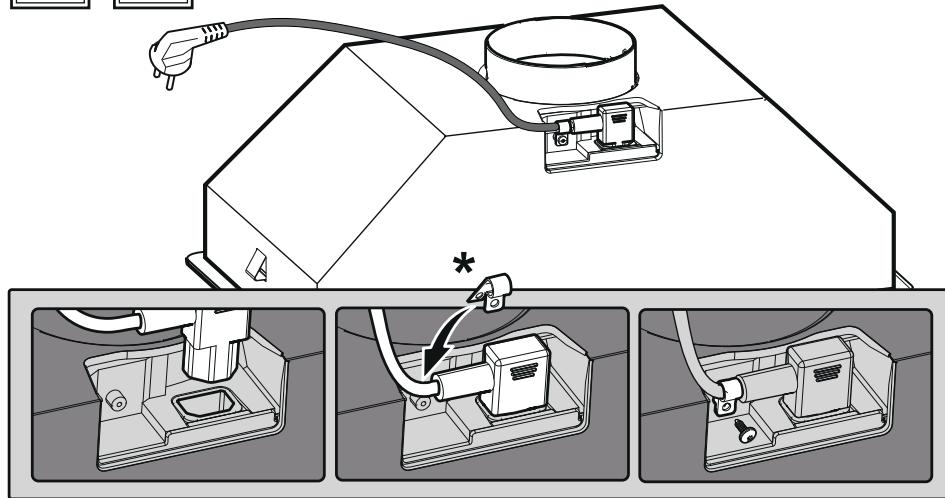

Elektros kabelio pakeitimas

Prie gartraukio pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos centrą dėl kabelio keitimo.

ORO IŠLEIDIMAS

(versijose su siurbimo funkcija)

Prijunkite gaubtą prie įvedamųjų vamzdžių ir įvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

Naudokite pakankamo ilgio vamzdį. Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Įmonė neprisiima jokios atsakomybės, jei nebus laikomasi šių taisyklių.

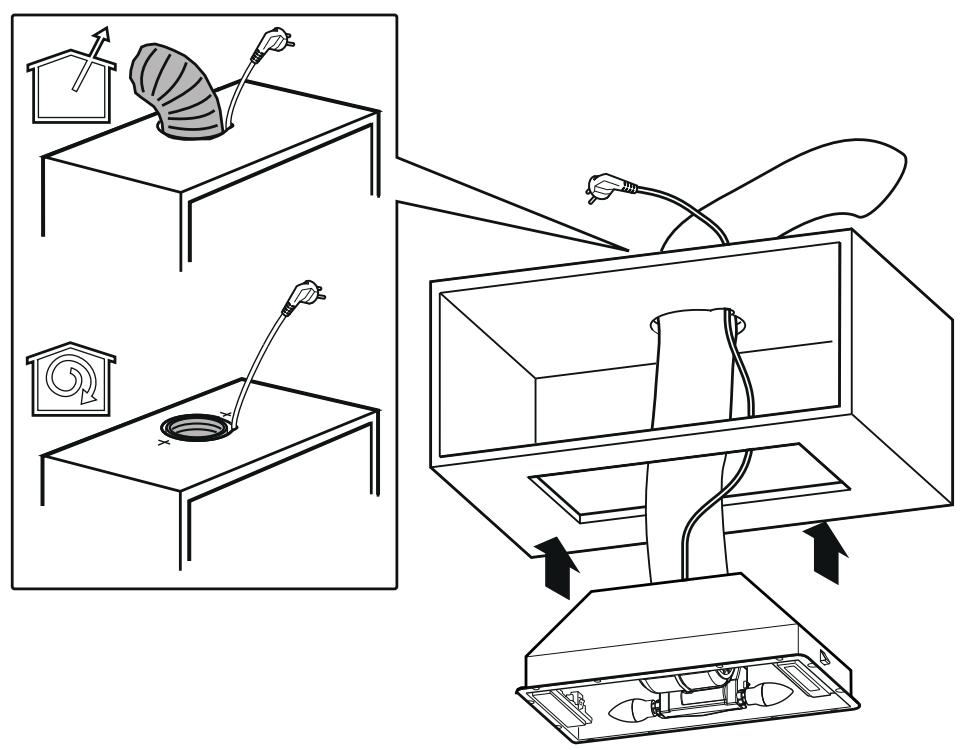

SU FILTRAVIMO AR IŠTRAUKIMO FUNKCIJA?

Jūsų turimas gartraukis skirtas naudoti su ištraukimo funkcija.

Jei norite naudoti gartraukį su filtravimo funkcija, reikia sumontuoti atitinkamą PAPILDOMĄ RINKINĮ.

Šio vadovo pirmuose puslapiuose patikrinkite, ar PAPILDOMAS RINKINYS yra tiekiamas priedas, ar jį reikia užsakyti atskirai.

Pastaba: Jei tai tiekiamas priedas, kai kuriais atvejais gartraukyje jau gali būti sumontuota papildoma filtravimo sistema su aktyvinta anglimi.

Informaciją apie tai, kaip pakeisti gartraukio funkciją iš ištraukimo į filtravimą, rasite šiame vadove.

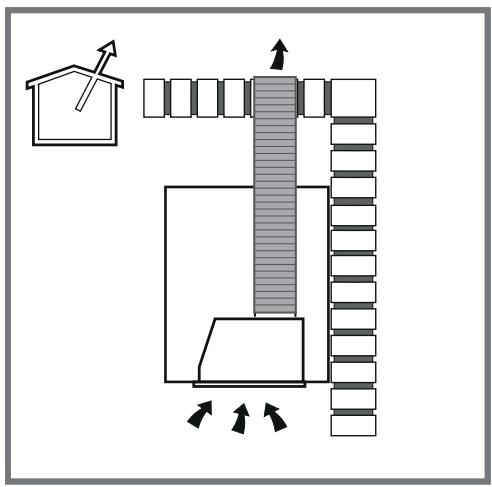

Versija su ištraukimo funkcija

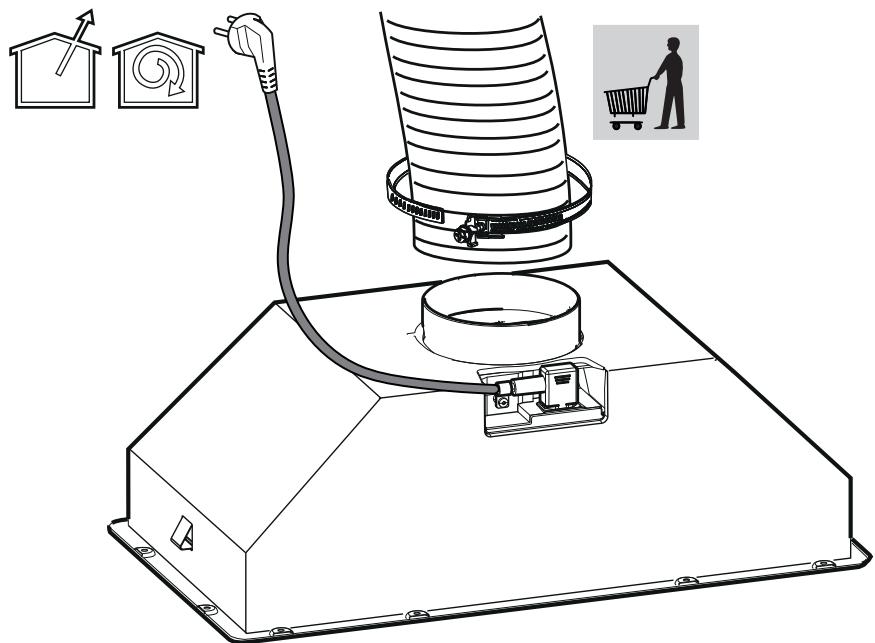

Garai išstumiami į išorę per išmetimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išleidimo vamzdis nepridedamas, jį reikia pirkti atskirai.

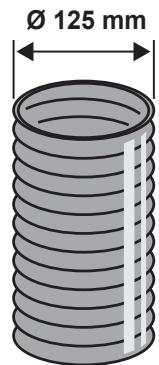

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Versija su filtravimo funkcija

Prieš patekdamas į kambarį, traukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyvia anglimi sistemą.

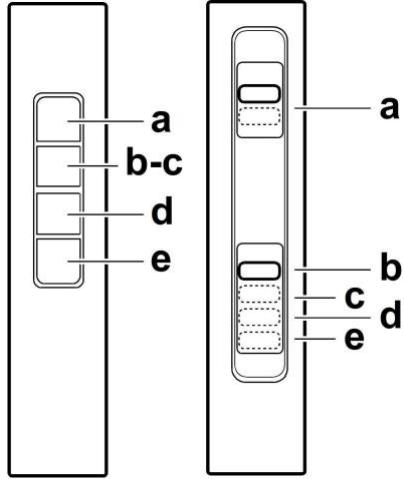

KOMANDOS

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF b. Variklių išjungiklis OFF c. -d. -e. Minimalus aspiracijos galingumas (c.), vidutinis (d.), maksimalus (e.).

TECHNINĖ PRIEŽIŪRA

Valymas

Valymui naudokite TIK šluoste, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

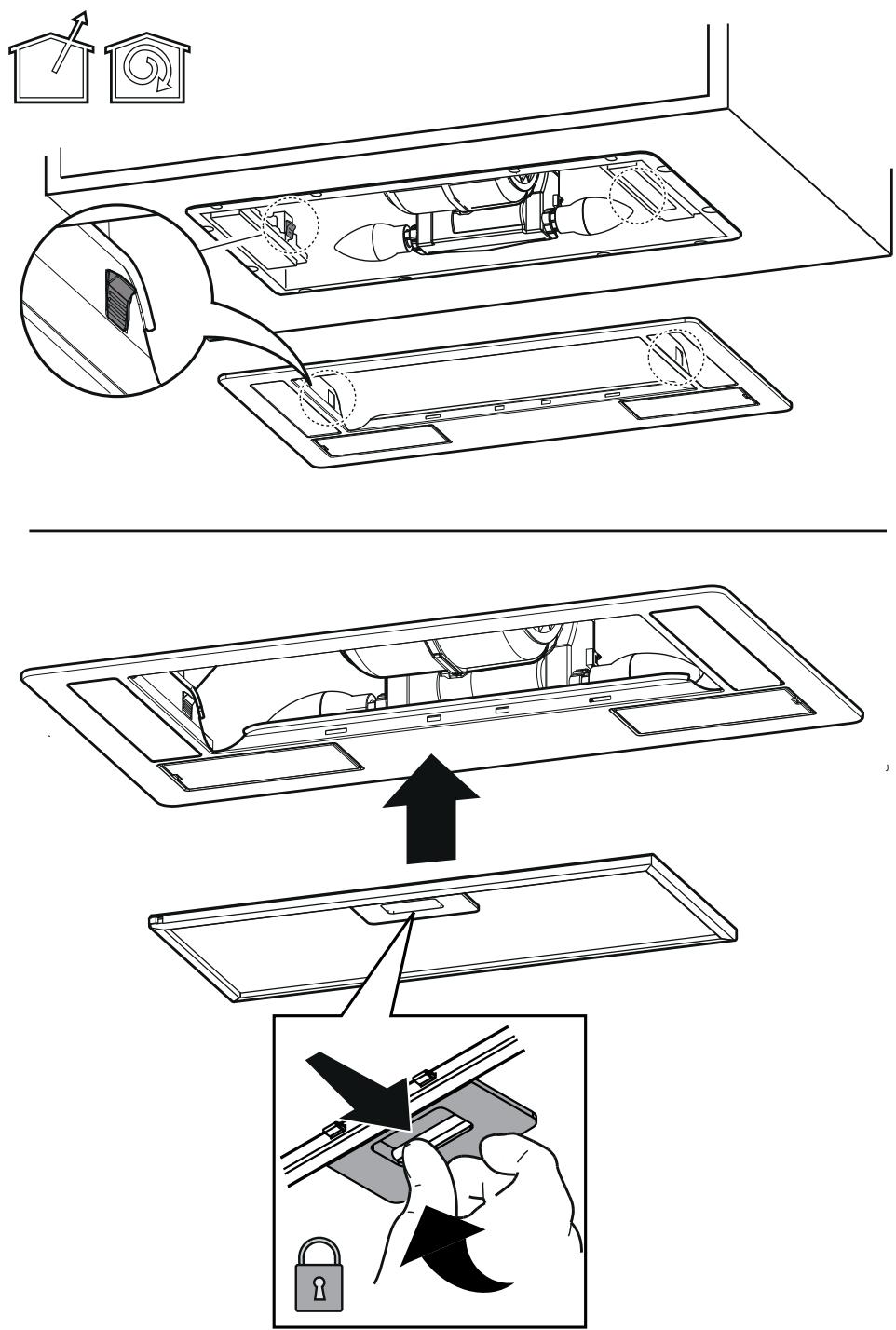

Nuriebalinančių filtrų techninė priežiūra

Aktyvios anglies prisotinimas įvyksta dėl per ilgo naudojimo, priklausomai nuo kepimo/virimo tipo ir riebalų filtro valymo reguliarumo.

Bet kuriuo atveju reikia pakeisti filtrą bent jau kas keturis mėnesius (arba kai filtro prisotinimo sistema - jei nurodyta jūsų turimame modelyje - parodo, kad tai reikia atlikti).

NEGALIMA plauti ar regeneruoti.

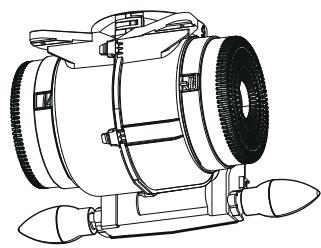

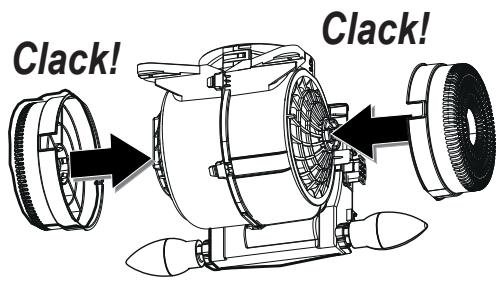

Apvalūs anglies filtrai

Pridekite po vieną filtrą prie kiekvieno šono, padengdami variklio diską apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lemputės pakeitimas

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

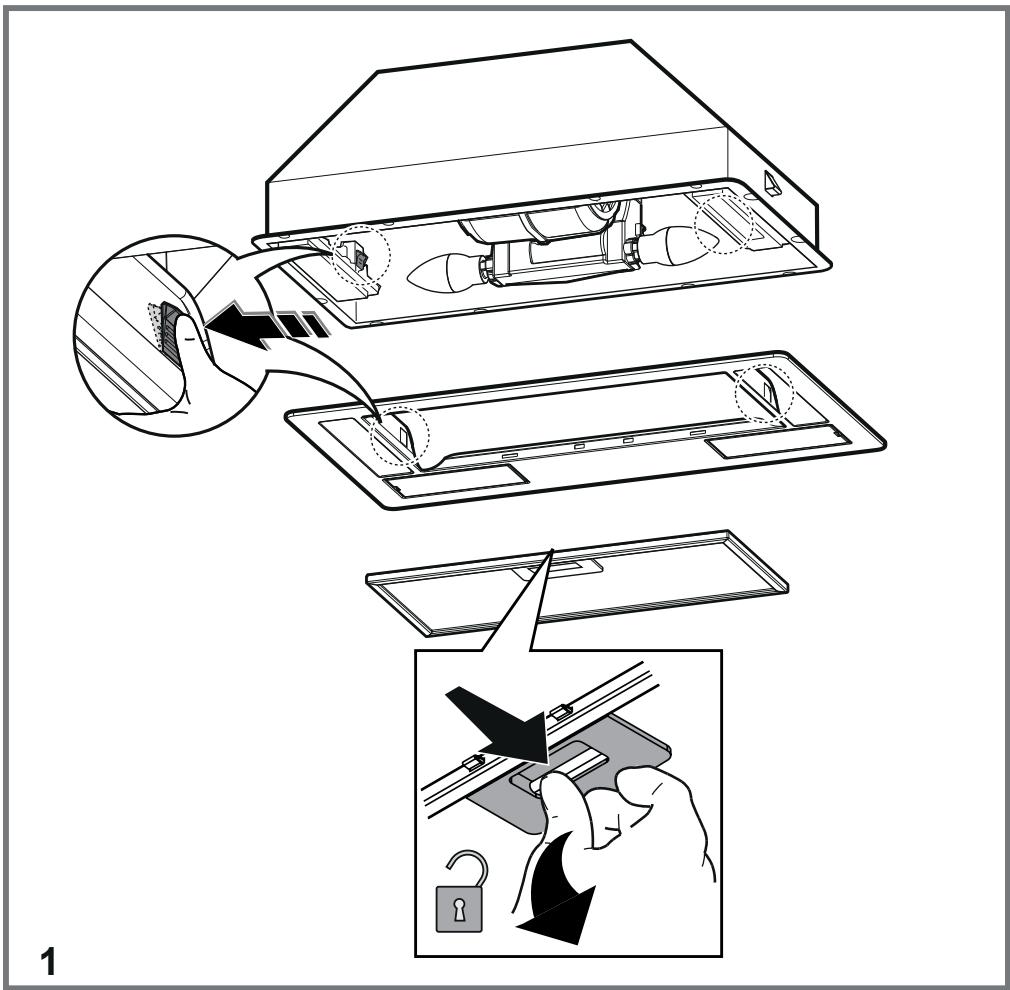

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo greites.

Pakeiskite sugedusią lemputę.

Naudokite tik daug. E14 3W šviesos diodų lemputes.

Norėdami išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D“ (raidinė skaitmeninė padėtis „1d“).

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.

SUNAIKINIMAS

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradeda virti, junkite gartraukį, nustatykite mažiausią greitį, o baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

VEIKIMO TRIKTYS

Jei kyla abejonių dėl veikimo, prieš kreipdamiesi į klientų aptarnavimo tarnybą, atlikite šias paprastas patikras:

Jei gartraukis neveikia:

Patikrinkite, ar: - Nėra srovės pertūkių. - Pasirinkote greitį.

• Jei gartraukio mažesnis našumas:

Patikrinkite, ar:

• Pasirinktas variklio greitis yra pakankamas pagal dūmų ir garų kiekį. Virtuvė yra pakankamai vėdinama ir yra oro sklendė.
• Nenusidėvėjo anglies filtras (jei gartraukis yra su filtravimo funkcija).

Jei gartraukis išsijungia įprastai veikdamas:

Patikrinkite, ar:

• Nėra srovės pertrūkių.
• Nesuveikė visų polių srovės įjungiklis.

Jei kyla veikimo trikčių, prieš kreipdamiesi į klientų aptarnavimo tarnybą bent 5 sek. išjunkite prietaisą iš elektros tinklo - ištraukite kištuką ir vėliau jį vėl kiškite. Jei veikimo trikties tai nepanaikina, kreipkitės į klientų aptarnavimo tarnybą.

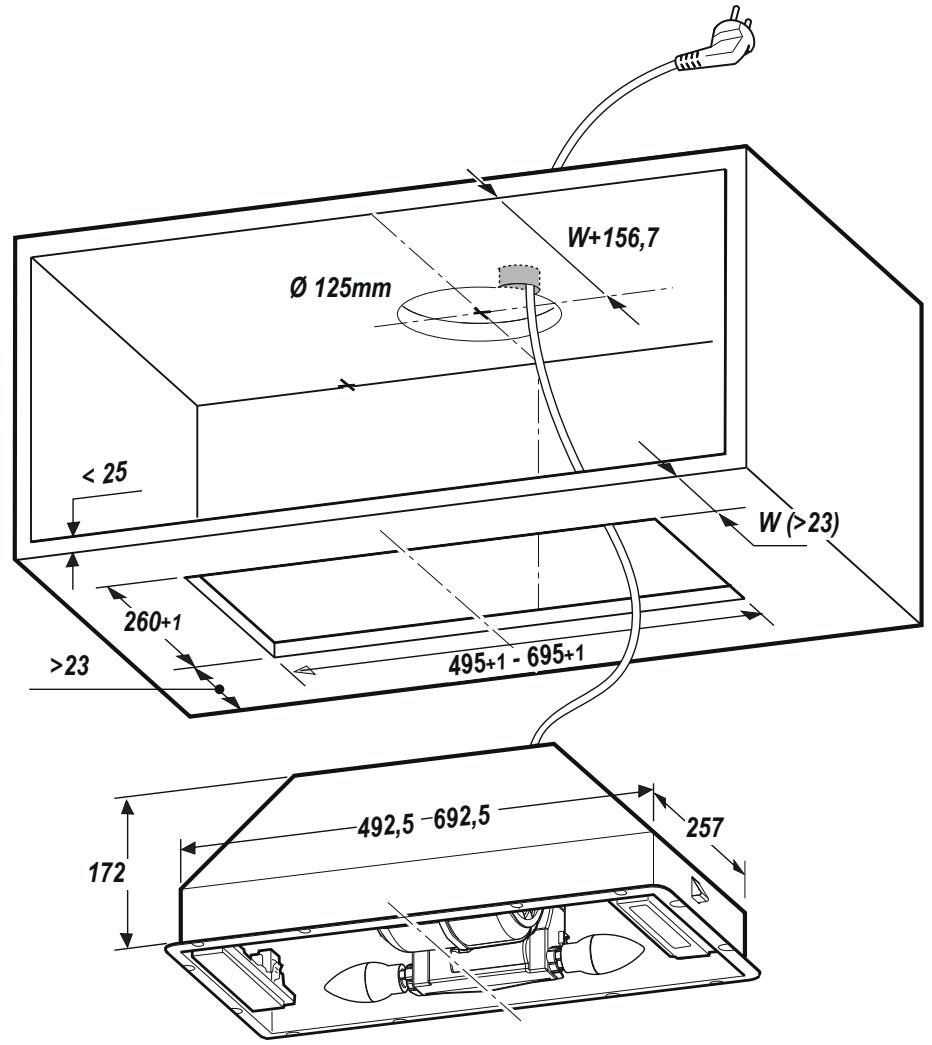

TECHNINIAI DUOMENYS

Aukštis (cm)	Plotis (cm)	Gylis (cm)	Išleidimo vamzdžio 0 (cm)
17,2	49,3-69,3	25,7	12,5

CE

Komponentai su gaminiu netiekiami.

Norėdami atsisiųsti saugos instrukcijas, naudojimo instrukciją, techninių duomenų lapą ir energijos duomenis:

apsilankykite interneto svetainėje

docs.whirlpool.eu;

• naudokite QR kodą;
• arba kreipkitės į pagalbos tarnybą (telefono

numeris nurodytas garantijos knygelėje).

Kreipdamiesi į pagalbos tarnybą, nurodykite gaminio serijos numerį ir plokštelėje pateiktus kodus.
