Typ produktu	Odsavač par
Značka	Whirlpool
Model	WCT 84 FLYX
Výška (cm)	17,2
Šířka (cm)	49,3 - 69,3
Hloubka (cm)	25,7
Průměr odtahové trubky (cm)	12,5
Způsob použití	Odsávací nebo filtrační (aktivní uhlíkový filtr jako volitelné příslušenství)
Počet sacích rychlostí	3 (min, střed, max)
Osvětlení	LED 3W, patice E14
Typ tukového filtru	Kovový, mytelný v myčce nádobí
Frekvence čištění tukového filtru	Jednou měsíčně
Typ uhlíkového filtru	Kruhový, nečistitelný, vyměnit max. každé 4 měsíce
Minimální bezpečná vzdálenost (elektrický sporák)	50 cm
Minimální bezpečná vzdálenost (plynový nebo kombinovaný sporák)	65 cm
Elektrické napájení	Viz štítek uvnitř odsavače
Důležité bezpečnostní pokyny	Před údržbou odpojit ze sítě, nepoužívat bez filtru, dostatečné větrání při použití s plynovými spotřebiči
Venkovní údržba	Vlhký hadřík s neutrálním čisticím prostředkem, bez abrazivních prostředků a alkoholu
Obalový materiál	100% recyklovatelný
Záruka a servis	Poprodejní servis Whirlpool, kódy produktu na štítku

Často kladené otázky - WCT 84 FLYX WHIRLPOOL

Jak čistit tukový filtr?

Kovový tukový filtr musí být čištěn jednou měsíčně. Používejte neagresivní čisticí prostředky ručně nebo v myčce nádobí při nízké teplotě a rychlém programu. Pro demontáž zatáhněte za pružinovou rukojeť. Mytí v myčce může filtr zbavit barvy, ale neovlivňuje jeho výkon.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr musí být vyměněn maximálně každé čtyři měsíce, nebo když systém indikace nasycení (je-li přítomen) signalizuje. Nelze jej čistit ani regenerovat.

Jaká je minimální vzdálenost mezi odsavačem a sporákem?

Minimální vzdálenost mezi podpěrou nádob a nejnižší částí odsavače je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Vždy dodržujte pokyny výrobce sporáku, pokud uvádějí větší vzdálenost.

Mohu používat odsavač ve filtrační verzi bez zakoupení sady?

Ne, pro použití odsavače ve filtrační verzi musíte nainstalovat sadu příslušenství obsahující aktivní uhlíkový filtr. Zkontrolujte v prvních stránkách manuálu, zda je sada součástí balení nebo se musí zakoupit samostatně.

Jak vyměnit LED žárovku?

Odpojte spotřebič od elektrické sítě. Ujistěte se, že jsou lampy studené. Sejměte sací mřížku pro přístup k žárovce. Používejte pouze LED žárovky max. 3W, patice E14 (typ ILCOS D). Po výměně mřížku nasaďte zpět.

Co dělat, když odsavač vůbec nefunguje?

Zkontrolujte, zda nedošlo k výpadku proudu a zda byla zvolena sací rychlost. Pokud problém přetrvává, odpojte zástrčku na 5 sekund a poté ji znovu zapojte. Kontaktujte poprodejní servis, pokud závada přetrvává.

Jak přepnout z odsávací verze na filtrační?

Odsavač je dodáván připravený k použití v odsávací verzi. Pro filtrační verzi nainstalujte aktivní uhlíkový filtr dodaný v sadě (nebo zakoupený). Pokud byl odsavač v odsávací verzi, odstraňte uhlíkový filtr. Postupujte podle montážních pokynů v manuálu.

Jaký typ čisticího prostředku použít pro venkovní čištění?

Používejte výhradně vlhký hadřík s neutrálním tekutým čisticím prostředkem. Nepoužívejte abrazivní prostředky, alkohol ani parní čisticí zařízení, aby nedošlo k elektrickému riziku.

Proč odsavač vydává více hluku než obvykle?

Zvýšený hluk může být způsoben odtahovým potrubím s průměrem menším než je příruba, nebo příliš mnoha/výraznými koleny. Použijte hadici doporučeného průměru (12,5 cm) a omezte počet kolen na maximální úhel 90°.

Mohu nechat odsavač nepřetržitě zapnutý?

Doporučuje se zapnout odsavač na minimální rychlost během vaření a nechat ho běžet ještě několik minut poté. Vysoké rychlosti používejte pouze při silné produkci páry nebo kouře. Tím se snižuje dopad na životní prostředí a hluk.

NÁVOD K OBSLUZE WCT 84 FLYX WHIRLPOOL

SK Návod na používanie

SV Bruksanvisning

UK Інструкція з використання

LT Naudojimo instrukcija

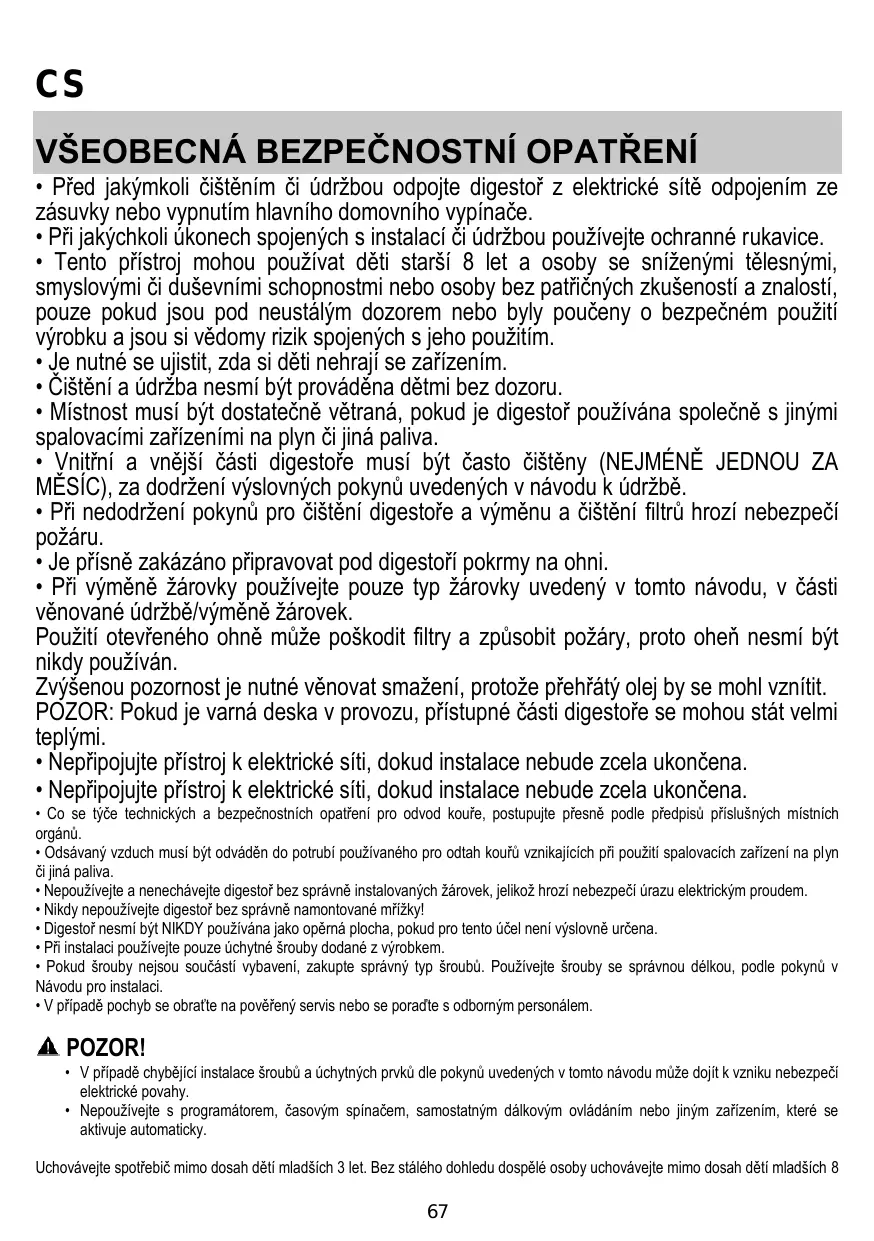

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací a údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit. POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva. Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze uchycovací šrouby dodané výrobcem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků podle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy. - Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Uchovávejte spotřebič mimo dosah dětí mladších 3 let. Bez stálého dohledu spotřebič uchovávejte mimo dosah dětí mladších 8

let.

UPOZORNĚNÍ: spotřebič není určen ke spuštění externím zařízením nebo odděleným dálkovým ovládáním. Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič na otevřeném prostranství. Aby nedošlo k poranění osob, musí být spotřebič přemístěn a nainstalován dvěma nebo více osobami. Instalace, včetně případných přípojek na vodu (pokud jsou k dispozici) a elektrických přípojek, jakož i opravy musí provádět kvalifikovaný personál.

Po dokončení instalace uložte obalový materiál (plastové díly, polystyren, atd.) mimo dosah dětí, aby se zabránilo riziku udušení.

Nepoužívejte přístroj, pokud jste mokří nebo naboso.

Nikdy nepoužívejte parní čisticí přístroje – nebezpečí úrazu elektrickým proudem.

Obalový materiál je 100% recyklovatelný a je označen symbolem recyklace.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. Neměňte elektrickou či mechanickou úpravu výrobku anebo odvodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOUJENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel je správně namontován.

Pokud není kabel opatřen zástrčkou, připojte vodiče podle informací v následující tabulce:

Síťové napětí frekvence

Viz hodnota uvedená na technickém štítku s vlastnostmi uvnitř digestoře.

Připojení vodičů

N: modrá

L: hnědá

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(pro odsávací verzi)

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. Výrobce odmítá veškerou odpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

Vaše digestoř je připravena k použití v odsávací verzi.

K použití ve filtrační verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘÍSLUŠENSTVÍ je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatečný filtrační systém založený na aktivních uhlících by již mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrační jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrační verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Digestoř je vybavena ovládacím panelem s řízením rychlosti sání a světelným spínačem pro osvětlení varné desky.

a. Zapnutí/vypnutí osvětlení b. vypnutí motoru Sání výkon: c. minimální; d. - střední; e. - maximální

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

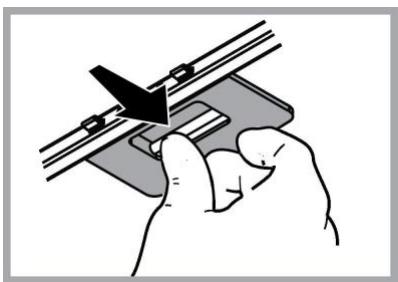

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systémy vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačují tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Údržba filtru s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systémy vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačují tuto potřebu).

NEMŮŽE být umýván a regenerován.

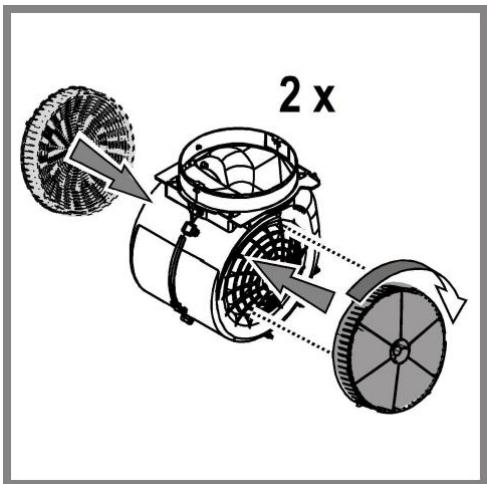

Kruhový filtr s uhlíkem

Umístěte pojistku na každé straně pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna svítidel

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla. Vyjměte odsávací mřížku, abyste pronikli do úložného prostoru svítidel. Vyměňte poškozenou žárovku. Používejte pouze žárovky LED max. 3W E14. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "1d").

Jestliže osvětlení nefunguje, dříve než zavoláte servis, ověřte, zda jste správně nasadili žárovky do úložení.

LIKVIDACE ODPADU

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduchá kontrolní opatření:

• nedošlo k přerušení elektrického proudu.
• jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

• zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.
• zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.
• zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).
• Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda: - nedošlo k přerušení elektrického proudu. - zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve, než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Vyška (cm)	Šīrka (cm)	Hloubka (cm)	Ø potrubí odtahu (cm)
17,2	49,3-69,3	25,7	12,5

CE

Komponenty, které nejsou součástí vybavení výrobku

Bezpečnostní pokyny, návod k použití, štítek výrobku a energetické údaje si můžete stáhnout pomocí:

• našich webových stránek docs.whirlpool.eu
• naskenování QR kódu
• případně kontaktujte náš poprodejní servis (telefonní číslo najdete v záručním listě). Při kontaktování našeho poprodejního servisu prosím uveďte kódy na identifikačním štítku produktu.

OBECNÁ BEZPEČNOST

Nikdy nepoužívejte přístroje na tlakové čištění - riziko úrazu elektrickým proudem.

Obalové materiály jsou 100% recyklovatelné a jsou označeny značkou pro recyklaci.

Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pokud je kabel opatřen zástrčkou, připojte vodiče podle informací v následující tabulce:

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.

V této záruce se výrobce zříká jakékoli odpovědnosti.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám průřezu vedení odtahu. ! Společnost se zříká jakékoli odpovědnosti, pokud tyto normy nejsou dodržovány.

FILTRAČNÍ NEBO ODSÁVACÍ?

Poznámka: Pokud je dodán v rámci vybavení, doplňkový filtrační systém na bázi aktivního uhlí mohl být již nainstalován na odsávací část.

Informace pro přeměnu odsavače par z odsávací verze na filtrační verzi jsou již zahrnuty v této příručce.

Odsávací verze

Odtahové potrubí není součástí vybavení a je nutné ho zakoupit.

Musí být čištěn každý měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nutnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Umytím v myčce se protitukový filtr může odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Údržba uhlíkového filtru

Udržuje nepříjemné zápachy pocházející z vaření.

Nasycenost uhlíkového filtru se odhaluje až po více či méně prodlouženém použití, na základě typu kuchyně a pravidelnosti čištění filtru tuků. V každém případě je nutné vyměnit zásobník maximálně každé čtyři měsíce (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nutnost).

NESMÍ být umýván nebo regenerován.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Ujištěním se, že tento výrobek byl po své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.

• nedošlo k výpadku elektrického proudu.
• byla zvolena nízká rychlost.

pokud odsavač par má slabý výkon:

Zkontrolovat, že:

Bezpečnostní pokyny, návod k použití, technické a energetické údaje spotřebiče si můžete stáhnout:

• Na našich webových stránkách docs.whirlpool.eu
• Pomocí QR kódu
• Případně se obraťte na náš poprodejní servis (telefonní číslo najdete v záruční knížce). Při kontaktování našeho poprodejního servisu uveďte, prosím, kódy z výrobního štítku vašeho spotřebiče.

OBECNÁ BEZPEČNOST
