WCT 84 FLYX - Afzuigkap WHIRLPOOL - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Whirlpool
Model	WCT 84 FLYX
Hoogte (cm)	17,2
Breedte (cm)	49,3 - 69,3
Diepte (cm)	25,7
Diameter afvoerbuis (cm)	12,5
Gebruiksversies	Afzuigend of recirculerend (actieve koolstoffilterkit optioneel)
Aantal afzuigsnelheden	3 (min, gem, max)
Verlichting	LED 3W, fitting E14
Type vetfilter	Metalen, vaatwasserbestendig
Frequentie reiniging vetfilter	Een keer per maand
Type koolstoffilter	Rond, niet reinigbaar, max elke 4 maanden vervangen
Minimale veiligheidsafstand (elektrisch fornuis)	50 cm
Minimale veiligheidsafstand (gasfornuis of combinatiefornuis)	65 cm
Elektrische aansluiting	Zie het typeplaatje aan de binnenkant van de afzuigkap
Belangrijke veiligheidsinstructies	Uitschakelen voor onderhoud, niet gebruiken zonder filter, voldoende ventilatie indien gebruikt met gasapparaten
Buitenonderhoud	Vochtige doek met neutraal schoonmaakmiddel, geen schuurmiddelen of alcohol
Verpakkingsmateriaal	100% recyclebaar
Garantie en ondersteuning	Whirlpool-klantenservice, productcodes op typeplaatje

Veelgestelde vragen - WCT 84 FLYX WHIRLPOOL

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet een keer per maand worden gereinigd. Gebruik niet-agressieve schoonmaakmiddelen met de hand of in de vaatwasser op lage temperatuur en korte cyclus. Om het te demonteren, trek aan de veerhendel. Wassen in de vaatwasser kan het filter ontkleuren, maar heeft geen invloed op de prestaties.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet maximaal elke vier maanden worden vervangen, of wanneer het verzadigingsindicatiesysteem (indien aanwezig) dit aangeeft. Het kan niet worden gereinigd of geregenereerd.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen de ondersteuning van de pannen en het laagste punt van de afzuigkap is 50 cm voor elektrische fornuizen en 65 cm voor gasfornuizen of combinaties. Houd altijd de instructies van de fornuisfabrikant aan als deze een grotere afstand aangeven.

Kan ik de afzuigkap in recirculerende versie gebruiken zonder een kit te kopen?

Nee, om de afzuigkap in recirculerende versie te gebruiken, moet u een accessoirekit installeren met een actieve koolstoffilter. Controleer in de eerste pagina's van de handleiding of de kit wordt meegeleverd of apart moet worden aangeschaft.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los van het elektriciteitsnet. Zorg ervoor dat de lampen koud zijn. Verwijder het afzuigrooster om bij de lamp te komen. Gebruik alleen LED-lampen van maximaal 3W, fitting E14 (type ILCOS D). Plaats het rooster terug na vervanging.

Wat moet ik doen als de afzuigkap helemaal niet werkt?

Controleer of er geen stroomstoring is en of een afzuigsnelheid is geselecteerd. Als het probleem aanhoudt, trek dan de stekker 5 seconden uit en steek hem er weer in. Neem contact op met de klantenservice als het defect aanhoudt.

Hoe schakel ik van afzuigende naar recirculerende versie?

De afzuigkap wordt geleverd klaar voor gebruik in afzuigende versie. Voor de recirculerende versie installeert u het actieve koolstoffilter uit de kit (of aan te schaffen). Verwijder het koolstoffilter als de afzuigkap in afzuigende versie was. Volg de montage-instructies in de handleiding.

Welk schoonmaakmiddel gebruiken voor de buitenreiniging?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende producten, alcohol of stoomreinigers om elektrische risico's te voorkomen.

Waarom maakt de afzuigkap meer lawaai dan normaal?

Een toegenomen geluid kan worden veroorzaakt door een afvoerleiding met een kleinere diameter dan de aansluitflens, of door te veel/te scherpe bochten. Gebruik een buis met de aanbevolen diameter (12,5 cm) en beperk het aantal bochten tot een maximale hoek van 90°.

Kan ik de afzuigkap continu aan laten staan?

Het wordt aanbevolen om de afzuigkap op minimale snelheid aan te zetten tijdens het koken en deze nog enkele minuten te laten draaien. Gebruik de hoge snelheden alleen bij sterke stoom- of rookontwikkeling. Dit vermindert de milieu-impact en het geluid.

GEBRUIKSAANWIJZING WCT 84 FLYX WHIRLPOOL

NL Gebruiksaanwijzingen

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.
• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat er kans op brand.

U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids.

Blootstelling aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag niet worden afgevoerd via een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. Zorg dat de lamp op de juiste manier is geplaatst, anders ontstaat er kans op elektrische schokken, zelfs als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch kan worden ingeschakeld.

Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderen jonger dan 8 jaar uit de buurt van het apparaat gehouden worden.

OPGELET: het apparaat is niet bedoeld om in werking te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedieningssysteem. Dit apparaat is niet bedoeld voor professioneel gebruik. Gebruik het apparaat niet in de open lucht. Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geïnstalleerd worden door twee of meer personen. De installatie, waaronder ook de eventuele aansluiting op de watervoorziening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen moeten worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installatie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen.

Gebruik het apparaat niet wanneer u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische schokken.

Het verpakkingsmateriaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbool.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven echter hetzelfde.

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat. Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50 cm bij een elektrische kookplaat en 65 cm in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

Als de kabel niet is voorzien van een stekker, sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequentie net

Verwijs naar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap.

Aansluiting draden

N: blauw

L: bruin

Vervanging van de voeding

De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de technische dienst.

LUCHTAFVOER

(afzuigend apparaat)

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Het bedrijf wijst elke aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende toebehorenset gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de toebehorenset wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set wordt meegeleverd, kan in enkele gevallen het extra actieve koolstoffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten, vindt u in deze handleiding.

Uitvoering als afzuigend apparaat

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

De afvoerbuis wordt meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Filtrerende versie

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool worden geïnstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

a. AAN/UIT lichten b. UIT motoren c.-d.-e. Zuigkracht laagste (c.), middelste (d.), maximale (e.).

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer voor verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatuur en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Trek aan de verende hendel om het vetfilter te verwijderen.

Onderhoud van het koolstoffilter

Absorbeert ongewenste kookgeurtjes. De verzadiging van het koolstoffilter vindt plaats na een min of meer langdurig gebruik en hangt af van het soort koken en de regelmaat waarmee het vetfilter wordt gewassen. In ieder geval moet het filter minstens om de 4 maanden (of als de aanwijzer voor verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden.

Rond koolstoffilter

Plaats aan beide kanten van de aanzuigmotor een koolstoffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze tegen de klok in.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Verwijder het zuigrooster om de lampjes te bereiken.

Vervang de beschadigde lamp.

Gebruik alleen ledlampen van max 3W-E14. Raadpleeg voor meer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1d").

Als een lampje het niet doet, kijk dan of het goed geplaatst is voordat u om technische ondersteuning vraagt.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking kunnen worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert:

Controleer of: - er geen stroomonderbreking is. - er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

Controleer of:

• de ingestelde snelheid volstaat voor de afgevoerde hoeveelheid rook en dampen.
• de keuken voldoende geventileerd is voor een correcte luchttoevoer.
• de koolstoffilter niet is verzadigd (i.g.v. recirculatie).
• het uittallen van de afzuigkapijdens de normale werkking heeftplaatsgevonden.

Controleer of: Controleer dat: - er geen stroomonderbreking is. - de omnipolaire schakelaar nicht is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Niet meegeleverde onderdelen

U kunt de Veiligheidsinstructies, de Handleiding, de Productfiche en de Energiegegevens downloaden:

Op onze website docs.whirlpool.eu - Gebruik makend van de QR-code - Of neem contact op met de Klantenservice (Het telefoonnummer staat in het garantieboekje). Wanneer u contact opneemt met de Klantenservice, gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.

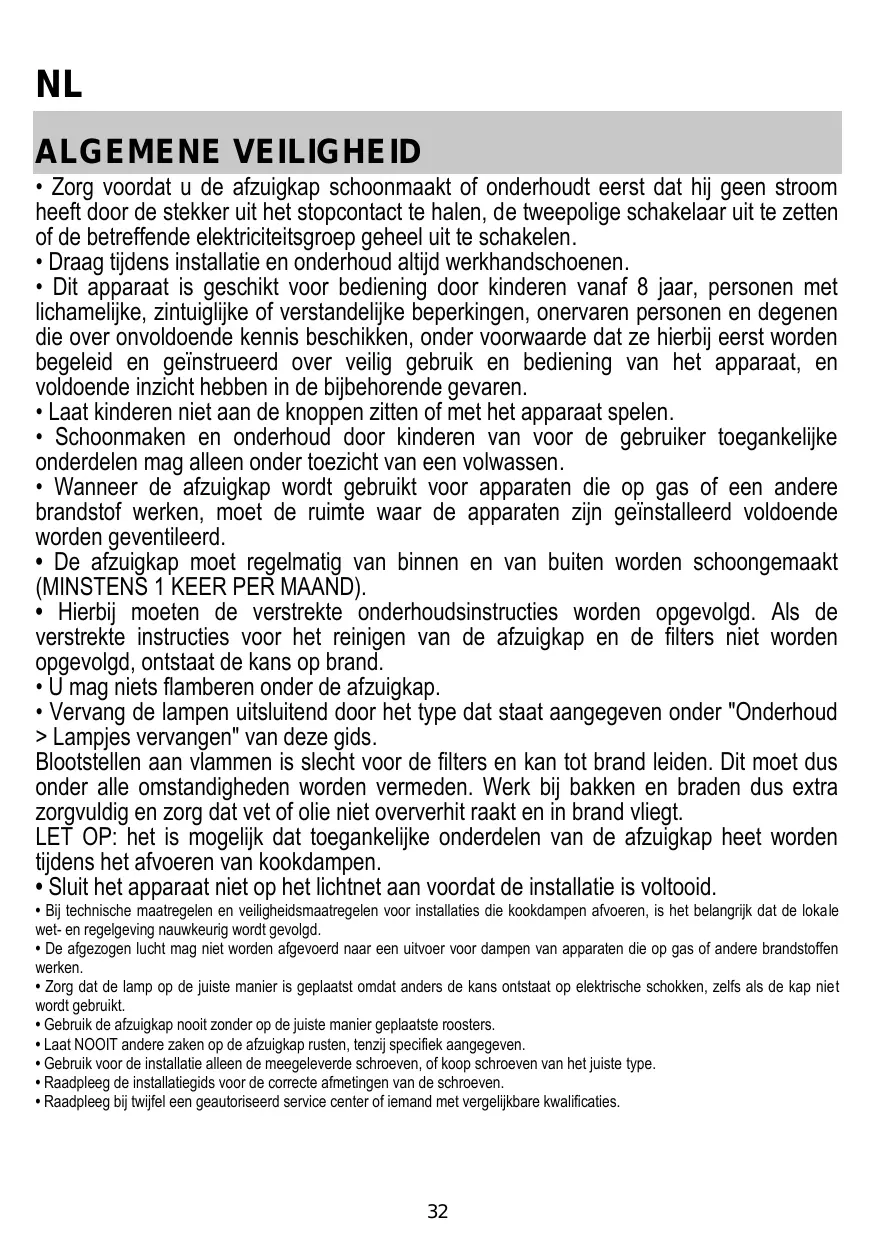

ALGEMENE VEILIGHEID

Gebruik uitsluitend LED-lampen met een maximaal vermogen van 3W-E14. Raadpleeg voor aanvullende informatie de bijgevoegde pagina "ILCOS D" (positie "1d" van letters en cijfers).

Gebruik uitsluitend LED-lampen met een maximaal vermogen van 3W-E14. Raadpleeg voor aanvullende informatie de bijgevoegde pagina "ILCOS D" (positie "1d" van letters en cijfers).
