WCT 84 FLYX - õhupuhasti WHIRLPOOL - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Bränd	Whirlpool
Mudel	WCT 84 FLYX
Kõrgus (cm)	17,2
Laius (cm)	49,3 - 69,3
Sügavus (cm)	25,7
Väljatõmbetoru läbimõõt (cm)	12,5
Kasutusversioonid	Imav või filtreeriv (söefiltri komplekt valikuline)
Imemiskiiruste arv	3 (min, kes, max)
Valgustus	LED 3W, pesa E14
Rasvafiltri tüüp	Metallist, nõudepesumasinas pestav
Rasvafiltri puhastamise sagedus	Kord kuus
Söefiltri tüüp	Ringikujuline, mittepuhastatav, vahetada maksimaalselt iga 4 kuu tagant
Minimaalne ohutuskaugus (elektripliit)	50 cm
Minimaalne ohutuskaugus (gaasi- või segapiliit)	65 cm
Elektrivarustus	Vaadake õhupuhasti sees olevat andmesilti
Olulised ohutusjuhised	Enne hooldust lahti ühendada, mitte kasutada ilma filtrita, piisav ventilatsioon gaasiseadmetega kasutamisel
Välispindade hooldus	Niiske lapp neutraalse pesuvahendiga, mitte abrasiivseid ega alkoholi sisaldavaid vahendeid
Pakkematerjal	100% taaskasutatav
Garantii ja tugi	Whirlpooli müügijärgne teenindus, tootekoodid andmesildil

Korduma kippuvad küsimused - WCT 84 FLYX WHIRLPOOL

Kuidas puhastada rasvafiltrit ?

Metallist rasvafilter tuleb puhastada kord kuus. Kasutage mitteagressiivseid pesuvahendeid käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Eemaldamiseks tõmmake vedruga käepidet. Nõudepesumasinas pesemine võib filtrit pleegitada, kuid ei mõjuta selle jõudlust.

Millal tuleb söefiltrit vahetada ?

Söefilter tuleb vahetada maksimaalselt iga nelja kuu tagant või kui küllastusnäidik (olemasolul) seda näitab. Seda ei saa puhastada ega taastada.

Mis on minimaalne kaugus õhupuhasti ja pliidi vahel ?

Minimaalne kaugus nõude aluse ja õhupuhasti madalaima osa vahel on elektripliitide puhul 50 cm ja gaasi- või segaplihatite puhul 65 cm. Järgige alati pliidi tootja juhiseid, kui need näitavad suuremat kaugust.

Kas ma saan õhupuhastit kasutada filtreerivas versioonis ilma komplekti ostmata ?

Ei, õhupuhasti filtreerivas versioonis kasutamiseks peate paigaldama tarvikute komplekti, mis sisaldab aktiivsöefiltrit. Kontrollige juhendi esimestel lehtedel, kas komplekt on kaasas või tuleb see eraldi osta.

Kuidas vahetada LED-pirni ?

Ühendage seade elektrivõrgust lahti. Veenduge, et lambid on külmad. Eemaldage imemise rest, et pääseda ligi pirnile. Kasutage ainult 3W maksimaalse võimsusega LED-pirne, pesa E14 (tüüp ILCOS D). Pärast vahetamist paigaldage rest tagasi.

Mida teha, kui õhupuhasti üldse ei tööta ?

Kontrollige, et toide pole katkenud ja et imemiskiirus on valitud. Kui probleem püsib, ühendage pistik 5 sekundiks lahti ja seejärel uuesti sisse. Kui viga jätkub, võtke ühendust müügijärgse teenindusega.

Kuidas lülituda imemisversioonilt filtreerivale versioonile ?

Õhupuhasti on tarnitud kasutusvalmis imemisversioonis. Filtreeriva versiooni jaoks paigaldage komplektis olev (või eraldi ostetav) aktiivsöefilter. Eemaldage söefilter, kui õhupuhasti oli imemisversioonis. Järgige juhendi paigaldusjuhiseid.

Millist tüüpi pesuainet kasutada välispindade puhastamiseks ?

Kasutage eranditult niisket lappi neutraalse vedela pesuvahendiga. Ärge kasutage abrasiivseid ega alkoholi sisaldavaid tooteid ega aurupuhasteid, et vältida elektrilisi ohte.

Miks teeb õhupuhasti tavalisest rohkem müra ?

Suurenenud müra võib olla põhjustatud väljatõmbekanali läbimõõdust, mis on väiksem kui ühendusääriku läbimõõt, või liiga paljudest/järskudest põlvedest. Kasutage soovitatud läbimõõduga toru (12,5 cm) ja piirake põlvede arvu maksimaalse 90° nurgaga.

Kas ma võin õhupuhasti pidevalt sisse jätta ?

Soovitatav on süüdata õhupuhasti minimaalsel kiirusel toiduvalmistamise ajal ja jätta see mõneks minutiks tööle pärast. Kasutage suuri kiirusi ainult tugeva auru või suitsu korral. See vähendab keskkonnamõju ja müra.

KASUTUSJUHEND WCT 84 FLYX WHIRLPOOL

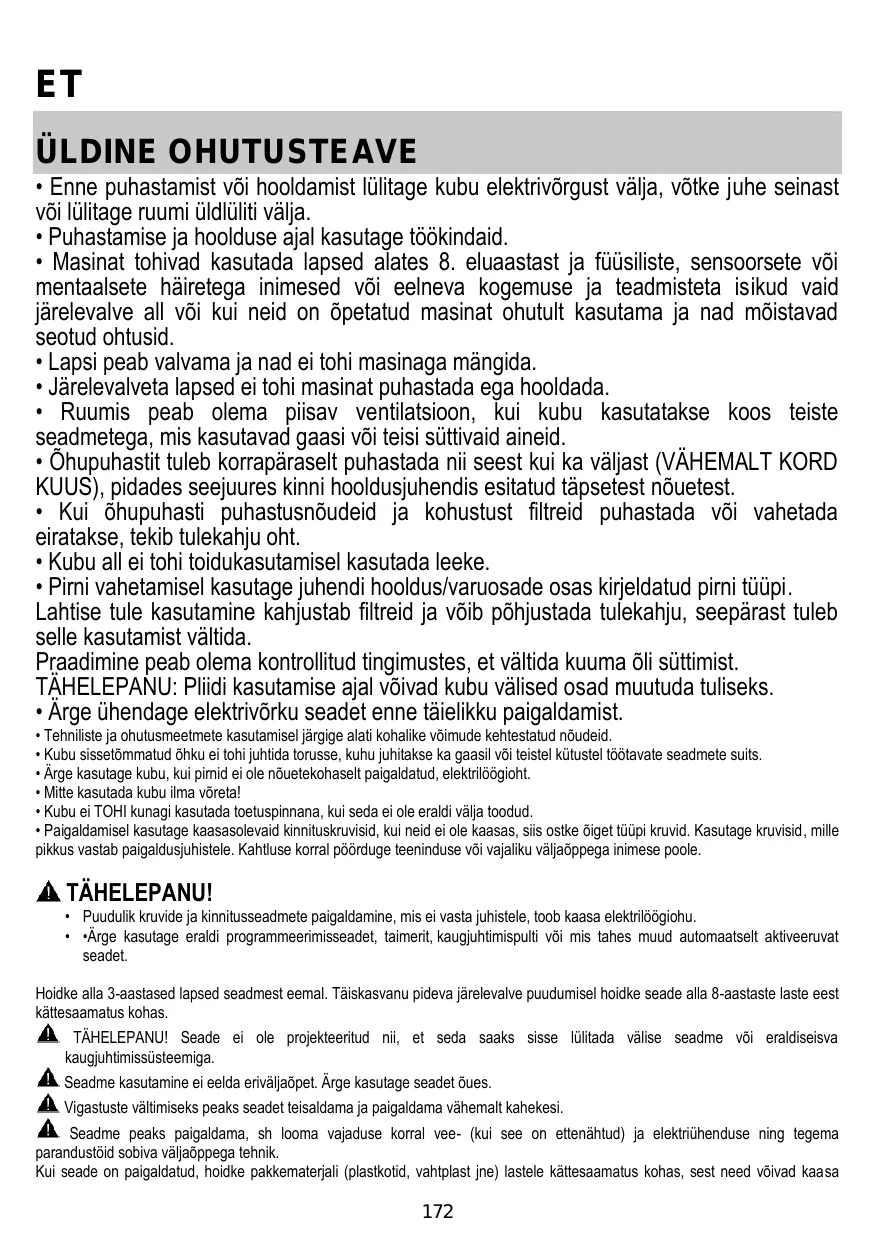

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage kaitsekindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid. Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada lahtist leeki.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi. Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb seda kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu nähtavad osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sisetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu EI TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti ega mis tahes muud automaatselt aktiveeruvat seadet.

Hoidke alla 3-aastased lapsed seadmest eemal. Täiskasvanu pideva järelevalve puudumisel hoidke seade alla 8-aastaste laste eest kättesaamatus kohas.

TÄHELEPANU! Seade ei ole projekteeritud nii, et seda saaks sisse lülitada välise seadme või eraldiseisva kaugjuhtimissüsteemiga. Seadme kasutamine ei eelda eriväljaõpet. Ärge kasutage seadet õues. Vigastuste vältimiseks peaks seadet teisaldama ja paigaldama vähemalt kahekesi. Seadme peaks paigaldama, sh looma vajaduse korral vee- (kui see on ette nähtud) ja elektriühenduse ning tegema parandustöid sobiva väljaõppega tehnik.

Kui seade on paigaldatud, hoidke pakkematerjali (plastikotid, vahtplast jne) lastele kättesaamatus kohas, sest need võivad kaasa

tuua lämbumisohu.

Ärge kasutage seadet märgade kätega ega paljajalu.

Keelatud on kasutada seadet auruga puhastamiseks - elektrilöögioht.

Pakkematerjal on 100% taaskasutatav ja märgistatud taaskasutamise sümboliga.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või õnnetuste eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

ELEKTRIVÕRKU ÜHENDAMINE

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise võrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Kui kaablil ei ole pistikut, ühendage juhtmed, juhindudes sellest tabelist:

Kontrollige andmeid õhupuhasti sees asuvalt andmesildilt.

Juhtmete ühendamine

N: sinine

L: pruun

Toitekaabli väljavahetamine

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnabi poole.

ÕHU VÄLJAUUMINE

Ühendage õhupuhasti väljatõmbe torude ja seinal asuvate väljalaskeavadega, mille läbimõõt on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste painutustega toru (toru painde maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist. ! Juhul kui neid nõudeid ei järgita, keeldub tootja igasugusest vastutusest.

FILTREERIMINE VÕI VÄLJATÕMME?

! Õhupuhasti on väljatõmberežiimis kasutamiseks valmis.

Et puhastada õhku filtritega, tuleb paigaldada vastav lisavarustuse komplekt.

Kontrollige kasutusjuhendi esimestelt lehekülgedelt, kas lisavarustuse komplekt on tootega kaasas või tuleb see eraldi soetada.

Tähelepanu! Juhul kui lisavarustus on tootega kaasas, võivad aktiivsöefiltrid juba õhupuhastisse paigaldatud olla.

Kasutusjuhendist leiate ka juhised, kuidas asendada õhupuhasti äratõmbesüsteem filtreerimissüsteemiga.

Väljatõmbesüsteem

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvälja oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Filtreermissüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreermissüsteem.

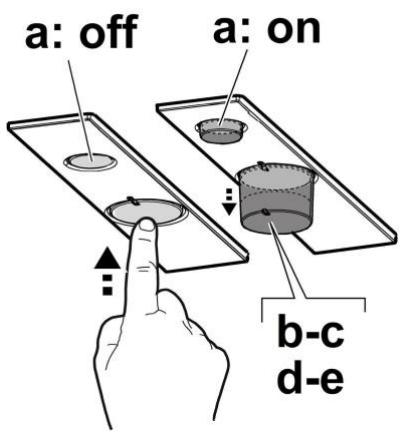

JUHTPANEEL

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti esiküljel olevaid lüliteid.

a. Valguse lüliti b. Mootori väljalülitamise nupp c. -d. -e. Väikseim (c), keskmine (d) ja suurim tõmbevõimsus (e).

HOOLDUS

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖRVA VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafiltrite hooldus

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Söefiltri hooldus

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel: olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem (olemasolu korral) näitab, et seda tuleb teha).

Seda EI TOHI pesta ega taasaktiveerida.

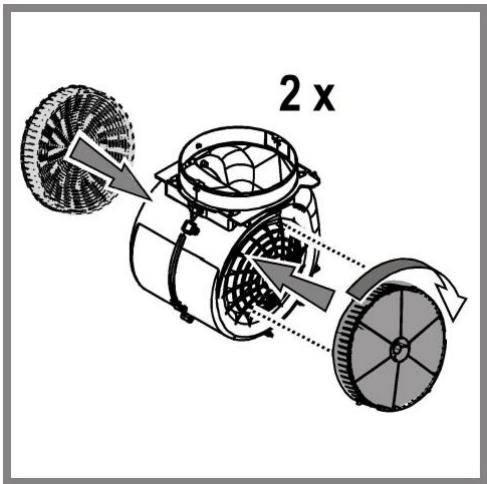

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataksid mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Lambipirnide vahetamine

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, et need on jahtunud.

Eemaldage tõmberest, et pääseda ligi lambipesale.

Vahetage kahjustatud lamp välja.

Maksimaalselt võib kasutada LED-lampi 3 W E14. Täpsemat teavet leiate kaasas olevalt lehelt "ILCOS D" (punkt "fd").

Kui valgustus ei hakka tööle, kontrollige enne tehniku kutsumist, kas pirn on korralikult pesas.

TOOTE KASUTUSELT KÕRVALDAMINE

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülitage õhupuhasti minimaalkiirusel sisse kohe, kui olete hakanud toitu valmistama, ning laske sellel töötada paar minutit pärast toidu valmimist. Suurendage kiirust vaid suure suitsu või auru korral ning kasutage intensiivrežiimi ainult hädavajaduse korral. Vahetage vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhastage vajaduse tekkides rasvafiltrid, et tagada piisav rasvaärastus. Kasutage juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

TÕRKED SEADME TÖÖS

Kui näib, et miski ei tööta, siis enne klienditeenindusse helistamist tehke läbi need lihtsad kontrollkatsed.

Kui õhupuhasti ei tööta,

kontrollige, kas - elektrühendus ei ole katkenud; on valitud üks võimalikest kiirusastmetest.

Kui õhupuhasti töötab halvasti, kontrollige, kas

• valitud mootorikiirus on tekkiva suitsu ja auru eemaldamiseks piisav;
• köögis on seadme töötamiseks piisavalt õhku;
• söefilter ei vaja väljavahetamist (filtriga õhupuhasti puhul).

Kui õhupuhasti lülitub töötamise ajal välja, kontrollige, kas

• elektriühendus on olemas;
• vooluvõrgu kaitse on korras.

Kui seadme töös esineb tõrkeid, siis enne klienditeenindusse pöördumist eraldage seade vooluvõrgust, tõmmates pistiku pistikupesast vähemalt viieks sekundiks välja, ning seejärel ühendage seade uuesti. Kui tõrge ei kao, võtke ühendust klienditeenindusega.

TEHNILISED ANDMED

Körgus (cm)	Laius (cm)	Sügavirus (cm)	Väljalasketoruide lübimõöt (cm)
17,2	49,3-69,3	25,7	12,5

CE

Saate alla laadida ohutusjuhised, kasutusjuhendi, tehnilised ja elektriühendust puudutavad andmed mitmel moel.

Külastage meie kodulehte docs.whirlpool.eu - Kasutage QR-koodi - Samuti võite võtta ühendust meie teeninduskeskusega (telefoninumbri leiate garantiilehelt). Teeninduskeskusesse pöördudes tuleb teil teatada toote identifitseerimismoodid.
