Produkttype	Emhætte
Mærke	Whirlpool
Model	WCT 84 FLYX
Højde (cm)	17,2
Bredde (cm)	49,3 - 69,3
Dybde (cm)	25,7
Diameter på udstødningsrør (cm)	12,5
Brugsversioner	Sugende eller filtrerende (aktivt kulfilterkit som tilbehør)
Antal sug trin	3 (min, medium, max)
Belysning	LED 3W, sokkel E14
Type fedtfiltre	Metal, opvaskemaskine sikkert
Rengøringsfrekvens for fedtfilter	En gang om måneden
Type kulfilter	Rund, ikke rengøringsbart, skal udskiftes maks. hver 4. måned
Minimal sikkerhedsafstand (elektrisk komfur)	50 cm
Minimal sikkerhedsafstand (gas- eller blandingskomfur)	65 cm
Strømforsyning	Se mærkepladen inde i emhætten
Vigtige sikkerhedshenvisninger	Afbryd strømmen før vedligeholdelse, brug ikke uden filter, tilstrækkelig ventilation ved brug sammen med gasapparater
Udvendig vedligeholdelse	Fugtig klud med neutralt rengøringsmiddel, ingen slibende midler eller alkohol
Emballagemateriale	100% genanvendeligt
Garanti og service	Whirlpool kundeservice, produktkoder på mærkepladen

Ofte stillede spørgsmål - WCT 84 FLYX WHIRLPOOL

Hvordan rengør jeg fedtfilteret?

Metal fedtfilteret skal rengøres en gang om måneden. Brug milde rengøringsmidler i hånden eller i opvaskemaskinen ved lav temperatur og kort program. For at afmontere det, træk i fjederhåndtaget. Opvask kan misfarve filteret, men påvirker ikke dets ydeevne.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes maksimalt hver fjerde måned, eller når mætningsindikationssystemet (hvis til stede) signalerer det. Det kan ikke rengøres eller regenereres.

Hvad er minimumsafstanden mellem emhætten og komfuret?

Minimumsafstanden mellem kogekarstøtten og den nederste del af emhætten er 50 cm for elektriske komfurer og 65 cm for gas- eller blandingskomfurer. Følg altid komfurproducentens anvisninger, hvis de angiver en større afstand.

Kan jeg bruge emhætten i filtrerende version uden at købe et kit?

Nej, for at bruge emhætten i filtrerende version skal du installere et tilbehørskit, der indeholder et aktivt kulfilter. Tjek i de første sider af manualen, om kittet er inkluderet eller skal købes separat.

Hvordan udskifter jeg LED-pæren?

Afbryd apparatet fra strømnettet. Sørg for, at pærerne er kolde. Fjern sugegitteret for at få adgang til pæren. Brug kun LED-pærer på max 3W, sokkel E14 (type ILCOS D). Sæt gitteret tilbage efter udskiftning.

Hvad gør jeg, hvis emhætten slet ikke fungerer?

Kontroller, at der ikke er strømafbrydelse, og at en sugehastighed er valgt. Hvis problemet fortsætter, skal du afbryde stikket i 5 sekunder og derefter tilslutte det igen. Kontakt kundeservice, hvis fejlen fortsætter.

Hvordan skifter jeg fra sugende til filtrerende version?

Emhætten leveres klar til brug i sugende version. Til filtrerende version skal du installere det aktive kulfilter, der følger med kittet (eller købes separat). Fjern kulfilteret, hvis emhætten var i sugende version. Følg monteringsvejledningen i manualen.

Hvilken type rengøringsmiddel skal jeg bruge til udvendig rengøring?

Brug udelukkende en fugtig klud med neutralt flydende rengøringsmiddel. Brug ikke slibende produkter, alkohol eller damprenser for at undgå elektriske risici.

Hvorfor larmer emhætten mere end normalt?

Øget støj kan skyldes et udstødningsrør med en diameter mindre end tilslutningsflangen, eller for mange/store knæk. Brug et rør med den anbefalede diameter (12,5 cm) og begræns antallet af knæk til en maksimal vinkel på 90°.

Kan jeg lade emhætten være tændt kontinuerligt?

Det anbefales at tænde emhætten på laveste hastighed under madlavning og lade den køre et par minutter efter. Brug høje hastigheder kun ved kraftig damp- eller røgproduktion. Dette reducerer miljøpåvirkning og støj.

BRUGSANVISNING WCT 84 FLYX WHIRLPOOL

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
17,2	49,3-69,3	25,7	12,5

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden må kun bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået de farer, som brugen af apparatet indebærer.
• Det er nødvendigt at holde øje med, at børnene ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (mindst en gang om måneden). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.
• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual. Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås. Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes. Pas på! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.
• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. Den udsugede luft må ikke ledes ind i en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må aldrig anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger, som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug den ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Børn under 3 år skal holdes langt væk fra apparatet. Hold apparatet utilgængeligt for børn under 8 år, medmindre de konstant overvåges af en voksen.

ADVARSEL: Apparatet er ikke beregnet til at blive idriftsat ved hjælp af en ekstern enhed eller et separat fjernbetjeningssystem. Dette apparat er ikke beregnet til professionel brug. Apparatet må ikke anvendes i det fri. For at undgå risiko for kvæstelser skal apparatet håndteres og installeres af to eller flere personer. Installationen, herunder eventuelle vandforsyningsforbindelser (hvis relevant), og de elektriske tilslutninger, og reparationsarbejde skal udføres af kvalificeret personale.

Når installationen er færdig, skal emballagen (plastikdele, polystyren osv.) opbevares uden for børns rækkevidde for at undgå kvælningsrisiko.

Brug aldrig apparatet, når du er våd eller barfodet.

Brug aldrig damprensningsapparater - risiko for elektrisk stød.

Emballagen er 100% genanvendelig og er markeret med genbrugssymbolet.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og er kun til almindelig husholdning.

Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Minimumsafstanden mellem kogegejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Hvis kablet ikke er udstyret med et stik, skal ledningerne forbindes i overensstemmelse med den følgende tabel:

Se den angivne værdi på etiketten med tekniske data inde i emhætten.

Ledningsforbindelse

: gul/grøn

N: blå

L: brun

Udskiftning af forsyningskabel

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

UDLEDNING AF LUFT

(til versioner med udsugning)

Tilslut emhætten til aftræksrøret og afskærmningen i væggen, som skal have en diameter, der passer til luftudtagningen (studslange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90° ). ! Undgå drastiske ændringer i rørets tværsnit. Fabrikanten fralægger sig ethvert ansvar, hvis disse regler ikke overholdes.

Emhætten er parat til brug i den sugende udgave.

For at benytte emhætten i den filtrerende udgave, skal det specielle SÆT MED UDSTYR installeres.

Undersøg på de første sider i denne vejledning, om SÆTTET MED UDSTYR allerede er leveret med emhætten, eller om det skal købes separat.

Bemærk: Hvis sættet leveres med emhætten, er det supplerende filtreringssystem baseret på aktiv kul eventuelt allerede installeret i emhætten.

Oplysningerne til forvandling af emhætten fra den sugende udgave til den filtrerende udgave findes allerede i denne vejledning.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

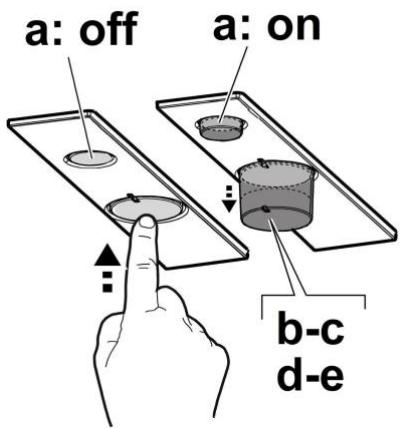

BETJENINGSANORDNINGER

Emhætten er udstyret med et betjeningspanel, hvorfra man kan styre udsugningshastigheden og tænde for lyset til kogepladen.

a. ON/OFF lys b. OFF motorer c.-d.-e. Min. (c.), middel (d.), max. (e.) udsugningseffekt.

VEDLIGEHOLDELSE

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Vedligeholdelse af fedtfiltre

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Vedligeholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af komfuret og hyppigheden for rengøring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde år (eller når indikatoren for mætning af filteret angiver det, hvis en sådan indikator findes på modellen). Kulfilteret kan IKKE vaskes eller genanvendes.

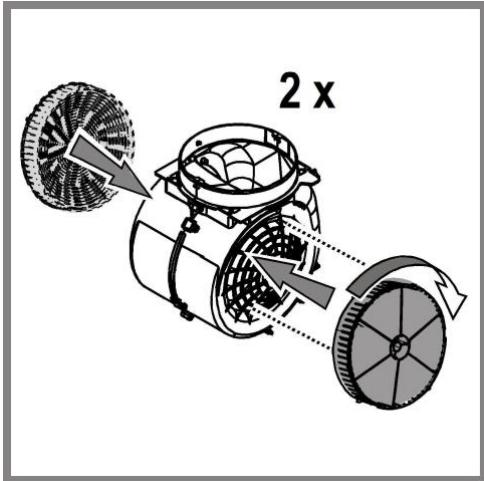

Rundt kulfilter

Læg et filter til dækning i hver side af beskyttelsespladen for motorens drejehjul, og drej derefter med uret. Ved afmontering skal man dreje mod uret.

Udskiftning af pærer

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Fjern udsugningsristen for at få adgang til rummet med pærerne.

Udskift den beskadigede lampe.

Anvend udelukkende lamper med lysdiode på højst 3W-E14. For yderligere detaljer, se det vedlagte blad "ILCOS D" (alfanumerisk position "1d").

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.

BORTSKAFFELSE

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reduktion af miljøbelastning: Indstil emhætten på laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støjen.

FUNKTIONSFEJL

Hvis der opstår funktionsfejl, bør man foretage nedenstående kontrol, før man ringer til servicecenteret.

Hvis emhætten ikke fungerer:

Kontroller følgende: - at der ikke er strømsvigt. - at der er valgt en hastighed.

Hvis emhætten ikke renser luften korrekt:

• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.
• at køkkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulfilteret ikke er slidt (emhætter i filtrerende udgaver).

Hvis emhætten slukkes under normal funktion:

• at der er tale om strømsvigt.
• om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstår funktionsfejl, bør man inden henvendelse til servicecenteret afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten igen. Hvis funktionsfejlen stadig er til stede, bedes man kontakte servicecenteret.

TEKNISKE DATA

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
17,2	49,3-69,3	25,7	12,5

CE

KOMPONENTER, der ikke leveres med emhætten

Du kan downloade sikkerhedsanvisningerne, brugsvejledningen, databladet og energidataene ved at:

• Besøge vores website docs.whirlpool.eu ved hjælp af QR-koden, eller alternativt kontakte vores serviceafdeling (telefonnummeret findes

i garantihæftet). Når du kontakter vores serviceafdeling, bedes du angive koderne på dit produkts identifikationsskilt.

FI

YLEINEN TURVALLISUUS

Dersom det ikke er montert et støpsel på ledningen, må du gå fram i henhold til tabellen nedenfor:

Hetten er utstyrt med et kontrollpanel hvor man kan kontrollere avtrekkshastigheten og slå av og på lyset som belyser platetoppen.

a. Lys ON/OFF b. Motor OFF c. - d. - e. Sugestyrke: minimal (c.), middels (d.), maksimal (e.).

VEDLIKEHOLD

Rengøring

Til rengøring skal der KUN benyttes en klud fugtet med et neutralt rengøringsmiddel. VÆRKTØJ ELLER APPARATER SKAL IKKE BRUGES TIL RENGØRING!

Sæt en på hver side, som skal dække begge beskyttelsesgitre til motorens rotor, og drej med uret. Drej mod uret for at adskille.

Hvis belysningen ikke skulle virke, så kontroller, at pærerne er sat korrekt på plads, før du henvender dig til teknisk assistance.

BORTSKAFFELSE

• Hvis emhætten ikke virker:

Kontroller, at: - Der ikke er sket brud på strømforsyningen. - Der er valgt en hastighed.

• Hvis emhætten har en lav kapacitet:

Kontroller, at:
