WCT 84 FLYX - Izvadsistēma WHIRLPOOL - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Whirlpool
Modelis	WCT 84 FLYX
Augstums (cm)	17,2
Platums (cm)	49,3 - 69,3
Dziļums (cm)	25,7
Izplūdes caurules diametrs (cm)	12,5
Lietošanas versijas	Nosūcēja vai filtrējošā (ogles filtra komplekts izvēles)
Nosūkšanas ātrumu skaits	3 (min, vid, max)
Apgaismojums	LED 3W, ligzda E14
Pretpretauku filtra tips	Metālisks, mazgājams trauku mazgājamā mašīnā
Pretpretauku filtra tīrīšanas biežums	Reizi mēnesī
Ogļu filtra tips	Apļveida, nemazgājams, jāmaina ne vēlāk kā pēc 4 mēnešiem
Minimālais drošības attālums (elektriskā plīts)	50 cm
Minimālais drošības attālums (gāzes vai kombinētā plīts)	65 cm
Elektroapgāde	Skatīt tehnisko datu plāksnīti nosūcēja iekšpusē
Svarīgi drošības norādījumi	Atvienot pirms apkopes, nelietot bez filtra, nodrošināt pietiekamu ventilāciju, ja izmanto ar gāzes ierīcēm
Ārējā apkope	Mitra drāna ar neitrālu mazgāšanas līdzekli, bez abrazīviem vai spirtu saturošiem līdzekļiem
Iepakojuma materiāls	100% pārstrādājams
Garantija un atbalsts	Whirlpool pēcpārdošanas serviss, produkta kodi uz tehnisko datu plāksnītes

Bieži uzdotie jautājumi - WCT 84 FLYX WHIRLPOOL

Kā tīrīt pretpretauku filtru ?

Metāliskais pretpretauku filtrs jātīra reizi mēnesī. Lietojiet neagresīvus mazgāšanas līdzekļus, mazgājot ar rokām vai trauku mazgājamajā mašīnā zemā temperatūrā ar īsu ciklu. Lai noņemtu, pavelciet atsperes rokturi. Mazgāšana trauku mazgājamajā mašīnā var izmainīt filtra krāsu, bet tas neietekmē tā darbību.

Kad jāmaina ogļu filtrs ?

Ogļu filtrs jāmaina ne vēlāk kā ik pēc četriem mēnešiem, vai tad, kad to signalizē piesātinājuma indikācijas sistēma (ja tāda ir). To nevar tīrīt vai reģenerēt.

Kāds ir minimālais attālums starp nosūcēju un plīti ?

Minimālais attālums starp trauku balstvirsmu un nosūcēja zemāko daļu ir 50 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm. Vienmēr ievērojiet plīts ražotāja norādījumus, ja tie nosaka lielāku attālumu.

Vai es varu izmantot nosūcēju filtrējošajā režīmā bez komplekta iegādes ?

Nē, lai izmantotu nosūcēju filtrējošajā versijā, jāinstalē piederumu komplekts, kas ietver aktīvās ogles filtru. Pārbaudiet rokasgrāmatas pirmajās lappusēs, vai komplekts ir iekļauts vai jāiegādājas atsevišķi.

Kā nomainīt LED spuldzi ?

Atvienojiet ierīci no elektrotīkla. Pārliecinieties, ka lampas ir aukstas. Noņemiet nosūkšanas režģi, lai piekļūtu spuldzei. Izmantojiet tikai LED spuldzes līdz 3W, ligzda E14 (ILCOS D tips). Pēc nomaiņas nostipriniet režģi atpakaļ.

Ko darīt, ja nosūcējs vispār nestrādā ?

Pārbaudiet, vai nav strāvas padeves pārtraukuma un vai ir izvēlēts nosūkšanas ātrums. Ja problēma turpinās, atvienojiet kontaktligzdu uz 5 sekundēm, tad atkal pievienojiet. Sazinieties ar pēcpārdošanas servisu, ja defekts saglabājas.

Kā pārslēgties no nosūcēja versijas uz filtrējošo versiju ?

Nosūcējs tiek piegādāts gatavs lietošanai nosūcēja versijā. Filtrējošajai versijai uzstādiet komplektā iekļauto (vai atsevišķi iegādājamo) aktīvās ogles filtru. Izņemiet ogļu filtru, ja nosūcējs bija nosūcēja versijā. Ievērojiet rokasgrāmatas montāžas instrukcijas.

Kādu mazgāšanas līdzekli izmantot ārējai tīrīšanai ?

Izmantojiet tikai mitru drānu ar neitrālu šķidro mazgāšanas līdzekli. Neizmantojiet abrazīvus produktus, spirtu vai tvaika tīrīšanas ierīces, lai izvairītos no elektriskiem riskiem.

Kāpēc nosūcējs rada lielāku troksni nekā parasti ?

Palielināts troksnis var būt saistīts ar izplūdes kanāla diametru, kas ir mazāks par savienojuma atloku, vai pārāk daudz/izteiktiem līkumiem. Izmantojiet ieteicamā diametra (12,5 cm) cauruli un ierobežojiet līkumu skaitu līdz maksimālajam 90° leņķim.

Vai es varu atstāt nosūcēju ieslēgtu nepārtraukti ?

Ieteicams ieslēgt nosūcēju zemā ātrumā gatavošanas laikā un atstāt to darboties dažas minūtes pēc tam. Augstos ātrumus izmantojiet tikai spēcīgas tvaika vai dūmu veidošanās gadījumā. Tas samazina ietekmi uz vidi un troksni.

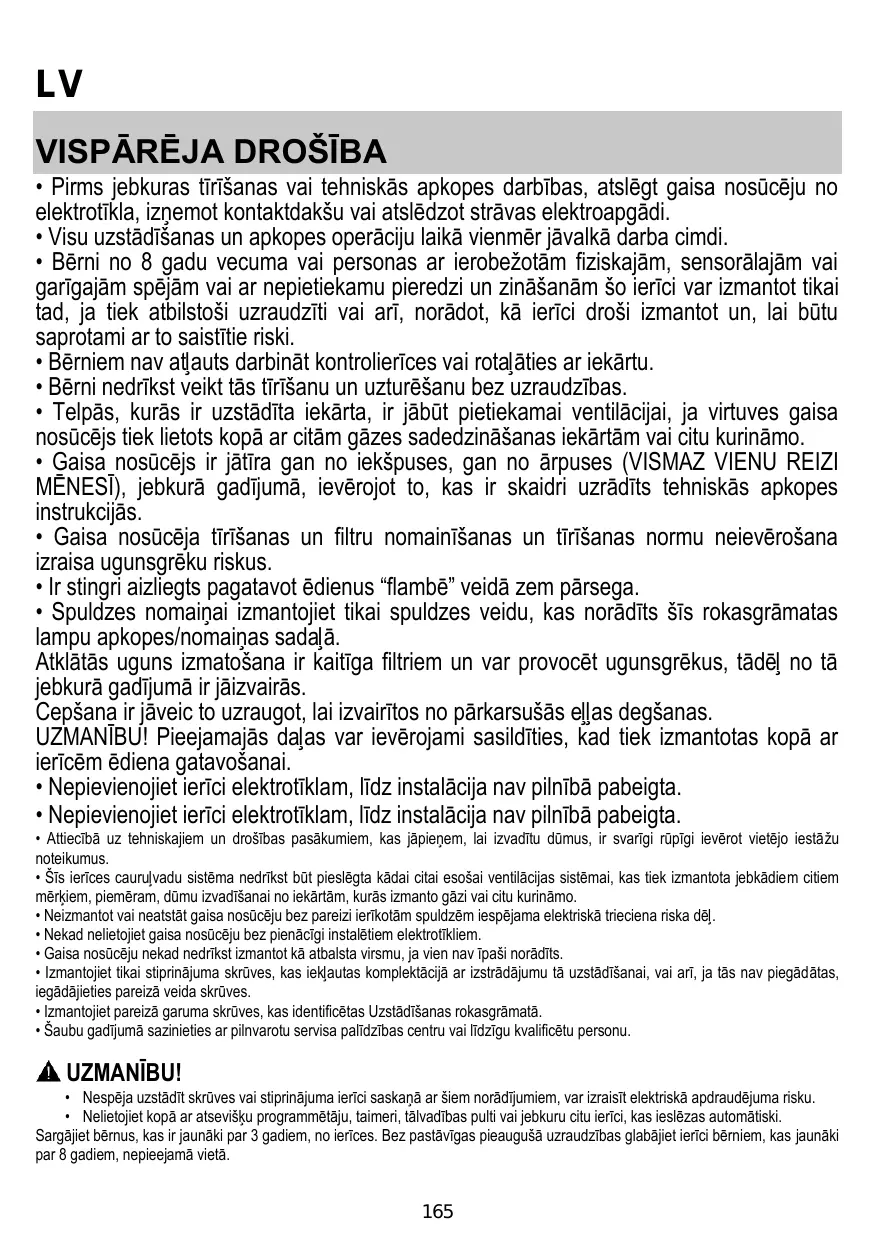

LIETOŠANAS INSTRUKCIJA WCT 84 FLYX WHIRLPOOL

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo.
• Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā, ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic uzraugot, lai izvairītos no pārkaršanas un eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet vai neatstājiet nosūcēju bez pareizi ievietotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā izstrādājuma uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareiza veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā. Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Sargājiet bērnus, kas ir jaunāki par 3 gadiem, no ierīces. Bez pastāvīgas pieaugušā uzraudzības glabājiet ierīci bērniem, kas jaunāki par 8 gadiem, nepieejamā vietā.

UZMANĪBU: ierīce nav paredzēta lietošanai ar ārēju ierīci vai atsevišķu tālvadības sistēmu. Šī ierīce nav domāta profesionālai lietošanai. Nelietojiet ierīci ārpus telpām. Lai izvairītos no miesas bojājumiem, ierīci ir jāpārvieto un jāuzstāda divām vai vairākām personām. Uzstādīšana, ieskaitot jebkādus ūdensapgādes pieslēgumus (ja tādi ir jāveic), elektriskos savienojumus un remontdarbus, ir jāveic kvalificētam personālam.

Kad uzstādīšana ir pabeigta, uzglabājiet iepakojuma materiālus (plastmasas daļas, polistirols utt.) bērniem nepieejamā vietā, lai izvairītos no nosmakšanas riska.

Nelietojiet ierīci, ja esat slapjš vai basām kājām.

Nekad neizmantojiet tvaika tīrītājus - pastāv elektriskās strāvas trieciena risks.

Iepakojuma materiāls ir 100% pārstrādājams, un tas ir marķēts ar pārstrādes simbolu.

Gaisa nosūcējam var būt estētiskie defekti, nekas nav uzrādīts šīs grāmatas attēlos, bet jebkurā gadījumā lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai izsūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecināties, ka tā paliek kopā ar produktu. Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izvades caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazināties ar pārdevēju un neveikt instalāciju.

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemāko gaisa nosūcēja daļu nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

ELEKTROAPGĀDES PIESLĒGŠANA

Tīkla spriegumam ir jāatbilst spriegumam, kas ir atzīmēts uz identifikācijas plāksnītes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā pēc instalācijas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnīgu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.

Ja kabelim nav spraudņa, pieslēdziet vadus atbilstoši šādai tabulai:

Tīkla spriegums un frekvence

Atsaucieties uz vērtību, kas ir norādīta uz etiķetes tvaiku nosūcēja iekšpusē.

Vadu pieslēgums

N: zils

L: brūns

Padeves vada nomaiņa

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojājuma gadījumā pieprasīt to tehniskās apkalpošanas servisam.

GAISA IZVADE

(iesūkšanas versijām)

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).

Sienas izvadīšanas cauruļu un atverumu izmantošana ar mazāku diametru noteiks iesūkšanas rezultātu pazemināšanos un stipru trokšņu paaugstināšanos.

Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.

Izmantot garu cauruli, pēc iespējas mazāku. Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām. Uzņēmums noraida jebkāda veida atbildību gadījumā, ja noteikumi netiek ievēroti.

AR FILTRU VAI IESŪKŠANU?

Jūsu gaisa nosūcējs ir gatavs, lai to varētu izmantot iesūkšanas versijā.

Lai gaisa nosūcēju izmantotu versijā ar filtru, ir jāinstalē tam domātais PIEDERUMU KOMPLEKTS.

Informācija par gaisa nosūcēja pārveidošanu no iesūkšanas versijas uz versiju ar filtru jau atrodas šajā rokasgrāmatā.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloka savienojuma.

UZMANĪBU!

Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Versija ar filtru

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrācijas sistēmu uz aktīvo ogļu pamata.

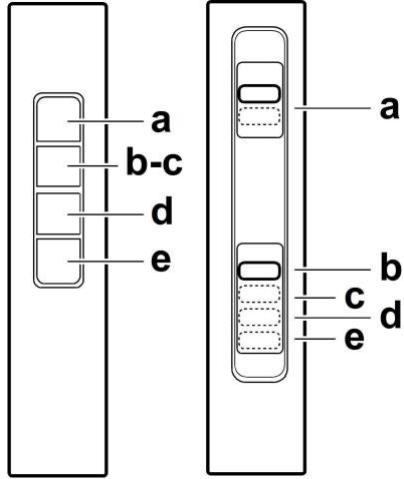

KOMANDAS

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismu un iesūkšanas motoru.

a. ON/OFF gaisma b. OFF dzinēji c. - d. - e. Minimālā (c.), vidējā (d.), maksimālā (e.) iesūkšanas jauda.

TEHNISKĀ APKOPE

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

Prettauku filtru tehniskā apkope

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Pretauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai tauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts tauku mazgājamā mašīnā, pretauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas saglabājas. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas sviras rokturis.

Ogles filtra tehniskā apkope

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogļu filtra piesātināšanās parādās pēc diezgan ilgas izmantošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas regularitātes. Jebkurā gadījumā nepieciešams nomainīt kārtridžu maksimums katrus ceturto mēnesi (vai kad filtra piesātināšanās norādījumu sistēma - ja to paredz Jūsu modelis - uzrāda šo nepieciešamību).

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Noņem iesūkšanas režģi, lai piekļūtu pie spuldžu nodalījuma.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

IZNĪCINĀŠANA

Ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskas un elektroniskas ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstošām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

DARBOŠANĀS ANOMĀLIJAS

Ja Jums liekas, ka kaut kas nedarbojas, pirms zvanīt uz Tehniskās apkalpošanas servisu, veikt sekojošas vienkāršas pārbaudes:

Ja gaisa nosūcējs nedarbojas:

Pārbaudiet, vai: - nav elektribas padeves pārtraukšanas; - tika izvēlēts ātrums.

• Izvēlētais dzinēja ātrums ir pietiekams atbrīvoto dūmu un tvaiku daudzumam;
• Virtuve ir pietiekami vēdināta, lai ļautu gaisa plūsmu.
• Ogles filtrs nav nolietojies (gaisa nosūcēja versija ar filtru).

Ja gaisa nosūcējs izslēdzas normālas darbības laikā:

Pārbaudiet, vai: - nav elektribas pārtraukšanas. - vairākpolu slēdzis neizslēdzas.

Ja parādās darbības anomālijas, pirms vērsties uz Tehniskās Apkalpošanas centru, vismaz uz 5 sekundēm atvienojiet ierīci no elektrotīkla, izņemot kontaktdakšu no kontaktligzdas un, pēc tam ievadot to atpakaļ. Gadījumā, ja darbības anomālija nepazūd, ir jāvēršas uz Tehniskās Apkalpošanas Centru.

TEHNISKIE DATI

Augstums (cm)	Platums (cm)	Dzilums (cm)	Ø izplūdes caurulei (cm)
17,2	49,3-69,3	25,7	12,5

CE

Sastāvdaļas, kas nav dotas līdzi ierīcei

Lai lejupielādētu drošības norādījumus, lietotāja rokasgrāmatu, tehnisko datu lapu un enerģijas datus:

Apmeklējiet tīmekļa vietni docs.whirlpool.eu - Izmantojiet QR kodu Vai sazinieties ar Tehniskās palīdzības dienestu (pa tālruņa numuru, kas ir norādīts garantijas bukletā). Sazinoties ar Tehniskās palīdzības dienestu, norādiet produkta sērijas numuru, kas norādīts tehnisko datu plāksnītē.
