LIETOŠANAS INSTRUKCIJA WCTH 63F LEB X WHIRLPOOL

- Neveiciet izstrādājuma vai notekcaurułu elektriskas vai mehāniskas izmainas. Pirms jebkurām tīrīšanas vai tehniskās apkopes darbībām, atslēdziet izstrādājumu no tīkla, izņemot kontaktdakšu vai izslēdzot dzīvesvietas galveno slēdzi. •Visām uzstādīšanas un apkopes darbībām izmantojiet darba cimdus. • Izstrādājumu var lietot bērni, kas ir vecāki par 8 gadiem, un cilvēki ar samazinātām fiziskām, maņu vai garīgām spējām, vai bez pieredzes un nepieciešamajām zināšanām, ja vien tas tiek darīts citu uzraudzībā vai pēc tam, kad tie ir saņēmuši norādījumus par drošu ierīces lietošanu un sapratuši ar ierīci saistītos riskus. • Bērni ir jāuzrauga, lai pārliecinātos, ka viņi nespēlējas ar izstrādājumu. • Tīrīšanu un tehnisko apkopi nevar veikt bērni bez uzraudzības. •Telpā jābūt pietiekamai ventilācijai, ja izstrādājumu lieto vienlaikus ar citām ierīcēm, kas sadedzina gāzi vai citu degvielu. - Izstrādājums ir bieži jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), katrā ziņā ievērojot apkopes instrukcijās skaidri norādīto. • Izstrādājuma tīrīšanas noteikumu un filtru nomaiņas/tīrīšanas neievērošana rada ugunsgrēka risku. • Stingri aizliegts gatavot ēdienu uz liesmas zem izstrādājuma. • UZMANĪBU: Kad plīts darbojas, izstrādājuma pieejamās daļas var sakarst. • Nepievienojiet izstrādājumu elektrotīklam, kamēr instalēšana nav pabeigta. • Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic dūmu novadīšanai, stingri ievērojiet kompetento vietējo iestāžu noteikumus. • lesūcamo gaisu nedrīkst novadīt kanālā, kuru izmanto dūmu, ko rada gāze vai citas degvielas sadedzināšanas ierīces, novadīšanai. • lespējama elektriskās strāvas trieciena dēļ nelietojiet izstrādājumu un neatstājiet to bez pareizi uzstādītām lampām. • Izstrādājumu NEKAD nedrīkst lietot bez pareizi uzstādīta režga. • Izstrādājumu NEKAD nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav skaidri norādīts.

- Uzstādīšanai izmantojiet tikai izstrādājuma komplektācijā iekļautās stiprinājuma skrūves vai, ja tās nav iekļautas, iegādājieties pareiza veida skrūves. Izmantojiet pareiza garuma, kas norādītas uzstādīšanas rokasgrāmatā, skrūves.

- Uzmanību! Ja skrūves un stiprinājumi netiek uzstādīti saskaṇā ar šiem norādījumiem, var tikt izraisīti elektriskās strāvas iedarbības apdraudējumi.

- Nomainot lampu, izmantojiet tikai to lampu tipu, kas norādīts šīs rokasgrāmatas apkopes/apgaismošanas sistēmas sadaļā. • Atklātas liesmas izmantošana ir kaitīga filtriem un var izraisīt aizdegšanos, tāpēc no tās jebkurā gadījumā jāizvairās. • Cepšana jāveic kontrolētā veidā, lai nepieļautu pārkarsētas ellas aizdegšanos. • Ja rodas šaubas, sazinieties ar pilnvarotu servisa centru vai līdzīgu kvalificētu personālu.

Uzmanību! Neizmantojiet ar programmētāju, taimeri, atsevišku tālvadības pulti vai jebkuru citu ierīci, kas aktivizējas automātiski.

- Minimālajam attālumam starp trauku atbalsta virsmu uz gatavošanas ierīces un tvaika nosūcēja zemāko daļu jābūt ne mazākam par 45 cm elektrisko plīšu gadījumā un 65 cm gāzes vai jaukto plīšu gadījumā.

Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tas ir jāņem vērā.

Sargājiet bērnus, kas ir jaunāki par 3 gadiem, no ierīces. Bez pastāvīgas pieaugušā uzraudzības glabājiet ierīci bērniem, kas jaunāki par 8 gadiem, nepieejamā vietā.

▲ UZMANIBU: ierīce nav paredzēta darbināšanai ar ārēju ierīci vai atsevišku tālvadības sistēmu.
⚠️ Šī ierīce nav paredzēta profesionālai lietošanai. Nelietojiet ierīci ārpus telpām.
⚠ Lai izvairītos no miesas bojājumiem, ierīce jāpārvieto un jāuzstāda diviem vai vairākiem cilvēkiem.
▲ Uzstādīšana, tostarp ūdens padeves pieslēgumi (ja tādi ir) un elektriskie pieslēgumi, kā arī visi remontdarbi jāveic kvalificētam personālam.

Kad uzstādīšana ir pabeigta, uzglabājiet iepakojuma materiālus (plastmasas daļas, polistirols utt.) bērniem nepieejamā vietā, lai izvairītos no nosmakšanas riska.

Nelietojiet ierīci, ja esat slapjš vai basām kājām.

Nekad neizmantojiet tvaika tīrītājus - pastāv elektriskās strāvas trieciena risks.

lepakojuma materiāls ir 100% pārstrādājams, un tas ir markēts ar pārstrādes simbolu

lerīces estētika var atšķirties no tās, kas parādīta šīs brošūras zīmējumos, tomēr lietošanas, apkopes un uzstādīšanas instrukcijas paliek tās pašas.

Cieši sekojiet norādījumiem šajā rokasgrāmatā. Mēs neuzņemamies atbildību par jebkādām problēmām, bojājumiem vai ugunsgrēkiem, kas tiek izraisīti ierīcē, neievērojot šajā rokasgrāmatā norādītās instrukcijas. Ierīce ir paredzēta tikai lietošanai mājas apstākļos ēdiena gatavošanai un gatavošanas laikā radīto dūmu iesūkšanai. Nav atļauts neviens cita veida pielietojums (piem., telpu sildīšanai).

Ražotājs neuzņemas atbildību par nepareizu izmantošanu vai vadības ierīču nepareizu iestatīšanu.

• Rūpīgi izlasiet šo instrukciju: tā satur svarīgu informāciju par uzstādīšanu, izmantošanu un drošību.
• Neveiciet ierīces elektriskas izmainas.
• Pirms ierīces uzstādīšanas pārbaudiet, vai nav bojātas tās sastāvdaļas. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu.
• Ir svarīgi saglabāt visas izstrādājumam pievienotās rokasgrāmatas, lai tās jebkurā laikā varētu izmantot uzzinai. Ja izstrādājums tiek pārdots, nodots vai pārvietots, pārliecinieties, vai rokasgrāmata joprojām ir kopā ar izstrādājumu.

ELEKTROINSTALĀCIJA

Tikla spriegumam jāatbilst datu plāksnītē, kas atrodas tvaika nosūcēja iekšpusē, norādītajam spriegumam. Ja tas ir aprīkots ar kontaktdakšu, pievienojiet tvaika nosūcēju kontaktligzdai, kas atbilst spēkā esošajiem noteikumiem un atrodas vietā, kas ir pieejama pat pēc uzstādīšanas. Ja kontaktdakšas nav (tiešs savienojums ar elektrotīklu) vai kontaktdakša neatrodas pieejamā vietā, pat pēc uzstādīšanas, izmantojiet standarta bipolāru slēdzi, kas nodrošina pilnīgu atvienošanu no elektrotīkla III pārspreguma kategorijas apstākļos, ievērojot uzstādīšanas noteikumus.

- Uzmanību! Pirms kēdes atkārtotas pieslēgšanas un tā pareizas darbības pārbaudīšanas, vienmēr pārbaudiet, vai tīkla vads ir pareizi uzstādīts.

Neizmantojiet pagarinātājus, vairāku ligzdu rozetes vai adapterus.

Tikla spriegums un frekvence

Atsaucieties uz vērtību, kas ir norādīta uz etiketes tvaiku nosūcēja iekšpusē.

Vadu pieslēgums

: dzeltens/zalš

N : zils

L: brūns

Strāvas kabela nomaiņa

Tvaika nosūcējs ir aprīkots ar īpašu strāvas kabeli; ja kabelis ir bojāts, pieprasiet to tehniskās palīdzības dienestam.

GAISA NOSŪKŠANA

(nosūkšanas versijām)

Pievienojiet tvaika nosūcēju caurulēm un izplūdes atverēm pie sienas tā, lai to diametri būtu līdzvērtīgi gaisa izplūdes atverei (savienojuma atlokam).

Mazāka diametra cauruļu un izplūdes atveru lietošana izraisīs iesūkšanas veiktspējas samazināšanos un krasu trokšņa līmeņa palielināšanos.

Tādēl mēs par to neuzņemamies atbildību.

! Lietojiet pēc iespējas īsāku cauruļvadu.

! Lietojiet caurulvadu ar pēc iespējas mazāku izliekumu skaitu (maksimālais izliekuma lenķis: 90°).

! Izvairieties no krasām cauruļvada diametra izmaiņām.

! Uznēmums atsakās no jebkādas atbildības, ja šie noteikumi netiek ievēroti.

FILTRĒŠANA VAI NOSŪKŠANA?

! Jūsu tvaika nosūcējs ir gatavs lietošanai nosūcēja versijā.

Lai izmantotu tvaika nosūcēju filtrēšanas versijā, ir jāuzstāda atbilstošu PIEDERUMU KOMPLEKTS.

Pārbaudiet šīs rokasgrāmatas pirmajās lappusēs, vai PIEDERUMU KOMPLEKTS jau ir iekļauts komplektācijā vai arī tas ir jāiegādājas atseviški.

Piezīme: Ja tas ir iekļauts komplektācijā, dažos gadījumos papildu filtrēšanas sistēma, kuras pamatā ir aktīvā ogle, jau var būt uzstādīta uz tvaika nosūcēja.

Informācija par tvaika nosūcēja pārveidošanu no nosūcēja versijas uz filtrēšanas versiju jau ir ietverta šajā rokasgrāmatā.

lesūkšanas versija

Tvaiki tiek izvadīti uz āru caur izplūdes cauruli, kas piestiprināta pie savienojošā atloka.

⚠ UZMANĪBU

Izvades caurule netiek nodrošināta, tā ir jānopērk.

Caurules diametram ir jābūt vienādam ar savienojuma gredzena diametru.

Ja tvaika nosūcējs ir aprīkots ar oglekļa filtru(-iem), tas(-ie) ir jānoņem.

Filtrējošā versija

lesūktais gaiss tiks attaukots un dezodorēts, pirms tas atgriežas telpā. Lai izmantotu tvaika nosūcēju šajā versijā, ir nepieciešams uzstādīt papildu filtrēšanas sistēmu, kuras pamatā ir aktīvā ogle.

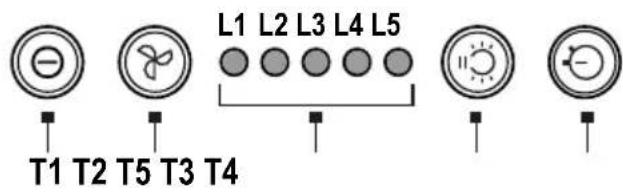

KOMANDAS

Tvaika nosūcējs ir aprīkots ar vadības paneli ar nosūkšanas ātruma regulētāju un gaismas slēdzi plīts virsmas apgaismošanai.

L1 L2 L3 L4 L5 T1 T2 T5 T3 T4

T1 motora IESLĒGŠANA/IZSLĒGŠANA

Nospiežot pogu, tvaika nosūcējs sāk darboties ar 1. ātrumu.

Nospiežot pogu darbības laikā, tvaika nosūcējs pārslēdzas izslēgtā stāvoklī.

T2 ātruma palielināšana

Nospiežot pogu, tvaika nosūcējs pāriet no stāvokļa IZSLĒGTS uz 1. ātrumu.

Nospiežot pogu (tvaika nosūcējs IESLĒGTĀ stāvoklī), motora ātrums palielinās no 1 ātruma uz intensīvu.

Katrs ātrums atbilst attiecīgās gaismas diodes apgaismojumam.

1. ātrums, gaismas diode L1

2. ātrums, gaismas diode L2

3. ātrums, gaismas diode L3

Intensīva ātruma gaismas diode L4 (mirgo)

Intensīvajam ātrumam ir noteikts laiks. Standarta laiks ir 5 sekundes, kuru beigās tvaika nosūcējs darbojas ar 2. ātrumu.

Lai deaktivizētu funkciju pirms laika beigām, nospiediet pogu T2, tvaika nosūcējs noregulēsies ar 1. ātrumu, nospiežot pogu T1, tvaika nosūcējs izslēgsies.

T3 gaismu IESLĒGŠANA/IZSLĒGŠANA

T4 ātruma laiks

T5 darbības stāvokļa indikators.

Ātruma laiks

Ātrumu iestatīšana tiek iespējota, nospiežot pogu T4, kad laiks ir beidzies, tvaika nosūcējs izslēdzas.

Laiks ir sadalīts šādi:

1. ātrums 1-20 minūtes (mirgo gaismas diode L1)

2. ātrums 1-15 minūtes (mirgo gaismas diode L2)

3. ātrums 1-10 minūtes (mirgo gaismas diode L3)

Intensīvs ātrums - 5 minūtes (mirgo gaismas diode L4).

Laika darbības laikā, nospiežot pogu T1, tvaika nosūcējs izslēdzas, ja nospiežat pogu T2 vai pogu T4, tvaika nosūcējs atgriežas iestatītajā ātrumā.

Tauku filtra signāls

Pēc 40 darbības stundām iedegas gaismas diode L5.

Kad parādās šis signāls, uzstādītais tauku filtrs ir jāmazgā.

Lai atiestatītu signālu, turiet nospiestu pogu T1 3 sekundes.

Ogles filtra signāls

Pēc 160 darba stundām mirgo gaismas diode L5.

Ja parādās šis ziņojums, uzstādītais ogles filtrs ir jānomaina.

Lai atiestatītu signālu, turiet nospiestu pogu T1 3 sekundes.

Ja vienlaicīgi tiek signalizēti abi filtri, gaismas diode L5 alternatīvi norāda uz trauksmes signāliem, kas paliek ieslēgti 3 sekundes un pēc tam mirgo 3 reizes.

Atiestatīšana notiek, 2 reizes veicot iepriekš minēto procedūru.

Pirmo reizi tiek atiestatīts tauku filtra signāls, otro reizi tiek atiestatīts ogles filtra signāls.

Standarta režimā ogles filtra signāls nav aktīvs.

Ja tiek izmantots filtrēšanas versijas tvaika nosūcējs, ir jāiespējo ogles filtra signāls.

Ogles filtra signāla aktivizēšana:

Novietojiet tvaika nosūcēju pozīcijā IZSLĒGTS un vienlaikus turiet nospiestas pogas T1 un T4 3 sekundes.

L1 un L2 gaismas diodes mirgo 5 sekundes.

Ogles filtra signāla deaktivizēšana:

Novietojiet tvaika nosūcēju pozīcijā IZSLĒGTS un vienlaikus turiet nospiestas pogas T1 un T4 3 sekundes.

Gaismas diode L1 mirgo 2 sekundes.

Temperatūras trauksmes signāls

Tvaika nosūcējs ir aprīkots ar temperatūras sensoru, kas iedarbina motoru ar 3. ātrumu, ja temperatūra vadības panela zonā ir pārāk augsta.

Trauksmes stāvokli norāda secīgi mirgojošas gaismas diodes L1, L2, L3.

Šis stāvoklis turpinās, līdz temperatūra nokrītas zem trauksmes sliekšņa.

Jūs varat iziet no šī režīma, nospiežot pogu T1 vai T2.

Ik pēc 30 sekundēm sensors pārbauda apkārtējās vides temperatūru vadības paneļa zonā.

APKOPE

- Tīrīšana: Tīrīšanas veikšanai lietojiet tikai ar neitrālu škidro mazgāšanas līdzekli samitrinātu drānu. Tīrīšanai neizmantojiet instrumentus vai rīkus.

XA Prettauku filtrs: Tas ir jātīra reizi mēnesī (vai tad, kad filtra piesātinājuma indikatora sistēma - ja tāda ir jūsu modelim - norāda uz šo nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, manuāli vai trauku mazgājamā mašīnā zemā temperatūrā un ar īsa cikla režīmā.

Mazgājot trauku mazgājamā mašinā tauku filtrs var zaudēt krāsu, bet tā filtrēšanas raksturlielumi paliek nemainīgi.

- Prettauku filtrs aiztur ēdiena gatavošanas laikā radušās tauku dājīnas. Mazgājot trauku mazgājamā mašīnā tauku filtrs var zaudēt krāsu, bet tā filtrēšanas raksturlielumi paliek nemainīgi.

- Ojekla filtrs (tikai filtrējošai versijai):

Kasetne ir jāmaina vismaz reizi četros mēnešos. To NEVAR mazgāt vai atjaunot. Kā norādīts zīmējumu sadaļā: nonemiet tauku filtrus, katrā pusē uzlieciet vienu oglekļa filtru un piestipriniet to pie izstrādājuma. levietojiet no jauna prettauku filtrus.

Apgaismojums

- Apgaismojuma sistēmas pamatā ir LED tehnoloģija. LED lampas garantē optimālu apgaismojumu ar darbības laiku līdz pat 10 reizēm ilgāku nekā tradicionālajām lampām un ľauj ietaupīt 90% elektroenerģijas.

- Apgaismošanas sistēma : Apgaismošanas sistēmu lietotājs nevar nomainīt, darbības traucējumu gadījumā sazinieties ar pēcpārdošanas servisu.

UTILIZĀCIJA KALPOŠANAS LAIKA BEIGĀS

Šī ierīce ir markēta saskaņā ar Eiropas direktīvu 2012/19/EK - UK SI 2013 Nr.3113, Elektrisko un elektronisko iekārtu atkritumi (EEIA).

Pārliecinieties, vai šis izstrādājums tiek pareizi likvidēts. Lietotājs palīdz novērst iespējamās negatīvās sekas videi un veselībai. Simbols uz izstrādājuma vai pievienotajā dokumentācijā norāda, ka šo izstrādājumu nedrīkst uzskatīt par sadzīves atkritumiem, bet tas jānogādā attiecīgajā savākšanas vietā elektrisko un elektronisko iekārtu pārstrādei. Atbrīvoties no izstrādājuma saskaņā ar vietējiem noteikumiem par atkritumu apglabāšanu. Lai iegūtu plašāku informāciju par šī izstrādājuma apstrādi, reģenerāciju un pārstrādi, lūdzu, sazinieties ar vietējo iestādi, sadzīves atkritumu savākšanas pakalpojumu dienestu vai veikalu, kur izstrādājums tika iegādāts.

lepakojuma materiāls ir 100% pārstrādājams, un tas ir markēts ar pārstrādes simbolu

NOTEIKUMI

lekārtas, kas projektētas, pārbaudītas un ražotas saskaņā ar drošības noteikumiem: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Ekspluatācijas īpašības: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

DARBĪBAS KLŪMES

Ja škiet, ka kaut kas nedarbojas, pirms sazinieties ar pēcpārdošanas dienestu, veiciet šādas vienkāršas pārbaudes:

- Ja tvaika nosūcējs nedarbojas:

pārbaudiet, vai:

- nav strāvas padeves pārtraukuma

- ir izvēlēts ātrums

- Ja tvaika nosūcējs darbojas slikti:

pārbaudiet, vai:

-izvēlētais dzinēja apgriezienu skaits ir pietiekams izdalīto dūmu un tvaiku daudzumam;

-virtuve ir pietiekami vēdināta, lai tajā varētu ieplūst gaiss;

-ogles filtrs nav nolietots (tvaika nosūcējs filtrēšanas versijā).

- Ja tvaika nosūcējs ir izslēgts normālas darbības laikā:

pārbaudiet, vai:

- nav strāvas padeves pārtraukuma;

- nav nostrādājusi daudzpolārā pārtraukšanas ierīce.

Darbības traucējumu gadījumā pirms sazināšanās ar pakalpojumu dienestu atvienojiet vismaz uz 5 sekundēm ierīci no strāvas padeves, izvelkot kontaktdakšu un pēc tam atkal to pievienojot. Gadījumā, ja darbības anomālija saglabājas, sazinieties ar pakalpojumu dienestu.

TEHNISKIE DATI

Augstums (cm) Platums (cm) Dzilums (cm) Izplūdes caurules Φ (cm)
23,1 51,4 28,25 15

C€

Sastāvdalas, kas netiek piegādātas kopā ar produktu

Lai lejupielādētu drošības norādījumus, lietotāja rokasgrāmatu, tehnisko datu lapu un energijas datus:

• Apmeklējiet vietni: docs.whirlpool.eu
• Izmantojiet QR kodu
• Sazinieties ar Tehniskās palīdzības dienestu (pa tālruņa numuru, kas ir norādīts garantijas bukletā). Sazinoties ar Tehniskās palīdzības dienestu, norādiet produkta sērijas numuru, kas norādīts tehnisko datu plāksnītē.
