NAUDOJIMO INSTRUKCIJA WCTH 63F LEB X WHIRLPOOL

LT Naudojimo instrukcijos

LV Lietošanas instrukcija

Whirlpool

- Neatlikite produkto elektros arba mechaninės įrangos arba išleidimo vamzdžių pakeitimų. • Prieš pradėdami bet kokius valymo arba priežiūros darbus, atjunkite gamini nuo elektros energijos tinklo, ištraukdami kištuką arba atjungdami bendrą gyvenamosios patalpos maitinimo jungiklį. • Visų montavimo ir priežiūros darbų metu mūvėkite darbines pirštines. • Produktą gali naudoti ne mažesni nei 8 metų vaikai ir fizinę, jutiminę arba protinę negalią turintys asmenys arba asmenys, neturintys patirties arba reikalingų žinių, jei jie yra prižiūrimi arba jei jiems buvo pateiktos instrukcijos apie saugų prietaiso naudojimą ir su juo susijusius pavojus. • Vaikai turi būti prižiūrimi, kad nežaistų su produktu. • Draudžiama atlikti priežiūrą ir valyti vaikams be priežiūros. • Patalpoje turi būti pakankama ventiliacija, kai produktais naudojamas kartu su kitais produktais, degimui naudojančias dujas arba kitą kurą. • Produkto vidų ir išorę reikia dažnai nuvalyti (BENT KARTĄ PER MĖNESI). Bet kokiu atveju, laikykitės priežiūros instrukcijose nurodytos informacijos. • Jei nebus laikomasi produkto valymo ir filtrų pakeitimo / valymo taisyklių, kyla gaisro rizika. • Griežtai draudžiama ruošti maistą, kai po produktu dega atvira liepsna. • DĖMESIO: Kai kaitlentė veikia, pasiekiamos produkto dalys gali įkaisti. • Nejunkite produkto prie elektros tinklo, kol nebus visiškai baigta montuoti. • Dūmų šalinimui reikia taikyti technines ir saugos priemones, griežtai vadovaujantis vietinėmis kompetentingų institucijų reglamentuose numatytomis nuostatomis. • Ištraukiamo oro negalima tiekti vamzdžiu, skirtu dujinių ar kito kuro prietaisų generuojamų garų šalinimui. • Nenaudokite ir nepalikite produkto be šiuo metu sumontuotų lempučių, nes kyla nutrenkimo elektra rizika. • Produkto NIEKADA negalima naudoti, kai nėra tinkamai sumontuotos grotelės. • Produkto NIEKADA negalima naudoti kaip atraminės platformos, nebent tai tiesiogiai nurodyta.

- Montavimui naudokite tik kartu su gaminiu duotus fiksavimo varžtus, o jei jie nepridėti, įsigykite tinkamos rūšies varžtus. Naudokite tinkamo ilgio varžtus, kurių ilgis nurodytas montavimo vadove.

- Dėmesio! Netinkamai sumontavus varžtus ir kitas šiose instrukcijose nurodytas tvirtinimo detales, gali kilti pavojų su elektra.

- Keisdami lemputę naudokite tik tokio tipo lemputę, kuri nurodyta šio vadovo skyriuje apie priežiūrą / apšvietimo sistemą. • Ugnis kenkia filtrams ir gali sukelti gaisrą, todėl jos jokiu būdu negalima naudoti. • Kepant aliejuje būtina nuolatinė priežiūra, kad perkaitęs aliejus neužsidegtų. • Kilus abejonėms, kreipkitės i įgaliotą aptarnavimo centrą arba i panašų kvalifikuotą personalą.

Dèmesio! Su programavimo įtaisu, laikmačiu nenaudokite atskiro valdymo pulto arba bet kurio kito automatiškai suaktyvinamo prietaiso.

- Minimalus atstumas tarp ant kepimo prietaiso padėtų indu atraminio paviršiaus ir žemiausios virtuvinio gartraukio dalies turi būti nemažesnis nei 45 cm elektrinių viryklių atveju ir 65 cm dujinių arba mišrių viryklių atveju.

Jei dujinio maisto ruošimo jrenginio montavimo instrukcijose nurodytas didesnis atstumas, reikia i ji atsižvelgti.

Saugokite prietaisą nuo mažesnių nei 3 metų vaikų. Saugokite prietaisą nuo mažesnių nei 8 metų vaikų, jei jie nėra nuolat prižiūrimi suaugusiojo.

▲ DEMESIO: prietaisas nėra skirtas paleisti veikti išoriniu prietaisu arba atskira nuotoline valdymo sistema.

⚠ Sis prietaisas nêra skirtas profesionaliam naudojimui. Nenaudokite prietaiso lauke.

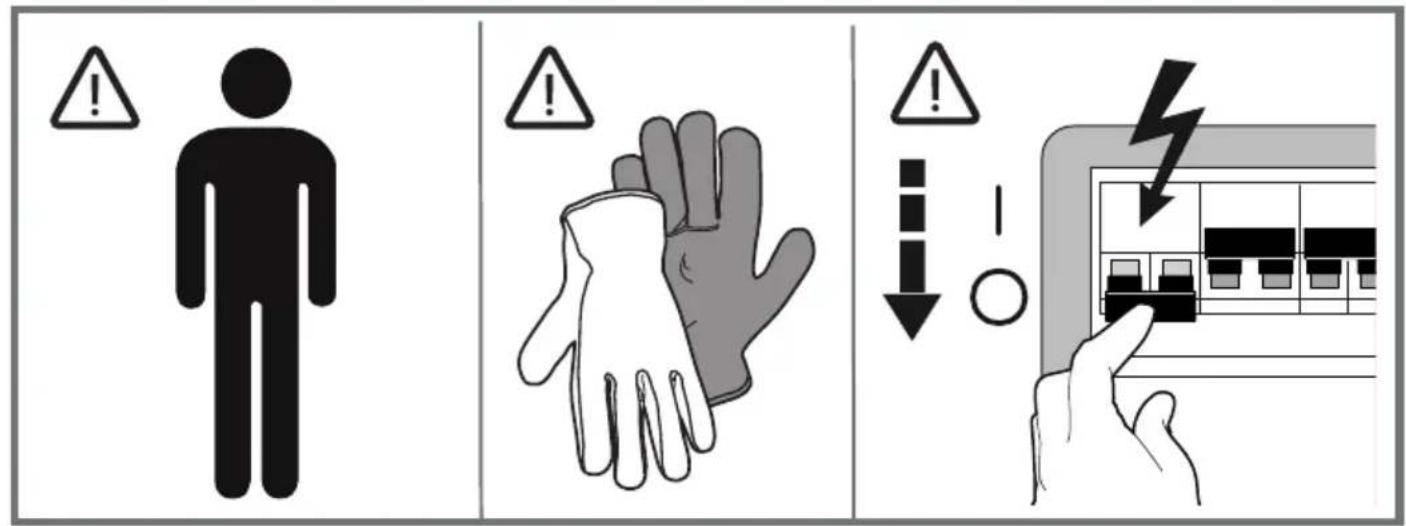

Kad išvengtumėte asmens sužalojimo rizikos, prietaisą kelti ir montuoti privalo du arba daugiau asmenų.

▲ Montavimo darbus, įskaitant bet kokias vandens tiekimo jungtis (jei numatytos) ir elektros jungtis bei remonto darbus privalo atlikti kvalifikuotas personalas.

Baigę montuoti, laikykite pakuotės medžiagą (plastikines dalis, polistireną ir t. t.) atokiau nuo vaikų, kad išvengtumėte uždusimo pavjoaus.

Nenaudokite prietaiso, jei esate šlapi arba plikomis kojomis.

Niekada nenaudokite prietaisų valymui garais – elektros smūgio pavojus.

Pakuotės medžiaga yra 100 % perdirbama ir yra pažymėta perdirbimo simboliu

Prietaisas gali būti kitokios išvaizdos negu pavaizduota šių instrukcijų nuotraukose. Bet kokiu atveju, naudojimo, techninės priežiūros ir montavimo instrukcijos išlieka tos pačios.

Griežtai laikykitės šiame vadove pateiktų instrukcijų. Gamintojas neprisiima jokios atsakomybės už nepatogumus, žalą prietaisui ar nelaimingus atsitikimus, įvykstančius dėl šiame instrukcijų vadove pateiktų nurodymų nesilaikymo.

Prietaisais yra skirtas tik naudojimui namuose, maisto produktams virti ir virimo metu atsiradusių garų ištraukimui. Bet koks kitas naudojimas nėra leidžiamas (pvz., aplinkos šildymui). Gamintojas neprisiima jokios atsakomybės už netinkamą naudojimą ar netinkamą komandų nustatymą.

• Atidžiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie montavima, naudojima ir sauguma.
• Nekeiskite prietaiso elektros irangos.
• Prieš montuodami prietaisą patikrinkite, ar né vienas komponentas néra pažeistas. Jeigu yra pažeistų dalių, kreipkitės į pardavėją ir nemontuokite.
• Svarbu saugoti visus su gaminiu tiekiamus vadovus, kad galėtumėte bet kuriuo metu juos peržiūrėti. Pardavimo, perdavimo ar perkėlimo atvejais, įsitikinkite, kad jie lieka kartu su gaminiu.

ELEKTROS JUNGTIS

Tinklo įtampa privalo atitikti gartraukio viduje pritvirtintoje savybių etiketėje pateiktą įtampa. Jei turi kištuka, prijunkite gartraukį prie lizdo, atitinkančio taikomus standartus, įrengta net ir po montavimo pasiekiamoje zonoje. Jei neturi kištuko (tiesioginis prijungimas prie tinko) arba jei kištukas nėra pasiekiamoje zonoje, net ir sumontavus reikia naudoti dvipolį standartus atitinkantį jungiklj, kuris užtikrintų visišką tinklo atjungimą III kategorijos viršįtampio sąlygomis, pagal montavimo taisykles.

- Dėmesio! Prieš prijungdami grandinę prie tinklo maitinimo ir, prieš tikrindami, ar veikia tinkamai, visuomet patikrinkite, ar tinklo laidas yra gerai prijungtas.

Nenaudokite ilgintuvų, šakotuvų arba adapterių.

Tinklo įtampa ir dažnis

Žr. gartraukio vidinėje dalyje pritvirtintoje savybių etiketėje nurodytą dydį.

Laidų prijungimas

⊥: geltonas / žalias

N: mèlynas

L: rudas

Maitinimo laido pakeitimas

Gartraukis turi specialų maitinimo laidą; jei laidas pažeistas, paprašykite jo iš aptarnavimo tarnybos.

ORO IŠLEIDIMAS

(siurbimo versijoms)

Sujunkite gartraukį su vamzdžiais ir tokio paties skersmens sieninėmis išleidimo angomis prie oro išvado (jungiamoji jungė). Naudojant mažesnio skersmens sienoje įrengtus šalinimo vamzdžius ir angas, sumažės oro ištraukimo eksploatacinės savybės ir žymiai padidės triukšmas.

Todėl už tai neprisiimama jokia atsakomybė.

! Būtina naudoti kiek įmanoma trumpesnį vamzdį.

! Naudokite vamzdį su kiek įmanoma mažiau išlinkimų (didžiausias išlinkimo kampas: 90°).

! Venkite didelių vamzdžio pjūvio pokyčių.

! Bendrovė neprisiima jokios atsakomybės, jei nebus laikomasi šių taisyklių.

FILTRUOJANTIS AR SIURBIANTIS?

! Jūsų gartraukis paruoštas naudoti siurbiančiame režime.

Norint naudoti gartraukj filtruojančiame režime, reikia naudoti specialų PRIEDŲ RINKINĮ.

Pirmuose šio vadovo puslapiuose patikrinkite, ar PRIEDŲ RINKINYS jau pridėtas, ar jį reikia įsigyti atskirai.

Pastaba: Jei tiekiamas kartu, kai kuriais atvejais, papildoma filtravimo sistema su aktyviaja anglimi gali būti jau sumontuota gartraukyje.

Informacija apie gartraukio transformavimą iš siurbiančios versijos i filtruojančią versiją jau yra pateikta šiame vadove.

Versija su siurbimo iranga

Garai išorę šalinami prie jungties jungės pritvirtintu išleidimo vamzdžiu.

⚠ DÉMESIO

Išleidimo vamzdis netiekiamas ir jl reikia jsigyti.

Šalinimo vamzdžio skersmuo turi būti lygus jungiamojo žiedo skersmeniui.

Jei gartraukis turi anglies filtrą (-us), jis (jie) turi būti išimtas (-i).

Versija su filtru

Prieš tiekiant i kambarj, iš ištraukiamo oro pirmiausia pašalinami riebalai ir kvapai. Norint gartraukj naudoti šioje versijoje, reikia sumontuoti papildomą filtravimo sistemą su aktyviaja anglimi.

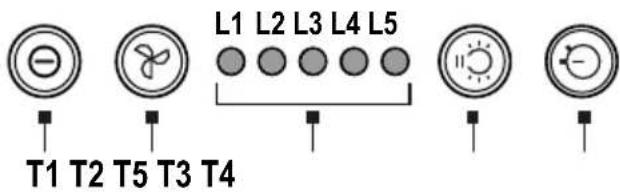

VALDIKLIAI

Gartraukis turi valdymo skydeli, kuris valdo siurbimo greičius ir lempučiu jungimą kaitlentei apšviesti.

L1 L2 L3 L4 L5 T1 T2 T5 T3 T4

T1 Variklio [J./IŠJ.

Paspaudus mygtuka, gartraukis paleidžiamas veikti 1-u greičiu.

Paspaudus mygtuka gartraukio veikimo metu, jis pereina i būsena „IŠJUNGTA“.

T2 Greičio didinimas

Paspaudus mygtuka, gartraukis pereina iš būsenos „IŠJUNGTA“ i 1 greiti.

Paspaudus mygtuka (gartraukis büsenoje „IJUNGTA“), padidinamas variklio greitis iš 1 greičio į intensyvu.

Kiekvieną greitį atitinka įsijungęs atitinkamas šviesos diodas.

1 greitis šviesos diodas L1

2 greitis šviesos diodas L2

3 greitis šviesos diodas L3

Intensyvus greitis šviesos diodas L4 (mirksintis)

Intensyvus greitis yra riboto laiko. Standartinis laikas yra 5 minutės, po kurių gartraukis pereina prie 2 greičio.

Norėdami išjungti funkciją prieš pasibaigiant laikui, paspauskite mygtuką T2. Gartraukis persijungs [ 1 greit]. Paspaudus mygtuką T1, gartraukis išsijungs.

T3 Lempučių [J./IŠJ.

T4 Greičio laiko nustatymas

T5 Veikimo büsenos indikatorius.

Greičio laiko nustatymas

Greičio laiko nustatymas suaktyvinamas paspaudus mygtuką T4. Pasibaigus nustatytam laikui, gartraukis išsijungia.

Laikas nustatomas šitaip:

1 greitis – 20 minučių (šviesos diodas L1 mirksi)

2 greitis – 15 minučių (šviesos diodas L2 mirksi)

3 greitis – 10 minučių (šviesos diodas L3 mirksi)

Intensyvus greitis – 5 minutės (šviesos diodas L4 mirksi).

Veikimo pagal nustatytą laiką metu paspaudus mygtuką T1, gartraukis išsijungia. Jei paspaudžiamas mygtukas T2 arba mygtukas T4, gartraukis

grižta prie nustatyto greičio.

Riebalų filtro signalas

Po 40 veikimo valandų įsijungia šviesos diodas L5.

Kai parodomas šis signalas, reikia išplauti sumontuotą riebalų filtra.

Norėdami atstatyti signalą, 3 sekundes palaikykite nuspaudę mygtuką T1.

Anglies filtro signalas

Po 160 veikimo valandų pradeda mirksėti šviesos diodas L5.

Kai parodomas šis signalas, sumontuota anglies filtrą reikia pakeisti.

Norėdami atstatyti signalą, 3 sekundes palaikykite nuspaudę mygtuką T1.

Jei vienu metu rodomas abiejų filtrų signalas, šviesos diodas L5 pakaitomis rodys pavjoaus signalus likdamas įsijungęs 3 sekundes ir pakaitomis sumirksėdamas 3 kartus.

Atstatoma 2 kartus atliekant pirmiau aprašytą procedūrą.

Pirma kartą atstačius riebalų filtro signalą, antrą kartą atstatomas anglies filtro signalas.

Standartiniame režime anglies filtro signalas néra aktyvus.

Jei naudojamas filtruojančios versijos gartraukis, reikia suaktyvinti anglies filtro signalą.

Anglies filtro signalo suaktyvinimas:

IŠJUNKITE gartraukį ir vienu metu 3 sekundes palaikykite nuspaustus mygtukus T1 ir T4.

Šviesos diodai L1 ir L2 mirksės 5 sekundes.

Anglies filtro signalo išjungimas:

IŠJUNKITE gartraukį ir vienu metu 3 sekundes palaikykite nuspaustus mygtukus T1 ir T4.

Šviesos diodas L1 mirksės 2 sekundes.

Temperatūros pavojaus signalas

Gartraukyje yra jrengtas temperatūros jutiklis, kuris suaktyvina varikḻ veikti 3 greičiu tuomet, jei temperatūra valdymo skydelio zonoje yra per aukšta.

Apie pavjaus signalo būseną praneša vienas po kito mirksėdami šviesos diodai L1, L2, L3.

Ši būklė išlieka tol, kol temperatūra nukrenta žemiau pavjoaus signalo ribos.

Ši režimą galima išjungti paspaudžiant mygtuką T1 arba T2.

Kas 30 sek.jutiklis patikrina valdymo skydelio zonos aplinkos temperatūra.

PRIEŽIŪRA

- Valymas: Valymui naudokite išskirtinai tik neutraliuose skystuose plovikliuose pamirkyta šluostę. Nenaudokite irankiu arba prietaisų valymui.

XA Riebalų filtras: Turi būti išvalomas kartą per mėnesį (arba kai filtrų prisotinimo rodymo sistema (jei yra turimame modelyje) nurodo, kad to reikia), su neagresyviais plovikliais, rankiniu būdu arba indaplovėje žemoje temperatūroje arba trumpu ciklu.

Plaunant indaplovėje riebalų filtras gali išblukti, bet jo filtravimo savybės visiškai nepasikeičia.

- Riebalų filtras sulaiko maisto ruošimo metu susidariusias kietąsias daleles. Plaunant indaplovėje riebalų filtras gali išblukti, bet jo filtravimo savybės visiškai nepasikeičia.

- Anglies filtras (tik versijoje su filtru): Kasetę reikia pakeisti bent kartą kas keturis mėnesius. NEGALIMA plauti arba regeneruoti. Kaip nurodyta brėžinių skyriuje: išimkite riebalų filtrus, šone uždėkite anglies filtrą ir prijunkite jį prie produkto. Vėl įdėkite riebalų filtrus.

Apšvietimas

- Apšvietimo sistemai naudojama LED technologija. LED garantuoja optimalų apšvietimą, kuris trunka 10 kartų daugiau nei įprastos lemputės ir leidžia sutaupyti 90 proc. elektros energijos.

- Apšvietimo sistema : Apšvietimo sistemos naudotojas negali pakeisti. Jai sugedus kreipkitės i pagalbos tarnybą.

ŠALINIMAS BAIGUS EKSPLOATUOTI

Šis prietaisas yra pažymėtas pagal Europos direktyvą 2012/19/EB - UK SI 2013 Nr.3113, Elektros ir elektroninės įrangos atliekos (EE|A).

Isitikindami, kad šis gaminys šalinamas tinkamai. Naudotojas padeda išvengti galimų neigiamų pasekmių aplinkai ir sveikatai. Šis simbolis ant gaminio ar pridedamos dokumentacijos nurodo, kad šis gaminys negali būti išmetamas kartu su buitinėmis atliekomis ir turi būti pristatytas į atitinkamą perdirbimo punktą, skirtą elektros ir elektroninės įrangos perdirbimui. Išmeskite pagal vietoje galiojančias atliekų šalinimo taisykles. Daugiau informacijos apie šio gaminio naudojimą, išsaugojimą ir perdirbimą gausite susisiekę su atitinkamomis vietinėmis institucijomis, buitinių atliekų surinkimo paslaugų įmonėmis ar parduotuve, iš kurios pirkote gaminį.

Pakuotės medžiaga yra 100 % perdirbama ir yra pažymėta perdirbimo simboliu

REGLAMENTAI

Iranga suprojektuota, išbandyta ir jrengta laikantis saugos standartų: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatacinės savybės: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMS: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

VEIKIMO SUTRIKIMAI

Jei atrodo, kad kažkas neveikia, prieš skambindami aptarnavimo tarnybai, atlikite šias paprastas patikras:

- Jei gartraukis neveikia:

Patikrinkite, ar:

- Nebuvo sutrikdytas srovės tiekimas

- Buvo pasirinktas greitis

- Jei gartraukio našumas blogas:

Patikrinkite, ar:

- Pasirinktas variklio greitis yra pakankamas išsiskiriančių dūmų ir garų kiekiui.

- Virtuvė yra pakankamai vėdinama, kad būtų galima paimti orą.

- Anglies filtras néra susidèvèjes (filtruojančios versijos gartraukis).

- Jei gartraukis išsijungė įprasto veikimo metu:

Patikrinkite, ar:

- nebuvo sutrikdytas srovės tiekimas.

- nesuveikė daugiapolis išjungimo prietaisas.

Jei įvyko kokių nors veikimo sutrikimų, prieš kreipdamiesi į pagalbos tarnybą, bent 5 sek. atjunkite prietaisą nuo elektros tiekimo šaltinio ištraukdami kištuką ir vėl jį įkišdami. Tuomet, jei veikimo sutrikimas išlieka, kreipkitės į pagalbos tarnybą.

TECHNINIAI DUOMENYS

Aukštis (cm) Plotis (cm) Gylis (cm)		Išleidimo vamzdžio (cm)
23,1 51,4 28,25 15

C€

Norėdami atsisiųsti saugos instrukcijas, naudojimo instrukciją, techninių duomenų lapą ir energijos duomenis:

• Apsilankykite interneto svetainėje docs.whirlpool.eu
  • Naudokite QR koda
• Arba kreipkitės i pagalbos tarnybą (telefono numeris nurodytas garantijos knygelėje).
  Kreipdamiesi i pagalbos tarnyba, nurodykite gaminio serijos numerio plokštelėje pateiktus kodus.
