KASUTUSJUHEND WCTH 63F LEB X WHIRLPOOL

• Toote elektrilisi ega mehaanilisi osi ning väljalasketorusid ei tohi muuta. • Enne puhastamist või hooldustoiminguid eraldage toode vooluvõrgust, tõmmates pistiku välja või lülitades välja maja pealüliti. • Kõigil paigaldus- ja hooldustoimingutel kasutage töökindaid.• • Lapsed alates 8. eluaastast, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed ning isikud, kellel puuduvad selleks kogemused või teadmised, tohivad seadet kasutada ainult järelevalve all või kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad kasutusest tulenevaid ohte.• • Jälgige, et lapsed tootega ei mängiks.• • Lapsed ei tohi ilma järelevalveta teha puhastus- ja hooldustöid. • Kui toote paigalduskohas kasutatakse gaasi või mõne muu kütteainega töötavaid seadmeid, peab olema tagatud piisav ventilatsioon. • Toodet tuleb sageli puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), kuid järgige hooldusjuhendis toodud selgeid juhiseid. • Toote puhastamiseeskirjade ja filtrite vahetamise/puhastamise nõude eiramine põhjustab tulekahjuohtu.• • Leekide kasutamine toidu valmistamisel selle toote all on rangelt keelatud.• TÄHELEPANU: Kui pliidiplaat töötab, võivad toote ligipääsetavad osad kuumeneda.• Ärge ühendage toodet vooluvõrku enne, kui paigaldamine on lõpule viidud.• Suitsu väljatõmbe tehniliste ja ohutusmeetmete kohaldamisel pidage eranditult kinni kohalike asjakohaste volitatud ametite määrustest.• Puhastatavat õhku ei tohi suunata torusse, mis on mõeldud gaasi või mõne muu kütusega töötava seadme suitsu väljajuhtimiseks.• Ärge kasutage ega jätke toodet ilma korralikult paigaldatud lampideta, see võib kaasa tuua elektrilõögi ohu.• • Toodet on keelatud kasutada, kui selle võre ei ole õigesti paigaldatud. • Toodet on keelatud kasutada kande- või toetuspinnana, välja arvatud juhul, kui seadmel või juhendis on vastav märge.

Paigaldamisel kasutage üksnes tootega kaasas olevaid kinnituskruvisid. Kui kruvisid kaasas ei ole, hankige öiget tüüpi kruvid. Kasutage öige pikkusega kruvisid – öiged pikkused on märgitud paigaldusjuhendis.

• Tähelepanu! Kruvide ja kinnitusseadmete ebaõige ja juhistele mittevastav paigaldamine võib kaasa tuua elektrilisi ohte.
• Lambi vahetamisel kasutage ainult selle juhendi hoolduse/valgustussüsteemi peatükis toodud lambitüüpi. • Lahtine leek kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb seda igal juhul vältida. • Praadimisel olge ettevaatlik, et vältida kuuma öli süttimist. • Kahtluse korral pidage nõu volitatud teeninduskeskuse või sarnase kvalifitseeritud personaliga.

Tähelepanu! Årge kasutage koos eraldiseisva programmeerija, taimeri, kaugjuhtimispuldiga või mõne muu automaatselt aktiveeruva seadmega.

- Minimaalne kaugus toiduvalmistamisseadme anumate tugipinna ja õhupuhasti madalaima osa vahel ei tohi olla elektripliidi korral väiksem kui 45 cm ja gaasi- või segapliidi korral väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis on ette nähtud suurem vahemaa, tuleb seda

arvestada.

Hoidke alla 3-aastased lapsed seadmest eemal. Täiskasvanu pideva järelevalve puudumisel hoidke seade alla 8-aastaste laste eest kättesaamatus kohas.

⚠ TÄHELEPANU! Seade ei ole projekteeritud nii, et seda saaks sisse lülitada välise seadme või eraldiseisva kaugjuhtimissüsteemiga.
⚠ Seade ei ole ette nähtud ametialäseks kasutamiseks. Ärge kasutage seadet öues.
⚠ Vigastuste vältimiseks peaks seadet teisaldama ja paigaldama vähemalt kahekesi.
▲ Seadme peab paigaldama, sh looma vajaduse korral vee- (kui see on ettenähtud) ja elektriühenduse ning tegema parandustöid sobiva väljaõppega tehnik.

Kui seade on paigaldatud, hoidke pakkematerjali (plastkotid, vahtplast jne) lastele kättesaamatus kohas, sest need võivad kaasa tuua lämbumisohu.

Ärge kasutage seadet märgade kätega ega paljajalu.

Keelatud on kasutada seadet auruga puhastamiseks – elektrilöögioht.

Pakendimaterjal on 100% taaskasutatav ja tähistatud taaskasutussümboliga

Seadme välimus võib erineda selle juhendi joonistel näidatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad.

Järgige täpselt juhendit. Tootja ei võta vastutust selles kasutusjuhendis toodud nõuete eiramisest tulenevate seadmega seotud probleemide, kahjude või tuleõnnetuse korral. Seade on mõeldud üksnes kodus toidu valmistamiseks ja sellest tuleneva suitsu/auru äratõmbeks. Muul eesmärgil kasutamine ei ole lubatud (nt ruumide soojendamiseks). Tootja ei vastuta ebaõige kasutuse või vale seadistuse eest.

• Lugege juhised hoolikalt läbi. Need annavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta.
• Seadme elektrisüsteemi ei tohi muuta.
• Enne seadme paigaldamist kontrollige, et ükski selle osa ei oleks kahjustatud. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage.
• Oluline on hoida alles köik tootega kaasas olevad juhendid, et saaksite nendega igal ajal tutvuda. Müügi, üleandmise või kolimise korral hoolitsege, et need jääksid toote juurde.

ELEKTRIÜHENDUS

Toitepinge peab vastama toote sees oleval andmesildil märgitud pingele. Kui öhupuhasti on varustatud pistikuga, ühendage see pistikupessa, mis vastab kehtivatele standarditele ja asub kohas, mis on ligipääsetav ka pärast paigaldamist. Kui pistikut pole (otsene ühendus elektrivõrguga) või pistik ei asu pärast paigaldamist juurdepääsetavas kohas, kasutage standardset bipolaarset lülitit, mis tagaks voolutoite täieliku katkestamise ülepinge III kategooria korral.

- Tähelepanu! Enne elektriühenduse taastamist ja seadme töökorra kontrollimist veenduge alati, et elektrivõrgu juhe oleks õigesti paigaldatud.

Ärge kasutage pikendusjuhtmeid, mitut harupistikut ega adapterit.

Võrgupinge ja -sagedus

Kontrollige andmeid õhupuhasti sees asuvalt andmesildilt.

Juhtmete ühendamine

kollane/roheline

N: sinine

L: pruun

Toitekaabli vahetamine

- Öhupuhasti on varustatud spetsiaalse toitekaabliga; kui kaabel on kahjustatud, küsige uus tehnilise abi keskusest.

ÕHU VÄLJA SUUNAMINE

(väljatömbega versioonide korral)

Uhendage õhupuhasti torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma.

Kui torude ja seina väljalaskeavade diameeter on väiksem, on õhu väljatõmbe võimsus väiksem ja müra oluliselt suurem.

Sellisel juhul ei võta tootja endale vastutust.

! Kasutage võimalikult lühikest toru.

! Püüdke minimeerida torustiku käänakute arvu (käänaku maksimaalne nurk: 90°).

! Vältige toru läbilõike olulisi muutusi.

! Ettevõte loobub igasugusest vastutusest, kui neid reegleid ei järgita.

FILTREERIMINE VÕI VÄLJATÕMME?

! See õhupuhasti on kasutamiseks valmis väljatõmbega versioonis.

Õhupuhasti kasutamiseks filtreerivas versioonis tuleb paigaldada vastavad TARVIKUD.

Kontrollige selle juhendi esimestelt lehekülgedelt, kas TARVIKUKOMPLEKT on juba kaasas või tuleb see eraldi osta.

Märkus: kui see on kaasas, võib mõnel juhul olla õhupuhastile paigaldatud täiendav aktiivsõel põhinev filtreerimissüsteem.

Teave õhupuhasti väljatõmbega versioonilt filtriversiooniks muutmise kohta on juba selles juhendis olemas.

Õhu väljatõmbega versioon

Aur juhitakse välja väljalasketoru kaudu, mis on kinnitatud ühendusääriku külge.

⚠ TAHELEPANU

Väljalasketoru ei ole komplektis kaasas, see tuleb eraldi soetada.

Väljalasketoru läbimõõt peab olema sama suur kui ühendusrõnga läbimõõt.

Kui õhupuhasti on varustatud söefiltri(te)ga, tuleb see (need) eemaldada.

Filtriga versioon

Sisse imetud õhust eemaldatakse rasv ja lõhnad, seejärel suunatakse see tuppa tagasi. õhupuhasti kasutamiseks selles versioonis on vaja paigaldada täiendav aktiivsöel põhinev filtreerimissüsteem.

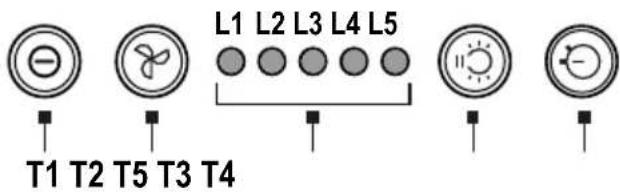

NUPUD

Õhupuhasti on varustatud juhtpaneeliga, millel on väljatõmbekiiiruse nupp ja tulede nupp pliidiplaadi valgustamiseks.

L1 L2 L3 L4 L5 T1 T2 T5 T3 T4

T1 mootori ON/OFF-nupp

Nupu vajutamisel käivitub öhupuhasti 1. kiirusel.

Töötamise ajal nuppu vajutades lülitub öhupuhasti välja.

T2 Kiiruse suurendamine

Nupu vajutamisel lülitub öhupuhasti väljalülitatud olekust 1. kiirusele.

Nupu vajutamisel (õhupuhasti on sisse lülitatud) suurendatakse mootori kiirust 1. kiiruselt intensiivse kiiruseni.

Iga kiiruse korral süttib vastav LED.

1. kiirus LED L1

2. kiirus LED L2

3. kiirus LED L3

Intensiivne kiirus, LED L4 (vilgub)

Intensiivne kiirus on ajastatud. Tavaline tavaliselt kestab see 5 minutit, mille möödudes lülitub sisse 2. kiirus.

Funktsiooni väljalülitamiseks enne selle aja möödumist vajutage nuppu T2, öhupuhasti lülitub 1. kiirusele. Nupule T1 vajutades lülitub öhupuhasti välja.

T4 Kiiruse ajastamine

T5 Tööoleku näidik.

Kiiruse ajastamine

Kiirused saab ajastada, vajutades klahvi T4; kui aeg saab täis, lülitub õhupuhasti välja.

Ajastused on järgmised:

1. kiirus - 20 minutit (LED L1 vilgub)

2. kiirus - 15 minutit (LED L2 vilgub)

3. kiirus - 10 minutit (LED L3 vilgub)

Intensiivne kiirus – 5 minutit (LED L4 vilgub).

Ajastatud töö ajal lülitub öhupuhasti nupule T1 vajutamisel välja, nupule T2 või nupule T4 vajutades naaseb öhupuhasti seadistatud kiirusele.

Rasvafiltri märguanne

Pärast 40 töötundi lülitub LED L5 sisse.

Selle märguande ilmumisel tuleb paigaldatud rasvafilter ära pesta.

Märguande lähtestamiseks hoidke klahvi T1 3 sekundit all.

Söefiltri märguanne

Pärast 160 töötundi hakkab LED L5 vilkuma.

Selle märguande ilmumisel tuleb paigaldatud söefilter välja vahetada.

Märguande lähtestamiseks hoidke klahvi T1 3 sekundit all.

Mõlema filtri samaaegse märguande korral näitab LED L5 märguandeid kordamööda ehk põleb 3 sekundit ja seejärel vilgub 3 korda.

Lähtestamiseks tehke eespool kirjeldatud toimingut kaks korda.

Esimesel korral lähtestatakse rasvafiltri märguanne, teisel korral söefiltri märguanne.

Standardrežiimis ei ole söefiltri märguanne aktiivne.

Kui kasutatakse filtreeriva versiooniga õhupuhastit, peab söefiltri märguanne olema lubatud.

Söefiltri märguande aktiveerimine:

Lülitage öhupuhasti välja ja hoidke nuppe T1 ja T4 korraga 3 sekundit all.

LEDid L1 ja L2 vilguvad 5 sekundit.

Söefiltri märguande inaktiveerimine:

Lülitage öhupuhasti välja ja hoidke nuppe T1 ja T4 korraga 3 sekundit all.

LED L1 vilgub 2 sekundit.

Temperatuurialarm

Öhupuhasti on varustatud temperatuurianduriga, mis käivitab mootori 3. kiirusel, kui temperatuur juhtpaneeli piirkonnas on liiga kõrge.

Häireseisundist annab märku see, et LEDid L1, L2 ja L3 vilguvad järjest.

See seisund püsib seni, kuni temperatuur langeb alla häireläve.

Režiimist saate väljuda, vajutades nuppu T1 või T2.

Iga 30 sekundi järel kontrollib andur juhtpaneeli ala õhu temperatuuri.

HOOLDUS

- Puhastamine: Puhastamiseks tohib kasutada ainult neutraalse vedela puhastusvahendiga niisutatud lappi. Puhastamiseks ei tohi kasutada tööriistu ega -vahendeid.

XA Rasvafilter: Filtrit tuleb puhastada kord kuus (või kui filtri küllastumise märguanne – kui see on õhupuhastil olemas – teavitab vajadusest puhastada). Peske seda käsitsi ja mittesööbiva pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese pesutsükliga.

Metallist rasvafiltri pesemisel nõudepesumasinas võib selle värvus muutuda, kuid see ei muuda kuidagi filtri tööomadusi.

- Rasvafilter eemaldab õhust toiduvalmistamisel tekkivad rasvaosakesed. Metallist rasvafiltri pesemisel nõudepesumasinas võib selle värvus muutuda, kuid see ei muuda kuidagi filtri tööomadusi.

- Söefilter (ainult filterversioonil): Kassett tuleb vahetada välja vähemalt iga nelja kuu tagant. Seda EI SAA pesta ega taastada. Nagu joonistel näidatud, eemaldage rasvafiltrid, asetage mölemale küljele üks söefilter ja kinnitage see toote külge. Pange rasvafiltrid tagasi.

Valgustus

- Valgustussüsteem põhineb LED-tehnoloogial. LED-id tagavad optimaalse valgustuse, nende eluiga on kuni kümme korda pikem kui traditsioonilistel lampidel ja need võimaldavad säästa 90% elektrit.

- Valgustussüsteem : Kasutaja ei saa valgustussüsteemi ise välja vahetada, rikete korral pöörduge müügijärgse teeninduse poole.

KASUTUSELT KÖRVALDAMINE

See seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EÜ, UK SI 2013 nr 3113, elektri- ja elektroonikaseadmete jäätmed (WEEE).

Tagage toote nõuetekohane utiliseerimine. Kasutaja saab aidata vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele. Tootel või sellega kaasas oleval dokumentatsioonil olev sümbol näitab, et toodet ei tohi käsitleda olmeprügina, vaid see tuleb anda ümbertöötlemiseks elektri- ja elektroonikaromude kogumispunkti. Kõrvaldage toode, järgides kohalikke jäätmekäitlusnõudeid. Lisateavet toote käitlemise, taaskasutuse ja ümbertöötluse kohta saab kohalikust asjakohasest ametist, olmejäätmete kogumispunktist või poest, kust toote ostsite.

Pakendimaterjal on 100% taaskasutatav ja tähistatud taaskasutussümboliga

MÄÄRUSED

Seade on projekteeritud ja valmistatud ning seda on katsetatud kooskõlas järgmiste ohutusstandarditega: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ELEKTROMAGNETILINE ÜHILDUVUS: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

TÖRKED SEADME TÖÖS

Kui midagi ei tööta, tehke enne müügijärgsesse teenindusse helistamist paar lihtsat kontrolli.

• Kui õhupuhasti ei tööta

Veenduge, et

– ei ole elektrikatkestust

- kiirus on valitud

- Kui õhupuhasti töötab halvasti

Veenduge, et

– valitud pöörlemiskiirus on eralduva suitsu ja auru eemaldamiseks piisav

– köök on piisavalt ventileeritud, et võimaldada õhu sissevõttu.

– söefilter ei ole ära kulutatud (filtreerimisversiooniga õhupuhasti korral).

- Kui õhupuhasti lülitub tavapärase töö käigus välja

Veenduge, et

– ei ole elektrikatkestust

– ei ole tööle läinud omnipolaarne katkestusseade

Kui seade ei tööta ootuspäraselt, siis enne tehnilise abi poole pöördumist eemaldage seade vähemalt 5 sekundiks vooluvõrgust, võttes pistiku pesast välja ja pannes seejärel tagasi. Kui tõrge sellega ei kao, võtke ühendust tehnilise abiga.

TEHNILISED ANDMED

Kõrgus (cm) Laius (cm) Sügavus (cm)	Väljalasketoru Φ (cm)
23,1 51,4 28,25 15

C€

Tootega mitte kaasas olevad komponendid

Saate alla laadida ohutusjuhised, kasutusjuhendi, tehnilised ja elektriühendust puudutavad andmed mitmel moel.

• Külastage veebisaiti docs.whirlpool.eu
- Kasutage QR-koodi

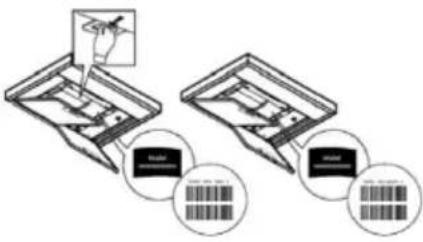

- Lisaks võite võtta ühendust müügijärgse teenindusega (garantiidokumendis tood telefoninumbril). Teeninduskeskusesse pöördudes tuleb teil teatada toote identifitseerimiskoodid.
