WCT3 64 FLB X - õhupuhasti WHIRLPOOL - Tasuta kasutusjuhend

Mark	Whirlpool
Mudel	WCT3 64 FLB X
Toote tüüp	Imi- ja filtratsioonikubu
Kõrgus (cm)	32,2
Laius (cm)	52
Sügavus (cm)	28,25
Õhutusava läbimõõt (cm)	15
Toiteallikas	220-240 V ~ 50 Hz
Imemisvõimsus	3 kiirust
Valgustus	LED (kasutaja poolt mittevahetatav)
Juhtimistüüp	Nupud (valgustuse sisse/välja, võimsuse valik)
Rasvafilter	Metallist, nõudepesumasinas pestav (iga kuu)
Söefilter	Ümmargune, vahetada iga 4 kuu tagant (mittupestav)
Kasutusala	Kodune
Minimaalne kaugus pliidist (elekter/gaas)	45 cm / 50 cm
Väljatõmbeversioon	Väljatõmme läbi kanali (ei kuulu komplekti)
Filtreerimisversioon	Vajab aktiivsöe komplekti (valikuline)
Paigaldus	Kvalifitseeritud spetsialisti poolt
Hooldus	Niiske lapp neutraalse pesuvahendiga, mitte abrasiivsed vahendid
Ohutus	Enne hooldust vooluvõrgust lahutada, mitte leegitsevaid toite kasutada kubu all
Lambi vahetamine	Võtke ühendust klienditeenindusega
Vastavus	WEEE direktiiv 2012/19/EÜ

Korduma kippuvad küsimused - WCT3 64 FLB X WHIRLPOOL

Kuidas puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada kord kuus. Kasutage mitteagressiivset pesuvahendit käsitsi või nõudepesumasinas madalal temperatuuril ja kiirprogrammiga. Tõmmake vedruga käepidet selle eemaldamiseks.

Millal tuleb söefiltrit vahetada?

Söefiltrit tuleb vahetada maksimaalselt iga nelja kuu tagant (või kui küllastusnäidik seda näitab). Seda ei saa puhastada ega taastada. Eemaldamiseks keerake vastupäeva.

Kuidas vahetada LED-pirni?

LED-valgustussüsteemi ei saa kasutaja ise vahetada. Rikke korral võtke ühendust volitatud klienditeenindusega.

Mida teha, kui kubu ei tööta?

Kontrollige, kas elektrikatkestust pole ja kas kiirus on valitud. Kui probleem püsib, ühendage kubu 5 sekundiks vooluvõrgust ja ühendage uuesti. Kui probleem jätkub, võtke ühendust klienditeenindusega.

Milline on minimaalne kaugus kubu ja pliidi vahel?

Minimaalne kaugus on elektripliidil 45 cm ja gaasi- või segapraadimispliidil 50 cm. Järgige pliidi tootja juhiseid, kui need määravad suurema kauguse.

Kuidas lülituda väljatõmbeversioonilt filtreerimisversioonile?

Kubu kasutamiseks filtreerimisversioonis paigaldage tarvikukomplekt, mis sisaldab aktiivsöefiltrit. Eemaldage söefilter, kui see on väljatõmbeversioonis juba paigaldatud. Järgige kasutusjuhendit.

Kas ma saan kubu kasutada ilma filtrita?

Ei, ärge kunagi kasutage kubu ilma resti ja filtriteta, mis on korralikult paigaldatud. See võib põhjustada elektrilöögi ja tuleohtu.

Miks kubu teeb müra?

Müra võib olla põhjustatud suurest imemiskiirusest, liiga pikast väljatõmbekanalist või liiga paljudest pööretest. Veenduge, et kanal on õige läbimõõduga (15 cm) ja võimalikult lühike.

Kuidas kubu õigesti paigaldada?

Paigalduse peab tegema kvalifitseeritud personal. Kasutage kaasasolevaid kinnituskruvisid. Järgige minimaalseid ohutuskaugusi ja ühendage kubu juurdepääsetavasse pistikupessa, mis on varustatud sobiva kaitselülitiga.

Mida teha rikke korral ja kuidas klienditeenindusse ühendust võtta?

Kui kubu ei tööta pärast põhikontrolle, ühendage see 5 sekundiks vooluvõrgust ja ühendage uuesti. Kui probleem püsib, võtke ühendust klienditeenindusega (number garantiilehel). Esitage andmesildi koodid.

KASUTUSJUHEND WCT3 64 FLB X WHIRLPOOL

- Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.

- Puhastamise ja hoolduse ajal kasutage töökindaid.

- Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.

- Lapsi peab valvama ja nad ei tohi masinaga mängida.

- Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

- Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

- Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

- Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.

- Kubu all ei tohi toidukasutamisel kasutada leeke.

- Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist.

TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

- Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.

- Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.

- Õhupuhasti sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või muudel kütustel töötavate seadmete suitsu.

⚠ TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

- Ärge kasutage õhupuhastit, kui pirnid ei ole nõuetekohaselt paigaldatud – elektrilöögioht.

- Ärge kasutage õhupuhastit ilma võreta!

- Õhupuhastit ei tohi kunagi kasutada toetuspinnana, välja arvatud juhul, kui see on eraldi välja toodud.

- Paigaldamisel kasutage kaasasolevaid kinnituskruvisid; kui neid pole kaasas, ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vastava väljaõppega inimese poole.

⚠ TÄHELEPANU! Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti ega muud automaatselt aktiveeruvat seadet.

Hoidke alla 3-aastased lapsed seadmest eemal. Ilma täiskasvanu pideva järelevalveta hoidke seade alla 8-aastastele lastele kättesaamatus kohas.

TÄHELEPANU! Seade ei ole ette nähtud sisselülitamiseks välise seadme või eraldiseisva kaugjuhtimissüsteemiga. Seadme kasutamine ei eelda eriväljaõpet. Ärge kasutage seadet õues. Vigastuste vältimiseks peaks seadet teisaldama ja paigaldama vähemalt kaks inimest. Seadme peaks paigaldama, sealhulgas looma vajaduse korral vee- (kui see on ette nähtud) ja elektriühenduse ning tegema parandustöid vastava väljaõppega tehnik.

Pärast seadme paigaldamist hoidke pakkematerjali (plastkotid, vahtplast jne) lastele kättesaamatus kohas, sest need võivad põhjustada lämbumisohtu.

Ärge kasutage seadet märgade kätega ega paljajalu.

Seadet on keelatud kasutada auruga puhastamiseks – elektrilöögioht.

Pakkematerjal on 100% taaskasutatav ja märgistatud taaskasutamise sümboliga.

Õhupuhasti kujundus võib erineda selles brošüüris toodud joonistest, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

Järgige täpselt käesolevas juhendis antud juhiseid. Tootja ei vastuta seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde. • Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.
• Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 50 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

ELEKTRIVÕRKU ÜHENDAMINE

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

⚠ TÄHELEPANU! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Kui kaablil ei ole pistikut, ühendage juhtmed, juhindudes sellest tabelist:

Võrgupinge ja -sagedus

Kontrollige andmeid õhupuhasti sees asuvalt andmesildilt.

Juhtmete ühendamine

N : sinine

L : pruun

Toitekaabli väljavahetamine

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnoabi poole.

ÕHU VÄLJASUUNAMINE

(väljatömberežiimi puhul)

Ühendage õhupuhasti väljatõmbeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). ! Vältige toru ristlõike olulist muutumist. ! Juhul kui neid nõudeid eiratakse, keeldub tootja igasugusest vastutusest.

FILTREERIMINE VÕI VÄLJATÕMME?

! Õhupuhasti on väljatõmberežiimil kasutamiseks valmis.

Et puhastada õhku filtritega, tuleb paigaldada vastav lisavarustuse komplekt.

Kontrollige kasutusjuhendi esimestelt lehekülgedelt, kas lisavarustuse komplekt on tootega kaasas või tuleb see eraldi soetada.

Tähelepanu! Juhul kui lisavarustus on tootega kaasas, võivad aktiivsõefiltrid juba õhupuhastisse paigaldatud olla.

Kasutusjuhendist leiate ka juhised, kuidas asendada õhupuhasti äratõmbesüsteem filtreerimissüsteemiga.

Väljatõmbesüsteem

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

⚠ TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

⚠ TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Filtreerimissüsteem

Välja tömmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

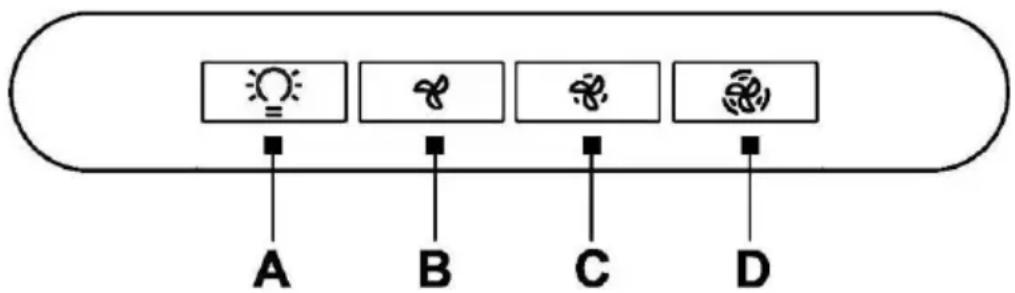

JUHTPANEEL

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti eesküljel olevaid lüliteid.

A. Valguse sisse- ja väljalülitamise lüliti B. Sisse- ja väljalülitamise ning 1. kiiruse valimise lüliti (vähese auru ja suitsu puhul) B+C. 2. kiiruse valimine (keskmise auru- ja suitsukoguse puhul) B+D. 3. kiiruse valimine (rohke auru ja suitsu puhul)

HOOLDUS

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafiltrite hooldus

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel: olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem (olemasolu korral) näitab, et seda tuleb teha).

Seda EI TOHI pesta ega taasaktiveerida.

Ummargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataks mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Lambipirnide väljavahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Kasutaja ei saa valgustussüsteemi ise välja vahetada, rikete korral pöörduge müügijärgse teeninduse poole.

TOOTE KASUTUSELT KÕRVALDAMINE

Seade on märgistatud direktiivi 2012/19/EC - UK SI 2013 No.3113 (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülitage õhupuhasti minimaalkiirusel sisse kohe, kui olete hakanud sööki valmistama, ning laske sellel töötada paar minutit pärast toidu valmimist. Suurendage töökiirust vaid suure suitsu või auru korral ning kasutage intensiivrežiimi ainult hädavajaduse korral. Vahetage vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhastage vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutage juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

TÕRKED SEADME TÖÖS

Kui näib, et miski ei tööta, siis enne klienditeenindusse helistamist tehke läbi need lihtsad kontrollkatsed.

• Kui õhupuhasti ei tööta,

kontrollige, kas

– elektriühendus ei ole katkenud; – on valitud üks võimalikest kiirusastmetest.

- Kui õhupuhasti töötab halvasti, kontrollige, kas

• valitud mootorikiirus on tekkiva suitsu ja auru eemaldamiseks piisav;
• köögis on seadme töötamiseks piisavalt õhku;
• Söefilter ei vaja väljavahetamist (filtriga õhupuhasti puhul).

Kui õhupuhasti lülitub töötamise ajal välja, kontrollige, kas

elektriühendus on olemas; vooluvõrgu kaitse on töökorras.

Kui seadme töös esineb tõrkeid, siis enne klienditeenindusse pöördumist eraldage seade vooluvõrgust, tõmmates pistiku pistikupesast vähemalt viieks sekundiks välja, ning seejärel ühendage seade uuesti. Kui tõrge ei kao, võtke ühendust klienditeenindusega.

TEHNILISED ANDMED

Kõrgus (cm)	Laius (cm)	Sügavus (cm)	Väljalasketorude läbimõõt (cm)
32,2	52	28,25	15

Saate alla laadida ohutusjuhised, kasutusjuhendi, tehnilised ja elektriühendust puudutavad andmed mitmel moel.

• Külastage meie kodulehte docs.whirlpool.eu
• Kasutage QR-koodi
• Samuti võite võtta ühendust meie teeninduskeskusega (telefoninumbri leiate garantiilehelt). Teeninduskeskusesse pöördudes tuleb teil teatada toote identifitseerimiskoodid.
