Produkttype	Kjøkkenvifte
Merke	Whirlpool
Modell	WCT 84 FLYX
Høyde (cm)	17,2
Bredde (cm)	49,3 - 69,3
Dybde (cm)	25,7
Avtrekksrørets diameter (cm)	12,5
Bruksversjoner	Aspirerende eller filtrerende (kullfilterkit valgfritt)
Antall sugetrinn	3 (min, mid, maks)
Belysning	LED 3W, sokkel E14
Type fettfilter	Metall, oppvaskmaskinvennlig
Rengjøringsfrekvens for fettfilter	En gang per måned
Type kullfilter	Sirkulært, ikke rengjørbart, byttes maks hver 4. måned
Minste sikkerhetsavstand (elektrisk komfyr)	50 cm
Minste sikkerhetsavstand (gass- eller kombikomfyr)	65 cm
Strømforsyning	Se typeskiltet inne i viften
Viktige sikkerhetsinstruksjoner	Koble fra før vedlikehold, ikke bruk uten filter, tilstrekkelig lufting ved bruk sammen med gassapparater
Utvendig vedlikehold	Fuktig klut med nøytralt rengjøringsmiddel, ikke slipemidler eller alkohol
Emballasjemateriale	100% resirkulerbart
Garanti og assistanse	Whirlpool kundeservice, produktkoder på typeskiltet

Ofte stilte spørsmål - WCT 84 FLYX WHIRLPOOL

Hvordan rengjøre fettfilteret?

Metallfettfilteret må rengjøres en gang per måned. Bruk milde rengjøringsmidler for håndvask eller i oppvaskmaskin på lav temperatur og kort program. For å demontere, trekk i fjærhendelen. Vask i oppvaskmaskin kan misfarge filteret, men påvirker ikke ytelsen.

Når må kullfilteret skiftes?

Kullfilteret må byttes maks hver fjerde måned, eller når metningsindikatorsystemet (hvis tilstede) signaliserer det. Det kan ikke rengjøres eller regenereres.

Hva er minste avstand mellom viften og komfyren?

Minste avstand mellom kokeplate og viftens nederste del er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Følg alltid komfyrprodusentens instruksjoner hvis de angir en større avstand.

Kan jeg bruke viften i filtrerende versjon uten å kjøpe kit?

Nei, for å bruke viften i filtrerende modus må du installere et tilbehørssett som inkluderer et aktivt kullfilter. Sjekk i de første sidene av håndboken om settet følger med eller må kjøpes separat.

Hvordan skifte LED-pære?

Koble apparatet fra strømnettet. Sørg for at lampene er kalde. Fjern sugestativet for å få tilgang til pæren. Bruk kun LED-pærer på maks 3W, sokkel E14 (type ILCOS D). Sett tilbake griller etter utskifting.

Hva gjør jeg hvis viften ikke fungerer i det hele tatt?

Sjekk at det ikke er strømbrudd og at en sugehastighet er valgt. Hvis problemet vedvarer, koble fra strømmen i 5 sekunder og koble til igjen. Kontakt kundeservice hvis feilen fortsetter.

Hvordan bytte fra aspirerende til filtrerende versjon?

Viften leveres klar for aspirerende bruk. For filtrerende versjon, installer aktivt kullfilter som følger med i settet (eller kjøpes separat). Fjern kullfilteret hvis viften var i aspirerende modus. Følg monteringsinstruksjonene i håndboken.

Hvilken type rengjøringsmiddel skal brukes til utvendig rengjøring?

Bruk kun en fuktig klut med nøytralt flytende rengjøringsmiddel. Ikke bruk slipemidler, alkohol eller damprensere for å unngå elektrisk fare.

Hvorfor lager viften mer støy enn vanlig?

Økt støy kan skyldes et avtrekksrør med mindre diameter enn koblingsflensen, eller for mange/bratte bend. Bruk slange med anbefalt diameter (12,5 cm) og begrens antall bend til maks 90° vinkel.

Kan jeg la viften stå på kontinuerlig?

Det anbefales å slå på viften på lav hastighet under matlaging og la den gå noen minutter etterpå. Bruk høye hastigheter kun ved mye damp eller røyk. Dette reduserer miljøpåvirkning og støy.

BRUKSANVISNING WCT 84 FLYX WHIRLPOOL

Ledningsnettets spenning og frekvens

Produktet er designet, testet og produsert i henhold til:

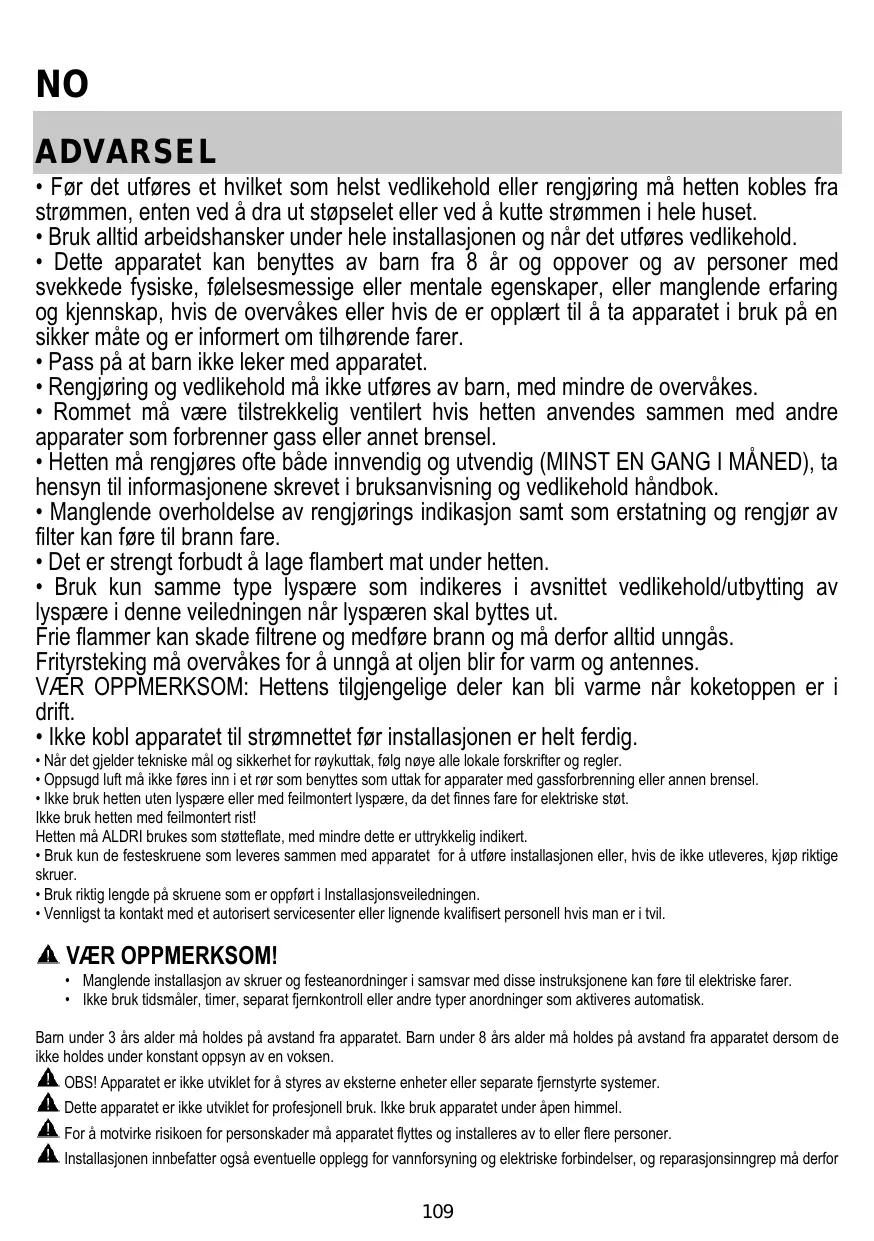

• Før det utføres et hvilket som helst vedlikehold eller rengjøring på hetten, kobles den fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, sensoriske eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

Pass på at barn ikke leker med apparatet.

• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte, både innvendig og utvendig (minst en gang i måneden), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjon, erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspære som angitt i avsnittet om vedlikehold/utskifting av lyspære i bruksanvisningen når lyspæren skal byttes.

Åpne flammer kan skade filtrene og forårsake brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

Vær oppmerksom: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykavtrekk, følg nøye alle lokale forskrifter og regler.
• Oppsuget luft må ikke føres inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspærer eller med feilmonterte lyspærer, da det er fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Barn under 3 års alder må holdes på avstand fra apparatet. Barn under 8 års alder må holdes på avstand fra apparatet dersom de ikke holdes under konstant oppsyn av en voksen.

OBS! Apparatet er ikke utviklet for å styres av eksterne enheter eller separate fjernstyringssystemer. Dette apparatet er ikke utviklet for profesjonell bruk. Ikke bruk apparatet under åpen himmel. For å motvirke risikoen for personskader må apparatet flyttes og installeres av to eller flere personer. Installasjonen innbefatter også eventuelle opplegg for vannforsyning og elektriske forbindelser, og reparasjonsinngrep må derfor

utføres av kvalifisert personell.

Når installasjonen er fullført må alt emballasjemateriell (plast, styrenplast osv.) holdes på avstand fra barn. Dette for å unngå kvelningsrisiko.

Apparatet må ikke brukes av våte personer eller personer med våte føtter.

Ikke bruk apparatet til dampvask - risiko for elektriske støt.

Emballasjemateriell er 100% resirkulerbart og avmerket med gjenvinningssymbol.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med. - Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet. - Ikke utfør elektriske eller mekaniske endringer på produktet eller avtrekksrøret. - Før man fortsetter med installasjonen av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 50 cm når det gjelder elektriske koketopper og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokapparat opererer med en større avstand, må dette overholdes.

ELEKTRISK TILKOBLING

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen er utilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning II, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Nettets spenning og frekvens

Vær oppmerksom på verdien på merkeetiketten innenfor avtrekkshetten.

Kopling av ledning

N: blå

L: brun

Utbytte av strømforsyning ledning

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.

AVTREKK AV LUFT

(for sugende versjoner)

Koble ventilatoren til røret og avtrekksåpningen i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et så kort rør som mulig. Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90 grader). Unngå drastiske endringer i rørets tverrsnitt.

Selskapet fratar seg eventuelt ansvar dersom slike veiledninger ikke blir tatt i bruk.

Din hette er klar for å bli tatt i bruk med sugende funksjon.

For å bruke hetten i filtreringsfunksjon må man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom på første sider av bruksanvisningen dersom nødvendig EKSTRA UTSTYR er allerede gitt ved salget, eller dersom den må kjøpes separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, kan filteranlegget basert på bruk av aktivt kull være installert på forhånd på hetten. Informasjonene for forandring av hetten fra sugende bruk til filtreringsbruk er allerede skrevet i denne bruksanvisningen.

Sugende versjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Filtrerende versjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

FUNKSJONER

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Vedlikehold av fettfilteret

Vedlikehold av kullfilter

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer eller mindre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjøres.

I alle tilfeller er det nødvendig å skifte ut patronen minst hver 4. måned (eller når indikatoren for metning av filteret viser at det er nødvendig, hvis det er en slik indikator på modellen).

Det kan IKKE vaskes eller benyttes om igjen

Sirkulært kullfilter

Utskifting av lyspære

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Ta vekk gitteret for å åpne lamperommet.

Shift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EF, Waste Electrical and Electronic Equipment (WEEE). Ved å sikre at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirene som følger med, viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for avfallshåndtering. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte lokale myndigheter, renovasjonsselskapet for husholdningsavfall eller butikken der du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorviften på minimum hastighet når du starter matlagingen, og la den gå i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp, og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilteret når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilteret når det er nødvendig for å opprettholde optimal effektivitet for fettfilteret. Bruk maksimal diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

FEIL VED BRUK

Dersom feil oppstår ved bruk, før du kontakter kundeservice, sjekk følgende:

• Motorhastigheten som er valgt, er i stand til å fjerne mengden røyk og damp som er til stede. Kjøkkenet er ventilert nok til å bidra til luftoppsuging.
• Kullfilter/DD er oppbrukt (ved hetten i filteringsfunksjon).
• Dersom hetten har slått seg av ved vanlig bruk:

Verifiser at:

• Brudd i strømforsyning ikke har tatt sted.
• Omnipolar av sperre system/DD

Dersom det oppstår feil ved vanlig idriftsettelse før du tar kontakt med kundeservice, slå av strømforsyningen i minst 5 sekunder ved å trekke ut strømkontakten og deretter koble den på igjen. Dersom feilen fortsetter, ta kontakt med kundeservice.

TEKNISKE DATA

Høyde (cm)	Bredde (cm)	Dybde (cm)	Ø ved uttaksrøret (cm)
17,2	49,3-69,3	25,7	12,5

CE

Utstyr som følger med ved kjøp

Du kan finne sikkerhetsinstruksene, brukerhåndboken, produktkortet og energidata ved:

• Besøk vårt nettsted docs.whirlpool.eu
• Ved å benytte QR-koden. Alternativt kan du kontakte vår

Ettersalgsservice (se telefonnummer i garantiheftet). Når du kontakter vår ettersalgsservice, vennligst oppgi kodene du finner på produktets typeskilt.
