Produkttyp	Dunstabzugshaube
Marke	Whirlpool
Modell	WCT 84 FLYX
Höhe (cm)	17,2
Breite (cm)	49,3 - 69,3
Tiefe (cm)	25,7
Durchmesser des Abluftrohrs (cm)	12,5
Nutzungsvarianten	Abluft- oder Umluftbetrieb (Aktivkohlefilter optional)
Anzahl der Gebläsestufen	3 (min, mittel, max)
Beleuchtung	LED 3W, Sockel E14
Typ des Fettfilters	Metall, spülmaschinengeeignet
Reinigungsintervall des Fettfilters	Einmal pro Monat
Typ des Aktivkohlefilters	Rund, nicht reinigungsfähig, alle 4 Monate max. ersetzen
Mindestsicherheitsabstand (Elektroherd)	50 cm
Mindestsicherheitsabstand (Gas- oder Mischherd)	65 cm
Stromversorgung	Siehe Typenschild im Inneren der Dunstabzugshaube
Wichtige Sicherheitshinweise	Vor Wartung vom Netz trennen, nicht ohne Filter verwenden, ausreichende Belüftung bei Nutzung mit Gasgeräten
Außenreinigung	Feuchtes Tuch mit mildem Reinigungsmittel, keine Scheuermittel oder Alkohol
Verpackungsmaterial	100% recycelbar
Garantie und Kundendienst	Whirlpool Kundendienst, Produktcodes auf dem Typenschild

Häufig gestellte Fragen - WCT 84 FLYX WHIRLPOOL

Wie reinige ich den Fettfilter?

Der Metallfettfilter muss einmal monatlich gereinigt werden. Verwenden Sie milde Reinigungsmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und kurzem Programm. Zum Ausbauen den Federgriff ziehen. Das Waschen im Geschirrspüler kann den Filter verfärben, beeinträchtigt jedoch nicht seine Leistung.

Wann muss der Aktivkohlefilter ersetzt werden?

Der Aktivkohlefilter muss spätestens alle vier Monate oder wenn das Sättigungsanzeigesystem (falls vorhanden) es signalisiert, ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden.

Was ist der Mindestabstand zwischen Dunstabzugshaube und Herd?

Der Mindestabstand zwischen dem Kochgeschirrträger und dem niedrigsten Teil der Dunstabzugshaube beträgt 50 cm bei Elektroherden und 65 cm bei Gas- oder Mischherden. Befolgen Sie stets die Anweisungen des Herstellers des Herdes, wenn diese einen größeren Abstand angeben.

Kann ich die Dunstabzugshaube im Umluftbetrieb nutzen, ohne ein Set zu kaufen?

Nein, um die Dunstabzugshaube im Umluftbetrieb zu nutzen, müssen Sie ein Zubehörset mit einem Aktivkohlefilter installieren. Prüfen Sie in den ersten Seiten der Bedienungsanleitung, ob das Set mitgeliefert wird oder separat erworben werden muss.

Wie ersetze ich die LED-Lampe?

Trennen Sie das Gerät vom Stromnetz. Stellen Sie sicher, dass die Lampen kalt sind. Entfernen Sie das Ansauggitter, um an die Lampe zu gelangen. Verwenden Sie ausschließlich LED-Lampen mit max. 3 W, Sockel E14 (Typ ILCOS D). Setzen Sie das Gitter nach dem Austausch wieder ein.

Was tun, wenn die Dunstabzugshaube gar nicht funktioniert?

Überprüfen Sie, ob kein Stromausfall vorliegt und ob eine Gebläsestufe ausgewählt wurde. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker für 5 Sekunden und stecken Sie ihn wieder ein. Kontaktieren Sie den Kundendienst, wenn der Fehler anhält.

Wie wechsle ich vom Abluftbetrieb zum Umluftbetrieb?

Die Dunstabzugshaube wird für den Abluftbetrieb geliefert. Für den Umluftbetrieb installieren Sie den im Set mitgelieferten (oder separat erhältlichen) Aktivkohlefilter. Entfernen Sie den Aktivkohlefilter, wenn die Haube zuvor im Abluftbetrieb verwendet wurde. Befolgen Sie die Montageanleitung in der Bedienungsanleitung.

Welches Reinigungsmittel für die Außenreinigung verwenden?

Verwenden Sie ausschließlich ein feuchtes Tuch mit einem milden flüssigen Reinigungsmittel. Keine scheuernden Mittel, Alkohol oder Dampfreiniger verwenden, um elektrische Risiken zu vermeiden.

Warum ist die Dunstabzugshaube lauter als gewöhnlich?

Erhöhte Geräusche können durch ein Abluftrohr mit kleinerem Durchmesser als der Anschlussstutzen oder zu viele/starke Bögen verursacht werden. Verwenden Sie ein Rohr mit empfohlenem Durchmesser (12,5 cm) und begrenzen Sie die Anzahl der Bögen auf maximal 90°.

Kann ich die Dunstabzugshaube dauerhaft eingeschaltet lassen?

Es wird empfohlen, die Dunstabzugshaube beim Kochen auf kleinster Stufe einzuschalten und noch einige Minuten nachlaufen zu lassen. Hohe Stufen nur bei starker Dampf- oder Rauchentwicklung verwenden. Dies reduziert die Umweltbelastung und den Geräuschpegel.

BEDIENUNGSANLEITUNG WCT 84 FLYX WHIRLPOOL

DE Betriebsanleitung

FR Mode d'emploi

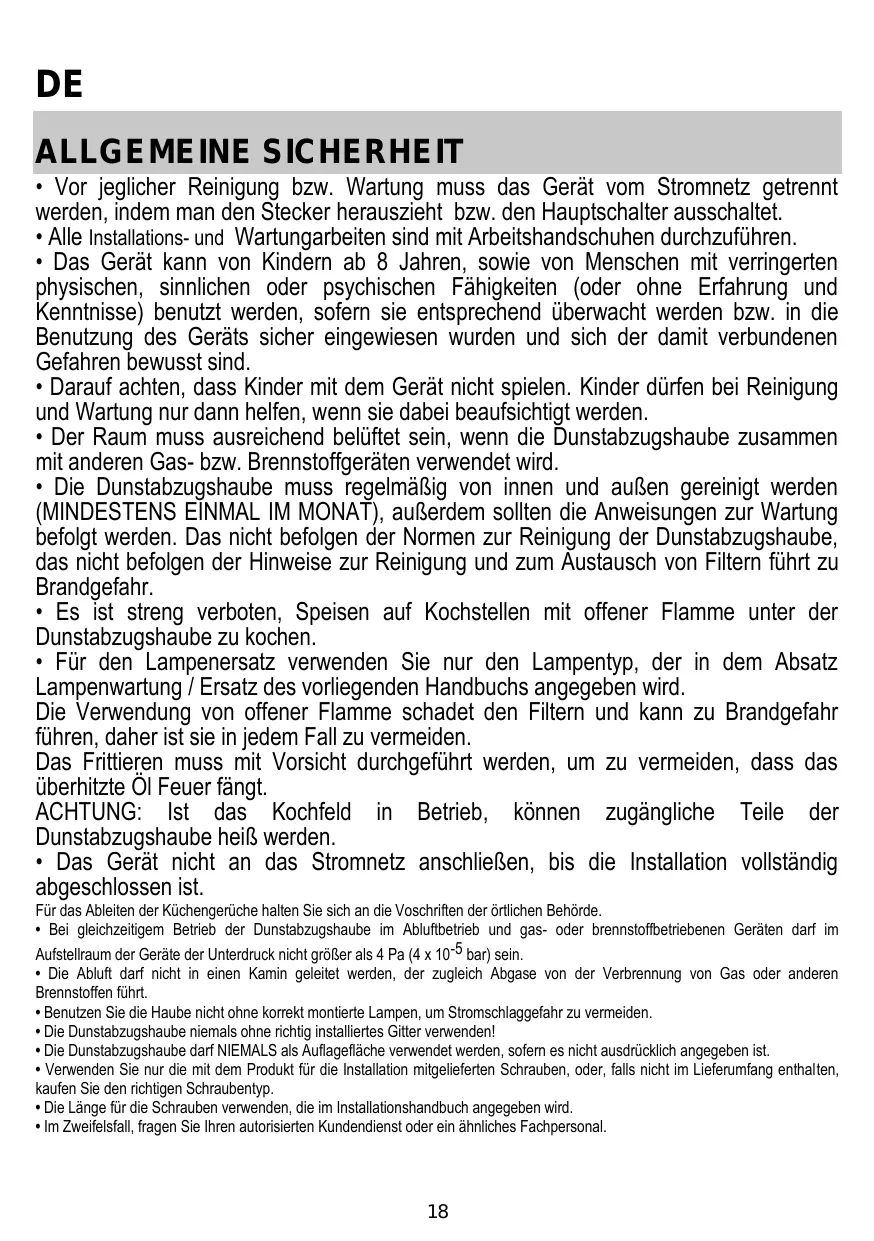

ALLGEMEINE SICHERHEIT

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sind die Anweisungen zur Wartung zu befolgen. Das Nichtbefolgen der Normen zur Reinigung der Dunstabzugshaube sowie das Nichtbefolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Abschnitt Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; dies ist in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt. ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.
• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist. Für das Ableiten der Küchengerüche halten Sie sich an die Vorschriften der örtlichen Behörde.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größer als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden! Die Dunstabzugshaube darf NIEMALS als Ablagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Verwenden Sie die Schraubenlänge, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zu elektrischer Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderen Vorrichtung, die sich automatisch aktiviert, verwenden.

Halten Sie Kinder unter 3 Jahren fern vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite des Geräts halten.

ACHTUNG: Das Gerät darf nicht über ein externes Gerät oder mit einer Fernbedienung in Betrieb gesetzt werden. Dieses Gerät ist nicht für den professionellen Gebrauch. Das Gerät nicht im Freien benutzen. Um Verletzungen zu vermeiden, muss das Gerät von zwei oder mehreren Personen bewegt und installiert werden. Die Installation, die auch Anschluss an das Wasserversorgungsnetz (wenn vorgesehen) und an das Stromnetz beinhaltet, und Reparaturen müssen von Fachpersonal ausgeführt werden.

Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindern aufbewahren, um Erstickungsgefahr zu vermeiden.

Das Gerät nicht benutzen, wenn man nass oder barfuß ist.

Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.

Das Verpackungsmaterial ist 100% recycelbar und mit dem Recycling-Zeichen gekennzeichnet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. - Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde. Wenn das Kabel keinen Stecker hat, die Drähte entsprechend der folgenden Tabelle verbinden:

Netzspannung und Frequenz

Lesen Sie den Wert auf dem Aufkleber mit den

Geräteeigenschaften auf der Innenseite der Kappe.

Verdrahtung

N: Blau

L: Braun

Austausch des Netzkabels

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden. Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°). Starke Änderungen des Rohrdurchmessers sind zu vermeiden. Jegliche Verantwortung wird von der Firma abgelehnt, sollten die Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu können, muss das AKTIVKOHLE-FILTERSYSTEM installiert werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhalten wird.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umlufthaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, das auf Aktivkohle basiert, installieren.

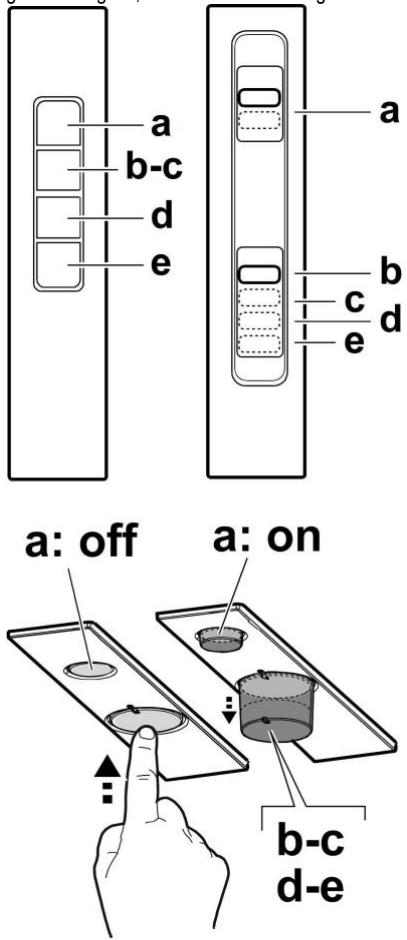

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

a. Schalter ON/OFF Beleuchtung b. Schalter OFF der Absaugfunktion c.-d.-e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! KEINE Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

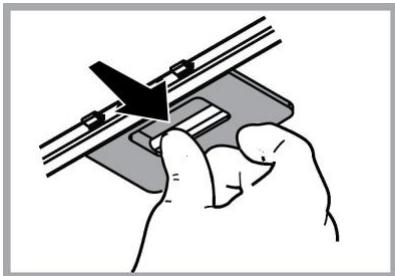

Wartung der Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtereigenschaften jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) ausgewechselt werden.

Er kann NICHT gereinigt oder reaktiviert werden.

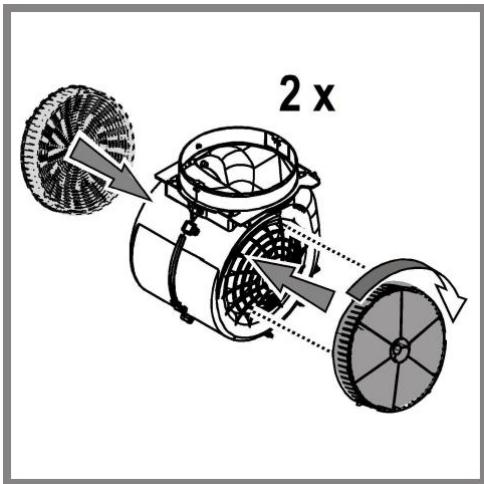

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen.

Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen, um Zugriff auf die Lämpchen zu bekommen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailliertere Angaben, bitte im Blatt "ILCOS D" (alphanumerische Position "1d") im Anhang nachsehen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist dieses Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag zum Schutz der Umwelt und zur Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll kann ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist das Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, führen Sie folgende Kontrollen durch, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht funktioniert:

Prüfen, ob: - ein Stromausfall vorliegt. - eine Geschwindigkeit gewählt wurde.

• Wenn die Leistung der Abzugshaube mangelhaft ist:

Prüfen, ob: - die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht. - die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen. - der Kohlefilter verbraucht ist (bei Umluftversion).

• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.

Prüfen, ob:

• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelöst wurde.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

TECHNISCHE DATEN

Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
17,2	49,3-69,3	25,7	12,5

CE

Teile, die nicht zum Lieferumfang des Produkts gehören

Sie können die Sicherheitshinweise, Bedienungsanleitung, Technischen Daten und Energiedaten wie folgt herunterladen:

• Besuchen Sie unsere Internetseite

docs.whirlpool.eu

• Verwenden Sie den QR-Code
• Alternativ können Sie unseren Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wenn Sie unseren Kundendienst kontaktieren, geben Sie bitte die Codes auf dem Typenschild des Produkts an.
