Tipo de produto	Coifa exaustora
Marca	Whirlpool
Modelo	WCT 84 FLYX
Altura (cm)	17,2
Largura (cm)	49,3 - 69,3
Profundidade (cm)	25,7
Diâmetro do tubo de evacuação (cm)	12,5
Versões de uso	Exaustora ou filtrante (kit carvão ativado opcional)
Número de velocidades de exaustão	3 (mín, méd, máx)
Iluminação	LED 3W, base E14
Tipo de filtro anti-gordura	Metálico, lavável em lava-louças
Frequência de limpeza do filtro anti-gordura	Uma vez por mês
Tipo de filtro de carvão	Circular, não lavável, substituir a cada 4 meses no máximo
Distância mínima de segurança (fogão elétrico)	50 cm
Distância mínima de segurança (fogão a gás ou misto)	65 cm
Alimentação elétrica	Consulte a etiqueta de identificação no interior da coifa
Instruções de segurança importantes	Desligar antes da manutenção, não usar sem filtro, ventilação suficiente se usado com aparelhos a gás
Limpeza externa	Pano úmido com detergente neutro, sem abrasivos nem álcool
Material da embalagem	100% reciclável
Garantia e assistência	Serviço pós-venda Whirlpool, códigos do produto na placa de identificação

Perguntas frequentes - WCT 84 FLYX WHIRLPOOL

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo uma vez por mês. Use detergentes não agressivos à mão ou em lava-louças em baixa temperatura e ciclo rápido. Para desmontá-lo, puxe a alavanca de mola. A lavagem em lava-louças pode descolorir o filtro, mas não afeta seu desempenho.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído no máximo a cada quatro meses, ou quando o sistema de indicação de saturação (se presente) sinalizar. Não pode ser limpo nem regenerado.

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima entre o suporte dos recipientes e a parte mais baixa da coifa é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Sempre siga as instruções do fabricante do fogão se indicarem uma distância maior.

Posso usar a coifa na versão filtrante sem comprar um kit?

Não, para usar a coifa na versão filtrante, você deve instalar um kit de acessórios com um filtro de carvão ativado. Verifique nas primeiras páginas do manual se o kit é fornecido ou deve ser comprado separadamente.

Como substituir a lâmpada LED?

Desligue o aparelho da rede elétrica. Certifique-se de que as lâmpadas estão frias. Remova a grade de exaustão para acessar a lâmpada. Use apenas lâmpadas LED de 3W máx, base E14 (tipo ILCOS D). Recoloque a grade após a substituição.

O que fazer se a coifa não funcionar?

Verifique se não há falta de energia e se uma velocidade de exaustão foi selecionada. Se o problema persistir, desconecte o plugue por 5 segundos e reconecte. Entre em contato com o serviço pós-venda se o defeito continuar.

Como mudar da versão exaustora para a versão filtrante?

A coifa é fornecida pronta para uso na versão exaustora. Para a versão filtrante, instale o filtro de carvão ativado fornecido no kit (ou a comprar). Remova o filtro de carvão se a coifa estava na versão exaustora. Siga as instruções de montagem do manual.

Que tipo de detergente usar para a limpeza externa?

Use exclusivamente um pano umedecido com detergente líquido neutro. Não use produtos abrasivos, álcool, nem aparelhos de limpeza a vapor para evitar riscos elétricos.

Por que a coifa faz mais barulho que o normal?

O ruído aumentado pode ser devido a um duto de evacuação com diâmetro menor que o da flange de conexão, ou a curvas muito numerosas/acentuadas. Use um tubo do diâmetro recomendado (12,5 cm) e limite o número de curvas com ângulo máximo de 90°.

Posso deixar a coifa ligada continuamente?

Recomenda-se ligar a coifa na velocidade mínima durante o cozimento e deixá-la funcionar alguns minutos após. Use as velocidades altas apenas em caso de forte produção de vapor ou fumaça. Isso reduz o impacto ambiental e o ruído.

MANUAL DE UTILIZADOR WCT 84 FLYX WHIRLPOOL

Instruções de uso

Ръководство за употреба

Návod k použití

Brugsanvisning

Käyttöohje

LIGAÇÃO ELÉTRICA

ANOMALIAS DE FUNCIONAMENTO

ANOMALÍAS DE FUNCIONAMIENTO

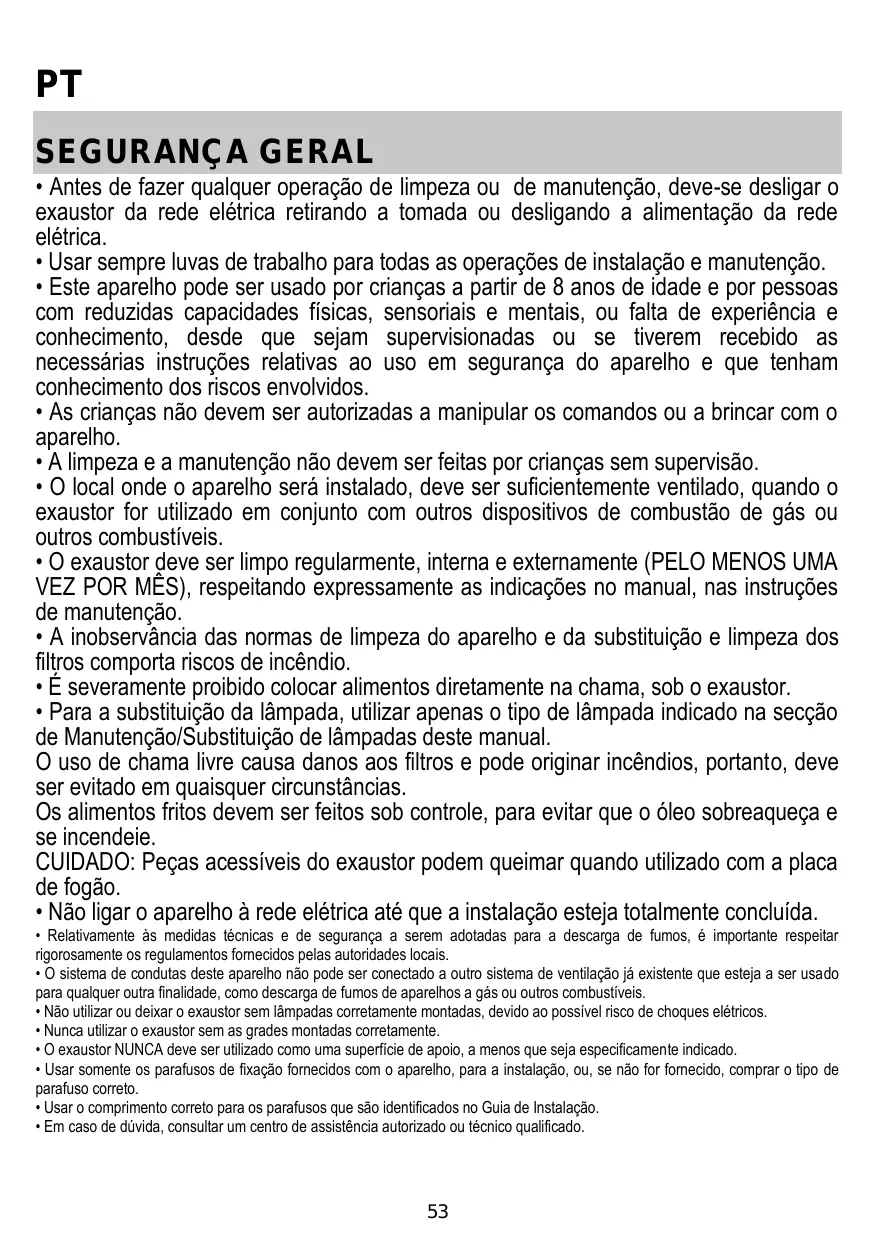

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham compreendido os riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de exaustão do aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou pessoal técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através de um sistema de comando à distância separado. Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre. Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas. A instalação - incluindo quando quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o risco de asfixia.

Não utilize o aparelho quando estiver molhado ou descalço.

Nunca utilize um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.

O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto. Leia cuidadosamente as instruções: aparecem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo antes da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo antes da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, ligue os cabos de acordo com a etiqueta seguinte:

Tensão da rede elétrica e frequência

Consultar o valor indicado na etiqueta de características interior do exaustor.

Ligação de cabo

N: azul

L: castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

(para as versões aspirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da secção do tubo (diâmetro). Caso estas normas não sejam respeitadas, a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunto à base de carvão ativado pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

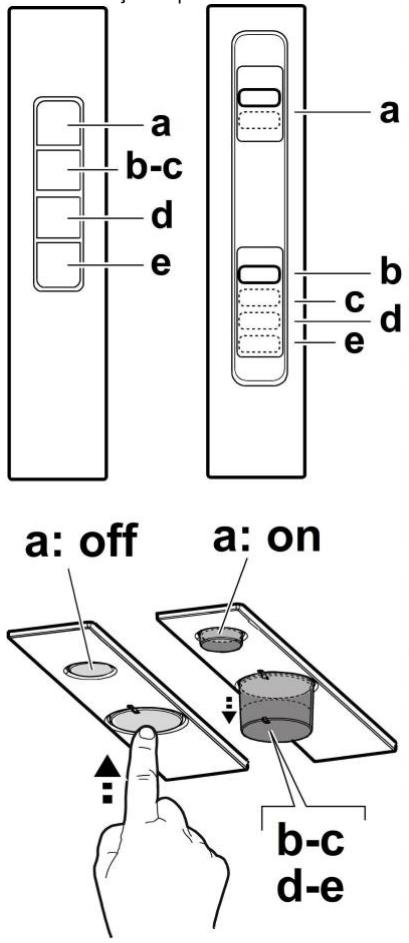

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes b. OFF motores c. - d. - e. Potência mínima de aspiração (c.), média (d.), máxima (e.).

MANUTENÇÃO

Limpeza

Manutenção dos filtros anti-gordura

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indicação da saturação dos filtros - se previsto no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do FILTRO a carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o Sistema de indicação da saturação dos filtros - se previsto no Modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

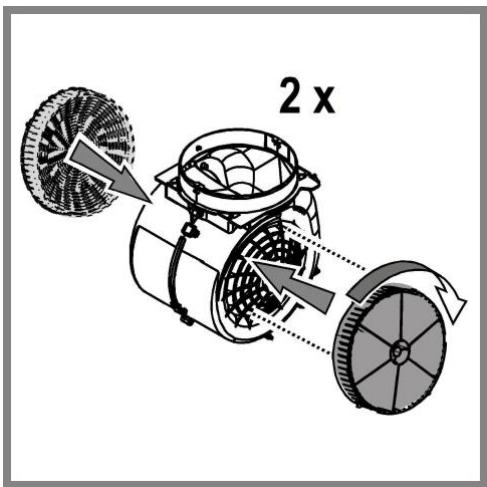

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor; depois disso, vire a peça no sentido dos ponteiros do relógio.

Para a desmontagem, vire no sentido contrário aos ponteiros do relógio.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Tirar a grelha de aspiração para ter acesso à zona das lâmpadas.

Substituir a lâmpada danificada.

Utilizar apenas lâmpadas LED de 3W-E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1d").

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo — no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verificar que:

• não há interrupção de corrente. - foi selecionada uma velocidade.

Se o exaustor tiver uma performance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O FILTRO de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o funcionamento normal:

Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 segundos). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
17,2	49,3-69,3	25,7	12,5

CE

Componentes não fornecidos com o produto.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o site docs.whirlpool.eu
• Utilizando o código QR
• Em alternativa, contacte o seu Serviço

Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o mesmo Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto.

• Este aparelho pode ser utilizado por crianças a partir de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se forem supervisionadas ou tiverem recebido instruções relativas à utilização segura do aparelho e compreenderem os perigos envolvidos. Não deixe as crianças brincarem com o aparelho! A limpeza e a manutenção não devem ser efetuadas por crianças sem supervisão de um adulto.
• O local deve ter ventilação adequada. O aspirador não deve ser utilizado simultaneamente com gás ou outro tipo de combustível.
• O aspirador deve ser limpo com frequência, tanto por fora como por dentro (pelo menos uma vez por mês).
• A manutenção deve ser efetuada de acordo com as instruções do manual de manutenção.
• O não cumprimento das instruções de limpeza do aspirador e de limpeza e substituição dos filtros aumenta o risco de incêndio.
• É estritamente proibido aspirar cinzas quentes com o aspirador.
• Para substituir as lâmpadas, utilize apenas as indicadas na secção "Manutenção/substituição de lâmpadas", conforme especificado no manual de instruções. A utilização de lâmpadas abertas é perigosa para os filtros e pode causar incêndio, por isso deve ser evitada sempre que possível. A aspiração de alimentos quentes deve ser feita sob supervisão, pois o óleo quente pode inflamar. ATENÇÃO: Quando o aspirador está em funcionamento, algumas partes podem aquecer.
• Não ligue o aparelho à corrente elétrica. A ficha só deve ser ligada após a montagem estar concluída.
• No que diz respeito às medidas técnicas de segurança para a eliminação de gases de combustão, recomendamos que cumpra rigorosamente os regulamentos das autoridades locais competentes.
• O ar aspirado não deve ser direcionado para os tubos utilizados para a eliminação de gases de combustão, separadamente ou em conjunto com o aparelho a funcionar com outro tipo de combustível.
• Não utilize nem deixe o aspirador sem as lâmpadas corretamente montadas, devido ao risco de choque elétrico.
• Nunca utilize o aspirador sem a grelha corretamente montada!
• O aspirador nunca deve ser utilizado como suporte, exceto se tal for especificamente indicado.
• Na montagem, utilize apenas os parafusos fornecidos com o aparelho ou, se não houver, compre parafusos adequados.
• Não utilize o aparelho perto de banheiras, chuveiros ou piscinas.
• Em caso de dúvida, contacte o Serviço de Assistência Técnica qualificado.

ATENÇÃO!

• A instalação incorreta dos mecanismos de fixação, de acordo com as instruções, pode provocar risco de choque elétrico.
• Não utilize o aparelho com temporizador, controle remoto ou qualquer outro dispositivo que o ligue automaticamente.

Mantenha o aparelho fora do alcance de crianças com menos de 3 anos. Sem supervisão de um adulto, mantenha o aparelho fora do alcance de crianças com menos de 8 anos.

ATENÇÃO: O aparelho não foi concebido para funcionar através de um dispositivo externo ou de um sistema de controlo remoto. Este aparelho não foi concebido para uso profissional. Não utilize o aparelho ao ar livre. Para evitar o risco de ferimentos em pessoas, este aparelho deve ser instalado por um adulto ou por uma pessoa responsável. A instalação, incluindo a ligação elétrica e as operações relacionadas com a manutenção, deve ser efetuada por pessoal qualificado.

Ao instalar o aparelho, guarde os materiais de embalagem (sacos de plástico, poliestireno, etc.) fora do alcance das crianças, para evitar o risco de asfixia.

Não utilize o aparelho quando estiver molhado ou com os pés descalços.

Nunca utilize o aparelho para aspirar - risco de choque elétrico.

Os materiais de embalagem são recicláveis a 100% e estão marcados com o símbolo de reciclagem.

O aspirador pode ser diferente das imagens apresentadas neste manual, mas independentemente disso, as instruções de utilização, a superfície e a instalação são absolutamente as mesmas.

Respeite rigorosamente as instruções de segurança. O fabricante não assume responsabilidade por eventuais danos, ferimentos ou avarias do aparelho, resultantes do não cumprimento das instruções deste manual. O aspirador foi concebido para aspirar pó e partículas que se soltam do chão, e é adequado para uso doméstico.

Guarde este manual para poder consultá-lo em qualquer momento. Em caso de venda, entrega ou transferência, o manual de utilização deve acompanhar o produto. - Leia atentamente as instruções! Elas contêm informações importantes sobre a instalação, utilização e medidas de segurança. É proibida a realização de alterações elétricas ou mecânicas no produto ou nos tubos de aspiração! - Antes de instalar o aparelho, verifique se não há danos. Se houver, contacte o representante comercial e não proceda à instalação.

A distância entre a superfície sobre a qual são colocados os queimadores para cozinhar e a parte mais baixa do exaustor deve ser de, no mínimo, 50 cm no caso de fogões elétricos e de, no mínimo, 65 cm no caso de fogões a gás ou combinados.

Se nas instruções do aparelho a gás para cozinhar for indicada uma distância maior, esta deve ser respeitada.

LIGAÇÃO ELÉTRICA

A tensão na rede elétrica deve corresponder à tensão indicada na etiqueta com os dados do exaustor, colocada no seu interior. Se o exaustor estiver equipado com ficha, ligue-o a um contato, de acordo com as normas em vigor, em local de fácil acesso após a instalação. Se não estiver equipado com ficha (ligação direta à rede), instale um interruptor de fácil acesso após a instalação, utilizando um interruptor bipolar de acordo com as normas, de modo a garantir a desconexão total da rede em caso de sobretensão da categoria III, em conformidade com as regras de instalação.

ATENÇÃO!

Antes de ligar o exaustor à rede e de verificar se funciona corretamente, verifique se os cabos estão instalados como deve ser.

Se o cabo não estiver equipado com ficha, ligue os fios de acordo com a tabela seguinte:

Tensão da rede

Consulte a etiqueta com as características no interior do exaustor.

N:CNH

L:kaΦpB

Tomada de terra

O exaustor está equipado com um cabo de terra especial; se o cabo estiver danificado, contacte o serviço de garantia para obter um novo.

ABERTURA DO EXAUSTOR

(para exaustor com versão de evacuação)

Ligue o exaustor ao tubo de ar e às aberturas nas paredes. O diâmetro do tubo deve corresponder ao diâmetro do conector para exaustão de ar.

A ligação ao tubo de ar e às aberturas com diâmetro menor reduz a capacidade de aspiração e aumenta significativamente o ruído durante o funcionamento.
