Typ produktu	Okap kuchenny
Marka	Whirlpool
Model	WCT 84 FLYX
Wysokość (cm)	17,2
Szerokość (cm)	49,3 - 69,3
Głębokość (cm)	25,7
Średnica rury wylotowej (cm)	12,5
Wersje użytkowania	Wyciągowa lub pochłaniająca (zestaw z filtrem węglowym opcjonalnie)
Liczba prędkości ssania	3 (min, śred, max)
Oświetlenie	LED 3W, trzonek E14
Typ filtra przeciwtłuszczowego	Metalowy, zmywalny w zmywarce
Częstotliwość czyszczenia filtra przeciwtłuszczowego	Raz w miesiącu
Typ filtra węglowego	Okrągły, nie do czyszczenia, wymieniać maks. co 4 miesiące
Minimalna odległość bezpieczeństwa (kuchenka elektryczna)	50 cm
Minimalna odległość bezpieczeństwa (kuchenka gazowa lub mieszana)	65 cm
Zasilanie elektryczne	Sprawdź tabliczkę znamionową wewnątrz okapu
Ważne wskazówki bezpieczeństwa	Odłączyć przed konserwacją, nie używać bez filtra, zapewnić odpowiednią wentylację w przypadku użytkowania z urządzeniami gazowymi
Konserwacja zewnętrzna	Wilgotna ściereczka z neutralnym detergentem, bez środków ściernych ani alkoholu
Materiał opakowania	100% nadający się do recyklingu
Gwarancja i wsparcie	Serwis posprzedażowy Whirlpool, kody produktu na tabliczce znamionowej

Często zadawane pytania - WCT 84 FLYX WHIRLPOOL

Jak wyczyścić filtr przeciwtłuszczowy?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu. Używaj nieagresywnych detergentów ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Aby zdemontować, pociągnij za sprężynowy uchwyt. Mycie w zmywarce może odbarwić filtr, ale nie wpływa na jego wydajność.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać maksymalnie co cztery miesiące lub gdy system wskaźnika nasycenia (jeśli występuje) to sygnalizuje. Nie można go czyścić ani regenerować.

Jaka jest minimalna odległość między okapem a kuchenką?

Minimalna odległość między podstawą naczyń a najniższą częścią okapu wynosi 50 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych. Zawsze postępuj zgodnie z instrukcjami producenta kuchenki, jeśli wskazują większą odległość.

Czy mogę używać okapu w wersji pochłaniającej bez zakupu zestawu?

Nie, aby używać okapu w wersji pochłaniającej, należy zainstalować zestaw akcesoriów zawierający filtr węglowy. Sprawdź na pierwszych stronach instrukcji, czy zestaw jest dołączony czy trzeba go kupić osobno.

Jak wymienić żarówkę LED?

Odłącz urządzenie od sieci elektrycznej. Upewnij się, że lampy są zimne. Zdejmij kratkę ssącą, aby uzyskać dostęp do żarówki. Używaj wyłącznie żarówek LED o mocy max 3W, trzonek E14 (typ ILCOS D). Po wymianie zamontuj kratkę.

Co zrobić, jeśli okap w ogóle nie działa?

Sprawdź, czy nie ma przerwy w zasilaniu i czy wybrano prędkość ssania. Jeśli problem nadal występuje, odłącz wtyczkę na 5 sekund, a następnie podłącz ponownie. Skontaktuj się z serwisem, jeśli usterka się utrzymuje.

Jak przejść z wersji wyciągowej na pochłaniającą?

Okap jest dostarczany gotowy do użytku w wersji wyciągowej. W wersji pochłaniającej zainstaluj filtr węglowy dostarczony w zestawie (lub do kupienia). Usuń filtr węglowy, jeśli okap był w wersji wyciągowej. Postępuj zgodnie z instrukcjami montażu w instrukcji.

Jakiego detergentu użyć do czyszczenia zewnętrznego?

Używaj wyłącznie wilgotnej ściereczki z neutralnym detergentem w płynie. Nie używaj środków ściernych, alkoholu ani urządzeń do czyszczenia parowego, aby uniknąć ryzyka porażenia prądem.

Dlaczego okap jest głośniejszy niż zwykle?

Zwiększony hałas może wynikać z przewodu odprowadzającego o średnicy mniejszej niż średnica kołnierza przyłączeniowego lub ze zbyt wielu/ostrych kolan. Użyj rury o zalecanej średnicy (12,5 cm) i ogranicz liczbę kolan do kąta maksymalnie 90°.

Czy mogę zostawić okap włączony na stałe?

Zaleca się włączenie okapu na minimalną prędkość podczas gotowania i pozostawienie go włączonego na kilka minut po zakończeniu. Wysokie prędkości stosuj tylko w przypadku dużej ilości pary lub dymu. Zmniejsza to wpływ na środowisko i hałas.

INSTRUKCJA OBSŁUGI WCT 84 FLYX WHIRLPOOL

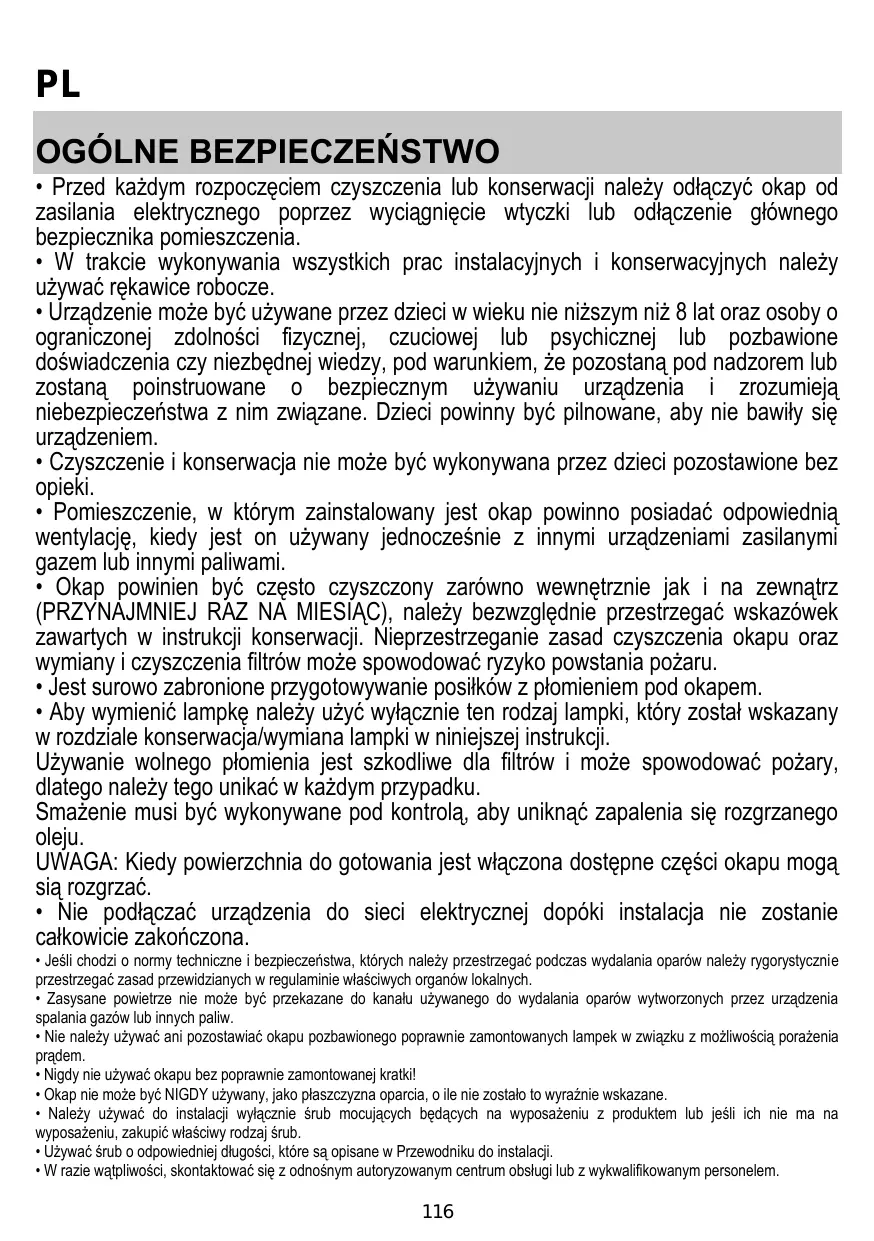

Instrukcja obsługi

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
• Urządzenia mogą być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia i wiedzy, pod warunkiem, że są one nadzorowane lub zostały poinstruowane o bezpiecznym używaniu urządzenia i rozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnętrznie, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy go unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być odprowadzane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.
• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub. Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji. W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA!

• Niezastosowanie śrub i urządzeń montażowych zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Trzymać dzieci poniżej 3 roku życia z dala od urządzenia. Bez ciągłego nadzoru osoby dorosłej, trzymać urządzenie z dala od dzieci poniżej 8 roku życia.

UWAGA: urządzenie nie jest przeznaczone do uruchamiania za pomocą urządzenia zewnętrznego lub oddzielnego systemu zdalnego sterowania. Urządzenie nie jest przeznaczone do użytku profesjonalnego. Nie używać urządzenia na zewnątrz. Aby uniknąć ryzyka obrażeń, urządzenie powinny instalować i przenosić dwie osoby. Montaż, który obejmuje również ewentualne połączenia do zasilania wodą (jeżeli przewidziane) oraz podłączenia elektryczne, jak również interwencje naprawcze, może być wykonywany wyłącznie przez wykwalifikowany personel.

Po zainstalowaniu, przechowywać materiał opakowaniowy (plastikowe elementy, styropian itd.) poza zasięgiem dzieci, aby uniknąć uduszenia.

Nie używać urządzenia, gdy ciało i ręce są mokre lub w gołych stopach.

Nigdy nie używać parowych urządzeń czyszczących - ryzyko porażenia prądem.

Materiał opakowaniowy nadaje się w 100% do recyklingu i jest oznaczony symbolem.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przystępowaniu do instalacji urządzenia należy postępować zgodnie z wskazówkami podanymi w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się z serwisem i nie kontynuować instalacji.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej wewnątrz okapu. Jeśli okap jest wyposażony w wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony w wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Jeżeli kabel nie jest wyposażony w wtyczkę, należy podłączyć przewody zgodnie z poniższą tabelą:

Napięcie sieciowe i częstotliwość

Sprawdzić wartość wskazaną na tabliczce danych, znajdującej się wewnątrz okapu.

Podłączenie przewodu

N: niebieski

L: brązowy

Wymiana kabla zasilającego

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia takiego przewodu, należy go zamówić w biurze obsługi serwisowej.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz ssący).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu. ! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych norm.

FILTRUJĄCY CZY ZASYSAJĄCY?

! Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdzić na pierwszych stronach niniejszej instrukcji, czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu, czy też należy go zakupić osobno.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach dodatkowy system filtrowania na bazie aktywnego węgla może być już zainstalowany na okapie.

Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączącego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

STEROWANIE

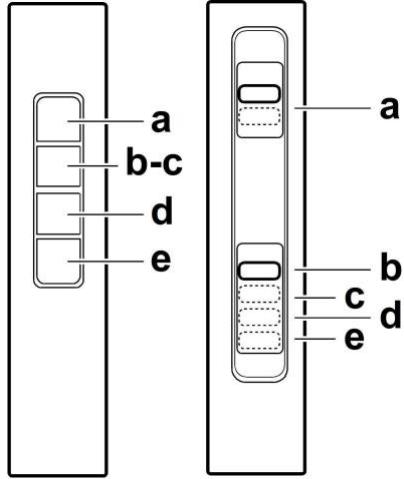

Okap jest wyposażony w panel sterowania z regulacją prędkości zasysania i wyłącznikiem oświetlenia płyty kuchennej.

a. ON/OFF oświetlenie b. OFF silniki c. - d. - e. Moc zasysania minimalna (c.), średnia (d.), maksymalna (e.).

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnym neutralnym środkiem czyszczącym. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW. Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Konserwacja filtrów przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów - jeżeli wasz model okapu posiada wskaźnik - informuje o konieczności ich wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia to jego charakterystycznych cech filtrujących.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności, z jaką jest wykonywane czyszczenie filtra przeciwtłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje konieczność wymiany filtra - jeżeli posiadany model jest wyposażony w taki wskaźnik).

NIE wolno myć ani regenerować filtra.

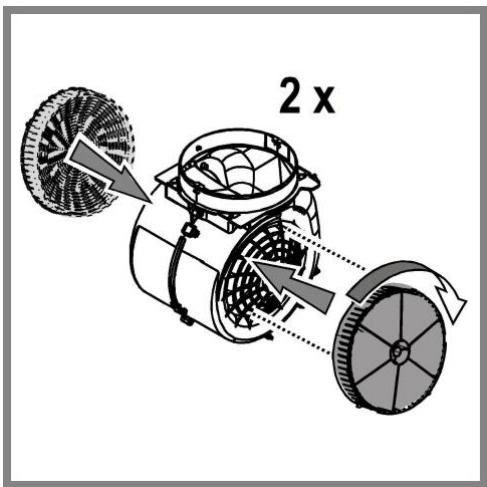

Filtr węglowy okrągły

Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana żarówek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Zdjąć kratownicę celem uzyskania dostępu do gniazda żarówek. Wymienić uszkodzoną żarówkę.

Używać wyłącznie żarówek LED maks. 3W-E14. Więcej szczegółów wskazano w załączniku „ILCOS D" (pozycja alfanumeryczna „1d").

W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

ZLOMOWANIE

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnymi urzędami miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste kontrole:

• Jeśli okap nie działa: Sprawdzić, czy:
• nie nastąpiło przerwanie dopływu prądu.
• została wybrana jakaś prędkość działania.
• Jeśli okap ma słabą wydajność: Sprawdzić, czy:
• Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
• Kuchnia jest wystarczająco przewietrzona, pozwalając na dopływ powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).
• Jeśli okap wyłączył się w trakcie normalnego funkcjonowania: Sprawdzić, czy:
• nie nastąpiło przerwanie dopływu prądu.
• nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez co najmniej 5 sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki, a następnie ponownie je podłączyć. Jeśli nieprawidłowości dalej będą miały miejsce, należy zwrócić się do Serwisu Technicznego.

DANE TECHNICZNE

Wysokość (cm)	Szerokość (cm)	Głowobokość (cm)	Średnica przyzewodu odpradowaz(jjćego) (cm)
17,2	49,3-69,3	25,7	12,5

CE

Komponenty znajdujące się na wyposażeniu razem z produktem

Instrukcje bezpieczeństwa, instrukcje obsługi, karta produktu oraz parametry poboru energii można pobrać:

• Odwiedzając naszą stronę internetową docs.whirlpool.eu używając kodu QR
• Można również skontaktować się z Centrum pomocy technicznej (patrz numer telefonu na karcie gwarancyjnej). Kontaktując się z naszym serwisem technicznym, należy podać kody z tabliczki znamionowej urządzenia.
