WCT 84 FLYX - Digestor WHIRLPOOL - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Whirlpool
Model	WCT 84 FLYX
Výška (cm)	17,2
Šírka (cm)	49,3 - 69,3
Hĺbka (cm)	25,7
Priemer odvodného potrubia (cm)	12,5
Verzie použitia	Odsávacia alebo filtračná (súprava aktívneho uhlia voliteľná)
Počet rýchlostí odsávania	3 (min, stred, max)
Osvetlenie	LED 3W, pätica E14
Typ protitukového filtra	Kovový, umývateľný v umývačke riadu
Frekvencia čistenia protitukového filtra	Raz za mesiac
Typ uhlíkového filtra	Kruhový, neumývateľný, vymeniť max. každé 4 mesiace
Minimálna bezpečná vzdialenosť (elektrický sporák)	50 cm
Minimálna bezpečná vzdialenosť (plynový alebo kombinovaný sporák)	65 cm
Elektrické napájanie	Pozrite sa na štítok s údajmi vo vnútri odsávača
Dôležité bezpečnostné pokyny	Odpojte pred údržbou, nepoužívajte bez filtra, dostatočné vetranie pri používaní s plynovými spotrebičmi
Vonkajšia údržba	Vlhkú handričku s neutrálnym čistiacim prostriedkom, žiadne abrazívne prostriedky ani alkohol
Obalový materiál	100% recyklovateľný
Záruka a servis	Servis Whirlpool, kódy produktu na typovom štítku

Často kladené otázky - WCT 84 FLYX WHIRLPOOL

Ako čistiť protitukový filter?

Kovový protitukový filter sa musí čistiť raz za mesiac. Používajte neagresívne čistiace prostriedky ručne alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Na demontáž potiahnite pružinovú rukoväť. Umývanie v umývačke môže odfarbiť filter, ale neovplyvní jeho výkon.

Kedy treba vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť najneskôr každé štyri mesiace alebo keď to signalizuje systém indikácie nasýtenia (ak je k dispozícii). Nedá sa čistiť ani regenerovať.

Aká je minimálna vzdialenosť medzi odsávačom a sporákom?

Minimálna vzdialenosť medzi podperou nádob a najnižšou časťou odsávača je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Vždy dodržiavajte pokyny výrobcu sporáka, ak uvádzajú väčšiu vzdialenosť.

Môžem používať odsávač vo filtračnej verzii bez zakúpenia súpravy?

Nie, na používanie odsávača vo filtračnej verzii musíte nainštalovať súpravu príslušenstva obsahujúcu filter s aktívnym uhlím. Skontrolujte v prvých stranách návodu, či je súprava dodaná alebo sa musí zakúpiť samostatne.

Ako vymeniť LED žiarovku?

Odpojte spotrebič od elektrickej siete. Uistite sa, že sú lampy studené. Odstráňte saciu mriežku, aby ste sa dostali k žiarovke. Používajte iba LED žiarovky s max. 3W, päticou E14 (typ ILCOS D). Po výmene vráťte mriežku späť.

Čo robiť, ak odsávač vôbec nefunguje?

Skontrolujte, či nedošlo k výpadku prúdu a či bola zvolená rýchlosť odsávania. Ak problém pretrváva, odpojte zástrčku na 5 sekúnd a znova ju zapojte. Ak chyba pretrváva, kontaktujte servis.

Ako prejsť z odsávacej verzie na filtračnú?

Odsávač je dodaný pripravený na použitie v odsávacej verzii. Pre filtračnú verziu nainštalujte filter s aktívnym uhlím dodaný v súprave (alebo zakúpený). Odstráňte uhlíkový filter, ak bol odsávač v odsávacej verzii. Postupujte podľa montážnych pokynov v návode.

Aký typ čistiaceho prostriedku použiť na vonkajšie čistenie?

Používajte výlučne vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Nepoužívajte abrazívne prostriedky, alkohol ani parné čističe, aby ste predišli elektrickým rizikám.

Prečo odsávač vydáva viac hluku ako zvyčajne?

Zvýšený hluk môže byť spôsobený odvodným potrubím s priemerom menším ako je príruba, alebo príliš mnohými/výraznými ohybmi. Použite hadicu s odporúčaným priemerom (12,5 cm) a obmedzte počet ohybov na maximálny uhol 90°.

Môžem nechať odsávač zapnutý nepretržite?

Odporúča sa zapnúť odsávač na minimálnu rýchlosť počas varenia a nechať ho bežať niekoľko minút potom. Vysoké rýchlosti používajte len v prípade veľkej produkcie pary alebo dymu. To znižuje environmentálny vplyv a hluk.

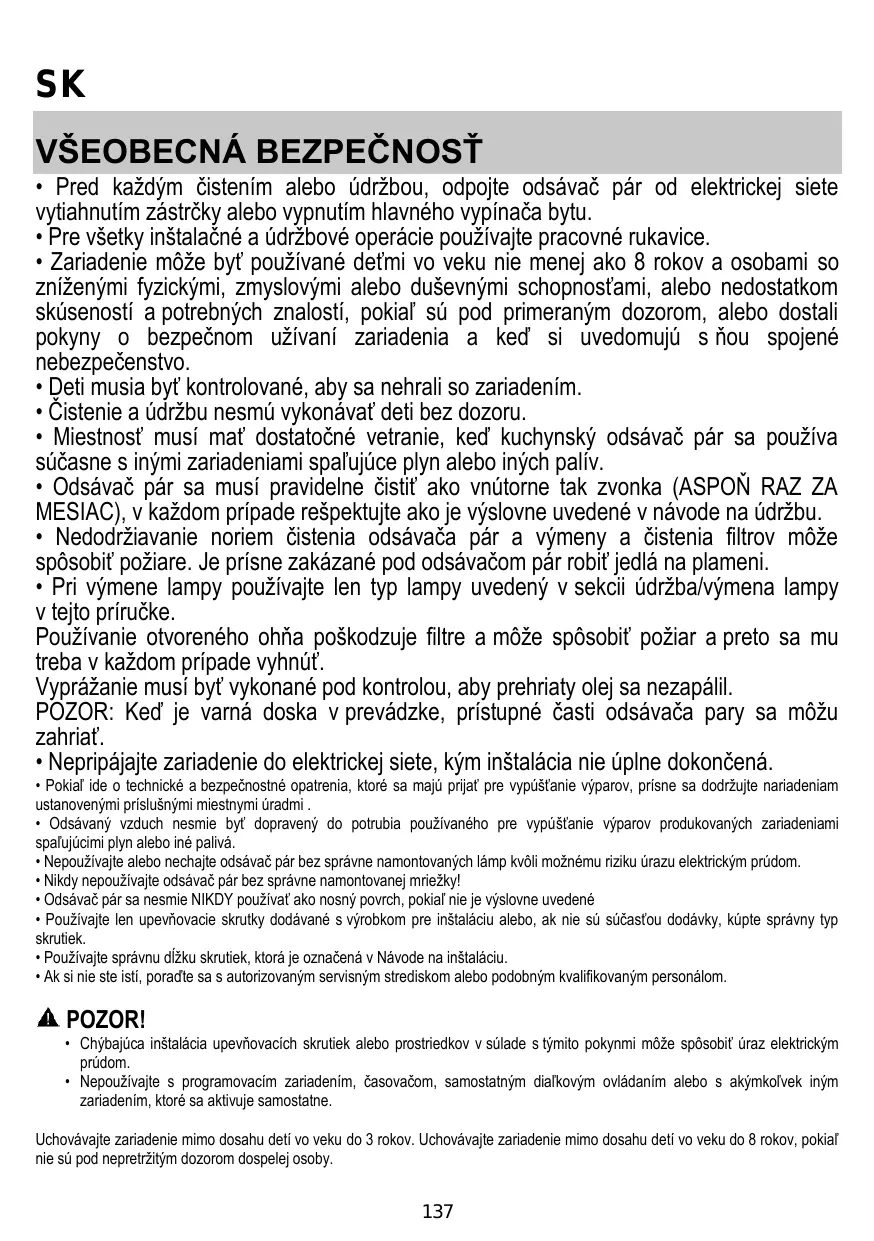

NÁVOD NA OBSLUHU WCT 84 FLYX WHIRLPOOL

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spalujúcimi plyn alebo iné palivá.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá. Nepoužívajte alebo nenechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky! Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ to nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

▲ POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ nie sú pod nepretržitým dozorom dospelej osoby.

UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného diaľkového ovládacieho systému. Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri. Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby. Inštaláciu, vrátane prípadných vodovodných pripojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atď.) mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Odsávač pár môže mať odlišný vzhľad ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia alebo sťahovania zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú alebo mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete elektrické zariadenie používať, overte, či nie je poškodené. V opačnom prípade obráťte sa na predajcu a elektrické zariadenie nepoužívajte.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varneho zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený pripojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Sieťové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Váš odsávač pár je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pár vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overte si na príslušných stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary použiť v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIE

Digestor je vybavený ovládacím panelom s ovládaním rýchlosti odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

a. Zapnutie/vypnutie svetla b. Vypnutie motora c. - d. - e. Odsávacia výkonnosť minimálna (c.), stredná (d.), maximálna (e.).

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami. NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Údržba protitukových filtrov

Použiť jeden na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočiť smerom hodinových ručičiek.

Kvôli odmontovaniu pootočiť oproti smeru hodinových ručičiek.

Výmena žiaroviek

Vypnite odsávac z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vyberte odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

LIKVIDÁCIA

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlo) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonajte nasledujúce jednoduché kontroly.

Ak odsávač pár nefunguje:

Skontrolujte, že:

• zvolená rýchlosť motora je dostatočná pre množstvo uvoľnených výparov a pár. Kuchyňa je dostatočne vzdušná pre možnosť príjmu vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pár vo filtračnej verzii).

ak sa odsávač pár vypol počas normálnej prevádzky:

Skontrolujte, že:

• nedošlo k výpadku elektrického prúdu.
• vypadlo sa zariadenie poistkou.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojte zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojte. V prípade, že porucha prevádzky pretrvá, obráťte sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Vyška (cm)	Śirka (cm)	Hlbka (cm)	Ø odsávacej rúry (cm)
17,2	49,3-69,3	25,7	12,5

CE

Komponenty, ktoré nie sú dodané s výrobkom
