ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GSH 4/4 M Kärcher

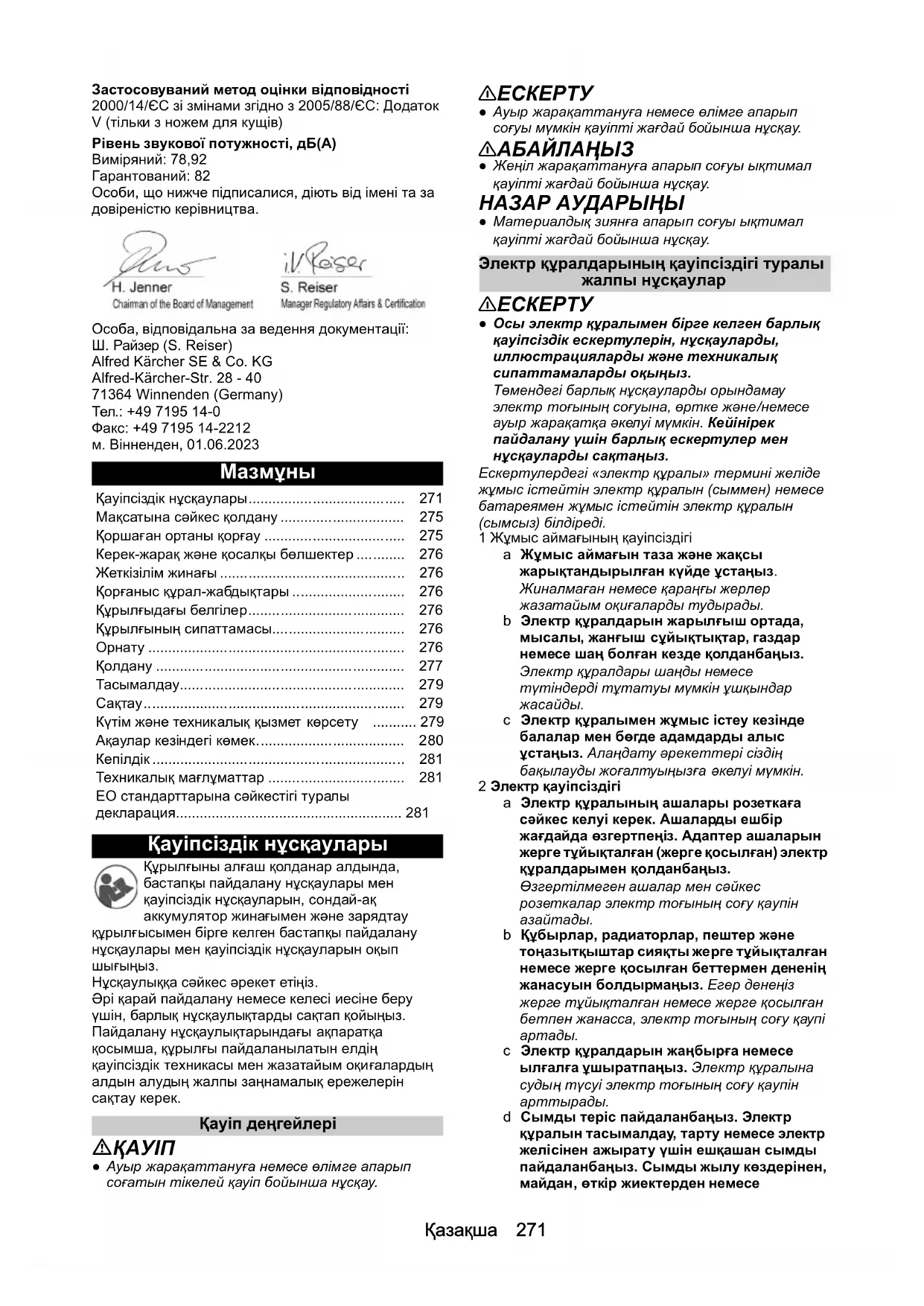

Қауіпсіздік нұсқаулары.... 271

Максатына сэйкес колдану 275

Коршаган ортаны корғау 275

Керек-жарак және қосалқы бөлшектер ...... 276

Жеткізілім жинағы 276

Корғаныс күрал-жабдыктары 276

Кұрылғыдағы белгілер.... 276

Курылғының сипаттамасы.... 276

Орнату 276

Колдану 277

Тасымалдау.... 279

Сактay.... 279

Кутім және техникалық қызмет көрсету ...... 279

Акаулар кезіндегі көмек.... 280

Кепілдік 281

Техникалық мағлүматтар 281

ЕО стандарттарына сэйкестігі туралы декларация.... 281

Қауіпсіздік нұсқаулары

Кұрылғыны алғаш қолданар алдында, бастапқы пайдалану нұсқаулары мен

кауіпсіздік нүсқауларын, сондай-ак

аккумулятор жинағымен және зарядтау

құрылғысымен бірге келген бастапқы пайдалану нұсқаулары мен қауіпсіздік нұсқауларын оқып шығыңыз.

Эрі қарай пайдалану немесе келесі иесіне беру үшін, барлық нұсқаулықтарды сақтап қойыңыз.

Пайдалану нүсқаулықтарындағы ақпаратқа қосымша, құрылғы пайдаланылатын елдің қауіпсіздік техникасы мен жазатайым оқигалардың алдын алудың жалпы заңнамалық ережелерін сақтау керек.

Қауіп деңгейлері

⚠️ΚΑΥΙΠ

- Ауыр жаракаттануга немесе өлімге апарып согатын тікелей қауіп бойынша нұсқау.

⚠️ECKEPTY

- Ауыр жаракаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

⚠АБАЙЛАНЫЗ

- Женіл жаракаттануға апарып согуы ықтимал қауіпті жагдай бойынша нұсқау.

НАЗАР АУДАРЫНЫ

- Материалдык зиянга апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Электр құралдарының қауіпсіздігі туралы жалпы нұсқаулар

ECKEPTY

- Осы электр күралымен бірге келген барлық қауіпсіздік ескертулерін, нұсқауларды, иллюстрацияларды және техникалық сипаттамаларды оқыңыз.

Теменdegі барлық нүсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жаракатқа әкелуі мумкін. Кейінірек пайдалану ушін барлық ескертулер мен нүсқауларды сақтаңыз.

Ескертулердегі «электр құралы» термині желіде жұмыс істейтін электр құралын (сыммен) немесе батареямен жұмыс істейтін электр құралын (сымсыз) білдіреді.

1 Жұмыс аймағының қауіпсіздігі

а Жумыс аймагын таза және жақсы жарықтандырылған күйде ұстаңыз. Жиналмаған немесе караңғы жерлер жазатайым оқигаларды тудырады.

b Электр құралдарын жарылғыш ортада, мысалы, жанғыш сүйықтықтар, газдар немесе шаң болған кезде қолданбаңыз. Электр құралдары шаңды немесе түміндерді түматуы мүмкін үшқындар жасайды.

с Электр құралымен жұмыс істеу кезінде балалар мен бөгде адамдарды алыс ұстаңыз. Аландату әрекеттері сіздің бақылауды жоғалтуыңызға әкелуі мүмкін.

2 Электр қауіпсіздігі

a Электр құралының ашалары розеткаға сәйкес келуі керек. Ашаларды ешбір жағдайда өзгертпеніз. Адаптер ашаларын жерге түйықталған (жерге қосылған) электр құралдарымен қолданбаңыз. Өзгертілмеген ашалар мен сәйкес розеткалар электр тогының соғу қаупін азайтады.

b Кубырлар, радиаторлар, пештер және тоңазытқыштар сияқты жерге түйықталған немесе жерге қосылған беттермен дененің жанасуын болдырмаңыз. Егер денеңіз жерге түйықталған немесе жерге қосылған бетпен жанасса, электр тоғының соғу қаупі артады.

с Электр куралдарын жаңбырга немесе ылгалға ұшыратпаңыз. Электр куралына судың түсуі электр тоғының соғу каупін арттырады.

d Сымды теріс пайдаланбаңыз. Электр құралын тасымалдау, тарту немесе электр желісінен ажырату үшін ешкашан сымды пайдаланбаңыз. Сымды жылу кездерінен, майдан, өткір жиектерден немесе

козғалатын бөліктерден алыс ұстаңыз. Зақымдалған немесе шатасып қалған сымдар электр тоғының соғу қаупін арттырады.

e Ашык ауада электр құралымен жұмыс істегенде, сыртта пайдалануға жарамды ұзартқыш сымды пайдаланыңыз. Сыртта пайдалануға жарамды сымды пайдалану электр тоғының соғу қаупін азайтады.

f Eger электр құралының ылғалды жерде жұмыс істеуі сөзсіз болса, қорғаныс өшіру құрылғысымен (RCD) қорғалған қуат көзін пайдаланыңыз. RCD қолдану электр тоғының соғу қаупін азайтады.

3 Жеке қауіпсіздік

a Электр құралымен жұмыс істегенде сақ больңыз, әрекеттеріңізді қадагалаңыз және ақылға қонымды қимылдаңыз. Егер сіз шаршап түрсаңыз немесе есірткі, алкоголь немесе дәрі-дәрмектер әсерінде болсаңыз, электр құралын пайдаланбаңыз. Электр құралымен жұмыс жасау кезінде бір сәтке назардан тыс қалу ауыр жарақатқа әкелуі мүмкін.

b Жеке қөрганыс құралдарын қолданыңыз. Әрқашан көз қөрганысын киіңіз. Tuïcti жағдайларда қолданылатын шаң маскасы, сырғып көтпейтін қөрганыс аяқ киімі, дулыға немесе есту қөрганысы сияқты қөрганыс құралдары жаракаттануды азайтады.

с Кездейсок іске қосылуын болдырманыз. Қуат көзіне және/немесе батарея жинағына қосу, құралды алу немесе тасу алдында қосқыштың өшірулі күйде екеніне көз жеткізіңіз. Электр құралдарын саусағыңызбен ауыстырып-қосқышты ұстап тасу немесе қосқышы қосулы электр құралдарын қуаттандыру жазатайым оқигаларға өкелуі мумкін.

d Электр құралын қоспас бұрын кез келген реттеу кілтін немесе сомын кілтін алып тастаңыз. Сомын кілті немесе электр құралының айналмалы бөлігіне бекітілген кілт жаракатқа әкелуі мүмкін.

e Шамадан тыс тырыспаңыз. Әрқашан дұрыс тірек пен тепе-теңдікті сақтаңыз. Бүл күтпеген жагдайларда электр құралын жақсы басқаруға мүмкіндік береді.

f Дурыс киініңіз. Кең киім киюге немесе зергерлік буйымдар тағуға болмайды. Шашыңызды, киіміңізді және қолғаптарыңызды қозғалатын бөліктерден алыс ұстаңыз. Кең киім, зергерлік буйымдар немесе ұзын шаш қозғалатын бөліктерге ілініп қалуы мүмкін.

9 Шаң сору және жинау құрылғыларын қосу үшін құрылғылар қарастырылған болса, олардың жалғанғанына және дұрыс пайдаланылғанына көз жеткізіңіз. Шаң жинағышты пайдалану шаңға байланысты қауіпті азайтады.

h Құралдарды жиі пайдаланудан алған таныстыққа байланысты өзіңіздің токмейілсуіңізге және Құралдың қауіпсіздік қағидаттарын елемеуіңізге жол бермеңіз. Абайсыз әрекет бір секунд ішінде ауыр жарақатқа әкелуі мүмкін.

4 Электр құралын пайдалану және оған күтім жасау

а Электр құралына күш қолданбаңыз. Қолдану үшін дұрыс электр құралын пайдаланыңыз. Дұрыс электр құралы жұмысты ол жобаланған жылдамдықпен жақсырақ және қауіпсіз орындайды.

b Егер қосқыш электр құралын қоспаса немесе өшірмесе, электр құралын пайдаланбаңыз. Қосқышпен басқарылмайтын кез-келген электр құралы қауіпті болып табылады және жәнделуге жатады.

с Кез келген түзетулерді орындамас бұрын, керек-жарактарды ауыстырмас бұрын немесе электр құралын сақтамас бұрын ашаны куат көзінен және/немесе батарея жинағынан ажыратыңыз. Мүндай профилактикалық қауіпсіздік шаралары электр құралының кездейсок қосылу қаупін азайтады.

d Пайдаланылмайтын электр құралдарын балалардың қолы жетпейтін жерде сақтаңыз және электр құралымен немесе осы нүсқаулықпен таныс емес адамдардың электр құралымен жұмыс істеуіне жол берменіз. Электр құралдары оқытылмаған пайдаланушылардың қолында қауіпті.

e Электр құралдарын күтіп ұстаңыз. Қөзғалатын бөліктердің жылжып кетпегенін немесе кептеліп қалмаганын, бөлшектердің сынбағанын және электр құралының жұмысына әсер етуі мүмкін кез келген басқа жағдайларды тексеріңіз. Зақымдалған жағдайда, қолданар алдында электр құралын жөндеңіз. Көптеген жазатайым оқиғалардың себебі электр құралдарына техникалық қызмет көрсетудің нашарлығы болып табылады.

f Kecu куралдарын өткір және таза ұстаңыз. Өткір кескіш жиектері бар дұрыс күтім жасалған кесу куралдарының кептеліп қалу ықтималдығы аз және оларды басқару оңайырақ.

g Жұмыс жағдайлары мен орындалатын жұмысты ескере отырып, осы нүсқаулыққа сәйкес электр құралдарын, керек-жарактарды, саптамалардыжәне т.б. пайдаланыңыз. Электр құралын көзделгеннен басқа жұмыстар үшін пайдалану қауіпті жағдайға әкелуі мүмкін.

h Тутқалар мен қармау беттерін құрғақ, таза және майсыз күйде ұстаңыз. Тайғақ түтқалар мен қармау беттері күтпеген жағдайларда құралды қауіпсіз ұстауға және басқаруға мүмкіндік бермейді.

5 Батарея құралын пайдалану және орган күтім жасау

а Өндіруші көрсеткен зарядтау құрылғысымен ғана зарядтаңыз. Батарея жинағының бір түріне сәйкес келетін зарядтау құрылғысы басқа батарея жинағымен пайдаланылған кезде өрт қаупін тудыруы мүмкін.

b Электр күралдарын тек арнайы белгіленген батарея жинақтарымен пайдаланыңыз. Кез келген баска батарея

жинақтарын пайдалану жаракатқа және өртке әкелуі мүмкін.

с Батарея жинағы пайдаланылмаған кезде оны қағаз қыстырғыштар, монеталар, кілттер, шегелер, бұрандалар сияқты басқа металл заттардан немесе бір жалғағышты екіншісіне қосатын басқа ұсақ металл заттардан аулақ ұстаңыз. Батарея терминалдарының қыска түйықталуы күйікке немесе әрткеәкелуі мүмкін.
d Қолайсыз жағдайларда батареядан сүйықтық ағып кетуі мүмкін; жанасудан аулақ болыңыз. Байқаусызда жанасқан жағдайда сумен шайыңыз. Егер сүйықтық көзге тисе, қосымша медициналық көмекке жүгініңіз. Батареядан ағатын сүйықтық tіміркенуді немесе күйікті тудыруы мүмкін.
e Зақымдалған немесе өзгертілген батарея жинағын немесе құралды пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар күппеген жерден әрекет етуі мүмкін және бүл өртке, жарылыска немесе жаракатқа әкелуі мүмкін.
f Батарея жинағын немесе құралды от немесе шамадан тыс температура әсеріне ұшыратпаңыз. Оттың немесе 130°C-тан жогары температураның әсері жарылысқа әкелуі мүмкін.
9 Барлык зарядтау нүсқауларын орынданыз және батареяны немесе құралды нүсқаулықта көрсетілген температура ауқымынан тыс зарядтамаңыз. Дұрыс емес немесе белгіленген аукымнан тыс температурада зарядтау батареяны закымдауы және өрт қаупін арттыруы мүмкін.

6 Кызмет

а Электр құралына техникалық қызмет көрсетуді тек бірдей қосалқы бөлшектерді қолданатын білікті маманға тапсырыңыз. Бүл электр құралының қауіпсіздігін қамтамасыз етеді.
b Заçымдалған батарея жинақтарына ешкашан қызмет көрсетпеніз. Батарея жинақтарына қызмет көрсетуді тек өндіруши немесе уәкілетті қызмет көрсетушілер орындауы керек.

Шөп және бұта кескіштің қауіпсіз жұмысы

⚠️ ΚΑΥΠ • Кескіш пышақтан заттар үшқанда немесе кескіш құралға сым не баусым түссе, ауыр жаракат алу қаупі бар. Қолдану алдында жұмыс орнын мұқият зерттеп, тастар, таяқтар, металдар, сымдар, сүйек пен ойыншықтар сияқты заттарды алып тастаңыз.

⚠️ ЕСКЕРТУ • Кұрылғыны физикалық, психикалық және ойлау қабілеті жеткіліксіз адамдардың, тәжірибесі/білімі жеткіліксіз адамдардың пайдалануына болмайды.

• Курылғыны пайдалану кезінде жұмыс аймағынан балалар мен басқа адамдарды алыс ұстаңыз.
• КОСУ/ӨШІРУ түймесі зақымдалған болса немесе дұрыс қосылмаса немесе өшірілмесе, құрылғыны пайдаланбаңыз. ҚАУІП • Жаракат алу қаупі бар, пышақтар құрылғы өшірілгеннен кейін қыска уақыт жұмыс істей береді. ЕСКЕРТУ • Ауыр жаракаттар және құрылғының зақымдары.

Кұрылғымен жұмыс бастар алдында, кескіш құрал дұрыс орнатылғанына және сенімді бекітілгеніне көз жеткізіңіз. ● Ток ұру қаупі бар болса, құрылғыны пайдаланбаңыз. ● Ешкашан толық емес немесе рүқсат етілмеген өзгертулер енгізілген құрылғыны пайдаланбаңыз. ● Қорғаныс құралдары ақаулы немесе қорғаныс құралдары орнатылмаган құрылғыны қолдануға болмайды ● Ақаулар немесе апатты жағдайлар туындағанда құрылғыны өшіріңіз және батареяны шыгарыңыз. Құрылғыны алдымен авторизацияланған сервис орталығының тексерүінсіз пайдалануға болмайды.

⚠️ АБАЙЛАНЫЗ • Курылғыны басқаружәне дурыс пайдалану элементтерімен танысыңыз.

- Кен киім, шаш немесе зергерлік буйымдар құрылғының қозғалмалы бөліктеріне тускен жағдайда жаракат алу қаупі бар. Киім мен зергерлік буйымдарды машинаның қозғалмалы бөліктерінен алыс ұстаңыз. Yuşın шашты буып қойыңыз. - Ауа-райының қолайсыздығы салдарынан апаттардың жоғары қаупі. Құрылғыны қауіпсіз жұмыс істеуі қамтамасыз етілген жағдайда ғана пайдаланыңыз. - Құрылғының шуы есту қабілетіңізді шектеуі мүмкін, сондықтан аймақтағы және жұмыс орнындағы әлеуетті қауіптіліктер туралы ескеріп журу қажет. - Жаракат алу қаупі. Құрылғыны пайдаланған кезде үнемі қауіпсіздік көзілдірігін, мықты аяқ киім және қолайлы киім киіңіз.

НАЗАР АУДАРЫНЫ • Курылғыны пайдаланушы баска адамдармен немесе олардың мулкімен болған апаттарға жауапты.

Бутак кескішпен жұмыс істеу кезіндегі қауіпсіздік туралы ескертулер

• Бутак кескішті қолайсыз ауа-райында, әсіресе найзағай согу қаупі бар кезде қолданбаңыз. Бүл оның найзағаймен соғылу қаупін азайтады.
• Барлық куат сымдары мен кабельдерді кесу аймағынан алшақ ұстаңыз. Куат сымдары немесе кабельдер бұтактарда немесе бұталарда жасырылған болуы мүмкін және пышақпен байқаусызда кесіліп кетуі мүмкін.
• Бутак кескішті тек окшауланған түтқыш беттерінен ұстаңыз, өйткені пышақ жасырын сымдарға тиіп кетуі мүмкін. Пышақтардың «кернеулі» сымға тиюі бутак кескіштің ашық металл бөліктерін «кернеулі» етіп, пайдаланушыны электр тоғының соғуына әкелуі мүмкін.
• Барлық дене бөліктерін пышақтан алыс устаңыз. Пышақтар қозғалып түрган кезде кесілген материалды алып тастамаңыз немесе кесілген материалды устамаңыз. Ажыратқышты өшіргеннен кейін пышақтар қозғала береді. Бутақ кескішпен жұмыс жасау кезінде бір сәтке назардан тыс қалу ауыр жаракатқа әкелуі мүмкін.

• Кептеліп қалған материалды алып тастағанда немесе бұтақ кескішке қызмет көрсету кезінде, барлық куат қосқыштары өшіріліп, құлыпытың құлыптаулы қүйде екеніне көз жеткізіңіз. Кептеліп қалған материалды тазалау немесе қызмет көрсету кезінде бұтақ кескіштің күтпеген жерден іске қосылуы ауыр жаракатқа әкелуі мүмкін.

• Бутак кескішті пышағы тоқтатылған күйде түтқасынан ұстан тасыңыз және қандай да бір куат ажыратқышының қосылып кетпеуін қадағалаңыз. Бутак кескішті дұрыс тасу байқаусызда іске қосылу және кейіннен пышақтардан жарақат алу қаупін азайтады.

• Бутак кескішті тасымалдау немесе сақтау кезінде өрқашан пышақтың қақпағын қолданыңыз. Бутак кескішті дұрыс пайдалану пышақтардан жаракат алу қаупін азайтады.

Шөп кескішпен жұмыс істеу кезіндегі қауіпсіздік ескертулері

• Шөп кескішті қолайсыз ауа-райында, әсіресе найзагай согу қаупі бар кезде қолданбаңыз. Бүл оның найзагаймен соғылу қаупін азайтады.
• Барлық қуат сымдары мен кабельдерді кесу аймағынан алшақ ұстаңыз. Қуат сымдары немесе кабельдер жасырылған болуы мүмкін және пышақпен байқаусызда кесіліп кетуі мүмкін.
• Шөп кескішті тек окшауланған түтқыш беттерінен ұстаңыз, өйткені пышақ жасырын сымдарға тиіп кетуі мүмкін. Пышақтардың «кернеулі» сымға тиюі шөп кескіштің ашық металл бөліктерін «кернеулі» етіп, пайдаланушыны электр тоғының соғуына әкелуі мүмкін.
• Барлық дене бөліктерін пышақтан алыс ұстаңыз. Пышақтар қозғалып түрған кезде кесілген материалды алып тастамаңыз немесе кесілген материалды ұстамаңыз. Ажыратқышты өшіргеннен кейін пышақтар қозғала береді. Шөп кескішпен жұмыс жасау кезінде бір сәтке назардан тыс қалу ауыр жаракатқа өкелуі мүмкін.
• Кептелген материалды тазалау немесе шөп кескішке техникалық қызмет көрсету кезінде қуат қосқышының өшірілгеніне және құлыптың құлыптаулы қуйде екеніне көз жеткізіңіз. Кептеліп қалған материалды тазалау немесе қызмет көрсету кезінде шөп кескіштің күтпеген жерден іске қосылуы ауыр жаракатқа әкелуі мүмкін.
• Шөп кескішті пышағы тоқтатылған күйде түтқасынан ұстан тасыңыз және қуат қосқышының қосылып кетпеуін қадағалаңыз. Шөп кескішті дұрыс тасу байқаусызда іске қосылу және кейіннен пышақтардан жаракат алу қаупін азайтады.
• Шөп кескішті тасымалдау немесе сақтау кезінде әрқашан пышақтың қақпағын салыңыз. Шөп кескішті дұрыс пайдалану пышақтардан жаракат алу қаупін азайтады.

Косымша қауіпсіздік нұсқаулары

⚠️ ECKEРТУ • Кұрылғы балалардың немесе физикалық, сенсорлық немесе ақыл-ой қабілеті шектеулі адамдардың немесе осы нұсқауларды білмейтін адамдардың қолдануы үшін арналмаған. Жергілікті ережелер пайдаланушының жасын шектеуі мумкін. • Қолды және аяқты кесу бетінен, әсіресе қозғалтқышты қосқанда алыс ұстаңыз. • Құрылғыны пайдаланбас бұрын төзған немесе бүлінген бөліктерді ауыстырыңыз. • Кездейсок қосылуын болдырманыз. Құрылғыны көтеру немесе тасымалдау алдында, аккумулятор жинағын орнатпас бұрын, ҚОСУ/ӨШІРУ түймесі

өшірілген күйде екеніне кез жеткізіңіз. ● Құрылғыны қүндізгі уақытта немесе жақсы жасанды жарықтандыруда пайдаланыңыз. ● Іске қоспаңыз, бірақ құрылғымен жұмыс істеңіз. Аяғыңызды тұрақты және қауіпсіз ұстаңыз, әсіресе беткейлерде жұмыс жасағанда. ● Қозғалатын бөліктердің дұрыс жұмыс істеп тұргғанын тексеріңіз және сынған немесе зақымдалған жағдайда оларды бұғаттамаңыз. Зақымдалған құрылғыны пайдаланбас бұрын жәндеңіз.

• Курылғыны күшпен пайдаланбаңыз.
• Козгалтышты өшіріңіз, аккумулятор жинағын алып тастаңыз және барлық козғалатын белшектер толық токтағанына көз жеткізіңіз:
• Параметрлерді орнатпас бұрын.
  • Кұрылғыны караусыз қалдырмастан бұрын.
• Курылғыны тексермес, тазапамас немесе техникалық қызмет көрсетпес бұрын.
• Бугаттауды алып тастамас бұрын.
• Косымша бөлшектерді ауыстырмас бұрын.
• Бөтен дене түсіп кеткеннен кейін. Алдымен құрылғыны закымдарға тексеріп, құрылғыны қайта іске қосар алдында оны жөндеңіз.
• Курылғы дұрыс емес дірілдегенде. Алдымен кұрылғыны зақымдарға тексеріп, кұрылғыны қайта іске қосар алдында оны жөндеңіз.
• Кесу удерісін токтатсаңыз немесе бір жұмыс орнынан екіншісіне ауыссаңыз, қозгалтқышты ешіріп тастаңыз.

⚠️ АБАЙЛАНЫЗ • Кең киім, шаш немесе зергерлік буйымдар құрылғының қөзғалмалы бөліктеріне тускен жағдайда жаракат алу қаупі бар. Киім мен зергерлік буйымдарды машинаның қөзғалмалы бөліктерінен алыс ұстаңыз. ￥зын шашты буып қойыңыз. • Жөндеу жұмыстарын тек екілетті қызмет көрсету қызметіне жуктеңіз.

- Курылғымен жұмыс істегенде ұзын ауыр шалбар, мықты аяқ киім және жақсы киілетін қолғаптар киіңіз. Жалаң аяқ жұмыс істемеңіз. Зергерлік бұйымдар, сандалдар немесе шолақ шалбар киюдің қажеті жоқ.

Қауіпсіз техникалық қызмет көрсету және қүтім

⚠️ ECKEРТУ • Козгалткышты ёшірініз, батарея жинағын алып тастаңыз және барлық козғалатын бөлшектер толық токтағанына көз жеткізіңіз:

• Курылғыны тазалар немесе техникалық қызмет көрсетер алдында.
• Косымша бөлшектерді ауыстырмас бұрын.
• Әрбір пайдаланғаннан кейін, пышақ қорғанышын қайта орнатпас бұрын тотықтанудың алдын алу үшін кескіш құралды қатты қылшақпен тазартып, қолайлы май қолданыңыз. Өндіруші тотықтанудан қорғау және бүріккішке май жағу үшін пайдалануға кеңес береді. Тиісті бүріккішті тұтынушыларға қызмет көрсету бөлімінен сұраңыз. Сіз кескіш құралдарды әр қолданар алдында сипатталған тәсілмен майлай аласыз. - Әрқашан кескіш құралдарды өткір және таза сақтаңыз. Өткір кескіш құралдарды басқару оңай және бұғамтау соншалық оңай емес. - Желдету саңылауларының бос екеніне көз жеткізіңіз. - Өткір кескіш құралдардың сапдарынан жарақат алу қаупі бар. Пышақ қорғанысын алып тастаганда немесе

орнатканда, курылғыны тазалау және майлау кезінде өте сақ болыңыз.

⚠️ АБАЙЛАНЫЗ • Откір кескіш құралдармен жаракат алу қаупі бар. Кесу құралын қолданған кезде сырғымайтын және берік қорғаныс қолгабын киіңіз. • Ашық пышақтардың салдарынан жаракат алу қаупі бар. Қыскаша үзілістер кезінде де қолданылмаған кезде пышақ қорғанышын бекітіңіз. • Түтқаларды құргак, таза және май мен майлау материалдарынан аулақ ұстаңыз. • Тек әзірлеуші руксат еткен құрал-жабдықтар мен қосалқы бөлшектерді пайдаланыңыз. Түпнұсқа құрал-жабдықтар мен түпнұсқа қосалқы бөлшектер құрылғыны сенімді және үздіксіз пайдалануға кепілдік береді.

НАЗАР АУДАРЫНЫ • Әрбір пайдаланудан кейін өнімді жұмсақ, құргғақ шуберекпен тазалаңыз. • Пластик бөлшектерді тазалау үшін еріткіштерді қолданбаңыз, себебі олар құрылғыда қолданылатын материалдарды зақымдауы мүмкін. Таза шуберекпен шаң, май және майлау материалдары сияқты кірлерді алып тастаңыз.

Нускау • Жендеу және техникалық қызмет көрсету бойынша жұмыстарды тек білікті мамандар және арнайы оқытылған персонал ғана жүргізу керек. Өнімді жөндеу үшін үәкілетті сервис орталығына жіберуге кеңес береміз.

Қауіпсіз тасымалдау және сақтау

окигалардан немесе жаракаттанулардан кұтылу үшін, пышагының қорғаныс қабы орнатылған және аккумуляторы алынып тасталған құрылғыны ғана тасымалдауға және сақтауға болады. ● Жаракат алу және құрылғыны зақымдау қаупі бар. Құрылғыны тасымалдау кезінде немесе қозғалыс кезінде құлап кетуден қорғаныз.

НАЗАР АУДАРЫНЫ • Тасымалдаудан немесе сактаудан бұрын құрылғыдан кез келген бөтен заттарды алыңыз. • Құрылғыны балаларға рүқсат бермейтін құргақ және жақсы желдетілетін жерде сактаңыз. Құрылғыны бау- бакша химикаты сияқты абразивті заттардан аулақ ұстаңыз. • Құрылғыны ашық ауада сактамаңыз.

Калдык тәуекелдер

ECKEPTY

• Кұрылғы алдын ала белгіленгендей пайдаланылса да, кейбір қалдық тәуекелдер қалады. Құрылғыны пайдаланған кезде келесі қауіптер туындауы мүмкін:
• Кескіш құралдармен байланыстың салдарынан жаракаттар. Кескіш құралдарды денеден алыс және бөлдік биіктігінен төменірек ұстаңыз. Кеспейтін кезде пышақ қорғанысын пайдаланыңыз.
• Діріл закым келтіруі мумкін. Әр жұмыс үшін дұрыс құралды пайдаланыңыз, берілген түтқаларды пайдаланыңыз және жұмыс уақытын және экспозициясын шектеңіз.
• Шу есту кабілетіне нуксан келтіруі мумкін. Кулак қорғау құралын пайдаланыңыз және жүктемені шектеңіз.

Тәуекелдерді азайту

⚠АБАЙЛАНЫЗ

• Кұрылғыны ұзак қолданған кезде қолдағы қан айналымы бұзылуы мүмкін. Щеткамен жұмыстың жалпы ұзақтығын орнатпау керек, себебі ол көптеген факторларға байланысты болады:
• Жеке нашар кан айналымға бейімділік (жиі саусақтарыңыз салқындайды, саусақтарыңыз шаншиды).
• Коршаган орта температурасы төмен. Колды корғау үшін жылы колғаптарды колданыңыз.
• Щетканы мыктап устау салдарынан кан айналымының нашарлауы.
• Узіліспен жұмыс істеуге қараганда, үздіксіз жұмыс істеу зиян. Құрылғыны тұрақты және ұзақ қолданған кезде және саусақтардың шаншуы, салқын саусақтар сияқты қан айналымының нашарлау белгілері бірнеше рет пайда болғанда, дәрігерге қаралу қажет.

Максатына сэйкес қолдану

Кұрылғыны тек KÄRCHER Battery Power 4 В жүйесіндегі аккумулятор жинақтарымен және зарядтау кұрылғыларымен пайдаланыңыз.

BP 4V

Тиісті аккумулятор жинақтары ВР 4 В белгісімен белгіленген.

BC 4V

Аккумулятор жинағын зарядтауға арналған зарядтау құрылғыларымен ғана зарядтаңыз.

Аккумулятормен жұмыс істейтін шөп және бұта кескіш тек жеке пайдалануға арналған.
Аккумулятормен жұмыс істейтін шөп және бұта кескіш жақсы желдетілетін жерлерде ашық ауада жұмыс істеуге арналған.
Шөп кескіштерді пайдаланған кезде құрылғы шөпті оңай кесу үшін қолданылады.
Бута кескіштерді пайдаланған кезде құрылғы бұталарды, тал-шілікті және тофайларды оңай кесу үшін қолданылады.
Телескопиялық тутқасы бар шөп кескіштерді пайдаланған кезде, құрылғы көгалдардың шеттерін оңай кесу үшін қолданылады.
Максаты бойынша пайдаланбауға рүқсат берілмейді.

Коршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бүйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаульғына және қоршаған ортаға қауіп

төндіруі ыктимал, құнды қайта өндөлмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Курамдағы заттар бойынша нұсқаулар (REACH)

Буйымның кұрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Керек-жарак және қосалқы бөлшектер

Тек түпнұсқалы керек-жарак немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарактар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Буйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Буйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарактар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Корғаныс күрал-жабдықтары

△АБАЙЛАНЫЗ

Жоқ немесе өзгертілген қорғаныс құрал- жабдықтары

Корғаныс құрылғысы сіздің қауіпсіздігінізге арналған.

Корғаныс кұрылғысын ешкашан өзгертпеніз немесе ажыратпаңыз.

Пышак корғанысы

Пышақ қорғанысы шөп пен бу́та кескіштердің маңызды қауіпсіздік элементі болып табылады. Пышақ қорғанысы зақымдалған болса, оны қолданбаныз, дереу ауыстырыңыз.

КОСУ/ӨШІРУ түймесін қалпына келтіру түймешігі

ҚОСУ/ӨШІРУ түймесін қалпына келтіру түймешігі ҚОСУ/ӨШІРУ түймешігін бұғаттайды және осылайша құрылғының бақылаусыз қосылуын болдырмайды.

Курылғыдағы белгілер

	Жалпы ескерту белгісі.
	Құрылғыны бірінші рет қолданақалдында Құрылғының, батареяжинағының және зарядтауҚұрылғысының пайдаланунұсқауларын, сондай-ақ барлыққауіпсіздік нұсқауларын оқыпшығыңыз.
	Құрылғыны жаңбыр немесе ылғалжағдайларға ұшыратпаңыз.
	Кесіп кету салдарынан жаракат алуқаупі! Кесу жиектерін немесекөзғалатын пышақтарды ұстамаңыз.Дене бөліктерін пышақтардан алысұстаңыз.
	Жапсырмада көрсетілген дыбысқысымының кепілді деңгейі 82 дБқұрайды.

Курылғының сипаттамасы

Сурет Графикалық беттерді караңыз Сурет А

① Кұрылғы (GSH шөп пен бұта кескішті білдіреді)
② Зарядтау күйінің индикаторы
③Түтка
④ Аккумулятор жинағының жазбасы
⑤ КОСУ/ӨШІРУ түймесін қалпына келтіру түймешігі
⑥ КОСУ/ӨШІРУ түймесі
⑦ Кескіш устағышы
⑧ Бута кескіш
⑨ Босату түймесі
⑩Пышак
⑪*Зарядтау кұрылғысы
12*Аккумуляторлар жинағы
⑬ *Аккумулятор жинағын бұғаттан шығару түймесі
⑭ Пышак корғанысы (бұта кескіш)
⑮ Пышақ қорғанысы (шөп кескіш)
⑯ Шөп кескіш

* GSH 4-4 Plus: косымша талап етіледі және бөлек сатылады

Телескопиялық түтқа (қосымша қол жетімді)

Cypet B

①Телескопиялык түтка
②Түтка
③ ҚОСУ/ӨШІРУ түймесін қалпына келтіру түймешігі
④ КОСУ/ӨШІРУ түймесі
⑤ Күлпын ашу ысырмасы
⑥ Кабылдау науасы
7 Салмалы сомын

Орнату

Аккумулятор жинағын зарядтау

1. Аккумулятор жинағын зарядтаңыз (аккумулятор жинағы мен зарядтау құрылғысының пайдалану нұсқаулықтарын және қауіпсіздік нұсқауларын қараңыз).

Пышақ қорғанысын монтаждау

⚠️ΚΑΥΙΠ

Өткір пышақтың кесіп кетуі және құрылғының кездейсок қосылуы салдарынан жаракат алу қаупі!

Кұрылғыдағы кез келген жұмысты бастамас бұрын аккумулятор жинағын құрылғыдан шығарыңыз.

Аккумулятор жинағын орнату кезінде ҚОСУ/ӨШІРУ түймесінің басылмаганына көз жеткізіңіз.

Курылғының байқаусызда қосылуын болдырманыз.

Курылғыда жұмыс істеген кезде қорғауыш кезілдіріктер мен қорғаныс қолғаптарын киіңіз. Пышақ қорғанысын құрылғыдағы кез келген жұмыс алдында және әрбір тасымалдау алдында орнатыңыз.

1. Шеп немесе бута кескіштің пышактарына пышақ қорғанысын салыңыз.

Cypet C

Шөп немесе бута кескішті орнатыңыз

⚠️ΚΑΥΙΠ

Откір пышақтың кесіп кетуі және құрылғының кездейсоқ қосылуы салдарынан жаракат алу қаупі!

Курылғыдағы кез келген жұмысты бастамас бұрын аккумулятор жинағын кұрылғыдан шыгарыңыз.

Аккумулятор жинағын орнату кезінде ҚОСУ/ӨШІРУ түймесінің басылмаганына көз жеткізіңіз.

Курылғының байқаусызда қосылуын болдырманыз.

Кұрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Пышак қорғанысын құрылғыдагы кез келген жұмыс алдында және әрбір тасымалдау алдында орнатыңыз.

1. Қолдану мақсатына сәйкес шөп немесе бута кескішті танданыз.
2. Пышак корғанысын монтаждаңыз, Пышак корғанысын монтаждау тарауын караңыз.
3. Кұрылғыға шөп немесе бұта кескішті бекіту: Сурет D

а Шөп немесе бу́та кескіштерді суреттегідей кескіш устағышына салыңыз.

b Шеп немесе бута кескішті кескіш устағышына оның орнына түскен дыбысын естігенше басыңыз.

Аккумулятор жинағын салыңыз

⚠️ΚΑΥΙΠ

Кұрылғы байқаусызда қосылса, кесіп кету салдарынан жаракат алу қаупі бар!

Аккумулятор жинағын орнату кезінде ҚОСУ/ӨШІРУ түймесінің басылмаганына көз жеткізіңіз.

Кұрылғының байқаусызда қосылуын болдырманыз.

1. КОСУ/ӨШІРУ түймесін жіберіңіз.
2. Аккумулятор жинағын құрылғыдағы аккумулятор жинағының ұстағышына орнына түскенін сезгенше басыңыз.

Cypet E

Зарядтау күйінің индикаторы

Кұрылғы қосылғаннан кейін аккумулятор жинағының заряд деңгейі көрсетіледі.

Cypet F

Телескопиялық түтқанық кұрастыру (қосымша)

Телескопиялық түтқа көгалдың тіпті ең ұзын жиектерін жүріп бара жатып оңай кесуге мүмкіндік береді.

Телескопиялық түтқа қосымша қол жетімді.

1. Салмалы сомынды босатыңыз және телескопиялық түтқаны сәл тартып алыңыз, Телескопиялық түтқасы бар шөл кескішпен шөл кесіңіз тарауын қараңыз. Бүл қабылдау науасын телескопиялық түтқаға кигізуді жеңілдетеді.

2. Көрсетілгендей қабылдау науасын телескопиялық түтқаға сырт еткен дыбыс естілгенше сырғытыңыз.

Cypet G

Нуская

Ол орнына түскеннен кейін, қабылдау науасын телескопиялық түтқадан шығару мүмкін емес.

Колдану

⚠️ΚΑΥΠ

Откір пышақтың кесіп кетуі және құрылғының кездейсок қосылуы салдарынан жаракат алу қаупі!

Пышақтар кесіп кету салдарынан ауыр жаракаттарға әкелуі мүмкін.

Кұрылғымен немесе құрылғыда кез-келген жұмыс жасау кезінде кезіндірік пен қорғайтын қолған қийңіз.

Құрылғының байқаусызда қосылуын болдырманыз. Құрылғы шамадан тыс жуктелу салдарынан өздігінен өшсе, ҚОСУ/ӨШІРУ түймесін дереу босатыңыз. Құрылғыны немесе аккумулятор жинағын қайта қоспас бұрын, олар қайтадан жұмыска дайын болғанша күтіңіз.

⚠️ECKEPTY

Жан жаққа бөлшектердің лақтырылуы салдарынан жаракат алу қаупі бар!

Пышақтар бос бөлшектерді жан жаққа лақтыруы мүмкін.

Жұмыс басталғанға дейін жұмыс аймағын сым, тастар, шыны тәрізді тасталуы мүмкін заттардың жоқтығына тексеріңіз.

Кұрылғымен кез-келген жұмыс жасау кезінде кезілдірік, қорғайтын қолғап және есту мүшелерінің қорғанысын киіңіз.

НАЗАР АУДАРЫНЫ

Пышак аркылы немесе пышактардың зақымдану каупі бар!

Пышактар заттарды зақымдауы мүмкін. Қатты заттар пышақтарды зақымдауы мүмкін. Жұмысты бастамас бұрын жұмыс аймағында баусымдар, шлангтар, құбырлар, кабельдер, металл өзектер, сымды торлар сияқты заттардың бар-жоғын тексеріп, жеткілікті қашықтықта ұстаңыз.

Шөпті шөп кескішпен кесу

1. Шөп кескішті орнатыңыз, Шөп немесе бута кескішті орнатыңыз тарауын қараңыз.
2. Пышак корғанысын алыңыз.
3. Курылғыны қосыңыз: Сурет Н

а ҚОСУ/ӨШІРУ түймесін қалпына келтіру түймешігін басып ұстап тұрыңыз.
b ҚОСУ/ӨШІРУ түймесін басыңыз. Құрылғы іске қосылады. ҚОСУ/ӨШІРУ түймесін қалпына келтіру түймешігін енді босатуға болады. Құрылғыны төктату үшін ҚОСУ/ӨШІРУ түймесін босатыңыз.

1. Пышакты еденге параллель бағыттаңыз. Сурет I

Телескопиялық түтқасы бар шөп кескішпен шөп кесіңіз

1. Шөп кескішті құрылғыға орнатыңыз, Шөп немесе бута кескішті орнатыңыз тарауын қараңыз.

Нускау

Қауіпсіздік мақсатында бұта кескішті телескопиялық түмқамен пайдалануға болмайды. Егер бұта кескіш орнатылған болса, құрылғыны қабылдау науасына итеру мүмкін емес. Бұта кескішке ешқандай өзгерістер енгізбеніз!

1. Кұрылғыны қабылдау науасына кіретін жерге дейін итеріңіз.

Cypet J

Нускау

Кұрылғыны алу үшін оны қабылдау науасынан шығарыңыз.

Сурет К

1. Мысалы, шығыңқы жерлерде шөп кесу үшін құрылғыны солға немесе онға бұраңыз:

Cypet L

а Күлпын ашу ысырмасын көрсеткі бағытында тартып ұстан тұрыңыз.

b Кұрылғыны қабылдау науасымен 90° солға немесе онға бұрыңыз.

с Күлпын ашу ысырмасын жіберіңіз. Қабылдау науасы орнына түседі.

1. Кажет болса, телескопиялық түтқаның ұзындығын реттеніз:

Cypet M

а Салмалы сомынды босатыңыз.

b Телескопиялық түтқаны біріктіріңіз немесе ажыратыңыз.

с Салмалы сомынды катайтыңыз.

1. Пышак корғанысын алыңыз.

2. Телескопиялық түтқадағы ҚОСУ/ӨШІРУ түймесі арқылы құрылғыны қосыңыз:

Cypet N

а Телескопиялық түтқадағы ҚОСУ/ӨШІРУ түймесін қалпына көлтіру түймешігін басып тұрыңыз.

b Телескопиялық түтқадағы ҚОСУ/ӨШІРУ түймесін басыңыз.

Курылғы іске қосылады.

КОСУ/ӨШІРУ түймесін қалпына келтіру түймешігін енді босатуға болады.

Кұрылғыны төқтату үшін ҚОСУ/ӨШІРУ түймесін босатыңыз.

Нускау

Кұрылғы телескопиялық түмқаға орнатылған болса, құрылғыдағы ҚОСУ/ӨШІРУ түймесі ешкандай функцияны атқармайды.

⚠️ΚΑΥΠ

Кұрылғыны телескопиялық түтқамен көтеру кезінде жаракат алу қаупі бар!

Телескопиялык түтқамен көтерген кезде құрылғыны қауіпсіз бағымтау мүмкін емес, бақылаудан шығып, кесіп кетуге немесе көгерулерге әекелуі мүмкін.

Курылғыны телескопиялық түтқамен көтерменіз. Курылғыны тек дөңгелектерін жерге қойып бағымтаңыз.

1. Күрылғыны телескопиялық түтқамен бағыттаңыз.

Сурет О

Cypet P

Бута кескішпен буталарды/тал-шіліктерді/

тоғайларды кесу

1. Бута кескішті орнатыңыз, Шөп немесе бута кескішті орнатыңыз тарауын қараңыз.

2. Курылғыны косыңыз:

Cypet H

а КОСУ/ӨШІРУ түймесін қалпына келтіру түймешігін басып тұрыңыз.

b ҚОСУ/ӨШІРУ түймесін басыңыз. Құрылғы іске қосылады. ҚОСУ/ӨШІРУ түймесін қалпына келтіру түймешігін енді босатуға болады. Құрылғыны төктату үшін ҚОСУ/ӨШІРУ түймесін босатыңыз.

1. Бута кескішпен буталарды/тал-шіліктерді/тоғайларды кесіңіз.

Тал-шіліктерді кесу кезінде пышақты тал- шіліктерге параллель бағыттаңыз.

Cypet Q

Шөп пен бута кескіштерді ауыстыру

⚠️ΚΑΥΙΠ

Откір пышақтың кесіп кетуі және құрылғының кездейсок қосылуы салдарынан жақақат алу қаупі!

Курылғыдағы кез келген жұмысты бастамас бұрын аккумулятор жинағын кұрылғыдан шығарыңыз. Аккумулятор жинағын орнату кезінде ҚОСУ/ӨШІРУ түймесінің басылмаганына көз жеткізіңіз.

Кұрылғының байқаусызда қосылуын болдырмаңыз. Кұрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киңіз.

Пышак қорғанысын құрылғыдағы кез келген жұмыс алдында және әрбір тасымалдау алдында орнатыңыз.

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Кұрылғы өшеді.

2. Курылғыдан батарея жинағын алығыз Аккумулятор жинағын шығарыңыз тарауын қараңыз.

3. Пышақ қорғанысын шөп пен бу́та кескіштерге орнатыңыз, Пышақ қорғанысын монтаждау тарауын қараңыз.

4. Курылғыдағы шәп немесе буға кескішті бөлшектеу:

Cypet R

а Екі босату түймешігін бір уақытта басыңыз.

b Шөп немесе бу́та кескішті кескіш устағышынан алыңыз.

1. Кұрылғыға шөп немесе бұта кескішті бекіту: Сурет D

а Шөп немесе бу́та кескіштерді суреттегідей кескіш устағышына салыңыз.

b Шеп немесе бута кескішті кескіш устағышына оның орнына түскен дыбысын естігенше басыңыз.

Аккумулятор жинағын шығарыңыз

Нускау

Узак жумыс узілістері ўшін аккумулятор жинағын құрылғыдан алып тастаңыз және оны рүқсатсыз пайдаланудан қорғаңыз.

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Кұрылғы өшеді.

2. Аккумулятор жинағын бұғаттан шығару түймесін басып, аккумулятор жинағын аккумулятор жинағының ұстағышынан тартып шығарыңыз. Сурет S

Жумыстың аякталуы

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Құрылғы өшеді.
2. Курылғыдан батарея жинағын алығыз Аккумулятор жинағын шығарыңыз тарауын қараңыз.
3. Аккумулятор жинағын зарядтаңыз, Аккумулятор жинағын зарядтау-тарауды караңыз.
4. Курылғыны тазалаңыз, Курылғыны тазалаңыз тарауын караңыз.
5. Пышактарды майлаңыз, Пышактарды майлау тарауын караңыз.
6. Пышақ қорғанысын монтажданыз, Пышақ қорғанысын монтаждау тарауын қараңыз.

Тасымалдау

△АБАЙЛАНЫЗ

Жаракат алу және құрылғыны зақымдау қаупі

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Кұрылғы өшеді.
2. Курылғыдан батарея жинағын алығыз Аккумулятор жинағын шығарыңыз тарауын қараңыз.
3. Пышақ қорғанысын монтаждаңыз, Пышақ қорғанысын монтаждау тарауын қараңыз.
4. Курылғыдан шөп немесе бута кескішті алып тастаңыз, Шөп пен бута кескіштерді ауыстыру тарауын караңыз.
5. Кұрылғы мен керек-жарактарды көлікке тасымалдамас бұрын, оларды үдеу, тежеу, бұрылыс кезінде немесе апат кезінде сырғып кетпейтіндей немесе лактырылмайтындай етіп қойыңыз немесе бекітіңіз.

Сактау

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Кұрылғы өшеді.
2. Кұрылғыдан батарея жинағын шығарып алыңыз, Аккумулятор жинағын шығарыңыз тарауын қараңыз және оны мақсатына сай сақтаңыз, батарея жинағын пайдалану нұсқауларын қараңыз.
3. Курылғыны тазалаңыз, Курылғыны тазалаңыз тарауын караңыз.
4. Пышақ қорғанысын монтаждаңыз, Пышақ қорғанысын монтаждау тарауын қараңыз.

△АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны закымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

НАЗАР АУДАРЫНЫ

Дұрыс сақтамау салдарынан зақымдану қаупі!

Дурыс сактамау кұрылғыны зақымдауы мүмкін. Кұрылғыны құргғақ және жақсы желдетілетін жабық бөлмеде сактаңыз.
Құрылғыны ұзақ ұақым бойы тікелей күн сәулесінің астында қалдырмаңыз.
Кұрылғыны бақша химикаттары мен мүздан тазартатын түздар сияқты коррозиялық материалдардан алыс ұстаңыз.
5. Күрылғыны күргақ және жақсы желдетілетін жабық бөлмеде сақтаңыз.

Кутім және техникалық қызмет көрсету

⚠️ΚΑΥΙΠ

Откір пышактын кесіп кетуі және құрылғының кездейсок қосылуы салдарынан жаракат алу қаупі!

Құрылғыдағы кез келген жұмысты бастамас ұұрын аккумулятор жинағын ұұрылғыдан шығарыңыз. Аккумулятор жинағын орнату кезінде ҚОСУ/ӨШІРУ түймесінің басылмаганына көз жеткізіңіз.

Кұрылғының байқаусызда қосылуын болдырмаңыз. Кұрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киңіз.

Пышақ қорғанысын құрылғыдағы кез келген жұмыс алдында және әрбір тасымалдау алдында орнатыңыз.

Курылғыны тазалаңыз

НАЗАР АУДАРЫНЫ

Дурыс тазаламау салдарынан зақымдану қаупі бар!

Курылғыны тек қол щеткаларымен және дымқыл шуберекпен тазалаңыз.

Еріткіш негізіндегі тазалағыш құралдарды пайдаланбаңыз.

Кұрылғыны суға немесе басқа сүйықтықтарға батырманыз.

Курылғыларды кұбыршектегі су ағынымен немесе жоғарық қысым астында тазартуға тыйым салынады.

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Кұрылғы өшеді.
2. Курылғыдан батарея жинағын алығыз Аккумулятор жинағын шығарыңыз тарауын қараңыз.
3. Кол щеткаларымен кесіктерді алып тастаңыз. Сурет Т
4. Пышактардан шайырды, мысалы, Kärcher RM 769 эмбебап дақ кетіргішпен алып тастаңыз.
5. Шеп немесе бута кескіштердің пышақтарын майлаңыз, Пышақтарды майлау тарауын караңыз.
6. Пышақ қорғанысын монтаждаңыз, Пышақ қорғанысын монтаждау тарауын қараңыз.
7. Кажет болса, кұрылғыны дымқыл шуберекпен сүртіңіз.
8. Аккумулятор жинағының ұстағышындағы кір мен бөгде заттарды дымқыл шүберекпен тазалаңыз. Нүсқау

Косымша колжетімді телескопиялық түтқаны дәл осылай тазалаңыз.

Пышактарды майлау

Нуская

Пышак сапасы мен онтайлы кесу нәтижелерін сақтау үшін, әр қолданғаннан кейін шөптер мен бұта қайшыларының пышақтарына аздал бүріккіш май немесе жуқа машина майын жағыңыз.

1. КОСУ/ӨШІРУ түймесін жіберіңіз. Кұрылғы өшеді.
2. Кұрылғыдан батарея жинағын алығыз Аккумулятор жинағын шығарыңыз тарауын қараңыз.

3. Кұрылғыны тазалаңыз, Кұрылғыны тазалаңыз тарауын қараңыз.

4. Кұрылғыны көлденен, тегіс және майға тезімді бетке қойыңыз.

Cypet U

1. Шеп пен бута кескіш пышактарының устінгі жағына майдың жуқа қабатын жағыңыз.

2. Пышақ қорғанысын монтаждаңыз, Пышақ қорғанысын монтаждау тарауын қараңыз.

3. Негізін тазалаңыз және қалған майды экологиялық таза түрде және жергілікті заңға сәйкес тастаңыз.

Акаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Кате Себебі Жою
Кұрылғы жұмысістемейді.	Аккумулятор жинағы құрылғыға дұрыс орнатылмаған.	1. Аккумулятор жинағын құрылғыдағы аккумулятор жинағының ұстағышына орнына түскенін сезгенше басыңыз.
	Аккумулятор жинағының заряд деңгейі тым төмен.	1. Аккумулятор жинағын зарядтаңыз, Аккумулятор жинағын зарядтау-тарауды қараңыз.
	Аккумулятор жинағы қызып кетті.	1. Құрылғыдан аккумулятор жинағын алып, оны суытыңыз, Аккумулятор жинағын шығарыңыз-тарауды қараңыз.НүсқауАккумулятор жинағы өте жылы болуы мүмкін.2. Құрылғыны немесе аккумулятор жинағын күн сәулесінің астында қоймаңыз.
	Аккумулятор жинағы немесе зарядтау құрылғысы ақаулы.	1. Аккумулятор жинағын немесе зарядтау құрылғысын ауыстырыңыз, Максатына сәйкес қолдану-тарауды қараңыз.
Кұрылғы жұмыс кезінде токтап қалады	Қозғалтқыш қызып кетті	1. Жұмысты токтатып, қозғалтқышты суытыңыз.

Кате кодтары және қате сипаттамалары

Зарядтау күйінің индикаторы	Қате сипаттамасы	Ақауларды жою
Жарықдиод баяу жыпылықтайды және қозғалтқыш өшірулі.	Аккумулятор жинағының заряды толығымен таусылған.	1 Аккумулятор жинағын зарядтаңыз немесе оны зарядталған аккумулятор жинағымен ауыстырыңыз, Аккумулятор жинағын зарядтау тарауын қараңыз.
Барлық жарықдиодтар әр 2 секунд сайын 2 рет жыпылықтайды және қозғалтқыш өшеді.	Пышақтар бітеліп қалған немесе ластанған.	1 ҚОСУ/ӨШІРУ түймесін босатыңыз және аккумулятор жинағын құрылғыдан шығарыңыз, Аккумулятор жинағын шығарыңыз тарауын қараңыз.2 Пышақтардың арасында қатты бөгде заттардың бар-жоғын тексеріп, қажет болған жағдайда оларды алып тастаңыз.3 Пышақтарды тазалап, майлаңыз, Құрылғыны тазалаңыз тарауын қараңыз.4 Аккумулятор жинағын орнатыңыз, Аккумулятор жинағын салыңыз тарауын қараңыз.
	Қозғалтқыштың температуралық қорғаныс функциясы іске қосылды.	1 Құрылғыны суытыңыз. Құрылғы мен аккумуляторды тек белгіленген температура аукымында пайдаланыңыз және сақтаңыз, аккумулятор жинағының нұсқауларын қараңыз.

Барлық жарықдиодтар әр 2 секунд сайын 5 рет жыпылықтайды.

Аккумулятор жинағының температуралық қорғаныс функциясы іске қосылды.

1 КОСУ/ЭШІРУ түймесін босатыңыз және аккумулятор жинағын құрылғыдан шығарыңыз, Аккумулятор жинағын шығарыңыз тарауын қараңыз.
2 Кұрылғыны немесе аккумулятор жинағын суытыңыз/жылытыңыз. Кұрылғы мен аккумуляторды тек белгіленген температура аукымында пайдаланыңыз және сақтаңыз, аккумулятор жинағының нүсқауларын қараңыз.

3 Егер кате сакталса, дилерге немесе уэкілетті қызмет көрсету орталығына хабарласыңыз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бүйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бүйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте)

Өндірілген күні көрсетілген түр кестесінде шифрланған.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы

0 Өндірілген гасыры

9 Өндірілген айының екінші саны

0 Өндірілген айының бірінші саны

Сонымен бул мысалда 30190 коды 09 /(2)013 өндірілген күнін білдіреді.

Техникалық мағлүматтар

Курылғының техникалық сипаттамалары
Номиналды кернеу V	3	.	6(max.3.7)
Бос жүрістің айналу саны	/min	1050
Шөп кескіштің кесу ені	mm	80
Бұта кескіштің кесу ұзындығы	mm	110
Бұта кескіш пышағыныңсаңылауы	mm	8

EN 62841-1 & EN 62841-4-5 сәйкес өлшенген мәндер: Grass shears

Колдағы дірілдің мәні	m/s^2	2,8
Белгісіздік К м/с	^2	1,5
Дыбыс қысымының деңгейі L_pA	dB(A)	72
Белгісіздік K_pA	dB(A)	3
Дыбыстық шуылдың деңгейі L_ЫЛғал таратқыштық	dB(A)	81
Белгісіздік K_pA	dB(A)	3

EN 62841-1 & EN 62841-4-2 сэйкес элшенген мәндер: Shrub shears

Колдағы дірілдің мәні	m/s2	2,8
Белгісіздік К m/s	2	1,5
Дыбыс қысымының деңгейі L_pA	dB(A)	71
Белгісіздік K_pA	dB(A)	3
Дыбыс куатының деңгейі L_WA кепілдік берілген	dB(A)	82

Өлшемдері мен салмағы

Шөп кескішпен салмағы	kg	0,58
Бұта кескішпен салмағы	kg	0,63
Үзындығы х ені х биіктігі (шөп кескішпен, аккумуляторсыз, пышақтың қорғаныс қабығынсыз)	mm 306 x 83	x 132
Үзындығы х ені х биіктігі (бұта кескішпен, аккумуляторсыз, пышақтың қорғаныс қабығынсыз)	mm 392 x 81	x 132

Техникалық өзгерістер рүқсат етілген.

Діріл мәні

⚠️ECKEPTY

Көрсетілген діріл мәні стандартты сынақ әдісімен өлшенді және жабдықты салыстыруға пайдаланылуы мүмкін.

Берілген діріл мәні жүктің алдын ала бағалауында пайдаланылуы мүмкін.

Кұрылғыны пайдалану тәсіліне байланысты кұрылғының ағымдағы қолданысы кезінде діріл деңгейі көрсетілген жалпы мәннен ауымқұы мүмкін.

Накты пайдалану шарттарында әсер етуді бағалауға негізделген өздігінен қорғау шараларын анықтаңыз. Операциялық циклдің барлық бөліктерін, мысалы, жұмыс істемейтін уақыт пен құрылғының өшірілген және қызмет көрсетілмейтін уақытын ескере отырып, назар аударыңыз.

ЕО стандарттарына сэйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қөргғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

Өнім: Аккумуляторлы шеп және бұта кескіш Типі: GSH 4-4 Plus

Колданыстағы ЕО директивалары

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG (+2005/88/EG)

2011/65/EU

Колданылатын біріздендірілген стандарттар

EN 55014-1: 2017 + A1: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62841-1:2015+A11

EN 62841-4-2:2019+A1+A11

EN 62841-4-5:2021+A11

EN IEC 63000: 2018

Сәйкестікті бағалаудың қолданбалы әдісі

2000/14/EG және 2005/88/EG арқылы өзгертілді: V қосымшасы (бұта пышағымен ғана)

Дыбыс куаттылығының деңгейі дБ(А)

Өлшенді: 78,92

Кепілдік береді: 82

Кол койғандар басқарманың тапсырмасы мен уәкілдігі бойынша әрекет етеді.

H. Jenner

Кужаттаманы жүргізетін уәкілетті түлға:

C. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
