Өнім түрі	Қабырға сканері
Бренд	Hilti
Модель	PS 85
Өлшемдері (U x E x B), аккумуляторсыз	264 мм x 115 мм x 100 мм
Салмағы (аккумуляторсыз)	0,57 кг
Қоректену	Li-Ion Hilti B12 сериясы (10,8 В) аккумуляторы
Типтік автономдылық	Шамамен 6 сағат (B12-30 аккумуляторымен)
Максималды анықтау тереңдігі (құрғақ бетон)	200 мм
Сенімді анықтау тереңдігі (металл заттар, құрғақ бетон)	≤ 85 мм
Анықталатын заттар	Қара/түсті металдар, ағаш, пластик, кернеу астындағы кабельдер
Өлшеу режимдері	Заттарды анықтау, ағып кетуді анықтау, қашықтықты өлшеу
Дисплей	Нүктелік, объект, 2D сигнал және сигнал түрлері бар экран
Интерфейс	USB Type-C, microSD карта, NFC
Сағаттық батырма батареясы	CR2032 (литий 3 В)
Қорғау дәрежесі	IP 5X
Жұмыс температурасы	-10 °C - 50 °C
Сақтау температурасы	-20 °C - 70 °C
Жеткізу жиынтығы	Қабырға сканері, USB кабель, пайдалану нұсқаулығы
Қауіпсіздік	Ескерту: батырма батареялары - жұту қаупі
Күтім	Құрғақ шүберекпен тазалаңыз, дөңгелектерді таза ұстаңыз
Кепілдік	Hilti қызмет көрсету орталығына хабарласыңыз

Жиі қойылатын сұрақтар - PS 85 HILTI

PS 85 арқылы кернеу астындағы кабельдерді қалай анықтауға болады?

Заттарды анықтау режимін пайдаланыңыз және тиісті қабырға түрін таңдаңыз. Кернеу астындағы кабельдер экранда қызғылт сары түспен көрсетіледі. Сенімді анықтау үшін ауаның салыстырмалы ылғалдылығы 50% -дан төмен екеніне көз жеткізіңіз.

Максималды анықтау тереңдігі қандай?

Құрғақ бетондағы максималды анықтау тереңдігі 200 мм. Дегенмен, металл заттар үшін сенімді нәтижелер алу үшін тереңдік 85 мм -пен шектелген.

Батырма батареясын (CR2032) қалай ауыстыруға болады?

Батырма батареясы ұстағышының бұрандасын бұрап алыңыз, ұстағышты шығарыңыз, ескі батареяны жаңасына ауыстырыңыз, полярлықты сақтаңыз (+ жоғары қарай), содан кейін ұстағышты қайта салып, бұрап бекітіңіз.

Экранда қате хабарламасы пайда болса, не істеу керек?

Пайдалану нұсқаулығындағы ақауларды жою кестесін қараңыз. Мәселе шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз.

Суреттерді компьютерге қалай көшіруге болады?

Өшірілген құрылғыны USB кабелі арқылы компьютерге қосыңыз, содан кейін қосыңыз. Файлдарды көшіру үшін 'Hilti PS 85' дискісін ашыңыз. Сондай -ақ microSD картасын пайдалануға болады.

Қандай қабырға түрлері қолданылады?

Реттелетін қабырға түрлері: кірпіш/әмбебап, бетон, гипсокартон, тесікті кірпіш, ұзын саңылаулы қуыс кірпіш және жас бетон. Оңтайлы өлшеу үшін тиісті түрді таңдаңыз.

Қашықтықты өлшеу режимін қалай пайдалануға болады?

Қашықтықты өлшеу режимінде тірек нүктесі жоғарғы ойық болып табылады. Құрылғыны қабырға бойымен түзу сызықпен жылжытыңыз; бастапқы нүктеден қашықтық үздіксіз көрсетіледі.

Қабырға сканерін қалай тазалау керек?

Алдымен аккумуляторды алыңыз. Корпусты сәл дымқыл шүберекпен тазалаңыз (силикон жоқ). Дөңгелектерді және желдету саңылауларын құрғақ щеткамен ақырын тазалаңыз.

Li-Ion аккумуляторымен қандай сақтық шараларын қолдану керек?

Тек Hilti B12 сериясының аккумуляторларын және зарядтағыштарын пайдаланыңыз. Шектен тыс температурадан аулақ болыңыз, аккумуляторды ашпаңыз және ылғалға ұшыратпаңыз. Зақымданған жағдайда қызмет көрсету орталығына хабарласыңыз.

Құрылғы бос пластик құбырларды анықтай ала ма?

Иә, бірақ бұл қабырға түрі мен диаметрге байланысты. Құрғақ бетонда диаметрі ≥ 20 мм бос пластик құбырлар анықталады. Кішіректері көрсетілмеуі мүмкін.

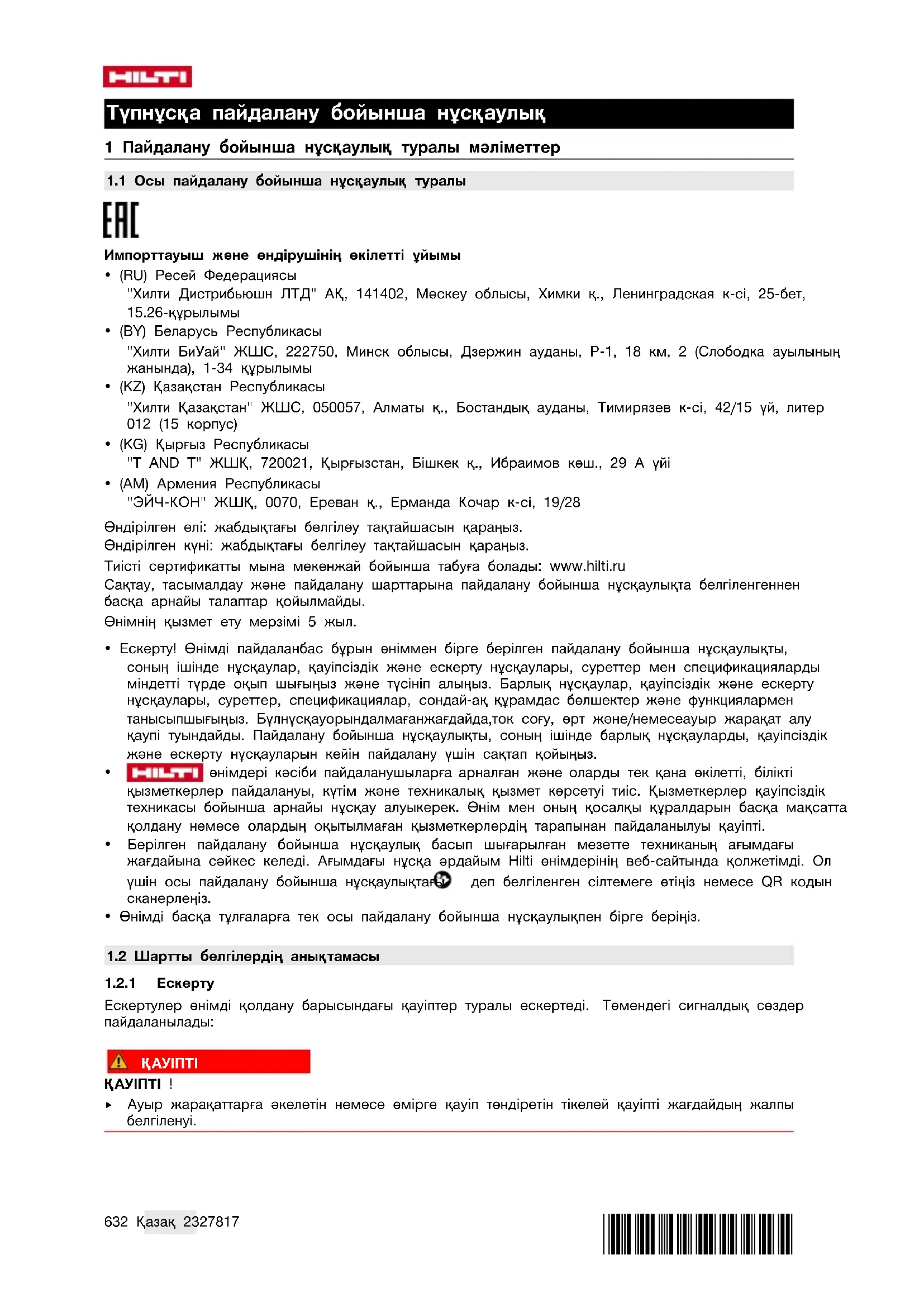

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PS 85 HILTI

Тупнуска пайдалану бойынша нускаулык

1 Пайдалану бойынша нүсқаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

EAC

Импорттауыш және өндірушінің өкілетті үйымы

• (RU) Ресей Федерациясы
"Хилти Дистрибьюшн ЛТД" АК, 141402, Мәскеу облысы, Химки к., Ленинградская к-сі, 25-бет, 15.26-құрылымы
• (BY) Беларусь Республикасы
"Хилти БиУай" ЖШС, 222750, Минск облысы, Дзержин ауданы, Р-1, 18 км, 2 (Слободка ауылының жанында), 1-34 кұрылымы
• (KZ) Казақстан Республикасы
"Хилти Казақстан" ЖШС, 050057, Алматы к., Бостандық ауданы, Тимирязев к-сі, 42/15 үй, литер 012 (15 корпус)
• (KG) Кырғыз Республикасы
"T AND T" ЖШК, 720021, Кырғызстан, Бішкек к., Ибраимов көш., 29 А үйі
• (АМ) Армения Республикасы
"ЭЙЧ-КОН" ЖШК, 0070, Ереван к., Ерманда Кочар к-сі, 19/28

Өндірілген елі: жабдықтағы белгілеу тактайшасын караңыз.

Өндірілген күні: жабдықтағы белгілеу тактайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.

Өнімнің қызмет ету мерзімі 5 жыл.

• Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нұсқаулықты, соның ішінде нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер мен спецификацияларды міндетті түрде оқып шығыңыз және түсініп алыңыз. Барлық нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер, спецификациялар, сондай-ак құрамдас бөлшектер және функциялармен танысыпшығыңыз. Бүлнұсқауорындалмағанжағдайда,ток соғу, өрт және/немесеауыр жаракат алу қаупі туындайды. Пайдалану бойынша нұсқаулықты, соның ішінде барлық нұсқауларды, қауіпсіздік және ескерту нұсқауларын кейін пайдалану үшін сақтап қойыңыз.
• HILTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуыкерек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.
• Берілген пайдалану бойынша нүсқаулық басып шығарылған мезette техниканың ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында колжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағы деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерлеңіз.
• Өнімді баска түлғаларға тек осы пайдалану бойынша нұсқаулықпен бірге беріңіз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Төмендегі сигналдық, сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ !

▶ Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY !

▶ Ауыр жаракаттарға өкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ !

Жаракат алуға немесе мүліктің зақымдалуына әкөлуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулыктағы белгілер

Бул пайдалану бойынша нускаулыкта төмендегі белгілер пайдаланылады:

Пайдалану бойынша нүсқаулықты ұстану

Аспапты пайдалану бойынша нускаулар және басқа пайдалы ақпарат

Қайта пайдалануға болатын материалдармен жұмыс істеу

Электр аспаптарды және аккумуляторларды түрмыстық қоқыска тастамаңыз

Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

Бул сандар осы пайдалану бойынша нүсқаулықтың басындағы тиісті суретке сөйкес келеді.

3

Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мүмкін.

11

Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.

Аталмыш белгілер өнімді қолдану барысында айрыкша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Өнімдегі белгілер

Өнімде төмендегі белгілер пайдаланылуы мүмкін:

SD картасы

USB

Курылғы iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.

Пайдаланылған Hilti литий-ион аккумуляторларының сериясы. Қолдану мақсаты бөліміндеі нүсқауларды орындаңыз.

Li-Ion

Жутылуы мүмкін шағын бөлшектер (түймелі элемент) туралы ескерту

Өнім бар болған жағдайда, өнім АҚШ пен канадалық нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

1.4 Өнім туралы акпарат

HILTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы көрек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті. Тур сипаттамасы мен сериялық нөмір фирмалық, тактайшада берілген.

Сериялык нөмірді төменdegі кестеге көшіріп қойыңыз. Өнім туралы мәліметтерді өкілдігімізге немесе қызмет көрсету бөлімімізге сұрау беру арқылы алуға болады.

Өнім туралы мәліметтер

Қабырға сканері PS 85
Буын 01
Сериялық нөмір

1.5 Сэйкестілік декларациясы

Өндіруші осы нүсқаулықта сипатталған өнімнің қолданыстағы заңнамаға және қолданыстағы стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды.

Техникалық кужаттама мына жерде сақталған:

1.6 Өнімdegі/қаптамадағы жапсырма

WARNING

AVERTISSEMENT

Туймелі элементтермен жұмыс істеу кезінде ескертулерге назар аударыңыз. 639

2 Kaupcizidik

2.1 Өлшеу құралының қауіпсіздік техникасы бойынша жалпы нүсқаулар

⚠️ ЕСКЕРТУ! Сақтық шаралары бойынша барлық нұсқауларды және нұсқауларды оқып шығыңыз. Өлшеу құралдары тиісінше қолданылмаған жағдайда қауіпті жағдайларды тудыруы мүмкін. Қауіпсіздік техникасы және пайдалану бойынша нұсқаулардың орындалмауы өлшеу құралының зақымдалуына және/немесе ауыр жарақат алуға әкелуі мүмкін. Қауіпсіздік бойынша барлық нұсқауларды және жалпы нұсқауларды келесі пайдаланушы үшін сақтаңыз.

Жумыс орны

Жумыс орнындағы тазалықты және төртіпті қадағалаңыз. Жумыс орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі мүмкін.
▶ Тутанғыш сүйықтықтар, газдар немесе шаң бар жарылғыш аймақта өніммен жұмыс істемеңіз.
Балаларды және бөгде адамдарды жұмыс істеп түрған әнімнен алшақ ұстаңыз.
- Өнімді тек техникалық сипаттамаларының шенберінде қолданыңыз.
▶ Еліңізге тән қауіпсіздік техникасының ережелерін сақтаңыз.

Электр қауіпсіздігі

• Өнімді жаңбырдан немесе ылғал әсерінен қорғаңыз. Еніп кеткен ылғал қысқа түйықталу, ток соғу, өртену немесе жарылыс қаупін тудыруы мүмкін.
  ▶ Өнімді тасымалдау контейнеріне салмас бұрын құрғақ етіп сүртіңіз.

Адамдардың қауіпсіздігі

• ￥қыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және өлшеу құралымен жұмыс істеуге дұрыс қараңыз. Шаршаған кезде немесе есірткі, ішімдік не дәрі қабылдаған соң өлшеу құралын қолданбаңыз. Өлшеу құралын қолданған кездегі бір сәт зейінсіздік ауыр жақақат алуға апарып соғуы мүмкін.
  Жумыс кезінде ынғайсыз қалыптарға түрмауға тырысыңыз. Унемі тұрақты күйді және тепе- тендікті сақтаңыз.
  Жеке қорғану құралдарын пайдаланыңыз. Жеке химияға қарсы қорғаныс құралдарын тағу жаракаттану қаупін болдырмайды.
  Сақтандырғыш құрылғыларды өшірменіз және ескертетін жазулар мен белгілерді алмаңыз.
  Электр құралының кездейсок қосылуын болдырмаңыз. Өлшеу құралын аккумуляторға жалғаудан, шығарудан немесе тасудан бұрын оның өшірулі екеніне көз жеткізіңіз.
• Өнім мен керек-жарактарды осы нүсқауларға сай және тек осы түрге жататын аспаптарды пайдалануда талап етілетіндей қолданыңыз. Бүл кезде жұмыс жағдайларын және орындалатын жұмыстың сипатын ескеріңіз. Өнімдерді басқа мақсатта қолдану қауіпті жағдайларға әкелуі мүмкін.
• Өз мойныңызға қате қауіпсіздік сезімін алмаңыз және өлшеу құралына арналған қауіпсіздік ережелерін бұзбаңыз, тіпті өлшеу құралын жиі қолданатын тәжірибелі пайдаланушы болсаңыз. Мұқиятсыз қолдану бірнеше секундта ауыр жаракаттануға апарып соғуы мүмкін.
  ▶ Элшеу куралын медициналык кұрылғылардың жанында қолдануға болмайды.

Өлшеу құралын қолдану және оған күтім көрсету

• Өнімді және керек-жарактарды тек техникалық мінсіз күйінде қолданыңыз.
• Колданылмайтын өлшеу құралдарын балалардың қолы жетпейтін жерде сақтаңыз. Өнімді онымиен таныс емес немесе осы нүсқауларды оқып шықпаған түлғаларға пайдалануға рүқсат берменіз. Өлшеу құралдары тәжірибесі жоқ пайдаланушылардың қолында қауіпті болады.
• Өлшеу құралдарына муқият күтім көрсетіңіз. Жылжымалы бөліктердің ақаусыз қызмет ететінін және қысылмайтынын, бөліктердің сынбағанына немесе өлшеу құралының жұмысына теріс әсер етуі мүмкін зақымдардың жоқтығын тексеріңіз. Өлшеу құралының зақымдалған бөліктерін оны қолдану алдында жөндгеуге өткізіңіз. Нашар жөнделген өлшеу құралдары көптеген жазатайым окифалардың себебі болып табылады.
• Өнімді еш жағдайда модификациялауға немесе өзгертуге болмайды. Hilti компаниясы рүқсат етпеген өзгерістер немесе модификациялар пайдаланушының өнімді пайдалану құқығын шектеуі мүмкін.
• Маңызды өлшеу әрекетттерінің алдында, сондай-ақ өлшеу құралы құлаған жағдайда немесе оған басқа механикалық әсерлер тигізгенде, оның дәлдігін тексеру қажет.
• Өлшеу нөтижелерінің сапасы арнайы қоршау жағдайында төмендеуі ықтимал. Буларға, мысалы, құрылғылардың айналасы, қатты магниттік немесе электрмагниттік өрістерді шығару, дірілдер және температура өзгерістері жатады.
  Жылдам өзгеретін өлшеу шарттары өлшеу нәтижелеріне өсер ете алады.
• Өнім температураның кенет өзгерістеріне ұшыраған жағдайда, өнім қоршаған орта температурасын қабылдағанша күтіңіз. Қатты жылу айырмашылықтары қате жұмыс істеуге және дұрыс емес өлшеу нәтижелеріне апарып соғуы мұмкін.
• Адаптерлерді және керек-жаракты қолданғанда керек-жарактың берік бекітілгеніне көз жеткізіңіз.
• Өлшеу құралы құрылыс аландарының қатаң жағдайларында қолдануға арналғанымен, оған дәл басқа оптикалық және электр өнімдеріне (жорық дүрбісі, көзілдірік, фотоаппарат) сияқты ұқыпыты қарау керек.
  ▶ Берілген жұмыс және сақтау температураларын сақтаңыз.

2.2 Қауіпсіздік бойынша қосымша нұсқаулар

Адамдардың қауіпсіздігі

▶ Элшеу күралын кез келген имплантаттардан алшак ұстаңыз.
Жергілікті қауіпсіздік техникасының ережелерін сақтаңыз.
▶ Өлшеу құралын адамдарды немесе жануарларды зерттеу үшін пайдаланбаныз.
Жакын жерде жукті өйелдер немесе кардиостимуляторлары бар адамдар болса, аспапты қолдануға тыйым салынады.

Электр қауіпсіздігі

- Аспапты сақтау алдында аккумуляторды шығарып алыңыз.

Өлшеу құралын қолдану және оған қызмет көрсету

▶ Пайдалану алдында өлшеу құралының реттеулерін және өзіңіз орындаған реттеулерді тексеріп шығыңыз.
▶ Косканнан кейін және жұмыс барысында әрдайым дисплейдегі мәліметтерге және ескерту хабарларына назар аударыңыз.
Сканердің астыңғы жағын және дөңгелектерді таза ұстаңыз, себебі бүл өлшеу дәлдігіне әсер ете алады.
▶ Өлшеу күралының артқы жағындағы датчик аймағына ешкандай жапсырмалар не тактайшалар бекітпеніз. Әсіресе металл тактайшалар өлшеу нәтижелеріне әсер етеді.
Сканерлеу барысында әрдайым барлық 4 деңгелектің еденмен жанасуын сақтаңыз. Баспалдақтар мен жиектердің үстінен жүрменеңіз.
▶ Өлшеу әрекетіне әсер етпеу үшін өлшеу құралын сканерлеу барысында тек арнайы түтқасынан ұстаңыз.
Сканерлеу барысында ешкандай қолғап киіп жүрмеңіз және жеткілікті жөрге тұйықталуды қамтамасыз етіңіз. Жөрге тұйықталу жеткіліксіз болған жағдайда, материалдың анықталуына (кернеу өткізгіш сымдардың анықталуы да) әсер етілуі мүмкін.
▶ Өлшеу құралын әрдайым біркелкі алға-артқа жылжытыңыз.
▶ Элшеу құралы нысандарды тапқан орындарда бұргыламаңыз. Бұргы диаметрін ескеріп сайкес қаупсіздік факторын есепке алыңыз.

HILTI

▶ Өлшеу құралын жүк көтеретін құрылымдық элементтер, жоғары кернеулі сымдар, газ немесе бу құбырлары және т.с.с. критикалық нысандарды анықтау үшін пайдаланбаңыз.
▶ Өлшеу күралын еш жағдайда қараусыз қалдырмаңыз. Өлшеу нәтижелерін басқа ақпарат көздері, бақылау өлшемдері және қажетінше сынақ бұргылау арқылы қосымша растаңыз.
▶ Кол ілмегінің берік бекітілгеніне кез жеткізіңіз. Кол ілмегінің бекіту нуктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз.
▶ Кулап қалған құралдардан және/немесе керек-жарактардан жаракат алу қаупі бар. Тек жеткізілім жиынтығындағы қол ілмегін пайдаланыңыз.
▶ Элшеу құралын тек арнайы түтқасынан ұстап тасыңыз. Түтқаны таза, құрғак және май іздерінсіз ұстаңыз.
▶ Дисплейде таза әрі жақсы оқылатын күйде ұстаңыз. Дисплейді тек таза әрі сызат түсірмейтін шуберекпен сүртіңіз.
▶ Өлшеу нәтижелерінің сапасы арнайы қоршау жағдайында төмендеуі ықтимал. Бүл мысалы, күшті магнит немесе электромагнит өрісін туындататын құралдардың жақындығын, ылғалды, металды қамтитын құрылыс, фольгамен оралған тежеу материалдарының, қабаттық құрылымдардың, бостықтары бар табандардың және ток өткізетін тұсқағаздардың немесе плиткалардың болуының белгісі. Сол үшін табандарды, төбе немесе еденде бұргғылау, аралау немесе фрезамен өңдеуден алдын басқа мәлімет көздеріне де назар аударыңыз (мысалы құрылыс жоспарлары).
Сканерлеу барысында қатты электрлік, магниттік немесе электрмагниттік өрістер шығаратын құрылғылардан (мысалы, мобильді телефондар) алшақ болыңыз. Мүмкіндік болса, сәулеленуі өлшеуге әсер ете алатын барлық құрылғыларды, тиісті функцияларды ажыратыңыз немесе құрылғыларды өшіріңіз.
▶ Элшеу күралын алдын ала рүқсатсыз әскери нысандар мен әуежайлардың жанында, ұшактардың ішінде және радиоастрономиялық нысандарда пайдаланбаңыз.
▶ Өлшеу құралы құлаған жағдайда немесе оған басқа механикалық әсерлер тигізгенде, оның жұмыска қабілеттілігін тексеру қажет. Өлшеу құралы зақымдалған болса, оны Hilti компаниясының сервистік орталығына жөндеуге жіберіңіз.
▶ Берілген жұмыс және сақтау температураларын сақтаңыз.

2.3 Аккумулятормен дұрыс жұмыс істеу және оны дұрыс пайдалану

▶ Литий-иондық аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.
- Аккумуляторларды тек техникалық мінсіз күйінде қолданыңыз.

Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
- Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
- Аккумуляторларды бөлшектеуге, кысуға, 80°C (176°F) шамасынан жоғары температураға дейін кыздыруға және жағуға тыйым салынады.
Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
▶ Еш жағдайда қайта өңделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
- Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, үшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
Батарея полюсіне саусакпен, күралдармен, өшекеймен немесе баска да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға закым келтіруі, сондай-ақ мүліkke залал келтіруі және жаракат алуға әкелуі мүмкін.
- Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
- Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.
- Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.

Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауіпсіздік және Hilti Li-lon аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.

Литий-иондык, аккумуляторларды тасымалдау, сақтау және пайдалану үшін қолданылатын арнайы директиваларды ескеріңіз. 635

Аталмыш пайдалану бойынша нүсқаулықтың соңындағы QR кодын сканерлеу арқылы табуға болатын Hilti Li-Ion аккумуляторларына арналған қауіпсіздік және пайдалану бойынша нүс-қауларды оқып шығыңыз.

2.4 Түймелі элементтерге күтіммен қарау және оларды дұрыс пайдалану

Түймелі элементтерді ешкашан жүтпаңыз. Түймелі элемент жұтылған жағдайда, 2 сағат ішінде ауыр химиялық күйіктер пайда болып, жұтқан адам қаза табуы мүмкін.
- Түймелі элементтердің балалардың қолына түспеуін қадағалаңыз. Түймелі элементтің жұтылғанына немесе денеге басқа жолмен кіргеніне күмәніңіз бар болса, жергілікті токсикологиялық орталыққа қоңырау шалып, емделу туралы ақпарат алыңыз.
- Тек осы пайдалану бойынша нүсқаулықта келтірілген түймелі элементтерді пайдаланыңыз. Ешқандай басқа түймелі элементтерді немесе басқа қуат көзін пайдаланбаңыз.
- Кайта зарядталмайтын түймелі элементтерді кайта зарядтауға тыйым салынады. Түймелі элементтің саңылаусыздығы бұзылуы, ол жарылуы, өртенуі және адамдарға жаракат тигізуі мүмкін.
Туймелі элементтің зарядын шығаруға, оны зарядтауға, бөлшектеуге немесе өртеуге тыйым салынады. Туймелі элементті өндіруші белгілеген максималды температурадан жоғары қыздыруға тыйым салынады. Әйтпесе газ шығуынан, жылыстаудан немесе жарылыстан жақақат алу қаупі пайда болып, адам химиялық әсерден күйіп қалуы мүмкін.
Пайдаланылған түймелі элементтерді шығарып алыңыз да, жергілікті ережелерге сәйкес дереу қайта өндеуге беріңіз немесе кәдеге жаратыңыз. Түймелі элементтерді балалардан алшақ ұстаңыз. Түймелі элементтерді түрмыстық қоқысқа тастауға және өртеуге ТЫЙЫМ САЛЫ-НАДЫ. Заряды таусылған түймелі элементтердің саңылаусыздығы бұзылуы және олар өнімге закым келтіруі немесе адамдарға жаракат тигізуі мүмкін.
▶ Пайдаланылған түймелі элементтер де ауыр жаракат алуға немесе өлімге өкелуі мүмкін. Пайдаланылған түймелі элементтерге жаңаларымен бірдей караңыз.
Закымдалған түймелі элементке су тигізбеңіз. Шыққан литий мен су байланысының нәтижесінде сутек пайда болып, бүл өртке, жарылысқа немесе адамдардың жаракаттануына әекелуі мүмкін.
Түймелі элементті алмастырған кезде түймелі элементтің дұрыс орнатылғанына көз жеткізіңіз. Түймелі элементтің полюстер (+ және -) бойынша дұрыс салынғанына көз жеткізіңіз. Жарылыс қаупі бар.
- Түймелі элемент бөлімін әрдайым толықтай жабыңыз. Түймелі элемент бөлімін берік жабу мумкін болмаса, әнімді әрі қарай пайдаланбаңыз және түймелі элементті шығарып алыңыз. Түймелі элементті балалардан алшақ ұстаңыз.
- Ескі мен жаңа түймелі элементтерді, әртүрлі маркаларды немесе түймелі элементтердің түрлерін (мысалы, сілтілі, мырыш-көміртек немесе қайта зарядтауға болатын түймелі элементтер) араластырмаңыз.
Туймелі элементтерді узак, уақыт бойы пайдаланылмайтын өнімдерден шығарып алыңыз және оларды жергілікті ережелерге сәйкес қайта өңдеуге беріңіз немесе кәдеге жаратыңыз. Туймелі элементтерді түрмыстық қоқыска тастауға және өртеуге ТЫЙЫМ САЛЫНАДЫ.

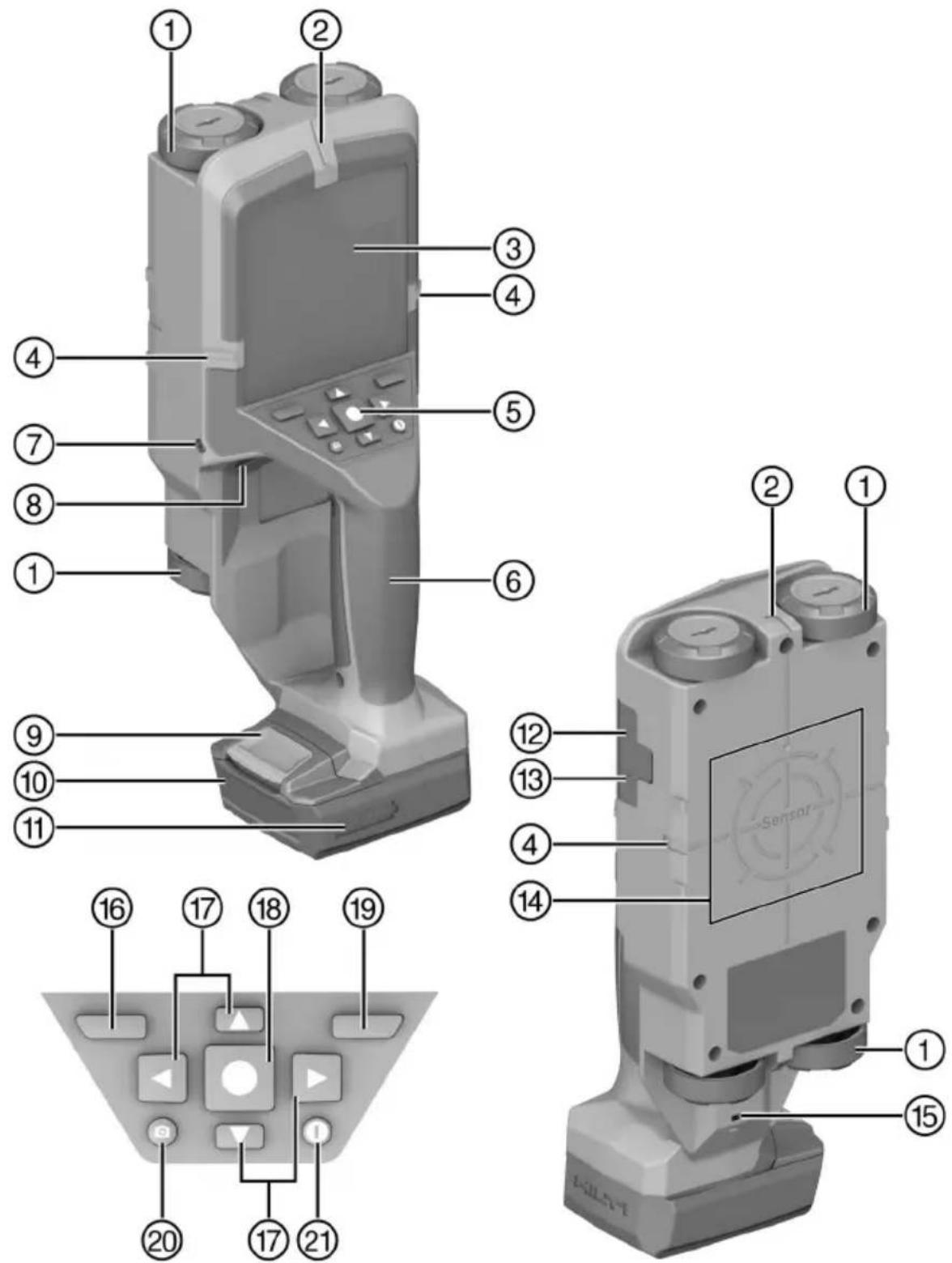

3.1 Өнімге шолу

① Дөнгелек
② Жоғарғы белгілеу кертігі
③ Дисплей
④ Сол жак/он жак белгілеу кертігі
⑤ Баскару панелі
⑥ Түтқыш

⑦ Туймелі элемент устағышының бұрандасы
⑧ Түймелі элемент устағышы
⑨ Аккумуляторды босату түймесі
⑩ Аккумулятор
⑪ Аккумулятор заряды деңгейінің индикаторы

⑫ microSD картасының 丫асы

⑰ Көрсеткі түймелері

⑬ USB порты, С түрі

⑱ Іске қосу/токтату түймесі

⑭ Датчик аймағы

②1 Косу/өшіру түймесі

3.2 Маçсатына сай қолдану

Сипатталған өнім қабырға сканері болып табылады. Ол қара металдар (арматуралық темір), түрлі- түсті металдар (мыс, алюминий), ағаш арқалықтар, пластик құбырлар, сымдар мен кабельдер сияқты нысандарды құрғақ астыңғы беттерде анықтауға арналған.

Аспапты пайдалану куқығы кұрылыс саласында кәсіби жұмыс істейтін адамдармен шектеледі.

B 12/2.6	0.24 kg	0.53 lb
B 12-30	0.25 kg	0.55 lb
B 12/4.0	0.35 kg	0.77 lb
B 12-55	0.33 kg	0.73 lb

C 4/12-50

• Бул өнім үшін тек В 12 сериялы Hilti Li-Ion аккумуляторларын пайдаланыңыз. Hilti компаниясы бул өнім үшін осы кестеде көрсетілген аккумуляторларды пайдалануға кеңес береді.
• Бул аккумуляторлар үшін тек осы нүсқаулықта белгіленген серияға жататын Hilti зарядтағыш құрылғыларын қолданыңыз.

3.3 Жеткізілім жинағы

Қабырға сканері, USB кабелі, пайдалану бойынша нүсқаулық

Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group

3.4 Өлшеу режимдерінің шолуы

Өлшеу құралында төмендегі өлшеу режимдері бар:

• Нысанның орналасқан жерін анықтау қабырғалар, едендер мен төбелердегі нысандардың орналасқан жерін анықтауға арналған.
• Жылыстау жерлерін анықтау жылыстау жерлерін анықтауға арналған.
• Арақашықтықты өлшеу арақашықтықты өлшеуге арналған.

Режимді өлшеу режимінің мәзір тармағында ауыстыруға болады. 644

Берілген барлық деректер арнайы сынау қондырғыларында, көбінесе зертханалық ортада өлшенді. Негізгі материалдағы қоспаларға, қоршаған орта шарттарының өзгерістеріне немесе анықталған нысандардың ерекшеліктеріне (мысалы, бүгілген нысандар) байланысты өлшеу қуатының мәндері берілген мәндерден айтарлықтай өзгеше болуы мүмкін(«Қауіпсіздік техника-сының қосымша нұсқаулары» бөлімін де қараңыз). Біздің стандартты зертханалық жағдайлар келесідей:

• Температура: 20°C
  • Салыстырмалы ауа вилгалдылығы: 36,5%
  • Бетонның беріктік класы: С 50/60

Құрғақ бетондағы максималды анықтау тереңдігі		200 мм(7,9 дюйм)
Құрғақ бетонда абсолюттік рүқсатетілген нәтижелер үшін анықтаутереңдігі	Металл нысандар	≤ 85 мм(≤ 3,3 дюйм)
	басқа нысандар	≤ 80 мм(≤ 3,1 дюйм)
Құрғақ құрылыс қабырғаларындағы ағаш арқалықтардыңанықтау тереңдігі		38 мм(1,5 дюйм)
Жаңадан жасалған бетондағы металл нысандардың анықтаутереңдігі		60 мм(2,4 дюйм)
Басқа қолдау көрсетілетін қабырға түрлеріндегі нысандардыңанықтау тереңдігі		80 мм(3,1 дюйм)
Көрсетілген нысан тереңдігінің дәлдігі(пайдалануға тәуелді ауытқунықоспағанда)	құрғақ бетонда	±5 мм(±0,2 дюйм)
	жаңадан жасалған бетонда	±10 мм(±0,4 дюйм)
Нысан ортасына дейінгі өлшеу дәлдігі		±5 мм(±0,2 дюйм)
Екінші ілеспе нысандардың минималды арақашықтығы		40 мм(1,6 дюйм)
Арақашықтықты өлшеу дәлдігі		±10 мм / 1 м(±0,4 дюйм / 3 фут — 3 дюйм)
Радиолокациялық датчик жиілігі		1,8 ГГц ... 5,7 ГГц
Радиолокациялық датчиктің максималды тарату күші		0,00001 мВт
Индуктивті датчиктің жиілігі		48 кГц ... 52 кГц
Максималды магниттік өріс күші (10 м шамасында)		20 дБмкА/м
Бастапқы нүктенің үстіндегі максималды жұмыс бііктігі		2000 м(6561 фут — 8 дюйм)
Максималды салыстырмалы ауа ылғалдылығы		90%
Кернеу өткізгіш нысандарды анықтауға арналған максималдысалыстырмалы ауа ылғалдылығы		50%
ІЕС 61010-1 стандарты бойынша ластану дәрежесі		2
В 12-30 аккумуляторымен өдеттегі жұмыс ұзақтығы		≈ 6 сағ
Түймелі элемент		CR2032 (3 В литий батареясы)
Түймелі элементтің қызмет ету мерзімі		шамамен 36 ай
Қорғау класы		IP 5X
Өлшемдері (ұзындығы х ені х бііктігі), аккумуляторсыз		264 мм x 115 мм x 100 мм(10,4 дюйм x 4,5 дюйм x3,9 дюйм)
EPTA-Procedure 01 стандарты бойынша аккумуляторсыз салмағы		0,57 кг(1,26 фунт)
Жұмыс кезіндегі қоршаған орта температурасы		-10 °C ... 50 °C(14 °F ... 122 °F)
Сақтау температурасы		-20 °C ... 70 °C(-4 °F ... 158 °F)

4.1 Аккумулятор

Аккумулятордың жұмыс кернеуі	10,8 В
Жұмыс кезіндегі қоршаған орта температурасы	-17 °C ... 60 °C(1 °F ... 140 °F)
Сақтау температурасы	-20 °C ... 40 °C(-4 °F ... 104 °F)
Зарядтаудың басындағы аккумулятор температурасы	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Кызмет көрсету

Осы кожаттамадағы және әнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

1. Зарядтау алдында зарядтағыш құрылғының пайдалану бойынша нұсқаулығын оқып шығыңыз.
2. Аккумулятордағы және зарядтағыш құрылғыдағы контактілердің таза әрі құргғақ екендігіне көз жеткізіңіз.
3. Аккумуляторды руксат етілген зарядтағыш құрылғы ішінде зарядтаңыз. 641

Жаракат алу каупі кыска түйыкталудан немесе аккумулятордың құлауынан!

• Аккумуляторды орнату алдында аккумулятор контактілерінде және әнімdegі контактілерде бөгде заттардың жоқтығына көз жеткізіңіз.

• Аккумулятордың әркез дұрыс орнатылғанына көз жеткізіңіз.

• Аккумуляторды алғаш рет іске қоспас бұрын зарядтаңыз.

• Аккумуляторды өнімге шерту дыбысымен тірелгенше кіргізіңіз.
• Аккумулятордың аспапка берік бекітілгенін тексеріңіз.

5.3 Аккумуляторды шығару

1. Аккумулятордың құлыптан босату түймесін басыңыз.
2. Аккумуляторды өнімнен шығарыңыз.

5.4 Кол ілмегі орнату

ECKEPTY

Күралды ұстау арқаны дұрыс жалғанбаса, жаракат алу қаупі бар! Өнім құлап кетуі мүмкін.

▶ Күралды ұстау арқанын тесікке және/немесе қол ілмегіне бекітпеніз.

1. Кол ілмегінің жіңішке ілмегін әнімнің төменгі жағындағы тесіктен әткізіңіз.
2. Кен ілмекті жінішкесінен өткізіп, қол ілмегін мыктап тартыңыз.

5.5 Өлшеу құралын қосу/өшіру

Өлшеу күралын қоспас бұрын датчик аймағының ылғалды емес екендігіне кез жеткізіңіз. Қажет болса, өлшеу күралын шуберекпен кептіріңіз.

HILTI

1. Өлшеу құралын қосу үшін қосу/өшіру түймесін немесе іске қосу/токтату түймесін басыңыз. ► Жұмыс температурасынан тыс қате туралы хабар көрсетіліп, өлшеу құралы автоматты түрде өшіп қалады. Өлшеу құралын суытыңыз немесе жылытыңыз және содан кейін қайта қосыңыз.

Өлшеу күралы 5 минут пайдаланылмай түрганнан кейін толықтай өшіп қалады. Ажыратуға дейінгі ұзактықты басты мәзірде өзгертуге болады.

1. Өлшеу құралын өшіру үшін қосу/өшіру түймесін басыңыз.

5.6 Мэзір

5.6.1 Мэзір бойынша шарлау

Сол мен он жак функциялык туймелерге экран индикациясына байланысты әртүрлі функциялар тағайындалады. Олар дисплейде тиісті функциялык туйменің үстінде графикамен көрсетіледі.

1. Мэзірді ашу үшін сол жақ функциялық түймені басыңыз.
2. Мәзір бойынша айналдырып әту үшін жоғары немесе төмен қаратылған көрсеткі түймелерін басыңыз.
3. Тандалған мәзір опциясын растау үшін іске қосу/токтату түймесін басыңыз.
4. Бір деңгейге жоғары мәзірге қайту үшін сол жақ функциялық түймені басыңыз.
5. Мәзірден шығу үшін оң жақ функциялық түймені басыңыз (галерея ішкі мәзірінде қолжетімді емес).

5.6.2 Мэзір тармақтары

Галерея

Сакталған кескіндерді шақыруға немесе қоқыс себеті белгісінің астында он жақ функциялық түймені басу арқылы жоюға болады.

Кескіндердің дерек үзінділері жадта қалады және оларды қайта құруға болады. Біржолата жою үшін ішкі жадты пішімдеу функциясын таңданыз. SD картасы салынған болса, алдымен SD картасын пішімдеу функциясын таңдап, содан кейін SD картасын шығарып алыңыз және сонан соң ішкі жадты пішімдеңіз. Балама әдіс ретінде кескіндерді Құрылғы реттеулерімәзірінде Әдепкі реттеулер арқылы да біржолата жоюға болады.

Өлшеу режимі

Кажетті өлшеу режимін орнатыңыз. Өлшеу құралы, тандау жасалғаннан кейін, тікелей таңдалған өлшеу режиміне ауысады. «Нысанның орналасқан жерін анықтау» өлшеу режимінде, сондай-ак жоспарланған өлшеу әрекетіне жарамды қабырға түрін және өлшеу нәтижелерінің көрінісін орнатуға болады.

Курылғы реттеулері

• Метрлік сызғыш: метрлік сызғышты «Нысанның орналасқан жерін анықтау» өлшеу режимдері (нуктелі көріністі қоспағанда) және жылыстау жерлерін анықтау үшін қосыңыз немесе өшіріңіз. Метрлік сызғыштың көмегімен, мысалы, нысан орталарының арасындағы қашықтықты анықтауға болады. Метрлік сызғышты нөлге орнату үшін он жақ функциялық түймені басыңыз.
  • Экран жарыктығы: Дисплейдің жарықтық деңгейін реттеп шығыңыз.
• Аудио: Дыбыстык сигналды қосыңыз немесе өшірініз. Дыбыстык сигнал қосылып түрганда, түймені әр баскан сайын және нысан әр табылған сайын, датчик аймағының астында дыбыстык сигнал беріледі.
• Іске қосу реттеулері: Өлшеу құралы қосылған кезде қандай реттеулермен (мысалы, қабырға түрі, көрініс, метрлік сызғыш) жұмысын бастайтынын таңдаңыз. Соңғы өшіру кезіндегі реттеулерді көшіру және дербестелген негізгі реттеу (басты мәзірдегі ағымдағы реттеулерге сәйкес келеді) арасында таңдаңыз.
  ... кейін өшіру: өлшеу құралы пайдаланылмаған кезде автоматты түрде өшірілетін уақыт аралығын таңданыз.
  • Тіл: Индикаторда қолданылатын тілді таңданыз.
• Күн және уақыт: Кескіндерді сақтау үшін күн мен уақытты реттеп шығыңыз және күн мен уақыт пішімін таңданыз. Күн мен уақыт бұдан былай сақталмаса, түймелі элементі ауыстырыңыз (31- беттегі «Түймелі элементі енгізу/ауыстыру (D суретін караңыз)» бөлімін караңыз).
• Өлшеу бірлігі: Өлшеу индикаторлары үшін өлшем бірлігін таңданыз. (Кейбір нарықтарда қолжетімді емес.)
• Эдепкі реттеулер: Барлық мәзір опцияларын әдепкі реттеу күйіне қайтаруға болады. Дәл сол уақытта сақталған барлық кескіндер біржолата жойылады.

Курылғы туралы акпарат

Мунда орнатылған бағдарламалықжасақтаманың нүсқасы сияқты құрылғы туралы акпарат орналасқан.

5.6.3 Контекстке тәуелді ақпарат және анықтама

Дисплейде он жак функциялық түйменің үстінде сұрақ белгісі көрсетілсе, он жак функциялық түймені басу арқылы контекстке тәуелді ақпарат пен анықтаманы қарап шығуға болады. Бұл опция қабырға түрі мен көріністі өзгерткен кезде, «Нысанның орналасқан жерін анықтау» барлық өлшеу режимдерінде және жылыстау жерлерін анықтау кезінде қолжетімді.

5.7 Өлшеу нәтижелерін сақтау / көшіру

5.7.1 Өлшеу нәтижелерін кескін ретінде сақтау

Нысан көрінісінде панорамалық скриншот функциясы қолжетімді. Өлшеу нәтижелерін (соның ішінде әр көрсетілген нысанның тереңдігін) құжаттандыру немесе кейінірек талдау үшін кескін ретінде сақтауға болады.

1. Кажетті аймақты әдеттегідей өлшеңіз.

2. Содан кейін скриншот түймесін басыңыз.

3. microSD картасы салынған жағдайда, кескіндер картаға сақталады. Кері жағдайда кескіндер өлшеу құралының ішкі жадына орналастырылады және оларды USB интерфейсі арқылы тасымалдауға болады.

4. Кескіндерді галерея мәзір тармағы арқылы шақыруға немесе жоюға болады. 644

5.7.2 USB интерфейсі арқылы деректерді тасымалдау

USB интерфейсі тек деректерді тасымалдау ўшін қолданылады. Аккумуляторларды немесе басқа құрылғыларды зарядтау мүмкін емес.

1. USB портының какпағын ашыңыз.
2. Өшірулі өлшеу құралының USB портын USB кабелі арқылы компьютерге жалғаңыз.

Өлшеу құралын USB интерфейсі арқылы компьютерге ғана жалғаңыз. Басқа құрылғыларға жалғаған жағдайда, өлшеу құралы зақымдалуы мүмкін.

1. Олшеу куралын косыңыз. 643
2. Компьютердегі файл браузерін ашып, Hilti PS 85 диск жетегін таңданыз. Сакталған файлдарды өлшеу куралының ішкі жадынан көшіруге, компьютерге жылжытуға немесе жоюға болады.
3. Кажетті процесс аякталғаннан кейін, диск жетегін әдеттегідей ажыратыңыз.

Диск жетегін әрдайым алдымен компьютердің операциялық жүйесінен ажыратыныз (диск жетегін шығару), әйтпесе өлшеу құралының ішкі жады зақымдалуы мүмкін.

1. Өлшеу құралын қосу/өшіру түймесі арқылы өшіріңіз.
2. USB кабелін шығарып, шаңнан немесе су шашырауынан қорғау үшін USB портының қакқағын жауып қойыңыз.

5.7.3 microSD картасы аркылы деректерді тасымалдау

Егер microSD картасы өлшеу күралына салынған болса, кескіндер жадка сақтау кезінде өлшеу күралының ішкі жадына емес, автоматты түрде картаға орналастырылады.

microSD картасын шығармас бұрын өлшеу құралын өшіріңіз. Әйтпесе microSD картасы зақымдалуы мүмкін.

1. microSD картасы уясының какпағын ашыңыз.
2. microSD картасын өлшеу күралына құлыптанғанша сәл басып кіргізіңіз.
3. microSD картасын уядан тартып шығарыңыз да, компьютерге жалғаңыз. Сақталған файлдарды көшіруге, компьютерге жылжытуға немесе жоюға болады.
4. Содан кейін microSD картасын қайтадан ұға салып қойыңыз. Дұрыс жағымен енгізілгеніне көз жеткізіңіз. microSD картасын тірелгенше кіргізіңіз.
5. Шаннан немесе су шашырауынан корғау үшін үя қақпағын жауып қойыңыз.

5.8 Бағдарламалық жасақтаманы жаңарту

Кажет болса, өлшеу күралының бағдарламалық жасақтамасын жаңартуға болады.

Бағдарламалық жасақтаманың соңғы нұсқасын келесі сілтемеден жүктеп алуға болады: Жүктеп алу

▶ Бағдарламалық жасақтама нұсқасы өнім нұсқасынан қараганда жаңа болса, жаңарту файлын жуктеп алыңыз.
Жаңарту файлын microSD картасына жуктеп салыңыз.
- microSD картасын өлшеу күралына салыңыз. 645
▶ Элшеу күралын қосыңыз.

Жаңа, элі де орнатылмаған жаңарту файлы табылса, жаңарту процесі автоматты түрде іске қосылады.
Жанарту процесі дисплейде көрсетіледі. Бүл процесс бірнеше минутка созылуы мүмкін.
Жанарту аякталғаннан кейін, өлшеу құралы автоматты түрде қайта іске қосылады.

Hilti компаниясы жаңарту файлын кейін microSD картасынан жоюға кеңес береді.

microSD картасын шығармас бұрын өлшеу құралын өшіріңіз.

6 «Нысанның орналасқан жерін анықтау» өлшеу режимі

6.1 Жумыс кафидасы

Өлшеу күралының көмегімен датчик аймағының астыңғы беті тексеріледі. Егер қабырғада бірнеше нысан бір-бірінің үстінде орналасқан болса, дисплейде үстіңгі беті ең жақын орналасқан нысан көрсетіледі.

«Нысанның орналасқан жерін анықтау» өлшеу режимінде, сондай-ақ жоспарланған өлшеу әрекетіне жарамды қабырға түрін және өлшеу нәтижелерінің көрінісін орнатуға болады.

6.2 Табылатын нысандар

Кабырганың материалынан өзгеше болатын нысандар аныкталады.

• Пластик кубырлар (мысалы, келемді айнала материалындағы кемінде 10 мм диаметрге ie пластик кубырлар, кемінде 20 мм диаметрге ie қорғауыш кубырлар)
• Электр сымдар (кернеу өткізуіне байланыссыз)
• Ушфазалы айнымалы ток сымдары (мысалы, плитадан)
• Кіші кернеулі сымдар (мысалы, коңырау, телефон, желі, Smart Home)
• Кез келген түрдегі металл кұбырлар, қарнактар, тасығыштар (мысалы, болат, мыс, алюминий)
• Арматуралык темір
  • Ағаш
• Куыстар

6.3 Арнайы өлшеу жағдайлары

Колайсыз жағдайлар өлшеу нәтижесіне әсер етуі мүмкін:

• Көпкабатты кабырға кұрылымдары.
• Куыстар мен жеціл конструкциялы кабырғалардағы бос пластик кұбырлар.
  • Кабыргада кигаш өтетін нысандар.
• Металл беттер мен ылғал аймақтар; олар белгілі бір жағдайларда (мысалы, ылғал мөлшері үлкен болғанда) қабыргада нысандар ретінде көрсетілуі мүмкін. Бетонның толықтай кеуіп қалуы үшін бірнеше ай қажет екендігін ескеріңіз.
• Кабырғадағы куыстар; олар нысан ретінде көрсетілуі мүмкін.
• Мобильді байланыс базалары немесе генераторлар сиякты катты магтиттік немесе электрмагниттік өрісті шығаратын кұрылғыларға жақын.

Қабырға бойынша бұргылау, аралау немесе фрезерлеу алдында басқа ақпарат көздері арқылы қауіптен сақтануыңыз қажет. Өлшеу нәтижелеріне қоршаған орта әсерлері немесе қабырға сипаты ықпал ете алатындықтан, индикатор датчик аймағында ешқандай нысан көрсетпеуі мүмкін.

6.4 Кабырға түрлері

Қабырға түрлерін өзгерту

Уздік өлшеу нәтижелеріне қол жеткізу үшін әрдайым жарамды қабырға түрін тандаңыз. Өлшеу тереңдігі қабырға түріне байланысты болады және ең көбі 85 мм (3,3 дюйм) кұрайды.

▶ Кажетті кабырға түрі көрсетілгенше, сол немесе оң жақ көрсеткі түймесін басыңыз.
▶ Кабырға түрін таңдау үшін іске қосу/токтату түймесін басыңыз.

«Кірпіш қалау/әмбебап» қабырға түрі

«Кірпіш қалау/әмbebап» кабырға түрі көбінесі ірі кірпіш қалауда немесе басқа біртекті материалдарда пайдалануғаарналған. Пластик және металл нысандар, сонымен қатар электрлік және басқа да сымдар көрсетіледі. Кірпіш қалаудағы құыстар немесе диаметрі 2 см (0,8 дюйм) шамасынан кем болған бос пластик құбырлар көрсетілмеуі мүмкін. Бүл режим силикаттық кірпіш немесе балшық плитка сияқты біртекті негізгі материал түрлері үшін ең жарамды болып келеді.

«Бетон» кабырға түрі

«Бетон» кабырға түрі күрғақ бетон ішінде пайдалануға арналған. Пластик және металл нысандар, сонымен қатар электрлік және басқа да сымдар көрсетіледі. Диаметрі 2 см (0,8 дюйм) шамасынан кем болған бос пластик кұбырлар көрсетілмеуі мүмкін. Кабырға түрін таңдаған кезде 8 см (3,1 дюйм) және 20 см (7,9 дюйм) аралығындағы максималды өлшеу тереңдігін де реттеп шығуға болады.

«Ішкі әрлеу» кабырға түрі

«Ішкі әрлеу» кабырга түрі ағаш арқалықтарды, металл тіректерді, сонымен қатар электрлік және басқа да сымдарды кұргғақ кұрылыс кабырғаларында (ағаш, гипскартон және т.б.) табуға арналған. Толтырылған пластик кұбырлар және ағаш арқалықтар бірдей көрсетіледі. Бос пластик кұбырлар анықталмайды. Устіңгі бетке жақын орналасқан көп нысан (үстіңгі беттен 0-2 мм (0-0,08 дюйм)) анықталған жағдайда, тірекпен (мысалы, қалыңдығы 1 см (0,4 дюйм) органикалық шыны) жұмыс істеуге әрекет етіңіз.

«Көпкуысты кірпіш» кабырға түрі

«Көпкуысты кірпіш» кабырға түрі көпкуысты кірпіш ішінде пайдалануға арналған. Көпкуысты кірпіш көбінесе тігінен өтетін көптеген кіші күыстары бар кірпіш болып табылады. Металл нысандар, электрлік және баска да сымдар, сонымен қатар сумен толтырылған пластик құбырлар көрсетіледі. Құыстар немесе бос пластик құбырлар көрсетілмеуі мүмкін.

«Көлденең күысты кірпіш» қабырға түрі

«Көлденең куысты кірпіш» қабырға түрі көлденең куысты кірпіш ішінде пайдалануға арналған. Көлденең куысты кірпіш көбінесе көлденеңінен өтетін азғантай үлкен куыстары бар кірпіш болып табылады. Көлденең металл нысандар, электрлік және басқа да сымдар, сонымен қатары сумен толтырылған пластик құбырлар 2 см шамасындағы максималды өлшеу терендігіне дейін көрсетіледі. Құыстар немесе бос пластик құбырлар көрсетілмеуі мүмкін. Өлшеу нәтижесін жақсарту үшін көлденең куысты кірпішті «Көпқұысты кірпіш» қабырға түрімен қосымша сканерлеңіз. Сенімді және сенгісіз нысандарға (жалған нысандар) назар аударыңыз.

«Жаңадан жасалған бетон» кабырға түрі

«Жаңадан жасалған бетон» кабырға түрі өлі толықтай қатайып кетпеген және кеуіп қалмаған бетон ішінде пайдалануға арналған. Металл нысандар, пластик және металл құбырлар, сонымен қатар электрлік сымдар көрсетіледі. Кернеу өткізетін және өткізбейтін сымдарды бір-бірінен ажырату мүмкін емес. Максималды өлшеу терендігі 6 см (2,4 дюйм) құрайды. Бетонның толықтай қатаюы және кеуіп қалуы үшін бірнеше ай қажет екендігін ескеріңіз.

6.5 Көрініс

Көріністі өзгерту

Жоғары немесе төмен көрсеткі түймесін, қажетті көрініс көрсетілгенше, қайта-қайта басыңыз.
▶ Көріністі таңдау үшін іске қосу/токтату түймесін басыңыз.

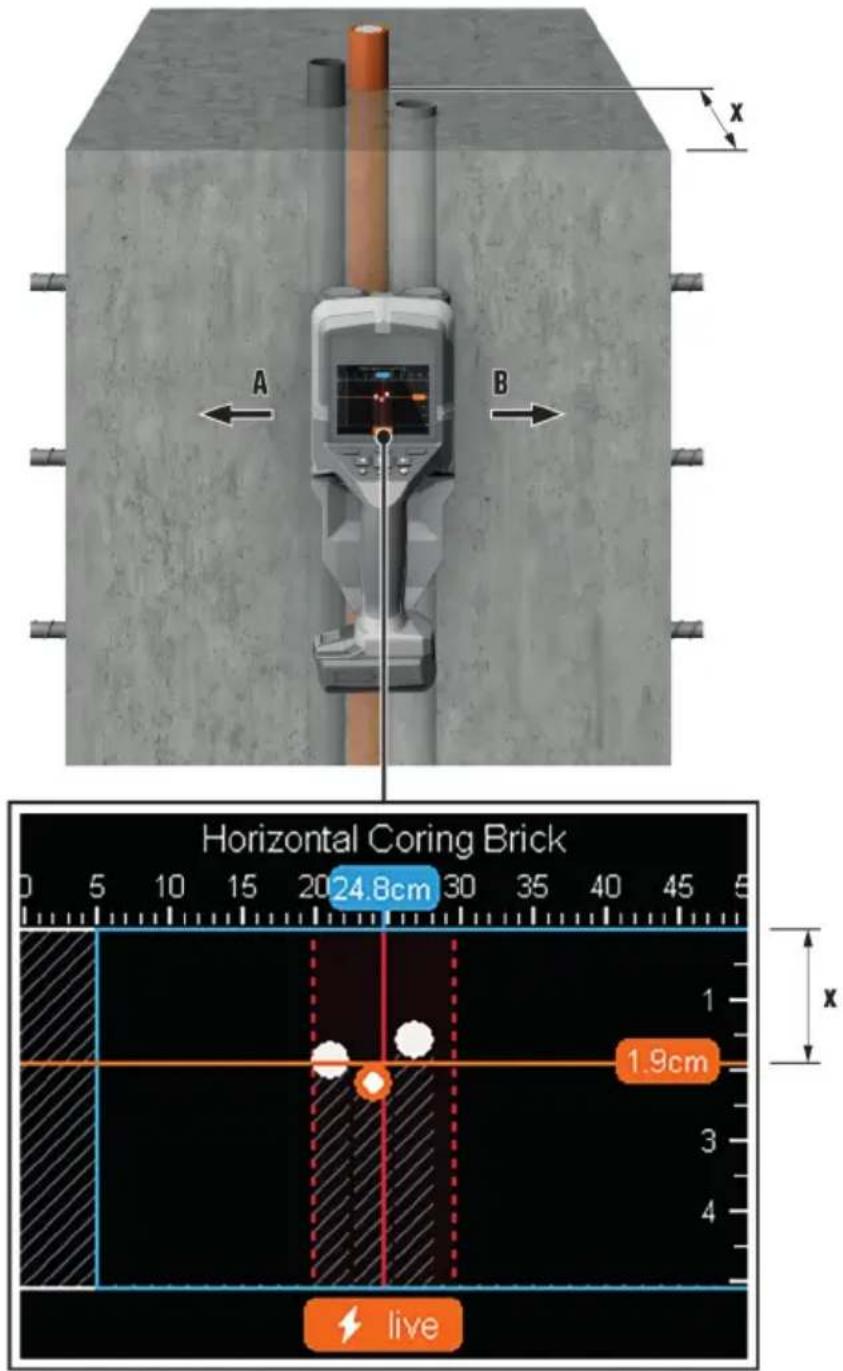

Нуктелі көріністе бірінші өлшеу нәтижесі, өлшеу құралын астыңғы бет үстінен жылжытусыз, алдын ала көрсетіледі. Сондықтан ол әсіресе бұрыштарда немесе тар жерлерде өлшеу үшін жарамды. Максималды өлшеу терендігі 6 см құрайды. Табылған нысандар материал сипатымен, бірақ терендік туралы мәліметтерсіз көрсетілуі мүмкін.

Уздік өлшеу нәтижелеріне қол жеткізу үшін өлшеу құралын нүктелі көріністе де мүмкіндігінше астыңғы бет үстінен жылжыту қажет болады. Өлшеу құралын жылжытпаған кезде, әсіресе пластик құбырлар мен ағаш арқалықтардың орналасқан жерін анықтау мүмкіндігі шектеулі болады.

Элшеу индикаторы

Ешкандай нысан табылмаса, дисплейде тек сыртқы шеңбер пайда болып, жасыл түспен жанады.

Нысан айналада орналасса, сыртқы шенбер қызыл түспен жанып тұрады. Өлшеу құралы нысанға жақындап жатса, шенберлер саны үлғаяды. Өлшеу құралы нысаннан алыстап жатса, шенберлер саны азаяды.

Сигнал куші жеткілікті болған кезде, бағдарлау көрсеткілері көрсетіледі. Нысан ортасының орналасқан жерін дәл анықтау үшін өлшеу құралын бағдарлау көрсеткілерінің бағтымен жылжытыңыз. Нысан ортасының үстінде өлшеу индикаторында максималды ауытқу, ал сигнал куші жеткілікті болғанда, орталық қиылысу көрсетіледі. Материал сипатының түрлі-түсті таңбаламасы нысан көрісіндегімен бірдей.

Егер бағдарлау көрсеткілері немесе орталық қиылысу көрсетілмесе, сонда да тікелей айналада нысан орналасуы мүмкін.

6.5.2 Нысан көрінісі

Нысан көрінісінде барынша дәл өлшеу нәтижелері және максимальды өлшеу тереңдігі қолжетімді. Анықталған нысандар өлшеу бөлігінен өту барысында тереңдік деректерімен және қажетінше материал сипатымен бірге көрсетіледі.

Өлшеу процесі

▶ Элшеу құралын астыңғы бетке қойып, оны астыңғы бет үстінен қозғалыс бағытымен жылжытыңыз. Элшеу нәтижелері шамамен 10 см минималды өлшеу бөлігінен өткеннен кейін дисплейде көрсетіледі.
▶ Элшеу құралын әрдайым тік сызық бойынша астыңғы беттің үстінен жеңіл қысыммен, деңгелектер қабырғамен берік жанасатындай жылжытыңыз.
Оңтайлы өлшеу нәтижелеріне қол жеткізу үшін өлшеу құралын бүкіл зерттелетін жер бойынша баяу жылжытыңыз және кері жылжытқан кезде өлшеу нәтижелерін қадағалаңыз. Өлшеу бөлігі кемінде 40 см құрауы тиіс.
- Эркез іске қосу/токтату түймесін басу арқылы жаңа өлшеу әрекетін іске қосуға болады.
- Өлшеу құралын өлшеу барысында қабыргадан көтеріп алсаңыз, соңғы өлшеу нәтижесі дисплейде сақталады. Қайта қойған немесе ары қарай жылжытқан жағдайда, өлшеу әрекеті қайта іске қосылады.
- Аса сезімтал өлшеу әрекеттері үшін жарамды қабырға түрімен нуктелі көріністі пайдаланыңыз.

Horizontal Coring Brick 20 24.8cm 1.9cm live

Функцияға байланысты өлшеу құралының қозғалыс бағытына қөлденең жатқан нысандардың жоғарғы жиектері сенімді түрде анықталады. Сондықтан зерттелетін аймакқа әрдайым айқыш-үйқыш түрде жылжыңыз.

Нысандардың орналасқан жерін анықтау үшін өлшеу бөлігінен бір рет өту жеткілікті болып табылады. Табылған нысанның орналасқан жерін дәл анықтау және белгілеу қажет болса, өлшеу құралын өлшеу бөлігінің үстінен кері жылжытыңыз.

Табылған нысанның қабыргада орналасу түрін бірнеше өлшеу бөлігінен бірінен кейін бірі өту арқылы анықтауға болады.

Элшеу индикаторы

Датчик аймағында ешкандай нысан анықталмаса, нукте сызықтар мен ортаңғы сызық толықтай жасыл түсті болады. Нысан анықталса, ол дисплейдегі екі нукте сызықтың арасында пайда болады және екі нукте сызық пен ортаңғы сызық толықтай немесе ішінара қызыл түсті болады.

Бірінші терендік шкаласында табылған нысанның жоғарғы жиегіне дейінгі нысан терендігі көрсетіледі.

Дисплейдегітабылған нысандардың сипаттары шынайы нысан сипаттарынан басқаша көрсетілуі мүмкін. Эсіресе өте жұқа нысандар дисплейде қалыңырақ көрсетіледі. Улкен, цилиндрлік нысандар (мысалы, пластик немесе су құбырлары) дисплейде шынайы көріністен жінішке көрсетілуі мүмкін.

Материал сипатының түс таңбаламасы

Нысанның түрі мен терендігіне байланысты материал сипаттарын аныктауға болады.

Булар төмендегідей түстермен таңбаланады:

Сарғылт кернеу өткізетін нысан

Көк магнитті / құрамында темір бар металл (мысалы, арматуралық темір)

Көгілдір магнитті емес металл (мысалы, мыс құбыр)

Ақ Металл емес (мысалы, ағаш, пластик)

Сүр Материал сипаты белгісіз

• Кернеу өткізгіш нысандарда ешкандай баска сипат көрсетілмейді.
• Ушфазалы айнымалы ток сымдары кернеу өткізгіш сымдар ретінде аныкталмауы мүмкін.
• Салыстырмалы ауа ылғалдылығы 50 пайыздан артық болғанда, «кернеу өткізгіш» сипатын анықтау мүмкіндігі шектеулі болуы мүмкін.

Нысандарды белгілеу

Табылған нысандарды белгілеу кертігі немесе өлшеу құралының сыртқы жиегі арқылы белгілеуге болады.

▶ Өлшеу құралын белгілегіңіз келетін табылған нысанға қарай жылжытыңыз.
▶ Өлшеу құралын, нысан дисплейдің ортаңғы сызығының ортасында орналасатындай етіп туралаңыз.
▶ Белгілеу кертігінің жоғарғы, оң мен сол жақтарында белгі жасаңыз.

- Сызылған белгілердің қиылысу нүктесінде нысанның ортасы орналасады.

▶ Элшеу күралын, нысан дисплейдегі екі нукте сызықтың бірінің ортасында орналасатындай етіп туралауға да болады.

Бул нысанның өлшеу құралының тиісті сыртқы жиегінің астында, ортада орналасқанын білдіреді.

Бүл сыртқы жиекте астыңғы бет бойымен бір сызық белгілен, бүл сызықта қатысты бүйірлік белгілеу кертігінің орналасқан жерінде айқас белгісін қойыңыз.

▶ Бул жер нысанның ортасы болып табылады.

Табылған нысанның қабырғада орналасу түрін бірнеше өлшеу бөлігінен бірінен кейін бірі өту және тиісті белгілерді байланыстыру арқылы белгілеуге болады.

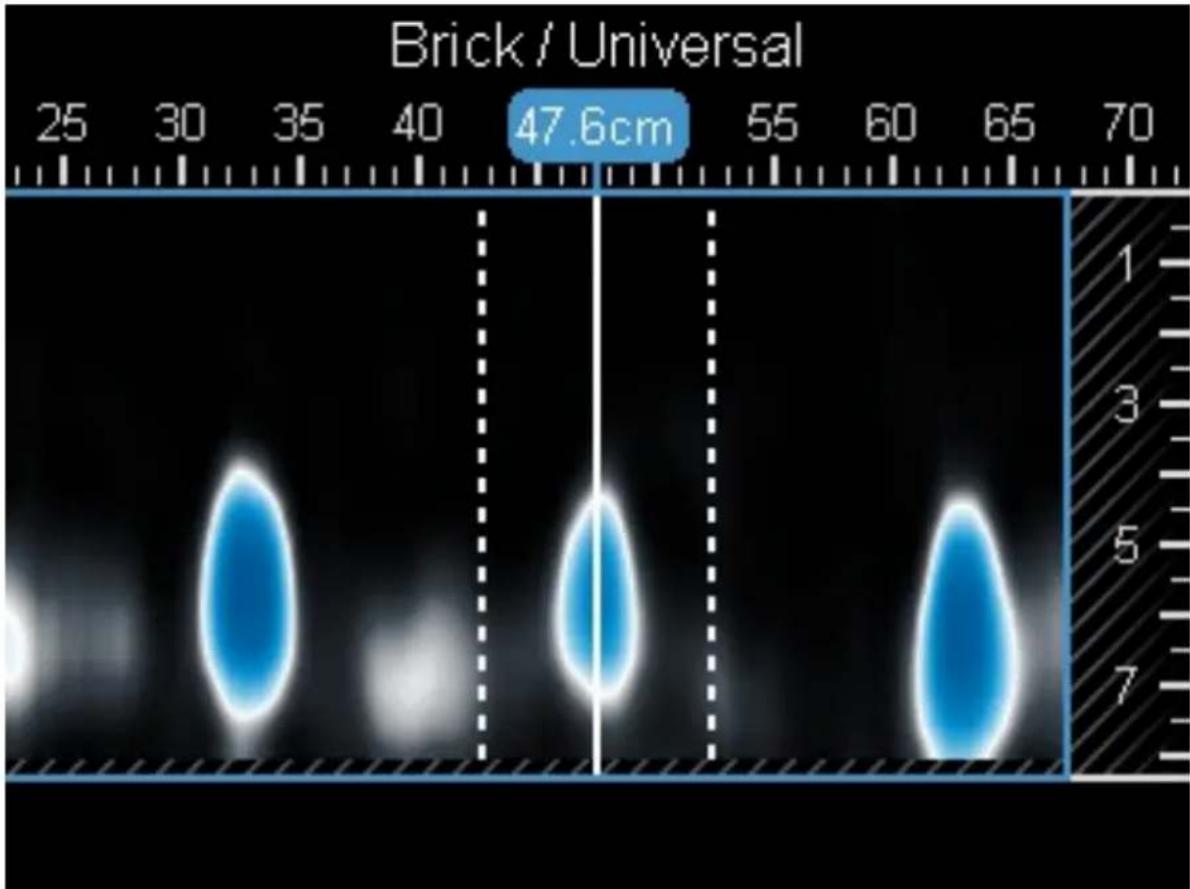

6.5.3 2D сигнал көрінісі

2D сигнал көрінісінде тиісті өлшеу позициясындағы сигнал күші нысан терендігімен бірге көрсетіледі. 2D сигнал көрінісі нысан көрінісінің варианты болып табылады. Ол нысан таңбаларының орнына сигнал күшінің мәндерін көрсетеді. Максималды сигнал күші нысандардың жоғарғы жиегін білдіреді. 2D сигнал көрінісін бір-біріне тар орналасқан нысандардың орнын анықтау және күрделі материал кұрылымдарын жақсырақ бағалау үшін пайдалануға болады. Шағын нысандар мен бірінен кейін бірі орналасқан нысандарды да белгілі бір жағдайларда табуға болады. Нысан көрінісіндегі өлшеу процесі бойынша нұсқауларды орындаңыз.

Нысан көрінісінде өлшеу процесі бойынша нүсқауларды орынданыз.

6.5.4 Signal View

Сигнал көрінісінде тиісті өлшеу позициясындағы сигнал күші нысан тереңдігі туралы акпаратсыз көрсетіледі. Сигнал көрінісін бір-біріне тар орналасқан нысандардың орнын анықтау және күрделі материал кұрылымдарын сигнал сипатының негізінде жақсырақ бағалау үшін пайдалануға болады.

7 «Жылыстау жерлерін анықтау» өлшеу режимі

Бүл өлшеу режимінде үстіңгі беттің салыстырмалы материал ылғалдылығы көрсетіледі. Сондықтан ол максимальды материал ылғалдылығының орналасқан жерін анықтау үшін жарамды және бар болуы мүмкін жылыстау туралы хабарлайды. Устіңгі беттегі әртурлі материалдар, көлденең нысандар және астыңғы беттегі әртектілік (мысалы, жіктер) нәтиженің дәлдігіне теріс әсер ете алады.

8 «Арақашықтықты өлшеу» режимі

Бул өлшеу режимінде нысандардың арасындағы арақашықтықтарды өлшеуге болады.

Өлшеудін негізгі нуктесі өрдайым жоғарғы белгілеу көмекші кұралы болып табылады. Өлшеу әрекетін тек тік бағытпен дөңгелектердің қозғалыс бағыты бойынша орындауға болады. Бастапқы нүктеге дейінгі арақашықтық үздіксіз өлшенеді. Дисплейде көрсетілген өлшеу мәні жалпы аралыққа емес, ағымдағы өлшеу әрекетінің бақтапқы нүктесіне дейінгі арақашықтыққа сәйкес келеді. Бастапқы нүктеге қарай кері қозғалу кезінде, өлшеу мәні азаяды.

Өлшеу құралы сөнгісіз арақашықтық мәндөрін берсе, мысалы, 1 м (3 фут) шамасындағы берілген арақашықтықты өлшеңіз. Аралық үйғарынды ауытқы аясында болмағанда (техникалық деректер бөлімін қараңыз), Hilti қызмет көрсету орталығына жолығыңыз.

9 Кутім және техникалық қызмет көрсету

ECKEPTY

Аккумулятор енгізілген кезде жаракат алу қаупі бар !

▶ Кутім және техникалық қызмет көрсету бойынша кез келген жұмыстарды орындамас бұрын әрдайым аккумуляторды шығарыңыз!

Өнімге қызмет көрсету

• Катты жабысып қалған кірді абайлап кетіріңіз.
• Бр болса, желдету саңылауларын күрғак, жұмсақ қылшақпен мүқият тазалаңыз.
• Корпусты сөл суланған шуберекпен ғана тазалаңыз. Ешкандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін.
• Өнімнің контактілерін тазалау үшін таза, құрғақ шүберекті қолданыңыз.

Литий-иондык, аккумуляторға қызмет көрсету

• Еш жағдайда желдету саңылаулары бітелген аккумуляторды қолданбаңыз. Желдету саңылауларын күрғақ, жұмсақ қылшақпен жақсылап тазалаңыз.
• Аккумуляторға шаңның немесе кірдің қажетсіз тиюіне жол бермеңіз. Аккумуляторға қатты ылғалдың тиюіне ешкашан жол бермеңіз (мысалы, суға батыру немесе жаңбыр астына қою арқылы).

Аккумулятор су болса, оны зақымдалған аккумулятор ретінде қарастырыңыз. Оны түтанбайтын контейнерге окшаулап, Hilti қызмет көрсету орталығына хабарласыңыз.

- Аккумулятордыбөгде май мен майлағыштан таза ұстаңыз. Аккумулятордашаң не кірдің қажетсіз жи- налуына жол бермеңіз. Аккумуляторды құрғақ, жұмсақ қылшақпен немесе таза, құрғақ шүберекпен тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөліктерге зақым келтіре алады.

Аккумулятордың контактілеріне тимеңіз және зауыттан тыс қолданылған майды контактілерден кетіріңіз.

- Корпусты сөл суланған шуберекпен ғана тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін.

Техникалық қызмет көрсету

• Көзгекөрінетін барлық бөлшектерде зақымдардың бар-жоғын және басқаруэлементтерініңақаусыз жұмысын жиј тексеріп тұрыңыз.
• Өнім зақымдалған және/немесе ақаулы болған жағдайда, оны пайдаланушы болмаңыз. Өнімді міндетті түрде Hilti қызмет көрсету орталығында жөндетіңіз.
• Кутім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз.

Қауінсіз жұмысты қамтамасыз ету үшін тек түпнұсқа қосалқы бөлшектер мен шығын материалдарын қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group

9.1 Түймелі элементті ауыстыру

Өлшеу күралында уақытты сақтау үшін түймелі элемент бар. Түймелі элемент заряды таусылған болса, оны ауыстыру қажет.

1. Түймелі элемент ұстағышының бұрандасын бөлшектеңіз.
2. Түймелі элемент устағышын (кажет болса, арнайы құралдың көмегімен) науасынан тартып шығарыныз.

3. Заряды таусылған түймелі элементі шығарып, жаңа түймелі элементі салыңыз. Тиісті полярлықты сақтаңыз. Түймелі элементің плюс полюсі жоғары қарап тұруы тиіс.

4. Түймелі элемент ұстағышын қайтадан науасына енгізіңіз. Түймелі элемент ұстағышының дұрыс және толықтай кіргізілгеніне көз жеткізіңіз, әйтпесе шаң мен су шашырауынан қорғаныска кепіл берілмейді.

5. Туймелі элемент устағышының бұрандасын қайтадан қондырып, қолмен мыктап тартыңыз.

10 Аккумуляторлық құралдар мен аккумуляторларды тасымалдау және сақтау

Тасымалдау

АБАЙЛАНЫЗ

Тасымалдау кезіндегі кенет іске қосылу !

- Өніміңізді әрдайым аккумуляторын шығарып алып тасымалдаңыз!

• Аккумулятор(лар)ды шығарыңыз.
• Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа тұйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.
• Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші кәсіпорындарға хабарласыңыз.
  ▶ Өнім мен аккумуляторларды өр пайдаланбас бұрын және ұзак ұақыт бойы тасымалдағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

Сақтау

ECKEPTY

Булінген немесе заряды таусылған аккумуляторлардан күтілмеген зақымдалу!

▶ Онімінізді өрдайым аккумуляторын шығарып алып сақтаңыз!

• Өнім мен аккумуляторларды салқын және құрғақ жерде сақтаңыз. Техникалық деректерде көрсетілген температураның шектік мәндерін ескеріңіз.
• Аккумуляторларды зарядтағыш құрылғыда сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.
• Аккумуляторларды еш жағдайда күн мен жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
• Өнім мен аккумуляторларды балалар мен рүксаты жок адамдардың қолы жетпейтін жерде сақта- ңыз.
• Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзак ұақыт бойы сақтағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

11 Акаулардағы көмек

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Ақаулық	Ықтимал себеп	Шешім
Өнім іске қосылмайды.	Аккумулятор зарядын босатыңыз	▸ Аккумуляторды алмастырыңыз немесе заряды таусылған аккумуляторды зарядтаңыз.
	Аккумулятор толығымен салынбаған.	▸ Аккумуляторды шырт еткен дыбыс естілгенше бекітіңіз.
Аккумулятор естілетін шырт ету дыбысымен бекітілмейді.	Аккумулятордағы құлып шоқылары кірленген.	▸ Тіреуіш шығыңқы жерлерін та залаңыз және аккумуляторды қайтадан салыңыз.
Басқару панелі арқылы дерек енгізу мүмкін емес	Басқару панелі ақаулы	▸ Hilti қызмет көрсету орталығына хабарласыңыз.
Дөңгелектер бірсарынды жұмыс істемейді	Дөңгелектерді шаң немесе кір басты	▸ Дөңгелектер мен корпусты тазалаңыз.
Акаулық ықтимал себеп Шешім
Өнімді компьютермен байланыстыру мүмкін емес.	Өнім компьютерде анықталмайды.	▸ Драйвердің жаңартылғанын тексеріп шығыңыз.Қажет болса, драйверді және/немесе операциялық жүйені жаңарту керек.
	USB кабелі ақаулы. ► Басқа USB кабелімен бай-ланысты тексеріп шығыңыз.Қажет болса, USB кабелінауыстырыңыз.
	Өнімdegі USB порты ақаулы.	▸ Hilti қызмет көрсету орталығына жолығыңыз.
microSD картасы жұмыс істемейді.	microSD картасы анықталмайды.	▸ microSD картасының жұмысын басқа құрылғыда (мысалы, компьютер) тексеріп шығыңыз.► Басқа немесе жаңа microSD картасын қолданыңыз. Ол да анықталмаса, Hilti қызмет көрсету орталығына хабарласыңыз.
	microSD картасын оқу мүмкін емес.	▸ microSD картасының және өлшеу құралындағы ұяның ластанған-ластанбағанын тексеріп шығыңыз. Оларды құрғақ, жұмсақ қылшакпен жақсылап тазалаңыз.► Егер мәселе шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз.

12 FCC нускауы (АКШ-та жарамды) / IC нускауы (Канадада жарамды)

Аталмыш аспап АКШ Федералдык байланыс комиссиясы (FCC) ережелерінің 15 тарауында бекітілген В класты сандык құрылғыларға арналған шекті мәндердің сынағынан сәтті әтті. Бүл шекті мәндер түрғын аймақтарында сәуле кедергілерін таратудан жеткілікті қорғанысты орнатуды қарастырады. Бүл түрге жататын құрылғылар жоғары жийіліктерді жасайды және қолданады және олар сәуле таратуы мүмкін. Сондықтан, оларды орнату және пайдалану нұсқауларға сай орындалмаса, олар радиобағдарламаларды қабылдауға кедергілер тудыруы мүмкін.

Алайда талаптарға сай қолданғанда кедергілер тумайтынына кепілдік беру мұмкін емес. Аталмыш аспап радио- және телекабылдауға кедергілер тудырса (мұны аспапты өшіріп, қайта қосу арқылы анықтауға болады), пайдаланушы мұндай кедергілерді келесі шаралардың көмегімен жою үшін аспапты өшіруі керек:

• Кабылдау антеннасын кайта орнатыңыз немесе ауыстырыңыз.
• Аспап пен кабылдағыш арасындағы қашықтықты үлкейтіңіз.
• Аспапты қабылдағыштың ток тізбегінен басқа розеткаға жалғаңыз.
  • Дилердің немесе тәжірибелі радио/телетехниктің көмегімен алыңыз.

Hilti компаниясы рүқсат етпеген өзгертулер немесе модификациялар пайдаланушының аспапты пайдалану құқықтарын шектеуі мүмкін.

Бул аспап FCC ережелерінің 15-параграфына сәйкес келеді және RSS-220 құжатында белгіленген талаптарды IC ұсынған RSS-Gen талаптарымен бірге орындайды.

Іске қосу төмендегі екі шарттарға сәй болуы керек:

• Осы аспап ешкандай зиянды сәулелерді шығаруы мүмкін емес.
• Аспап барлык сәулелерді, соның ішінде қажетсіз әрекеттерге әсер ететін сәулелерді қабылдауы керек.

АКШ-тағы пайдаланушылар үшін: Бүл аспаптың пайдаланылуы құқық қорғау органдары, өрт сөндіру және құтқару қызметтері, ғылыми зерттеу институттары, коммерциялық тау-кен қазу кәсіпорындары

және осы топтардың атынан жұмыс істейтін жеке түлғаларменшектеледі. Басқа түлғалардың тарапынан пайдаланылуы 47 U.S.C. §301 бұзушылығы болып табылады және қатты жазалануы мүмкін.

Уйлестіруге қойылатын талаптар

1. Ультракең жиілікті (УКЖ) визуализация жүйелері жабдыкты пайдалануға рүқсат берілмес бұрын FCC арқылы үйлестіруді талап етеді. Пайдаланушы осы үйлестіруден пайда болатын жабдыкты пайдалануға қойылатын кез келген шектеулерді ұстануы қажет.
2. УКЖ визуализация құрылғыларының пайдаланушылары жұмыс салалары туралы FCC Office of Engineering and Technology (Жобалау және технология басқармасы) кеңсесіне хабарлауы тиіс, бұл үйымосыақпараттыфедералдықұкіметпен ￥лтық, телебайланысжәне ақпарат басқармасыларқылы үйлестіреді. УКЖ пайдаланушысы қамтамасыз еткен ақпарат пайдаланушының аты, мекенжайы және басқа да тиісті байланыс ақпаратын, қалаулы географиялық пайдалану аймағын/аймақтарын, сондай-ақ FCC ид. нөмірін және УКЖ құрылғының басқа номенклатурасын қамтуы тиіс. Егер визуализация құрылғысы мобильді қолданбаларға арналған болса, географиялық, пайдалану аймағы құрылғы пайдаланылатын штат(тар) немесе округ(тер) болуы мүмкін. Стационарлық жұмыска арналған визуализация жүйесінің пайдаланушысы аспап жұмыс істейтін нақты географиялық орынды немесе мекенжайды көрсетуі қажет. Бұл құжаттама Жиілікті үйлестіру бөліміне, OET, Federal Communications Commission, 47 CFR 0.401(а) параграфында көрсетілген FCC басты кеңсесінің мекенжайына (ATTN: UWB Coordination) жіберілуі тиіс.
3. Өндірушілер немесе олардың өкілетті сауда уәкілдері өз жүйелерінің сатып алушыларына және пайдаланушыларына олар аспаптарды пайдаланбас бұрын жұмыс салаларын FCC комиссиясымен толықтай үйлестіруі қажет.
4. Макулданған, үйлестірілген УКЖ жүйелердің пайдаланушылары FCC комиссиясын иеленушінің немесе орналасқан жерінің өзгерісі туралы хабардар еткен және ағымдағы макулданған кәсіпорынмен үйлестірген жағдайда бүл жүйелерді басқа білікті пайдаланушыларға және басқа орындарға табыстай алады.
5. FCC/NTIA үйлестіру туралы есебінде визуализация жүйесінің жұмысы қосымша үйлестіруді талап ететін немесе визуализация жүйесін пайдалануға тыйым салынатын географиялық аймақтар көрсетілген. Егер белгілі бір географиялық аймақтарда пайдалану үшін қосымша үйлестіру қажет болса, жергілікті үйлестіруші беріледі. Осы арнайы аймақтардың аясындағы жұмыстардан басқа, УКЖ визуализация жүйесі туралы суралған акпарат FCC комиссиясына берілгеннен кейін, FCC комиссиясымен кейінгі үйлестіру қажет емес (хабарланатын жұмыс аймақтары өзгерген жағдайларды қоспағанда). Жұмыс аймағы өзгерген жағдайда, жаңартылған акпарат осы тараудың 2-тармағына сәйкес FCC комиссиясына беріледі.
6. Әдеттегі УКЖ жұмыстарын үйлестіру процесі, NTIA ұйымы үйлестіруге сұрау алған мезеттен бастан ең көбі 15 күнге созылады. Уақыт бойынша шектелген арнайы әрекеттерүшін белгілі бір жағдайларда өндеу уақыты қыскартылуы мүмкін. УКЖ жүйелердің адамдардың өміріне немесе жеке меншігіне әсер ететін апаттық жағдайларда пайдаланылуы үйлестірусіз жүзеге асырылуы мүмкін, ол үшін УКЖ жабдықтың пайдаланушысы осы тараудың 2.405(а)-(е) параграфтарында сипатталған процедурага сәйкес келетін хабарландыру процедурасын сақтауы тиіс.

Responsible party

Hilti, Inc.

Канададағы пайдаланушылар үшін: Осы радарлық, визуализация құрылғысын, ол еденге немесе қабырғаға бағытталған және еден немесе қабырға бетімен жанасқан немесе бүл беттерден 20 см арақашықтықта болған жағдайда ғана пайдалануға болады. Осы радарлық, визуализация құрылғысын тек құқық қорғау органдарына, ғылыми зерттеу институттарына, коммерциялық тау-кен қазу кәсіпорындарына, құрылыс компанияларына және құтқару немесе өрт сөндіру қызметтеріне пайдалануға рүқсат етіледі.

ECKEPTY

Кате жолмен кәдеге жаратудан жаракат алу қаупі бар! Газдардың немесе сүйықтықтардың шығуынан денсаулыққа зиян келтіру қаупі бар.

Закымдалған аккумуляторларды жіберуге немесе жәнелтуге болмайды!
▶ Кыска түйыкталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
- Аккумуляторларды балалардың қолына жетпейтіндей етіп көдеге жаратыңыз.
- Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз.

Hilti өнімдері қайта өндеу үшін жарамды көптеген материалдардың санынан тұрады. Көдеге жарату қында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды деге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.

Электр күралдарды, электрондык кұрылғылар мен аккумуляторларды тұрмыстық қоқыспен бірге тастамаңыз!

14 Өндіруші кепілдігі

▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

15 Косымша акпарат

Өніміңізге арналған керек-жарактар, жүйелік өнімдер мен қосымша акпарат осы жерде қолжетімді.

China RoHS II

Declaration of Cor

Proposal cord

Бул кесте Кытай нарығына қолданылады.

16 Hilti литий-иондык аккумуляторлары

Қауіпсіздік және қолдану бойынша нұсқаулар

Осы кужаттамада «аккумулятор» термині бірнеше Li-Ion элементтерін байланыстыратын қайта зарядтауға болатын Hilti Li-Ion аккумуляторларына қолданылады. Олар Hilti электр құралдарына арналған және тек осы құралдармен бірге пайдаланылуы тиіс. Тек түпнұсқа Hilti аккумуляторларын қолданыңыз!

Сипаттама

Hilti аккумуляторлары элементтерді баскару және элементтерді корғау жүйелерімен жабдықталған.

Аккумуляторлар арнайы жоғары энергия тығыздығын мүмкін ететін литий-иондық жинаушы материалдарды қамтитын элементтерден тұрады. Литий-иондық элементтер өте төмен жад әсеріне ie, алайда күш әсеріне, қатты заряд таусылуына немесе жоғары температураларға өте сезімтал болып табылады.

Hilti аккумуляторлары ўшін рүксат етілген өнімдерді Hilti Store дүкенінде немесе мына сайта табуға болады: www.hilti.group

Қауіпсіздік

• Литий-иондык, аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жақақаттарға, химиялық күйіктерге, өртенуге және/немесе жарылысқа апарып соғуы мүмкін.
  Закымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
• Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс өнгізуге болмайды!

HILTI

• Аккумуляторларды бөлшектеуге, кысуға, 80°C-тан жоғары температурага дейін қыздыруга және жағуға тыйым салынады.
  Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
  ▶ Еш жағдайда қайта өнделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
  ▶ Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
• Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, үшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
  Батарея полюсіне саусақпен, құралдармен, өшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ, мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.
• Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшак ұстаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
• Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.
• Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.
  ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып түрса, бұл оның ақаулы екендігін білдіреді. Аккумулятор өртенген жағдайдағы шаралар бөліміндегі нұсқауларға сәйкес әрекет етіңіз.

Аккумуляторлар зақымдалған жағдайдағы әрекеттер

• Аккумулятор зақымдалған жағдайда, әрдайым Hilti қызмет көрсету орталығына хабарласыңыз.
  Суйыктык шыфатын аккумуляторды пайдаланбаңыз.
  Суйыктык шыккан жағдайда, көзге және/немесе теріге тікелей тиюін болдырмаңыз. Батарея сүйыктығымен жұмыс істеген кезде өрдайым қорғауыш қолғапты және көз қорғанысын кип жүріңіз.
  Шығып жатқан батарея сүйықтығын кетіру үшін арнайы рүқсат етілген химиялық тазалағыш құралды пайдаланыңыз. Батарея сүйықтығына арналған жөргілікті тазалау ережелерін сақтаңыз.
• Ақаулы аккумуляторды жанғыш емес контейнерге салыңыз және құрғақ құммен, борлы ұнтакпен (СаСОЗ) немесе силикатпен (вермикулит) жауып қойыңыз. Содан кейін қақпағын тығыз жауып, контейнерді жанғыш газдар, сүйықтықтар немесе бөгде заттардан алшақ сақтаңыз.
  Контейнерді Hilti Store дукенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

Аккумулятор будан былай жумыс істемеген жағдайдағы әрекеттер

Эдеттегіден тыс зарядталу, шамадан артык зарядтау уақыты, көзге анык қуат төмендеуі, жарык диодының өдеттегіден тыс өрекет етуі немесе шығып кеткен сүйықтық сияқты аккумулятордың қалаусыз өрекеттеріне назар аударыңыз. Бұлар ішкі ақаулықты білдіреді.
- Аккумуляторда ішкі ақаулықтар анықталған жағдайда, Hilti қызмет көрсету орталығына хабарласыңыз.
- Аккумулятор будан былай қызмет етпеген, аккумулятор зарядталмай қалған немесе сұйықтық аққан жағдайда, оны кәдеге жаратуыңыз керек. Техникалық қызмет көрсету және кәдеге жарату бөлімін қараңыз.

Аккумулятор өртенген жағдайдағы шаралар

ECKEPTY

Аккумулятордың өртенуінен қауіп бар! Жанғыш аккумулятор тот басқыш жаракаттар, күйіктер немесе жарылыстарды тудыруы мүмкін қауіпті және жарылғыш сұйықтықтар мен буды шығарады.

- Аккумулятор өртенуін сөндірген кезде жеке қорғаныш жабдықты тағып жүріңіз.

▶ Қауіпті және жарылғыш буларды шығару үшін жеткілікті желдетуді қамтамасыз етіңіз.
▶ Тутіннің пайда болуы қарқынды болғанда дереу бөлмеден шығыңыз.
▶ Тыныс жолдары тітіркенген жағдайда дәрігермен кеңесіңіз.
▶ Өрт сөндіру әрекетін бастамас бұрын өрт сөндіру қызметін шақырыңыз.
- Аккумулятор өртенуін барынша үлкен арақашықтықтан сумен ғана сөндіріңіз. ￥нтақты өрт сөндіргіштер мен өрт сөндіргіш жапқыштар Li-Ion аккумуляторлары үшін пайдалы емес. Қоршаған ортадағы өртті дөстүрлі сөндіргіш құралдармен сөндіруге болады.

▶ Өртенген аккумуляторлардың үлкен мөлшерін жылжытуға әрекеттенбеңіз. Әсер тиген аккумуляторларды окшаулау үшін айналадағы ортадан әсер тимеген кез келген материалдарды шығарып алыңыз.

Суымаған, түтін шығатын немесе жанып түрган аккумуляторлар жағдайында:

Оны күрекпен алып, суға толы ожауға лактырыңыз. Судың салқындату әсерінен жанудың шектік температурасына әлі жетпеген аккумулятор элементтеріне өрттің таралуы азаяды.
- Аккумуляторды, ол толыктай суығанша, кем дегенде 24 сағатқа шелек ішінде қалдырыңыз.
- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Тасымалдау және сақтау бойынша нүсқаулар

▶ Коршаган орта температурасы -17°C және +60°C / 1°F және 140°F аралығында.
▶ Сактау температурасы -20°C және +40°C / -4°F және 104°F аралығында.
- Аккумуляторларды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін өрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды мүмкіндігінше салқын және құрғақ жерде сақтаңыз. Салқын жерде сақтау аккумулятордың қызмет ету мерзімін артырады. Аккумуляторларды еш жағдайда күн, жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші көсіпорындарға хабарласыңыз.
- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа түйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.

Техникалық қызмет көрсету және кәдеге жарату

• Аккумуляторды таза күйде және май мен жағармайдан бос ұстаңыз. Аккумуляторда қажетсіз шаң не кірдің жиналуына жол берменіз. Аккумуляторды құрғақ, жұмсақ қылқаламмен немесе таза, құрғақ шүберекпен тазалаңыз.
  Желдету саңылаулары бітелген аккумуляторды қолдануға болмайды. Желдету саңылауларын құрғак, жұмсақ қылшакпен жақсылап тазалаңыз.
  ▶ Iškí bělǐgíne běgde zatтардың кіруін болдырмаңыз.
• Аккумуляторға ешқандай сүйықтықтардың кіруіне жол бермеңіз. Аккумуляторға ылғал тиген жағдайда, оған зақымдалған аккумуляторға секілді шара қолданып, оны өртенбейтін контейнерге салып окшаулаңыз.

- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Нускаулардан тыс көдеге жарату нөтижесінде газ не сүйықтықтың босатылуы денсаулыққа қау-іп төндіруі мүмкін. Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!
- Аккумуляторларды түрмыстық қоқыска лақтырманыз.
- Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз. Қысқа түйыкталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
