Produkta veids	Sienas skeneris
Zīmols	Hilti
Modelis	PS 85
Izmēri (G x P x A), bez akumulatora	264 mm x 115 mm x 100 mm
Svars (bez akumulatora)	0,57 kg
Barošana	Hilti Li-Ion akumulators sērija B12 (10,8 V)
Tipiskais darbības laiks	Apmēram 6 stundas (ar akumulatoru B12-30)
Maksimālais noteikšanas dziļums (sausais betons)	200 mm
Uzticams noteikšanas dziļums (metāla priekšmeti, sausais betons)	≤ 85 mm
Nosakāmie objekti	Dzelzs/ne-dzelzs metāli, koks, plastmasa, sprieguma kabeļi
Mērīšanas režīmi	Objektu noteikšana, noplūžu noteikšana, attāluma mērīšana
Displejs	Ekrāns ar punktveida, objekta, signāla 2D un signāla skatiem
Saskarne	USB Type-C, microSD karte, NFC
Pogu baterija (pulkstenis)	CR2032 (litijs 3 V)
Aizsardzības pakāpe	IP 5X
Darba temperatūra	-10 °C līdz 50 °C
Uzglabāšanas temperatūra	-20 °C līdz 70 °C
Piegādes saturs	Sienas skeneris, USB kabelis, lietošanas instrukcija
Drošība	Brīdinājums par pogu baterijām: norīšanas risks
Apkope	Tīrīt ar sausu drānu, uzturēt riteņus tīrus
Garantija	Sazinieties ar Hilti klientu apkalpošanas dienestu

Bieži uzdotie jautājumi - PS 85 HILTI

Kā noteikt sprieguma kabeļus ar PS 85?

Izmantojiet režīmu Objektu noteikšana un izvēlieties piemērotu sienas tipu. Sprieguma kabeļi tiek parādīti oranžā krāsā ekrānā. Pārliecinieties, ka relatīvais gaisa mitrums ir zemāks par 50%, lai nodrošinātu uzticamu noteikšanu.

Kāds ir maksimālais noteikšanas dziļums?

Maksimālais noteikšanas dziļums sausā betonā ir 200 mm. Tomēr, lai iegūtu ticamus rezultātus metāla priekšmetiem, dziļums ir ierobežots līdz 85 mm.

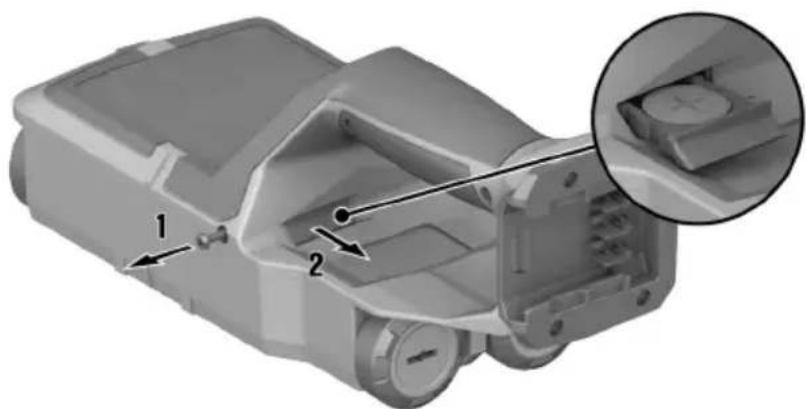

Kā nomainīt pogu bateriju (CR2032)?

Atskrūvējiet pogu baterijas turētāja skrūvi, izņemiet turētāju, nomainiet izlietoto bateriju pret jaunu, ievērojot polaritāti (+ uz augšu), pēc tam ievietojiet turētāju atpakaļ un pieskrūvējiet.

Ko darīt, ja ekrānā tiek parādīts kļūdas ziņojums?

Skatiet problēmu novēršanas tabulu lietošanas instrukcijā. Ja problēma turpinās, sazinieties ar Hilti klientu apkalpošanas dienestu.

Kā pārsūtīt attēlus uz datoru?

Pievienojiet izslēgtu ierīci datoram ar USB kabeli, pēc tam ieslēdziet to. Atveriet disku 'Hilti PS 85' failu pārlūkā, lai kopētu attēlus. Varat izmantot arī microSD karti.

Kādi sienu veidi tiek atbalstīti?

Regulējamie sienu veidi ietver: mūris/universāls, betons, ģipškartons, perforētie ķieģeļi, dobkie ķieģeļi ar iegareniem caurumiem un jauns betons. Izvēlieties piemērotu veidu optimāliem mērījumiem.

Kā izmantot attāluma mērīšanas režīmu?

Režīmā Attāluma mērīšana atskaites punkts ir augšējais iecirtums. Pārvietojiet ierīci taisnā līnijā pa sienu; attālums no sākuma tiek nepārtraukti parādīts.

Kā tīrīt sienas skeneri?

Vispirms izņemiet akumulatoru. Tīriet korpusu ar viegli mitru drānu (ne silikons). Viegli notīriet riteņus un ventilācijas atveres ar sausu suku.

Kādi piesardzības pasākumi jāievēro ar Li-Ion akumulatoru?

Izmantojiet tikai Hilti sērijas B12 akumulatorus un lādētājus. Izvairieties no ārkārtējām temperatūrām, neatveriet akumulatoru un nepakļaujiet to mitrumam. Bojājumu gadījumā sazinieties ar klientu apkalpošanas dienestu.

Vai ierīce nosaka tukšas plastmasas caurules?

Jā, bet tas ir atkarīgs no sienas veida un diametra. Sausā betonā tukšas plastmasas caurules ar diametru ≥ 20 mm ir nosakāmas. Mazākas var netikt parādītas.

LIETOŠANAS INSTRUKCIJA PS 85 HILTI

Iv Originālā lietošanas instrukcija 328

It Originali naudojimo instrukcija 354

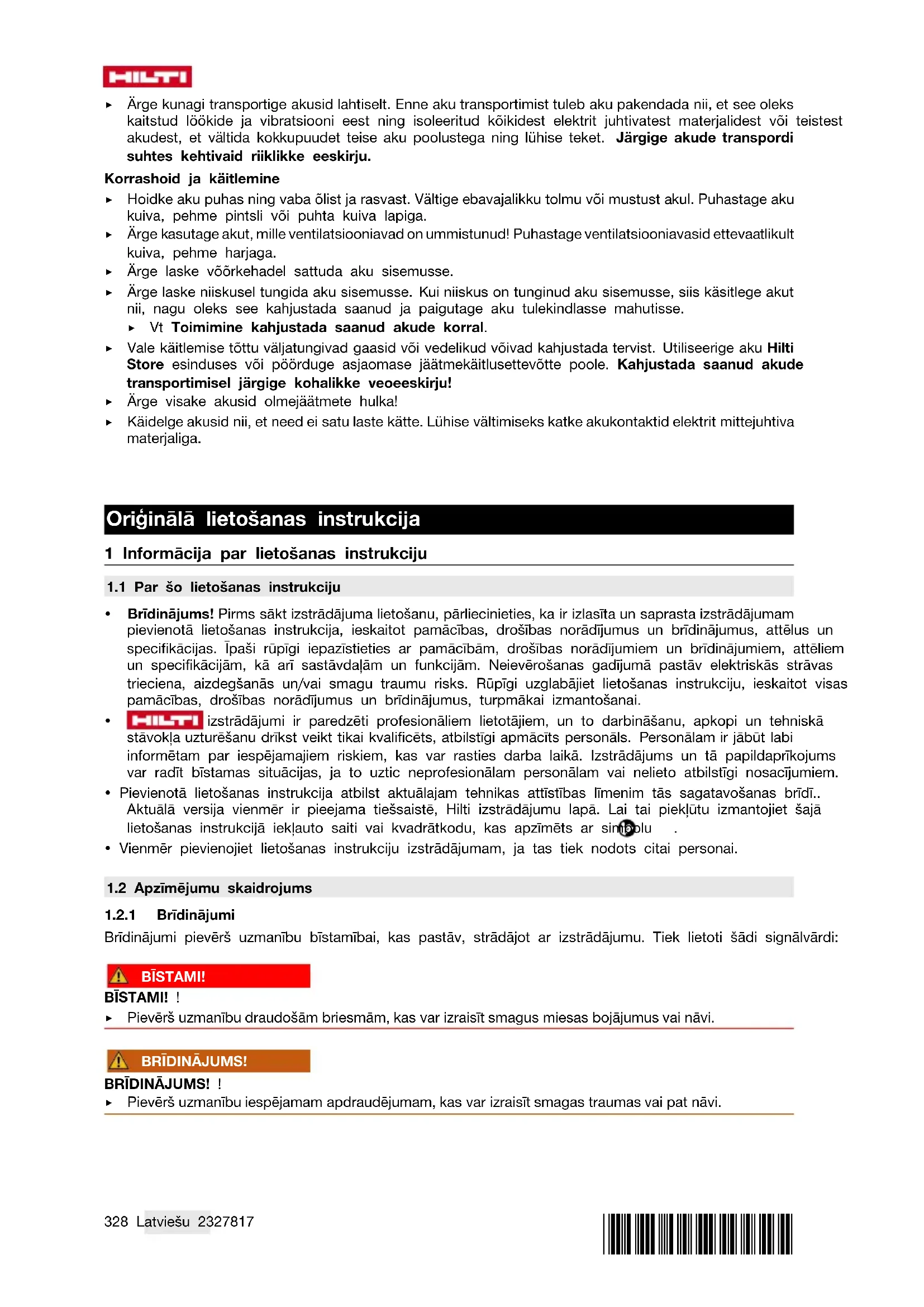

Originālā lietošanas instrukcija

1 Informācija par lietošanas instrukciju

• Brīdinājums! Pirms sākt izstrādājuma lietošanu, pārliecinieties, ka ir izlasīta un saprasta izstrādājumam pievienotā lietošanas instrukcija, ieskaitot pamācības, drošības norādījumus un brīdinājumus, attēlus un specifikācijas. Īpaši rūpīgi iepazīstieties ar pamācībām, drošības norādījumiem un brīdinājumiem, attēliem un specifikācijām, kā arī sastāvdaļām un funkcijām. Neievērošanas gadījumā pastāv elektriskās strāvas trieciena, aizdegšanās un/vai smagu traumu risks. Rūpīgi uzglabājiet lietošanas instrukciju, ieskaitot visas pamācības, drošības norādījumus un brīdinājumus, turpmākai izmantošanai.
• HILTI izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstīgi apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.
• Pievienotā lietošanas instrukcija atbilst aktuālajam tehnikas attīstības līmenim tās sagatavošanas brīdī. Aktuālā versija vienmēr ir pieejama tiešsaistē, Hilti izstrādājumu lapā. Lai tai pieklūtu izmantojiet šajā lietošanas instrukcijā iekļauto saiti vai kvadrātkodu, kas apzīmēts ar simībolu .
• Vienmēr pievienojiet lietošanas instrukciju izstrādājumam, ja tas tiek nodots citai personali.

1.2 Apzīmējumu skaidrojums

1.2.1 Brīdinājumi

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:

! BİSTAMI!

BİSTAMI! !

Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.

BRĪDINĀJUMS!

BRĪDINĀJUMS! !

▶ Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.

IEVĚROT PIESARDZÍBU!

UZMANIBU! !

Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Simboli lietošanas instrukcijā

Šajā lietošanas instrukcijā tiek izmantoti šādi simboli:

levērojiet lietošanas instrukciju

Norādījumi par lietošanu un cita noderīga informācija

Rīcība ar otrreiz pārstrādājamiem materiāliem

Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.

Hilti Litija jonu akumulators

Hilti Lādētājs

1.2.3 Attēlos lietotie simboli

Attēlos tiek lietoti šādi simboli:

Šie skaitli norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.

Numerācija attēlos atbilst veicamo darbību secībai un var atšķirties no darbību apraksta tekstā.

Poziciju numuri tiek lietoti attelā Pārskats un norāda uz legendas numuriem sadaļā Izstrādājuma pārskats.

Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkaribā no izstrādājuma

1.3.1 Simboli uz izstrādājuma

Uz izstrādājuma var tikt lietoti šādi simboli:

SD karte

USB

lerīce atbalsta tehnoloğiju NFC, kas ir saderīga ar iOS un Android platformām.

Izmantotā Hilti litija jonu akumulatoru sērija. Nemiet vērā informāciju, kas iekļauta nodaļā Nosacī-jumiem atbilstīga lietošana.

Li-Ion

Litija jonu akumulators

Brīdinājums par norijamām sīkām detaļām (podziņelementu)

Ja uz izstrādājuma tas ir norādīts, šī sertifikācijas iestāde ir sertificējusi izstrādājumu laišanai apritē ASV un Kanādas tirgū saskaṇā ar spēkā esošajiem standartiem.

1.4 Izstrādājuma informācija

izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā

stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstīgi apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem. lekārtas tipa apzīmējums un sērijas numurs ir norādīti uz identifikācijas datu plāksnītes.

▶ lerakstiet sērijas numuru zemāk redzamajā tabulā. Izstrādājuma dati jānorāda, vēršoties mūsu pārstāvnie-cībā vai servisā.

Izstrādājuma dati

Sienu skeneris PS 85
Paaudze 01
Sērijas Nr.

1.5 Atbilstības deklarācija

Ražotājs, uzņemoties pilnu atbildību, apliecina, ka šeit aprakstītais izstrādājums atbilst spēkā esošo tiesību aktu un standartu prasībām.

Tehnisko dokumentāciju glabā:

1.6 Uzlīmes uz izstrādājuma / uz iepakojuma

WARNING

AVERTISSEMENT

Nemiet vērā brīdinājumus par rīkošanos ar podziņelementiem. 334

2 Drošiba

2.1 Vispārīgi drošības norādījumi par mēriericēm

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas. Mērierīces var radīt bīstamas situācijas, ja ar tām rīkojas neatbilstīgi. Drošības norādījumu un instrukciju neievērošana var izraisīt mērierīces bojājumus un/vai nopietnas traumas.

Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai.

Drošība darba vietā

Uzturiet darba vietā tīrību un kārtību un nodrošiniet labu apgaismojumu. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
Nestrādājiet ar izstrādājumu sprādzienbīstamā vidē, kurā atrodas uzliesmojoši škīdrumi, gāzes vai putekli.
Lietojot izstrādājumu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai.
▶ Lietojiet izstrādājumu tikai paredzētajā diapazonā.
▶ levērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus.

Elektrodrošiba

Sargājiet izstrādājumu no lietus un mitruma. Mitruma ieklūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus vai eksploziju.
- Nosusiniet izstrādājumu, pirms to ievietot transportēšanas tvertnē.

Personīgā drošība

Strādājot ar mērierīci, esiet piesardzīgi, pievērsiet uzmanību tam, ko jūs darāt un rīkojieties saprātīgi. Ar mērierīci nedrīkst strādāt personas, kas ir nogurušas vai atrodas narkotiku, alkohola vai medikamentu ietekmē. Mirklis neuzmanības darbā ar mērierīci var novest pie nopietnām traumām.
- Izvairieties no nedabiskām pozām. Darba laikā vienmēr saglabājiet līdzsvaru un nodrošinieties pret paslīdēšanu.
▶ Valkājiet individuālo aizsargaprīkojumu. Individuālā aizsargaprīkojuma lietošana samazina traumu risku.
▶ Nepadariet neefektīvus iekārtas drošības elementus un nenoņemiet norādījumu un brīdinājuma zīmes.
- Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms akumulatora pievienošanas, mēriērīces satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta.
Lietojiet izstrādājumu un tā papildaprīkojumu saskaņa ar šo instrukciju un norādījumiem, kas attiecas uz konkrēto iekārtas tipu. Jāņem vērā ari konkrētie darba apstākļi un veicamās operācijas īpatnības. Izstrādājumu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var izraisīt neparedzamas sekas.
- Nezaudējiet modrību un neatkāpieties no mērieriču lietošanas drošības noteikumu ievērošanas arī tad, ja lietojat attiecīgo mērierīci bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām.

HILTI

▶ Mērierīci nedrīkst lietot medicīnisko ierīču tuvumā.

Mērierīces lietošana un apkope

Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvoklī.
Laikā, kad mērierīce netiek lietota, glabājiet to tā, lai tai nevarētu pieklūt bērni. Neļaujiet izstrādājumu lietot personām, kuras nav iepazinušās ar tā funkcijām vai izlasījušas šo instrukciju. Nonākot nepieredzējušu personu rokās, mērierīces var klūt bīstamas.
Rūpīgi veiciet mērierīču apkopi. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un neķeras un vai kāda no daļām nav salauzta vai bojāta un tādējādi netraucē mērierīces nevainojamu darbību. Pirms sākt lietot mērierīci, uzdodiet veikt bojāto daļu remontu. Daudzi nelaimes gadījumi notiek tādēļ, ka mērierīcēm nav nodrošināta pareiza apkope.
Nekādā gadījumā nedrīkst izstrādājumu pārveidot vai veikt ar to citas neatļautas manipulācijas. Ja tiek veikti pārveidojumi vai modificēšanas pasākumi, ko nav nepārprotami akceptējis Hilti, lietotāja tiesības sākt izstrādājuma ekspluatāciju var tikt ierobežotas.
Pirms svarīgu mērījumu veikšanas, kā arī pēc mērierīces kritiena vai pakļaušanas citai mehāniskai iedarbībai jums jāpārbauda mērierīces precizitāte.
Sakarā ar iekārtas darbības principu mērījumu rezultātu var ietekmēt noteikti apkārtējie apstākļi. Tas attiecas ari, piemēram, uz gadījumiem, kad tuvumā atrodas iekārtas, rada spēcīgus magnētiskos vai elektromagnētiskos laukus, vibrāciju un temperatūras izmaiņas.
- Straujas mērījumu apstākļu izmainas var sagrozīt mērījumu rezultātus.
Ja izstrādājums no liela aukstuma tiek pārvietots siltā telpā vai otrādi, tam pirms lietošanas jāļauj aklimatizēties. Liela temperatūras starpība var izraisīt klūdainas darbības un sagrozīt mērījumu rezultātus.
- Lietojot adapterus un papildaprikojumu, pārliecinieties, ka aprīkojums ir droši piestiprināts.
Neskatoties uz to, ka mērierīce ir paredzēta lietošanai skarbos būvobjekta apstākļos, ar to, tāpat kā visiem citiem optiskajiem un elektriskajiem izstrādājumiem (tālskati, brillēm, fotoaparātu), ir jārikojas uzmanīgi.
▶ levērojiet norādīto darba un uzglabāšanas temperatūru.

2.2 Papildnorādījumi par drošību

Personīgā drošība

▶ Netuviniet mērierīci nekādiem implantiem.
▶ levērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus.
▶ Nelietojiet mērierīci cilvēku un dzīvnieku apsekošanai.
▶ lekārtu nedrīkst izmantot, ja tuvumā atrodas grūtnieces vai personas, kuras lieto sirdsdarbības ritma stimulatorus.

Elektrodrošiba

- Pirms novietošanas glabāšanā izņemiet akumulatoru.

Mērierīces lietošana un apkope

• Pirms lietošanas sākšanas pārbaudiet mērierīces iepriekšējos iestatījumi, kā arī jūsu veiktos iestatījumus.
  ▶ Pēc ieslēgšanas un darba laikā vienmēr ṣemiet vērā displejā redzamo informāciju un brīdinājumus.
  ▶ Raugieties, lai skenera apakšējā virsma un ritentiņi būtu tīri, jo tas var ietekmēt mērījumu precizitāti.
  ▶ Sensorsa zonā mērierīces aizmugurē nedrīkst nostiprināt nekādas uzlīmes vai plāksnītes. Īpaši nelabvēlīga ietekme uz mērijumu rezultātiem var būt metāla plāksnītēm.
  ▶ Skenēšanas procesa laikā vienmēr nodrošiniet, lai visi 4 riteņi saskaras ar zemi. Neškērsojiet pakāpienus vai apmales.
  Lai neietekmētu mērījumu, skenēšanas procesa laikā turiet mēriēnci satvertu tikai aiz šim nolūkam paredzētā roktura.

• Skenēšanas procesa laikā nevalkājiet cimdus un raugieties, lai būtu nodrošināts pietiekams zemējums. Nepietiekama zemējuma gadījumā var tikt nelabvēlīgi ietekmēta materiālu (tostarp zem sprieguma esošu vadu) identificēšana.
  ▶ Vienmēr virziet mērierīci turp un atpakaļ ar precīzi vienādu trajektoriju.
  ▶ Neveiciet urbšanu vietās, kur mērierīce ir konstatējusi objektus. Nemiet vērā urbja diametru un vienmēr pielietojiet aprēkinā atbilstīgu drošības koeficientu.
  ▶ Nelietojiet mērierīci kritisku objektu, piemēram, nesošo konstrukciju elementu, augstsprieguma vadu, gāzes vai tvaika cauruľvadu, augstspiediena cauruľvadu un tamlīdzīgu objektu identificēšanai.
  Nekādā gadījumā nepaļaujieties tikai uz mērierīci. Papildus pārbaudiet mērījumu rezultātus, izmantojot citus informācijas avotus, kontrolmērījumus un, ja nepieciešams, pārbaudes urbumus.

• Raugieties, lai rokas cilpa būtu nostiprināta droši. Pirms katras lietošanas pārbaudiet, vai nav bojāts rokas cilpas stiprinājuma punkts.

• Traumu risks, ko rada krītoši instrumenti un/vai piederumi. Lietojiet tikai piegādes komplektā iekļauto rokas cilpu.
  ▶ Mērierīces pārvietošanas laikā satveriet to tikai aiz šim nolūkam paredzētā roktura. Raugieties, lai rokturis būtu sauss, tīrs, nenotraipīts ar ellu un smērvielām.
  ▶ Raugieties, lai displejs būtu tīrs un labis salasāms. Lietojiet displeja tīrīšanai tikai tīru drāniņu, kas nerada skrāpējumus.
  Sakarā ar iekārtas darbības principu mērījumu rezultātu var ietekmēt noteikti apkārtējie apstākļi. Šādiem apstākļiem cita starpā pieskaitāms tādu iekārtu tuvums, kas rada spēcīgu magnētisko vai elektromagnētisko lauku, slapjums, metālu saturoši būvmateriāli, uzkārsta alumīnija izolācijas materiāli, no vairākām kārtām sastāvošas konstrukcijas, dobas telpas pārbaudāmajā virsmā, kā arī tapetes un flīzes ar elektrisko vadītspēju. Tādēļ pirms urbšanas, zāgēšanas vai frēzēšanas jāpārbauda arī informācija no citiem avotiem (piemēram, celtniecības plāniem).
• Raugieties, lai skenēšanas procesa laikā tuvumā neatrastos iekārtas, kas rada spēcīgus elektriskos, magnētiskos vai elektromagnētiskos laukus (piemēram, mobilie tālruņi). Ja tuvumā atrodas iekārtas, kas var nelabvēlīgi ietekmēt mērījumu rezultātus, ja iespējams, deaktivējiet šo iekārtu attiecīgās funkcijas vai izslēdziet iekārtas.
• Bez iepriekšējas saskaņošanas nelietojiet mērierīci militāru objektu vai lidlauku tuvumā, lidmašīnās, kā arī radioastronomijas iekārtās.
  ▶ Pēc mērierīces kritiena vai pakļaušanas citai mehāniskai iedarbībai jums jāpārbauda mērierīces precizitāte. Ja mērierīce ir bojāta, tā jānodod Hilti servisa centrā, lai veiktu remontu.
  ▶ levērojiet norādīto darba un uzglabāšanas temperatūru.

2.3 Akumulatoru pareiza lietošana un apkope

▶ levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
▶ Lietojiet akumulatorus tikai tad, ja tie ir nevainojamā tehniskajā stāvoklī.
Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ľoti kaitīgu škidrumu izplūdi!
Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!
- Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80 °C (176 °F) vai sadedzināt.
▶ Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.
▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.
▶ Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.
Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju.
▶ Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas.
Sargājiet akumulatorus no lietus un mitruma un šķidrumiem. Mitruma iekļūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.
Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.
▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē.
Ja akumulators klüst pärāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. ľaujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu".

levērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu. 349

Izlasiet Norādījumus par Hilti litija jonu akumulatoru drošību un lietošanu, kas ir pieejami, noskenējot QR kodu šīs lietošanas instrukcijas beigās.

2.4 Pareiza rīkošanās ar podzinelementiem un to lietošana

Nekādā gadījumā nenorijiet podzīnelementus. Podzīnelementa norīšana 2 stundu laikā var izraisīt nopietnus iekšējo orgānus kīmiskos apdegumus un nāvi.
- Raugieties, lai podziņelementi nebūtu pieejami bērniem. Ja pastāv aizdomas, ka podziņelements ir norīts vai iekļuvis citā ķermeņa atverē, zvaniet vietējam toksikologiskās informācijas centram, lai saņemtu norādījumus par turpmāko rīcību.
- Izmantojiet tikai šajā lietošanas instrukcijā norādītos podzīņelementus. Nelietojiet nekādus citus podzīņelementus vai citus barošanas avotus.
Aizliegts meğināt atkārtoti uzlādēt podziņelementus, kas nav paredzēti atkārtotai uzlādei. Podziņelements var klūt nehermētisks, eksplodēt, aizdegties un savainot cilvēkus.
▶ Neveiciet podziņelementu piespiedu izlādi vai uzlādi, neizjauciet vai nededziniet tos. Nepieļaujiet podziņelementu sakaršanu virs ražotāja norādītās maksimālās temperatūras. Pretējā gadījumā pastāv traumu risks, ko rada gāzes izplūde, noplūde vai eksplozija, kas var izraisīt kīmiskos apdegumus.
- Izņemiet izlietotos podziņelementus un nekavējoties nododiet tos pārstrādei vai utilizācijai saskaņā ar vietējiem noteikumiem. Glabājiet podziņelementus bērniem nepieejamā vietā. Podziņelementus NEDRĪKST izmest sadzīves atkritumos vai dedzināt. Izlādējušies podziņelementi var klūt nehermētiski un izraisīt izstrādājuma bojājumus vai savainot cilvēkus.
▶ Arī izlietoti podziņelementi var izraisīt smagas traumas vai pat nāvi. Rīkojieties ar lietotiem podziņelementiem tikpat piesardzīgi kā ar jauniem.
▶ Nepieļaujiet, ka bojāts podziņelements nonāk saskarē ar ūdeni. Izplūdušajam litijam saskaroties ar ūdeni, var veidoties ūdeņradis, kas var izraisīt ugunsgrēku, eksploziju vai cilvēku savainošanos.
Podzinelementa nomainas gadijumā raugieties, tas tiktu nomainits pareizi. Raugieties, lai podzinements tiktu ievietots, ievērojot pareizu polaritāti (+ un -). Pastāv eksplozijas risks.
Vienmēr pilnībā aizveriet podziņelementa nodalījumu. Ja podziņelementa nodalījumu nav iespējams droši aizvērt, pārtrauciet izstrādājuma lietošanu un izņemiet podziņelementu. Glabājiet podziņelementu bērniem nepieejamā vietā.
▶ Nejauciet kopā vecus un jaunus podziņelementus, dažādu zīmolu vai veidu, piemēram, sārmu, cinka-oglekla vai atkārtoti uzlādējamus podziņelementus.
- Izņemiet podzīņelementus no izstrādājumiem, kas ilgāku laiku netiks izmantoti, un nekavējoties nododiet tos pārstrādei vai utilizācijai saskaņā ar vietējiem noteikumiem. Podzīņelementus NE-DRĪKST izmest sadzīves atkritumos vai dedzināt.

3.1 Izstrādājuma pārskats

① Ritentiņš
② Augšējā markējuma iedobe
③ Displejs
④ Kreisā / labā markējuma iedobe
⑤ Vadības panelis
⑥ Rokturis
⑦ Podziņelementa turētāja skrūve

⑧ Podziņelementa turētājs
⑨ Akumulatora atblokēšanas taustiņš
⑩ Akumulators
⑪ Akumulatora uzlādes līmeņa indikācija
⑫ microSD kartes slots
⑬ USB ligzda, tips C
⑭ Sensora darbības zona

⑮ Cilpina
⑯ Kreisais funkciju taustiņš
⑰ Navigācijas taustini
⑱ Taustiņš "Start / Stop"

⑲ Labais funkciju taustiņš
⑳ Ekrānuzņēmuma taustiņš
②1 leslēgšanas / izslēgšanas taustiņš

3.2 Nosacijumiem atbilstiga lietošana

Aprakstītais izstrādājums ir sienu skeneris. Tas ir paredzēts objektu, piemēram, feromagnētisko metālu (armatūras stieņu), krāsaino metālu (vara un alumīnija), koka siju, plastmasas cauruļu, vadu un kabeļu meklēšanai sausos materiālos.

lekārtu lietošana aprobežojas ar personām, kuras profesionāli strādā būvniecības nozarē.

B 12/2.6	0.24 kg	0.53 lb
B 12-30	0.25 kg	0.55 lb
B 12/4.0	0.35 kg	0.77 lb
B 12-55	0.33 kg	0.73 lb

C 4/12-50

• Lietojiet kopā ar šo izstrādājumu tikai sērijas B 12 Hilti litija jonu akumulatorus. Hilti iesaka lietot kopā ar šo izstrādājumu šajā tabulā norādītos akumulatorus.
• Lietojiet šo akumulatoru uzlādēšanai tikai šeit norādīto sēriju Hilti lādētājus.

3.3 Piegādes komplektācija

Sienu skeneris, USB kabelis, lietošanas instrukcija

Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē www.hilti.group.

3.4 Mērījumu režīmu pārskats

Mērierīcei ir šādi mērījumu režīmi:

• objektu lokalizacija objektu atrašanās vietas noteikšanai sienās, grīdās un pārsegumos;
• sūču lokalizācija sūču atrašanās vietu noteikšanai;
• attāluma mērījumi atstatumu noteikšanai.

Pārslēgt režīmus jūs varat izvēlnes pozīcijā Mērijumu režīma maina. 339

4 Tehniskie parametri

Visi norādīto parametri ir noteikti, laboratorijas apstāklos veicot mērījumus speciālos pārbaudes stendos. Pamatmateriāliem pievienotu piedevu, apkārtējo apstāklu izmainu vai identificēto objektu īpatnību (piemēram, izliekuma) dēl mērījumu efektivitāte var ievērojami atšķirties no norādītajiem lielumiem (skat. ari nodalu "Papildnorādījumi par drošību"). Mūsu standarta laboratorijas apstākli ir šādi:

• temperatūra: 20 °C
• relativais gaisa mitrums: 36,5 %
- betona stipribas klase: C 50/60

Maksimālais detekcijas dzilums sausā betonā		200 mm(7,9 in)
Detekcijas dzilums sausā betonā absolūti droša rezultāta iegūšanai	metāla objekti	≤ 85 mm(≤ 3,3 in)
	citi objekti	≤ 80 mm(≤ 3,1 in)
Koka siju detekcijas dzilums sausās būves sienās		38 mm(1,5 in)
Metāla objektu detekcijas dzilums svaigā betonā		60 mm(2,4 in)
Objektu detekcijas dzilums citos ierīces atbalstītos sienu veidos		80 mm(3,1 in)
Parādītā objektu dziluma precizitāte(pieskaitot no lietojuma atkarīgo pielaidi)	sausā betonā	±5 mm(±0,2 in)
	svaigā betonā	±10 mm(±0,4 in)
Mērījumu precizitāte attiecībā pret objekta centru		±5 mm(±0,2 in)
Minimālais atstatums starp diviem blakus novietotiem objektiem		40 mm(1,6 in)
Atstatuma mērījumu precizitāte		±10 mm / 1 m(±0,4 in / 3 ft — 3 in)
Radara sensora frekvence		1,8 GHz ... 5,7 GHz
Radara sensora maksimālā raidīšanas jauda		0,00001 mW
Induktīvā sensora frekvence		48 kHz ... 52 kHz
Magnētiskā lauka maksimālā intensitāte (pie 10 m)		20 dBμA/m
Maksimālais lietošanas augstums virs atsauces augstuma		2 000 m(6 561 ft — 8 in)
Maksimālais relatīvais gaisa mitrums		90 %
Maksimālais relatīvais gaisa mitrums zem sprieguma esošu objektu identificēšanai		50 %
Piesārņošanās pakāpe atbilstīgi IEC 61010-1		2
Raksturīgais darbības ilgums ar akumulatoru B 12-30		≈ 6 hrs
Podzīnelements		CR2032 (3 V litija baterija)
Podzīnelementa kalpošanas ilgums		apm. 36 mēneši
Aizsardzības veids		IP 5X
Izmēri (garums x platums x augstums), bez akumulatora		264 mm x 115 mm x 100 mm(10,4 in x 4,5 in x 3,9 in)
Svars atbilstīgi EPTA-Procedure 01 bez akumulatora		0,57 kg(1,26 lb)
Apkārtējā temperatūra darbības laikā		-10 °C ... 50 °C(14 °F ... 122 °F)
Uzglabāšanas temperatūra		-20 °C ... 70 °C(-4 °F ... 158 °F)

4.1 Akumulators

Akumulatora darba spriegums	10,8 V
Apkārtējā temperatūra darbības laikā	-17 °C ... 60 °C(1 °F ... 140 °F)
Uzglabāšanas temperatūra	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akumulatora temperatūra uzlādes sākumā	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Lietošana

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

5.1 Akumulatora uzlādēšana

1. Pirms uzlādes sākšanas izlasiet lādētāja lietošanas instrukciju.
2. Raugieties, lai akumulatora un lādētāja kontaktu virsmas ir tīras un sausas.
3. Veiciet akumulatora uzlādi atbilstīgā lādētāja. 336

5.2 Akumulatora ievietošana

BRĪDINĀJUMS!

Traumu risks ëssavienojuma vai akumulatora nokrišanas gadījumā!

• Pirms akumulatora ievietošanas pārliecinieties, ka uz akumulatora un izstrādājuma kontaktiem neatrodas nekādi sveškernenī.
  ▶ Pārbaudiet, vai akumulators ir droši nofiksēts.

• Pirms pirmās lietošanas pilnībā uzlādējiet akumulatoru.

• lebīdiet akumulatoru izstrādājumā, līdz tas dzirdami nofiksējas.
• Pārbaudiet, vai akumulators ir droši nofiksēts.

5.3 Akumulatora iznemšana

1. Nospiediet akumulatora atblokēšanas taustinu.
2. Izvelciet akumulatoru no iekārtas.

5.4 Rokas cilpas montāža

BRĪDINĀJUMS!

Traumu risks instrumenta drošības virves nepareizas pievienošanas gadījumā! Izstrādājums var nokrist.

▶ Nenostipriniet instrumenta drošības virvi pie gredzena un/vai rokas cilpas.

1. Izvelciet rokas cilpas šauro lenti caur gredzenu, kas atrodas izstrādājuma apakšpusē.
2. Izveriet plato lenti caur šauro lenti un cieši savelciet rokas cilpu.

5.5 Mērierīces ieslēgšana / izslēgšana

Pirms mērierīces ieslēgšanas pārliecinieties, ka sensoru zona nav mitra. Ja nepieciešams, nosusiniet mērierīci ar drāniņu.

1. Lai ieslēgtu mērierīci, nospiediet ieslēgšanas / izslēgšanas taustiņu vai taustiņu "Start / Stop".
   Ja darba temperatūra nav noteiktajā diapazonā, tiek parādīts klūmes pazinojums un mērierīce automātiski izslēdzas. Laujiet mērierīcei atdzist vai uzsilt un pēc tam ieslēdziet to vēlreiz.

Ja mērierīce 5 minūtes netiek lietota, tā automātiski pilnībā izslēdzas. Gaidīšanu laiku līdz deaktivēšanas brīdim var mainīt galvenajā izvēlnē.

1. Lai izslēgtu mērierīci, nospiediet ieslēgšanas / izslēgšanas taustinu.

5.6 Izvělne

5.6.1 Navigācija izvēlnē

Kreisās un labās puses funkciju taustīniem atkarībā no displeja indikācijas ir piesaistītas dažādas funkcijas. Tās ir grafiski attēlotas displejā tieši virs attiecīgā funkciju taustīna.

1. Lai atvērtu izvēlni, nospiediet kreiso funkciju taustinu.
2. Lai škirstītu izvēlni, spiediet navigācijas taustiņus uz augšu vai uz leju.
3. Lai apstiprinātu kādas izvēlnes opcijas izvēli, nospiediet taustinu "Start / Stop".
4. Lai atvērtu nākošā augstākā līmeņa izvēlni, nospiediet kreiso funkciju taustinu.
5. Lai aizvērtu izvēlni, nospiediet labo funkciju taustiņu (apakšizvēlnē "Galerija" nav pieejams).

5.6.2 Izvēlnes pozīcijas

Galerija

Jūs varat atvērt saglabātos attēlus vai izdzēst tos, nospiežot labo funkciju taustiņu zem papīrgroza simbola.

Attēlu datu fragmenti saglabājas atmiņā, un tie var tikt rekonstruēti. Lai neatgriezeniski izdzēstu datus, izvēlieties lekšējās atmiņas formatēšana. Ja ir ievietota SD karte, vispirms izvēlieties SD kartes formatēšana, izņemiet SD karti un pēc tam veiciet iekšējās atmiņas formatēšanu. Alternativa iespēja, kā neatgriezeniski izdzēst attēlus, ir izvēlnē lerīces iestatījumi aktivēt komandu Rūpnīcas iestatījumi.

Mērījumu režīms

lestatiet nepieciešamo mērijumu režimu. Uzreiz pēc iestatīšanas mērierīce pārslēdzas uz izvēlēto režimu. Objektu lokalizācijas režimā jūs papildus plānotajiem mērijumiem varat izvēlēties atbilstīgo sienas veidu un skatu, kādā tiks parādīti mērijumu rezultāti.

lerīces iestatījumi

• Metrmērs: ieslēdziet metrmēru objektu lokalizācijas mērījumiem (izņemot punktveida skatu), kā arī sūču lokalizācijas režīmam. Ar metrmēra palīdzību iespējams noteikt, piemēram, atstatumu starp objektu centriem. Lai atiestatītu metrmēru uz nulli, nospiediet labo funkciju taustiną.
• Ekrāna spilgtums: lestatiet displeja apgaismojuma spilgtuma pakāpi.
• Audio: leslēdziet vai izslēdziet akustisko signālu. Kad ir ieslēgts akustiskais signāls, par katru taustiņa nospiešanu un katru zem sensora darbības zonas atrasto objektu informē skaņas signāls.
• Sākuma iestatījumi: Izvēlieties, ar kādiem iestatījumiem (piemēram, dienas veidu, skata režīmu, metrmēru) mērierīce iedarbosies pēc tās ieslēgšanas. lespējams izvēlēties, vai tiks saglabāti iestatījumi, kas bija veikti pirms pēdējās izslēgšanas, vai izmantoti personalizētie pamatiestatījumi (atbilst aktuālajiem iestatījumiem galvenajā izvēlnē).
• Izslēgšana pēc...: Izvēlieties laika intervālu, pēc kāda mērierīce automātiski izslēgsies, ja tā netiks lietota.
• Valoda: Izvēlieties indikācijā izmantojamo valodu.
• Datums & laiks: lestatiet datumu un laiku attēlu saglabāšanai, kā arī izvēlieties datuma un laika formātu. Ja datums un laiks vairs netiek saglabāts, nomainiet podziņelementu (skat. „Podziņelementa ievietošana / nomaiņa (D attēls)" 31. lappusē).
• Mērvienības: Izvēlieties mērījumu indikācijā parādāmās mērvienības. (Noteiktos tirgus regionos nav pieejams.)
• Rūpnīcas iestatījumi: Jūs varat atiestatīt visas izvēlnes opcijas, atjaunojot rūpnīcas iestatījumus. Vienlaikus tiek neatgriezeniski izdzēsti visi saglabātie attēli.

lerīces informācija

Šeit ir atrodama ierīces informācija, piemēram, par instalēto programmatūras versiju.

5.6.3 No konteksta atkarīga informācija un palīdzība

Ja displejā virs labā funkciju taustiņa parādās jautājuma zīmes simbols, jūs, nospiežot labo funkciju taustiņu, varēsiet apskatīt no konteksta atkarīgu informāciju un palīdzību. Šī opcija ir pieejama, mainot sienas veidu un skatu, visos mērījumu režīmos, kuros tiek veikta objektu lokalizācija, kā arī sūču lokalizācijas režīmā.

5.7 Mērījumu rezultātu saglabāšana / pārnese

5.7.1 Mērījumu rezultātu saglabāšana attēlu veidā

Objektu skata režimā ir pieejama panorāmas ekrānuzņēmuma funkcija. Ar tās palīdzību mērijumu rezultātus (ieskaitot katra parādītā objekta dzilumu) iespējams saglabāt kā attēlu, lai tos dokumentētu vai vēlāk analizētu.

1. Veiciet mērījumus nepieciešamajā zonā kā parasti.

2. Pēc tam nospiediet ekrānuzņēmuma taustiņu.

3. Veiciet mērījumus nepieciešamajā zonā kā parasti.

4. Pēc tam nospiediet ekrānuzņēmuma taustiņu.

Ja ir ievietota microSD karte, attēli tiek saglabāti kartē. Pārējos gadījumos attēli tiek saglabāti mērierīces iekšējā atminā un ir pieejami pārnesei ar USB pieslēgvietas starpniecību.

- Atvērt vai izdzēst attēlus jūs varat izvēlnes pozīcijā "Galerija". 339

5.7.2 Datu pārnese ar USB pieslēgvetas starpniecību

USB pieslēgvieta ir paredzēta tikai un vienīgi datu pārnesei. To nevar izmantot akumulatoru vai citu ierīču uzlādēšanai.

1. Atveriet USB ligzdas pärsegu.
2. Ar USB kabela palīdzību savienojiet izslēgtas mērierīces USB ligzdu ar savu personālo datoru.

Izmantojiet USB pieslēgVietu tikai un vienīgi mērierīces savienošanai ar personālo datoru. Savienošana ar citām iekārtām var izraisīt mērierīces bojājumus.

1. leslēdziet mērierīci. 338

2. Atveriet savā personālajā datorā failu pārlūku un izvēlieties ārējo ierīci Hilti PS 85. Saglabātos failus iespējams nokopēt no mērierīces iekšējās atmiņas, pārvietot uz personālo datoru vai izdzēst.

3. Līdzko nepieciešamais process ir pabeigts, atvienojiet ārējo ierīce, veicot standarta atvienošanas procedūru.

Vienmēr vispirms atvienojiet ārējo ierīci personālā datora operētājsistēmā (ierīces atvienošana), jo pretējā gadījumā var tikt bojāta mērierīces iekšējā atmina.

1. Pēc tam izslēdziet mērierīci ar ieslēgšanas / izslēgšanas taustiņu.

2. Atvienojiet USB kabeli un aizveriet USB ligzdas pârsegu, lai nepiețautu puteklu vai ūdens šlakatu ieklūšanu.

5.7.3 Datu pärnese ar microSD karti

Ja mērierīcē ir ievietota microSD karte, saglabājamie attēli automātiski tiek saglabāti kartē, nevis mērierīces iekšējā atmiņā.

Pirms microSD kartes izņemšanas izslēdziet mērierīci. Pretējā gadījumā microSD karte var tikt bojāta.

1. Atveriet microSD kartes slota pärsegu.
2. Ar vieglu spiedienu iebīdiet microSD karte mērierīcē, līdz tā nofiksējas.
3. Izvelciet microSD karti no slota un savienojiet to ar savu personālo datoru. Saglabātos failus iespējams nokopēt, pārvietot uz personālo datoru vai izdzēst.
4. Pēc tam ievietojiet microSD karti atpakal slotā. Raugieties, lai tā būtu pavērsta pareizi. lebīdiet microSD karti tik dzili, līdz tā nofiksējas.
5. Aizveriet slota pārsegu, lai nepieļautu putekļu vai ūdens šļakatu iekļūšanu.

5.8 Programmatūras atjaunināšana

Ja nepieciešams, mērierīces programmatūra var tikt aktualizēta.

Programmatūras aktuālā versija ir pieejama lejupielādei, izmantojot šādu saiti: Lejupielāde

Ja programmatūras versija ir jaunāka nekā jūsu izstrādājumā instalētā, lejupielādējiet atjauninājumu datni.
▶ Lejupielādējiet atjaunināšanas failu microSD kartē.
▶ levietojiet microSD karti mērierīce 340
▶ leslēdziet mērierīci.

Ja tiek atrasts jauns, iepriekš neinstalēts atjauninājuma fails, automātiski sākas atjaunināšanas process.

Informācija par atjaunināšanas procesu ir redzama displejā. Šis process var ilgt dažas minūtes.

- Kad atjaunināšanas process ir pabeigts, mērierīce automātiski pārstartējas.

▶ Hilti iesaka pēc tam izdzēst atjauninājuma failu no microSD kartes.

Pirms microSD kartes iznemšanas izslēdziet mērierīci.

6 Objektu lokalizācijas režīms

6.1 darbības princips

Ar mērierīci tiek pārbaudīta sensora darbības zona zem virsmas. Ja sienā atrodas vairāki objekti, kas novietoti cits virs cita, displejā tiek parādīts virsmai vistuvāk novietotais objekts.

Objektu lokalizācijas režīmā jūs papildus plānotajiem mērijumiem varat izvēlēties atbilstīgo sienas veidu un skatu, kādā tiks parādīti mērijumu rezultāti.

6.2 Konstatējamie objekti

Tiek konstatēti objekti, kuru materiāls atšķiras no sienas materiāla.

• Plastmasas caurules (piemēram, ūdens caurules ar diametru vismaz 10 mm, cauruļu kanāli ar diametru vismaz 20 mm monolītā apkārtējā materiālā)
• Elektriskie vadi (neatkarīgi no tā, vai tie ir zem sprieguma vai nav)
• Trīsfāzu elektroinstalācijas (piemēram, elektriskajai plītij)
• Vājstrāvas vadi (piemēram, durvju zvanam, tālrunim, internetam, viedmājas sistēmai)
• Jebkāda veida metāla caurules, stieni, konsoles (piemēram, tērauda, vara, alumīnija)
• Armatūras stieni
• Koka sijas
• Dobumi

6.3 Īpaši mērijumu gadījumi

Sakarā ar ierīces darbības principu mērījumu rezultātu var ietekmēt nelabvēlīgi faktori:

• vairākslāņu sienas konstrukcijas;
• tukšas plastmasas caurules un koka sijas dobās telpās un vieglajās starpsienās;
• objekti, kas slīpi škērso sienu;
• metāla virsmas un zonas ar paaugstinātu mitrumu. Noteiktos apstāklos (piemēram, ja liela ūdens satura gadījumā) tās var tikt parādītas kā sienā esoši objekti. Lūdzu, ṣemiet vērā, ka betona pilnīgai izžūšanai ir nepieciešami vairāki mēneši;
• dobas telpas sienas iekšienė. Tās var tikt parādītas kā objekti;
• tādu iekārtu tuvums, kas rada spēcīgu magnētisko vai elektromagnētisko lauku, piemēram, mobilo sakaru bāzes stacijas vai ĝeneratori.

Pirms veikt urbšanu, zāgēšanu vai frēzēšanu sienā, noskaidrojiet informāciju par iespējamo bīstamību arī no citiem avotiem. Tā kā mērījumu rezultāti var būt atkarīgi no apkārtējās vides ietekmes vai sienas īpašībām, risks saglabājas arī tad, ja indikācijā nav redzams neviens sensora darbības zonā novietots objekts.

6.4 Sienas veidi

Sienas veidu maina

Lai iegūtu labākos iespējamos mērījumu rezultātus, vienmēr iestatiet atbilstīgu sienas veidu. Mērījumu dzilums ir atkarīgs no sienas veida un ir ne lielāks kā 85 mm (3,3").

Spiediet kreiso vai labo navigācijas taustiņš, līdz indikācijā parādās nepieciešamais sienas veids.

▶ Lai apstiprinātu sienas veida izvēli, nospiediet taustinu "Start / Stop".

Sienas veids: mūris / universāls

Mūra / universālais sienas veids ir piemērots vairumam lietojumu, pārbaudot monolītas mūrētas konstrukcijas vai citus viendabīgus materiālus. Tiek parādīti plastmasas un metāla objekti, kā arī elektriskie vadi un citas komunikācijas. lespējams, ka netiks parādīti mūra dobumi un tukšas plastmasas caurules ar diametru līdz 2 cm (0,8"). Šis režīms ir vislabāk piemērots viendabīgiem pamatmateriāliem, piemēram, smilšakmens blokiem vai keramikas flīzēm.

Sienas veids: betons

Betona sienas iestatijums ir piemērots mērierīces lietojumam uz sausa betona virsmām. Tiek parādīti plastmasas un metāla objekti, kā arī elektriskie vadi un citas komunikācijas. lespējams, ka tukšas plastmasas caurules ar diametru līdz 2 cm (0,8") netiks parādītas. Izvēloties sienas veidu, jūs varat papildus iestatīt maksimālo mērījumu dzilumu diapazonā no 8 cm (3,1") līdz 20 cm (7,9").

Sienas veids: sausā būve

Sausās būves sienu iestatījums ir piemērots, lai identificētu koka sijas, metāla statņus, kā arī elektriskos vadus un citas komunikācijas sausās būves sienās (koka, ĝipškartona u.c.). Pilnas un plastmasas caurules un koka sijas tiek parādītas identiski. Tukšas plastmasas caurules nav iespējams konstatēt. Ja tiek identificēti daudzi tuvu virsmai (0-2 mm (0-0,08") no virsmas) novietoti objekti, pamēģiniet izmantot paliktni (piemēram, 1 cm (0,4") biezu organisko stiklu).

Sienas veids: kieğeli ar vertikāliem dobumiem

Kieğelju ar vertikâliem dobumiem iestatijums ir īpaši piemērots mērierīces lietojumam uz sienām, kas būvētas no kieğeliem ar vertikâliem dobumiem. Kieğelji ar vertikâliem dobumiem ir kieğelji ar daudziem maziem dobumiem, kas vairumā gadījumu ir novietoti stateniski. Tiek parādīti metāla objekti, elektriskie vadi un citas komunikācijas, kā arī plastmasas caurules, kurās ir ūdens. Netiek parādīti dobumi vai tukšas plastmasas caurules.

Sienas veids: kieğeli ar horizontāliem dobumiem

Kieğelu ar horizontaliem dobumiem iestatijums ir īpaši piemērots mērierīces lietojumam uz sienām, kas būvētas no kieğeliem ar horizontaliem dobumiem. Kieğelī ar horizontaliem dobumiem ir kieğelī ar nedaudziem lieliem dobumiem, kas vairumā gadījumu ir novietoti līmeniski. Tiek parādīti plakaniski novietoti metāla objekti, elektriskie vadi un citas komunikācijas, kā arī plastmasas caurules, kurās ir ūdens, un maksimālais mērijumu dzilums ir 2 cm. lespējams, ka netiks parādīti dobumi vai tukšas plastmasas caurules. Lai uzlabotu mērijumu rezultātus, papildus veiciet kieğelu ar horizontaliem dobumiem skenēšanu, kā sienas veidu iestatot kieğelus ar vertikāliem dobumiem. Pievērsiet uzmanību tam, ka var tikt parādīti ticami objekti un neticami (šķietami) objekti.

Sienas veids: svaigs betons

Svaiga betona iestatijums ir īpaši piemērots mērierīces lietojumam uz betona virsmām, kas vēl nav pilnībā sacietējušas un izžuvušas. Tiek parādīti metāla objekti, plastmasas un metāla caurules, kā arī elektriskie vadi. Atšķirt zem spriegumaesošusun no zem sprieguma neesošiemvadiemnaviespējams. Maksimālais mērījumu dzilums ir 6 cm (2,4"). Lūdzu, ṣnemiet vērā, ka betona pilnīgai izžūšanai ir nepieciešami vairāki mēneši.

6.5 Skats

Skata maina

• Atkārtoti spiediet navigācijas taustiņu uz augšu vai uz leju, līdz parādās nepieciešamais skats.
  ▶ Lai apstiprinātu skata izvēli, nospiediet taustinu "Start / Stop".

6.5.1 Punktveida skats

Brick / Universal, 6cm

Punktveida skatā pirmais mērijumu rezultāts tiek parādīts jau tad, kad mērierīce vēl netiek virzīta pa virsmu. Tādēļ šis skata režīms ir īpaši piemēts mērijumu veikšanai stūros vai šaurās vietās. Maksimālais mērijumu dzilums ir 6 cm. Atrastie objekti var tikt parādīti kopā ar informāciju par materiāla īpašībām, taču bez informācijas par dzilumu.

Lai iegūtu maksimāli precīzus mērījumu rezultātus, ja vien iespējams, mērierīce arī punktveida attēla režīmā jāpārvieto pa virsmu. Ja mērierīce netiek kustināta, var būt ierobežotas jo īpaši plastmasas cauruļu un koka siju lokalizācijas iespējas.

Mērījumu indikācija

Ja neviens objekts nav atrasts, displejā parādās tikai ārējais aplis, kas deg zaļā krāsā.

Ja tuvumā atrodas kāds objekts, ārējais aplis deg sarkanā krāsā. Kad mērierīce tuvojas objektam, aplu skaits palielinās. Kad mērierīce attālinās no objekta, aplu skaits samazinās.

Ja signāla stiprums ir pietiekams, tiek parādītas novietojuma bultiņas. Lai mērktiecīgi lokalizētu objekta centru, pārvietojiet mērierīci novietojuma bultiņu virzienā. Kad mērierīce atrodas virs objekta centra, ir redzama maksimālā mērijumu indikācija un pietiekama signāla stipruma gadījumā centres ir atzīmēts ar krustīņu. Materiāla īpašību krāsu apzīmējumi ir identiski kā objekta skata režīmā.

Tiešā tuvumā var atrasties objekts arī tad, ja netiek parādītas novietojuma bultiņas vai centrs nav atzīmēts ar krustinu.

6.5.2 Objekta skats

Objekta skatā ir pieejami labākie iespējamie mērijumu rezultāti, kā arī maksimālais mērijumu dzilums. Tiek parādīti visā mērijumu posmā identificētie objekti, kā arī informācija par to dzilumu un materiāla īpašībām, ja tās ir nosakāmas.

Mērījumu process

• Novietojiet mērierīci uz virsmas un bīdiet to pa virsmu paredzētajā kustības virzienā. Mērījumu rezultāti pēc minimālā mērījumu posma apm. 10 cm tiek parādīti displejā.
• Vienmēr pārvietojiet mērierīci taisnā līnijā, viegli spiežot to pie virsmas tā, lai ritentiņi atrastos drošā saskarē ar sienas virsmu.
  Lai nodrošinātu optimālus mērijumu rezultātus, pārvietojiet mērierīci lēnām un pa visu pārbaudāmo zonu un vērojiet mērijumu rezultātus, virzot mērierīci atpakal. Mērijumu posma garumam jābūt vismaz 40 cm.
  ▶ Nospiežot taustiņu "Start / Stop", jūs jebkurā brīdī varat sākt jaunu mērījumu.
  Ja mērierīce mērijuma laikā tiek pacelta no virsmas, displejā saglabājas pēdējā mērijuma rezultāta rādījums. Kad mērierīce atkal saskaras ar virsmu vai tiek virzīta, mērijums sākas no jauna.
  ▶ Īpaši jutīgiem mērījumiem lietojiet punktveida skatu ar atbilstīgā sienas veida režīmu.

Horizontal Coring Brick 20 24.8cm 1.9cm live

Funkcionālo īpatnību dēl pārliecinoši tiek identificētas perpendikulāri mērierīces kustības virzienam novietotu objektu augšējās malas. Tādēl vienmēr pārbaudiet interesējošo zonu savstarpēji krusteniskos virzienos.

Lai atrastu objektus, pietiek ar vienu mērierīces pārbīdīšanu pārbaudāmajā posmā. Ja jūs vēlaties precīzi lokalizēt objektu un atzīmēt tā atrašanās vietu, pārvietojiet mērierīci pa mērijumu posmu atpakal.

Noteikt atrasta objekta novietojumu sienā iespējams, pārvietojot mērierīci pa savstarpēji nobīdītiem mērījumu posmiem.

Mērījumu indikācija

Ja sensora darbības zonā neviens objekts nav konstatēts, raustītās līnijas un viduslīnija pilnībā iekrāsojas zaļā krāsā. Ja objekts ir konstatēts, tas parādās displejā starp abām raustītajām līnijām un abas raustītās līnijas, kā arī viduslīnija pilnībā vai daļēji iekrāsojas sarkanā krāsā.

Uz dziļuma skalas labajā pusē ir redzams objekta dziļums, kas tiek mērīts līdz objekta augšējai malai.

Atrasto objektu īpašību attēlojums displejā var atšķirties no šiem objektiem faktiski piemītošajām īpašībām. Jo īpaši, ja objekti ir ħoti plāni, tie displejā ir redzami biezāki. Savukārt lielāki cilindriskas formas objekti (piemēram, plastmasas caurules vai ūdensvads) displejā var izskatīties šaurāki, nekā tie ir patiesībā.

Materiāla īpašību apzīmējuma krāsa

Atkaribā no objekta un dziluma ir iespējams noteikt materiāla īpašības.

Tās tiek apzīmētas ar šādām krāsām:

oranža zem sprieguma esošs objekts

zila magnētisks / dzelzi saturošs metāls (piemēram, armatūras stienis)

zilzaļa nemagnētisks metāls (piemēram, vara caurule)

balta nemetāls (piemēram, koks, plastmasa)

pelēka materiāla īpašības nav zināmas

• Ja objekti ir zem sprieguma, nekādas to papildu īpašības netiek parādītas.
• Pastāv iespēja, ka trīsfāzu elektroinstalācijas netiks identificētas kā zem sprieguma esoši vadi.
• Ja relatīvais gaisa mitrums pārsniedz 50 procentus, īpašības "zem sprieguma esošs" konstatēšana var būt apgrūtināta.

Objektu atzīmēšana

Jūs varat atzīmēt atrastos objektus ar mērierīces marķējuma iedobes vai ārējās malas palīdzību.

▶ Pārvietojiet mērierīci līdz atrastajam objektam, kuru jūs vēlaties atzīmēt.
▶ Pagrieziet mērierīci tā, lai objekts displejā būtu novietots centrā uz viduslīnijas.
Ar markējuma iedobes palīdzību veiciet atzīmes augšpusē, kā arī labajā un kreisajā pusē.

▶ Veikto atzīmju krustpunkts atrodas objekta centrā.

Alternativa iespēja ir pagriezt mērierīci tā, lai objekts displejā atrastos centrā uz kādas no abām raustītajām līnijām.
▶ Tādējādi objekts ir novietots centrā zem mērierīces attiecīgās ārējās malas.
- Novelciet gar šo ārējo malu uz virsmas līniju un ar krustinų atzīmējiet uz šīs līnijas attiecīgās sānu markējuma iedobes novietojumu.
- Tur atrodas objekta centrs.

Lai atzīmētu atrasta objekta novietojumu sienā, jūs varat secīgi pārvietot mērierīci vairākos savstarpēji nobīdītos mērījumu posmos un apvienot attiecīgās atzīmes.

6.5.3 Signāla skats 2D

Signāla skata 2D režīmā tiek parādīts signāla stiprums attiecīgajā mērijumu pozīcijā apvienojumā ar objekta dziljumu. Signāla skats 2D ir viens no objekta skata variantiem. Tajā objekta simbolu vietā tiek parādīts signāla stiprums. Maksimālais signāla stiprums ir pie objekta augšējās malas. Signāla skatu 2D var izmantot, lai lokalizētu objektus, kas novietoti cieši blakus cits citam, un labāk novērtētu sarežgītas materiālu konstrukcijas. Noteiktos apstāklos iespējams identificēt arī objektus, kas rada vājāku signālu un ir novietoti cits aiz cita. levērojiet norādījumus par mērijumu procesu objektu skatā. levērojiet norādījumus par mērijumu procesu, izmantojot objektu skatu.

6.5.4 Signālu skats

Signāla skata režīmā tiek parādīts signāla stiprums attiecīgajā mērījumu pozīcijā bez informācijas par objekta dzilumu. Signāla skatu var izmantot, lai lokalizētu objektus, kas novietoti cieši blakus cits citam, un labāk novērtētu sarežgītas materiālu konstrukcijas, vadoties pēc signāla izmainām.

7 Sūču lokalizācijas režīms

Šajā mērījumu režīmā tiek parādīts virsmas materiāla relatīvais mitrums. Līdz ar to tas ir piemērots, lai noskaidrotu vietu, kurā materiāla mitrums ir vislielākais un tādējādi lokalizētu iespējamu sūci. Mērījumu rezultātu var sagrozīt dažādi virsmas materiāli, plakaniski novietoti objekti un materiāla neviendabīgums (piemēram, šuves).

8 Attāluma mērījumu režīms

Šajā mērijumu režīmā jūs varat izmērīt atstatumu starp objektiem.

Mērījumu atsauces punkts vienmēr ir augšējā markējuma iedobe. Mērījumu iespējams veikt tikai pa taisnu līniju ritentinu kustības virzienā. Nepārtraukti tiek mērits attālums līdz sākumpunktam. Displejā redzamais izmēritais lielums atbilst attālumam no aktuālā mērījuma, nevis kopējā kustības posma sākumpunkta. Pārvietojot ierīci atpakal sākumpunkta virzienā, izmēritais lielums samazinās.

Ja mērierīces parādītie atstatuma lielumi nav ticami, izmēriet kādu iepriekš zināmu atstatumu, piemēram, 1 m (3 pēdas). Ja attāluma mērījumi neatrodas pielaižu robežās (skat. nodaļu "Tehniskie parametri"), vērsieties Hilti servisā.

9 Apkope un uzturēšana

BRĪDINĀJUMS!

Traumu risks ievietota akumulatora gadījumā !

Pirms jebkādiem apkopes un tehniskā stāvokļa uzturēšanas darbiem vienmēr izņemiet akumulatoru!

Izstrādājuma kopšana

- Uzmanīgi notīriet pielipušos netīrumus.

HILTI

• Ja izstrādājumam ir ventilācijas atveres, uzmanīqi iztīriet tās ar sausu, mīkstu birstīti.
• Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu. Nelietojiet silikonu saturošus kopšanas līdzeklus, jo tie var saboiāt plastmasas dalas.
• Izstrādājuma kontaktu tīrīšanai lietojiet tīru un sausu drāninu.

Litija jonu akumulatoru apkope

• Nekādā gadījumā nelietojiet akumulatoru ar nosprostotām ventilācijas atverēm. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
• Nepakļaujiet akumulatoru nevajadzīgai putekļu vai netīrumu ietekmei. Nekādā gadījumā nepakļaujiet akumulatoru spēcīgam mitrumam (piemēram, nemērciet to ūdenī un neatstājiet lietū).

Ja akumulators ir samircis, rīkojieties ar to tāpat, kā jūs rīkotos ar bojātu akumulatoru. levietojiet to izolētā nedegoša materiāla tvertnē un vērsieties Hilti servisā.

- Raugieties, lai akumulators nebūtu savārtīts ar nepiederīgu ellu un smērvielām. Raugieties, lai uz akumulatora nevajadzīgi neuzkrātos putekļi un netīrumi. Notīriet akumulatoru ar sausu, mīkstu birstīti vai tīru un sausu drāniņu. Nelietojiet silikonu saturošus kopšanas līdzekļus, jo tie var sabojāt plastmasas dalas.

Nepieskarieties akumulatora kontaktiem un neattīriet kontaktus no rūpnīcā uzklātās smērvielas.

- Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu. Nelietojiet silikonu saturošus kopšanas līdzeklus, jo tie var saboiāt plastmasas dalas.

Uzturēšana

• Regulāri pārbaudiet visas redzamās dalas, lai pārliecinātos. ka tās nav boiātas un funkcionē nevainoiami.
• Nelietojiet izstrādājumu, ja tam ir radušies bojājumi un/vai funkciju traucējumi. Nekavējoties nododiet izstrādājumu. Hilti servisā remonta veikšanai.
• Pēc apkopes un remonta darbiem piemontējiet vietā visas aizsargierīces un pārbaudiet, vai tās darbojas nevainoiami.

Lai izstrādājuma lietošana būtu droša, izmantojiet tikai originālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group

9.1 Podziņelementa nomaina

Lai mērierīcē varētu saglabāt iestatīto laiku, tajā ir podzīnelements. Kad podzīnelements ir izlādējies, tas jānomaina.

1. Izskrūvējiet podzinelementa turētāja skrūvi.
2. Izvelciet podzinelementa turētāju (ja nepieciešams, izmantojot piemērotu instrumentu) no padzilinājuma.
3. Izņemiet izlādējušos podzīnelementu un ievietojiet jaunu podzīnelementu. levērojiet pareizu polaritāti. Podzīnlementa pozitīvaiam polam jābūt paverstam uz augšu.
4. lebīdiet podziņelementa turētāju atpakal padzilinājumā. Raugieties, lai podziņelements būtu iebīdīts pareizi un pilnībā, jo pretēiā gadījumā nebūs nodrošināta aizsardzība pret putekliem un ūdens šlakatām.
5. leskrūvēijiet atpakal vietā podzinelementa turētāja skrūvi un pievelciet to ar roku.

Transportēšana

IEVĚROT PIESARDZĪBU!

Nekontrolēta iedarbošanās transportēšanas laikā!

- Pirms iekārtu transportēšanas vienmēr izņemiet no tām akumulatorus!

• Iznemiet akumulatoru / akumulatorus.
  Nekādā gadījumā netransportējiet akumulatorus nenostiprinātā veidā, sabērtus kaudzē. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. Ievērojiet vietējos noteikumus par akumulatoru transportēšanu.
• Akumulatorus nedrīkst sūtīt pa pastu. Ja vēlaties nosūtīt nebojātus akumulatorus, vērsieties sūtījumu piegādes uznēmumā.
• Pirms katras lietošanas, kā arī pēc ilgākas transportēšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

Uzglabāšana

BRĪDINĀJUMS!

Neparedzami bojājumi bojātu vai izplūdušu akumulatoru dēl!

- Pirms iekārtu novietošanas glabāšanā vienmēr izņemiet no tām akumulatorus!

Glabājiet izstrādājumu un akumulatorus vēsā un sausā vietā. levērojiet temperatūras robežvērtības, kas norādītas tehnisko parametru sadalā.
▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja.
▶ Nekad neglabājiet akumulatorus saulē, uz siltuma avotiem vai aiz stikla.
- Glabājiet izstrādājumu un akumulatorus tā, lai tiem nevarētu pieklūt bērni un nepiederošas personas.
- Pirms katras lietošanas, kā arī pēc ilgākas uzglabāšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

11 Traucējumu novēršana

Ja ierīces darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.

Traucējums Iespējamais iemesls Risinājums
Izstrādājumu nav iespējams ieslēgt.	Akumulators ir izlādējies. ▶	Apmainiet akumulatoru un uzlādējiet tukšo akumulatoru.
	Akumulators nav pilnībā iebīdīts.	► Nofiksējiet akumulatoru ar sadzirdamu klikšķi.
Akumulators nenofiksējas ar sadzirdamu klikšķi.	Netīri akumulatora fiksācijas izcilņi.	► Notīriet fiksācijas mēlītes un nofiksējiet akumulatoru no jauna.
Nav iespējams ievadīt datus vadības panelī	Vadības panelis ir bojāts	► Vērsieties Hilti servisā.
Apgrūtināta ritentiņu rotācija	Ritentiņi ir noputējuši vai netīri.	► Jānotīra ritentiņi un korpuss.
Izstrādājumu nav iespējams savienot ar personālo datoru.	Personālais dators neatpazīst izstrādājumu.	► Pārbaudiet draivera aktualitāti. lespējams, ka ir nepieciešams veikt draivera un/vai jūsu ope-rētājsistēmas atjaunināšanu.
	USB kabelis ir bojāts.	► Pārbaudiet savienojumu, iz-mantojot citu USB kabeli. Ja nepieciešams, nomainiet USB kabeli.
	Izstrādājuma USB ligzda ir bojāta.	► Vērsieties Hilti servisā.
Traucējums lespējamais iemesls Risinājums
Nedarbojas microSD-Karte.	microSD karte netiek atpazīta.
	microSD karti nav iespējams nola-sīt.
	Pārbaudiet microSD kartes funkcijas, savienojot to ar kādu citu iekārtu (piemēram, personālo datoru).Lietojiet citu vai jaunu microSD karti. Ja arī tā netiek atpazīta, vērsieties Hilti servisā.
	Pārbaudiet, vai uz microSD kartes un tās ligzdā mērierīcē nav netīrumu. Uzmanīgi veiciet tīrīšanu ar sausu, mīkstu birstītJa problēma saglabājas, vērsieties Hilti servisā.

12 FCC norādījums (attiecas uz ASV) / IC norādījums (attiecas uz Kanādu)

Testi ir apliecinājuši, ka šī iekārta atbilst B klases digitālajām iekārtām paredzētajām robežvērtībām saskaṇā ar FCC noteikumu 15. nodaļu. Šīs robežvērtības paredz pietiekamu aizsardzību pret kaitējošu starojumu, lietojot iekārtu apdzīvotās vietās. Šāda veida iekārtas rada un izmanto augstu frekvenci un var to arī emitēt. Līdz ar to, ja tās netiek instalētas un darbinātas atbilstoši norādījumiem, tās var radīt radiosignālu uztveršanas traucējumus.

Tomēr nevar garantēt, ka atsevišku instalēšanas veidu gadījumā nerodas traucējumi. Ja šī iekārta izraisa radio vai televīzijas uztveršanas traucējumus, ko var konstatēt, izslēdzot un vēlreiz ieslēdzot iekārtu, tās lietotājam jācenšas šos traucējumus novērst ar šādu pasākumu palīdzību:

• no jauna jāiestata vai jāpārliek uztveršanas antena;
• jāpalielina atstatums starp iekārtu un uztvērēju;
• iekārtas kontaktdakša jāpievieno citai elektriskajai kēdei nekā uztvērējs.

- Ja nepieciešams, lūdziet palīdzību iekārtas izplatītājam vai pieredzējušam radio un televīzijas speciālistam.

Ja tiek veikti pārveidojumi vai modificēšanas pasākumi, ko nav nepārprotami akceptējis Hilti, lietotāja tiesības sākt iekārtas ekspluatāciju var tikt ierobežotas.

Šī iekārta atbilst FCC noteikumu 15. pantam un prasībām, kas ir noteiktas RSS-220 saistībā ar IC RSS-Gen. Ekspluatācijas sākšana ir pakļauta šādiem priekšnosacījumiem:

• iekārta nedrīkst radīt kaitīgu starojumu;
• iekārtai jābūt noturīgai pret jebkādu starojumu, ieskaitot starojumu, kas aktivē nevēlamas operācijas.

Lietotājiem ASV: Šo iekārtu drīkst izmantot tikai kriminālvajāšanas iestādes, ugunsdzēsības un glābšanas dienesti, zinātniskās pētniecības institūti, komerciāli kalnrūpniecības uzņēmumi, būvniecības uzņēmumi un tādas privātpersonas vai uzņēmumi, kas darbojas minēto grupu uzdevumā. Ja iekārtu lieto citas personas, tas ir uzskatāms par 47 U.S.C. 301. panta pārkāpumu un par to var tikt piemērotas stingras soda sankcijas.

Saskaņošanas prasības

1. Ultraplatjoslas attēlveidošanas sistēmas lietošanu drīkst sākt tikai pēc tam, kad ir veikta saskaņošana ar FCC. Lietotājam jāievēro visi aprīkojuma izmantošanas ierobežojumi, kas noteikti šīs saskaņošanas ietvaros.

2. Ultraplatjoslas attēlveidošanas sistēmu lietotājiem jäsniedz informācija par lietošanas jomām FCC Inženierijas un tehnoloģiju birojam, kas ar Nacionālās telekomunikāciju un informācijas administrācijas starpniecību nodrošina šīs informācijas saskaņošanu ar federālo valdību. Ultraplatjoslas attēlveidošanas sistēmu lietotāja iesniegtajai informācijai jäietver lietotāja nosaukums vai vārds, uzvārds, adrese un cita izmantojama kontaktinformācija, vēlamā İeogrāfiskā lietošanas teritorija, kā arī FCC identifikācijas numurs un citi ultraplatjoslas attēlveidošanas iekārtas nomenklatūras dati. Ja attēlveidošanas iekārta ir paredzēta mobilam lietojumam, İeogrāfiskā lietošanas teritorija var būt štats(-i) vai apgabals(-i), kurā(-os) iekārta tiek izmantota. Stacionāras attēlveidošanas sistēmas lietotājam jānorāda konkrēta İeogrāfiskā vieta vai adrese, kur iekārta tiks izmantota. Šie dokumenti jäiesniedz Federālās Komunikāciju komisijas Frekvenču koordinācijas nodalai OET, nosūtot uz FCC Galvenā biroja adresi, kas norādīta 47 CFR 0.401(a), kā tēmu norādot: "Ultraplatjoslas attēlveidošanas saskaņošana".

3. Ražotājiem vai to pilnvarotajiem tirdzniecības pārstāvjiem jāinformē savu sistēmu pircēji un lietotāji, ka tiem pirms iekārtu lietošanas sākšanas ir detalizēti jāsaskaņo darbības jomas ar FCC.

4. Sertificētu, saskaņotu ultraplatjoslas attēlveidošanas sistēmu lietotāji var nodot tās citiem kvalificētiem lietotājiem un pārvietot uz citām vietām, ja par lietotāja vai vietas maiņu ir paziņots FCC iestādei un tā ir saskaņota ar esošo, atļauto izmantošanu.

5. FCC/NTIA saskaņošanas ziņojumā tiek norādītas ģeogrāfiskās teritorijas, kurās attēlveidošanas sistēmas lietošana ir jāsaskaņo papildus vai kurās attēlveidošanas sistēmas lietošana ir aizliegta. Ja lietošanai noteiktāsģeogrāfiskāsteritorijāsir nepieciešamapapildusaskaņošana, tiek norādīta vietējā saskaņošanas kontaktinformācija. Izņemot lietošanu šo noteikto teritoriju robežās, pēc tam, kad FCC ir iesniegta pieprasītā informācija par ultraplatjoslas attēlveidošanas sistēmu, nekāda turpmāka saskaņošana ar FCC vairs nav nepieciešama ja vien nemainās pieteiktās lietošanas jomas. Ja mainās lietošanas joma, šīs sadaļas 2. punktā noteiktajā kārtībā jānosūta FCC aktualizēta informācija.
6. Parastā ultraplatjoslas attēlveidošanas iekārtu lietošanas saskaņošana nedrīkst ilgt vairāk kā 15 darba dienas, skaitot no brīža, kad NTIA ir saņemts saskaņošanas pieprasījums. Īpašu, noteikta laika ietvaros veicamu operāciju gadījumā apstrādes laiku var saīsināt, ja apstāklī to attaisno. Ārkārtas situācijās, kurās ir apdraudēta cilvēku dzīvība vai īpašuma drošība, ultraplatjoslas attēlveidošanas sistēmas var izmantot bez saskaņošanas, ja ultraplatjoslas attēlveidošanas aprīkojuma lietotājs ievēro paziņošanas procedūru, kas ir līdzvērtīga tai, kāda aprakstīta šīs nodalas 2.405. panta a) līdz e) apakšpunktā.

Responsible party

Hilti, Inc.

Lietotājiem Kanādā: Šo radara attēlveidošanas iekārtu drīkst lietot tikai tad, ja tā ir pavērsta pret grīdu vai sienu un atrodas saskarē ar grīdas vai sienas virsmu vai atrodas 20 cm attālumā no tās. Šo radara attēlveidošanas iekārtu drīkst izmantot tikai kriminālvajāšanas iestādes, zinātniskās pētniecības institūti, komerciāli kalnrūpniecības uzņēmumi, būvniecības uzņēmumi, kā arī glābšanas un ugunsdzēsības organizācijas.

13 Nokalpojušo iekārtu utilizācija

BRĪDINĀJUMS!

Traumu risks neatbilstīgas utilizācijas gadījumā! Veselības apdraudējums, izplūstot kaitīgām gāzēm un škidrumiem.

▶ Bojātus akumulatorus nav atļauts nosūtīt!
Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.
▶ Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni.
Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma.

Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī-jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta.

- Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos!

14 Ražotāja garantija

- Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.

15 Papildu informācija

Piederumus, sistēmas produktus un papildu informāciju par savu izstrādājumu jūs atradīsiet šeit.

China RoHS II

Norādījumi par drošību un lietošanu

Šajā dokumentācijā ar jēdzienu "akumulators" tiek apzīmēti daudzreiz uzlādējami Hilti litija jonu akumulatori, kas sastāv no vairākiem litija jonu elementiem. Tie ir paredzēti Hilti elektroiekārtām, un tos drīkst lietot tikai kopā ar tām. Lietojiet tikai oriģinālos Hilti akumulatorus!

Apraksts

Hilti akumulatori ir aprikoti ar elementu kontroles un elementu aizsardzības sistēmām.

Akumulatorus veidojošie elementi satur energiju akumulējošus litija jonu materiālus, kas nodrošina lielu specifisko energijas blīvumu. Litija jonu elementiem piemīt ľoti neliels atmiņas efekts, taču tie ľoti jutīgi reagē uz spēka iedarbību, pārmērīgu izlādi vai augstu temperatūru.

Izstrādājumus, ko atļauts lietot kopā ar Hilti akumulatoriem, jūs atradīsiet Hilti Store vai tīmekļvietnē: www.hilti.group

Drošiba

• levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
  Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ľoti kaitīgu škīdrumu izplūdi!
  Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!
• Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80 °C vai sadedzināt.
  ▶ Nelietojiet un nemėģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.

▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.
Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.
Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju.
▶ Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas.
Sargājiet akumulatorus no lietus un mitruma un šķidrumiem. Mitruma iekļūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.
Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.
▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē..
Ja akumulators klūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. Laujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Rīkojieties saskaņā ar norādījumiem, kas iekļauti nodaļā Pasākumi akumulatora aizdegšanās gadījumā.

Rīcība akumulatoru bojājumu gadījumā

▶ Ja akumulators ir bojāts, vienmēr sazinieties ar Hilti servisu.
▶ Nelietojiet akumulatoru, ja no tā izplūst škidrums.
Škidruma izplūdes gadījumā nepieļaujiet tā ieklūšanu acīs un/vai saskari ar ādu. Rīkojoties ar elektrolītu, vienmēr valkājiet aizsargcimdus un acu aizsarglīdzekļus.
▶ No baterijām izplūdušā elektrolīta savākšanai lietojiet šim nolūkam paredzētu, sertificētu kīmisko tīrīšanas līdzekli. levērojiet vietējos noteikumus par akumulatoru elektrolīta savākšanu.
levietojiet bojāto akumulatoru nedegoša materiāla tvertnē un nosedziet to ar sausām smiltīm, krīta pulveri (CaCO3) vai silikātu (vermikulītu). Pēc tam hermētiski noslēdziet tvertnes vāku un novietojiet tvertni glabāšanā vietā, kas neatrodas degošu gāzu, šķidrumu vai priekšmetu tuvumā.
Nododiet tvertni utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties kompetentajā atkritumu apsaimniekošanas uzņēmumā. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

Rīcība akumulatoru nedarbošanās gadījumā

• Pievērsiet uzmanību ar akumulatora lietošanu saistītām novirzēm, piemēram, neatbilstīgai uzlādei vai neparasti ilgam uzlādes laikam, jūtamam jaudas samazinājumam, īpatnībām LED indikācijā vai šķidruma izplūdei. Tās liecina par akumulatora iekšēju problēmu.
• Ja jums škiet, ka akumulatoram ir radusies iekšēja problēma, sazinieties ar Hilti servisu.
  Ja akumulators nedarbojas, to vairs nav iespējams uzlādēt vai no tā izplūst šķidrums, tas ir jāutilizē. Skat. nodalu Apkope un utilizācija.

Pasākumi akumulatora aizdegšanās gadījumā

BRĪDINĀJUMS!

Apdraudējums, ko rada akumulatora aizdegšanās! Akumulatora degšanas laikā izdalās kaitīgi un sprādzienbīstami šķidrumi un tvaiki, kas var izraisīt korozīvas traumas, apdegumus, ugunsgrēku vai eksploziju.

▶ Degoša akumulatora dzēšanas laikā valkājiet individuālo aizsargaprīkojumu.

• Nodrošiniet pietiekamu ventilāciju, lai veicinātu bīstamo un eksplozīvo tvaiku aizplūšanu.
  ▶ Ja intensīvi izplatās dūmi, nekavējoties atstājiet telpu.
  ▶ Elpcelu kairinājuma gadījumā meklējiet medicīnisko palīdzību.
• Pirms sākt dzēšanas mēginājumu, izsauciet ugunsdzēsējus.
• Ja akumulators ir aizdedzies, veiciet dzēšanu tikai ar ūdeni, no iespējami liela attāluma. Pulverveida ugunsdzēšamie līdzekļi un segas litija jonu akumulatoru degšanas gadījumā ir neefektīvi. Apkārtējā ugunsgrēka dzēšanai var izmantot parastos ugunsdzēsības līdzekļus.
  ▶ Nemēģiniet pārvietot lielu daudzumu degošu akumulatoru. Aizvāciet no tuvākās apkārtnes neskartos materiālus, lai tādējādi izolētu degšanas skartos akumulatorus.

Gadījumā, ja akumulators neatdziest, dūmo vai deg:

ar lāpstas palīdzību paceliet to un iemetiet spainī ar ūdeni. Pateicoties ūdens dzesējošajai iedarbībai, no aizdegšanās tiek pasargāti akumulatora elementi, kas vēl nav sasnieguši kritisko temperatūru.
▶ Vismaz uz 24 stundām ievietojiet akumulatoru spainī, līdz tas ir pilnībā atdzisis.
▶ Skat. nodalu Rīcība akumulatoru bojājumu gadījumā.

Informācija par transportēšanu un uzglabāšanu

Apkārtējā temperatūra robežās no -17 °C līdz +60 °C / no 1 °F līdz 140 °F.
▶ Uzglabāšanas temperatūra robežās no -20 °C līdz +40 °C / -4 °F līdz 104 °F.
▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr nonemiet akumulatoru no lādētāja.
Ja iespējams, glabājiet akumulatorus vēsā un sausā vietā. Uzglabāšana vēsumā paildzina akumulatora kalpošanas laiku. Akumulatorus nekādā gadījumā nedrīkst glabāt augstā temperatūrā, tiešos saules staros vai aiz stikla.
- Akumulatorus nedrīkst sūtīt pa pastu. Ja vēlaties nosūtīt nebojātus akumulatorus, vērsieties sūtījumu piegādes uznēmumā.
- Akumulatorus nekādā gadījumā nedrīkst transportēt nenostiprinātā veidā, sabērtus kaudzēs. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.

Apkope un utilizācija

► Raugieties, lai akumulators ir tīrs, un nepieļaujiet tā savārtīšanu ar ellju un smērvielām. Nepieļaujiet pārmērīgu putekļu un netīrumu uzkrāšanos uz akumulatora virsmām. Notīriet akumulatoru ar sausu, mīkstu otu vai tīru un sausu drāniņu.
Nekādā gadījumā nelietojiet akumulatoru, ja ir nosprostotas tā ventilācijas atveres. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
▶ Raugieties, lai akumulatora iekšienė neiekļūtu svešķermeņi.
▶ Nepieļaujiet mitruma iekļūšanu akumulatorā. Ja akumulatorā ir iekļuvis mitrums, tas jāuzskata par bojātu un jāizolē, ievietojot nedegoša materiāla tvertnē.

▶ Skat. nodaļu Rīcība akumulatoru bojājumu gadījumā.

Ja utilizācija netiek veikta pareizā veidā, var izplūst kaitīgas gāzes un šķidrumi, kas apdraud veselību. Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

▶ Neizmetiet akumulatorus sadzīves atkritumos.

Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni. Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.

Originali naudojimo instrukcija

1 Informacija apie naudojimo instrukcija
