• 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注 意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵 守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注 意事項，以備日後使用。

產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告 知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產 品和它的輔助工具設備有可能會發生危險。

• 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選 操作說明書中標示 符號的連結或QR碼。

• 將產品交予他人時，必須連同本操作說明書一併轉交。

新站路16號24樓22041 電話: [phone]

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。*2327817* 2327817 繁體中文 855

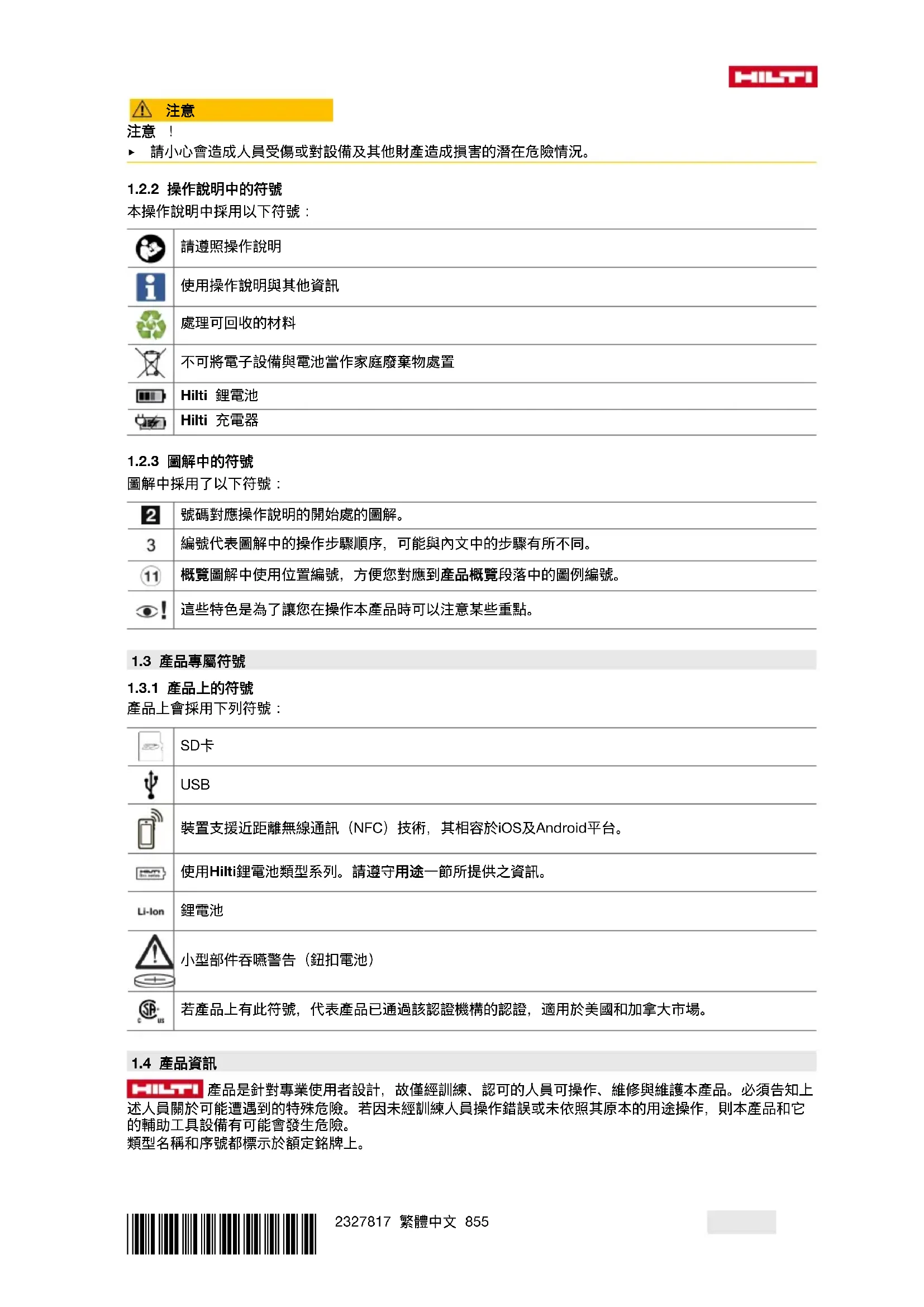

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。

產品上會採用下列符號： SD卡 USB 裝置支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。 使用Hilti鋰電池類型系列。請遵守用途一節所提供之資訊。

小型部件吞嚥警告（鈕扣電池） 若產品上有此符號，代表產品已通過該認證機構的認證，適用於美國和加拿大市場。

產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上 述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它 的輔助工具設備有可能會發生危險。 類型名稱和序號都標示於額定銘牌上。856 繁體中文 2327817 *2327817* ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品

基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。

請注意使用鈕扣電池的警告指示。 859 2 安全性

警告！請詳閱所有的安全預防措施及其他說明。如果不恰當地使用掃描工具，則可能會產生危險。若未遵 守安全說明及其他說明，可能導致掃描工具損壞及 / 或人員重傷。 保留所有的安全操作說明及資訊以供日後參考。

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。 ▶ 不可在容易發生爆炸的環境中使用本產品，例如有可燃性液體、瓦斯或粉塵存在的環境。 ▶ 使用本產品時請勿讓旁觀者、兒童與訪客靠近。 ▶ 僅可在指定的使用限制範圍內使用本產品。 ▶ 遵守所在國家的意外事故防範法規。

▶ 請勿讓產品暴露在雨中或潮濕的環境下。水氣滲入會造成短路、觸電、燙傷或爆炸。 ▶ 將產品存放在提箱前，請先擦乾。

▶ 操作掃描工具時，請提高警覺，注意進行中的工作並保持冷靜。您若感到疲倦或仍處於藥品、酒精或藥物 的影響，請勿使用本掃描工具。如使用本掃描工具稍有不慎，可能會導致嚴重傷害。 ▶ 請避免不當的姿勢。隨時站穩並維持平衡。 ▶ 請穿戴個人防護裝備。穿戴個人防護設備可減少受傷危險。 ▶ 勿使用任何失效的安全保護裝置，並請勿移除任何標示或警告標誌。 ▶ 避免機具意外啟動。當您連接充電電池、拿起或攜帶時，請確保掃描工具已關閉。 ▶ 請依據本說明以及本裝置類型專有的規定使用本產品及配件。請考量工作條件以及欲進行的工作。將產品 用在原目的外之用途可能會造成危險。 ▶ 即便您已多次使用並熟悉本掃描工具，仍請勿疏於安全意識及輕忽掃描工具安全規範。粗心大意可能會在 轉瞬間即造成嚴重傷害。 ▶ 本掃描工具不可靠近醫療裝置使用。

▶ 僅在本產品和配件能正常運轉時使用。 ▶ 不使用掃描工具的時候，請貯放到兒童拿不到的地方。請勿讓不熟悉本產品或本說明的人員操作產品。 掃描工具在經驗不足的使用者手中是很危險的。 ▶ 請細心地維護掃描工具。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來 才不會影響掃描工具的操作。如果掃描工具受損，請先修理再使用。很多意外便是因掃描工具維護不當所

▶ 在任何情況下都不得修改或改裝本產品。進行未經Hilti許可之變更或修改會限制使用者該產品的使用權

▶ 在重要的測量前，以及在掉落或受到其他機械物體撞擊力後，使用者應檢測掃描工具的準確度。858 繁體中文 2327817 *2327817* ▶ 基於套用的原則，某些周圍環境可能會影響測量結果。這包括例如靠近能產生強烈磁場或電磁場的設備、

▶ 快速變化的測量條件可能會導致錯誤的測量結果。 ▶ 將產品從很冷移到溫暖的環境，或從很熱移到冰冷的環境時，使用前應先讓產品適應溫度。溫差過大可能 會導致操作及測量結果錯誤。 ▶ 使用轉接器或其他配件時，請確定配件已確實架好。 ▶ 雖然本掃描工具設計可在不良的工作環境中使用，但仍應像其他光學產品（如雙目鏡、眼鏡、相機）般謹

▶ 將掃描工具遠離各種植入裝置。 ▶ 遵守國家的意外事故防範法規。 ▶ 不可使用本掃描工具為人體或動物進行檢測。 ▶ 禁止在孕婦或體內裝有心律調節器的人員附近使用該裝置。

▶ 使用前，請檢查掃描工具的預設值及您的自行設定。

開啟產品後及使用產品時，請務必注意顯示螢幕上顯示的資訊和警告。 ▶ 掃描器底部和滾輪必須保持乾淨，否則可能會影響測量準確度。 ▶ 不可在掃描工具背面的掃描區域上貼上貼紙或銘牌。尤其是金屬銘牌會影響測量結果。 ▶ 在掃描過程中，請始終讓所有4個滾輪接觸底面。不可滑過階梯或邊緣。 ▶ 在掃描過程中，只可握住預定的掃描工具握把，以免影響測量功能。 ▶ 在測量過程中不可穿戴手套，並確保充分接地。接地不充分時，可能影響材料（及代電線路）的辨識。 ▶ 始終以相同方式來回移動掃描工具。 ▶ 不可在掃描工具找到物體之處進行鑽孔。須顧及鑽孔直徑，並始終包含括適當的安全係數。 ▶ 不可將本掃描工具用於尋找可能具危險物體，如支撐結構元件、高壓線路、瓦斯或蒸氣管線或類似物體。 ▶ 請勿將掃描工具視為唯一憑藉。請透過其他資訊來源、檢驗測量及必要時進行測試鑽孔來驗證測量結果。 ▶ 請確保腕帶已確實固定好。每次使用前，應要檢查腕帶的固定點有無損壞跡象。 ▶ 掉落的工具和配件有導致受傷的危險。僅可使用隨附的腕帶。 ▶ 僅可使用所提供的握把攜帶本掃描工具。請保持握把乾淨、乾燥，且不可出現油漬。 ▶ 保持顯示螢幕乾淨和易於閱讀。只可使用乾淨和無刮痕的布擦拭顯示螢幕。 ▶ 基於套用的原則，某些周圍環境可能會影響測量結果。其中包括：例如靠近會產生強大磁場或電磁場的的 裝置，或者是過於潮溼、建築材料含金屬成份、絕緣覆膜材料、層狀結構，含空腔的基材以及導電壁紙或 瓷磚等。因此在鑽孔、鋸切或銑削前，亦請留意其他資訊來源（建築藍圖）。 ▶ 在掃描過程中，請避開會發出強烈電場、磁場或電磁場的裝置（例如行動電話）。如有可能，請在所有裝 置上停用其輻射會影響測量的相關功能，或關閉這些裝置。 ▶ 除非事先取得許可，否則禁止在軍事設備、機場、航空設施或航空器附近使用本掃描工具。 ▶ 在掉落或受到其他機械物體撞擊力後，使用者應檢測掃描工具的準確度。若發現掃描工具受損，請交由 Hilti維修中心修理。 ▶ 請遵守規定的操作與貯放溫度。

▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙

▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中， 否則可能導致爆炸。*2327817* 2327817 繁體中文 859 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱， 否則可能導致電池損壞、財物損失和人員受

▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。 ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料 的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修 中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。 請遵守適用於運輸、存放和使用鋰離子電池的專用指令。 872 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。

▶ 絕不可吞食鈕扣電池。若誤食鈕扣電池，2小時內便可能因體內嚴重腐蝕而致死。 ▶ 請確保電池遠離兒童。若懷疑鈕扣電池被吞下或塞入身體的其他開口內，請致電當地的毒物緊急呼叫中

▶ 請僅使用本操作說明書所列的鈕扣電池。請勿使用其他鈕扣電池或其他電源供應裝置。 ▶ 非重複充電式鈕扣電池不可重新充電。鈕扣電池可能洩漏、爆炸、燃燒和導致人員受傷。 ▶ 請勿強行放電、充電、拆解或燃燒鈕扣電池。請勿將鈕扣電池加熱至超過製造商所規定的最高溫度。否則 有可能因氣體逸出、洩漏或爆炸而有人員受傷之虞，並可能導致化學燒傷。

取出已用過的鈕扣電池並立即根據當地法規進行回收或處理。將鈕扣電池放置在兒童無法取得之處。不可 將鈕扣電池丟棄在家庭垃圾中或將其燃燒。已無電力的鈕扣電池可能已非密封狀態，產品有損壞之虞或者

▶ 已用過的鈕扣電池也可能導致嚴重的傷害甚至死亡。對已用過和新的鈕扣電池應該同樣謹慎處理。 ▶ 已受損的鈕扣電池不得接觸到水。外洩的鋰一會與水結合而產生氫氣，現場可能因而失火、爆炸或造成人

▶ 更換鈕扣電池時，請務必依規定進行更換。請注意必須根據極性（+和-）將鈕扣電池正確裝入。否則會有

▶ 請始終完全關閉鈕扣電池匣。若無法牢牢地關閉鈕扣電池匣，則不可再使用本產品，並請取出鈕扣電池。 將鈕扣電池放置在兒童無法取得之處。 ▶ 不可混合新舊、不同品牌或類型（如鹼性、鋅碳或可充電式）的鈕扣電池使用。 ▶ 從長期不使用的產品中取出鈕扣電池，並立即根據當地法規回收或處理。不可將鈕扣電池丟棄在家庭垃圾 中或將其燃燒。860 繁體中文 2327817 *2327817* 3 說明

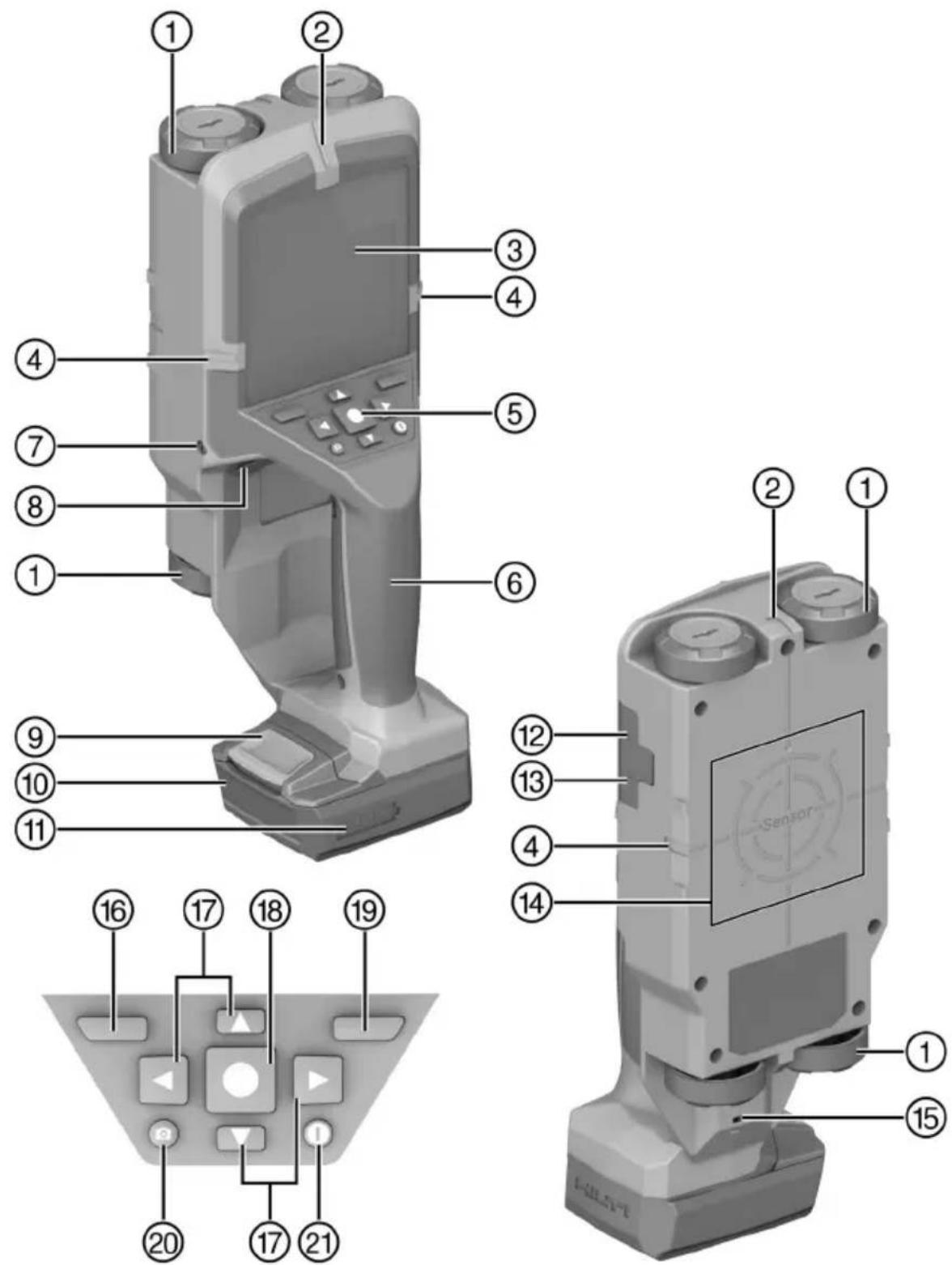

偵測區域*2327817* 2327817 繁體中文 861

此處所述產品為牆體探測儀。其用途為偵測物體，如黑色金屬（鋼筋）、有色金屬（銅、鋁）、木樑、塑膠 管、乾燥表面的管路和電纜。 本裝置僅限從事於建築業的人員操作。

• 本產品限使用B 12Hilti系列鋰電池。Hilti建議本產品使用此表格中所列的電池。

• 僅可使用此處所列的Hilti系列電池充電器為電池充電。

牆體探測儀、USB線、操作說明書 關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store

• 物體定位用於定位牆體、地板或天花板中的物體。

• 距離測量用於測量距離。 您可以在選單中的測量模式選項切換測量模式。 864 4 技術資料 所有所述之數據資料皆是在特殊的試驗台上測量所得，且主要是在實驗室之環境中。基於基底材料中的 添加劑、環境條件變化或檢測物體的特殊情況（例如彎曲物體），測量成果可能與所提供的數值有很大 的偏差（參考其他安全說明的章節）。我們的標準實驗室條件為：

• 混凝土強度等級：C 50⁄60 在乾混凝土中的最大測量深度 200 mm (7.9 in) 乾混凝土中獲得絕對可靠結果的測量深度 金屬物體 ≤ 85 mm (≤ 3.3 in)

38 mm (1.5 in) 在新澆置混凝土中金屬物體的測量深度 60 mm (2.4 in) 其他支援牆體種類的物體測量深度 80 mm (3.1 in) 顯示物體深度的準確性（包含操作上的偏

±5 mm (±0.2 in) 兩個相鄰物體間的最小距離 40 mm (1.6 in)

雷達感應器最大發射功率 0.00001 mW

48 kHz … 52 kHz 最大磁場強度（於10 m） 20 dBµA/m 高於基準高度的最大操作高度 2,000 m (6,561 ft 8 in)

90 % 檢測帶電物體的最大空氣相對濕度 50 % 汙染等級符合IEC 61010-1

使用B 1230-電池的標準工作時間 ≈ 6 h

IP 5X 規格（長 x 寬 x 高），無電池 264 mm x 115 mm x 100 mm (10.4 in x 4.5 in x 3.9 in) 重量依據EPTA-Procedure 01不含電池

−10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 操作 請遵守本文件中與產品上的安全說明和警告。*2327817* 2327817 繁體中文 863

1. 電池充電前，請閱讀充電器的操作手冊。

2. 確認電池的接點和充電器的接點清潔且乾燥。

請使用經認可的充電器對電池充電。 861

有受傷的危險 因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。

2. 將電池推入產品中，直到聽到卡入聲。

錯誤連接工具繫繩吊環有造成人員受傷的危險！ 產品可能會掉落。 ▶ 請勿將任何工具繫繩吊環固定在孔眼及／或腕帶上。

1. 請將腕帶的細環穿過產品底部的孔中。

在開啟掃描工具前，請確保感應器區域並未受潮。必要時請用布擦乾掃描工具。

1. 請按下On / Off按鈕或開 / 關按鈕來啟動掃描工具。

▶ 若處於操作溫度外，則顯示錯誤通知，且掃描工具自動關閉。請讓掃描工具降溫或熱機，然後再重新

本掃描工具在未使用5分鐘後將完全自動關機。您可在主選單變更自動關機時間或停用此功能。

2. 按下On / Off按鈕來關閉本掃描工具。

左側及右側功能鍵的功能會根據顯示器所顯示的有所不同。這些功能會以圖像的方式顯示在相應功能鍵正上

3. 若要確認選定的選單選項，請按壓開始／停止鈕。

4. 若要返回上層選單，請按壓左側功能鍵。

5. 若要離開選單，請按壓右側功能鍵（在圖庫子選單中無法使用）。

您可以顯示已儲存的影像或按下垃圾桶符號下方的右側功能鍵以刪除影像。864 繁體中文 2327817 *2327817* 資料段仍會存在記憶體中且可以重建。若要永久刪除請選擇格式化內部記憶體。若已插入SD卡，則選 擇格式化SD卡，並將SD卡拔除，接著格式化內部記憶體。或者，您也可以在選單中的設備設定透過 預設設定將影像永久刪除。

設定欲使用的測量模式。選擇後測量工具將直接切換為所選的測量模式。在物體定位的測量模式下，您還可 以設定適合預定測量的牆體種類和測量結果視圖。

標尺：在使用物體定位的測量模式（點狀視圖除外）以及測量洩漏位置時開啟或關閉標尺。藉由標尺可以 測得如物體中心之間的距離。按下右側功能鍵以將標尺歸零。

音訊：開啟或關閉訊號音。開啟訊號音時，每次按下按鈕及在偵測區域下偵測到任何物體時都會發出音訊

開機設定：選擇測量工具在啟動時執行的設定（例如：牆體種類、視圖、標尺）。選擇在沿用設備上一次 關閉時的設定和進行個人化基本設定（即主選單上目前的設定）這兩個選項間進行選擇。

在...關閉：選擇一時長，當測量工具該期間內未使用則自動關閉。

日期與時間：設定儲存影像的日期與時間並選擇日期與時間的格式。若時間與日期並未儲存，請更換鈕扣 電池（參考「裝入／更換鈕扣電池」（參考圖D），第31頁）。

測量單位：選擇測量顯示的測量單位。（並非所有市場皆可使用。）

預設設定：您可以將所有選單選項重置為預設設定。所有儲存的影像將會同時被永久刪除。

您可以在此處找到設備的資訊，例如所安裝的軟體版本。

當顯示器中右側功能鍵上方顯示出問號圖示時，您可以按下右側功能鍵以顯示上下文相關之資訊與協助訊 息。該選項在更改牆體種類時會顯示可用，還所有物體定位的測量模式以及測量洩漏位置時也可使用該選

在物體視圖中提供全景截圖的功能。這使測量結果（包括每個顯示物體的物體深度）可以儲存為影像，供紀 錄歸檔與日後分析之用。

▶ 若已插入microSD卡，影像會存入記憶卡中。否則影像將存於測量工具的內部記憶體中並可以透 過USB接口傳輸。

您可以透過選單中的圖庫選項顯示或刪除影像。 863

USB接口僅能用於資料傳輸。電池或其他設備無法透過它充電。

2. 使用USB傳輸線將已關機的測量工具連接至您的個人電腦。

僅能通過USB接口將測量工具連接到個人電腦。連接至其他設備可能導致測量工具受損。

4. 開啟個人電腦上的檔案瀏覽器並選擇驅動程式Hilti PS 85。儲存的資料可以從測量儀器的內部記憶體複

5. 完成所需的程序後，請依標準方式卸載驅動程式。

請務必先從個人電腦之作業系統將驅動程式退出（卸除驅動程式），否則可能會損壞測量工具的內

6. 接著請用On／off按鈕將測量工具關機。

5.7.3 透過microSD卡傳輸資料

若已在測量工具中插入microSD卡，影像會自動儲存於記憶卡上而非測量工具本身的內部記憶體中。 取下microSD卡之前，請先將測量工具關機。否則microSD卡可能會受損。

2. 將microSD卡向內輕壓，直到其鬆開。

3. 將microSD卡從插槽中取出並連接至您的個人電腦。儲存的資料可以複製、移動到您的個人電腦或刪除。

4. 接著再將microSD卡重新插回插槽中。插入時請注意是否正確對齊。將microSD卡向內推，直到其卡入。

若有需求，您可以將測量工具的軟體更新。 最新的軟體版本可從以下連結下載：下載 ▶ 若軟體版本比您產品上的版本更新，請下載更新文件。 ▶ 請將更新檔案載於microSD卡上。

將microSD卡插入測量工具。 865

▶ 若發現尚未安裝的更新檔案，更新程序會自動開始。 ▶ 更新進度會顯示在顯示器上。此過程可能會需要幾分鐘的時間。 ▶ 在更新程序完成後，測量工具會自動重新啟動。 ▶ Hilti建議您之後將microSD卡上的更新檔案刪除。 取下microSD卡之前，請先將測量工具關機。 6 測量模式－物體定位

測量模式會檢測偵測區域下方基底。若牆體中有多項物體相互交疊，則最接近表面的物體會顯示於顯示器

在物體定位的測量模式下，您還可以設定適合預定測量的牆體種類和測量結果視圖。

能辨識出的物體為物質屬性與牆體不同的物體。

• 塑膠管（例如直徑至少為10 mm的含水塑膠管、周圍固體材質中直徑至少為20 mm的空管

• 低壓電路（例如電鈴、電話、網路、智能居家設備）

• 任何類型的金屬管、金屬棒、金屬支架（例如鋼、銅、鋁）

• 金屬表面或潮濕區域；這些都可能在特定情況下（例如高含水量）顯示為牆體中的物體。請注意，混凝土 需要數月才會完全乾燥。

• 靠近可能會形成強烈磁場或電磁場的設備，例如基地台或發電機。866 繁體中文 2327817 *2327817* 在您開始對牆體進行鑽孔、鋸切或銑削作業前，您仍應透過其他資訊來源來確保自身安全。由於測量結 果可能受環境因素、牆體性質影響，因此即便偵測區域並未顯示任何物體，仍可能存有危險。

請務必設定適當的牆體種類以取得最佳的測量結果。測量深度視牆體種類而異且最大值為85 mm（3.3 in）。 ▶ 請按壓向左或向右箭頭按鈕，直到顯示出您想要的牆體種類。 ▶ 按壓開始／停止鈕以選擇牆體種類。

牆體種類－砌磚／通用模式適合應用在實心固體的砌磚結構或其他同質性的材質上。它會顯示出塑膠、金屬 物體以及電線和其他管線。在砌磚結構上的孔洞或直徑小於2 cm（0.8 in）的空塑膠管可能不會顯示出來。 該模式最適合用在砂石磚或陶板等同質性基底材料上。

牆體種類－混凝土模式適合應用在乾混凝土上。它會顯示出塑膠、金屬物體以及電線和其他管線。直徑小 於2cm（0.8in）的空塑膠管可能不會顯示出來。選擇牆體種類時，您還能在8 cm（3.1in）和20cm（7.9in） 的區間內設定最大測量深度。

牆體種類－乾式施工模式適合用於偵測乾牆（木材、石膏板等）中的木樑、金屬支架以及電線和其他管線。 填充的塑膠管和木樑會顯示得一樣。空的塑膠管不會被識別出來。若發現有許多靠近表面的物體（距表 面02 mm （00.08 in）），請嘗試蓋上一墊板（例如1 cm（0.4 in）厚的壓克力）進行作業。 牆體種類－垂直式多孔磚 牆體種類－垂直式多孔磚模式適合應用在垂直式多孔磚上。垂直式多孔磚為具有多排小孔的磚體，這些小孔 大多為垂直的。它會顯示出金屬物體、電線和其他管線以及含水的塑膠管。空洞或空塑膠管可能不會顯示出

牆體種類－長孔空心磚模式適合應用在長孔空心磚上。長孔空心磚是具有幾個大孔的磚體，這些大孔通常是 水平的。在2 cm最大測量深度內它會顯示出平放的金屬物體、電線和其他管線以及含水的塑膠管。空洞或空 塑膠管可能不會顯示出來。為了使測量結果更為精準，在檢測長孔空心磚時請額外再使用牆體種類－垂直式 多孔磚來進行掃描。請注意明顯及不明顯的物體（鬼影物體）。 牆體種類－新澆置混凝土 牆體種類－新澆置混凝土模式適合應用在尚未完全硬化及乾燥的混凝土上。它會顯示出金屬物體、塑膠管和 金屬管以及電線。帶電管線與非帶電管線則無法區分。最大測量深度為6 cm（2.4 in）。請注意，混凝土需要 數月才會硬化與完全乾燥。

▶ 請反覆按壓向上或向下箭頭按鈕，直到顯示出您期望的視圖。 ▶ 按壓開始／停止鈕以選擇視圖。*2327817* 2327817 繁體中文 867

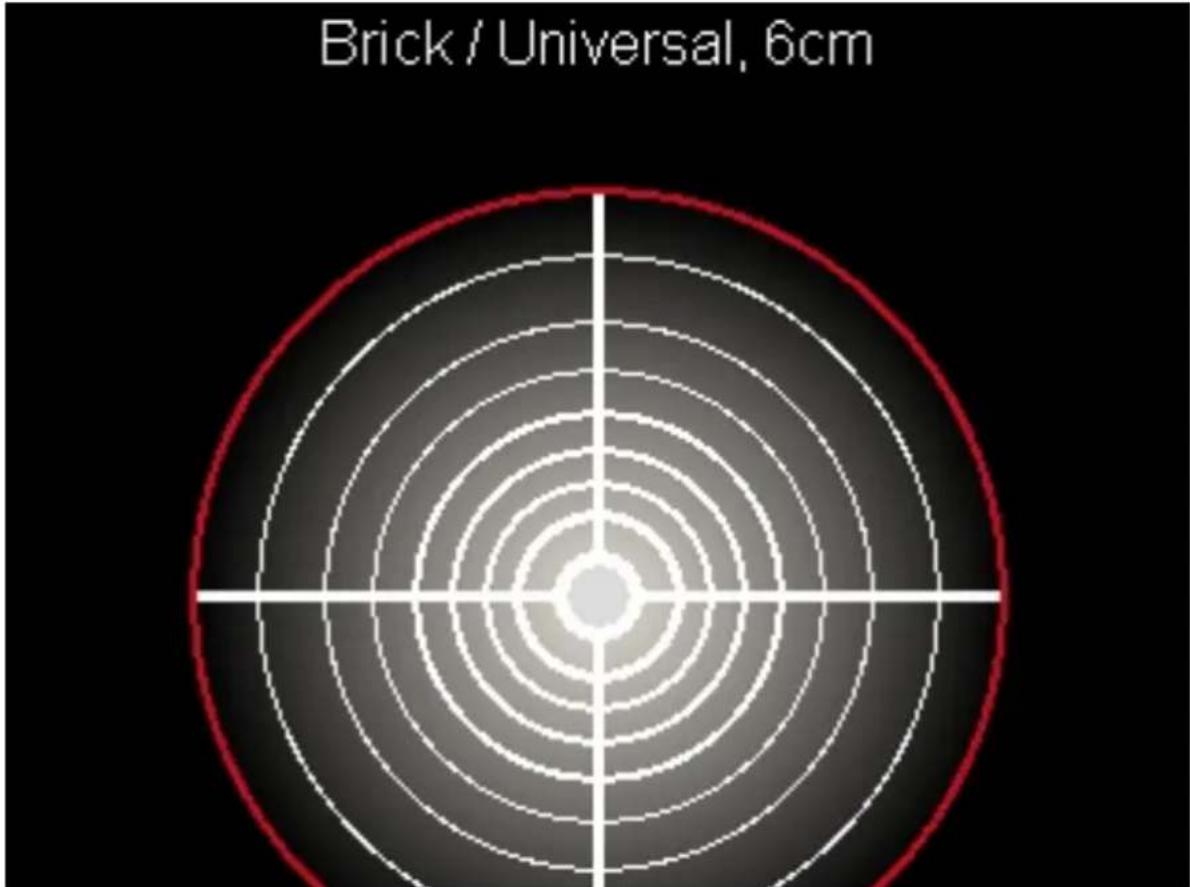

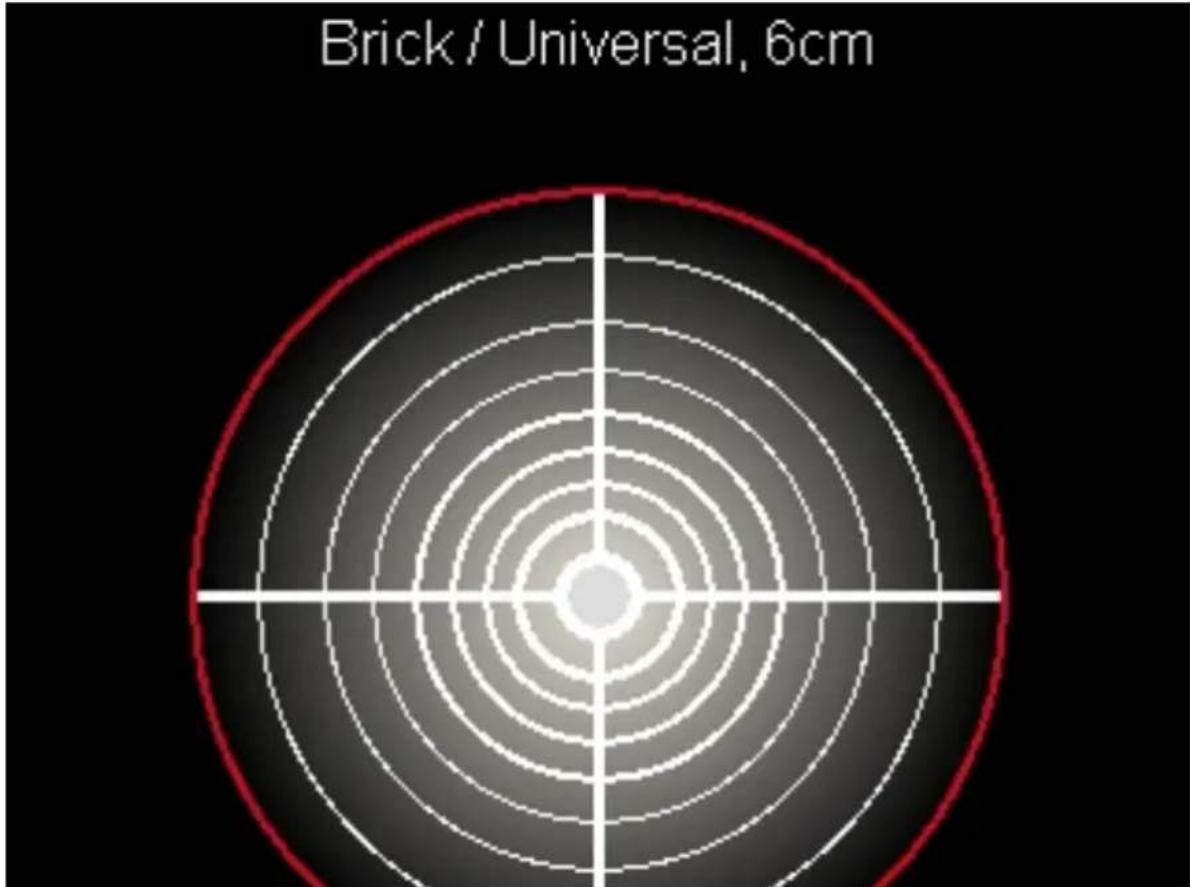

在點狀視圖中，無須在表面上移動測量工具，即會顯示第一個測量結果。因此，它特別適用於角落或狹窄空 間的測量作業。最大測量深度為6 cm。必要時，檢測到的物體會與物質屬性一併顯示，但不會顯示深度訊

即使非必要，但若可能，在使用點狀視圖時仍應將測量工具在表面上移動，以盡可能地獲得最佳的測量結 果。在不移動測量工具的情況下，塑膠管和木樑的定位會格外受限。

若未偵測到任何物體，則顯示器僅會顯示出外圈並亮起綠色。 若偵測到物體，則外圈會顯示紅色。隨著測量工具逐漸接近物體，圓圈數也會增加。當測量工具逐漸遠離物

訊號夠強時會顯示方向箭頭。為了能針對物體中心定位，請沿著方向箭頭移動測量工具。在物體中心上方測 量顯示會顯示出最大的振幅，在訊號夠強時則會顯示一個中心十字。物質屬性的顏色標識與物體視圖中的相

若方向箭頭或中心十字並未顯示，附近仍可能有物體存在。868 繁體中文 2327817 *2327817*

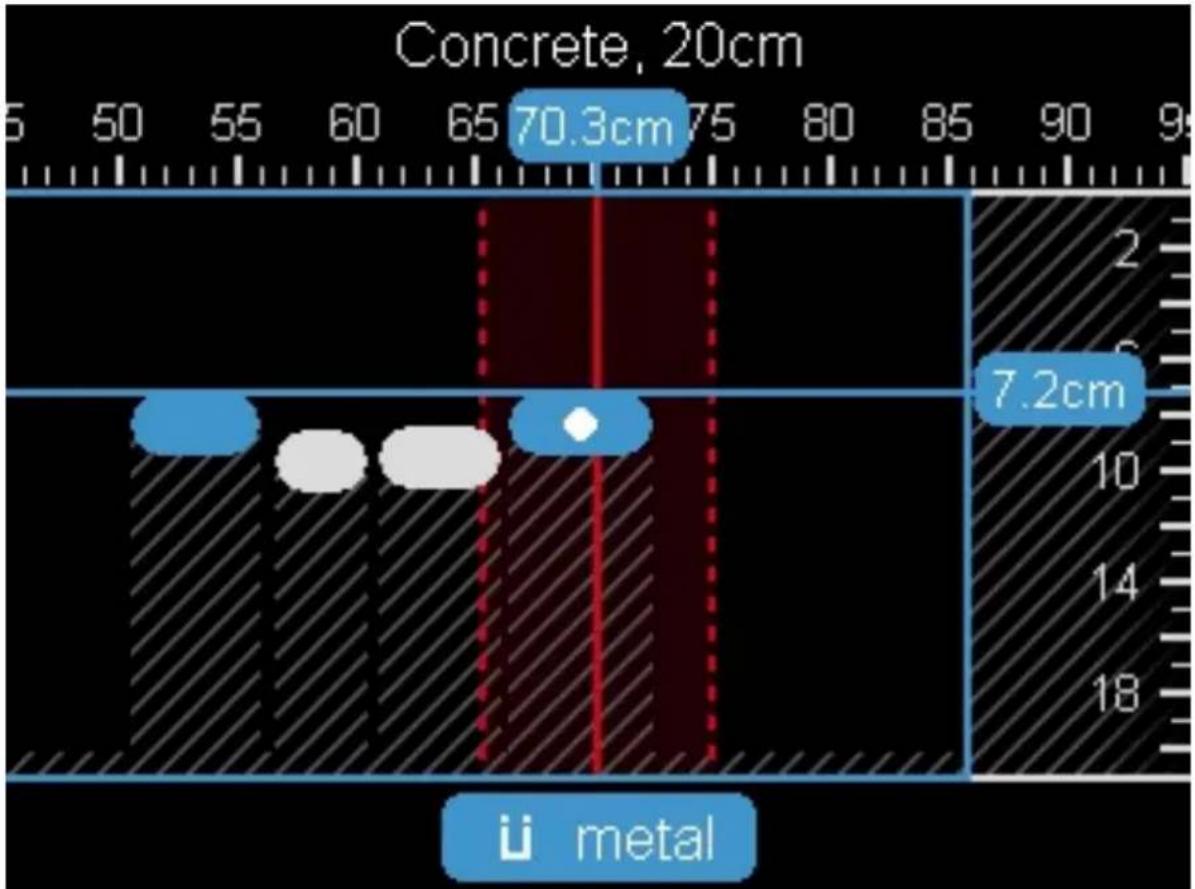

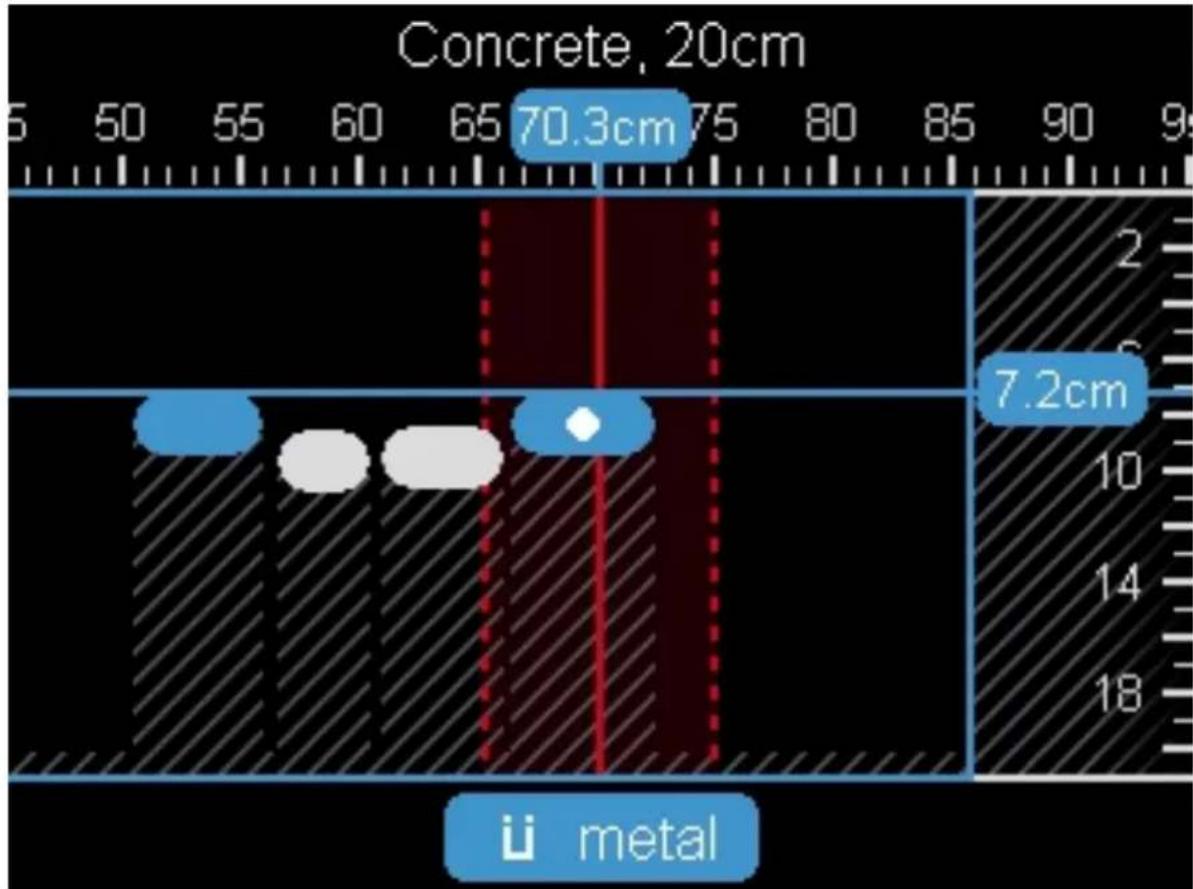

在物體視圖中可以取得最佳測量結果與最大測量深度之資訊。當檢測到物體時，量測區會顯示出其深度資 訊，必要時也會顯示其物質屬性。

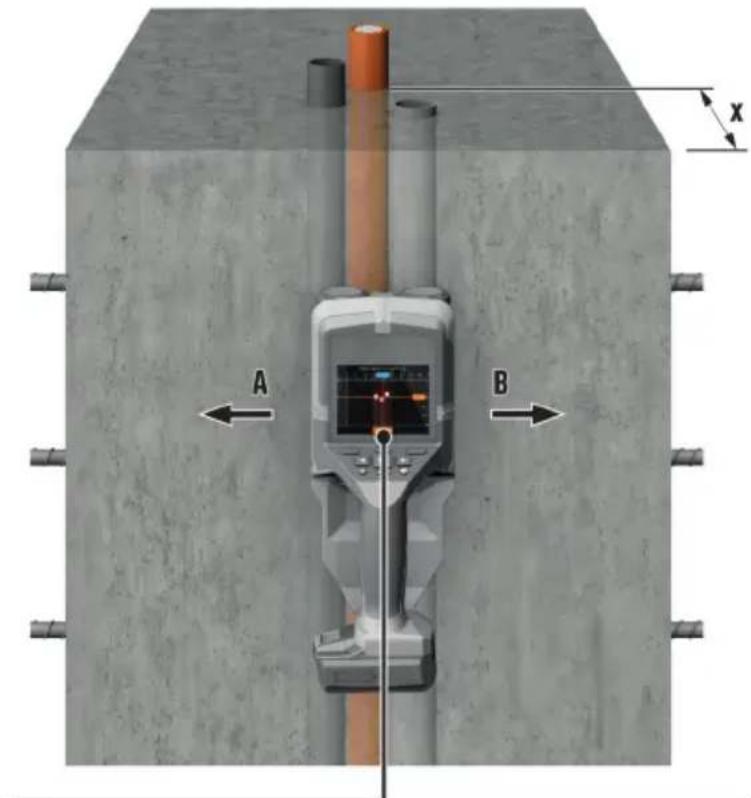

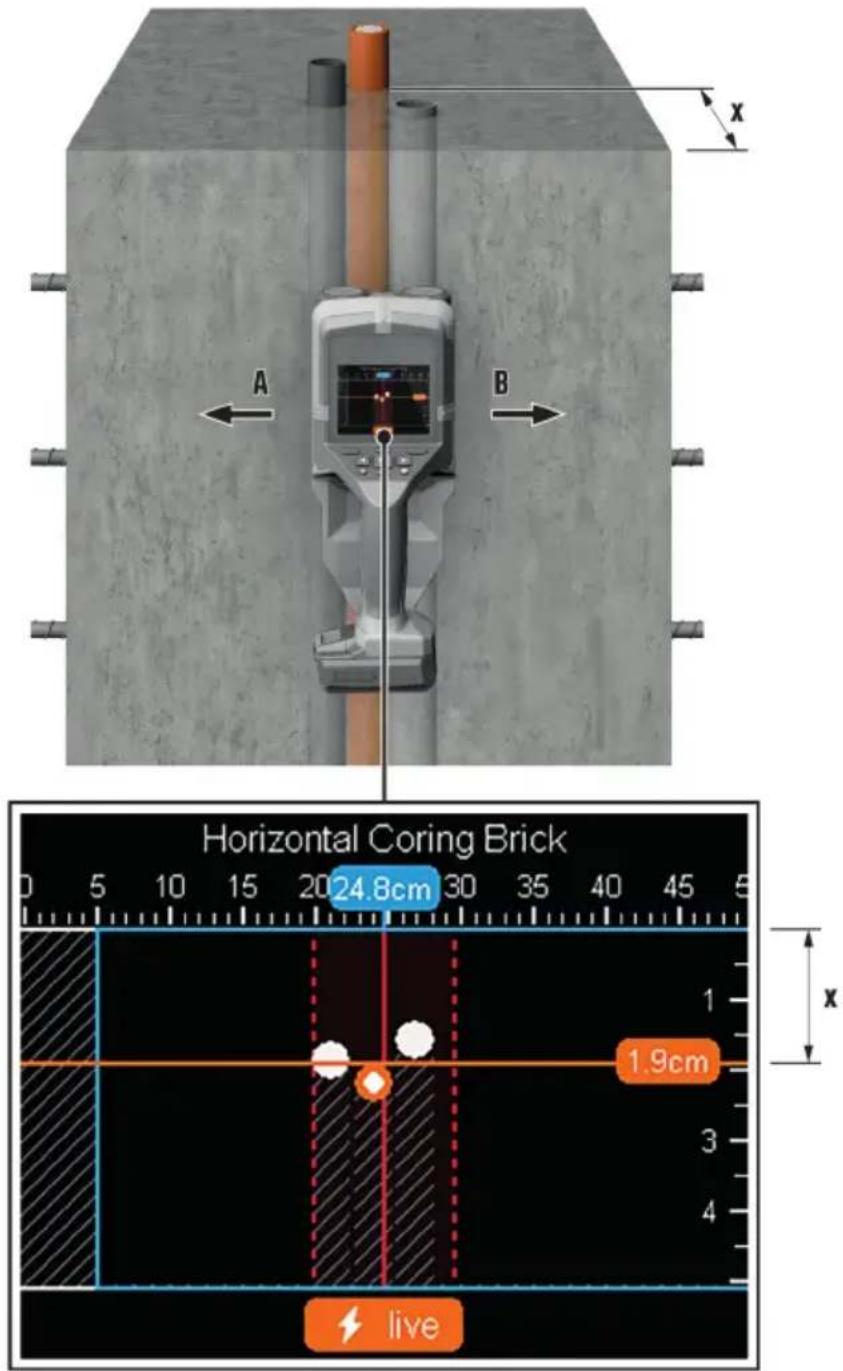

▶ 將測量工具置於表面上並沿進行方向在表面上移動。在量測最小測量距離約10cm後，顯示器上將顯示測

為了取得最佳測量結果，請在整個待測區域上緩慢移動測量工具，並在將其移回時查看測量結果。量測區 應至少達 40cm。 ▶ 您可以隨時透過按壓開始／停止鈕以開始新的測量。 ▶ 若您在測量過程中將測量工具從牆上拉開，最後的測量結果仍會顯示在顯示器上。再次接觸牆面或繼續移 動時將會重新開始測量。 ▶ 對於高敏感度測量，請使用適合牆體種類的點狀視圖。*2327817* 2327817 繁體中文 869 根據其功能，橫向於測量工具移動方向物體的上緣將確實地被偵測出來。因此請務必以十字形的方式在待測

在量測區完整掃描一次即可定位該物體。若要精確定位或標記物體位置，請將測量工具移回量測區。 牆體中所檢測到物體之走向可以透過將多個量測區接連地連結而測定。

若是於偵測區域內未識別出任何物體，虛線及中心線將完全呈現綠色。若識別出物體，該物體會位於顯示器 上的兩條虛線中間，且兩條虛線及中心線將完全或部分呈現紅色。 右側深度刻度尺上所顯示的深度為所檢測到物體上緣至牆面的深度。 顯示器上所呈現所檢測到物體之物質屬性可能與其實際屬性有所不同。尤其是特別薄的物體，在顯示器上會 顯得較厚。較大、圓柱形的物體（例如：塑膠管或水管）在顯示器中則可能會顯得比實際來得窄。

根據物體種類與深度可以識別出物質的屬性。 這些屬性會依下列顏色標示：870 繁體中文 2327817 *2327817*

藍色 磁性／黑色金屬（例如：鋼筋） 土耳其藍 非磁性金屬（例如：銅管） 白色 非金屬物質（例如：木材、塑膠）

• 在相對溼度逾50%時，「帶電」屬性之測定可能會受限。

您可以使用上方的標示凹口或測量工具的外緣來標記所檢測到之物體。 ▶ 將測量工具移動至欲標記所檢測到之物體。 ▶ 請對齊測量工具，使物體居中位於顯示器上的中心線。 ▶ 請在上方、右側與左側的標示凹口上各做一個標記。 ▶ 物體的中心位於所作標記之交點處。 ▶ 或者，對齊測量工具，使物體居中位於顯示器上的其中一條虛線。 ▶ 意即物體居中位於測量工具相應的外緣下。 ▶ 請在表面上沿著該外緣畫一條線，並在這條線上將所屬之側邊標示凹口以打叉的方式標記出來。 ▶ 此處即為物體之中心。 透過將多個量測區接連地連結並連接各個標記，您可以將牆體中所檢測到物體之走向標記出來。

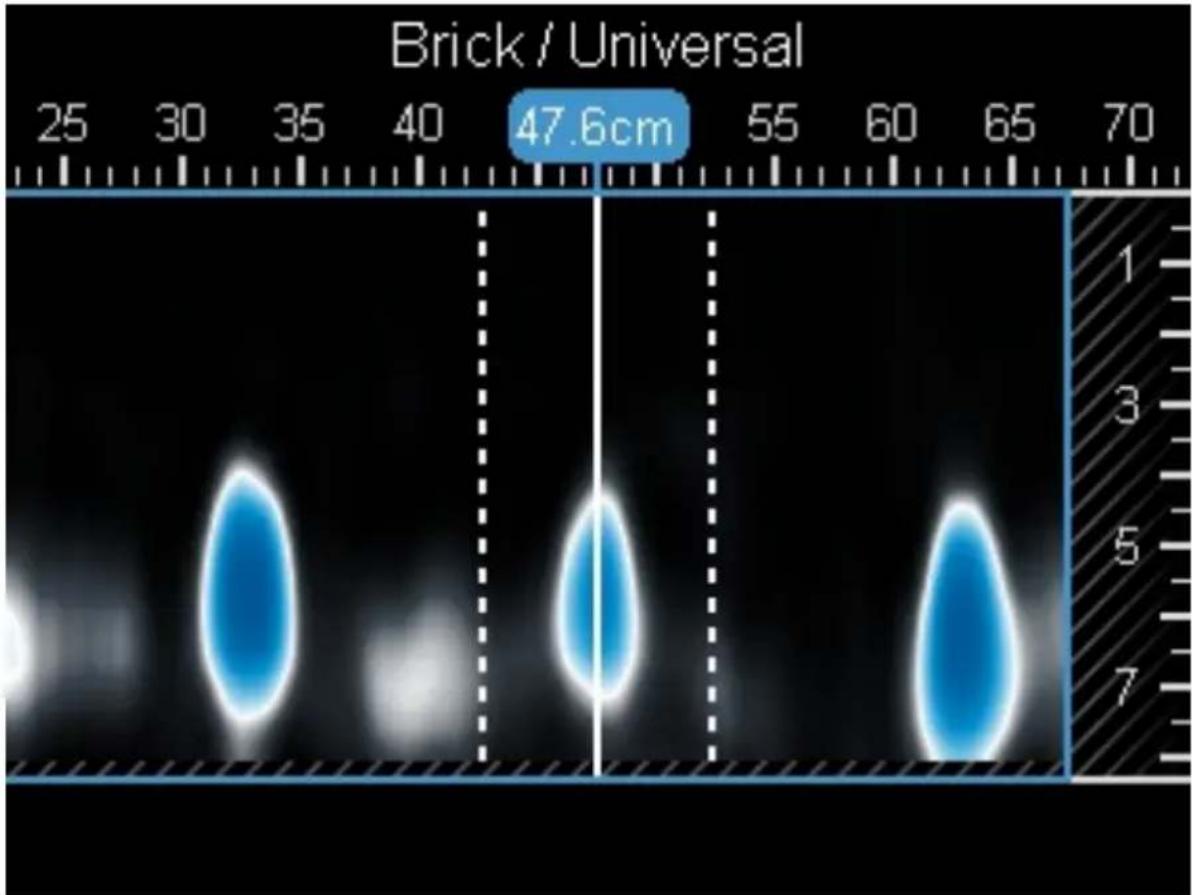

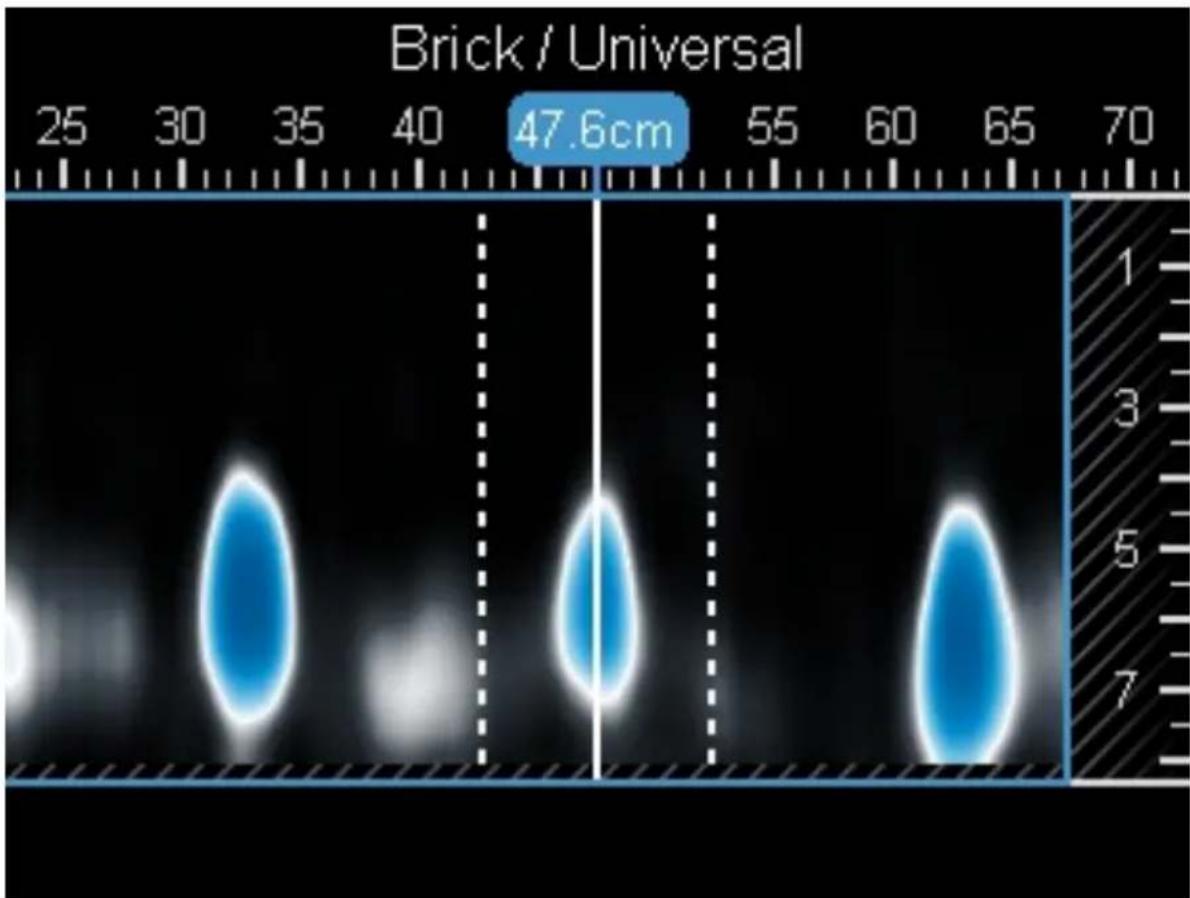

在2D訊號視圖中，各個測量位置的訊號強度將與物體深度一同顯示。2D訊號視圖是物體視圖的一項變體。 它顯示的是訊號強度，而非物體符號。訊號強度的最大值代表物體的上緣。 2D訊號視圖可用於定位彼此緊鄰的物體，並更完善地評估複雜的物質結構。即便是較弱的物體和前後交疊的 物體也能在特定情況下被偵測出來。請注意物體視圖中有關測量過程的提示訊息。 查看物體視圖時，請注意有關測量過程的提示訊息。*2327817* 2327817 繁體中文 871

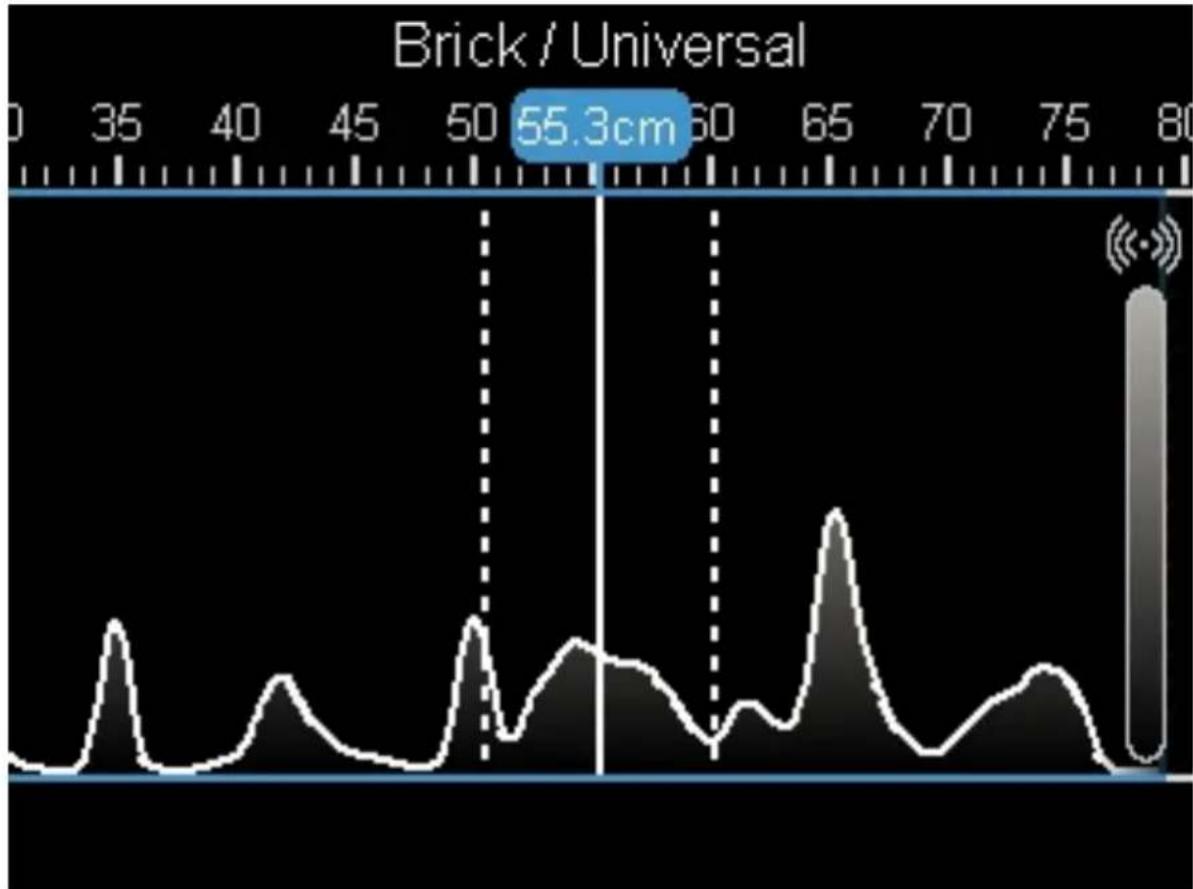

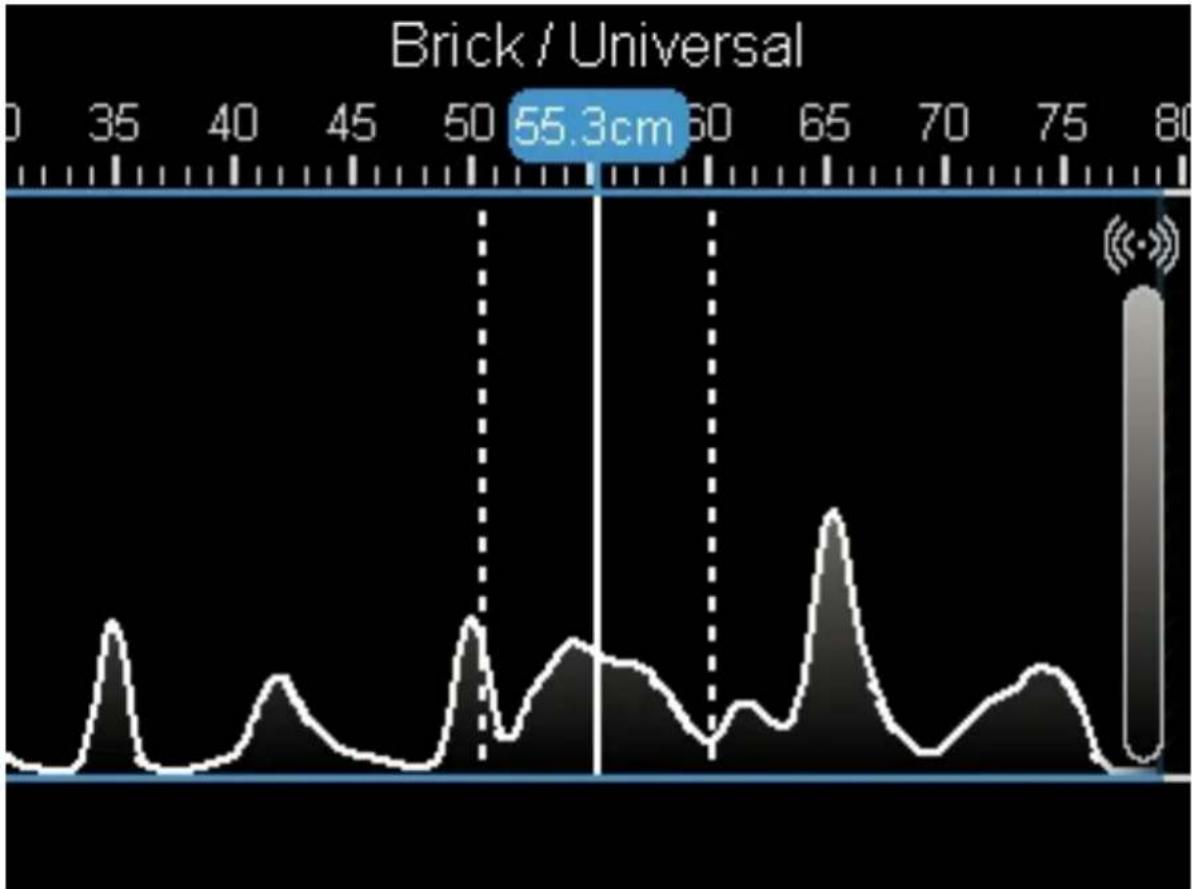

在訊號視圖中，將不會顯示物體深度的資訊，而是顯示各測量位置的訊號強度。訊號視圖可用於定位彼此緊 鄰的物體，並根據訊號路徑更完善地評估複雜的物質結構。 7 測量模式－洩漏位置定位 此模式會顯示表面的相對物質濕度。因此它適合用於找出物質濕度最高的位置，從而找到洩漏。表面上不同 的材質、平放的物體和基底的不均勻（例如接縫）都可能導致結果失真。 8 測量模式－距離測量 此模式可以測量物體之間的距離。 量測的參考點恆為上方的輔助標記。只能在滾輪行進方向的直線上進行測量。設備會連續測量至起始點的距 離。顯示器上顯示的測量值是距起始點的距離，而非設備移動的總距離。當將設備向起始點回移時測量值會

若測量工具提供的距離值不可信，則測量一預定地距離，例如1 m（3 ft）。若距離超出容許偏差（參考技術 資訊之章節），請洽詢Hilti維修中心。 9 維護及保養

電池裝入時有受傷的危險 ! ▶ 進行維護及保養前，請務必卸下電池！

• 若有，請使用乾燥的軟刷子小心地清潔通風口。

• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。

• 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。872 繁體中文 2327817 *2327817*

• 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。 電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。

• 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用 含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂

• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。

• 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。

• 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。 為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group

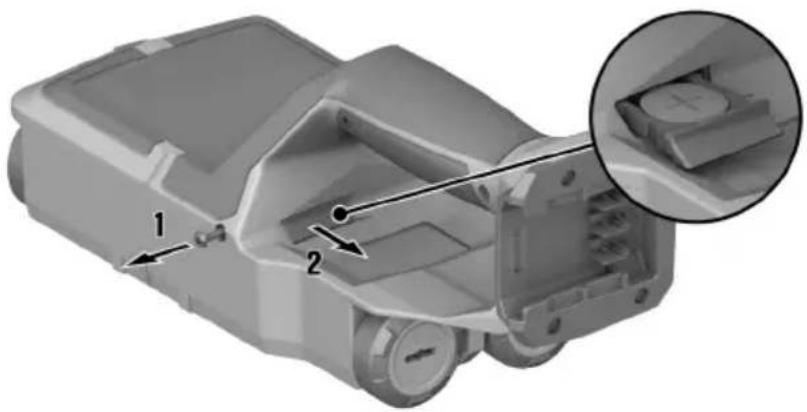

為了能儲存測量工具的時間，其備有一鈕扣電池。若鈕扣電池沒電，則須將其更換。

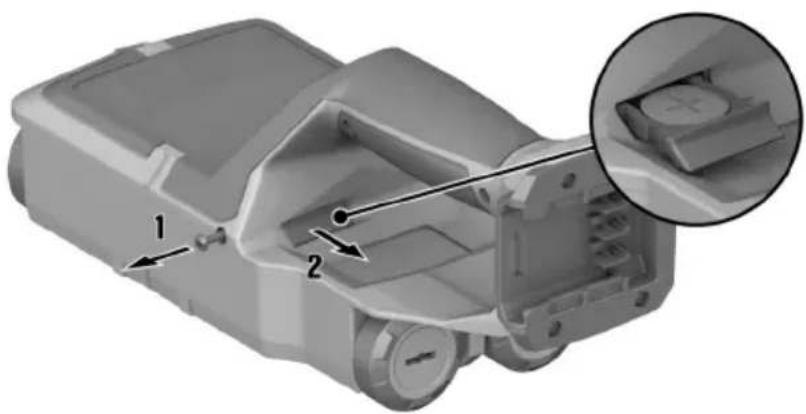

2. 將鈕扣電池座（必要時使用合適的工具）從電池匣中拔出。

3. 取下空的鈕扣電池並裝入新的鈕扣電池。請確認電池極性方向。鈕扣電池的正極必須朝上。

4. 將鈕扣電池座重新插入電池匣中。請確保鈕扣電池座正確且完全推入，否則無法保證其防止灰塵與水花的

5. 重新裝上鈕扣電池座的螺絲並將其旋緊。

▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電 池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。

瑕疵或漏液的電池所造成的意外損害 ！ ▶ 存放產品時，一律不可插入電池！ ▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。*2327817* 2327817 繁體中文 873 ▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。 ▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。 ▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。 ▶ 每次使用前以及長時間存放前後請檢查本產品和電池是否受損。 11 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 故障 可能原因 解決方法 產品無法開啟。 電池已放電 ▶ 更換電池或對無電量的電池再次

電池沒有完全置入。 ▶ 壓下電池直到聽見咬合時發出的

電池咬合時不會發出喀啦聲。 電池上的卡榫太髒。 ▶ 清潔卡榫並重新安裝電池。 若無法通過控制面板輸入 控制面板故障 ▶ 聯絡Hilti維修中心。 若滾輪無法順暢移動 轉輪髒污或有灰塵 ▶ 清潔滾輪與機殼。 若產品無法連接到個人電腦。 個人電腦無法識別本產品。 ▶ 請檢查驅動程式是否是最新的。 必要情況您必須更新驅動程式

USB傳輸線故障。 ▶ 使用另一條USB傳輸線檢查 連線。如有必要，請更換一 條USB傳輸線。 產品的USB埠故障。 ▶ 聯絡Hilti維修中心。 若microSD卡無法使用。 若無法識別microSD卡。 ▶ 請使用其他設備(例如個人電 腦）來檢查microSD卡的功能。

的microSD卡。若仍無法識別， 請聯絡Hilti維修中心。 若無法讀取microSD卡。 ▶ 請檢查microSD卡及測量工具中 的插槽是否有髒汙。請用乾燥的

12 FCC說明（美國適用）/IC說明（加年大適用） 本設備已經過測試，並已評定為符合FCC規定第15條A級數位裝置限制。這些限制的目的在於合理防止住宅 區因安裝而發生嚴重干擾狀況。此裝置會產生、使用及散發無線電頻電量，因此若未依照使用說明安裝及使 用，可能會對無線電通訊造成干擾。因此若未依照說明進行安裝及操作，即可能造成無線接收功能故障。 不過，我們無法保證所有安裝方式都不會發生干擾。假使這項設備的確造成對無線電或電視訊號有害的干 擾（這可由關上或打開設備來判斷），使用者可以採取以下的措施來改善干擾：

• 將該設備接上不同於接收器所連接的電源插座。

• 諮詢零售商或經驗豐富的電視機 / 收音機技術人員，以取得協助。 進行未經Hilti許可之變更或改裝會限制使用者操作該設備的授權。 本裝置符合FCC規定第15條，並符合RSS220與IC的RSS-Gen共同定義的要求。 進行操作應遵守以下兩個條件：

• 本裝置必須接受任何接收的干擾，包括那些會造成操作結果未符預期的干擾。 適用美國使用者：本裝置僅限執法機構、消防和救援服務、科學研究機構、商業採礦企業、建築企業和接受 這些團體委託作業的個人團體使用。他方操作將違反47 U.S.C. §301並可能導致嚴厲處罰。874 繁體中文 2327817 *2327817*

1. UWB成像系統需經FCC協調符合後，才許可使用該設備。為使用該設備，經營者必須遵守根據此協調所

2. UWB成像系統的使用者必須向FCC所屬工程科技辦公室通報操作區域，該辦公室透過美國國家電信暨資

訊管理局與聯邦政府協調而得此資訊。由UWB經營者所提供的資訊必須包含使用者的姓名、地址和其他相

關聯絡資訊、所需應用地理區域，以及UWB裝置的FCC ID號碼和其他名稱。若成像裝置預定用於行動應

用，則所操作的地理區域可以是裝置操作所在的州或區。固定區域操作的UWB成像系統經營者必須指定該 裝置的特定操作地理位置或地址。該資料須根據47 CFR 0.401(a)所規定的FCC總部地址，發送至聯邦通信 委員會，OET頻譜協調部，收件單位：UWB Coordination。

3. 製造商或其授權商業代理必須告知其系統的購買者與使用者，他們必須在操作裝置之前與FCC進行操作區

4. 經核准和協調的UWB系統使用者可將其轉讓給其他的合格使用者和其他地點，前提是他們通知FCC所有

人或位置的變更，並與現有核可的操作進行協調。

5. 在FCC/NTIA協調報告中指定了操作成像系統需額外協調或禁止成像系統操作的地理區域。若是在特

定地理區域內的操作需額外協調，則將提供當地協調聯繫資訊。除了在這些被排除區域內的操作外，

在向FCC提交有關UWB成像系統的所需資訊後，不需與FCC進行進一步協調，除非報告的操作區域有了

變更。如果變更操作區域，則應按照本節第2)段中的程序向FCC提供更新的資訊。

6. 在NTIA收到協調申請後，常規UWB操作的協調時間不得超過15個工作日。對於特殊和有期限的操作，

可視情況縮短處理時間。在影響生命或財產安全的緊急情況下操作UWB系統時，如果UWB設備的使用者 遵循符合本章第2條405(a)至(e)中所描述的通報程序，則可在無協調的情況下進行。 Responsible party Hilti, Inc. 7250 Dallas Parkway, Suite 1000 US-Plano, TX 75024 www.hilti.com 適用加拿大使用者：此雷達成像裝置只能在指向地面或牆面並接觸地面或牆面或與其距離20cm時時操作。 此雷達成像設備只能由執法機構、科學研究機構、商業採礦企業、建築公司及緊急救援或消防組織使用。 13 廢棄設備處置

不當的廢棄物處理可能導致人員受傷！ 洩漏出來的氣體或液體有害健康。 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供 老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！ 14 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. [phone] 其他資訊 配件、系統產品和其他有關產品的資訊，請參閱這裡。*2327817* 2327817 繁體中文 875 中國RoHS（有害物質限制禁令）

本文件中的「電池」係指含有由數個鋰電池單元所組成之充電式Hilti鋰電池組。這些電池為Hilti機具專用。 僅可使用Hilti原廠電池！

Hilti電池配備電池管理系統和電池保護系統。 本電池的電池單元是以高密度之鋰離子儲電材料所製成。鋰電池的記憶效應極低，但可承受外力衝擊、過度

請前往Hilti Store或：www.hilti.group參考我們的Hilti電池供電產品

▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙

▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中， 否則可能導致爆炸。

請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱， 否則可能導致電池損壞、財物損失和人員受

▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。876 繁體中文 2327817 *2327817* ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料 的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請遵照電池起火 時的處理方式章節的指示說明。

▶ 若發現電池損壞，請與Hilti授權服務中心聯繫。 ▶ 請勿使用漏液的電池。 ▶ 若電池漏液，請避免眼睛或皮膚與其直接接觸。處理電池液時，請全程配戴防護手套和護目鏡。 ▶ 請用化學溢出物清潔組清理漏出的電池液。請遵守您所在地當地的電池液清潔規定。 ▶ 收納損壞的電池時，請將電池放在不易燃之容器中並將電池覆上乾沙、滑石粉（碳酸鈣）或矽酸鹽（蛭 石）。接著，將蓋子密封並將容器收納於遠離易燃油脂、液體或物體的地方。 ▶ 請將該容器送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！ 功能異常之電池的處理方式 ▶ 請注意異常的電池行為，例如無法充電、充電時間過長、明顯電力消耗、異常充電器LED活動或漏液等。 這些均為內部異常之徵兆。 ▶ 若您認為電池內部異常，請立即與Hilti維修中心聯繫。 ▶ 當電池無法使用或無法充電或漏液時，請依棄置方式處理。請參閱維修與處置章節。

電池火災危險！ 燃燒的電池會釋出危險以及有爆炸風險的液體與氣體，可能會造成腐蝕性傷害、燙傷或爆

▶ 處理電池起火時，請配戴防護配備。 ▶ 保持通風順暢讓有害及具爆炸性之氣體散出。 ▶ 當有濃煙冒出時請立即離開室內。 ▶ 當皮膚或呼吸器官感到不適時請立即就醫。 ▶ 在嘗試撲滅火勢之前，請致電消防隊。 ▶ 電池起火請從相隔最遠處用水撲滅。粉狀滅火器及防火毯遇鋰電池引起之火勢時滅火效果並不理想。鋰電 池所引燃之其他物質則可以適用之滅火裝置撲滅。

請勿試圖移動大量燃燒的電池。反之，應將周圍的東西移開將電池隔離起來。 若沒有冷卻，而冒煙或燃燒的電池： ▶ 用鏟子將電池鏟起並丟到水盆中，如此可降低引燃相鄰其他未達燃點之電池單元的風險。對於尚未達到點 火臨界溫度的電池，冷卻效果可以有效的控制火勢。 ▶ 將電池放在桶中至少24小時，直到電池完全冷卻為止。 ▶ 請參閱電池損壞的處理方式章節。

▶ 環境溫度請保持在-17°C到+60°C / 1°F到140°F之間。 ▶ 貯放溫度請保持在-20°C到+40°C / -4°F到104°F之間。 ▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。 ▶ 請將電池貯放於陰涼乾燥處。貯放於陰涼處可延長電池壽命。請勿將電池貯放於日光直射處、加熱裝置旁

▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 切勿以堆疊（分散，未受到保護）的方式運送電池。運送過程中，應保護電池避免衝擊與震動並與導電物 質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。

▶ 請勿在通風不良的位置使用電池。請使用乾燥的軟刷子小心地清潔通風口。 ▶ 避免電池曝露於有灰塵或碎屑之環境下，且切勿讓電池進水（例如泡在水中或任其淋雨）。 ▶ 若電池進水，請視為損壞電池處理並使用非易燃之容器加以隔離。若電池遭濕氣滲透，請將該電池視為已 受損並隔絕在不可燃的容器內。 ▶ 請參閱電池損壞的處理方式章節。 ▶ 不當處理電池會產生有害健康之氣體或液體。請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公 司。請遵守您所在地當地受損電池的運輸規範！ ▶ 請勿將電池與一般家用廢棄物一同回收！ ▶ 請將電池棄置於兒童無法觸及的地方。將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。*2327817* 2327817 中文 877

• 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、 插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、 火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产 品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及 其辅助设备可能会带来危险。

• 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这 些操作说明中标有 符号的链接或二维码。

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器

图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。878 中文 2327817 *2327817*

产品上可以使用下列符号： SD 卡 USB 本设备支持兼容 iOS 和安卓平台的近场通信 (NFC) 技术。 使用 Hilti 锂离子电池类型系列。请遵守“合规使用”一章中所述信息。

可吞食小零件警告 (纽扣电池) 如果产品上有，则表示该产品已经通过该认证机构根据适用标准获得了美国和加拿大市场的认证。

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。 必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其 辅助设备可能会带来危险。 型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。

墙体扫描仪 PS 85 代次 01 序列号*2327817* 2327817 中文 879

制造商全权负责声明，此处所述及的产品符合现行法规和标准。

处理纽扣电池时注意警告信息。 882 2 安全

警告！请阅读所有安全注意事项和其他说明。如果未按规定操作，测量工具可能会导致危险。不遵守安全 提示和说明会导致测量工具损坏和/或造成严重伤害。 妥善保留所有安全预防措施和说明，以供将来参考。

▶ 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。 ▶ 不得在存在可燃液体、气体和粉尘等物质的爆炸性环境下操作本产品。 ▶ 当使用本产品时，使儿童和其他人员远离。 ▶ 使用产品时不要超过其规定的限值。 ▶ 遵守您所在国家的事故预防法规。

▶ 不要让产品暴露在雨水或潮湿环境中。潮气侵入会导致短路、电击、烫伤或爆炸。 ▶ 先将产品擦干，然后再存放在运输容器中。

▶ 保持警觉，注意您正在执行的作业，并且在操作测量工具的过程中利用自己的常识判断。如果感到疲劳 或受毒品、酒精或药物的影响，请勿使用测量工具。使用测量工具时，粗心大意可能会导致严重的人身伤

▶ 避免不规范的工作姿势。始终站稳并保持平衡。 ▶ 穿戴个人防护装备。穿戴个人防护装备可减少人身伤害风险。 ▶ 不要让安全装置失效，不要去除提示和警告标牌。 ▶ 避免意外启动工具。在将测量工具连接到电池、拿起或携带前，请确保其已关闭。 ▶ 按照本操作说明和特定设备类型专用的方式使用本产品和附件。同时要考虑工作环境和将要执行的工作。 将产品用于指定用途以外的场合可能会导致危险情形。 ▶ 不要令自己产生虚假的安全感，不要轻视测量工具的安全规则，即使在多次使用后已经熟悉测量工具时也 不例外。操作时粗心大意可能在瞬间造成严重伤害。 ▶ 严禁在医疗设备附近使用该测量工具。

▶ 只有产品和附件处于良好的技术状态时才能使用。 ▶ 不使用时，应将测量工具放在儿童接触不到的地方。不要使不熟悉本产品或本说明的人员操作本产品。 让没有经验的用户使用测量工具非常危险。 ▶ 需要小心谨慎地使用测量工具。检查并确认运动部件运转良好且未卡住，并确保相关部件不存在可能导致 本测量工具无法正常工作的断裂或损坏。使用测量工具之前，修理受损的部件。许多事故都是由于测量工

▶ 在任何情况下都不得改装或操作该产品。未经 Hilti 明确批准的变更或改装会限制用户操作本产品的权利。 ▶ 在进行重要的测量前以及在测量工具掉落或受到其他机械应力后，必须检查其精度。*2327817* 2327817 中文 881 ▶ 由于所用的测量原理，某些环境因素可能会对测量结果产生负面影响。这些因素包括例如在可以产生强磁 场或者电磁场的设备附近、振动和温度变化。 ▶ 快速改变测量条件可能会导致测量结果不准确。 ▶ 当将产品从低温环境带入高温环境时应当在使用前先让设备适应新环境，反之亦然。温差过大会造成作业 不正常并导致错误的测量结果。 ▶ 当使用适配器或配件时，请确保配件牢固安装。 ▶ 尽管测量工具的设计充分考虑了现场使用的苛刻条件，但是我们也必须象爱护其它光学和电子产品 (例如 双筒望远镜、眼镜、照相机) 一样精心地爱护它。 ▶ 必须遵守指定的操作和存放温度规定。

▶ 请将该测量工具远离所有医疗植入物。 ▶ 遵守您所在国家的事故预防法规。 ▶ 请不要用该测量工具检查人体或者动物。 ▶ 不允许在孕妇或使用心脏起搏器的人员附近操作本设备。

▶ 使用前，请务必检查测量工具的预设置以及您自己选择的设置。

开机后请在使用过程中务必注意显示屏上的信息和警告提示。 ▶ 保持扫描仪底部和滚轮清洁，因为这些部件可能会影响扫描精度。 ▶ 不要在测量工具背面的传感器区域贴上贴纸或粘性标签。特别是金属板/标签将影响扫描结果。 ▶ 当扫描进行时，务必使所有 4 个滚轮均与被扫描表面保持可靠接触。不要在台阶或边缘上进行扫描。 ▶ 扫描时只能握在测量工具的手柄上，以避免对测量造成影响。 ▶ 扫描时请不要戴手套并注意充分接地。如果接地不良可能会影响材料识别效果 (也包括识别导电的电线)。 ▶ 请务必均匀地来回移动测量工具。 ▶ 不得在测量工具探测到有物体存在的位置钻孔。应考虑到钻头的直径，并始终确保足够的安全系数。 ▶ 请不要用该测量工具探测临界目标物，比如支撑性结构件、高压线、煤气管或者蒸汽管、高压管以及类似

▶ 切勿仅仅依赖测量工具本身。与其它信息源进行交叉对比，并执行控制测量 (必要时钻导向孔)，以此验证

▶ 请确保腕带牢固固定。请在每次使用前检查腕带的固定点是否有可能损坏。 ▶ 工具和/或附件掉落会带来人身伤害的危险。只能使用随附的腕带。 ▶ 只能通过提供的手柄来握住测量工具。请保持手柄干净、干燥、无油脂。 ▶ 请保持显示屏干净并易于读取。只能用干净的防刮花抹布擦拭显示屏。 ▶ 由于所用的扫描原理，某些环境因素可能会对扫描结果产生负面影响。这些环境因素包括，例如附近产生 强大磁场或电磁场的设备、潮湿、含金属的建筑材料、铝箔衬背绝缘材料、复层材料、带空穴或导电墙面 覆盖物的材料或瓷砖。因此，在扫描区域中开始钻孔、切割或磨削之前，还应参考其它信息源 (例如建筑

▶ 扫描时请避免接近能产生强烈电场、磁场或者电磁场的设备 (例如移动电话)。请尽可能停用所有发出射线 设备的相应功能，其射线可能会对测量产生不利影响，或者将这些设备完全关闭。 ▶ 除非事先获得批准，否则，严禁在军事设施、机场、飞机内以及射电天文学设施附近使用本测量工具。 ▶ 在测量工具掉落或受到其他机械应力后，必须检查其精度。如果测量工具损坏，请将其送至 Hilti 维修中

▶ 请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的 腐蚀伤、化学烫伤、火灾和/或爆炸。 ▶ 只有电池处于良好的技术状态时才能使用。 ▶ 请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！ ▶ 严禁改装或篡改电池！ ▶ 不要分解、挤压或焚烧电池，不要将其暴露在高于 80 ℃ (176 ℉) 的温度条件下。 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。882 中文 2327817 *2327817* ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距 离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读 文档“有关 Hilti 锂离子电池安全性和使用的提示”。 请遵守适用于锂离子电池运输、存储和使用的特殊准则。 895 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。

▶ 切勿吞下纽扣电池。吞下纽扣电池的 2 小时内极可能严重腐蚀内脏或者导致死亡。 ▶ 确保不要把电池放在儿童用手能够触及的地方。如果怀疑吞食了纽扣电池或将其塞入了身体的其他孔道， 请致电当地的毒物控制中心以获取治疗信息。 ▶ 仅使用本操作说明中列出的纽扣电池。请勿使用其他纽扣电池或其他电源。 ▶ 不允许对不可充电的钮扣电池充电。纽扣电池可能会泄漏、爆炸、燃烧并造成人身伤害。 ▶ 请勿对纽扣电池强行放电、充电、拆卸或焚烧。钮扣电池的加热温度不得超过制造商规定的最高温度。 否则，存在因气体逸出、泄漏或爆炸而受伤的风险，并可能导致化学烧伤。 ▶ 取出用过的纽扣电池并根据当地法规立即回收或处置。让纽扣电池远离儿童。请勿将纽扣电池丢弃在生活 垃圾中或将其焚烧。没电的纽扣电池可能会泄露并因此损坏产品或者造成人身伤害。 ▶ 使用过的纽扣电池也可能导致严重伤害或死亡。对待用过的纽扣电池必须与对待新纽扣电池一样小心。 ▶ 请勿将损坏的纽扣电池与水接触。泄漏出的锂离子会与水发生反应生成氢气，并导致火灾、爆炸或者造成

▶ 更换纽扣电池时，请注意纽扣电池的正确更换。确保按照极性 (+ 和 -) 正确插入纽扣电池。会有爆炸危

▶ 始终完全关闭纽扣电池盒。如果纽扣电池盒无法牢固关闭，请停止使用本产品并取出纽扣电池。让纽扣电

▶ 请勿混用新旧纽扣电池、不同品牌或类型的纽扣电池，如碱性、碳锌或充电式纽扣电池。 ▶ 从长期不使用的产品中取出纽扣电池，并根据当地法规立即回收或处置。请勿将纽扣电池丢弃在生活垃圾 中或将其焚烧。*2327817* 2327817 中文 883 3 说明

所述产品为墙体扫描仪。它用于检测目标物，如铁金属 (钢筋)、有色金属 (铜、铝)、木梁、塑料管、及埋在干 燥底面下的管道和电缆。 设备的操作仅限于专业从事建筑行业的人员。

• 本产品只能与 Hilti B 12 系列锂离子电池搭配使用。Hilti 建议为本产品使用此表中给出的电池。

• 此类电池仅限使用本文述及的该系列的 Hilti 充电器充电。

墙壁测量仪，USB 线，用户手册 许可用于本产品的其他系统产品请见您的 www.hilti.group 或访问以下网址：Hilti Store

• 目标物定位：定位目标物在墙体、木板及屋顶中的位置。

您可以在菜单项测量模式中更改模式。 887 4 技术数据 给出的所有数据都是在特殊的测试台上测量的，主要是在实验室环境中。由于基材中的添加剂、环境条 件的变化或检测到的目标物 (例如弯曲的目标物) 的特殊特征，测量性能可能与指定值有很大差异 (另见 附加安全说明章节)。我们的标准实验室条件是：

• 混凝土强度等级：C 50⁄60 干燥混凝土中的最大探测深度 200 mm (7.9 in) 确保干混凝土绝对可靠结果的探测深度 金属目标物 ≤ 85 mm (≤ 3.3 in)

≤ 80 mm (≤ 3.1 in)*2327817* 2327817 中文 885 在轻隔墙中的木梁的探测深度 38 mm (1.5 in) 潮湿混凝土中金属目标物的探测深度 60 mm (2.4 in) 其他支持的墙类型中的目标物探测深度 80 mm (3.1 in) 显示目标物深度的精度 (算上与应用相关的

±10 mm (±0.4 in) 对于物体中央的测量精度 ±5 mm (±0.2 in) 两个相邻目标物之间的最小距离 40 mm (1.6 in)

雷达传感器最大发射功率 0.00001 mW

48 kHz … 52 kHz 最大磁场强度 (在 10 m 时) 20 dBµA/m 高于参考高度的最大使用高度 2,000 m (6,561 ft - 8 in)

90 % 识别导电目标物所允许的最大相对湿度 50 % 污染等级符合 IEC 61010-1

使用 B 1230 电池时的典型续航时长 ≈ 6 h

IP 5X 尺寸 (长 x 宽 x 高)，不带电池 264 mm x 115 mm x 100 mm (10.4 in x 4.5 in x 3.9 in) 符合 EPTA-Procedure 01 要求的重量 (不包括电池)

−10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 操作 请遵守本文档以及产品上的安全说明和警告。886 中文 2327817 *2327817*

1. 为电池充电之前，请阅读充电器的操作说明。

2. 确保电池和充电器上的触点均清洁、干燥。

人身伤害的危险 短路或电池掉落会带来人身伤害的危险！ ▶ 装入电池之前，确保电池和产品上的触点上均无异物。 ▶ 确保电池接合正确。

1. 在首次使用电池之前，要给电池完全充电。

错误连接工具挂绳会导致受伤危险！ 产品可能会掉落。 ▶ 不要将工具挂绳固定在孔眼和/或腕带上。

在开启测量工具前，请确保传感器区域未受潮。如有必要，请用抹布擦干测量工具。

1. 按下开/关键或者启动/停止按钮，以开启测量工具。

▶ 如果超出工作温度范围，则会显示故障信息，且测量工具会自动关闭。视具体情况而定，让测量工具 冷却下来或预热，然后再次将其打开。 若在 5 分钟内未使用测量工具，则其会自动完全关闭。您可以在主菜单中更改自动关机时间。

左右功能键会根据屏幕显示分配不同的功能。具体功能会以图形方式显示在相应功能键正上方的显示屏中。

3. 要确认选定的菜单选项，请按开始/停止按钮。

5. 要退出菜单，请按右侧的功能键 (在图库子菜单中不可用)。

您可以查看已保存的图像，或者按垃圾桶符号下方右侧的功能键将其删除。*2327817* 2327817 中文 887 图像的数据碎片会被保留在内存中并且可以重建。如要永久删除，请选择格式化内存。如插入了 SD 卡，则先选择格式化 SD 卡，然后取出 SD 卡，并格式化内存。您也可以通过设备设置菜单中的 恢复出厂设置来永久删除图像。

设置所需的测量模式。测量仪将实时根据所选内容切换到对应的测量模式。在目标物定位测量模式下，您还 可以为已计划的测量指定适合的墙体类型和测量结果的视图。

标尺：打开或关闭测量模式对象位置 (点视图除外) 和泄漏位置的标尺。标尺的功能之一是确定物体中心之 间的距离。按右功能键将标尺归零。

音讯：打开/关闭信号音。声音信号打开时，每次按下按钮以及每次在传感器区域下发现目标物时设备都会

启动设置：选择测量工具在打开时启动的默认设置 (例如墙体类型、视图、标尺)。选择采用设备上次关闭 时的设置或者个性化基本设置 (对应主菜单中的当前设置)。

自动关机设定：选择测量工具在一定时间未使用时自动关闭的时间间隔。

日期及时间：设定图片保存的日期和时间并选择日期和时间格式。如果时间和日期未能被保存，请更换钮 扣电池 (参见“安装/更换钮扣电池 (参见图 D)”，第 31 页)。

测量单位：选择测量视图所用的测量单位。(并非所有市场可用。)

恢复出厂设置：您可以将所有菜单选项重置为出厂设置。请注意，所有保存的图像将同时被永久删除。

在此处查看设备信息，例如已安装的软件的版本。

如果右侧功能键上方显示问号符号，则可以按右侧功能键显示关联信息和帮助。此选项在更改墙体类型和视 图时、在所有目标物测量模式以及在泄漏位置都可用。

对象视图内置全景截图功能。这允许您将测量结果 (包括每个显示的目标物的深度) 保存为图像，以便记录它 们或之后对它们进行分析。

▶ 如已插入 microSD 卡，则图像会被保存在卡上。否则，图像将存储在测量仪的内部存储器中，并可通 过 USB 接口传输。

您可以通过“图库”菜单项调用或删除图像。 886

USB 接口专门用于数据传输。电池或其他设备不能用它充电。

2. 在关机状态下使用 USB 数据线将测量仪 USB 插座与您的计算机连接。

USB 接口只能用于将测量仪连接到计算机。如果将测量仪连接到其他设备，可能会损坏测量仪。

4. 打开计算机上的文件浏览器并选择驱动器 Hilti PS 85。可以将保存的文件从测量仪内存复制、移动到您的

5. 完成所需的过程后，请按标准将驱动器的连接断开。

请务必先从计算机的操作系统中注销驱动器 (弹出驱动器)，否则可能会损坏测量仪的内部存储器。

7. 拔下 USB 数据线并关闭 USB 插座的盖子，以防止灰尘或水溅。

5.7.3 通过 microSD 卡传输数据

如果插入了 microSD 卡，测量仪不再将图像保存到内置存储器中，而是直接保存到 microSD 卡上。888 中文 2327817 *2327817* 取出 microSD 卡前，请关闭测量仪。否则有可能损伤 microSD 卡。

1. 打开 microSD 卡插槽的盖子。

2. 轻按 microSD 卡，直到它被解锁。

3. 从插槽中取出 microSD 卡，将其连接到您的计算机。保存的文件可以被复制、移动到您的计算机或删除。

4. 之后请将 microSD 卡重新放回插槽。插入时请确保正确对齐。推 microSD 卡，直至其完全嵌入。

如果需要，您可以升级测量仪的软件。 可通过以下链接下载最新的软件版本：下载 ▶ 如果软件版本比您产品上的版本新，则请下载更新文件。 ▶ 将升级文件下载到 microSD 卡。

并将 microSD 卡插入测量仪。 887

▶ 在找到还未安装过的新升级文件后，升级程序会自动启动. ▶ 升级进程会在显示屏上显示。该进程会持续若干分钟。 ▶ 升级完成后测量仪会自动重启。 ▶ Hilti 建议完成升级之后将升级文件从 microSD 卡中删除。 取出 microSD 卡前，请关闭测量仪。 6 测量模式：目标物定位

测量仪可用于对传感器区域的深层区域进行探测。如果墙体内部有多个目标物相互重叠，则会在显示屏中显 示最靠近表面的目标物。 在目标物定位测量模式下，您还可以为已计划的测量指定适合的墙体类型和测量结果的视图。

• 塑料管 (例如直径至少为 10 毫米的含水塑料管，或者直径至少为 20 毫米的，包裹在实心周边材料中的空

• 低压线路 (例如门铃、电话、网络、智能家居)

• 任何类型的金属管、棒和支架 (例如钢、铜、铝)

受原理所限，某些不利因素可能影响扫描结果，包括：

• 墙体表面为金属以及潮湿区域；在某些情况下 (例如含水量高时)，这些区域在墙体内可能会被识别为目标 物并显示。请注意，混凝土需要好几个月的时间来达到完全干燥。

• 墙体内的空腔；可能会被识别为目标物并显示

• 仪器在产生强磁场或电磁场的设备，例如无线电波基站或发电机附近。*2327817* 2327817 中文 889 在对墙体进行钻孔、锯切或铣削之前，您还应通过其他信息来源来保障自身安全。由于测量结果可能会 受到环境影响或墙体性质的影响，因此即使显示屏未显示传感器区域存在目标物，仍有可能存在危险。

始终设置适当的墙体类型以获得最佳测量结果。测量深度取决于墙体类型，最大为 85 毫米 (3.3 英寸)。 ▶ 按向左或向右箭头按钮，直到出现您想要的墙体类型。 ▶ 按开始/停止按钮选择墙体类型。 墙体类型：砖墙/单一材料墙体 此墙体类型适用于大多数实心砖墙或其他单一材料墙体。会显示塑料目标物和金属目标物以及电线和其他线 缆。砖墙内部的孔腔及直径小于 2 厘米 (0.8 英寸) 的空塑料管可能不会显示。此模式最适用于砂岩砖或混凝土 预制块等均质材料类型。

该墙体类型特指已经完全干燥的混凝土墙体。会显示塑料目标物和金属目标物以及电线和其他线缆。直径小 于 2 厘米 (0.8 英寸) 的空塑料管可能不会显示。选择该墙体类型时，您还可以将最大测量深度设置在 8 厘米 (3.1 英寸) 和 20 厘米 (7.9 英寸) 之间。

轻隔墙类型适用于在轻隔墙(木材、石膏板等)中寻找木梁、金属支架以及电缆和其他线缆。填充的塑料管和木 梁的显示相同。空的塑料管不会被识别。如果您要识别接近表面 (距表面 0-2 毫米 (0-0.08 英寸)) 的多个目标 物，请尝试使用覆盖层 (例如 1 厘米 (0.4 英寸) 厚的有机玻璃)。

垂直穿孔砖墙体类型专用于垂直穿孔砖墙体。垂直穿孔砖是具有许多小穿孔的砖，其孔腔大部分是垂直的。 会显示金属目标物、电缆和其他线缆以及充满水的塑料管。孔腔及空的塑料管道可能不会显示。

水平穿孔砖墙体类型专用于水平穿孔砖墙体。水平穿孔砖是具有少量大穿孔的砖，其孔腔大部分是水平的。 会显示平铺的金属目标物、电缆和其他线缆以及充满水的塑料管。最大测量深度为 2 cm。孔腔及空的塑料管 道可能不会显示。为提高测量结果，还可以使用垂直穿孔砖墙体类型对水平穿孔砖进行测量。注意可信和不 可信的目标物 (幽灵物体)。

潮湿混凝土墙体类型专用于混凝土尚未完全硬化和干燥的混凝土墙体。会显示金属目标物、塑料管、金属管 及电缆。无法区分带电或不带电的电缆。最大测量深度为 6 cm (2.4 英寸)。请注意，混凝土需要好几个月的时 间来达到完全硬化和干燥。

▶ 反复按向上或向下箭头，直到出现希望的视图。 ▶ 按开始/停止按钮选择视图。890 中文 2327817 *2327817*

第一个测量结果会直接显示在点视图中，无需移动测量工具横跨地面。因此，它特别适用于角落或狭窄空间 中的测量。最大测量深度为 6 cm。必要时可以将目标物及其材料属性一起显示，但不带深度信息。 只要有可能，您应该在点视图中移动测量工具横跨地面，以获得最佳的测量结果。在不移动测量工具的情况 下，塑料管和木梁的定位精度特别有限。

如果未找到目标物，则显示屏中仅出现外圈并呈绿色亮起。 如果目标物在附近，则外圈会发红光。测量工具离目标物越近，圈数就越多。测量工具离目标物越远，圈数

如果信号强度足够，则会显示方向箭头。要专门定位对象的中心，请沿方向箭头方向移动测量工具。在目标 物中央位置上方，测量视图的图块达到最大；如果信号强度足够，则会显示中心十字。材料属性的颜色编码 与目标物视图中的颜色编码相同。 如果未显示方向箭头或中心十字，则附近可能仍有其他目标物。*2327817* 2327817 中文 891

目标物视图中提供了可能的最佳测量结果以及最大测量深度。识别到的目标物会越过测量路径与深度信息一 同显示，如果可能，还会显示材料属性。

▶ 将测量工具放置在地面上，沿行进方向移动测量工具横跨地面。在移动距离达到最小测量行程 (约 10 cm) 后，测量结果显示在显示屏上。 ▶ 始终沿直线移动测量工具，在地面上施加轻微压力，使轮子与墙壁可靠接触。

为了获得最佳测量结果，请横跨整个待测量区域缓慢移动测量工具，并在返回时查看测量结果。测量距离 不得小于40 cm。 ▶ 您可以随时按下开始/停止按钮开始新的测量。 ▶ 如果在测量过程中将测量工具从墙上提起，最后的测量结果将保留在显示屏中。再次将工具触地或继续前 进时，测量将重新开始。 ▶ 对于特别敏感的测量，请使用对应墙体类型的点视图。892 中文 2327817 *2327817* 根据功能，可以可靠地测出与测量工具运动方向交叉的目标物的上边缘。因此，请始终横跨要探测的区域。 沿着测量路径行进一次就可以定位目标物。如果要精确定位和标记找到的目标物，请将测量工具移回测量路

您可以通过采用多个不同的测量路径来确定墙内测量到的目标物的形状。

如果在传感器区域内没有检测到目标物，虚线和中心线是完全绿色的。如果识别出目标物，它会出现在显示 屏中的两条虚线之间，并且两条虚线和中心线会完全或部分变为红色。 在右侧深度刻度中，目标物深度显示到已发现目标物的上边缘。 显示屏中已发现目标物的属性显示可能与实际的目标物属性有差异。特别是非常薄的物体，它们在显示屏中 显示得比实际更厚。而较大的圆柱形物体 (例如塑料管或水管) 在显示屏中看起来可能比实际更窄。

根据目标物的类型和深入模式，可以识别材料属性。 材料属性的颜色标记如下：*2327817* 2327817 中文 893

蓝色 带磁性/含铁的金属 (例如钢筋) 青绿色 无磁性的金属 (例如铜管) 白色 非金属 l (例如木材，塑料)

• 相对空气湿度超过 50% 时，“导电”属性的探测可能会受到限制。

您可以使用测量工具顶部凹口或外边缘标记找到的目标物。 ▶ 将测量工具向着要标记的已发现目标物移动。 ▶ 对齐测量工具，使目标物在显示屏的中心线上居中。 ▶ 在顶部、右侧和左侧的标记凹口上做一个标记。 ▶ 目标物的中心位于标记标记的交点处。 ▶ 或者，对齐测量工具，使目标物位于显示屏中两条虚线之一的中心。 ▶ 这意味着目标物在测量工具的相应外边缘下方居中。 ▶ 沿着地面上的这个外边缘画一条线，并在这条线上勾选相关标记凹口的位置。 ▶ 这个位置对应的就是目标物中心的位置。 您可以通过采用多个不同的测量路径并连接相应标记来标示出墙内测量到的目标物的形状。

二维信号视图关联显示各个测量位置的信号强度和目标物深度信息。二维信号视图是目标物视图的另一种形 式。它显示信号强度而不是对象符号。最大信号强度代表目标物的上边缘。 二维信号视图可用于定位彼此靠近的目标物，并更好地评估复杂的材料结构。在某些情况下，也可以找到信 号较弱的物体和堆叠在深处的物体。请注意目标物视图中有关测量过程的信息。 请注意目标物视图中有关测量过程的信息。894 中文 2327817 *2327817*

信号视图仅显示各个测量位置的信号强度，但不显示物体深度信息。信号视图可用于定位彼此靠近的目标 物，并根据信号曲线更好地评估复杂的材料结构。 7 测量模式：泄漏定位 在此测量模式下，会显示表面的相对材料湿度。因此，它适用于识别最大材料湿度的位置，从而指示可能的 泄漏。表面上有各种不同材料、平铺的目标物和地面不均质 (例如有接缝) 都会使结果失真。 8 测量模式：测距 此模式适用于测量目标物之间的距离。 测量的基准点始终是上部标记辅助点。只能沿轮子行进方向的直线方向上进行测量。到起始点的距离是连 续测量的。显示屏中显示的测量值为仪器到当前测量起始点的直线距离，而不是轮子滚动的总距离。也就是 说，当仪器朝起始点方向移动时，显示值会变小。 如果测量工具提供的距离值不可信，请通过对给定的距离进行测量以确认仪器功能是否正常，例如 1 米 (3 英 尺)。如果结果超出了公差范围 (参见技术数据一章)，请联系Hilti维修中心。 9 维护和保养

插入电池时存在人身伤害危险 ! ▶ 执行维护和保养任务之前，请务必先取出电池。

• 如果有污垢，请用干燥的软毛刷小心地清洁通风孔。

• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。

• 切勿使用通风槽堵塞的电池。用干燥的软毛刷小心地清洁通风槽。*2327817* 2327817 中文 895

• 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在

如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维

• 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁 电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 请勿触摸电池触点或从触点上去除出厂涂的油脂。

• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。

• 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。

• 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。 为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和 附件可到您当地的 Hilti Store 购买或访问： www.hilti.group

测量仪的时间戳功能需要使用钮扣电池供电。如果钮扣电池电量耗尽，则需更换钮扣电池。

2. 将钮扣电池架从其插槽中拉出 (如有必要，使用合适的工具)。

3. 取出旧钮扣电池，放入新钮扣电池。注意遵守正确的极性。钮扣电池的正极必须朝上。

4. 将钮扣电池座重新插入插槽。请确保钮扣电池座已经正确且完全推入，否则无法保证防尘和防溅水。

5. 重新安装钮扣电池座螺丝并用手拧紧。

运输途中的意外启动 ！ ▶ 运输产品前务必将电池取出！

▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导 电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。

故障或泄漏的电池会导致意外损坏 ! ▶ 仅可在未插入电池的情况下存放产品！ ▶ 请将产品和电池存放到凉爽干燥的地方。请遵守技术数据中规定的温度极限值。896 中文 2327817 *2327817* ▶ 请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。 ▶ 切勿将电池存放在阳光下、热源上或玻璃后。 ▶ 请将本产品和电池存放在儿童或非授权人员无法接近的位置。 ▶ 每次使用前以及长时间存放前后都要检查产品和电池是否损坏。 11 故障排除 如果您遇到的问题未在此表中列出或您无法自行解决问题，请联系 Hilti 维修中心。 故障 可能原因 解决方案 产品无法开机。 电池放电。 ▶ 更换电池或对已放电电池充电。 电池未完全插入。 ▶ 推入电池直至听到它接合的“咔

电池上的固定凸耳脏污。 ▶ 清洁固定凸耳，然后重新安装电

无法通过控制面板输入 控制面板有故障 ▶ 联系 Hilti 维修中心。 滚轮运行不平稳 滚轮脏污或落满灰尘 ▶ 清洁滚轮和壳体。 产品无法连接到计算机。 计算机无法识别产品。 ▶ 请检查驱动程序是否是最新版 本。必要时您需要升级您的驱动

USB 数据线失灵。 ▶ 请尝试使用另外一根数据进行连 接。必要时请更换数据线。 产品上的 USB 接口失灵。 ▶ 联系 Hilti 维修中心。 microSD 卡不能正常使用。 未识别出 microSD 卡。 ▶ 请在其他设备 (例如一台计算机) 上测试 microSD 卡是否可用。 ▶ 请使用另一张卡或者新卡。如果 该卡仍无法被识别，请联系Hilti

无法读取 microSD 卡。 ▶ 检查 microSD 卡和测量仪中的 插槽是否有污垢。用干燥的软毛

▶ 如果问题仍然存在，请联系 Hilti

12 FCC 提示 (适用于美国)/IC 提示 (适用于加拿大) 本设备已按照 FCC 规则第 15 部分进行过测试，其结果符合 B 类数字装置的有关限制规定。这些限制规定用 于针对在住宅建筑中因使用此类设备而可能造成的有害干扰提供合理的保护。本设备会产生、使用和辐射射 频能量，如果不按照说明安装和使用，则可能对无线电通信产生干扰。因此，如果不按照本说明安装和运行 该设备，它可能会导致无线电接收受到干扰。 但无论如何，仍无法完全保证这种干扰不会在某一特定条件下发生。如果本设备确实对无线电或电视接收产 生有害干扰 (可通过关闭和打开本设备进行确认)，则用户可以尝试通过以下措施消除干扰：

• 增加本设备与接收装置 (无线电或电视等) 之间的距离。

• 将设备连接至接收装置所在电路以外其它电路上的电源插座。

• 向经销商或有经验的无线电/电视技术人员咨询以寻求帮助。 未经 Hilti 明确批准的变更或改装会限制用户操作本设备的权利。 本设备符合 FCC 规定第 15 段，并满足 RSS 220 中定义的要求以及根据 IC 制定的标准 RSS-Gen。 工具的操作必须满足以下两个条件：

• 本设备必须吸收任何接收到的干扰，包括可能会引起非期望操作的干扰。 对于美国用户：本设备的操作仅供执法机构、消防和救援服务、科研机构、商业采矿公司、建筑公司和受这 些团体委托工作的私人机构使用。其他方的操作违反《美国法典》第 47 章第 301 条，并可能导致严厉的处 罚。*2327817* 2327817 中文 897

1. UWB 成像系统在使用设备之前需要 FCC 协调。运营商应遵守因这种协调而产生的对设备使用的所有限

2. UWB 成像设备的用户必须向 FCC 工程和技术办公室报告操作区域，该办公室通过国家电信和信息管理局

与联邦政府协调此信息。UWB 运营商提供的信息必须包括用户的姓名、地址和其他相关联系信息、所需

使用的地理区域以及 FCC ID 号和 UWB 设备的其他名称。如果成像设备用于移动应用，则使用的地理区

域可以是设备运行的州或地区。固定成像系统的运营商应指定设备操作的具体地理位置或地址。这些材料 应发送至联邦通信委员会 OET 频率协调部，地址为 FCC 总部，47 CFR 0.401(a)，ATTN：UWB 协调。

3. 制造商或其授权代理商必须通知其系统的购买者和用户，在操作设备之前，他们必须与 FCC 详细协调操

4. 如果通知 FCC 所有权或位置的变更并与现有的批准操作协调，经批准协调的 UWB 系统的用户可以将其

5. FCC/NTIA 协调报告中应指明成像系统操作需要额外协调或禁止成像系统操作的地理区域。如果特定地理

区域内的操作需要额外的协调，则应指定当地协调联系人。除了这些指定区域内的操作外，只要报告的操

作区域不发生变化，通过 UWB 成像系统将请求的信息提交给 FCC 后，不需要与 FCC 进行进一步协调。

如果操作区域发生变化，应根据本节第 2) 段规定的程序向 FCC 提交更新信息。

6. 日常 UWB 操作的协调不得超过 NTIA 收到协调请求后的 15 个工作日。对于有时间限制的特殊操作，如果

情况允许，可以缩短处理时间。在涉及生命或财产安全的紧急情况下，UWB 系统的操作可以在没有协调 的情况下进行，前提是 UWB 设备的用户遵循与本章 §2.405 (a) 至 (e) 节所述程序相符的通知程序。 Responsible party Hilti, Inc. 7250 Dallas Parkway, Suite 1000 US-Plano, TX 75024 www.hilti.com 对于加拿大用户：本雷达成像设备只有在对准地板或墙壁并与地板或墙壁表面接触或距离地板或墙壁表面 20 cm 时才能操作。本雷达成像设备只能由执法机构、科研机构、商业采矿公司、建筑公司以及紧急救援或消防

废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都 提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不要将电动工具、电子设备和电池扔进家庭垃圾中！ 14 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 15 更多信息 附件、系统产品和关于您的产品的更多信息可以查看此处。898 中文 2327817 *2327817* 中国 RoHS (有害物质禁用指令)

该文档使用术语“电池”来描述由数块锂离子电池单元拼接而成的 Hilti 可充电锂离子电池组。这些电池专供 Hilti 电动工具使用。请只使用原装 Hilti 电池！

Hilti 电池配有电池单元管理系统和电池单元保护系统。 电池由包含锂离子存储材料的电池单元组成，这些材料可实现高比能量密度。锂离子电池的记忆效应微乎其 微，但对外部暴力冲击、深度放电或者高温非常敏感。 关于 Hilti 电池许可的产品请访问 Hilti Store 或者查询：www.hilti.group

▶ 请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的 腐蚀伤、化学烫伤、火灾和/或爆炸。 ▶ 请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！ ▶ 严禁改装或篡改电池！ ▶ 请勿拆解、挤压或焚烧电池，也不要让其暴露在 80 °C 以上的高温下。 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。 ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。*2327817* 2327817 中文 899 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距 离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请按照章节电池起火时采取的

▶ 如果电池损坏，请务必联系 Hilti 维修服务中心。 ▶ 如果电池漏液，请不要再使用。 ▶ 如果电池发生泄漏，请避免眼睛或皮肤直接接触到泄漏物。当处理泄漏的电池时，请务必使用防护手套和

▶ 使用认可的化学清洁剂清除泄漏的电池液。请遵守当地的电池液清洁规定。 ▶ 若要保存损坏的电池，将电池放在不易燃的容器中，并在电池上方覆盖一层干燥的沙子、白垩粉 (CaCO3) 或硅酸盐 (蛭石)。然后，将盖子盖紧保证密封，将容器保存在远离易燃气体、易燃液体或易燃物的地方。 ▶ 请将容器送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输

电池运行不良时采取的措施 ▶ 观察电池是否存在异常表现，如充电故障或充电时间过长、明显亏电、充电器 LED 状态异常或漏液。这些 都是电池内部存在问题的迹象。 ▶ 如果您怀疑电池内部存在问题，请联系 Hilti 维修服务中心。 ▶ 如果电池不能使用、无法再充电或存在漏液情况，请进行废弃处理。参考章节维护和废弃处理。

电池起火危险！ 燃烧的电池会释放危险的潜在易爆液体和烟雾，可能会导致腐蚀伤、烫伤或爆炸。 ▶ 当您处理电池起火事故时，请戴好个人防护装备。 ▶ 提供充足的通风，以便排出有害及潜在爆炸性烟雾。 ▶ 如果释放出浓烈的烟雾，应立即离开房间。 ▶ 如果出现皮肤或呼吸道刺激，应立即就医。 ▶ 在尝试扑灭大火之前，请呼叫消防队。 ▶ 请仅使用水来灭火，并保持足够距离。干粉灭火器和灭火毯对锂离子电池起火无效。如果锂离子电池造成 附近物料起火，应使用合适的灭火剂灭火。 ▶ 请不要试图移动大量着火的电池。而应立即移除周围的物料以隔离电池。 如果电池自己不能冷却，发出声音或者开始燃烧： ▶ 用铲子铲起电池并将其投入一桶水中，可降低尚未达到失控温度的邻近电池单元被引燃的风险。冷却效果 能够有效阻止火势蔓延至尚未达到临界着火温度的电池单元。 ▶ 请将电池留在桶里至少 24 小时直至完全冷却。 ▶ 参见章节电池损坏时采取的措施。

▶ 环境工作温度应保持在 -17°C 至 +60°C / 1°F 至 140°F 之间。 ▶ 存放温度应保持在 -20°C 至 +40°C / -4°F 至 104°F 之间。 ▶ 请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。 ▶ 将电池存放在凉爽、干燥的地方。凉爽的存放环境可延长电池寿命。切勿将电池存放在阳光直射位置、

▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 切勿松散、未加保护地运输大批量电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与 导电材料或其它电池分开存放 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规

▶ 切勿使用通风口被堵塞的电池。用干燥的软毛刷小心地清洁通风孔。 ▶ 避免使电池不必要地接触到灰尘或碎屑，切勿让电池浸湿 (例如，浸没在水中或受到雨淋)。 ▶ 如果电池被浸湿，应作为损坏的电池处理，并将其隔离在不易燃的容器中。如果电池内部受潮，请按照处 理受损电池的方式将其隔离到不可燃的容器中。 ▶ 参见章节电池损坏时采取的措施。 ▶ 处置不当可能会造成漏气或漏液，最终导致健康危害。请将电池送交 Hilti Store 处置，或咨询当地的废弃 处理机构以获取处置说明。请遵守当地的损坏电池运输规定！ ▶ 不要将电池和家庭垃圾一起进行废弃处置。900 中文 2327817 *2327817* ▶ 在儿童接触不到的地方处置电池。用非导电材料 (比如绝缘带) 包住端子，以防止短路。*2327817* 2327817 עברית 901 הוראותהפעלהמקוריות 1מידעעלהוראותההפעלה 1.1עלהוראותהפעלהאלו
