用户手册 SF 8M-22 02 HILTI

1 關於操作說明的資訊 ..... 459

1.1 關於本操作說明 ..... 459
1.2 已使用的符號解釋 459
1.3 產品專屬符號 ..... 460

2 安全性 460

2.1 機具一般安全預防措施 460

2.2 動力電鑽的安全操作說明 462

2.3 螺絲起子的其他安全須知 462

2.4 小心處理和使用電池 463

3 說明 463

3.1 產品總覽 1 463

3.2 預期用途 463

3.3 配備及數量 464

3.4 鋰電池顯示 464

4 電鑽/起子 464

4.1 電池 465

5 工作場所的準備工作 ..... 465

5.1 為電池充電 465

5.2 置入電池 465

5.3 卸下電池 465

5.4 安装側向握把 2 465

5.5 安装配件工具 466

5.6 卸下配件工具 466

5.7 防墜安全裝置 466

6 操作 466
6.1 選擇檔位 4 466
6.2 正轉或逆轉設定 3 466
6.3 開啟開關 48
6.4 鑽孔 466
6.5 螺絲起子作業 466
6.6 關閉開關 46
7 維護及保養 467
8 搬運和貯放 467
9 故障排除....468
10 廢棄設備處置....468
11製造商保固 468
12 其他資訊 468
13 Hilti 鋰離子電池 469

1 關於操作說明的資訊

1.1 關於本操作說明

• 警告！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災、嚴重傷害或死亡的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
• HILTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
• 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
• 操作說明必須隨時放在產品邊，方便取用。將產品交予他人時，必須連同本操作說明書一併轉交。

僅適用於台灣

進口商：喜利得股份有限公司

地址：新北市板橋區

新站路16號24樓22041

電話: [phone]

1.2 已使用的符號解釋

1.2.1 警告

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

危险

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意！

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 操作說明中的符號

本操作說明中採用以下符號：

	請遵照操作說明
	使用操作說明與其他資訊
	交叉參考
	處理可回收的材料
	不可將電子設備與電池當作家庭廢棄物處置
	Hilti 鋰離子充電電池
	Hilti 充電器

1.2.3 圖解中的符號

圖解中採用了以下符號：

2	號碼對應操作說明的開始處的圖解。
3	圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中,這些工作步驟或元件以對應的數字明顯顯示,例如(3)。
11	概覽圖解中使用位置編號,方便您對應到產品概覽段落中的圖例編號。
!	本符號是為了讓您在操作本產品時可以注意某些重點。

1.3 產品專屬符號

1.3.1 產品上的符號

產品上會採用下列符號：

	無鎚擊鑽孔
	直流電 (DC)
	每分轉數
	無負載下額定轉速
	直徑
	本產品支援近距離無線通訊 (NFC) 技術,其相容於iOS及Android平台。
Li-Ion	鋰電池
	請勿以任何物品敲擊電池和將電池作為敲擊工具使用。
	避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。
	使用Hilti鋰電池類型系列。請遵守預期用途一節所提供之資訊。
	若產品上有此符號,代表產品已通過該認證機構的認證,適用於美國和加拿大市場。

2 安全性

2.1 機具一般安全預防措施

警告 請詳讀本電動工具所附之所有安全說明及其他操作說明、圖片與技術資料等。未能遵守以下說明可能會造成觸電、火災和 / 或嚴重的傷害。

保留所有安全操作說明和其他操作說明，以供日後參考。

安全預防措施中所稱的「機具」係指使用電源（有線）或電池（無線）的電動機具。

工作區域安全

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
請勿在可能容易發生爆炸的場所操作本機具（例如有可燃性液體、氣體或粉塵存在的地方）。機具產生的火花可能會引燃塵埃或煙霧。
在操作電動機具時請勿讓旁觀者、兒童與訪客靠近。注意力不集中時容易發生機具失控的情形。

電力安全

機具的電源線插頭必須與電源插座相符合。請勿以任何方式變更插頭。請勿將變壓器使用在接地的電子機具上。未經修改的插頭以及搭配的電源插座可減少發生電擊的危險。
免讓身體碰觸到如管線、散熱器、烹調器具、爐灶與冰箱等與土地或地表接觸之物品。身體如果接觸這些接地面會增加觸電的危險。
▶ 請勿將機具曝露在下雨或潮濕的環境中。流入機具的水會增加發生電擊事故的危險。
請勿不當使用電源線提起或掛起電動工具，或用其將插頭從插座中拔出。讓電源線遠離熱、油、銳利的邊緣或會移動的零件。受損或糾纏的電源線會增加發生電擊的危險。
於室外操作電動工具時，務必使用適用於戶外的延長線。使用適合在戶外使用的延長線可降低電擊事故發生的危險。
如果無法避免在潮濕的環境下使用機具，請安裝漏電斷路器。使用漏電斷路器可降低發生電擊事故的風險。

人員安全

操作電動工具時，請提高警覺，注意進行中的工作並善用常識。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本電動工具。如使用本電動工具稍有不慎，可能會導致嚴重傷害。
請穿著防護配備並隨時穿戴保護眼鏡。根據使用的機具及其用途不同，穿戴像是防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少受傷的風險。
避免機具意外啟動。當您連接充電電池、拿起或攜帶時，請確保電動工具已關閉。攜帶機具時，如果把手指放在開關上、或在開關開啟時將機具插上插頭容易發生意外。
在啟動電動工具之前，請取下調整工具或扳手。將工具或鑰匙留在機具的轉動零件中可能會造成人員傷害。
作業時請採用正確的姿勢。隨時站穩並維持平衡。這可讓您在意外的情況發生時，對電動工具有較好的控制。
穿上適當的工作服。請勿穿戴飾品或穿著寬鬆的衣物。請將頭髮、衣服與手套遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、飾品或長髮。
若可連接吸塵裝置，請確認已確實連接並正確使用。使用吸塵系統可降低與粉塵有關的危險。
即便您已多次使用並熟悉本機具，仍請勿疏於安全意識及輕忽機具安全規範。疏忽大意可能在轉眼間即造成嚴重傷害。

機具的使用

請勿過度使用機具。依據用途使用正確的機具。正確的電動機具可依其設計的效能範圍運作，讓工作成效更佳且更安全。
若機具開關損壞請勿使用。任何無法以開關控制的機具都很危險且需要維修。
進行任何微調、更換配件或貯放設備前，應先將插頭拔離插座或將電池拆掉。此預防措施可降低機具意外啟動的風險。
不使用機具的時候，請貯放到兒童拿不到的地方。請勿讓不熟悉本產品或本說明的人員操作裝置。機具在經驗不足的使用者手中是很危險的。
維護電子機具與配件時請格外小心。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來才不會影響電子機具的操作。如果機具受損，請先修理再使用。很多意外便是由維護不當的機具造成的。
- 保持切割機具的銳利與清潔。經適當維護而具銳利裁切面的機具，較不可能卡住並且較容易控制。
請依以下說明使用機具、配件、彈圈夾具等。請考量工作條件以及欲進行的工作。將機具用於非設計之用途會造成危險。
- 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。滑溜的握把及其表面會無法安全操作機具，且在發生意外時不利控制。

使用與操作充電式機具

務必使用原廠建議的充電器為電池充電。將特定型號電池之充電器用於不同型號之電池可能會有起火的風險。
- 僅在機具中使用指定的電池。使用其他的電池可能會造成人員傷亡與火災。
電池匣如果不使用，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連接的小型金屬物件。電池正負極短路可能造成燒傷或起火的危險。

HILTI

若使用不當，可能會有液體由電池流出。避免碰觸此液體。若不慎接觸，請以清水沖洗。如果眼睛接觸到該液體，請立即就醫。從電池中滲出的液體，可能會導致皮膚疼痛或灼傷。
不可使用受損或改裝過的電池。受損或改裝過的電池可能無法如預期運作並有造成失火、爆炸或受傷的風險。
▶ 請勿讓電池接觸火焰或暴露在高溫下。火燄或超過130 °C（265 °F）的高溫會造成爆炸。
對電池充電時請遵守所有相關操作說明，請不要在操作說明所述溫度範圍外為電池或電動工具充電。不當充電或在認可的溫度範圍外充電會使電池損壞並增加火災的風險。

維修服務

▶ 請將機具交由合格專業人員維修，並使用Hilti原廠備件。如此一來才能確保機具的安全性。
▶ 請勿嘗試修復損壞的電池。所有電池修復作業僅可由製造商或授權的客服中心執行。

2.2 動力電鑽的安全操作說明

各種工作的安全操作說明

使用輔助握把。機具失控可能會導致人員受傷。
在執行配件工具或螺栓可能會碰觸到隱藏線路之工作時，請以握住絕緣握把的方式手持機具。若配件工具與帶電線路接觸，機具的金屬零件也會通電，而造成觸電的情況。

使用長鑽頭的安全操作說明

在任何情況下均不得以高於鑽頭最大允許轉速的速度操作機具。在未與工件接觸的情況下，若鑽頭以高於其最大允許轉速的速度旋轉，可能會發生輕微的曲度，這可能會導致人員受傷。
請務必讓鑽頭在接觸工件的狀態下以低速開始鑽孔。在未與工件接觸的情況下，若鑽頭以高於其最大允許轉速的速度旋轉，可能會發生輕微的曲度，這可能會導致人員受傷。
請勿對鑽頭施加過大的壓力，僅能沿著鑽頭的縱向軸施加壓力。鑽頭可能會彎曲並隨後破裂或導致失控，進而造成人員傷害。

2.3 螺絲起子的其他安全須知

▶ 僅在本產品和配件能正常運轉時使用。
▶ 勿嘗試以任何方式改裝產品或配件。
▶ 開始工作前，請先檢查工作區域是否有隱藏的電纜線、瓦斯管或水管。電線、天然氣管線或水管若損壞，本產品外側上的金屬零件可能導致觸電或爆炸。
研磨、切割和鑽孔時產生的粉塵可能含有危險的化學物質。例如：鉛或以鉛為基底的顏料；磚塊、混凝土和其他建材產品、天然石材和其他含矽酸鹽的產品；橡木、山毛櫟等特定木材以及化學處理的木材；石棉或含有石棉的物質。根據操作員工作時接觸的物質危險等級來決定操作員和其他人員暴露在該環境的程度。採取必要的措施，以將暴露相關條件維持在安全等級上，例如：使用吸塵系統或配戴合適的防護面罩。降低在該環境下的暴露程度的一般措施包括：

▶ 工作區域保持良好通風
避免長時間接觸粉塵
▶ 清除臉部和身體上的粉塵
穿著防護衣，用水和肥皂清洗裸露在外的身體部位

▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。

▶ 勿使用已經鈍化的鑽頭。

僅在機具設定為一檔時使用大型、重型配件工具。否則可能在機具關閉時造成損壞，或是在不利的環境下造成夾頭鬆脫。

▶ 請使用本產品隨附的輔助握把。機具失控可能會導致人員受傷。檢查確認輔助握把是否固定牢靠並安裝妥當。

▶ 請先將本產品移至加工位置上，才將它啟動。

固定工件。使用夾具或桌上型虎鉗來固定工件。這會比以手來握住工件更穩固，而且可以讓您空出雙手來操作電動機具。

▶ 以雙手握持機具本身握把。請保持機具握把清潔和乾燥。

通風口請務必隨時保持暢通。因通風口被蓋住而有火災之虞！

▶ 不可碰觸旋轉中零件 - 有受傷的危險！

使用本產品時請配戴護目鏡、安全帽、耳罩和合適的防護面罩。

穿戴護目鏡。飛散的碎片可能會傷害身體與眼睛。

▶ 請勿直視本產品的光源（LED），並且勿將光束瞄準其他人的臉部。如此可預防暈眩或眼睛受傷的危險。

▶ 請經常休息，並活動您的手指以促進血液循環。長時間暴露在劇烈震動下會造成手指、手掌和手腕的血管或神經系統失調。

▶ 請等候本產品完全靜止再將其放下。

更換切割碟片時，請穿戴防護手套。觸摸配件工具會造成割傷或灼傷。

2.4 小心處理和使用電池

請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請使用狀態完好無損的電池。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
- 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。

請遵守適用於運輸、存放和使用鋰電池的特定指令。

請閱讀Hilti鋰電池的安全與使用說明，可透過掃描標有符號的QR碼取得。

3 說明

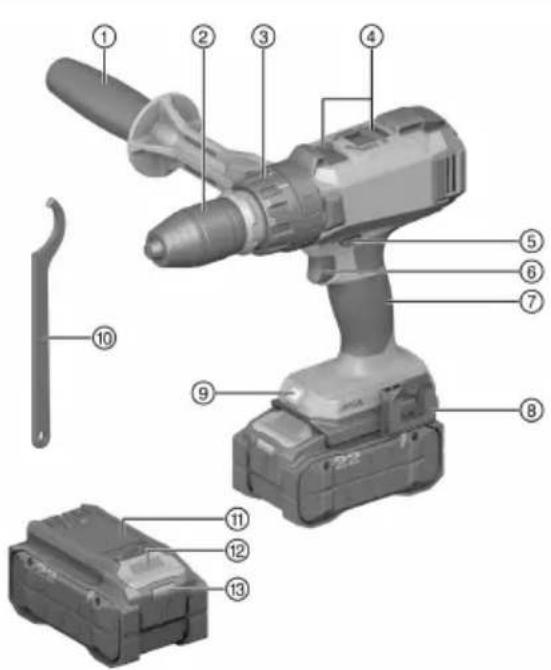

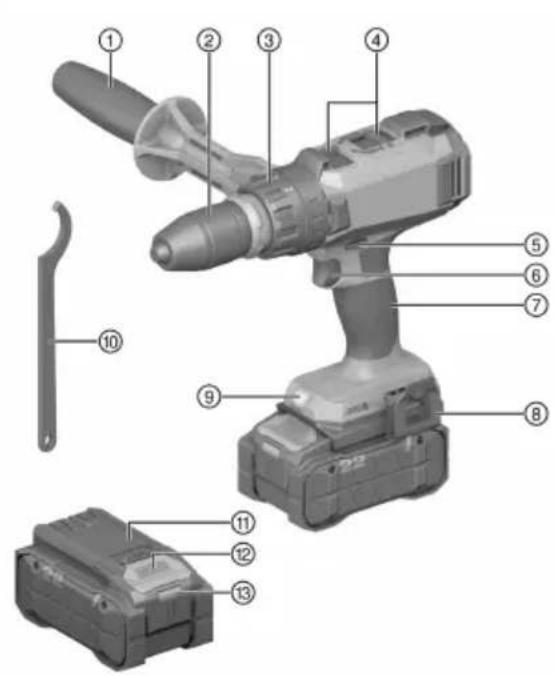

3.1 產品總覽

① 側向握把
② 自動鑽夾頭
③ 扭力設定環
④ 檔位選擇開關
⑤ 帶有安全鎖的正轉 / 逆轉開關
⑥ 控制開關（具電子轉速控制）
⑦ 握把
⑧ 皮帶掛鉤（選配）
⑨ 工作場所照明燈
⑩ 鈎形扳手
⑪ 電池
⑫ 電池拆卸鈕
⑬ 電池狀態指示燈

3.2 預期用途

本文所述產品為手持充電式電鑽 / 起子。本機具適用於螺絲之裝卸以及鋼材、木材及塑膠之鑽孔。

• 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用此表格中所列的電池。
• 僅可使用此表格中所列Hilti系列的電池充電器為電池充電。

3.3 配備及數量

電鑽 / 起子、側向握把、鉤形扳手、操作說明

關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group

3.4 鋰電池顯示

Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。

3.4.1 電力和錯誤訊息顯示

警告

有受傷的危險 因電池掉落

- 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。

如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。

只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。

狀態 意義
四個(4)LED持續亮綠燈 充電狀態:100%至71%
三個(3)LED持續亮綠燈。 充電狀態:70%至51%
兩個(2)LED持續亮綠燈。 充電狀態:50%至26%
一個(1)LED持續亮綠燈。 充電狀態:25%至10%
一個(1)LED緩慢閃綠燈。 充電狀態:<10%
一個(1)LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍,請洽詢Hilti維修中心。
一個(1)LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低或有其他故障情形。請讓產品和電池維持在建議的操作溫度,並在使用時不要使產品過載。若訊息持續存在,請洽詢Hilti維修中心。
一個(1)LED亮黃燈 鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。
一個(1)LED快速閃紅燈 鋰電池已鎖定,無法繼續使用。請聯絡Hilti維修中心。

3.4.2 電池狀態顯示

如欲檢查電池狀態，請按住拆卸鈕3秒鐘以上。系統無法偵測到電池因掉落、刺穿、外部熱損傷等錯誤使用造成的潛在功能故障。

狀態 意義
所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠色。	電池仍可繼續使用。
所有LED以跑馬燈形式亮起,然後一個LED快速閃爍黃色。	無法完成有關電池狀態的查詢。請重複上述程序或洽詢Hilti維修中心。
所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠紅色。	若連接之產品仍可繼續使用,剩餘的電池容量會低於50%。若連接之產品無法使用,表示電池已達最終使用壽命,應進行更換。請聯絡Hilti維修中心。

4 電鑽 / 起子

額定電壓	21.6 V
產品世代	02
重量不含電池	2.2 kg(4.9 lb)

轉數 1檔		0 rpm ... 365 rpm
	2檔	0 rpm ... 625 rpm
	3檔	0 rpm ... 1,440 rpm
	4檔	0 rpm ... 2,460 rpm
∅鑽頭 (軟木)		1.5 mm ... 32 mm
∅鑽頭 (硬木)		1.5 mm ... 20 mm
∅鑽頭 (金屬)		1.5 mm ... 20 mm

4.1 電池

電池操作電壓	21.6 V
電池重量	請參閱「預期用途」章節
操作時的環境溫度	-17 °C ... 60 °C(1 °F ... 140 °F)
貯放溫度	-20 °C ... 40 °C(-4 °F ... 104 °F)
電池充電啟動溫度	-10 °C ... 45 °C(14 °F ... 113 °F)

5 工作場所的準備工作

警告

有受傷的危險 因意外啟動！

置入電池前，請確認產品已關閉。
在調整機具或變更配件前請先將電池拆下。

請遵守本文件中與產品上的安全說明和警告。

5.1 為電池充電

1. 電池充電前，請閱讀充電器的操作手冊。
2. 確認電池的接點和充電器的接點清潔且乾燥。
3. 請使用經認可的充電器對電池充電。463

5.2 置入電池

警告

有受傷的危險 因短路或電池掉落！

置入電池前，請確認電池的接點及產品的接點上無任何異物。
▶ 確認電池已確實咬合。

1. 初次使用前，請將電池完全充電。
2. 將電池推入產品中，直到聽到卡入聲。
3. 請檢查電池是否安裝牢固。

5.3 卸下電池

1. 按下電池拆卸鈕。
2. 將電池從產品卸下。

5.4 安装側向握把

1. 旋轉握把以鬆開側向握把夾緊帶。將側向握把夾緊帶由前方繞過夾頭，然後推入提供的快速夾頭中。
2. 將側向握把轉至需要的位置。
3. 旋轉握把以鎖緊側向握把夾緊帶。

5.5 安装配件工具

1. 檢查配件連接頭是否清潔。必要時請清洗連接頭。
2. 打開自動鑽夾頭。

3. 確認配件工具已確實鎖住。

4. 將配件工具插入自動鑽夾頭，接著用手穩穩轉動，直到聽到數聲喀啦聲。

5.6 卸下配件工具

1. 打開自動鑽夾頭。
   若裝填器無法開啟，請使用隨附的鉤形扳手加以輔助。
2. 將配件從自動鑽夾頭中拉出。

5.7 防墜安全裝置

警告

有受傷的危險 因工具和/或配件掉落所致！

▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。
每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。
▶ 請勿將工具繫繩吊環固定於皮帶掛鉤上。請勿透過皮帶掛鉤來提起本產品。

請您遵守各國的高處作業規範。

請僅使用Hilti防掉落擊發裝置#2293133和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。

▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。
將工具繫繩吊環的一個彈簧鉤扣固定在防掉落擊發裝置上，再將另一個彈簧鉤扣固定在具支承功能的結構上。檢查兩個彈簧鉤扣是否確實牢固。

請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。

6 操作

請遵守本文件中與產品上的安全說明和警告。

6.1 選擇檔位

▶ 選擇檔位。
▶ 只有馬達未運轉時，才能操作檔位選擇開關。

6.2 正轉或逆轉設定 3

▶ 將正轉 / 逆轉開關設定至所需的旋轉方向。
鎖定裝置可防止當馬達運轉時，有任何開關動作。當正轉 / 逆轉開關在中間時，控制開關便會鎖住（安全鎖）。

6.3 開啟開關

▶ 按下控制開關。
▶ 根據按壓力道，可將轉數無段式調整到最大速度。

6.4 鑽孔

1. 將扭力設定環設在符號的位置。
2. 將正轉 / 逆轉開關設定為「正轉」。

6.5 螺絲起子作業

1. 將扭力設定環設定為想要的扭力設定。
2. 請利用正轉 / 逆轉開關設定所需的旋轉方向。

6.6 關閉開關

鬆開控制開關。

7 維護及保養

警告

電池裝入時有受傷的危險！

▶ 進行維護及保養前，請務必卸下電池！

產品保養

• 小心地清除頑強的髒污。
• 若有，請使用乾燥的軟刷子小心地清潔通風口。
• 僅可使用微濕的軟布清潔機殼。
• 請使用乾淨的乾布清潔產品的接點。

鋰電池的保養

• 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。
• 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。
• 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂
• 僅可使用微濕的軟布清潔機殼。

維護

警告

電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。

- 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
• 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。
• 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。

為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group

8 搬運和貯放

充電式工具和充電電池的運輸

注意

搬運時意外啟動！

▶ 搬運產品時務必卸下電池！

▶ 取出電池。
切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。

充電式工具和充電電池的貯放

警告

瑕疵或漏液的電池所造成的意外損害！

存放產品時，一律不可插入電池！

▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。464
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。
每次使用前以及長時間存放前後請檢查本產品和電池是否受損。

9 故障排除

若出現任何故障，請注意充電電池的狀態指示器。請參閱鋰電池指示器章節。若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

故障 可能原因 解決方法
產品無法運作。 電池沒有完全置入。 ▶ 壓下電池直到聽見咬合時發出的 喀啦聲。
電池的LED未亮起 電池故障。 ▶ 聯絡Hilti維修中心。
無法按下On/Off按鈕,亦即按鈕已鎖住。	正轉 / 逆轉開關位於中間位置。 ▶	將正轉 / 逆轉開關推向左邊或右邊。
電池較一般電池壽命短。 周遭環境溫度極低。 ▶ 將電池放在室溫下緩慢升溫。
電池咬合時不會發出喀啦聲。 電池上的卡榫太髒。 ▶ 清潔卡榫並將電池咬合至工作位置。
本產品或電池變得很燙。 電力故障。 ▶ 立即關閉本產品,取出電池、觀察電池、讓它冷卻,並聯絡Hilti維修中心。

10 廢棄設備處置

警告

不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。

▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。

Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。

▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！

11 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

配件、系統產品和其他有關產品的資訊，請參閱此處。

China RoHS II

Declaration of Cor

Proposal cord

本文件中的「電池」係指含有由數個鋰電池單元所組成之充電式Hilti鋰電池組。這些電池為Hilti機具專用。僅可使用Hilti原廠電池！

說明

Hilti電池配備電池管理系統和電池保護系統。

本電池的電池單元是以高密度之鋰離子儲電材料所製成。鋰電池的記憶效應極低，但可承受外力衝擊、過度放電及高溫。

請前往Hilti Store或：www.hilti.group參考我們的Hilti電池供電產品

安全性

請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。

HILTI

▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請遵照電池起火時的處理方式章節的指示說明。
若發現電池損壞，請與Hilti授權服務中心聯繫。
▶ 請勿使用漏液的電池。
若電池漏液，請避免眼睛或皮膚與其直接接觸。處理電池液時，請全程配戴防護手套和護目鏡。
▶ 請用化學溢出物清潔組清理漏出的電池液。請遵守您所在地當地的電池液清潔規定。
收納損壞的電池時，請將電池放在不易燃之容器中並將電池覆上乾沙、滑石粉（碳酸鈣）或矽酸鹽（蛭石）。接著，將蓋子密封並將容器收納於遠離易燃油脂、液體或物體的地方。
▶ 請將該容器送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！

電池損壞的處理方式

功能異常之電池的處理方式

▶ 請注意異常的電池行為，例如無法充電、充電時間過長、明顯電力消耗、異常充電器LED活動或漏液等。這些均為內部異常之徵兆。
若您認為電池內部異常，請立即與Hilti維修中心聯繫。
▶ 當電池無法使用或無法充電或漏液時，請依棄置方式處理。請參閱維修與處置章節。

電池起火時的處理方式

警告

電池火災危險！燃燒的電池會釋出危險以及有爆炸風險的液體與氣體，可能會造成腐蝕性傷害、燙傷或爆炸。

處理電池起火時，請配戴防護配備。

• 保持通風順暢讓有害及具爆炸性之氣體散出。
  ▶ 當有濃煙冒出時請立即離開室內。
  ▶ 當皮膚或呼吸器官感到不適時請立即就醫。
  在嘗試撲滅火勢之前，請致電消防隊。
  ▶ 電池起火請從相隔最遠處用水撲滅。粉狀滅火器及防火毯遇鋰電池引起之火勢時滅火效果並不理想。鋰電池所引燃之其他物質則可以適用之滅火裝置撲滅。
  ▶ 請勿試圖移動大量燃燒的電池。反之，應將周圍的東西移開將電池隔離起來。

若沒有冷卻，而冒煙或燃燒的電池：

用鏟子將電池鏟起並丟到水盆中，如此可降低引燃相鄰其他未達燃點之電池單元的風險。對於尚未達到點火臨界溫度的電池，冷卻效果可以有效的控制火勢。
▶ 將電池放在桶中至少24小時，直到電池完全冷卻為止。
▶ 請參閱電池損壞的處理方式章節。

運送與收納

環境溫度請保持在-17°C到+60°C / 1°F到140°F之間。
貯放溫度請保持在-20°C到+40°C / -4°F到104°F之間。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
請將電池貯放於陰涼乾燥處。貯放於陰涼處可延長電池壽命。請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
切勿以堆疊（分散，未受到保護）的方式運送電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。

維修與處置

避免電池沾上油脂。若電池髒污，請用軟刷或乾淨的乾抹布加以清潔。請使用乾燥的刷子或乾淨的乾布清潔電池。
▶ 請勿在通風不良的位置使用電池。請使用乾燥的軟刷子小心地清潔通風口。
避免電池曝露於有灰塵或碎屑之環境下，且切勿讓電池進水（例如泡在水中或任其淋雨）。
若電池進水，請視為損壞電池處理並使用非易燃之容器加以隔離。若電池遭濕氣滲透，請將該電池視為已受損並隔絕在不可燃的容器內。

▶ 請參閱電池損壞的處理方式章節。

不當處理電池會產生有害健康之氣體或液體。請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！

▶ 請勿將電池與一般家用廢棄物一同回收！

▶ 請將電池棄置於兒童無法觸及的地方。將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。

原版操作说明

目录

1 关于本操作说明的信息 ..... 471

1.1 关于本操作说明 ..... 47

1.2 所用标志的说明 ..... 47

1.3 与产品相关的符号 ..... 47

2 安全 473

2.1 一般电动工具安全警告 473

2.2 电动钻孔安全说明 ..... 47

2.3 起子机的其他安全注意事项 474

2.4 小心处理和使用电池 475

3 说明 476

3.1 产品概览 1 476

3.2 合规使用 4

3.3 供应的部件 476

3.4 锂离子电池指示灯 47

4 起子机 477

4.1 电池 477

5 工作现场的准备工作 ..... 478

5.1 给电池充电 478

5.2 插入电池 4

5.3 拆下电池 4

5.4 安装侧面手柄 2 478

5.5 安装配套工具 478

5.6 拆卸配套工具 478

5.7 防坠落装置 478

6 操作 479

6.1 选择档位4 479

6.2 设置前进或后退旋转 3 479

6.3 接通 479

6.4 钻孔 479

6.5 拧螺丝 479

6.6 关闭 479

7 维护和保养 ..... 479

8 运输和存放 480

9 故障排除 ..... 480

10 废弃处置 ..... 481

11 制造商保修....481

12更多信息....481

13 Hilti 锂离子电池 482

1 关于本操作说明的信息

1.1 关于本操作说明

- 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾、严重伤害或死亡的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。

HILTI

• 比利产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
• 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
• 操作说明必须始终随产品一起存放，方便随时查阅。仅将产品连同本操作说明一起交给他人。

1.2 所用标志的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

警告

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

! -小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

1.2.2 操作说明中的符号

本操作说明中使用下列符号：

	遵守操作说明
	使用说明和其他有用信息
	交叉参考
	处理可回收材料
	不得将电气设备和电池作为生活垃圾处置
	Hilti 锂离子电池
	Hilti 充电器

1.2.3 图示中的符号

图示中使用了下列符号：

2	这些编号指本操作说明开始处的相应图示。
3	图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示,例如(3)。
11	位置编号被用于概览图中并表示产品概览段落中的图例编号。
!	这些符号旨在提醒您在操作本产品时要特别注意的某些要点。

1.3 与产品相关的符号

1.3.1 产品使用的符号

产品使用的符号如下：

---	直流电 (DC)
/min	每分钟转数
n_0	无负荷下的额定转速
∅	直径
	本产品支持近场通信 (NFC) 技术,兼容 iOS 和安卓平台。
Li-Ion	锂离子电池
[5KHz]	切勿用物体击打电池,也不得将电池用作敲击工具。
	请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。
	使用 Hilti 锂离子电池类型系列。请遵守“合规使用”一章中所述信息。
	如果产品上有,则表示该产品已经通过该认证机构根据适用标准获得了美国和加拿大市场的认证。

2 安全

2.1 一般电动工具安全警告

警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。

请保存所有安全警告和操作说明，以供将来参考。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作区域安全

• 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。
  不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。
  在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。

电气安全

• 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。
  避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。
  不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。
  不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。
  当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。
  如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器(RCD)。使用 RCD 可减小电击危险。

人身安全

• 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人身伤害。
  使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
  防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。
  在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导致人身伤害。
  不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。

HILTI

应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长发会卡在运动部件中。
如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。
- 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。

电动工具的使用和维护

不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。
如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。
在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组(若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。
将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。
▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。
- 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。
使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控制本工具。

无绳 (电池操作) 工具/设备的使用和维护

充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。
▶ 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来人身伤害和火灾。
当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或其它小的金属物体，以免造成短路。如果电池端子被短路，则会造成人员烧伤或火灾。
如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免接触到液体。如果意外接触到液体，应用水冲洗。如果液体接触眼睛，除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导致疼痛或灼伤。
不要使用损坏或改装过的电池组或工具。损坏或改装过的电池会造成不可预测的情形，导致火灾、爆炸或受伤风险。
不要将电池组或工具暴露在明火或过高的温度中。暴露在明火或超过 130^ C (265°F) 温度中可能导致爆炸。
遵守所有充电说明，且不要在使用说明规定的温度范围之外对电池组或工具充电。充电不正确或在规定温度范围之外充电会损坏电池并增加火灾风险。

保养

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。
切勿擅自维修损坏的电池组。仅可由制造商或授权服务提供商执行电池组的维修。

2.2 电动钻孔安全说明

适用于所有作业类型的安全说明

• 使用辅助手柄。对工具失去控制可能会导致人身伤害。
  如果在执行作业期间配套工具或螺栓可能接触到隐藏的线束，则只能通过电动工具的绝缘抓握面持握电动工具。如果配套工具接触到带电电线，电动工具的金属部件也将带电，从而导致电击。

关于使用长钻头的安全说明

在任何情况下，使用电动工具作业时不得超出钻头的最大允许转速。在未与工件接触的情况下，如果钻头的旋转速度超出其最大允许转速，则会导致其轻微弯曲，继而造成伤害事故。
▶ 始终以低转速开始钻孔，并使钻头与工件接触。在未与工件接触的情况下，如果钻头的旋转速度超出其最大允许转速，则会导致其轻微弯曲，继而造成伤害事故。
不要向钻头施加过大的压力，仅可在钻头的纵向轴上施加压力。否则钻头会弯曲，继而断裂或导致失控和伤害事故。

2.3 起子机的其他安全注意事项

▶ 只有产品和附件处于良好的技术状态时才能使用。

切勿以任何方式擅自改动或改装本产品或附件。
开始工作前，检查工作区域是否有隐蔽的电缆或天然气和水管。如果电缆、燃气管或水管有损坏，则产品的外部金属部件可能会导致电击或爆炸。
磨削、抛光、切割和钻孔过程中产生的粉尘可能包含有害化学物质。一些例子包括：铅或铅基涂料；砖、混凝土、其他砖石产品、天然石材和其他含硅酸盐的产品；一些木材，例如橡木、山毛榉和化学处理过的木材；石棉或含石棉的材料。根据所处理材料的危险等级，确定操作员和附近人员的暴露程度。采取必要的措施将暴露保持在安全水平内，例如使用集尘系统或佩戴适当的呼吸防护装置。减少暴露的一般措施包括：

在通风良好的区域进行操作，

避免长时间接触粉尘，
▶ 清除脸部和身体上的粉尘，
- 穿着防护服并用肥皂和水清洗暴露的部位。

工具和/或附件掉落会带来人身伤害的危险。开始工作前请检查电池和安装的附件是否已牢牢固定。
▶ 不可使用已经变钝的披头。
使用大型、重型配件工具时，仅将电动工具设置为一档。否则关闭电动工具时存在损坏的风险，在恶劣环境中使用时夹头也可能变松。
请使用随产品提供的辅助手柄。对工具失去控制可能会导致人身伤害。确保辅助手柄已牢固安装并可靠就位。
先将产品置于工作位置，然后才开机。
▶ 固定工件。使用夹子或台钳将工件可靠固定。这样，工件可比用手固定更稳固，而且可以腾出双手来操作电动工具。
应始终用双手通过提供的手柄稳稳握住产品。保持手柄清洁干燥。
▶ 始终保持通风孔畅通。遮盖通风孔会有火灾风险！
请勿触摸旋转部件 - 人身伤害危险！
使用该产品时，请佩戴护目镜、安全帽、护耳装置和适当的呼吸防护装置。
请戴上护目装置。飞溅的碎片有导致身体和眼睛受伤的风险。
切勿直视本产品内集成的光源 (LED)，且不得将光束对准其他人的脸部。这会导致眩晕或使眼睛受到伤害。
适当休息并活动手指，以改善手指的血液循环。工作期间长时间暴露于强烈振动环境中可能导致手指、手掌和手腕部位血管和神经系统紊乱。
▶ 等待产品完全停止后再将其放下。
在更换配套工具时佩戴防护手套。触碰配套工具会导致割伤和烫伤。

2.4 小心处理和使用电池

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
▶ 只有电池处于良好的技术状态时才能使用。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
不要分解、挤压或焚烧电池，不要将其暴露在高于 80^ (176°F) 的温度条件下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。

请遵守适用于锂离子电池运输、存储和使用的特殊准则。

请阅读有关 Hilti 锂离子电池安全性和使用的提示，您可通过扫描标有符号的二维码找到这些提示。

3.1 产品概览

① 侧面手柄
② 快速夹紧钻套
③ 扭矩调节圈
④ 档位选择开关
⑤ 前进/后退开关，带安全锁
⑥ 控制开关 (带电子速度控制器)
⑦ 手柄
⑧ 皮带钩 (选装)
⑨ 工作区域照明灯
⑩ 钩形扳手
⑪ 电池
⑫ 电池解锁按钮
⑬ 电池状态指示器

3.2 合规使用

所述产品为手持充电式电钻/起子机。其设计用于驱动/拆卸螺丝以及在钢材、木材和塑料中钻孔。

• 本产品只能与HiltiNuronB22系列锂离子电池搭配使用。为确保最佳功率，Hilti建议为本产品使用此表中给出的电池。
• 此类电池仅限使用表格所规定型号系列的 Hilti 充电器充电。

3.3 供应的部件

起子机，侧面手柄，钩形扳手，操作说明。

经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购：

www.hilti.group

3.4 锂离子电池指示灯

Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。

3.4.1 充电状态和出错信息的显示

警告

人身伤害的危险 电池掉落的危险！

在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。

请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。

只要连接的产品已接通，便会持续显示充电状态和可能的故障。

状态含义
四个(4)LED灯持续亮起绿光充电状态:100%至71%
三个(3)LED灯持续亮起绿光充电状态:70%至51%
两个(2)LED灯持续亮起绿光充电状态:50%至26%
一个(1)LED灯持续亮起绿光充电状态:25%至10%
一个(1)LED灯缓慢闪绿光充电状态:<10%
一个(1)LED灯快速闪绿光锂离子电池电量耗尽。	为电池充电。如果在为电池充电后LED灯始终快速闪烁,请联系Hilti维修中心。
一个(1)LED灯快速闪黄光锂离子电池或与其相连的产品过载、过热、过冷或存在其他故障。使产品和电池达到建议的工作温度,并且在使用时不要使产品过载。如果信息仍然存在,请联系Hilti维修中心。
一个(1)LED灯亮起黄光锂离子电池和连接的产品不兼容。请联系Hilti维修中心。
一个(1)LED灯快速闪红光锂离子电池被锁定且无法继续使用。请联系Hilti维修中心。

3.4.2 电池状态的显示

如要检查电池状态，请按住解锁按钮 3 秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而引起的电池潜在故障。

状态含义
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮绿光。	电池可以继续使用。
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯快速闪黄光。	未能完成电池状态的查询。请重复该过程或联系Hilti维修中心。
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮红光。	如果仍然可以继续使用所连接的产品,则电池剩余电量不足50%。如果无法再使用所连接的产品,则电池的使用寿命即将结束,应予以更换。请联系Hilti维修中心。

4 起子机

额定电压		21.6 V
产品代次		02
不包括电池的重量		2.2 kg(4.9 lb)
转速 1 档		0 rpm ... 365 rpm
	2 档	0 rpm ... 625 rpm
	3 档	0 rpm ... 1,440 rpm
	4 档	0 rpm ... 2,460 rpm
∅ 钻头 (软木)		1.5 mm ... 32 mm
∅ 钻头 (硬木)		1.5 mm ... 20 mm
∅ 钻头 (金属)		1.5 mm ... 20 mm

4.1 电池

电池工作电压	21.6 V
电池重量	参见章节“合规使用”
适合工作的环境温度	-17 °C ... 60 °C(1 °F ... 140 °F)
存放温度	-20 °C ... 40 °C(-4 °F ... 104 °F)
电池充电起始温度	-10 °C ... 45 °C(14 °F ... 113 °F)

5 工作现场的准备工作

警告

人身伤害的危险 这可能是由于意外启动造成的！

▶ 插入电池前，确保已关闭产品。
▶ 对电动工具执行任何调节或更换配件前，先取出电池。

请遵守本文档中以及产品上的安全说明和警告。

5.1 给电池充电

1. 为电池充电之前，请阅读充电器的操作说明。
2. 确保电池和充电器上的触点均清洁、干燥。
3. 使用认可的充电器为电池充电。476

5.2 插入电池

警告

人身伤害的危险 短路或电池掉落会带来人身伤害的危险！

装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。

1. 在首次使用电池之前，要给电池完全充电。
2. 将电池推入产品，直至听到卡止声。
3. 检查并确认电池已可靠就位。

5.3 拆下电池

1. 按下电池释放按钮。
2. 从产品中取出电池。

5.4 安装侧面手柄 2

1. 通过转动手柄握柄释放侧面手柄夹紧带。将固定座（夹紧带）越过快速夹紧钻套从前面推入为此提供的凹槽中。
2. 将侧面手柄调整到期望的位置。
3. 通过转动手柄握柄紧固侧面手柄夹紧带。

5.5 安装配套工具

1. 检查并确认配件工具连接端清洁。必要时清洁连接端。
2. 打开无匙夹头。
3. 将配套工具插入无匙夹头中，然后用手用力旋转夹头，直至紧固并听见多次“咔哒”声。
4. 检查并确保配套工具牢牢固定。

5.6 拆卸配套工具

1. 打开无匙夹头。
   如果夹头无法打开，请使用随附的钩形扳手提供帮助。
2. 将配套工具拉出无匙夹头。

5.7 防坠落装置

警告

工具和/或附件掉落 会带来人身伤害的危险！

请只是用为您的工具推荐的 Hilti 工具绳索。
在使用前请检查工具绳索的固定点有无损坏。
不要将工具绳索固定在带钩上。不用使用带钩起吊产品。

注意高空作业的国家法规。

请仅使用Hilti保险带#2293133和Hilti工具挂绳#2261970作为本产品的防坠落保护装置。

将保险带固定到附件的安装孔中。检查是否已牢牢固定。
将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢固定。

请遵守Hilti保险带以及Hilti工具挂绳的操作说明。

6 操作

请遵守本文档以及产品上的安全说明和警告。

6.1 选择档位 4

▶ 选择档位。

▶ 只有在电机不运行时，才可以操作档位选择开关。

6.2 设置前进或后退旋转 3

将前进/后退开关设置到期望的旋转方向。

但在电机运行时，联锁装置将会阻止此切换。当前进/后退开关位于中间位置（安全锁）时，控制开关被锁止。

6.3 接通

按下控制开关。

根据压力，转速无级调节到最大转速。

6.4 钻孔

1. 将扭矩调节圈调到图标上。

2. 将正逆转开关调到“正转”位置。

6.5拧螺丝

1. 将扭矩调节圈调到所需扭矩。

2. 将正逆转开关调到所需旋转方向。

6.6 关闭

▶ 释放控制开关。

7 维护和保养

-警告-

插入电池时存在人身伤害危险！

执行维护和保养任务之前，请务必先取出电池。

工具的保养

• 请小心地清除顽固污渍。
• 用干燥的软毛刷（若有）小心地清洁通风孔。
• 请仅使用微湿的抹布清洁外壳。
• 用干燥干净的布清洁产品触点。

锂离子电池的保养

- 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。

HILTI

• 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在雨中)。
  如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。
• 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。
  请勿触摸电池触点或从触点上去除出厂涂的油脂。
• 请仅使用微湿的抹布清洁外壳。

维护

警告

电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。

工具或设备的电气系统只能由受过培训的电气专业人员进行维修。

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
• 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由Hilti维修中心修复。
• 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。

为确保安全和可靠的操作，仅使用 Hilti 原装备件、耗材和附件。经 Hilti 许可与产品搭配使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或访问：www.hilti.group

8 运输和存放

无绳工具和电池的运输

! -小心-

运输途中的意外启动！

▶ 运输产品前务必将电池取出！

▶ 取下电池。
切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。

无绳工具和电池的存放

警告

故障或泄漏的电池会导致意外损坏！

仅可在未插入电池的情况下存放产品！

请将产品和电池存放到凉爽干燥的地方。请遵守技术数据中规定的温度极限值。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
切勿将电池存放在阳光下、热源上或玻璃后。
请将本产品和电池存放在儿童或非授权人员无法接近的位置。
每次使用前以及长时间存放前后都要检查产品和电池是否损坏。

9 故障排除

出现任何故障时，都应注意电池的状态显示。参见锂离子电池指示灯一章。

如果您碰到的问题未在此表中列出或您无法自行排除，请联系 Hilti 维修中心。

故障 可能原因 解决方案
产品不工作。电池未完全插入。	► 推入电池直至听到其接合的“咔哒”声。
	电池电量低。► 更换电池,并对已放电电池充电。
电池 LED 未亮起	电池损坏。	► 联系 Hilti 维修中心。
不能按下“打开/关闭”开关,即开关被锁止。	正逆转转换开关处于中间位置。► 向左或向左推动正逆转转换开关。
电池比平常更快耗尽。	非常低的环境温度。	► 允许电池缓慢加热到室温。
电池未接合 (没有发出“咔哒”声)。	电池上的固定凸耳脏污。 ▶ 清洁固定凸耳,并将电池装入工位。
产品或电池变得很热。 电气故障。 ▶ 立刻关闭产品,取下电池,进行观察,使其冷却并联系 Hilti 维修中心。

10 废弃处置

-警告-

废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。

▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
▶ 在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。

制造Hilti产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti在很多国家都共旧工具回收服务。请咨询Hilti客户服务部门或您的销售顾问。

不要将电动工具、电子设备和电池扔进家庭垃圾中！

11 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

12 更多信息

附件、系统产品和关于您的产品的更多信息可以查看此处。

China RoHS II

该文档使用术语“电池”来描述由数块锂离子电池单元拼接而成的 Hilti 可充电锂离子电池组。这些电池专供 Hilti 电动工具使用。请只使用原装 Hilti 电池！

说明

Hilti 电池配有电池单元管理系统和电池单元保护系统。

电池由包含锂离子存储材料的电池单元组成，这些材料可实现高比能量密度。锂离子电池的记忆效应微乎其微，但对外部暴力冲击、深度放电或者高温非常敏感。

关于 Hilti 电池许可的产品请访问 Hilti Store 或者查询：www.hilti.group

安全

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
请勿拆解、挤压或焚烧电池，也不要让其暴露在 80^ C 以上的高温下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。

不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请按照章节电池起火时采取的措施来进行处理。

电池损坏时采取的措施

▶ 如果电池损坏，请务必联系 Hilti 维修服务中心。
▶ 如果电池漏液，请不要再使用。
如果电池发生泄漏，请避免眼睛或皮肤直接接触到泄漏物。当处理泄漏的电池时，请务必使用防护手套和护目镜。
使用认可的化学清洁剂清除泄漏的电池液。请遵守当地的电池液清洁规定。
若要保存损坏的电池，将电池放在不易燃的容器中，并在电池上方覆盖一层干燥的沙子、白垩粉 (CaCO3) 或硅酸盐 (蛭石)。然后，将盖子盖紧保证密封，将容器保存在远离易燃气体、易燃液体或易燃物的地方。
请将容器送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！

电池运行不良时采取的措施

观察电池是否存在异常表现，如充电故障或充电时间过长、明显亏电、充电器 LED 状态异常或漏液。这些都是电池内部存在问题的迹象。
如果您怀疑电池内部存在问题，请联系 Hilti 维修服务中心。
如果电池不能使用、无法再充电或存在漏液情况，请进行废弃处理。参考章节维护和废弃处理。

电池起火时采取的措施

警告

电池起火危险！燃烧的电池会释放危险的潜在易爆液体和烟雾，可能会导致腐蚀伤、烫伤或爆炸。

- 当您处理电池起火事故时，请戴好个人防护装备。

• 提供充足的通风，以便排出有害及潜在爆炸性烟雾。
  ▶ 如果释放出浓烈的烟雾，应立即离开房间。
  ▶ 如果出现皮肤或呼吸道刺激，应立即就医。
  在尝试扑灭大火之前，请呼叫消防队。
  请仅使用水来灭火，并保持足够距离。干粉灭火器和灭火毯对锂离子电池起火无效。如果锂离子电池造成附近物料起火，应使用合适的灭火剂灭火。
  请不要试图移动大量着火的电池。而应立即移除周围的物料以隔离电池。

如果电池自己不能冷却，发出声音或者开始燃烧：

用铲子铲起电池并将其投入一桶水中，可降低尚未达到失控温度的邻近电池单元被引燃的风险。冷却效果能够有效阻止火势蔓延至尚未达到临界着火温度的电池单元。
请将电池留在桶里至少 24 小时直至完全冷却。
参见章节电池损坏时采取的措施。

运输和存放

环境工作温度应保持在 -17^ 至 +60^ / 1^ 至 140^ 之间。
- 存放温度应保持在 -20^ 至 +40^ / -4^ 至 104^ 之间。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
将电池存放在凉爽、干燥的地方。凉爽的存放环境可延长电池寿命。切勿将电池存放在阳光直射位置、加热器上或窗玻璃后。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
切勿松散、未加保护地运输大批量电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与导电材料或其它电池分开存放 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。

维护和处置

确保电池远离油和油脂。如果电池变脏，用软毛刷或洁净干燥的抹布清洁电池。用干燥的软毛刷或干燥柔软的布清洁电池。
切勿使用通风口被堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
避免使电池不必要地接触到灰尘或碎屑，切勿让电池浸湿 (例如，浸没在水中或受到雨淋)。
如果电池被浸湿，应作为损坏的电池处理，并将其隔离在不易燃的容器中。如果电池内部受潮，请按照处理受损电池的方式将其隔离到不可燃的容器中。

参见章节电池损坏时采取的措施。

• 处置不当可能会造成漏气或漏液，最终导致健康危害。请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
  不要将电池和家庭垃圾一起进行废弃处置。

在儿童接触不到的地方处置电池。用非导电材料（比如绝缘带）包住端子，以防止短路。

یوقلا
