BRUGSANVISNING SF 8M-22 02 HILTI

1 Om brugsanvisningen 109
1.1 Om denne brugsanvisning 109
1.2 Tegnforklaring 110
1.3 Produktspecifikke symboler 111
2 Sikkerhed 111
2.1 Generelle sikkerhedsanvisninger for elværktøj 111
2.2 Sikkerhedsanvisninger for boremaskiner 113
2.3 Yderligere sikkerhedsanvisninger for skruemaskinen 113
2.4 Omhyggelig omgang med og brug af batterier 114
3 Beskrivelse 115
3.1 Produktoversigt 1 115
3.2 Bestemmelsesmæssig anvendelse 115
3.3 Leveringsomfang 115
3.4 Li-ion-batteriets indikatorer 115
4 Bore-/skruemaskine 116
4.1 Batteri 116
5 Forberedelse af arbejdet 117
5.1 Opladning af batteri 117
5.2 Isætning af batteri 117
5.3 Fjernelse af batteri 117
5.4 Montering af sidegreb 2 117
5.5 Isætning af indsatsværktøj 117
5.6 Udtagning af indsatsværktøj 117
5.7 Faldsikring 118
6 Betjening 118
6.1 Valg af gear 4 118
6.2 Indstilling af højre-/venstreløb 3 118
6.3 Tænding 118
6.4 Boring 118
6.5 Skruning 118
6.6 Frakobling 118
7 Rengøring og vedligeholdelse 118
8 Transport og opbevaring 119
9 Fejlafhjælpning .... 120
10 Bortskaffelse 120
11 Producentgaranti 120
12 Yderligere oplysninger 120
13 Hilti Lithium-ion-batterier 121

1 Om brugsanvisningen

1.1 Om denne brugsanvisning

- Advarsel! Før du bruger produktet, skal du sikre dig, at du har læst og forstået produktets medfølgende brugsanvisning inklusive anvisninger, sikkerhedsanvisninger og advarsler, billeder og specifikationer. Sørg især for at blive fortrolig med alle anvisninger, sikkerhedsanvisninger og advarsler, billeder, specifikationer samt bestanddele og funktioner. Hvis du ikke gør det, er der risiko for at få elektrisk

HILTI

stød, brandfare og risiko for alvorlige personskader eller dødsfald. Gem brugsanvisningen inklusive alle anvisninger, sikkerhedsanvisninger og advarsler til senere brug.

- HILTI -produkter er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret oginstrueret personale. Dette personale skal i særdeleshed informeres om de potentielle farer, der er forbundet med anvendelsen af denne boltepistol. Der kan opstå farlige situationer ved anvendelse af produktet og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i dets brug, eller hvis det ikke anvendes korrekt i henhold til forskrifterne i denne brugsanvisning.

- Den medfølgende brugsanvisning svarer til den aktuelle tekniske standard på tidspunktet for trykningen. Du kan altid finde den aktuelle version online på Hiltis produktside. Følg linket eller QR-koden i denne brugsanvisning, der er markeret med symbole.

- Betjeningsvejledningen skal altid være inden for rækkevidde ved produktet. Sørg for, at denne brugsanvisning altid følger med ved overdragelse af produktet til andre.

1.2 Tegnforklaring

1.2.1 Advarsler

Advarsler advarer mod farer ved håndtering af produktet. Følgende signalord anvendes:

FARE

FARE!

- Betegner en umiddelbart truende fare, der kan medføre alvorlige kvæstelser eller døden.

ADVARSEL

ADVARSEL!

- Står ved en potentielt truende fare, der kan medføre alvorlige kvæstelser eller døden.

! FORSIGTIG

FORSIGTIG!

- Advarer om en potentielt farlig situation, der kan forårsage personskader eller materielle skader.

1.2.2 Symboler i betjeningsvejledningen

Der benyttes følgende symboler i denne betjeningsvejledning:

	Se betjeningsvejledningen
	Anvisninger for anvendelse og andre nyttige oplysninger
	Krydshenvisning
	Håndtering af genvindbare materialer
	Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald
	Hilti Li-ion-batteri
	Hilti Lader

1.2.3 Symboler i illustrationer

	Disse tal henviser til den pågældende illustration i begyndelsen af denne betjeningsvejledning.
	Nummereringen i illustrationerne henviser til vigtige arbejdstrin eller for arbejdstrin til vigtige komponenter. I teksten fremhæves disse arbejdstrin eller komponenter med tilhørende numre, f.eks. (3).
	Positionsnumre anvendes i illustrationen Oversigt og refererer til tallene i symbolforkla-ringen i afsnittet Produktoversigt.

Dette symbol skal sikre skærpet opmærksomhed ved omgang med produktet.

1.3 Produktspecifikke symboler

Følgende symboler kan forekomme på produktet:

	Boring uden slagfunktion
	Jævnstrøm
/min	Omdrejninger pr. minut
n_0	Nominelt omdrejningstal, ubelastet
[AOS8]	Diameter
	Produktet understøtter NFC-teknologi, som er kompatibel med iOS- og Android-platforme.
Li-Ion	Lithium-ion-batteri
	Slå aldrig med en genstand på batteriet, og brug aldrig batteriet som slagværktøj.
	Lad ikke batteriet falde på gulvet. Brug ikke et batteri, der har fået et slag eller på anden vis er beskadiget.
[XSHY]	Anvendt Hilti lithium-ion-batteriserie. Overhold oplysningerne i kapitlet Tilsigtet anvendelse.
	Hvis dette mærke findes på produktet, er produktet certificeret til det amerikanske og canadiske marked iht. gældende standarder af dette certificeringsorgan.

2 Sikkerhed

2.1 Generelle sikkerhedsanvisninger for elværktøj

ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på elværktøjet. Hvis følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsanvisninger og instruktioner til senere brug.

Det benyttede begreb "elværktøj" i sikkerhedsanvisningerne refererer til elektriske maskiner (med netledning) eller batteridrevne maskiner (uden netledning).

Arbejdspladssikkerhed

• Sørg for at holde arbejdsområdet ryddeligt og godt oplyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
  Brug ikke elværktøj i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. Elværktøj kan slå gnister, der kan antænde støv eller dampe.
  Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når elværktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

• Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
  Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
• Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i elværktøj øger risikoen for elektrisk stød.
  Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge det op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten).

HILTI

Beskyt ledningen mod varme, olie, skarpe kanter eller dele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elektrisk stød.

Hvis elværktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at anvende elværktøjet i fugtige omgivelser, skal du anvende et fejlstrømsrelæ. Anvendelsen af et fejlstrømsrelæ nedsætter risikoen for et elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Anvend aldrig elværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader.
Brug beskyttelsesudstyr, og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af elværktøjets type og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at elværktøjet er frakoblet, før du slutter det til strømforsyningen og/eller batteriet, tager det op eller transporterer det. Undgå at bære elværktøjet med fingeren på afbryderen, og sørg for, at det ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en støvudsugning er det muligt at nedsætte risiciene som følge af støv.
- Man må ikke ignorere sikkerhedsreglerne for elværktøj, heller ikke selvom man er fortrolig med brugen af elværktøjet. Uagtsomhed kan medføre alvorlig tilskadekomst inden for få sekunder.

Anvendelse og pleje af elværktøjet

Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke elværktøj, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres.
- Træk stikket ud af stikkontakten, og/eller fjern batteriet fra maskinen, inden du foretager indstillinger på den, skifter tilbehør og dele eller lægger den til side. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af elværktøjet.
- Opbevar ubenyttede elværktøjer uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst sikkerhedsanvisningerne, benytte denne. Elværktøj er farligt, hvis det benyttes af ukyndige personer.
Sørg for at pleje elværktøj omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte elværktøjer.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.
Sørg for, at greb og gribeflader er tørre, rene og fri for olie og fedt. Glatte greb og gribeflader gør betjeningen usikker, og det kan være svært at styre elværktøjet i uforudsete situationer.

Anvendelse og pleje af batteridrevet elværktøj

Oplad kun batterier i ladere, der er anbefalet af fabrikanten. Der er risiko for brand, hvis en lader, der er beregnet til et bestemt batteri, anvendes til opladning af en anden batteritype.
Brug kun de batterier, der er beregnet til elværktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.

Ikke benyttede batterier må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger.
Hvis batteriet anvendes forkert, kan der løbe væske ud af batteriet. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.
Brug aldrig et beskadiget eller ændret batteri. Beskadigede eller ændrede batterier kan virke utilsigtet og medføre brand, eksplosion eller risiko for tilskadekomst.
▶ Batterier må ikke udsættes for åben ild eller høje temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan medføre eksplosion.
Følg alle anvisninger vedrørende opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er anført i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge risikoen for brand.

Service

Sørg for, at elværktøjet kun repareres af kvalificerede fagfolk, og at der altid benyttes originale reservedele. Dermed sikres størst mulig elværktøjssikkerhed.

Forsøg aldrig at reparere beskadigede batterier. Al vedligeholdelse af batterier skal foretages af producenten eller af autoriserede forhandlere.

2.2 Sikkerhedsanvisninger for boremaskiner

Sikkerhedsanvisninger for alle opgaver

• Anvend ekstragrebet. Hvis du mister kontrollen, kan det medføre personskader.
• Hold elværktøjet på de isolerede grebsflader, når du udfører opgaver, hvor indsatsværktøjet eller skruerne kan ramme skjulte strømledninger. Ved kontakt med en spændingsførende ledning kan også metalliske værktøjsdele sættes under spænding, hvilket kan medføre elektrisk stød.

Sikkerhedsanvisninger ved anvendelse af lange bor

Arbejd under ingen omstændigheder med et højere omdrejningstal end borets maksimalt tilladte omdrejningstal. Ved højere omdrejningstal kan boret let blive bøjet, hvis det kan rotere frit uden kontakt med emnet, og medføre personskader.
Begynd altid borearbejdet med lavt omdrejningstal, og mens boret har kontakt med emnet. Ved højere omdrejningstal kan boret let blive bøjet, hvis det kan rotere frit uden kontakt med emnet, og medføre personskader.
Udøv ikke et for højt tryk på boret og kun i borets længderetning. Bor kan blive bøjet og ende med at brække eller medføre tab af kontrollen og resultere i personskader.

2.3 Yderligere sikkerhedsanvisninger for skruemaskinen

• Anvend kun produktet og tilbehør i teknisk fejlfri stand.
• Foretag aldrig manipulationer eller ændringer på produkt eller tilbehør.

• Kontrollér før påbegyndelse af arbejdet arbejdsområdet for skjulte elektriske ledninger, gas- og vandrør, f.eks. med en metaldetektor. Udvendige metaldele på produktet kan medføre elektrisk stød eller forårsage en eksplosion, hvis r du beskadiger en elledning, et gasrør eller et vandrør.
  Støv, der dannes ved slibning, skæring og boring, kan indeholde farlige kemikalier. Nogle eksempler er: Bly eller maling på blybasis; Tegl, beton og andre murværksprodukter, natursten og andre silikatholdige produkter; Bestemte træsorter som eg, bøg og kemisk behandlet træ; Asbest eller asbestholdige materialer. Bestem eksponeringen for brugeren og omkringstående personer ved hjælp af fareklassen for de materialer, der arbejdes på. Træf de nødvendige foranstaltninger for at holde eksponeringen på et sikkert niveau, f.eks. ved at bruge et støvopsamlingssystem eller brug af et passende åndedrætsværn. Generelle foranstaltninger til at reducere eksponeringen omfatter bl.a.:

• Arbejde i et godt ventileret område,
  ▶ Undgå længere tids kontakt med støv,
  ▶ Lede støv bort fra ansigt og krop,

• Bruge beskyttende beklædning og vaske eksponerede områder med vand og sæbe.

Fare for personskader på grund af værktøj og/eller tilbehør, som falder på jorden. Kontrollér før arbejdets begyndelse, at batteriet og det monterede tilbehør er sikkert fastgjort.
▶ Anvend ikke sløve bits.
Anvend kun store, tunge indsatsværktøjer i første gear. I modsat fald er der fare for, at maskinen bliver beskadiget ved frakobling, eller at borepatronen kan løsne sig under ugunstige omstændigheder.

HILTI

Brug de ekstrahåndgreb, som følger med produktet. Hvis du mister kontrollen, kan det medføre personskader. Kontrollér, at ekstragrebet sidder sikkert og er fast monteret.
▶ Tænd først produktet, når du har bragt det i arbejdsposition.
Sørg for at sikre emnet. Brug fastspændingsværktøj eller en skruestik til at fastspænde emnet. På den måde holdes det mere sikkert fast end med hånden, og du har desuden begge hænder fri til at betjene maskinen.
- Hold altid fast i produktet med begge hænder på de dertil beregnede håndtag. Sørg for, at håndgrebene er tørre og rene.
- Hold altid ventilationsåbningerne fri. Fare for forbrændinger på grund af tildækkede ventilationsåbninger!
▶ Undgå berøring af roterende dele - fare for personskader!
Brug beskyttelsesbriller, beskyttelseshjelm, høreværn og et egnet åndedrætsværn under brugen af produktet.
Brug øjenværn. Splinterne fra materialet kan medføre skader på legeme og øjne.
Kig ikke direkte ind i produktets lampe (lysdiode), og lys ikke ind i ansigtet på andre personer. Der er fare for at blive blændet.
- Hold hyppigt pauser, og lav øvelser, så fingrene får bedre blodgennemstrømning. Ved længerevarende arbejde kan vibrationer medføre forstyrrelser af fingrenes, hændernes eller håndleddenes blodkar og nervesystem.
- Vent, indtil produktet er standset helt, før du lægger det fra dig.
Brug beskyttelseshandsker, når du skifter værktøj. Berøring af indsatsværktøjet kan medføre snitsår og forbrændinger.

2.4 Omhyggelig omgang med og brug af batterier

Overhold følgende sikkerhedsforanstaltninger for sikker håndtering og brug af Li-ion-batterier.
I modsat fald kan det medføre hudirritation, alvorlige ætsningsskader, kemiske forbrændinger, brand og/eller eksplosion.
▶ Anvend kun batterier i teknisk fejlfri stand.
▶ Batterier skal behandles forsigtigt for at undgå beskadigelser og udslip af meget sundhedsskadelige væsker!
- Batterier må under ingen omstændigheder modificeres eller manipuleres!
▶ Batterierne må ikke adskilles, klemmes, opvarmes til over 80 °C eller brændes.
Anvend og oplad ikke batterier, som har fået stød eller på anden vis er blevet beskadiget. Kontrollér regelmæssigt dine batterier for tegn på skader.
- Anvend aldrig genbrugte eller reparerede batterier.
- Anvend aldrig batteriet eller et batteridrevet elværktøj som slagværktøj.
Udsæt aldrig batterier for direkte solstråling, høj temperatur, gnister eller åben ild. Det kan medføre eksplosion.
- Berør ikke batteripolerne med dine fingre, værktøj, smykker eller andre elektrisk ledende genstande. Det kan beskadige batteriet og medføre personskader og materielle skader.
- Hold batterier på sikker afstand af regn, fugt og væsker. Indtrængende fugt kan medføre kortslutninger, elektrisk stød, forbrændinger, brand og eksplosion.
Brug kun ladere og elværktøj, der er beregnet til denne batteritype. Overhold i den forbindelse oplysningerne i de tilhørende brugsanvisninger.
- Anvend og opbevar ikke batteriet i eksplosionsfarlige omgivelser.
Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Anbring batteriet på et overskueligt, ikke-brændbart sted med tilstrækkelig afstand til brændbare materialer. Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".

Vær opmærksom på de særlige retningslinjer, der gælder for transport, opbevaring og brug af Li-ion-batterier.

Læs anvisningerne vedrørende sikkerhed og anvendelse til Hilti lithium-ion-batterier, som du kan finde ved at scanne QR-koden, der er markeret med symbolet.

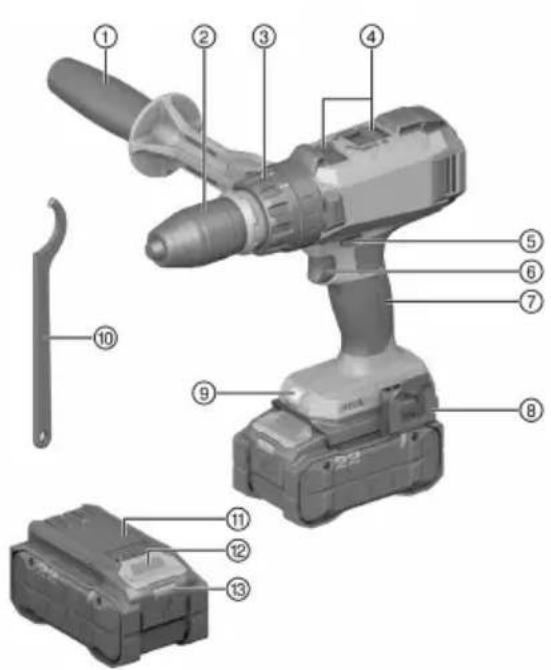

3.1 Produktoversigt

① Sidegreb
② Selvspændende borepatron
③ Momentindstillingsring
④ Gearvælger
⑤ Omskifter til valg af højre-/venstreløb med startspærre
⑥ Afbryder (med elektronisk hastighedsstyring)
⑦ Håndgreb
⑧ Bæltekrog (ekstratilbehør)
⑨ Arbejdsområdebelysning
⑩ Hagenøgle
⑪ Batteri
⑫ Batterifrigørelsesknap
⑬ Statusindikator for batteri

3.2 Bestemmelsesmæssig anvendelse

Det beskrevne produkt er en håndført batteridrevet bore-/skruemaskine. Den er beregnet til iskruning og løsning af skruer og til boring i stål, træ og kunststof.

• Brug kun Hilti Nuron Li-ion-batterier fra B 22-serien til dette produkt. Af hensyn til en optimal effekt anbefaler Hilti batterierne i tabellen til dette produkt.
• Anvend kun Hilti-ladere fra de serier, der fremgår af tabellen, til disse batterier.

3.3 Leveringsomfang

Bore-/skruemaskine, sidegreb, hagenøgle, brugsanvisning

Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group

3.4 Li-ion-batteriets indikatorer

Hilti Nuron Li-ion-batterier kan vise ladetilstand, fejlmeddelelser og batteriets tilstand.

3.4.1 Visning af ladetilstand og fejlmeddelelser

ADVARSEL

Fare for personskader på grund af batteri, der falder på gulvet!

- Sørg for, at du ved isat batteri efter tryk på frigøringsknappen bringer batteriet korrekt i indgreb igen i det anvendte produkt.

For at få en af følgende visninger skal du trykke kort på batteriets frigøringsknap.

Ladetilstanden og evt. fejl vises også konstant, så længe det tilsluttede produkt er tændt.

Tilstand Betydning
Fire (4) LED'er lyser konstant grønt Ladetilstand:	100 % til 71 %
Tre (3) LED 'er lyser konstant grønt Ladetilstand:	70 % til 51 %
To (2) LED 'er lyser konstant grønt Ladetilstand:	50 % til 26 %
En (1) LED lyser konstant grønt	Ladetilstand: 25 % til 10 %
En (1) LED blinker langsomt grønt	Ladetilstand: < 10 %
En (1) LED blinker hurtigt grønt Li-ion-batteriet er	helt afladet. Oplad batteriet.Hvis LED'en stadig blinker hurtigt efter opladning af batteriet, bedes du kontakteHilti Service.
En (1) LED blinker hurtigt gult Li-ion-batterier eller	det dermed forbundne produktet er overbelastet, er for varmt, for koldt, eller der foreligger en anden fejl.Bring produktet og batteriet op på den anbefalede arbejdstemperatur, og overbelast ikke produktet under anvendelsen.Hvis meddelelsen stadig vises, bedes du kontakteHilti Service.
En (1) LED lyser gult Li-ion-batteriet og det dermed forbundne produkter ikke kompatible. KontaktHilti Service.
En (1) LED blinker hurtigt rødt Li-ion-batteriet er	låst og kan ikke længere anvendes. KontaktHilti Service.

3.4.2 Visning om batteriets tilstand

Hvis du ønsker at aflæse batteriets tilstand, skal du holde frigøringsknappen inde i mere end 3 sekunder. Systemet registrerer ingen potentielle funktionsfejl for batteriet som følge af misbrug som f.eks. nedstyrtning, perforeringer, eksterne varmeskader osv.

Tilstand Betydning
Alle lysdioder lyser som løbelys, og derefter lyserén (1) lysdiode grønt.	Batteriet kan fortsat benyttes.
Alle lysdioder lyser som løbelys, og derefter blinkén (1) lysdiode hurtigt gult.	Eorespørgslen om batteriets tilstand kunne ikke afsluttes. Gentag proceduren, eller kontaktHilti Service.
Alle lysdioder lyser som løbelys, og derefter lyserén (1) lysdiode rødt.	Hvis et tilsluttet produktet fortsat kan benyttes, er den resterende batterikapacitet under 50 %.Hvis et tilsluttet produktet ikke længere kan benyttes, er batteriet ved slutningen af sin levetid og skal udskiftes. KontaktHilti Service.

4 Bore-/skruemaskine

Nominel spænding		21,6 V
Produktgeneration		02
Vægt uden batteri		2,2 kg(4,9 lb)
Omdrejningstal 1. gear		0/min ... 365/min
	2. gear	0/min ... 625/min
	3. gear	0/min ... 1.440/min
	4. gear	0/min ... 2.460/min
∅ bor (blødt træ)		1,5 mm ... 32 mm
∅ bor (hårdt træ)		1,5 mm ... 20 mm
∅ bor (metal)		1,5 mm ... 20 mm

4.1 Batteri

Batteriets driftsspænding	21,6 V
Vægt, batteri	Se kapitlet "Bestemmelses-mæssig anvendelse"
Omgivende temperatur under drift	-17 °C ... 60 °C(1 °F ... 140 °F)
Opbevaringstemperatur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Batteriets temperatur ved start af ladning	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Forberedelse af arbejdet

ADVARSEL

Fare for personskader på grund af utilsigtet start!

Før isætning af batteriet skal du kontrollere, at det tilhørende produkt er slukket.
Fjern batteriet fra maskinen, inden du foretager indstillinger eller skifter tilbehørsdele på den.

Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet.

5.1 Opladning af batteri

1. Læs brugsanvisningen til laderen før opladning.
2. Vær opmærksom på, at kontakterne på batteriet og laderen er rene og tørre.
3. Oplad batteriet i en godkendt lader. 115

5.2 Isætning af batteri

ADVARSEL

Fare for personskader på grund af kortslutning eller batteri, der falder på gulvet!

Før isætning af batteriet skal du kontrollere, at batteriets kontakter og kontakterne på produktet er fri for fremmedlegemer.
- Kontrollér, at batteriet altid går korrekt i indgreb.

1. Lad batteriet helt op før første ibrugtagning.
2. Skub batteriet ind i produktet, indtil det går hørbart i indgreb.
3. Kontrollér, at batteriet er sat korrekt i.

1. Tryk på batteriets frigøringsknap.
2. Træk batteriet ud af produktet.

5.4 Montering af sidegreb

1. Drej på grebet for at løsne sidegrebets holder (spændebånd). Skub holderen (spændebånd) på forfra over den selvspændende borepatron frem til den dertil beregnede not.
2. Anbring sidegrebet i den ønskede position.
3. Drej på grebet for at spænde sidegrebets holder (spændebånd).

5.5 Isætning af indsatsværktøj

1. Kontrollér, at indsatsværktøjets indstiksende er ren. Rengør om nødvendigt indstiksenden.
2. Åbn den selvspændende borepatron.
3. Før indsatsværktøjet ind i den selvspændende borepatron, og spænd den selvspændende borepatron, indtil du hører flere klik.
4. Kontrollér, at indsatsværktøjet sidder godt fast.

5.6 Udtagning af indsatsværktøj

1. Åbn den selvspændende borepatron.
   Hvis patronen kan ikke åbnes, kan du gøre brug af den medfølgende hagenøgle.
2. Træk indsatsværktøjet ud af den selvspændende borepatron.

5.7 Faldsikring

ADVARSEL

Fare for personskader som følge af nedfaldende værktøj og/eller tilbehør!

• Anvend kun den Hilti-værktøjssikkerhedsline, som er beregnet til dit produkt.
• Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug.
  Fastgør aldrig en værktøjssikkerhedsline i en bæltekrog. Anvend ikke en bæltekrog til at løfte produktet.

Overhold nationale retningslinjer for opgaver i højden.

Brug kun en kombination af Hilti faldsikringen #2293133 og Hilti værktøjslinen #2261970 som nedstyrtningsikring for dette produkt.

• Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert.
  Fastgør den ene karabinhage på værktøjslinen til faldsikringen og den anden karabinhage til en bærende struktur. Kontrollér, at begge karabinhager sidder sikkert.

Overhold brugsanvisningerne for Hilti faldsikringen og Hilti værktøjslinen.

6 Betjening

Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet.

6.1 Valg af gear 4

▶ Vælg gear.
▶ Gearvælgeren kan kun betjenes, när motoren er standset.

6.2 Indstilling af højre-/venstreløb 3

• Indstil den ønskede omdrejningsretning på omskifteren til valg af højre-/venstreløb.
  En spærre forhindrer skift af omdrejningsretning, når maskinen er i gang. Når omskifteren til valg af højre-/venstreløb står i midterpositionen, er afbryderen blokeret (startspærre).

6.3 Tænding

▶ Tryk på afbryderen.
- Alt efter trykstyrke indstilles omdrejningstallet trinløst op til det maksimale omdrejningstal.

6.4 Boring

1. Indstil momentindstillingsringen på symbolet.
2. Indstil omskifteren til valg af højre-/venstreløb til højreløb.

6.5 Skruning

1. Indstil det nødvendige moment på momentindstillingsringen.
2. Indstil den ønskede omdrejningsretning på omskifteren til valg af højre-/venstreløb.

6.6 Frakobling

▶ Slip afbryderen.

Fjern altid batteriet før alle pleje- og vedligeholdelsesarbejder!

Pleje af produktet

• Fjern fastsiddende snavs med forsigtighed.
• Eventuelle ventilationsåbninger skal rengøres forsigtigt med en tør, blød børste.
• Rengør kun huset med en hårdt opvredet klud.
• Anvend en ren, tør klud til rengøring af produktets kontakter.

Pleje af Li-ion-batterier

• Anvend aldrig et batteri med tilstoppede ventilationsåbninger. Rengør forsigtigt ventilationsåbningerne med en tør, blød børste.
• Undgå, at batteriet unødigt udsættes for støv og snavs. Udsæt aldrig batteriet for høj fugtighed (f.eks. dyppe det i vand eller lade det stå ude i regnvejr).

Hvis et batteri er blevet gennemvådt, skal det behandles som et beskadiget batteri. Isoler det i en ikke-brændbar beholder, og kontakt Hilti Service.

- Hold batteriet frit for udefrakommende olie og fedt. Lad ikke unødigt støv og snavs samle sig på batteriet. Rengør batteriet med en tør, blød børste eller en ren, tør klud.

Fare for elektrisk stød! Fagmæssigt ukorrekte reparationer på elektriske dele kan medføre alvorlige personskader og forbrændinger.

▶ Reparationer på eldelene må kun udføres af en elektriker.

• Kontrollér regelmæssigt alle synlige dele for skader og betjeningselementerne for fejlfri funktion.
• Anvend ikke produktet i tilfælde af beskadigelse og/eller funktionsfejl. Få omgående produktet repareret af Hilti Service.
• Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontrollér dem for fejlfri funktion.

Anvend kun originale reservedele, forbrugsmaterialer og tilbehørsdele af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group

Transport af batteridrevne værktøjer og batterier

FORSIGTIG

Utilsigtet start ved transport!

▶ Transportér altid dine produkter uden isat batteri!

▶ Tag batteriet/batterierne af.
- Transportér aldrig batterier liggende løst og ubeskyttet. Under transporten bør batterierne beskyttes mod hårde slag og vibrationer og isoleres fra enhver form for ledende materialer eller andre batterier, så de ikke kommer i kontakt med andre batteripoler og forårsager en kortslutning. Overhold de lokale transportforskrifter for batterier.
▶ Batterier må ikke sendes med posten. Henvend dig til et transportfirma, hvis du ønsker at sende ubeskadigede batterier.
- Kontrollér produktet og batterierne for skader hver gang før brug og før og efter længere transport.

Opbevaring af batteridrevne værktøjer og batterier

ADVARSEL

Utilsigt beskadigelse på grund af defekte eller utætte batterier!

▶ Opbevar altid dine produkter uden isat batteri!

• Opbevar produkt og batterier køligt og tørt. Overhold de temperaturgrænser, der fremgår af de tekniske data. 116
• Opbevar ikke batterier i laderen. Tag batteriet ud af laderen, når opladningen er gennemført.
• Opbevar aldrig batterier i direkte sollys, på varmekilder eller i et vindue.
• Opbevar produkt og batterier utilgængeligt for børn og uvedkommende personer.
• Kontrollér produktet og batterierne for skader hver gang før brug og før og efter længere tids opbevaring.

9 Fejlafhjælpning

Vær opmærksom på batteriets statusindikator ved alle fejl. Se kapitlet Li-ion-batteriets indikatorer.

Ved fejl, som ikke fremgår af denne tabel, eller som du ikke selv kan afhjælpe, beder vi dig om at kontakte Hilti Service.

Fejl Mulig årsag Løsning
Produktet fungerer ikke.	Batteriet er ikke korrekt isat.	► Bring batteriet i indgreb med et hørbart klik.
	Batteriet er afladet. ► Udskift batteriet, og oplad det tomme batteri.
Batteriets lysdioder viser in-genting	Batteriet er defekt.	► Kontakt Hilti Service.
Tænd/sluk-knappen kan ikke trykkes ned eller er blokeret.	Omskifteren til valg af højre-/venstreløb er i midterposition.	► Tryk omskifteren til valg af højre-/venstreløb til højre eller venstre.
Batteriet aflades hurtigere end normalt.	Meget lav omgivende temperatur.	► Lad batteriet varme langsomt op til rumtemperatur.
Batteriet går ikke i indgreb med et tydeligt klik.	Låsetapperne på batteriet er be-skidte.	► Rengør holdetapperne, og bring batteriet i indgreb i arbejdsposition.
Kraftig varmeudvikling i pro-duktet eller batteriet.	Elektrisk fejl. ► Sluk omgående produktet, tag batteriet ud, hold øje med det, lad det køle af, og kontakt Hi Service.
	Produktet er overbelastet (anven-delsesgrænse overskredet).	► Kontrollér effektoplysningerne for dit produkt før alle opgaver Se Tekniske data.

10 Bortskaffelse

ADVARSEL

Fare for personskader på grund af ukorrekt bortskaffelse! Sundhedsfare på grund af udtrængen af gasser eller væsker.

▶ Beskadigede batterier må under ingen omstændigheder sendes!
▶ Tildæk kontakterne med et ikke-ledende materiale, så kortslutninger undgås.
Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem.
Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma.

Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal dog sorteres, før de kan genvindes. I mange lande kan du aflevere dine udtjente produkter til Hilti, som derefter genvinder dem. Spørg Hiltis kundeservice eller din forhandler.

- Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt husholdingsaffald!

11 Producentgaranti

Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hiltipartner.

12 Yderligere oplysninger

Tilbehør, systemprodukter og yderligere oplysninger om dit produkt finder du her.

China RoHS II

Declaration of Cor

Proposal cord

Denne tabel gælder for det kinesiske marked.

13 Hilti Lithium-ion-batterier

Henvisninger vedrørende sikkerhed og anvendelse

I denne dokumentation anvendes begrebet batteri for genopladelige Hilti lithium-ion-batterier, i hvilket flere lithium-ion-celler er forbundet. De er beregnet til Hilti-elværktøjer og må kun anvendes sammen med disse. Anvend kun originale Hilti-batterier!

Beskrivelse

Hilti-batterier forsynet med cellestyring og cellebeskyttelsessystemer.

Batterierne består af celler, som indeholder lithium-ion-akkumulatormaterialer, som muliggør en høj specifik energitæthed. Li-Ion-celler kendetegnes af en meget lille memory-effekt, men er meget følsom over for slag, dybafladning og højere temperaturer.

De godkendte produkter til Hilti-batterier finder du i din Hilti Store eller på: www.hilti.group

Sikkerhed

Overhold følgende sikkerhedsforanstaltninger for sikker håndtering og brug af Li-ion-batterier. I modsat fald kan det medføre hudirritation, alvorlige ætsningsskader, kemiske forbrændinger, brand og/eller eksplosion.
- Batterier skal behandles forsigtigt for at undgå beskadigelser og udslip af meget sundhedsskadelige væsker!
- Batterier må under ingen omstændigheder modificeres eller manipuleres!
▶ Batterierne må ikke adskilles, klemmes, opvarmes til over 80 °C eller brændes.
- Anvend og oplad ikke batterier, som har fået stød eller på anden vis er blevet beskadiget. Kontrollér regelmæssigt dine batterier for tegn på skader.
- Anvend aldrig genbrugte eller reparerede batterier.
- Anvend aldrig batteriet eller et batteridrevet elværktøj som slagværktøj.

HILTI

Udsæt aldrig batterier for direkte solstråling, høj temperatur, gnister eller åben ild. Det kan medføre eksplosion.
- Berør ikke batteripolerne med dine fingre, værktøj, smykker eller andre elektrisk ledende genstande. Det kan beskadige batteriet og medføre personskader og materielle skader.
- Hold batterier på sikker afstand af regn, fugt og væsker. Indtrængende fugt kan medføre kortslutninger, elektrisk stød, forbrændinger, brand og eksplosion.
Brug kun ladere og elværktøj, der er beregnet til denne batteritype. Overhold i den forbindelse oplysningerne i de tilhørende brugsanvisninger.
- Anvend og opbevar ikke batteriet i eksplosionsfarlige omgivelser.
Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Anbring batteriet på et overskueligt, ikke-brændbart sted med tilstrækkelig afstand til brændbare materialer. Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Følg anvisningerne i kapitlet Foranstaltninger ved batteribrand.

Sådan gør du, hvis batterier er blevet beskadiget

• Kontakt altid Hilti Service, när et batteri er blevet beskadiget.
• Anvend aldrig batterier, som lækker væske.
  Undgå direkte øjen- og/eller hudkontakt ved lækkende batterivæske. Brug altid beskyttelseshandsker og beskyttelsesbriller ved håndtering af batterivæske.
  Anvend et dertil godkendt kemisk rengøringsmiddel til at fjerne den lækkede batterivæske. Overhold de lokale rengøringsforskrifter for batterivæske.
  Læg et defekt batteri i en ikke-brændbar beholder, og dæk det til med tørt sand, kridtpulver (CaCO3) eller silikat (vermiculit). Luk derefter låget, så det er lufttæt, og opbevar beholderen på sikker afstand af brandfarlige gasser, væsker eller genstande.
  Bortskaf beholderen hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. Overhold de lokale transportforskrifter for beskadigede batterier!

Sådan gør du, hvis batterier ikke længere fungerer

Vær opmærksom på unormal batterifunktion, f.eks. fejlagtig opladning eller usædvanligt lange opladningstider, mærkbart effekttab, usædvanlige LED-aktiviteter eller udstrømmende væsker. Disse er tegn på et internt problem.
Hvis du har mistanke om et internt batteriproblem, skal du kontakte din Hilti Service.
Hvis batteriet ikke længere fungerer, hvis batteriet ikke længere kan oplades, eller hvis det lækker væske, skal det bortskaffes. Se kapitlet Vedligeholdelse og bortskaffelse.

Fare på grund af batteribrand! Et brændende batteri frigiver farlige og eksplosionsfarlige væsker og dampe, som kan medføre ætsningsskader, forbrændinger eller eksplosioner.

▶ Bær personlige værnemidler, hvis du bekæmper en batteribrand.

• Sørg for tilstrækkelig ventilation, så farlige og eksplosionsfarlige dampe kan forsvinde.
• Forlad omgående rummet ved intensiv røgudvikling.
  ▶ Søg læge, hvis du oplever irritation af luftvejene.
• Kontakt brandvæsnet, inden du påbegynder slukning.
  Bekæmp kun batteribrande med vand fra størst mulig afstand. Pulverslukker og brandslukningstæpper har ingen virkning ved lithium-ion-batterier. Brande i omgivelserne kan bekæmpes med traditionelle slukningsmidler.
  Forsøg ikke at flytte store mængder brændende batterier. Fjern ikke-kontaminerede materialer fra de nærmeste omgivelser for på denne måde at isolere de pågældende batterier.

I tilfælde af et batteri, som ikke lader sig afkøle, som ryger, eller som brænder:

Tag batteriet op med en skovl, og kom det i en spand med vand. På grund af vandets kølende virkning hæmmes branden i at sprede sig til battericeller, der endnu ikke har nået den kritiske antændelsestemperatur.
Lad batteriet blive i spanden i mindst 24 timer, indtil det er fuldstændig afkølet.
Se kapitlet Sådan gør du, hvis batterier er blevet beskadiget.

Oplysninger om transport og opbevaring

▶ Omgivende driftstemperatur mellem -17 °C og +60 °C.
▶ Opbevaringstemperatur mellem -20 °C og +40 °C.
- Opbevar ikke batterier på laderen. Tag batteriet ud af laderen, når opladningen er gennemført.

• Opbevar batterier så køligt og tørt som muligt. En kølig opbevaring forlænger batteriets driftstid. Opbevar aldrig batterier i direkte sollys, på radiatorer eller i et vindue.
  ▶ Batterier må ikke sendes med posten. Henvend dig til et transportfirma, hvis du ønsker at sende ubeskadigede batterier.
• Transportér aldrig batterier liggende løst og ubeskyttet. Under transporten bør batterierne beskyttes mod hårde slag og vibrationer og isoleres fra enhver form for ledende materialer eller andre batterier, så de ikke kommer i kontakt med andre batteripoler og forårsager en kortslutning. Overhold de lokale transportforskrifter for batterier.

• Sørg for, at batteriet er tørt og fri for olie og fedt. Undgå unødigt støv eller snavs på batteriet. Rengør batteriet med en tør, blød pensel eller en ren, tør klud.
  Brug ikke batteriet med tilstoppede luftindtag. Rengør forsigtigt ventilationsåbningerne med en tør, blød børste.
• Sørg for, at der ikke trænger fremmedlegemer ind i batteriet.
  Lad ikke fugt trænge ind i batteriet. Hvis der er trængt fugt ind i batteriet, skal det behandles som et beskadiget batteri og isoleres i en ikke-brændbar beholder.
  Se kapitlet Sådan gør du, hvis batterier er blevet beskadiget.

Som følge af ukorrekt bortskaffelse kan der opstå sundhedsfare på grund af lækkende gasser eller væsker. Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. Overhold de lokale transportforskrifter for beskadigede batterier!

▶ Batterier må ikke bortskaffes som almindeligt affald.

Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem. Tildæk kontakterne med et ikke-ledende materiale, så kortslutninger undgås.

Originalbruksanvisning

Innehåll

1.3.1 Symboler på produkten

1.2.1 Farehenvisninger

Følgende symboler kan forekomme på produktet:

Ladetilstanden samt eventuelle feil indikeres også hele tiden så lenge det tilkoblede produktet er slått på.

Tilstand Betydning
Fire (4) lysdioder (LED) lyser konstant grønt Ladetilstand: 100 % til 71 %
Tre (3) lysdioder (LED) lyser konstant grønt Ladetilstand: 70 % til 51 %
To (2) lysdioder (LED) lyser konstant grønt Ladetilstand: 50 % til 26 %
Én (1) lysdiode (LED) lyser konstant grønt Ladetilstand: 25 % til 10 %
Én (1) lysdiode (LED) blinker langsomt grønt Ladetilstand: < 10 %
Én (1) lysdiode (LED) blinker raskt grønt Li-ion-batteriet er helt utladet. Lad batteriet.Hvis lysdioden fortsatt blinker raskt etter atbatteriet er ladet, kontakter duHiltiservice.
Én (1) lysdiode (LED) blinker raskt gult Li-ion-batteriet eller det tilkoblede produktet eroverbelastet, for varmt eller for kaldt eller detforeligger en annen feil.Bring produktet og batteriet til anbefalt arbeidstemperatur, og ikke overbelast produktet når dubruker det.Hvis meldingen vedvarer, kontakter duHiltiservice.
Én (1) lysdiode (LED) lyser gult	Li-ion-batteriet og det tilkoblede produktet erkompatible. KontaktHiltiservice.
Én (1) lysdiode (LED) blinker raskt rødt	Li-ion-batteriet er sperret og kan ikke lengerbrukes. KontaktHiltiservice.

ikke

▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.

Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service.

Vær oppmerksom ved all unormal batteriatferd som f.eks. feillading, uvanlig lang ladetid, merkbart redusert ytelse, uvanlige LED-aktiviteter eller væskelekkasje. Alt dette er tegn på et internt problem.
Hvis du har mistanke om et internt batteriproblem, må du kontakte Hilti service.
Hvis batteriet ikke virker lenger, ikke kan lades opp eller det renner ut væske, må du kassere det. Se kapittelet Vedlikehold og kassering.
