LIETOŠANAS INSTRUKCIJA SF 8M-22 02 HILTI

Iv Originālā lietošanas instrukcija 180

It Originali naudojimo instrukcija 195

Originālā lietošanas instrukcija

Saturs

1 Informācija par lietošanas instrukciju 181

1.1 Par šo lietošanas instrukciju 181

1.2 Apzīmējumu skaidrojums 181

1.3 Simboli atkaribā no izstrādājuma 182

2 Drošiba 182

2.1 Vispārīgi drošības norādījumi par darbu ar elektroiekārtām 182

2.2 Drošības norādījumi darbam ar urbjmašīnām 184

2.3 Papildu drošības norādījumi par skrūvēšanas iekārtu 185

2.4 Akumulatoru pareiza lietošana un apkope 185

3 Apraksts 186

3.1 Izstrādājuma pārskats 1 186

3.2 Nosacijumiem atbilstiga lietošana 186

3.3 Piegādes komplektācija 187

3.4 Litija jonu akumulatora indikācija 187

4 Urbjmašina / skrūvēšanas iekārta 188

4.1 Akumulators 188

5 Sagatavošanās darbam 188

5.1 Akumulatora uzlādēšana 188

5.2 Akumulatora ievietošana 189

5.3 Akumulatora iznemšana 189

5.4 Sānu roktura montāža 2 189

5.5 Maināmā instrumenta ievietošana 189

5.6 Maināmā instrumenta izņemšana 189

5.7 Nodrošinājums pret kritienu 189

6 Lietošana 190

6.1 Pārnesuma izvēle 4 190

6.2 Labā / kreisā rotācijas virziena pārslēgšana 3 190

6.3 leslēgšana 190

6.4 Urbšana 190
6.5 Skrūvēšana 190
6.6 Izslēgšana 190
7 Apkope un uzturēšana 190
8 Transportēšana un uzglabāšana 191
9 Traucējumu novēršana 191
10 Nokalpojušo iekārtu utilizācija 192
11 Ražotāja garantija 192
12 Papildu informacija 192
13 Hilti litija jonu akumulatori 193

1 Informācija par lietošanas instrukciju

• Brīdinājums! Pirms sākt izstrādājuma lietošanu, pārliecinieties, ka ir izlasīta un saprasta izstrādājumam pievienotā lietošanas instrukcija, ieskaitot pamācības, drošības norādījumus un brīdinājumus, attēlus un specifikācijas. Īpaši rūpīgi iepazīstieties ar pamācībām, drošības norādījumiem un brīdinājumiem, attēliem un specifikācijām, kā arī sastāvdaļām un funkcijām. Neievērošanas gadījumā pastāv elektriskās strāvas trieciena, aizdegšanās, smagu vai nāvējošu traumu risks. Rūpīgi uzglabājiet lietošanas instrukciju, ieskaitot visas pamācības, drošības norādījumus un brīdinājumus, turpmākai izmantošanai.
• HILSTI izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstīgi apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.
• Pievienotā lietošanas instrukcija atbilst aktuālajam tehnikas attīstības līmenim tās sagatavošanas brīdī. Aktuālā versija vienmēr ir pieejama tiešsaistē, Hilti izstrādājumu lapā. Lai tai pieklūtu izmantojiet šajā lietošanas instrukcijā iekļauto saiti vai kvadrātkodu, kas apzīmēts ar simbolu 📋.
• Lietošanas instrukcijai vienmēr jābūt ērti pieejamai izstrādājuma tuvumā. Vienmēr pievienojiet lietošanas instrukciju izstrādājumam, ja tas tiek nodots citai personali.

1.2 Apzimējumu skaidrojums

1.2.1 Brīdinājumi

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:

BİSTAMI!

BİSTAMI!!

▶ Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.

BRĪDINĀJUMS!

BRĪDINĀJUMS!!

▶ Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.

IEVĚROT PIESARDZĪBU!

UZMANIBU!!

Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Simboli lietošanas instrukcijā

Šajā lietošanas instrukcijā tiek izmantoti šādi simboli:

	levērojiet lietošanas instrukciju
	Norādījumi par lietošanu un cita noderīga informācija
	Norāde
	Rīcība ar otrreiz pārstrādājamiem materiāliem
	Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.
	Hilti Litija jonu akumulators
	Hilti Lādētājs

1.2.3 Attēlos lietotie simboli

Attēlos tiek lietoti šādi simboli:

2	Šie skaitlì norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
3	Numerācija attēlos norāda uz svarīgām darbībām vai detaļām, kas ir svarīgas noteiktām darbībām. Tekstā šīs darbības vai detaļas ir izceltas, apzīmējot ar atbilstošiem numuriem, piemēram, (3).
11	Pozīciju numuri tiek lietoti attēlā Pārskats un norāda uz leģendas numuriem sadaļā Izstrādājuma pārskats.
!	Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkaribā no izstrādājuma

1.3.1 Simboli uz izstrādājuma

Uz izstrādājuma var tikt lietoti šādi simboli:

	Urbšana bez triecienu funkcijas
	Līdzstrāva
	Apgriezienu skaits minūtē
	Nominālais apgriezienu skaits tukšgaitā
	Diametrs
	Izstrādājums atbalsta tehnoloģiju NFC, kas ir saderīga ar iOS un Android platformām.
Li-Ion	Litija jonu akumulators
	Nekādā gadījumā nesitiet pa akumulatoru ne ar kādiem priekšmetiem un nelietojiet akumulatoru kā instrumentu sišanai.
	Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
	Lietojamā Hilti litija jonu akumulatoru sērija. Nemiet vērā informāciju, kas iekļauta nodalā Nosacījumiem atbilstīga lietošana.
	Ja uz izstrādājuma tas ir norādīts, šī sertifikācijas iestāde ir sertificējusi izstrādājumu laišanai apritē ASV un Kanādas tirgū saskaņā ar spēkā esošajiem standartiem.

2 Drošība

2.1 Vispārīgi drošības norādījumi par darbu ar elektroiekārtām

⚠ BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehniskajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai.

Drošības norādījumos lietotais apzīmējums "elektroiekārta" attiecas uz iekārtām ar tikla barošanu (ar barošanas kabeli) vai iekārtām ar barošanu no akumulatora (bez kabela).

Drošība darba vietā

Uzturiet darba vietā tīrību un kārtību un nodrošiniet labu apgaismojumu. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
Nestrādājiet ar elektroiekārtu sprādzienbīstamā vidē, kur atrodas uzliesmojoši škidrumi, gāzes vai putekļi. Darbības laikā elektroiekārtas mēdz dzirksteļot, un tas var izraisīt viegli uzliesmojošu putekļu vai tvaiku aizdegšanos.
Lietojot elektroiekārtu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār iekārtu.

Elektrodrošība

Elektroiekārtas kontaktdakšai jāatbilst elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Kopā ar elektroiekārtām, kurām ir aizsargzemējums, nedrikst lietot adapteru spraudnus. Neizmainītas konstrukcijas kontaktdakša, kas atbilst kontaktligzdai, lauj samazināt elektrošoka risku.
Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks sanemt elektrisko triecienu.
▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu.
Nenesiet un nepakariniet elektroiekārtu aiz barošanas kabela un neraujiet aiz kabela, ja vēlaties atvienot iekārtu no elektrotikla kontaktligzdas. Sargājiet barošanas kabeli no karstuma, ellas, asām škautnēm vai kustīgām detalām. Bojāts vai sapiņķerējies barošanas kabelis var klūt par cēloni elektrošokam.
Darbinot elektroiekārtu ārpus telpām, izmantojiet tās pievienošanai vienīgi tādus pagarinātājkabelus, kas ir paredzēti lietošanai brīvā dabā. Lietojot elektrokabeli, kas ir piemērots darbam ārpus telpām, samazinās elektrošoka risks.
Ja elektroiekārtas izmantošana slapjā vidē ir obligāti nepieciešama, lietojiet bojājumstrāvas aizsargslēdzi. Bojājumstrāvas aizsargslēdža lietošana samazina elektrošoka risku.

Personīgā drošība

Strādājiet ar elektroiekārtu uzmanīgi, darba laikā saglabājiet paškontroli un rīkojieties saskaṇā ar veselo saprātu. Ar elektroiekārtu nedrīkst strādāt personas, kas ir nogurušas vai atrodas narkotiku, alkohola vai medikamentu ietekmē. Mirklis neuzmanības, strādājot ar elektroiekārtu, var novest pie nopietnām traumām.
- Izmantojiet individuālos aizsardzības līdzekļus un darba laikā vienmēr valkājiet aizsargbrilles. Individuālo aizsardzības līdzekļu (putekļu aizsargmaskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā darba raksturam Įauj izvairīties no savainojumiem.
▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms pievienošanas elektrotīklam, akumulatora ievietošanas, elektroiekārtas satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta. Ja elektroiekārtas pārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta elektroiekārta tiek pievienota elektrotīklam, var notikt nelaimes gadījums.
- Pirms elektroiekārtas ieslēgšanas jānoņem visi regulēšanas piederumi un uzgriežņu atslēgas. Regulēšanas piederumi vai uzgriežņu atslēga, kas iekārtas ieslēgšanas brīdī atrodas iekārtā, var radīt traumas.
- Izvairieties no nedabiskām pozām. Darba laikā vienmēr saglabājiet līdzsvaru un nodrošinieties pret paslīdēšanu. Tas atvieglos elektroiekārtas vadību neparedzētās situācijās.
- Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus iekārtas kustīgajām daļām. Vaļigas drēbes, rotaslietas un gari mati var iekerties iekārtas kustīgajās daļās.
Ja elektroiekārtas konstrukcija ľauj pievienot putekļu nosūkšanas vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un tiktu darbināta pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi.
▶ Nezaudējiet modrību un neatkāpieties no elektroiekārtu lietošanas drošības noteikumu ievērošanas arī tad, ja lietojat attiecīgo elektroiekārtu bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām.

Elektroiekārtas lietošana un apkope

Nepārslogojiet elektroiekārtu. Katram darbam izvēlieties piemērotu iekārtu. Elektroiekārta darbosies labāk un drošāk pie nominālās slodzes.

HILTI

▶ Nelietojiet elektroiekārtu, ja ir bojāts tās slēdzis. Elektroiekārta, ko nevar ieslēgt un izslēgt, ir bīstama un nekavējoties jānodod remontā.
- Pirms iestatijumu veikšanas, aprīkojuma daļu nomaiņas vai iekārtas novietošanas uzglabāšanā atvienojiet kontaktdakšu no elektrotīkla un/vai noņemiet noņemamo akumulatoru. Šādi jūs novērsīsiet elektroiekārtas nejaušas ieslēgšanās risku.
Elektroiekārtu, kas netiek darbināta, uzglabājiet piemērotā vietā. Neļaujiet lietot iekārtu personām, kas nav iepazinušās ar tās funkcijām un izlasījušas šo lietošanas instrukciju. Ja elektroiekārtu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Rūpīgi veiciet elektroiekārtu un to piederumu apkopi. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un neķeras un vai kāda no daļām nav salauzta vai bojāta un tādējādi netraucē elektroiekārtas nevainojamu darbību. Raugieties, lai pirms iekārtas lietošanas tiktu nomainītas vai saremontētas bojātās daļas. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroiekārtām nav nodrošināta pareiza apkope.
Griezējinstrumentiem vienmēr jābūt uzasinātiem un tīriem. Rūpīgi kopti griezējinstrumenti ar asām škautnēm retāk iestrēgst un ir vieglāk vadāmi.
Lietojiet elektroiekārtu, piederumus, maināmos instrumentus utt. saskaņā ar šiem norādījumiem. Jāņem vērā arī konkrētie darba apstākļi un veicamās operācijas īpatnības. Elektroiekārtu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var izraisīt neparedzamas sekas.
- Raugieties, lai rokturu un satveršanas virsmas būtu sausas, tīras, nenotraipītas ar ellù un smērvielām. Ja rokturu vai satveršanas virsmas ir slidenas, nav iespējama droša elektroiekārtas vadība un kontrole neparedzamās situācijās.

Ar akumulatoru darbināmas iekārtas lietošana un apkope

Akumulatora uzlādei jālieto tikai ražotāja ieteiktie lādētāji. Noteikta veida akumulatoriem paredzēts lādētājs klūst ugunsbīstams, ja to izmanto ar cita veida akumulatoriem.
- Izmantojiet elektroiekārtas barošanai tikai tai paredzētos akumulatorus. Cita tipa akumulatoru lietošana var izraisīt iekārtas un/vai akumulatora aizdegšanos.
Laikā, kad akumulators ir atvienots no iekārtas, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īssavienojumu. Ja starp akumulatora kontaktiem rodas īssavienojums, tas var sadegt vai klūt par ugunsgrēka cēloni.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrums. Nepieļaujiet tā noklūšanu uz ādas. Ja tas tomēr nejauši ir noticis, noskalojiet ar ūdeni. Ja škīdrums ieklūst acīs, izskalojiet acis un nekavējoties vērsieties pie ārsta. No akumulatora izplūdušais škīdrums var izraisīt ādas kairinājumu vai apdegumus.
▶ Nelietojiet bojātus vai modificētus akumulatorus. Bojāti vai modificēti akumulatori var radīt neparedzamas situācijas un izraisīt ugunsgrēku, eksploziju vai traumas.
▶ Nepakļaujiet akumulatoru uguns vai augstas temperatūras iedarbībai. Uguns vai temperatūra virs 130 °C (265 °F) var izraisīt eksploziju.
▶ levērojiet norādījumus par akumulatora lādēšanu un nekad nelādējiet akumulatoru vai ar akumulatoru darbināmo iekārtu ārpus lietošanas instrukcijā norādītā temperatūras diapazona. Nepareiza lādēšana vai pieļaujamā temperatūras diapazona pārsniegšana var sabojāt akumulatoru un palielināt aizdegšanās risku.

Serviss

Uzdodiet elektroiekārtas remontu veikt tikai kvalificētam personālam, kas izmanto vienīgi originālās rezerves dalas. Tikai tā ir iespējams saglabāt iekārtas funkcionālo drošību.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkopi. Jebkādus akumulatoru apkopes darbus drīkst veikt tikai ražotājs vai atbilstīgi pilnvarots klientu apkalpošanas dienesta.

2.2 Drošības norādījumi darbam ar urbjmašinām

Drošības norādījumi visiem darbiem

▶ Lietojiet papildu rokturi. Kontroles zudums var klūt par cēloni traumām.
Ja darba laikā pastāv iespēja, ka elektroiekārtā nostiprinātais instruments vai skrūves var nonākt saskarē ar apslēptiem elektriskajiem vadiem, vienmēr satveriet iekārtu aiz izolētajām rokturu virsmām. Saskaroties ar spriegumam pieslēgtiem vadiem, spriegums tiek novadīts uz iekārtas metāla daļām, radot elektrošoka risku.

Drošības norādījumi darbam ar gariem urbjiem

Nekādā gadījumā nestrādājiet ar lielāku rotācijas ātrumu, kas pārsniedz attiecīgajam urbim pieļaujamo maksimālo apgriezienu skaitu. Lielāka rotācijas ātruma gadījumā urbis, griežoties bez saskares ar apstrādājamo materiālu, var viegli saliekties un izraisīt traumas.

• Vienmēr sāciet urbšanas procesu ar mazāku apgriezienu skaitu un tikai tad, kad urbis atrodas saskarē ar apstrādājamo materiālu. Lielāka rotācijas ātruma gadījumā urbis, griežoties bez saskares ar apstrādājamo materiālu, var viegli saliekties un izraisīt traumas.
  Nespiediet urbi ar pārāk lielu spēku un raugieties, lai spiediens tiktu izdarīts tikai urbja aksiālajā virzienā. Urbji var viegli saliekties un salūzt vai izraisīt kontroles zudumu un traumas.

2.3 Papildu drošības norādījumi par skrūvēšanas iekārtu

Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvoklī.
Nekādā gadījumā nemēginiet ietekmēt izstrādājuma vai tā papildaprīkojuma funkcijas vai to pārveidot.
Pirms darba sākšanas pārbaudiet, vai darba zonā neatrodas nosegti elektrības vadi, gāzes vai ūdensapgādes caurules. lekārtas ārējās metāla daļas var izraisīt elektriskās strāvas triecienu vai izraisīt eksploziju, ja darba laikā tiek bojāti elektriskie vadi, gāzes vai ūdens caurules.
- Putekļi, kas rodas slīpēšanas, griešanas un urbšanas laikā, var saturēt bīstamas ķimikālijas. Daži piemēri: svins vai krāsas uz svina bāzes; ķieģelī, betons un citi mūra materiāli, dabīgais akmens un citi silikātus saturoši produkti; noteiktu veidu koksne, piemēram, skābardis, ozols un ķimiska apstrādāta koksne; azbests vai azbestu saturoši materiāli. Nosakiet ekspozīcijas līmeni, kam pakļauts iekārtas lietotājs un tuvumā esošās personas, vadoties pēc apstrādājamo materiālu bīstamības kategorijas. Veiciet nepieciešamos pasākumus, lai ekspozīcija nesasniegtu kaitīgu līmeni, piemēram, lietojiet putekļu nosūkšanas sistēmu vai piemērotus elpceļu aizsardzības līdzekļus. Vispārīgie ekspozīcijas ierobežošanas pasākumi ir šādi:

• darbs labi vēdināmās vietās,
• izvairīšanās no ilgstošas saskares ar putekļiem,

• puteklu novirzīšana projām no sejas un kermana,
  aizsargapgērba valkāšana un savārtītā apgērba mazgāšana arūdeni un ziepēm.

• Traumu risks, ko rada kritōši instrumenti un/vai piederumi. Pirms darba sākšanas pārbaudiet, vai akumulators un uzmontētais papildaprikojums ir kārtīgi nofiksēti.
  ▶ Nelietojiet neasus uzgałus.
  Lietojot lielus un smagus maināmos instrumentus, darbiniet iekārtu tikai ar pirmo pārnesumu. Pretējā gadījumā pastāv risks, ka izslēgšanās brīdī radīsies iekārtas bojājumi vai nelabvēlīgos apstākļos atvērsies urbja patrona.
  Lietojiet kopā ar iekārtu piegādātos papildu rokturus. Kontroles zudums var klūt par cēloni traumām. Pārliecinieties, ka papildu rokturis ir droši nofiksēts un stingri piemontēts.
  ▶ leslēdziet izstrādājumu tikai tad, kad tas ir novietots darba pozīcijā.
  Nostipriniet apstrādājamo priekšmetu. Apstrādājamā priekšmeta nostiprināšanai izmantojiet skrūvspīles vai citas fiksācijas ierīces. Šādi tas būs drošāk un stabilāk novietots nekā tad, ja to turēsiet ar roku, turklāt abas rokas būs brīvas iekārtas vadīšanai.
  Vienmēr stingri turiet iekārtu ar abām rokām aiz šim nolūkam paredzētajiem rokturiem. Raugieties, lai rokturi vienmēr būtu sausi un tīri.

• Vienmēr raugieties, lai nebūtu nosprostotas ventilācijas atveres. Ventilācijas atveru nosprostošanās var izraisīt apdegumus!
• Izvairieties no saskares ar rotējošām daļām. Traumu risks!
• Izstrādājuma lietošanas laikā valkājiet acu aizsarglīdzekļus, aizsargkīveri, dzirdes aizsarglīdzekļus un piemērotus elpcelu aizsarglīdzekļus.
• Valkājiet aizsargbrilles vai masku. Materiāla škembas var savainot kermani un acis.
  ▶ Neskatieties tieši izstrādājuma apgaismojumā (LED) un nevērsiet to pret citu cilvēku seju. Pastāv apžilbināšanas risks.
  Biežāk pārtrauciet darbu un izpildiet pirkstu vingrinājumus, kas uzlabo asinsriti. Ilgstoša darba gadījumā spēcīga vibrācija var radīt traucējumus pirkstu, roku vai plaukstas locītavu asinsvadu un nervu sistēmas funkcijās.
• Pirms novietot izstrādājumu, nogaidiet, līdz pilnībā apstājas tā kustība.
  Instrumenta nomaiñas laikā valkājiet aizsargcimdus. Saskare ar maināmo instrumentu var izraisīt grieztas traumas un apdegumus.

2.4 Akumulatoru pareiza lietošana un apkope

levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
▶ Lietojiet akumulatorus tikai tad, ja tie ir nevainojamā tehniskajā stāvokli.

HILTI

Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai Įoti kaitīgu škidrumu izplūdi!

Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!

- Akumulatorus nedrikst izjaukt, saspiest, sakarsët virs 80 °C (176 °F) vai sadedzinät.

▶ Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.

▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.

Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.

Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju.

▶ Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas.

Sargājiet akumulatorus no lietus un mitruma un škīdrumiem. Mitruma ieklūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.

Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.

▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē.

Ja akumulators klüst pärāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. ħaujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Vērsieties Hilti servisā vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu".

levērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu.

Izlasiet norādījumus par Hilti litija jonu akumulatoru drošību un lietošanu, kuriem jūs varat pieklūt, noskenējot kvadrātkodu, kas apzīmēts ar simbōr.

3 Apraksts

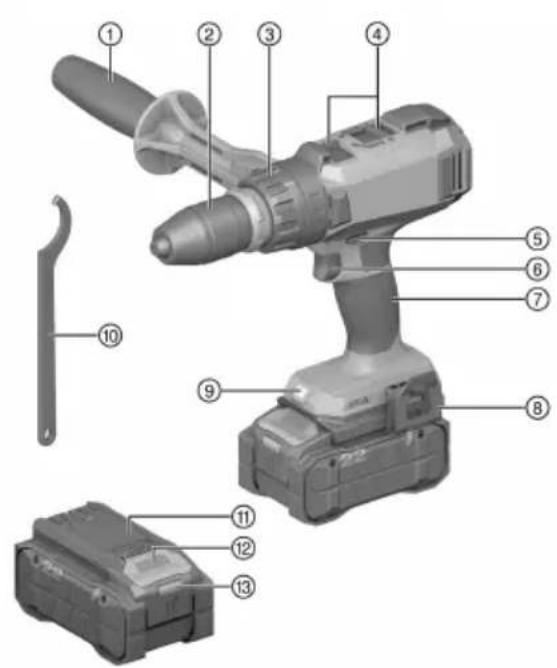

3.1 Izstrādājuma pārskats

② Ātrās fiksācijas patrona

③ Griezes momenta iestatīšana

④ Pārnesumu pārslēdzējs

⑤ Labā / kreisā rotācijas virziena pārslēdzējs ar ieslēgšanas blokēšanu

⑥ Vadības slēdzis (ar elektronisku rotācijas ātruma regulatoru)

⑦ Rokturis

⑧ Jostas ākis (opcija)

⑨ Darba zonas apgaismojums

⑩ Ākatslēga

⑪ Akumulators

⑫ Akumulatora atblokēšanas taustiņš

⑬ Akumulatora statusa indikācija

3.2 Nosacijumiem atbilstiga lietošana

Aprakstītais izstrādājums ir manuāli vadāma, ar akumulatoru darbināma urbjmaśina / skrūvēšanas iekārta. Tā ir paredzēta skrūvju ieskrūvēšanai un izskrūvēšanai, kā ari urbšanai metālā, kokā un plastmasā.

• Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron. Lai nodrošinātu optimālu darbības efektivitāti, Hilti iesaka lietot kopā ar šo izstrādājumu šajā tabulā norādītos akumulatorus.
• Lietojiet šo akumulatoru uzlādēšanai tikai šajā tabulā norādīto sēriju Hilti lādētājus.

3.3 Piegādes komplektācija

Skrūvēšanas iekārta / urbjmašīna, sānu rokturis, ākatslēga, lietošanas instrukcija

Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmek|vietnē:

www.hilti.group

3.4 Litija jonu akumulatora indikācija

Hilti litija jonu akumulatoru Nuron indikācija var informēt par akumulatora uzlādes līmeni, klūmēm un stāvokli.

3.4.1 Uzlādes līmeņa indikācija un klūmes paziņojumi

BRĪDINĀJUMS!

Traumu risks akumulatora nokrišanas gadījumā!

Ja akumulators ir ievietots un tiek nospiests atblokēšanas taustiņš, nodrošiniet, lai akumulators atkal tiktu kārtīgi nofiksēts izstrādājumā.

Lai redzētu kādu no turpmāk aprakstītajām indikācijas veidiem, īsi nospiediet akumulatora atblokēšanas taustinu.

Uzlādes līmeņa un varbūtējo traucējumu indikācija ir redzama arī pastāvīgi, kamēr izstrādājums ir ieslēgts.

Status Nozīme
Četras (4) LED konstanti deg zaļā krāsā Uzlādes	līmenis: no 100 % līdz 71 %
Trīs (3) LED konstanti deg zaļā krāsā	Uzlādes līmenis: no 70 % līdz 51 %
Divas (2) LED konstanti deg zaļā krāsā	Uzlādes līmenis: no 50 % līdz 26 %
(1) LED konstanti deg zaļā krāsā	Uzlādes līmenis: no 25 % līdz 10 %
Viena (1) LED lēni mirgo zaļā krāsā	Uzlādes līmenis: < 10 %
(1) LED ātri mirgo zaļā krāsā	Litija jonu akumulators ir pilnībā izlādējies. Uzlādē-jiet akumulatoru.Ja LED pēc akumulatora uzlādes joprojām ātri mir-go, vērsieties Hilti servisā.
(1) LED ātri mirgo dzeltenā krāsā	Litija jonu akumulators vai tam pievienotais iz-strādājums ir pārslogots, pārāk karsts vai pārāk auksts vai ir radusies cita klūme.Nodrošiniet, lai izstrādājums vai akumulators bū-tu ieteicamajā darba temperatūrā, un lietojiet iz-strādājumu tā, lai tas netiktu pārslogots.Ja indikācija nepazūd, vērsieties Hilti servisā.
Viena (1) LED konstanti deg dzeltenā krāsā	Litija jonu akumulators un ar to savienotais izstrādājums nav savā starpā saderīgi. Lūdzu, vērsieties Hilti servisā.
(1) LED ātri mirgo sarkanā krāsā	Litija jonu akumulators ir blokēts un nav lietojams. Lūdzu, vērsieties Hilti servisā.

3.4.2 Akumulatora stāvokla indikācijas

Lai apskatītu akumulatora stāvokļa indikāciju, turiet atblokēšanas taustinu nospiestu ilgāk nekā 3 sekundes. Sistēma konstatē, ka potenciālu baterijas klūmi, ko var izraisīt neatbilstīga apiešanās, piemēram, kritiens, saduršana, ārēja karstuma iedarbība utt.

Statuss Nozīme
Visas LED deg kā skrejošā gaisma, pēc tam vienakumulatoru var turpināt lietot.(1) LED konstanti deg zaļā krāsā.
Status Nozime
Visas LED deg kā skrejošā gaisma, pēc tam vien(1) LED konstanti deg dzeltenā krāsā.	Akumulatora stāvokļa informācijas nolasīšanu neizdevās pabeigt. Atkārtojiet procesu vai vērsietiesHiltiservisā.
Visas LED deg kā skrejošā gaisma, pēc tam vien(1) LED konstanti deg sarkanā krāsā.	Ja pievienoto izstrādājumu var turpināt lietot, atlikusī akumulatora kapacitāte ir mazāka nekā 50 %.Ja pievienoto izstrādājumu vairs nevar lietot, akumulators ir savu laiku nokalpojis un jānomaina pret citu. Lūdzu, vērsietiesHiltiservisā.

4 Urbjmašina / skrūvēšanas iekārta

Nominālais spriegums		21,6 V
Izstrādājuma paaudze		02
Svars bez akumulatora		2,2 kg(4,9 lb)
Apgriezienu skaits 1. pārnesums		0 apgr./min ... 365 apgr./min
	2. pārnesums	0 apgr./min ... 625 apgr./min
	3. pārnesums	0 apgr./min ...1 440 apgr./min
	4. pārnesums	0 apgr./min ...2 460 apgr./min
Urbja ∅ (mīkstai koksnei)		1,5 mm ... 32 mm
Urbja ∅ (cietai koksnei)		1,5 mm ... 20 mm
Urbja ∅ (metālam)		1,5 mm ... 20 mm

4.1 Akumulators

Akumulatora darba spriegums	21,6 V
Akumulatora svars	Skat. nodalu "Paredzētajam mērķim atbilstošs lietojums"
Apkārtējā temperatūra darbības laikā	-17 °C ... 60 °C(1 °F ... 140 °F)
Uzglabāšanas temperatūra	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akumulatora temperatūra uzlādes sākumā	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Sagatavošanās darbam

BRĪDINĀJUMS!

Traumu risks saistībā ar nejaušu iedarbināšanu!

• Pirms akumulatora ievietošanas pārliecinieties, ka attiecīgais izstrādājums ir izslēgts.
• Pirms iekārtas iestatīšanas vai piederumu nomainas izņemiet no iekārtas akumulatoru.

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

5.1 Akumulatora uzlādēšana

1. Pirms uzlādes sākšanas izlasiet lādētāja lietošanas instrukciju.
2. Raugieties, lai akumulatora un lādētāja kontaktu virsmas ir tīras un sausas.
3. Veiciet akumulatora uzlādi atbilstīgā lādētāja. 186

5.2 Akumulatora ievietošana

BRĪDINĀJUMS!

Traumu risks išsavienojuma vai akumulatora nokrišanas gadījumā!

• Pirms akumulatora ievietošanas pārliecinieties, ka uz akumulatora un izstrādājuma kontaktiem neatrodas nekādi sveškerneni.
  ▶ Pārbaudiet, vai akumulators ir droši nofiksēts.

• Pirms pirmās lietošanas pilnībā uzlādējiet akumulatoru.

• lebīdiet akumulatoru izstrādājumā, līdz tas dzirdami nofiksējas.
• Pārbaudiet, vai akumulators ir droši nofiksēts.

5.3 Akumulatora iznemšana

1. Nospiediet akumulatora atblokēšanas taustinu.
2. Izvelciet akumulatoru no iekārtas.

5.4 Sānu roktura montāža 2

1. Pagrieziet rokturi, lai atbrīvotu sānu roktura turētāju (fiksācijas lenti). No priekšpuses uzbīdiet turētāju (fiksācijas lenti) pāri ātrās fiksācijas patronai līdz tam paredzētajai rievai.
2. Novietojiet sānu rokturi nepieciešamajā pozīcijā.
3. Pagrieziet rokturi, lai nospriegotu sānu roktura turētāju (fiksācijas lenti).

5.5 Maināmā instrumenta ievietošana

1. Pārbaudiet, vai maināmā instrumenta nofiksējamais gals ir tīrs. Vajadzības gadījumā instrumenta nostiprināmais gals jānotīra.
2. Atveriet ātrās fiksācijas patronu.
3. lebīdiet maināmo instrumentu ātrās fiksācijas patronā un pagrieziet ātrās fiksācijas patronu, līdz ir sadzirdams vairākkārtējs mehānisks klikšķis.
4. Pārbaudiet maināmā instrumenta fiksāciju.

5.6 Maināmā instrumenta izņemšana

1. Atveriet ātrās fiksācijas patronu.
   ▶ Ja patronu nav iespējams atvērt, lietojiet kā palīglīdzekli komplektā iekļauto ākatslēgu.

2. Izvelciet maināmo instrumentu no ātrās fiksācijas patronas.

5.7 Nodrošinājums pret kritienu

BRĪDINĀJUMS!

Traumu risks instrumenta un/vai papildaprikojuma nokrišanas gadijumā!

▶ Lietojiet tikai jūsu izstrādājumam ieteikto Hilti instrumentu drošības virvi.
- Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts.
▶ Nenostipriniet instrumentu drošības virves pie jostas āka. Nelietojiet jostas āki izstrādājuma pacelšanai.

levērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā.

Aizsardzībai pret kritieniem lietojiet kopā ar šo izstrādājumu tikai Hilti pretnokrišanas aprīkojumu #2293133 apvienojumā ar Hilti instrumentu drošības virvi #2261970.

Nostipriniet pretnokrišanas aprīkojumu papildaprīkojumam paredzētajās montāžas atverēs. Pārbaudiet, vai fiksācija ir droša.
Nostipriniet vienu instrumentu drošības virves karabīnes āki pie pretnokrišanas aprīkojuma un otru karabīnes āki - pie nesošas konstrukcijas. Pārbaudiet, vai abi karabīnes āki ir nofiksēti droši.

levērojiet Hilti pretnokrišanas aprīkojuma un Hilti instrumentu drošības virves lietošanas instrukcijas.

6 Lietošana

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

6.1 Pārnesuma izvēle

▶ Izvēlieties pārnesumu.

▶ Pärnesumus iespējams pārslēgt tikai tad, kad iekārtas motors ir apstādināts.

6.2 Labā / kreisā rotācijas virziena pārslēgšana 3

Pārslēdziet labā / kreisā rotācijas virziena pārslēdzēju atbilstīgi nepieciešamajam rotācijas virzienam.

▶ lekšējās aizsardzības mehānisms izslēdz iespēju pārslēgt rotācijas virzienu motora darbības laikā. Vidējā pozīcijā ir blokēts vadības slēdzis (ieslēgšanas blokēšana).

6.3 leslēgšana

▶ Nospiediet vadības slēdzi.

- Rotācijas ātrums atkarībā no piespiešanas spēka tiek bez fiksētām pakāpēm iestatīts līdz maksimāla-jam apgriezienu skaitam.

6.4 Urbšana

1. Pagrieziet griezes momenta iestatīšanas gredzenu pretī simbolam.
2. lestatiet labā / kreisā rotācijas virziena pārslēdzēju uz labo rotācijas virzienu.

6.5 Skrūvēšana

1. Ar griezes momenta iestatišanas gredzenu iestatiet nepieciešamo griezes momentu.
2. lestatiet labā / kreisā rotācijas virziena pārslēdzēju atbilstīgi nepieciešamajam rotācijas virzienam.

6.6 Izslēgšana

▶ Atlaidiet vadības slēdzi.

7 Apkope un uzturēšana

BRĪDINĀJUMS!

Traumu risks ievietota akumulatora gadījumā!

- Pirms jebkādiem apkopes un tehniskā stāvokļa uzturēšanas darbiem vienmēr izņemiet akumulatoru!

Izstrādājuma kopšana

• Uzmanīgi notīriet pielipušos netīrumus.
• Ja izstrādājumam ir ventilācijas atveres, uzmanīgi iztīriet tās ar sausu, mīkstu birstīti.
• Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu.
• Izstrādājuma kontaktu tīrīšanai lietojiet tīru un sausu drāniņu.

Litija jonu akumulatoru apkope

• Nekādā gadījumā nelietojiet akumulatoru ar nosprostotām ventilācijas atverēm. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
• Nepakļaujiet akumulatoru nevajadzīgai putekļu vai netīrumu ietekmei. Nekādā gadījumā nepakļaujiet akumulatoru spēcīgam mitrumam (piemēram, nemērciet to ūdenī un neatstājiet lietū). Ja akumulators ir samircis, rīkojieties ar to tāpat, kā jūs rīkotos ar bojātu akumulatoru. levietojiet to izolētā nedegoša materiāla tvertnē un vērsieties Hilti servisā.
• Raugieties, lai akumulators nebūtu savārtīts ar nepiederīgu ellu un smērvielām. Raugieties, lai uz akumulatora nevajadzīgi neuzkrātos putekļi un netīrumi. Notīriet akumulatoru ar sausu, mīkstu birstīti vai tīru un sausu drāniņu.

Nepieskarieties akumulatora kontaktiem un neattīriet kontaktus no rūpnīcā uzklātās smērvielas.

- Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu.

Uzturēšana

BRĪDINĀJUMS!

Elektrošoka risks! Neprofesionāli veikts elektrisko daļu remonts var klūt par cēloni smagām traumām un apdegumiem.

▶ Elektrisko dalu labošanu var veikt tikai elektrības nozares speciālisti.

• Regulāri pārbaudiet visas redzamās daļas, lai pārliecinātos, ka tās nav bojātas un funkcionē nevainojami.
• Nelietojiet izstrādājumu, ja tam ir radušies bojājumi un/vai funkciju traucējumi. Nekavējoties nododiet izstrādājumu Hilti servisā remonta veikšanai.
• Pēc apkopes un remonta darbiem piemontējiet vietā visas aizsargierīces un pārbaudiet, vai tās darbojas nevainojami.

Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriğinālās rezerves daļas, patēriņa materiālus un piederumus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group

8 Transportēšana un uzglabāšana

Ar akumulatoru darbināmu iekārtu un akumulatoru transportēšana

IEVĚROT PIESARDZĪBU!

Nekontrolēta iedarbošanās transportēšanas laikā!

▶ Pirms iekārtu transportēšanas vienmēr izņemiet no tām akumulatorus!

• Iznemiet akumulatoru / akumulatorus.
  Nekādā gadījumā netransportējiet akumulatorus nenostiprinātā veidā, sabērtus kaudzē. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.
• Akumulatorus nedrikst sütit pa pastu. Ja vēlaties nosütit nebojātus akumulatorus, vērsieties sütijumu piegādes uzņēmumā.
• Pirms katras lietošanas, kā arī pēc ilgākas transportēšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

Ar akumulatoru darbināmu iekārtu un akumulatoru uzglabāšana

BRĪDINĀJUMS!

Neparedzami bojājumi bojātu vai izplūdušu akumulatoru dēl!

• Pirms iekārtu novietošanas glabāšanā vienmēr izņemiet no tām akumulatorus!
  Glabājiet izstrādājumu un akumulatorus vēsā un sausā vietā. levērojiet temperatūras robežvērtības, kas norādītas tehnisko parametru sadala. 188
  ▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr nonemiet akumulatoru no lādētāja.
  ▶ Nekad neglabājiet akumulatorus saulē, uz siltuma avotiem vai aiz stikla.
• Glabājiet izstrādājumu un akumulatorus tā, lai tiem nevarētu pieklūt bērni un nepiederošas personas.
  Pirms katras lietošanas, kā arī pēc ilgākas uzglabāšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

9 Traucējumu novēršana

Traucējumu gadījumā ṣemiet vērā akumulatora statusa indikāciju. Skat. nodaļu Litija jonu akumulatora indikācija.

Ja izstrādājuma darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.

Traucējums	lespējamais iemesls	Risinājums
lekārta nedarbojas.	Akumulators nav pilnībā iebīdīts.	▸ Nofiksējiet akumulatoru ar sadzirdamu klikšķi.
	Akumulators ir izlādējies.	▸ Nomainiet akumulatoru un uzlādējiet tukšo akumulatoru.
Traucējums lespējamais iemēsls Risinājums
Akumulatora LED indikācijas nav.	Akumulators ir bojāts.	▸ Vērsieties Hilti servisā.
leslēgšanas / izslēgšanas slē- dzi nav iespējams nospiest, respektīvi, tas ir noblokēts.	Labā / kreisā rotācijas virziena pārslēdzējs atrodas vidējā pozī- cijā.	▸ Pārvietojiet labā / kreisā rotāci- jas virziena pārslēdzēju pa labi vai pa kreisi.
Akumulators izlādējas ātrāk nekā parasti.	Łoti zema apkārtējā temperatūra.	▸ Laujiet akumulatoram pamazām sasilt līdz istabas temperatūrai.
Akumulators nenofiksējas ar sadzirdamu klikšķi.	Netīri akumulatora fiksācijas izcilņi.	▸ Notīriet fiksācijas izcilņus un nofiksējiet akumulatoru darba pozīcijā.
Izstrādājums vai akumulators spēcīgi sakarst.	Elektriskas problēmas.	▸ Nekavējoties izslēdziet iz- strādājumu, izņemiet no tā akumulatoru, vērojiet to, ľaujiet tam atdzist un vērsieties Hilti servisā.
	Izstrādājums ir pārslogots (pārsniegtas ekspluatācijas robežas).	▸ Pirms jebkādiem darbiemņemiet vērā jūsu iekārtas jauda parametrus. Skat. sadaļu "Tehniskie parametri".

10 Nokalpojušo iekārtu utilizācija

BRĪDINĀJUMS!

Traumu risks neatbilstīgas utilizācijas gadījumā! Veselības apdraudējums, izplūstot kaitīgām gāzēm un škidrumiem.

▶ Bojātus akumulatorus nav atļauts nosūtīt!
Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.
▶ Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni.
Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma.

Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī-jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdōšanas konsultanta.

▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos!

11 Ražotāja garantija

Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.

12 Papildu informācija

Papildaprīkojumu, sistēmas produktus un sīkāku informāciju par jūsu izstrādājumu var atrast šeit.

Declaration of Cor

China RoHS II

Proposal cord

Norādījumi par drošību un lietošanu

Šajā dokumentācijā ar jēdzienu "akumulators" tiek apzīmēti daudzreiz uzlādējami Hilti litija jonu akumulatori, kas sastāv no vairākiem litija jonu elementiem. Tie ir paredzēti Hilti elektroiekārtām, un tos drīkst lietot tikai kopā ar tām. Izmantojiet tikai originālos Hilti akumulatorus!

Apraksts

Hilti akumulatori ir aprikoti ar elementu kontroles un elementu aizsardzības sistēmām.

Akumulatorus veidojošie elementi satur energiju akumulējošus litija jonu materiālus, kas nodrošina lielu specifisko energijas blīvumu. Litija jonu elementi ir pakļauti ľoti nelielam atmiņas efektam, taču ľoti jutīgi reagē uz spēka iedarbību, pārmērīgu izlādi vai augstu temperatūru.

Izstrādājumus, ko atļauts lietot kopā ar Hilti akumulatoriem, jūs atradīsiet Hilti Store vai tīmekļvietnē: www.hilti.group

Drošiba

▶ levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ľoti kaitīgu škidrumu izplūdi!
Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!
- Akumulatorus nedrikst izjaukt, saspiest, sakarsët virs 80 °C vai sadedzinät.
▶ Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.
▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.

HILTI

▶ Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.
Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju.
▶ Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas.
Sargājiet akumulatorus no lietus un mitruma un škidrumiem. Mitruma ieklūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.
Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.
▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē.
Ja akumulators klūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. Laujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Rīkojieties saskaņā ar norādījumiem, kas iekļauti nodaļā Pasākumi akumulatora aizdegšanās gadījumā.

Rīcība akumulatoru bojājumu gadījumā

▶ Ja akumulators ir bojāts, vienmēr jāsazinās ar Hilti servisu.
▶ Nelietojiet akumulatoru, ja no tā izplūst škidrums.
Ja ir izplūdis škidrums, nepieļaujiet tā iekļūšanu acīs un/vai nonākšanu tiešā saskarē ar ādu. Darbojoties ar elektrolītu, vienmēr valkājiet aizsargcimdus un acu aizsardzības līdzekļus.
- Izplūdušā elektrolīta savākšanai lietojiet šim nolūkam paredzētus, sertificētus kīmiskos tīrīšanas līdzekļus. levērojiet vietējos noteikumus par attīrīšanu no elektrolīta.
▶ levietojiet bojāto akumulatoru nedegoša materiāla tvertnē un nosedziet to ar sausām smiltīm, kṛita pulveri (CaCO3) vai silikātu (vermikulītu). Pēc tam hermētiski noslēdziet tvertnes vāku un novietojiet tvertni glabāšanā vietā, kas neatrodas degošu gāzu, šķidrumu vai priekšmetu tuvumā.
Nododiet tvertni utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

Rīcība akumulatoru nedarbošanās gadījumā

• Pievērsiet uzmanību ar akumulatora lietošanu saistītām novirzēm, piemēram, neatbilstīgai uzlādei vai neparasti ilgam uzlādes laikam, jūtamam jaudas samazinājumam, īpatnībām LED indikācijā vai šķidruma izplūdei. Tās liecina par akumulatora iekšēju problēmu.
• Ja jums škiet, ka akumulatoram ir radusies iekšēja problēma, sazinieties ar Hilti servisu.
  Ja akumulators nedarbojas, to vairs nav iespējams uzlādēt vai no tā izplūst šķidrums, tas ir jāutilizē. Skat. nodalu Apkope un utilizācija.

Pasākumi akumulatora aizdegšanās gadījumā

BRÍDINÁJUMS!

Apdraudējums, ko rada akumulatora aizdegšanās! Akumulatora degšanas laikā izdalās kaitīgi un sprādzienbīstami šķidrumi un tvaiki, kas var izraisīt korozīvas traumas, apdegumus, ugunsgrēku vai eksploziju.

▶ Degoša akumulatora dzēšanas laikā valkājiet individuālo aizsargaprīkojumu.

Nodrošiniet pietiekamu ventilāciju, lai veicinātu bīstamo un eksplozīvo tvaiku aizplūšanu.
▶ Ja intensīvi izplatās dūmi, nekavējoties atstājiet telpu.
▶ Elpcelu kairinājuma gadījumā meklējiet medicīnisko palīdzību.
▶ Pirms sākt dzēšanas mēģinājumu, izsauciet ugunsdzēsējus.
Ja akumulators ir aizdedzies, dzēšanai lietojiet tikai ūdeni, no iespējami liela attāluma. Pulverveida ugunsdzēšamie līdzekļi un segas litija jonu akumulatoru degšanas gadījumā ir neefektīvi. Apkārtējā ugunsgrēka dzēšanai var izmantot parastos ugunsdzēsības līdzekļus.
▶ Nemēginiet pārvietot lielu daudzumu degošu akumulatoru. Aizvāciet no tuvākās apkārtnes neskartos materiālus, lai tādējādi izolētu degšanas skartos akumulatorus.

Gadījumā, ja akumulators neatdziest, dūmo vai deg:

ar lāpstas palīdzību paceliet to un iemetiet spainī ar ūdeni. Pateicoties ūdens dzesējošajai iedarbībai, no aizdegšanās tiek pasargāti akumulatora elementi, kas vēl nav sasnieguši kritisko temperatūru.
- Vismaz uz 24 stundām ievietojiet akumulatoru spainī, līdz tas ir pilnībā atdzisis.
▶ Skat. nodalu Rīcība akumulatoru bojājumu gadījumā.

Informācija par transportēšanu un uzglabāšanu

- Apkārtējā temperatūra robežās no -17 °C līdz +60 °C / no 1 °F līdz 140 °F.

• Uzglabāšanas temperatūra robežās no -20 °C līdz +40 °C / -4 °F līdz 104 °F.
  ▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja.
  Ja iespējams, glabājiet akumulatorus vēsā un sausā vietā. Uzglabāšana vēsumā paildzina akumulatora kalpošanas laiku. Akumulatorus nekādā gadījumā nedrīkst glabāt augstā temperatūrā, tiešos saules staros vai aiz stikla.
• Akumulatorus nedrīkst sūtīt pa pastu. Ja vēlaties nosūtīt nebojātus akumulatorus, vērsieties sūtījumu piegādes uznēmumā.
• Akumulatorus nekādā gadījumā nedrīkst transportēt nenostiprinātā veidā, sabērtus kaudzēs. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.

Apkope un utilizācija

• Raugieties, lai akumulators ir tīrs, un nepieļaujiet tā savārtīšanu ar eļļu un smērvielām. Nepieļaujiet pārmērīgu putekļu un netīrumu uzkrāšanos uz akumulatora virsmām. Notīriet akumulatoru ar sausu, mīkstu otu vai tīru un sausu drāniņu.
  Nekādā gadījumā nelietojiet akumulatoru, ja ir nosprostotas tā ventilācijas atveres. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
  ▶ Raugieties, lai akumulatora iekšienė neiekļūtu svešķermeņi.
  ▶ Nepieļaujiet mitruma iekļūšanu akumulatorā. Ja akumulatorā ir iekļuvis mitrums, tas jāuzskata par bojātu un jāizolē, ievietojot nedegoša materiāla tvertnē.

▶ Skat. nodalu Rīcība akumulatoru bojājumu gadījumā.

Ja utilizācija netiek veikta pareizā veidā, var izplūst kaitīgas gāzes un šķidrumi, kas apdraud veselību. Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!
▶ Neizmetiet akumulatorus sadzīves atkritumos.
▶ Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni. Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.

Originali naudojimo instrukcija

Turinys
