1 Andmed kasutusjuhendi kohta

1.1 Käesoleva kasutusjuhendi kohta

- Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti kõigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonide-ga. Selle eiramisel esineb elektrilöögi, tulekahju, raskete vigastuste või surma oht. Hoidke kasutusjuhend koos kõigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.

• HILSTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükki andmise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümboliga tähistatud linki või QR-koodi käesolevas kasutusjuhendis.
• Kasutusjuhend peab olema alati toote juures käeulatuses. Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS!

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST!

▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

	Järgige kasutusjuhendit
	Soovitused seadme kasutamiseks ja muu kasulik teave
	Ristviide
	Taaskasutatavate materjalide käsitsemine
	Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka
	Hilti Liitiumioonaku
	Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

2	Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
3	Numbrid joonistel tähistavad tähtsaid toiminguid või toimingute jaoks tähtsaid detaile. Tekstis tõstetakse need toimingud või detailid vastava numbri abil esile, näiteks (3).
11	Positsiooninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbrite-le toote ülevaates.
	See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Tootel olevad sümbolid

Tootel võib kasutada järgmisi sümboleid:

	Löögita puurimine
[YACS]	Alalisvool
[T748D]	pööret minutis
	Tühikäigu nimipöörete arv
	Läbimõõt
	Toote toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platvormidega.
	Liitiumioonaku
	Ärge kunagi lööge akut mingi esemega ja ärge kasutage akut kunagi löögiriistana.
[SZTD]	Ärge laske akul kunagi maha kukkuda. Ärge kasutage akut, mis on saanud löögi või on muul moel kahjustatud.
	Kasutatud Hilti Li-ioonaku seeria. Pidage kinni peatükis Nõuetekohane kasutamine esitatud juhistest.
[6S37]	Kui tootel on vastav märgis, siis on sertifitseerimisasutus toote sertifitseerinud vastavalt Ameerika Ühendriikide ja Kanada turul kehtivatele standarditele.

2 Ohutus

2.1 Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edaspidiseks kasutamiseks alles.

Ohutusjuhistes kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade või akutoitega (toitejuhtmeta) elektriliste tööriistade kohta.

Ohutus töökohal

Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht vöib pöhjustada önnetusi.

- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

Hoidke lapsed ja köik teised töökohast eemal, kui kasutate elektrilist tööriista! Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.

Elektriohutus

- Elektrilise tööriista pistik peab sobima pistikupessa. Pistiku juures ei tohi teha mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiohtu.

Vältige keha kontakti maandatud pindadega (nt toru, radiaator, pliit, külmik). Kui teie keha on maandatud, on elektrilöögi oht suurem.

- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilise tööriista sisemusse satub vett, suurendab see elektrilöögiohtu.

- Ärge kasutage ühenduskaablit elektrilise tööriista kandmiseks, riputamiseks ega pistiku stepslist väljatömbamiseks! Hoidke ühenduskaablit eemal kuumusest, ölidest, teravatest servadest ja liikuvatest osadest. Kahjustatud või keerdus ühenduskaablid suurendavad elektrilöögiohtu.

Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida tohib kasutada ka välitingimustes. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu.

Kui seadmega töötamine niiskes keskkonnas on vältimatu, kasutage rikkevoolu kaitselülitit. Rikkevoolu kaitselüliti kasutamine vähendab elektrilöögiohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ja toimige elektrilise tööriistaga töötades kaalutletult. Ärge töötage elektrilise tööriistaga, kui olete väsinud või alkoholi, narkootikumide või ravimite mõju all! Hetkeline tähelepanematus elektrilise tööriista kasutamisel võib põhjustada raskeid kehavigastusi ja varalist kahju.
  Kandke isiklikke kaitsevahendeid ja alati kaitseprille. Isiklike kaitsevahendite, nt tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine (sõltuvalt elektrilise tööriista tüübist ja kasutusalast) vähendab vigastusohtu.
  Vältige elektrilise tööriista soovimatut käivitamist! Enne elektrilise tööriista ühendamist vooluvörku ja/või elektrilise tööriista aku paigaldamist, tööriista ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud! Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvörku sisselülitatud tööriista, võib juhtuda önnetus.
  Enne elektrilise tööriista sisselülitamist eemaldage selle küljest seade- ja mutrivõtmed. Elektrilise tööriista pöörleva osa küljes olev seade- või mutrivõti võib põhjustada vigastusi.
  Vältige ebatavalist tööasendit! Võtke stabilne tööasend ja säilitage alati tasakaal. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
  Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid! Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted ja pikad juuksed võivad sattuda seadme liikuvate osade vahele.
  Kui elektrilise tööriista külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veenduge, et need ontööriistaga ühendatud ja etneid kasutatakse nõuetekohaselt. Tolmueemaldusseadise kasutamine võib vähendada tolmust tingitud ohte.
• Ärge laske tekkida petlikul turvatundel ega eirake elektrilise tööriista ohutusreegleid isegi siis, kui olete pärast paljukordset kasutamist elektrilise tööriistaga harjunud. Tähelepanematu käsitsemine võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektrilise tööriista kasutamine ja käsitsemine

• Ärge koormake seadet üle! Kasutage konkreetseks tööks sobivat elektrilist tööriista. See töötab ettenähtud jõudluspiirides tõhusamalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mille lüliti on rikkis! Elektriline tööriist, mida ei saa enam lülitist korralikult sisse ja välja lülitada, on ohtlik ning tuleb viia parandusse.
  Tõmmake enne seadme mis tahes seadetöid, tarvikute vahetamist ja seadme hoiulepanekut pistik pistikupesast välja ja/või eemaldage äravõetav aku. See ettevaatusabinõu hoiab ära seadme soovimatu käivitumise.
  Kasutusvälisel ajal hoidke elektrilist tööriista lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadme tööpõhimõtet ei tunne või ei ole lugenud käesolevaid kasutusjuhen-deid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
• Hooldage elektrilisi tööriistu ja tarvikuid korralikult. Kontrollige, kas liikuvad osad töötavad veatult ega kiilu kiini. Veenduge, et seadme osad ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Ebapiisavalt hooldatud elektrilised tööriistad põhjustavad õnnetusi.
  Hoidke lõiketarvikud teravad ja puhtad. Hästi hooldatud, teravate lõikeservadega lõiketarvikud kiiluvad harvemini kinni ja neid on lihtsam juhtida.
• Kasutage elektrilist tööriista, tarvikuid ja lisatarvikuid vastavalt nendele juhistele. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette nähtud, vöib pöhjustada ohtlikke olukordi.
  Käepidemed ja haardepinnad peavad olema kuivad, puhtad ning vabad ölist ja rasvast. Libedad käepidemed ja haardepinnad ei võimalda elektrilist tööriista ootamatutes olukordades kindlalt käsitseda ega kontrollida.

Akuga tööriista kasutamine ja käsitsemine

▶ Laadige akusid ainult tootja soovitatud laadimisseadmega. Kui teatud tüüpi aku laadimiseks ettenähtud laadimisseadet kasutatakse teist tüüpi akude laadimiseks, tekib tulekahjuoht.
- Kasutage elektrilistes tööriistades ainult ettenähtud akusid. Teist tüüpi akude kasutamine võib põhjustada vigastus- ja põlenguohtu.
Hoidke akud kasutusvälisel ajal eemal kirjaklambritest, müntidest, vötmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis vöivad aku kontaktid omavahel ühendada. Aku kontaktide vahel tekkiv lühis vöib pöhjustada põletuse vöi tulekahju.

HILTI

Väärkasutuse korral võib akuvedelik akust välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, otsige ka arstiabi. Väljavoolav akuvedelik võib põhjustada nahaärritust või põletust.
- Ärge kasutage kahjustatud ega modifitseeritud akut! Kahjustatud või modifitseeritud akud võivad käituda ettenägematult ja põhjustada tulekahju, plahvatusi või vigastusohtu.
- Ärge laske akul kokku puutuda tule ega liiga kõrge temperatuuriga! Tuli või temperatuur üle 130 °C (265 °F) võivad tekitada plahvatuse.
Järgige köiki laadimisjuhiseid ja ärge kunagi laadige akut ega akutööriista väljaspool kasutusjuhendis näidatud temperatuurivahemikku. Väär laadimine vöi laadimine väljaspool lubatud temperatuurivahemikku vöib kahjustada akut ja suurendada tuleohtu.

Hooldus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii on tagatud elektrilise tööriista ohutu töö.
- Ärge hooldage kahjustatud akut! Akut võib hooldada ainult tootja või volitatud klienditeenindus.

2.2 Ohutusnõuded puurtrellide kasutamisel

Ohutusnõuded kõikide tööde puhul

• Kasutage lisakäepidet. Kontrolli kaotus seadme üle võib põhjustada kehavigastusi ja varalist kahju.
  Kui teete töid, mille puhul vöivad tarvik vöi kruvid tabada varjatud elektrijuhtmeid, hoidke seadet käepideme isoleeritud haardepinnast. Kokkupuude pingestatud elektrijuhtmega vöib seada pinge alla ka seadme metalldetailid ja pöhjustada elektrilöögi.

Ohutusnõuded pikkade puuride kasutamisel

• Ärge töötage mingil juhul körgematel pööretel, kui puuri jaoks maksimaalselt lubatud pöörete arv.
  Kõrgematel pööretel võib puur veidi painduda, kui puuril on võimalik toorikus ilma kokkupuuteta vabalt pöörelda, ning tagajärjeks võivad olla kehavigastused ja varaline kahju.
  ▶ Alustage puurimist alati madalatel pööretel ja veenduge, et puur puutub toorikuga kokku. Kör-gematel pööretel võib puur veidi painduda, kui puuril on võimalik toorikus ilma kokkupuuteta vabalt pöörelda, ning tagajärjeks võivad olla kehavigastused ja varaline kahju.
• Ärge rakendage liigset survet ning rakendage survet üksnes puuri suhtes pikisuunas. Puurid võivad painduvad ja seetõttu murduda või tuua kaasa kontrolli kaotuse ning kehavigastuste ja varalise kahju tekke.

2.3 Täiendavad ohutusnõuded kruvikeerajate kasutamisel

• Kasutage seadet ja lisatarvikuid ainult siis, kui nende tehniline seisukord on veatu.
• Ärge kunagi muutke ega modifitseerige seadet ega lisatarvikuid.
• Veenduge enne töö alustamist, et tööpiirkonnas ei ole varjatult paigaldatud elektrikaableid ega gaasi- ja veetorustikke. Pingestatud elektrijuhtme, gaasi- või veetoru vigastamise korral võivad seadme välised metallosad sattuda põhjustada plahvatuse või elektrilöögi.
  Lihvimisel, lõikamisel ja puurimisel tekkiv tolm võib sisaldada ohtlikke kemikaale. Mõned näited: plii või pliipõhised värvid; tellis, betoon ja muu müüritis, looduskivi ja muud silikaati sisaldavad tooted; teatud tüüpi puit, näiteks tamm, pöök ja keemiliselt töödeldud puit; asbest või asbesti sisaldavad materjalid. Tehke kindlaks kasutaja ja teiste läheduses viibivate isikutega kokkupuute tase, arvestades töödeldavate materjalide ohuklassi. Võtke vajalikud meetmed, et hoida kokkupuude ohutul tasemel, nt kasutage tolmukogumissüsteemi või kandke sobivat hingamisteede kaitse maski. Kokkupuute vähendamise üldiste meetmete hulka kuuluvad:

- töötamine hästi ventileeritud piirkonnast,

- tolmu eemalejuhtimine näost ja kehast,

- kaitserõivaste kandmine ja nähtavate kohtade pesemine vee ja seebiga.

Allakukkuvatest tarvikutest või lisaseadistest tingitud vigastuste oht. Enne töö alustamist veenduge, et aku ja paigaldatud tarvik on kindlalt kinnitatud.

- Ärge kasutage nürisid otsakuid.

- Suurte raskete tarvikute puhul töötage alati esimese käiguga. Vastasel korral võib tööriist väljalülitamisel kahjustada saada, samuti võib padrun ebasoodsate tingimuste korral lõdveneda ja lahti tulla.

- Kasutage seadme tarnekomplektis sisalduvaid lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi. Veenduge, et lisakäepide on kindlalt paigas ja on tugevasti kinnitatud.

▶ Lülitage seade sisse alles siis, kui see on viidud tööasendisse.

Kinnitage töödeldav detail korralikult. Kasutage töödeldava detaili kinnitamiseks kinnitusvahendeid või pitskruvi. Nii püsib seade kindlamalt paigal kui käega hoides, samuti jäävad nii mõlemad käed seadmega töötamiseks vabaks.
Hoidke seadet ettenähtud käepidemetest alati mölema käega. Hoidke käepidemed kuivad ja puhtad.
Hoidke ventilatsiooniavad alati vabad. Kinni kaetud ventilatsiooniavadest tingitud põletusoht!
▶ Vältige kokkupuudet seadme pöörlevate osadega - vigastuste oht!
Seadme kasutamise ajal kandke kaitseprille, kaitsekiivrit, kuulmiskaitsevahendeid ja sobivat hingamisteede kaitsemaski.
- Kasutage kaitseprille. Materjalist väljalendavad killud võivad tekitada keha- ja silmavigastusi.
- Ärge vaadake otse seadme valgusallikasse (LED) ja ärge suunake tuld teistele inimestele otse silma. Esineb pimestamise oht.
Tehke tihti pause ja sirutage sõrmi, et parandada verevarustust. Pikemaajalisel töötamisel võib tugev vibratsioon tekitada häireid sõrmede, käte või randmeliigeste veresoonte ja närvisüsteemi toimimises.
- Enne käestpanekut oodake, kuni seade on täielikult seiskunud.
Tarviku vahetamisel kandke kaitsekindaid. Tarviku puudutamine võib tekitada lõikehaavu ja põletusi.

2.4 Akude hoolikas käsitsemine ja kasutamine

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
- Kasutage akusid ainult siis, kui nende tehniline seisukord on veatu.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C (176 °F) ega ära põletada.
- Ärge kasutage ega laadige akusid, millele on avaldnud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
- Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
- Ärge kasutage akut või akutoitega elektrilist tööriista kunagi löögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
- Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
- Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
- Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti teeninduskeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".

Järgige liitiumioonakude transpordi, ladustamise ja käsitsemise kohta esitatud erijuhiseid.

Lugege läbi Hilti liitiumioonakude ohutu käsitsemise ja kasutamise juhised, mis avanevad QR-koodi skannimisel, tähistatud sümboliga.

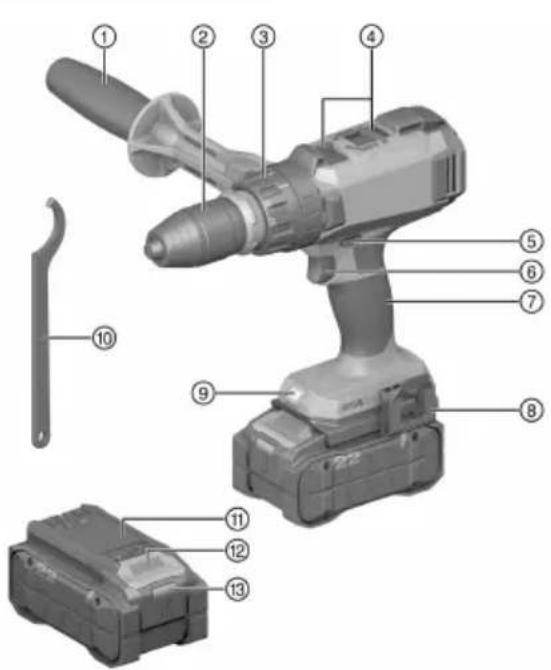

3.1 Toote ülevaade

① Lisakäepide
② Kiirkinnituspadrun
③ Pöördemomendi regulaator
④ Käigulüliti
⑤ Sisselülitustökisega reverslüliti
⑥ Juhtlüliti (pöörete arvu elektroonilise juhtimisega)
⑦ Käepide
⑧ Vööklamber (lisatarvik)
⑨ Töökohta valgustav tuli
⑩ Haakvõti
⑪ Aku
⑫ Aku lukust avamise nupp
⑬ Aku oleku indikaator

3.2 Nõuetekohane kasutamine

Kirjeldatud toode on käsitsi juhitav akutoitega trellkruvikeeraja. See on ette nähtud kruvide keeramiseks terasesse, puitu ja plasti ning nimetatud materjalide puurimiseks.

• Kasutage selle toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Optimaalse võimsuse tagamiseks soovitab Hilti kasutada selle toote jaoks käesolevas tabelis nimetatud akusid.
• Kasutage nende akude laadimiseks ainult selles tabelis nimetatud Hilti laadimisseadmeid.

3.3 Tarnekomplekt

Trellkruvikeeraja, lisakäepide, haakvõti, kasutusjuhend.

Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

3.4 Liitiumioonaku näidud

Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut.

Kui aku on paigaldatud, tehke vabastusnupule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.

Selleks et kuvada ühte järgmistest näitudest, vajutage korraks aku vabastusnupule.

Laetuse astet ning võimalikke törkeid kuvatakse pidevalt seni, kuni ühendatud seade on sisse lülitatud.

Seisund Tähendus
Neli (4) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 100 % kuni 71 %
Kolm (3) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 70 % kuni 51 %
Kaks (2) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 50 % kuni 26 %
Üks (1) LED-tuli põleb pideva rohelise tulega	Laetuse aste: 25 % kuni 10 %
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega	Laetuse aste: < 10 %
Üks (1) LED-tuli vilgub kiiresti rohelise tulega Liitiumioonaku on täielikult tühjenenud. Laadige akut.Kui LED-tuled pärast laadimist ikka veel kiiresti vilguvad, pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti kollase tulega Liitiumioonaku ja sellega ühendatud seade on üle koormatud, liiga külmad või liiga kuumad või on tegemist muu veaga.Viige seade ja aku soovitatud töötemperatuurile ja ärge avaldage tootele ülekoormust.Kui teade ei kao, pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli põleb kollase tulega Liitiumioonaku ja sellega seotud toode ei ühildu.Palun pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti punase tulega Liitiumioonaku on lukustatud ja seda ei saa kasutada. Palun pöördugeHilti hooldekeskusse.

Aku seisundi teadasaamiseks hoidke vabastusklahvi all kauem kui 3 sekundit. Süsteem ei tuvasta võimalikku aku tõrget, mis on tingitud valest käsitsemisest, nt kukkumisest, torgetest, suurest kuumusest vm.

Seisund Tähendus
Kõik LED-tuled süttivad pideva tulena ja seejärel põleb (1) LED-tuli pidevalt rohelise tulega.	Akut võib jätkuvalt kasutada.
Kõik LED-tuled süttivad pideva tulena (1) ja LED- tuli vilgub kiiresti kollase tulega.	-Aku oleku kohta esitatud päringut ei saanud lõpe- tada. Korrake protsessi või pöördugeHilti hoolde- keskusse.
Kõik LED-tuled süttivad pideva tulena ja seejärel põleb (1) ja LED-tuli pideva punase tulega.	Kui ühendatud seadet saab jätkuvalt kasutada, on aku allesjäänud mahtuvus alla 50%.Kui ühendatud seadet ei saa enam kasutada, on aku kasutusressurss ammendunud ja aku tuleb väl- ja vahetada. Palun pöördugeHilti hooldekeskusse.

4 Trellkruvikeeraja

Nimipinge		21,6 V
Tootepõlvkond		02
Kaal ilma akuta		2,2 kg(4,9 lb)
Pöörete arv 1. käik		0 p/min ... 365 p/min
	2. käik	0 p/min ... 625 p/min
	3. käik	0 p/min ... 1 440 p/min
	4. käik	0 p/min ... 2 460 p/min
∅ puur (pehme puit)		1,5 mm ... 32 mm
∅ puur (kõva puit)		1,5 mm ... 20 mm
∅ puur (metall)		1,5 mm ... 20 mm

4.1 Aku

Aku tööpinge	21,6 V
Aku kaal	Vt peatükki "Nõuetekohane kasutamine"
Ümbritseva keskkonna temperatuur töötamise ajal	-17 °C ... 60 °C(1 °F ... 140 °F)
Hoiutemperatuur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Aku temperatuur laadimise alguses	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Töö ettevalmistamine

HOIATUS

Vigastuste oht soovimatu käivitumise töttu!

• Enne aku paigaldamist veenduge, et selle juurde kuuluv seade on välja lülitatud.
  ▶ Enne seadme seadistamist ja tarvikute vahetamist eemaldage seadmest aku.

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

5.1 Aku laadimine

1. Enne laadimist lugege laadimisseadme kasutusjuhendit.
2. Veenduge, et aku ja laadimisseadme kontaktid on puhtad ja kuivad.
3. Laadige akut selleks ettenähtud laadimisseadmega. 172

Vigastuste oht lühise või allakukkunud aku töttu!

• Enne aku paigaldamist veenduge, et aku ja seadme kontaktidel ei ole võõrkehasid.
  ▶ Veenduge, et aku fikseerub alati korrektselt kohale.

• Enne esmakordset kasutamist laadige aku täiesti täis.

• Lükake aku seadmesse, kuni see kuuldavalt kohale fikseerub.
• Kontrollige aku kindlat kinnitumist.

5.3 Aku eemaldamine

1. Vajutage aku vabastusnupule.
2. Tõmmake aku seadmest välja.

5.4 Lisakäepideme paigaldamine

1. Keerake käepidemest, et lisakäepideme kinnitusmehhanism (kinnitusriba) vabastada. Lükake lisakäepideme kinnitusmehhanism (kinnitusriba) eest üle kiirkinnituspadruni selleks ettenähtud soone.
2. Seadke lisakäepide soovitud asendisse.
3. Keerake käepidemest, et lisakäepideme kinnitusmehhanism (kinnitusriba) kinni pingutada.

5.5 Tarviku paigaldamine

1. Kontrollige, kas tarviku padrunisse kinnituv ots on puhas. Vajaduse korral puhastage see.
2. Avage kiirkinnituspadrun.
3. Asetage tarvik kiirkinnituspadrunisse ja keerake kiirkinnituspadrunit seni, kuni on kuulda mitu mehaanilist klöpsu.
4. Kontrollige tarviku kindlat kinnitumist.

5.6 Tarviku eemaldamine

1. Avage kiirkinnituspadrun.
2. Kui padrunit ei saa avada, võtke appi komplekti kuuluv haakvõti.
3. Tõmmake tarvik kiirkinnituspadrunist välja.

5.7 Lukustusklamber

HOIATUS

Vigastuste oht põhjustatud allakukkuvast tööriistast ja/või tarvikust!

Toote jaoks kasutage üksnes soovitatud Hilti tarvikuhoidetrossi.
- Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud.
- Ärge kinnitage tarvikuhoidetrossi vööklambri külge. Ärge kasutage vööklambrit toote tõstmiseks.

Järgige riigis kehtivaid eeskirju körgustes töötamise kohta.

Selle toote puhul kasutage kukkumiskaitsena vaid Hilti kukkumiskaitset #2293133 kombinatsioonis Hilti tööriistatrossiga #2261970.

• Kinnitage kukkumiskaitse lisatarviku paigaldusavadesse. Kontrollige kindlat kinnitumist.
  Kinnitage üks karabiinikonks tööriistatrossi külge ja teine karabiinikonks kandva konstruktsiooni külge. Kontrollige mölema karabiinikonksu kindlat kinnitumist.

Järgige Hilti kukkumiskaitse ja Hilti tööriistatrossi kasutusjuhendeid.

6 Käsitsemine

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

6.1 Käiguvalik

▶ Valige käik.

Käigulülitit võib käsitseda vaid siis, kui mootor ei tööta.

6.2 Parema või vasaku käigu väljareguleerimine

- Reguleerige reverslülitist välja soovitud pöörlemissuund.

Blokeering takistab lüliti kasutamist mootori töötamise ajal. Keskasendis on juhtlüliti lukustatud (sisselülitustökis).

6.3 Sisselülitamine

- Sõltuvalt vajutamise tugevusest reguleeritakse pöörete arvu sujuvalt kuni maksimaalseni.

6.4 Puurimine

1. Seadistage pöördemomendi seaderõngas sümbolile.
2. Seadke reverslüliti paremale käigule.

6.5 Kruvimine

1. Reguleerige pöördemomendi regulaatorist välja vajalik pöördemoment.
2. Seadke reverslüliti soovitud pöörlemissuunale.

6.6 Väljalülitamine

7 Hooldus ja korrashoid

HOIATUS

Vigastuste oht paigaldatud aku korral!

▶ Enne mis tahes hooldus- ja korrashoiutöid eemaldage seadmest aku!

Toote hooldus

• Eemaldage kövast kinni olev mustus ettevaatlikult.
• Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Puhastage korpust ainult veidi niiske lapiga.
• Toote kontaktide puhastamiseks kasutage puhast kuiva lappi.

Liitiumioonakude hooldus

• Ärge kunagi kasutage akut, mille ventilatsiooniavad on ummistunud. Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Kaitske akut tolmu ja mustuse eest. Ärge jätke akut kunagi suure niiskuse kätte (ärge asetage seda vette ja ärge jätke vihma kätte).

Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse.

- Hoidke aku puhas ölist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage akut kuiva pehme harjaga või puhta kuiva lapiga.

Ärge puudutage aku kontakte ja ärge eemaldage kontaktidelt tehases peale kantud määret.

- Puhastage korpust ainult veidi niiske lapiga.

Tehnohooldus

HOIATUS

Elektrilöögi oht! Elektridetailide asjatundmatu parandamine võib kaasa tuua raskeid vigastusi ja põletusi.

▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad.

• Kontrollige regulaarselt, kas köik nähtavad osad on terved ja juhtelemendid töötavad veatult.
• Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekeskuses.
• Pärast hooldus- ja korrashoiutöid paigaldage köik kaitseseadised ja kontrollige, kas need töötavad veatult.

Ohutu töö tagamiseks kasutage ainult originaalvaruosi, -materjale ja lisatarvikuid. Hilti heakskiidetud varuosad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group

8 Transport ja hoiustamine

Akuga tööriistade ja akude transport

ETTEVAATUST

Soovimatu käivitumine transportimisel!

▶ Transportige tooteid ilma akudeta!

▶ Eemaldage aku/akud.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riigisiseseid nõudeid.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
- Iga kord enne kasutamist ning enne ja pärast pikemat transporti või hoiustamist kontrollige seadet ja akusid vigastuste suhtes.

Akuga tööriistade ja akude hoiustamine

HOIATUS

Defektsed akud või lekkivad akud võivad tekitada vigastusi!

- Kasutusvälisel ajal eemaldage seadmest aku!

Hoidke seadet ja akusid jahedas ja kuivas kohas. Pidage kinni tehnilistes andmetes toodud temperatuuripiirangutest. 173
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
- Ärge hoidke akusid päikese käes, radiaatori peal või klaasi taga.
▶ Hoidke seadet ja akusid lastele ja kõrvalistele isikutele ligipääsmatus kohas.
- Iga kord enne kasutamist ning enne ja pärast pikemaajalist seismist kontrollige seadet ja akusid kahjustuste suhtes.

9 Rikkeabi

Järgige köigi törgete korral aku olekunäidikut. Vt ptk Li-ioon-aku näidud.

Rikete korral, mis tabelis ei kajastu või mida Te ise kõrvaldada ei oska, pöörduge Hilti teeninduskeskusse.

Tõrge Võimalik põhjus Lahendus
Seade ei tööta.	Aku ei ole täielikult sisse pandud.	► Laske akul kuuldava klõpsuga kohale fikseeruda.
	Aku on tühi. ► Vahetage aku välja ja laadige tühi aku täis.
Aku LED-tuled on kustunud	Aku on defektne.	► Pöörduge Hilti hooldekeskusse.
Lülitit (sisse/välja) ei saa sisse vajutada või lüliti (sisse/välja) on kinni kiilunud.	Reverslüliti on keskasendis. ► Viige reverslüliti vasakule või paremale.
Aku tühjeneb tavalisest kiire-mini.	Ümbritseva keskkonna väga madal temperatuur.	► Laske akul aeglaselt ruumitemperatuurile soojeneda.
Aku ei fikseeru kuuldava klõp suga kohale.	Aku fiksaatorid on mustad.	► Puhastage fiksaatorid ja laske akul tööasendisse fikseeruda.
Seade või aku läheb väga kuumaks.	Elektriline rike.	► Lülitage seade kohe välja, eemaldage aku, jälgige seda, laske akul jahtuda ja võtke ühendust Hilti hooldekeskuse-ga.
	Seade on üle koormatud (seadme jõudluspiirid on ületatud).	► Enne mis tahes tööde tegemist arvestage seadme tehnilisi näitajaid. Vt Tehnilised andmed

10 Utiliseerimine

HOIATUS

Valest käitlemisest tingitud vigastuste oht! Eralduvad gaasid või vedelikud on terviseohtlikud.

• Ärge saatke kahjustada saanud akusid posti teel!
  Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
• Käidelge akusid nii, et need ei satu laste kätte.
  Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole.

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest.

- Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!

11 Tootja garantii

- Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

12 Lisateave

Lisatarvikud, süsteemsed tooted ja lisateavet oma seadme kohta leiate siit.

China RoHS II

Tabel kehtib Hiina turu suhtes.

13 Hilti Liitiumioonakud

Ohutus- ja kasutusjuhised

Selles dokumendis tähistab mõiste "aku" Hilti taaslaetavat liitiumioonakut, mis sisaldab mitut liitiumioon-elementi. Need on ette nähtud Hilti elektriliste tööriistade jaoks ja neid tohib kasutada üksnes koos Hilti tööriistadega. Kasutage ainult Hilti originaalakusid!

Kirjeldus

Hilti Akud on varustatud elementide juhtimise ja kaitse süsteemidega.

Akud koosnevad liitumioonelementidest, mis tagavad väga suure spetsiifilise energiatiheduse. Liitiumioonelementidel on väga väike mäluefekt, kuid need on väga tundlikud löökide, süvatühjenemise või kõrgete temperatuuride suhtes.

Hilti akude jaoks heakskiidetud tooted leiate Hilti Store või veebisaidilt: www.hilti.group

Ohutus

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põletada.
- Ärge kasutage ega laadige akusid, millele on avaldnud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
- Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
- Ärge kasutage akut või akutoitega elektrilist tööriista kunagi lõögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.

• Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
  Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
• Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
• Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
  Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Tegutsege vastavalt juhistele, mis on esitatud peatükis Meetmed aku süttimise korral.

Toimimine kahjustada saanud akude korral

▶ Aku kahjustuse korral võtke alati ühendust Hilti teenindusega.
- Ärge kasutage akut, kui sellest lekib vedelikku.
Vältige lekkiva vedeliku sattumist silma ja/või nahale. Akuvedeliku käitlemisel kandke alati kaitsekindaid ja kaitseprille.
- Kasutage väljavoolanud akuvedeliku eemaldamiseks selleks ette nähtud keemilist puhastusvahendit. Järgige akuvedeliku kohta riigis kehtivaid puhastuseeskirju.
- Asetage defektne aku tulekindlasse mahutisse ja katke see kuiva liiva, kriidipulbri (CaCO3) või silikaadiga (vermikuliit). Seejärel sulgege mahuti kaas hermeetiliselt ja hoiustage mahutit süttivatest gaasidest, vedelikest või esemetest ohutus kauguses.
Kõrvaldage mahuti oma Hilti Store või pöörduge kohalikku vastutavasse jäätmejaama. Järgige kohalikke transpordieeskirju, mis kehtivad kahjustatud akude kohta!

Toimimine kasutusressursi ammendanud akude korral

• Pange tähele, kui aku töötab ebaharilikult, näiteks kui laadimisel esineb törkeid, laadimisaeg on ebatavaliselt pikk, jõudlus tuntavalt väheneb, LED-tuled ebaharilikult põlevad või akust voolab välja vedelikku. Need annavad märku sellest, et aku sisemuses võib esineda probleeme.
  Kui teil on aku suhtes kahtlusi, võtke ühendust Hilti hooldekeskusega.
  Kui aku enam ei tööta, kui akut ei saa enam laadida või kui akust eraldub vedelikku, ei tohi akut enam kasutada. Vt punkti ja korrashoid kasutuskõlbmatuks muutunud seadmete käitlus.

Meetmed aku süttimise korral

HOIATUS

Aku põlengu oht! Põlevast akust eraldub ohtlikke ja plahvatada võivaid vedelikke ja aure, mis võivad kaasa tuua korrosioonist tingitud vigastusi, põletusi ja plahvatusi.

- Aku põlengu kustutamisel kandke isikukaitsevahendeid.

• Kahjulike ja plahvatusohtlike aurude ärajuhtimiseks tagage piisav ventilatsioon.
  Intensiivse suitsu tekkimise korral lahkuge ruumist kohe.
  ▶ Hingamisteede ärrituse korral pöörduge arsti poole.
• Kutsuge tuletõrje, enne kui püüate põlengut ise kustutama hakata.
  Kustutage akupõlenguid ainult veega ja võimalikult suurelt distantsilt. Pulberkustutitest ja kustutustekki- des ei ole liitiumioonakude korral abi. Ümbritseva ala põlengut saab kustutada tavaliste kustutusvahenditega.
• Ärge üritage suures koguses põlevaid akusid liigutada. Eemaldage läheduses olevad terved akud, et kahjustada saanud akusid isoleerida.

Kui aku ei jahtu, suitseb või põleb:

Töstke see kühvliga üles ja visake vett täis ämbrisse. Jahutav toime takistab tulekahju levimist akuelementidele, mis ei ole veel jõudnud süttimiseks kriitilisele temperatuurile.
Laske akul vähemalt 24 tundi ämbris seista, kuni see on täielikult jahtunud.
▶ Vt Toimimine kahjustada saanud akude korral.

Andmed transpordi ja ladustamise kohta

• Töötemperatuur vahemikus -17°C ja +60°C / 1°F ja 140°F.
  ▶ Hoiutemperatuur vahemikus -20°C ja +40°C / -4°F ja 104°F.
• Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
  Hoidke akusid võimalikult jahedas ja kuivas kohas. Jahedas kohas hoidmine pikendab aku tööaega. Ärge hoidke akut kunagi päikese käes, radiaatori peal ega aknalaual.
• Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.

HILTI

- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

Korrashoid ja käitlemine

Hoidke aku puhas ning vaba ölist ja rasvast. Vältige ebavajalikku tolmu või mustust akul. Puhastage aku kuiva, pehme pintsli või puhta kuiva lapiga.
- Ärge kasutage akut, mille ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
- Ärge laske võõrkehadel sattuda aku sisemusse.
- Ärge laske niiskusel tungida aku sisemusse. Kui niiskus on tunginud aku sisemusse, siis käsitlege akut nii, nagu oleks see kahjustada saanud ja paigutage aku tulekindlasse mahutisse.
▶ Vt Toimimine kahjustada saanud akude korral.

Vale käitlemise töttu väljatungivad gaasid või vedelikud võivad kahjustada tervist. Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Järgige kohalikke transpordieeskirju, mis kehtivad kahjustatud akude kohta!

- Ärge visake akusid olmejäätmete hulka!

Käidelge akusid nii, et need ei satu laste kätte. Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
