BRUKSANVISNING SF 8M-22 02 HILTI

no Original bruksanvisning 137

Følgende symboler anvendes på illustrationer:

5.3 Fjernelse af batteri

7 Rengøring og vedligeholdelse

ADVARSEL

Fare for personskader ved isat batteri!

Berør ikke batteriets kontakter, og fjern ikke det fedt fra kontakterne, som er påført fra fabrikken.

- Rengør kun huset med en hårdt opvredet klud.

Vedligeholdelse

ADVARSEL

8 Transport og opbevaring

Foranstaltninger ved batteribrand

ADVARSEL

Vedligeholdelse og bortskaffelse

3.4.2 Visning av batteristatus

5.1 Laddning av batteri

Oavsiktlig start under transport. !

Hantering av skadade batterier

Hantering av batterier som slutat fungera

Original bruksanvisning

Innhold

1 Informasjon om bruksanvisningen 138
1.1 Om denne bruksanvisningen 138
1.2 Symbolforklaring 138
1.3 Produktavhengige symboler 139
2 Sikkerhet 140
2.1 Generelle sikkerhetsregler for elektroverktøy 140
2.2 Sikkerhetsanvisninger for bormaskiner 141
2.3 Ytterligere sikkerhetsanvisninger skrumaskin 142
2.4 Aktsom håndtering og bruk av batterier 142
3 Beskrivelse 143
3.1 Produktoversikt 1 143
3.2 Forskriftsmessig bruk 143
3.3 Følgende inngår i leveransen: 143
3.4 Hva li-ion-batteriet indikerer 143
4 Bor-/skrumaskin 144
4.1 Batteri 145

HILTI

5 Klargjøring til arbeidet 145
5.1 Lade batteriet 145
5.2 Sette i batteri 145
5.3 Ta ut batteri 145
5.4 Montere sidehåndtak 2 145
5.5 Sette i innsatsverktøy 146
5.6 Ta ut innsatsverktøy 146
5.7 Fallsikring 146
6 Betjening 146
6.1 Velge gir 4 146
6.2 Stille inn høyre- eller venstregang 3 146
6.3 Slå på 146
6.4 Boring 146
6.5 Skruing 147
6.6 Slå av 147
7 Pleie og vedlikehold 147
8 Transport og lagring 147
9 Feilsøking 148
10 Kassering 148
11 Produsentgaranti 149
12 Ytterligere informasjon 149
13 Hilti Li-ion-batterier 149

1 Informasjon om bruksanvisningen

1.1 Om denne bruksanvisningen

- Advarsel! Før du tar i bruk produktet må du sørge for å ha lest og forstått den medfølgende bruksanvisningen, herunder instruksjonene, sikkerhets- og varselinformasjon, illustrasjoner og spesifikasjoner. Gjør deg særlig kjent med alle instruksjoner, sikkerhets- og varselinformasjon, illustrasjoner, spesifikasjoner samt deler og funksjoner. Ved manglende overholdelse er det fare for elektrisk støt, brann, alvorlige personskader eller død. Ta vare på bruksanvisningen med alle instruksjoner, sikkerhets- og varselinformasjon for senere bruk.

- HILTI -produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres spesielt om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller ikke brukes på tiltenkt måte.

- Den medfølgende bruksanvisningen er i tråd med det aktuelle tekniske nivået på trykketidspunktet. Du finner alltid den mest oppdaterte versjonen på nettet på Hiltis produktside. Følg lenken eller QR-koden i denne bruksanvisningen, merket med symboler .

- Bruksanvisningen skal alltid være tilgjengelig på produktet. Pass på at bruksanvisningen følger med produktet når det overlates til andre personer.

1.2 Symbolforklaring

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord benyttes:

FARE

FARE!

For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.

ADVARSEL

ADVARSEL!

- Varsler en mulig fare som kan føre til alvorlige personskader eller død.

FORSIKTIG

FORSIKTIG!

- Varsler om en mulig farlig situasjon som kan føre til personskade eller materiell skade.

1.2.2 Symboler i bruksanvisningen

Følgende symboler benyttes i denne bruksanvisningen:

	Følg bruksanvisningen
	Informasjon om bruk og andre nyttige opplysninger
	Kryssreferanse
	Håndtering av resirkulerbare materialer
	Ikke kast elektriske apparater eller batterier i husholdningsavfallet
	Hilti Li-ion-batteri
	Hilti Lader

1.2.3 Symboler i illustrasjoner

Følgende symboler benyttes i illustrasjonene:

2	Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
3	Nummereringen i illustrasjoner henviser til viktige arbeidstrinn eller viktige komponenter for arbeidstrinnene. I teksten i blir disse arbeidstrinnene eller komponentene markert med tilhørende numre, f.eks. (3).
11	Posisjonsnumrene benyttes i illustrasjonen Oversikt og henviser til numrene på forklaringsteksten i avsnittet Produktoversikt.
	Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.

1.3 Produktavhengige symboler

	Boring uten slag
	Likestrøm
	Omdreininger per minutt
	Nominelt tomgangsturtall
	Diameter
	Produktet støtter NFC-teknologi som er kompatibel med iOS- og Android-plattformer.
	Li-ion-batteri
	Slå aldri med en gjenstand på batteriet og bruk aldri batteriet som slagverktøy.
	Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.
	Benyttet Hilti li-ion-batteriserie. Følg anvisningene i kapittelet Forskriftsmessig bruk.

2 Sikkerhet

2.1 Generelle sikkerhetsregler for elektroverktøy

ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektroverktøyet er utstyrt med. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle sikkerhetsanvisninger og instruksjoner for fremtidig bruk.

Begrepet "elektroverktøy" som er brukt i sikkerhetsanvisningene, viser til nettdrevne elektroverktøy (med nettledning) eller til batteridrevne elektroverktøy (uten nettledning).

Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker.
  Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
• Hold barn og andre personer på sikker avstand mens elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over verktøyet.

Elektrisk sikkerhet

• Elektroverktøyets støpsel må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapterkontakt på jordede elektroverktøy. Uendrede støpsler og egnede stikkontakter minsker risikoen for elektrisk støt.
• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer eller kjøleskap. Risikoen for elektriske støt er høyere när kroppen er jordet.
• Hold elektroverktøyet unna regn og fuktighet. Risikoen for elektrisk støt øker ved inntrenging av vann i et elektroverktøy.
• Bruk ikke ledningen til å bære elektroverktøyet, henge det opp eller til å dra støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og deler som beveger seg. Skadde eller sammenviklede ledninger øker risikoen for elektriske støt.
• Bruk kun skjøteledninger som også er godkjent for utendørs bruk når du arbeider med et elektroverktøy utendørs. Bruk av skjøteledning som er egnet til utendørs bruk, minsker risikoen for elektrisk støt.
  Må elektroverktøyet brukes i fuktige omgivelser, er det nødvendig å bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig fram under arbeidet med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotiske midler, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan være nok til å forårsake alvorlige personskader.
- Bruk alltid personlig verneutstyr og vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for personskader.
- Unngå utilsiktet start. Forsikre deg om at elektroverktøyet er slått av før du kobler til strømforsyningen eller batteriet og før du løfter eller flytter elektroverktøyet. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller kobler det til strøm når det er slått på, kan dette føre til uhell.
Fjern justeringsverktøy og skrunøkkel før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til personskader.
- Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det er montert støvavsugs- og oppsamlingsinnretninger, må det kontrolleres at disse er koblet til og blir brukt på riktig måte. Bruk av støvavsug kan redusere faremomentene i forbindelse med støv.
Ikke føl deg for trygg og ikke bryt sikkerhetsreglene for elektroverktøy, heller ikke når du etter lang tids bruk er blitt fortrolig med elektroverktøyet. Et øyeblikks uaktsomhet kan føre til alvorlige personskader.

Bruk og behandling av elektroverktøyet

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
Dra ut støpselet fra stikkontakten og/eller ta ut et uttakbart batteri før du foretar maskininnstillinger, bytter tilbehørsdeler eller legger bort verktøyet. Disse tiltakene forhindrer utilsiktet start av elektroverktøyet.
- Oppbevar elektroverktøy som ikke brukes, utenfor barns rekkevidde. La ikke personer som ikke er fortrolige med verktøyet eller ikke har lest disse instruksjonene, bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Sørg for grundig pleie og vedlikehold av elektroverktøyet med tilbehør. Kontroller at bevegelige deler på elektroverktøyetfungerer feilfritt og ikke er i klem, og at ingen deler er brukket eller skadet, slik at dette svekker på elektroverktøyets funksjon. Få reparert skadde før elektroverktøyet brukes. Mange ulykker er et resultat av dårlig vedlikeholdte elektroverktøy.
- Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg sjeldnere fast og er lettere å styre.
- Bruk elektroverktøy, tilbehør, arbeidsverktøy osv. i overensstemmelse med denne bruksanvisningen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
Hold håndtak og gripeflater tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gir ikke sikker betjening og kontroll av elektroverktøyet i uforutsette situasjoner.

Bruk og behandling av det batteridrevne elektroverktøyet

Bruk kun ladere som er anbefalt av produsenten når du skal lade batteriene. Det oppstår brannfare når det brukes andre batterier i en lader enn dem laderen er egnet for.
- Bruk bare batterier som er beregnet for de forskjellige elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
- Unngå å oppbevare ubrukte batterier i nærheten av binders, mynter, nøkler, nagler, skruer eller andre små metallgjenstander som kan forårsake kortslutning av kontakten. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan væske lekke fra batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk et batteri som er skadet eller modifisert. Skadde eller modifiserte batterier kan oppføre seg uforutsigbart og forårsake brann, eksplosjon eller personskade.
Ikke utsett batteriet for åpen ild eller høye temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan forårsake eksplosjon.
Følg alle anvisningene for lading, og lad aldri batteriet eller det batteridrevne verktøyet utenfor temperaturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke brannfaren.

Service

• Elektroverktøyet må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.
  Ikke utfør vedlikehold på skadde batterier. Alt vedlikehold på batterier skal utføres av produsenten eller et godkjent serviceverksted.

2.2 Sikkerhetsanvisninger for bormaskiner

Sikkerhetsanvisninger for alt arbeid

▶ Bruk støttehåndtaket. Tap av kontroll kan føre til personskader.
- Hold elektroverktøyet i de isolerte håndtakene når du utfører arbeid der verktøyet eller skruene kan komme i kontakt med skjulte elektriske ledninger. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektrisk støt.

Sikkerhetsanvisninger ved bruk av lange bor

Arbeid aldri med høyere turtall enn det maksimalt tillatte turtallet for boret. Ved høyere turtall kan boret lett bøyes når det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskade
Begynn alltid å bore med lavt turtall og mens boret er i kontakt med arbeidsemnet. Ved høyere turtall kan boret lett bøyes når det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader.

Ikke trykk for hardt på boret, og trykk bare i lengderetningen i forhold til boret. Bor kan bøyes og dermed brekke eller føre til tap av kontroll og personskader.

2.3 Ytterligere sikkerhetsanvisninger skrumaskin

• Bruk produktet og tilbehøret bare i teknisk feilfri stand.
• Ikke foreta manipulering eller endring av produktet eller tilbehøret.

• Kontroller før arbeidet påbegynnes at det ikke finnes skjulte strømledninger, gass- eller vannrør i arbeidsområdet. Utvendige metalldeler på produktet kan forårsake elektrisk støt eller en eksplosjon dersom du skader en strømledning, et gass- eller vannrør.
  Støv som oppstår ved sliping, smergling, kapping og boring kan inneholde farlige kjemikalier. Noen eksempler er: bly eller blybasert maling; tegl, betong og andre murverksprodukter, naturstein og andre silikatholdige produkter; bestemte tresorter, slik som eik, bøk og kjemisk behandlet trevirke; asbest eller asbestholdige materialer. Kartlegg hvor eksponert brukeren og personer i nærheten er ved hjelp av fareklassen til materialene som det arbeides med. Treff nødvendige tiltak for å holde eksponeringen på et trygt på nivå, f.eks. ved å bruke et støvoppsamlingssystem eller egnet åndedrettsvern. Til de generelle tiltakene for å redusere eksponeringen hører:

• arbeid i et godt ventilert område,

• unngå langvarig kontakt med støv,
  ▶ led bort støv fra ansikt og kropp,
• bruk verneutstyr og vask eksponerte områder med vann og såpe.

Fare for personskade på grunn av verktøy og/eller tilbehør som faller ned. Kontroller før arbeidet påbegynnes at batteri og montert tilbehør er godt festet.

▶ Bruk aldri sløve bits.

Arbeid bare i første gir med tunge og store innsatsverktøy. Ellers er det fare for at maskinen blir skadet ved utkobling eller at chucken kan løsne under ugunstige omstendigheter.

Bruk håndtakene som leveres med produktet. Tap av kontroll kan føre til personskader. Forsikre deg om at støttehåndtaket sitter trygt og er ordentlig festet.

- Vent med å slå på produktet til du har plassert det i arbeidsposisjon.

Sikre emnet. Bruk tvinger eller skrustikke til å holde fast emnet. Emnet sitter dermed bedre festet enn om du holder det med hånden, og du har dessuten begge hendene fri til å betjene maskinen.

- Hold alltid maskinen fast med begge hender i håndtakene som er beregnet på formålet. Hold håndtakene tørre og rene.

- Hold alltid ventilasjonsåpningene rene. Fare for forbrenning hvis ventilasjonsåpningene er blokkert!

▶ Unngå å berøre de roterende delene. Fare for personskader!

Benytt øyevern, vernehjelm, hørselsvern og en egnet støvmaske ved bruk av produktet.

▶ Bruk øyevern. Splintret materiale kan skade kroppen og øynene.

Ikke se rett inn i belysningen (LED) på produktet, og ikke lys inn i ansiktet til andre personer. Du kan bli blendet.

Ta hyppige pauser og gjør øvelser for å øke blodgjennomstrømningen i fingrene. Ved langvarig arbeid kan kraftige vibrasjoner føre til forstyrrelser i blockar eller nervesystemet i fingre, hender eller håndledd.

▶ Vent til produktet har stanset helt før du legger det fra deg.

- Bruk vernehansker ved skifte av verktøy. Berøring av innsatsverktøyet kan føre til kuttskader og forbrenninger.

2.4 Aktsom håndtering og bruk av batterier

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier. Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.
▶ Bruk kun batterier i teknisk feilfri stand.
▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må ikke under noen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C (176 °F) eller brennes.
Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadd på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
- Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.

Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.

Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosioner.

- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.

- Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.

Hvis batteriet er for varmt til at du kan ta på det, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".

Følg de spesielle retningslinjene som gjelder for transport, lagring og bruk av litium-ion-batterier. Les informasjonen om sikkerhet og bruk for Hilti li-ion-batterier, som du finner ved å skanne QR-koden merket med symbol.

3 Beskrivelse

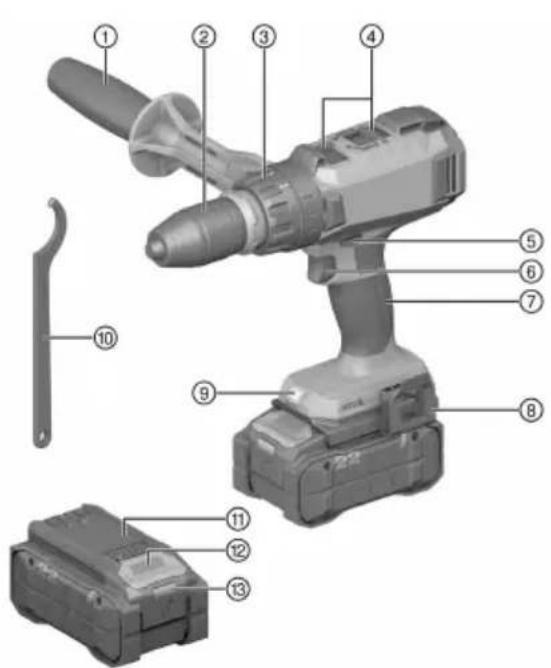

3.1 Produktoversikt

① Sidehåndtak
② Hurtigchuck
③ Innstillingsring for dreiemoment
④ Girvalgbryter
⑤ Bryter for høyre-/venstregang med innkoblingssperre
⑥ Kontrollbryter (med elektronisk turtallsstyring)
⑦ Håndtak
⑧ Beltekrok (ekstrautstyr)
⑨ Arbeidsområdebelysning
⑩ Hakenøkkel
⑪ Batteri
⑫ Utløserknapp for batteri
⑬ Statusindikator batteri

3.2 Forskriftsmessig bruk

Det beskrevne produktet er en håndholdt, batteridrevet bor-/skrumaskin. Den er beregnet på innskruing og løsing av skruer samt boring i stål, tre og plast.

• Til dette produktet må det bare benyttes Hilti Nuron li-ion-batterier i serien B 22. For optimal ytelse anbefaler Hilti å bruke batteriene som er angitt i denne tabellen til produktet.
• Til disse batteriene må det bare brukes Hilti-ladere i seriene som er omtalt i denne tabellen.

3.3 Følgende inngår i leveransen:

bor-/skrumaskin, sidehåndtak, hakenøkkel, bruksanvisning

I tillegg finner du godkjent systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group

3.4 Hva li-ion-batteriet indikerer

Hilti Nuron li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand.

3.4.1 Indikatorer for ladetilstand og feilmeldinger

ADVARSEL

Fare for personskader på grunn av batteri som faller ned!

Når du har satt i batteriet og trykket på utløserknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.

For å få frem en av følgende indikatorer trykker du kortvarig på batteriets utløserknapp.

For å sjekke tilstanden til batteriet holder du utløserknappen inne i over 3 sekunder. Systemet registrerer ikke mulige funksjonsfeil på batteriet som følge av skjødesløs bruk, som f.eks. at det er mistet ned, er påført hull eller skader forårsaket av eksterne varmekilder osv.

Tilstand Betydning
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant grønt.	Batteriet kan brukes videre.
Alle LED-ene lyser som løpelys og deretter blinkeén (1) LED raskt gult.	Kartlegging av batteriets tilstand kunne ikke fullføres. Gjenta prosedyren eller kontakt Hilti service.
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant rødt.	Hvis et tilkoblet produkt fortsatt kan brukes, er gjenværende batterikapasiteten under 50 %.Hvis et tilkoblet produkt ikke lenger kan brukes, batteriets levetid over og batteriet må skiftes ut. Kontakt Hilti service.

den

er

4 Bor-/skrumaskin

Merkespenning		21,6 V
Produktgenerasjon		02
Vekt uten batteri		2,2 kg(4,9 lb)
Turtall	1. gir	0 o/min ... 365 o/min
	2. gir	0 o/min ... 625 o/min
Turtall 3. gir		0 o/min ... 1 440 o/min
	4. gir	0 o/min ... 2 460 o/min
∅ bor (myktre)		1,5 mm ... 32 mm
∅ bor (hardtre)		1,5 mm ... 20 mm
∅ bor (metall)		1,5 mm ... 20 mm

4.1 Batteri

Batteriets driftsspenning	21,6 V
Vekt batteri	Se kapittelet "Forskriftsmessig bruk"
Omgivelsestemperatur under drift	-17 °C ... 60 °C(1 °F ... 140 °F)
Lagringstemperatur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Batteritemperatur ved ladestart	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Klargjøring til arbeidet

ADVARSEL

Fare for personskader på grunn av utilsiktet start!

Før batteriet settes i, må du kontrollere at det tilhørende produktet er slått av.
Fjern batteriet før du foretar maskininnstillinger eller skifter tilbehørsdeler.

Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet.

5.1 Lade batteriet

1. Les bruksanvisningen for laderen før lading.
2. Kontaktene på batteriet og laderen må være rene og tørre.
3. Lad opp batteriet i en godkjent lader. 143

5.2 Sette i batteri

ADVARSEL

Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned!

Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen.
- Kontroller at batteriet alltid går riktig i inngrep.

1. Lad batteriet helt opp før første gangs bruk.
2. Skyv batteriet inn i produktet til det klikker hørbart på plass.
3. Kontroller at batteriet sitter godt fast.

5.3 Ta ut batteri

1. Trykk på batteriets opplåsingsknapp.
2. Trekk batteriet ut av produktet.

5.4 Montere sidehåndtak

1. Vri på grepet for å løsne holderen (strammebåndet) på sidehåndtaket. Skyv holderen (strammebåndet) forfra over hurtigchucken til sporet som er beregnet på dette.
2. Plasser sidehåndtaket i ønsket stilling.
3. Vri på grepet for å stramme holderen (strammebåndet) på sidehåndtaket.

5.5 Sette i innsatsverktøy

1. Kontroller at innstikkenden på innsatsverktøyet er ren. Gjør den ren om nødvendig.
2. Åpne hurtigchucken.
3. Skyv innsatsverktøyet inn i hurtigchucken, og skru hurtigchucken fast til du hører flere mekaniske klikk.
4. Kontroller at innsatsverktøyet sitter godt fast.

5.6 Ta ut innsatsverktøy

1. Åpne hurtigchucken.
   Hvis det ikke mulig å åpne chucken, må du ta den medfølgende hakenøkkelen til hjelp.
2. Trekk innsatsverktøyet ut av hurtigchucken.

5.7 Fallsikring

ADVARSEL

Fare for personskade som følge av at verktøy og/eller tilbehør faller ned!

• Bruk bare den anbefalte Hilti verktøysnoren til produktet.
• Kontroller festepunktet for verktøysnoren med henblikk på eventuelle skader før hver bruk.
  Ikke fest verktøysnoren i beltekroken. Ikke bruk en beltekrok til å løfte opp produktet.

Følg nasjonale retningslinjer for arbeid i høyden.

Bruk som fallsikring til dette produktet kun en kombinasjon av Hilti fallsikringen #2293133 med Hilti verktøysnor #2261970.

▶ Fest fallsikringen i monteringsåpningene for tilbehør. Kontroller at den sitter forsvarlig fast.
Fest den ene karabinkroken på verktøysnoren til fallsikringen og den andre karabinkroken til en bærende konstruksjon. Kontroller at begge karabinkrokene sitter forsvarlig fast.

Følg bruksanvisningene for Hilti fallsikring samt Hilti verktøysnor.

6 Betjening

Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.

6.1 Velge gir

▶ Velg giret.
- Girvalgbryteren kan bare betjenes när motoren er avslått.

6.2 Stille inn høyre- eller venstregang 3

• Still inn ønsket rotasjonsretning med bryteren for høyre-/venstregang.
  En sperre hindrer at motoren kobles om när den er i drift. I midtstilling er kontrollbryteren blokkert (innkoblingssperre).

6.3 Slå på

▶ Trykk på kontrollbryteren.
- Alt etter hvor hardt du trykker, stilles turtallet trinnløst inn på inntil maksimalt turtall.

6.4 Boring

1. Sett innstillingsringen for dreiemoment på symbolet.
2. Still inn bryteren for høyre-/venstregang på høyregang.

6.5 Skruing

1. Still inn ønsket dreiemoment med dreiemomentinnstillingsringen.
2. Still inn ønsket rotasjonsretning med bryteren for høyre-/venstregang.

6.6 Slå av

▶ Slipp kontrollbryteren.

7 Pleie og vedlikehold

ADVARSEL

Fare for personskader på grunn av isatt batteri!

▶ Ta alltid ut batteriet før stell og vedlikeholdsarbeid!

Pleie av produktet

• Fjern forsiktig gjenstridig smuss.
- Rengjør ventilasjonsåpningene, der slike finnes, forsiktig med en tørr og myk børste.
- Rengjør huset bare med en lett fuktet klut.
- Bruk en ren og tørr klut for å rengjøre kontaktene på produktet.

Pleie av li-ion-batterier

• Bruk aldri et batteri med tilstoppede ventilasjonsåpninger. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Unngå at batteriet unødig utsettes for støv eller smuss. Ikke utsett batteriet for høy fuktighet (f.eks. ved å dyppe det i vann eller la det stå ute i regnet).
  Hvis et batteri blir gjennomvått, må det behandles som et skadet batteri. Isoler det i en ikke-brennbar beholder, og kontakt Hilti service.
• Hold batteriet fritt for fremmed olje og fett. Ikke la unodig støv eller smuss samle seg på batteriet. Rengjør batteriet med en tørr og myk børste eller en ren og tørr klut. Ikke berør kontaktene på batteriet, og ikke fjern fettet som er smurt på kontaktene fra fabrikken.
• Rengjør huset bare med en lett fuktet klut.

Vedlikehold

ADVARSEL

Fare for elektrisk støt! Ufagmessige reparasjoner på elektriske komponenter kan føre til alvorlig personskade og forbrenninger.

- Elektriske deler på maskinen må kun repareres av fagfolk.

• Kontroller alle synlige deler regelmessig mht. skade og alle betjeningselementer mht. feilfri funksjon.
• Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få produktet omgående reparert av Hilti service.
• Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt.

Av hensyn til sikkerheten må du bare bruke originale reservedeler, forbruksmateriell og tilbehør. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du hos Hilti Store eller på: www.hilti.group

8 Transport og lagring

Transport av batteridrevne verktøy og batterier

FORSIKTIG

Utilsiktet start under transport!

▶ Transporter alltid produktene dine uten batterier!

▶ Ta ut batteri(er).
▶ Batterier må aldri transporteres løst. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.

- Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre transport.

Lagring av batteridrevne verktøy og batterier

ADVARSEL

Utilsiktet skade på grunn av defekte batterier eller lekkasje fra batterier!

- Oppbevar alltid produktene dine uten batterier!

• Oppbevar produktet og batterier kjølig og tørt. Ta hensyn til temperaturgrensene som er angitt under tekniske data. 144
  Ikke oppbevar batterier i laderen. Ta alltid batteriet ut av laderen etter lading.
  ▶ Batterier må aldri oppbevares i solen, på varmekilder eller bak glass.
• Oppbevar produktet og batterier utenfor barns og uvedkommendes rekkevidde.
• Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring.

9 Feilsøking

Følg statusindikatoren på batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet.

Feil Mulig årsak Løsning
Produktet virker ikke.	Batteriet er ikke satt helt i.	► La batteriet gå i lås med et hørbart klikk.
	Batteriet er utladet.	► Skift batteri og lad tomt batteri.
LED-ene på batteriet indikerer ingenting	Batteriet er defekt.	► Kontakt Hilti service.
Av/på-bryteren kan ikke trykkes inn eller er blokkert.	Bryteren for høyre-/venstregang er i midtstilling.	► Trykk bryteren for høyre-/venstregang mot venstre eller høyre.
Batteriet blir tomt raskere enn vanlig.	Svært lave omgivelsestemperaturer.	► La batteriet varmes langsomt opp til romtemperatur.
Batteriet festes ikke med et hørbart klikk.	Festetappene på batteriet er skitne.	► Rengjør festetappene, og fest batteriet i arbeidsstilling.
Kraftig varmeutvikling i produktet eller batteriet.	Elektrisk feil. ► Slå av produktet	umiddelbart, ta ut batteriet, la det kjølne og kontakt Hilti service.
	Produktet er overbelastet (bruks-grensen er overskredet).	► Sjekk alltid produktets effekt før du begynner å arbeide. Se tekniske data.

10 Kassering

ADVARSEL

Fare for personskade ved ikke-forskriftsmessig kassering! Gasser eller væsker som lekker ut, utgjør en helsefare.

• Ikke send skadde batterier i posten eller på annen måte!
  ▶ Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.
• Kasser batterier slik at de er utilgjengelige for barn.
  ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma.

Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.

Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet!

11 Produsentgaranti

Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner.

12 Ytterligere informasjon

Tilbehør, systemprodukter og ytterligere informasjon om produktet finner du her.

China RoHS (direktiv for begrensning av bruk av farlige stoffer)

China RoHS II

Declaration of Cor

Proposal cord

Informasjon om sikkerhet og bruk

I denne dokumentasjonen brukes begrepet batteri om oppladbare Hilti li-ion-batterier, der flere li-ion-celler er koblet sammen. De er beregnet for Hilti elektroverktøy og skal derfor bare brukes til disse. Bruk bare originale Hilti-batterier!

Beskrivelse

Hilti-batterier er utstyrt med cellestyrings- og cellebeskyttelsessystemer.

Batterienebestårav celler som inneholderlitium-ion-lagringsmaterialersommuliggjørenhøy energitetthet. Li-ion-cellene har svært lav minneeffekt, men er svært følsomme overfor påvirkning fra ytre krefter, dyputlading eller høye temperaturer.

Produktene som er godkjent for Hilti-batterier, finner du i nærmeste Hilti Store eller under: www.hilti.group

Sikkerhet

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier.

Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.

HILTI

▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C eller brennes.
Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadd på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
- Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.
Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.
- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.
Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.
Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til å ta i etter en time, er det defekt. Gå frem i henhold til anvisningene i kapittelet Tiltak ved batteribrann.

Prosedyre ved skadde batterier

• Kontakt alltid Hilti service när et batteri er skadet.
• Ikke bruk batteriet hvis det lekker ut væske.
  Hvis det lekker ut væske, må du passe på at du ikke får batterivæske i øynene og/eller på huden. Bruk alltid vernehansker og vernebriller under håndtering av batterivæske.
  Fjern batterivæsken som har lekket ut med et godkjent kjemisk rengjøringsmiddel. Følg lokale rengjøringsforskrifter for batterivæske.
  ▶ Legg defekte batterier i en ikke-brennbar beholder, og dekk dem med tørr sand, krittpulver (CaCO3) eller silikat (vermikulitt). Sett deretter på lokket luftett, og oppbevar beholderen på trygg avstand fra brennbare gasser, væsker og gjenstander.
  ▶ Lever inn beholderen i nærmeste Hilti Store eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

Prosedyre for batterier som ikke virker lenger

Prosedyre ved batteribrann

ADVARSEL

Fare på grunn av batteribrann! Et brennende batteri slipper ut farlige og eksplosive væsker og damp som kan forårsake korrosjonsskader, forbrenninger og eksplosjoner.

- Bruk personlig verneutstyr når du skal bekjempe en batteribrann.

• Sørg for tilstrekkelig ventilasjon slik at farlig og eksplosiv damp kan slippe ut.
  ▶ Ved intens røykutvikling må du straks forlate rommet.
  ▶ Ved irritasjon i luftveiene må du oppsøke lege.
• Kontakt brannvesenet før du prøver å slukke brannen.
  ▶ Batteribranner skal bare bekjempes med vann fra lengst mulig avstand. Pulverapparat eller brannteppe fungerer ikke på li-Ion-batterier. Brann i omgivelsene kan slukkes med tradisjonelle slukkemidler.
  Ikke prøv å flytte på store mengder brennende batterier. Fjern uberørt materiale fra området rett i nærheten, for på den måten å isolere de aktuelle batteriene.

Hvis du står overfor et batteri som ikke avkjøles, avgir røyk eller brenner:

Ta batteriet på en spade, og kast det i ned en bøtte med vann. Den kjølende virkningen reduserer faren for at brannen skal spre seg til battericeller som ennå ikke har nådd den kritiske temperaturen for antennelse.
- La batteriet ligge i minst 24 timer i bøtten til det er helt avkjølt.
Se kapittelet Prosedyre ved skadde batterier.

Informasjon om transport og lagring

▶ Omgivelsestemperatur mellom -17 °C og +60 °C / 1 °F og 140 °F.
- Lagringstemperatur mellom -20 °C og +40 °C / -4 °F og 104 °F.
Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter ferdig lading.
▶ Batterier bør lagres så kjølig og tørt som mulig. Kjølig lagring forlenger batterilevetiden. Batteriene må aldri lagres i solen, nær varmekilder eller bak glassruter.
- Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
Ikke transporter batterier uinnpakket. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.

Vedlikehold og kassering

• Hold batteriet rent og fritt for olje og fett. Unngå unødig støv eller smuss på batteriet. Rengjør batteriet med en tørr og myk pensel eller en ren og tørr klut.
  Ikke bruk batteriet hvis ventilasjonsåpningene er tette. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Ikke la fremmedlegemer komme på innsiden.
  Ikke la fuktighet trenge inn i batteriet. Hvis fuktighet har trengt inn i batteriet, må du behandle det som et skadd batteri og isolere det i en ikke-brennbar beholder.

Se kapittelet Prosedyre ved skadde batterier.

• Ved ukyndig kassering kan gasser eller væsker som lekker ut, representere helsefare. Lever inn batteriet hos nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!
  ▶ Kast aldri batterier i husholdningsavfallet.
  Kasser batterier slik at de er utilgjengelige for barn. Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.

Alkuperäiset ohjeet

Sisällys
