РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SF 8M-22 02 HILTI

bg Оригинално Ръководство за експлоатация 366

ro Manual de utilizare original 382

5.7 Защита от падения

ПРЕДУПРЕЖДЕНИЕ

Оригинално Ръководство за експлоатация

Съдържание

1 Данни за Ръководството за експлоатация 367
1.1 За ръководството за експлоатация 367
1.2 Условни обозначения 368
1.3 Символи в зависимост от продукта 368
2 Безопасност 369
2.1 Общи указания за безопасност при електроинструменти 369
2.2 Указания за безопасна работа с бормашини 371
2.3 Допълнителни указания за безопасност за винтоверт 371
2.4 Грижливо отношение към акумулаторите и внимателно боравене с тях 372

3 Описание .... 373

3.1 Преглед на продукта 1 373

3.2 Употреба по предназначение 373

3.3 Обем на доставката 3

3.4 Индикации на литиевойнните акумулаторни батерии 374

5.1 Зареждане на акумулатор 375

5.2 Поставяне на акумулатор 376

5.3 Отстраняване на акумулатор 376

5.4 Монтаж на странична ръкохватка 2 376

5.5 Поставяне на сменяем инструмент 376

5.6 Изваждане на сменяем инструмент 376

5.7 Защита срещу падане от височина 376

6 Експлоатация .... 377

6.1 Избор на скорост 4 377

6.2 Настройка за дясно/ляво въртене 3 377

6.3 Включване 377

6.4 Пробиване 377

6.5 Завинтване 377

6.6 Изключване 377

7 Обслужване и поддръжка 377

8 Транспорт и съхранение 378

10 Третиране на отпадъци 379

12 Повече информация 379

1 Данни за Ръководството за експлоатация

1.1 За ръководството за експлоатация

• Предупреждение! Преди да включите продукта, се уверете, че приложеното към продукта ръководство за експлоатация, включително инструкциите, указанията за безопасност и предупредителните указания, фигури и спецификации, са прочетени и разбрани. Запознайте се с всички инструкции, указания за безопасност и предупредителни указания, фигури, спецификации, както и съставни части и функции. При неспазване има опасност от електрически удар, пожар, тежки наранявания или смърт. Съхранявайте ръководството за експлоатация, включително всички инструкции, указания за безопасност и предупредителни указания, за последващо използване.
• HILTI Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, поддържани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособления могат да бъдат опасни, ако бъдат експлоатирани неправомерно от неквалифициран персонал или ако бъдат използвани не по предназначение.
• Приложеното ръководство за експлоатация отговаря на актуалното състояние на техниката момента на отпечатване. Винаги ще намерите актуалната версия онлайн на продуктовата страница на Hilti. Последвайте за тази цел връзката или QR кода в настоящото ръководство за експлоатация, обозначен със символа 🚗️.
• Ръководството за експлоатация трябва винаги да е достъпно до продукта. Предавайте продукта на други лица само заедно с настоящото ръководство за експлоатация.

1.2.1 Предупредителни указания

Предупредителните указания предупреждават за опасност в зоната около продукта. Използват се следните сигнални думи:

ОПАСНОСТ

ОПАСНОСТ!

Отнася се за непосредствена опасност от заплаха, която води до тежки телесни наранявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ!

Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт.

ПРЕДПАЗЛИВОСТ

ВНИМАНИЕ!

Отнася се за възможна опасна ситуация, която може да доведе до телесни наранявания или материални щети.

1.2.2 Символи в Ръководството за експлоатация

В настоящото Ръководство за експлоатация се използват следните символи:

	Да се съблюдава Ръководството за експлоатация
	Препоръки при употреба и друга полезна информация
	Препратка
	Боравене с рециклируеми материали
	Не изхвърляйте електроуреди и акумулатори в битовите отпадъци
	Hilti Литиевойонна акумулаторна батерия
	Hilti Зарядно устройство

1.2.3 Символи във фигурите

Във фигурите се използват следните символи:

2	Тези числа препращат към съответната фигура в началото на настоящото Ръководство за експлоатация.
3	Номерирането в илюстрациите показва важни работни стъпки или компоненти, които са важни за работните стъпки. В текста тези работни стъпки или компоненти са означени със съответните номера, напр. (3).
11	Позиционните номера се използват във фигуратаПрегледи препращат към номерата на легендата в РазделПрегледна продукта.
!	Този символ има за цел да привлече вниманието Ви при работа с продукта.

1.3.1 Символи върху продукта

Върху продукта може да се използват следните символи:

	Безударно пробиване
	Постоянен ток
[АКСХ]	Обороти в минута
[7082]	Обороти на празен ход при измерване
[4W42]	Диаметър
[W648]	Продуктът поддържа NFC-технология, която е съвместима с iOS- и Android платформи.
	Литиево-йонен акумулатор
	Никога не удряйте с предмет по акумулатора и никога не използвайте акумулатора като ударен механизмъм.
	Не оставяйте акумулатора да падне. Не използвайте акумулатор, който е бил ударен или е повреден по друг начин.
[НК6Y]	Използвани типовеHilti литиево-йонни акумулатори. Съблюдавайте указанията в Раздел Употреба по предназначение.
	Ако присъства на продукта, продуктът е бил сертифициран от този сертифициращ орган за пазарите в САЩ и Канада в съответствие с приложимите стандарти.

2 Безопасност

2.1 Общи указания за безопасност при електроинструменти

ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и технически характеристики, с които е снабден този електроинструмент. Пропуски при спазване на приведените по-долу инструкции могат да предизвикат електрически удар, пожар и/или тежки наранявания.

Съхранявайте всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) или до захранвани от акумулатор електроинструменти (без захранващ кабел).

Безопасност на работното място

Поддържайте работното си място чисто и добре осветено. Безпорядъкът или недостатъчното осветление в работната зона може да доведат до злополуки.
- Не работете с електроинструмента във взривоопасна среда, където има горими течности, газове или прах. В електроинструментите се отделят искри, които могат да възпламенят прахове или изпарения.
- Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрол върху уреда.

Безопасност при работа с електроинструменти

Съединителният щепсел на електроинструмента трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със заземени електроинструменти, не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от електрически удар.

- Избягвайте допира на тялото Ви до заземени повърхности, като тръби, отоплителни уреди, печки и хладилници. Рискът от възникване на електрически удар се увеличава, когато тялото Ви е заземено.

▶ Предпазвайте електроинструментите от дъжд или влага. Проникването на вода в електроинструмента повишава опасността от възникване на токов удар.

- Не използвайте съединителния проводник за цели, за които не е предназначен, напр. за носене на електроинструмента, за окачване или за изваждане на щепсела от контакта. Предпазвайте съединителния проводник от нагряване, масла, остри ръбове или движещи се части. Повредени или усукани съединителни проводници увеличават риска от електрически удар.

Когато работите с електроинструмент на открито, използвайте само удължителни кабели, които са подходящи и за работа навън. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от електрически удар.

HILTI

- Ако не можете да избегнете работа с електроинструмента във влажна среда, използвайте ключ с вградена дефектнотокова защита. Използването на ключ с вградена дефектнотокова защита намалява риска от електрически удар.

Безопасен начин на работа

• Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, ако сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания.
• Носете лични предпазни средства и работете винаги със защитни очила. Носенето на лични предпазни средства, като противопрахова маска, обезопасени обувки със стабилен грайфер, защитна каска или антифони, според вида и употребата на електроинструмента, намалява риска от наранявания.
• Избягвайте неволно включване на електроинструмента. Уверете се, че електроинструментът е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вземате или пренасяте. Ако държите пръста си върху превключвателя, докато носите електроинструмента, или свързвате уреда към електрическата мрежа, когато е включен, това може да доведе до злополуки.
  ▶ Преди да включите електроинструмента, се уверете, че сте отстранили от него всички инструменти за настройка или гаечни ключове. Инструмент или ключ, който се намира на въртящо се звено, може да доведе до наранявания.
• Избягвайте неудобните положения на тялото. Работете при стабилно положение на тялото и пазете равновесие във всеки един момент. Така ще можете да контролирате електроинструмента по-добре, ако възникнат неочаквани ситуации.
  Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Свободните дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи се части.
• Ако е възможно монтирането на съоръжения за събиране и изсмукване на прах, се уверете, че те са включени и се използват правилно. Използването на прахоуловител може да намали породените от прахове опасности.
• Не се поддавайте на измамното усещане за сигурност и не пренебрегвайте правилата за безопасност за електроинструменти дори и след като много добре сте опознали електроинструмента и сте го използвали многократно. Нехайното действие може да доведе за части от секундата до тежки наранявания.

Използване и обслужване на електроинструмента

▶ Не претоварвайте уреда. Използвайте електроинструмента само съобразно неговото предназначение. Ще работите по-добре и по-безопасно, ако използвате подходящия електроинструмент в посочения диапазон на мощност.
▶ Не използвайте електроинструмент, чийто прекъсвач е повреден. Електроинструмент, който не може повече да бъде включван или изключван, е опасен и трябва да бъде ремонтиран.
Извадете щепсела от контакта и/или отстранете сменяемия акумулатор, преди да предпри-емете действия по настройките на уреда, смяната на принадлежности или прибирането на уреда. Тази предпазна мярка предотвратява опасността от задействане на електроинструмента по невнимание.
Съхранявайте неизползвани в момента електроинструменти далеч от достъпа на деца. Не допускайте използването на уреда от лица, които не са запознати с него или не са прочели настоящите инструкции. В ръцете на неопитни потребители електроинструментите могат да бъдат опасни.
Отнасяйте се грижливо към електроинструменти и принадлежности. Проверявайте дали подвижните елементи функционират безупречно и не заклинват, дали има счупени или повредени части, които нарушават функциите на електроинструмента. Преди да използвате уреда, дайте повредените части за ремонт. Много злополуки се дължат на лошо поддържани електроинструменти.
- Подържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове заклинват по-рядко и се водят по-лесно.

Използвайте електроинструменти, принадлежности, сменяеми инструменти и т.н. съгласно настоящите инструкции. Съобразявайте се и с конкретните работни условия и с дейностите, които трябва да бъдат извършвани. Употребата на електроинструменти за цели, различни от предвидените от производителя, може да доведе до опасни ситуации.

- Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и незамърсени от масла и смазки. Хлъзгави ръкохватки и повърхности за хващане не позволяват безопасно обслужване и контрол на електроинструмента в непредвидени ситуации.

Използване и обслужване на акумулаторния инструмент

Зареждайте акумулаторите само с препоръчани от производителя зарядни устройства. При зарядно устройство, подходящо за определен вид акумулатори, съществува опасност от пожар, ако то се използва с други акумулатори.
- Използвайте в електроинструментите само предвидените за съответния модел акумулатори. Употребата на други акумулатори може да доведе до наранявания и опасност от пожар.
Съхранявайте неизползваните акумулатори далече от кламери, монети, ключове, пирони, винтове или други дребни метални предмети, тъй като те могат да предизвикат късо съединение в контактите. При късо съединение в контактите на акумулатора може да се получат изгаряния или да възникне пожар.
- Ако акумулаторът се използва неправилно, от него може да изтече течност. Избягвайте контакт с тази течност. При случаен контакт изплакнетемястотообилнос вода. Ако течността попадне в очите, потърсете допълнително лекарска помощ. Излизащата от акумулатора течност може да причини кожни раздразнения или изгаряния.
- Не използвайте повреден или модифициран акумулатор. Повредените или модифицирани акумулатори могат да имат непредвидимо поведение и да предизвикат пожар, експлозия или да породят опасност от наранявания.
- Не подлагайте акумулатора на въздействието на огън или твърде високи температури. Огън или температури над 130 °C (265 °F) могат да предизвикат експлозия.
Следвайте всички инструкции относно зареждането и никога не зареждайте акумулатора или акумулаторния инструмент извън посочения в Ръководството за експлоатация температурен обхват. Неправилното зареждане или зареждането извън допустимия температурен обхват може да разруши акумулатора и да повиши опасността от възникване на пожар.

Сервизиране

• Ремонтът на електроинструмента трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира безопасността на съхранението на уреда.
  ▶ Никога не обслужвайте повредени акумулатори. Цялостната поддръжка на акумулаторите следва да се извършва само от производителя или от оторизирани центрове за обслужване на клиенти.

2.2 Указания за безопасна работа с бормашини

Указания за безопасност за всички дейности

• Използвайте допълнителната ръкохватка. Загубата на контрол може да доведе до наранявания.
  Дръжте електроинструмента за изолираните повърхности за хвашане, ако извършвате дейности, при които сменяемият инструмент или винтовете може да попаднат на скрита токопроводимост. Контактът с тоководещи проводници може да постави под напрежение също и метални части на уреда и да доведе до възникване на електрически удар.

Указания за безопасност при използване на дълги свредла

В никакъв случай не работете с по-високи обороти от определените за свредлото максимально допустими обороти. При по-високи обороти свредлото може леко да се огъне, когато може да се върти свободно без контакт с детайла, и да причини наранявания.
Започвайте процеса на пробиване винаги с малък брой обороти и когато свредлото е в контакт с детайла. При по-високи обороти свредлото може леко да се огъне, когато може да се върти свободно без контакт с детайла, и да причини наранявания.
▶ Не прилагайте прекомерен натиск и пробивайте само в надljжна посока. Свредлата могат да се огънат и затова да се счупят или да причинят загуба на контрол и наранявания.

2.3 Допълнителни указания за безопасност за винтоверт

• Използвайте продукта и принадлежностите само в технически изправно състояние.
  ▶ Никога не извършвайте манипулации или промени по продукта или принадлежностите.
  ▶ Преди началотго на работния процес проверете работната зона за скрити електрически проводници, газо- и водопроводи. Външните метални части на продукта могат да предизвикат електрически удар или експлозия, ако сте повредили електрически кабел, газо- или водопроводна тръба.

HILTI

▶ При шлайфане, обработване с шкурка, рязане и пробиване се образува прах, който може да съдържа опасни химикали. Някои примери са: олово или боя, базирана на олово; тухли, бетон и други продукти за зидария, естествен камък и други силикатосъдържащи продукти; определени дървета, като дъб, бук и химически обработена дървесина; азбест или азбестосъдържащи материали. Определете експозицията на оператора и страничните наблюдатели според класа на опасност на материалите, върху които се работи. Вземете необходимите мерки, за да поддържате експозицията на безопасно ниво, като напр. използване на система за събиране на прах или носене на подходяща дихателна защита. Общите мерки за намаляване на експозицията включват:

▶ Работете в добре проветриво помещение,
▶ Избягвайте продължителен контакт с прах,
▶ Почиствайте праха от лицето и тялото,
▶ Носете защитно облекло и измивайте откритите места с вода и със сапун.

- Опасност от нараняване поради падащи инструменти и/или принадлежности. Преди да започнете работа, проверете дали акумулаторът и монтираните принадлежности са здраво закрепени.

▶ Не използвайте износени накрайници.

Работете с големи и тежки сменяеми инструменти само на първа скорост. В противен случай съществува опасност при изключването на уреда той да се повреди или при неблагоприятни обстоятелства патронникът на свредлото да се разхлаби.

- Използвайте доставените заедно с продукта допълнителни ръкохватки. Загубата на контрол може да доведе до наранявания. Уверете се, че допълнителната ръкохватка е здраво закрепена и надеждно монтирана.

▶ Включете продукта едва тогава, когато го приведете в работно положение.

- Застопорете детайла. Използвайте затегателни механизми или менгеме, за да закрепите неподвижно детайла. По този начин закрепването е по-сигурно, отколкото ако придържате с ръка, а освен това и двете Ви ръце са свободни за работа с уреда.

▶ Винаги дръжте продукта здраво с две ръце за предвидените за целта ръкохватки. Поддържайте ракохватките сухи и чисти.

▶ Винаги оставяйте вентилационните отвори свободни. Опасност от изгаряния поради покрити вентилационни отвори!

- Избягвайте допира до въртящи се части - опасност от нараняване!

▶ При експлоатация на продукта носете защита за очите, защитна каска, антифони и подходяща дихателна защита.

- Използвайте защита за очите. Отломките от материала могат да наранят тялото и очите.

▶ Не гледайте директно срещу осветлението (светодиод) на продукта и не осветявайте други хора в лицето. Съществува опасност от заслепяване.

▶ Правете често работни паузи и упражнения за подобряване на кръвообращението в пръстите Ви. При продължителна работа вибрациите могат да предизвикат нарушения на кръвоносните съдове или нервната система в областта на пръстите, ръцете или китките.

▶ Преди да оставите продукта, изчакайте, докато престане да работи.

▶ При смяната на инструменти носете защитни ръкавици. Допирът до сменяемия инструмент може да доведе до порезни рани и изгаряния.

2.4 Грижливо отношение към акумулаторите и внимателно боравене с тях

Съблюдавайте следните указания за безопасност за надеждно боравене и използване на литиево-йонни акумулатори. Неспазването им може да предизвика дразнене на кожата, тежки корозивни увреждания, химични изгаряния, пожар и/или експлозии.

▶ Използвайте акумулаторите само в технически изправно състояние.

Работете внимателно с акумулаторите, за да избегнете повреди и да предотвратите изтичането на течности, които са много вредни за здравето!

- Акумулаторите не трябва по никакъв начин да бъдат променяни или манипулирани!

- Акумулаторите не трябва да се разглобяват, смачкват, да се нагряват над 80°C (176°F) или да се изгарят.

▶ Не използвайте или не зареждайте акумулатори, които са били ударени или са повредени по друг начин. Проверявайте редовно Вашите акумулатори за признаци на повреда.

▶ Никога не използвайте рециклирани или ремонтирани акумулатори.

▶ Никога не използвайте акумулатор или акумулаторен електроинструмент като ударен механизмъм.

▶ Никога не излагайте акумулаторите на пряка слънчева светлина, повишена температура, образуване на искри или открит пламък. Това може да доведе до експлозии.

- Не допирайте полюсите на батериите с пръсти, инструменти, украшения или други електропроводими предмети. Това може да повреди акумулатора, както и да причини материални щети и наранявания.

- Дръжте акумулаторите далече от дъжд, влага и течности. Проникналата влага може да причини къси съединения, електрически удари, изгаряния, пожар и експлозии.

- Използвайте само зарядни устройства и електроинструменти, предназначени за този тип акумула- тори. За тази цел съблюдавайте данните в съответните Ръководства за експлоатация.

▶ Не използвайте и не съхранявайте акумулатора във взривоопасна среда.

- Ако акумулаторът е много горещ на допир, той може да има повреда. Поставете акумулатора на видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен Обърнете се към сервис на Hilti или прочетете документ „Указания за безопасност и прилагане за Hilti литиевойнни акумулаторни батерии“.

Спазвайте специалните директиви, приложими за транспорта, съхранението и използването на литиевойнни акумулаторни батерии.

Прочетете указанията за безопасност и използване за Hilti литиевойнни акумулатори, които ще получите чрез сканиране на QR кода, обозначен със символа.

3 Описание

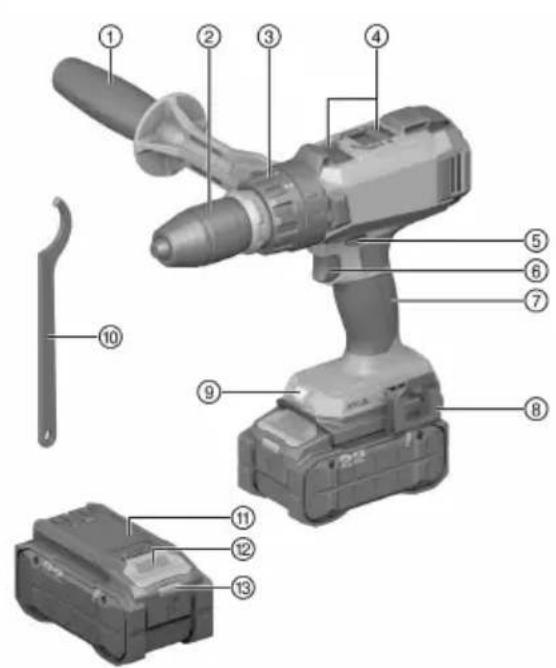

3.1 Преглед на продукта

① Странична ръкохватка
② Бързозатягащ патронник
③ Регулиращ пръстен за въртящ момент
④ Превключвател за скорости
⑤ Превключвател за дясно/ляво въртене с блокировка срещу включване
⑥ Команден ключ (с електронен регулатор на оборотите)
⑦ Ръкохватка
⑧ Кука за колан (опционално)
⑨ Осветление на работната среда
⑩ Гаечен ключ с кука
⑪ Акумулатор
⑫ Бутон за деблокиране на акумулатора
⑬ Статус индикатор на акумулатора

3.2 Употреба по предназначение

Описаният продукт представлява акумулаторен пробивен винтоверт с ръчно задвижване. Той е предназначен за завиване и развиване на винтове и за пробиване в стомана, дърво и пластмаси.

• За този продукт използвайте само Hilti Nuron литиево-йонни акумулатори от тип В 22. За оптимална работа Hilti препоръчва за този продукт посочените в тази таблица акумулатори.
• За тези акумулатори използвайте само зарядни устройства на Hilti от посочените в тази таблица типове серии.

3.3 Обем на доставката

пробивен винтоверт, странична ръкохватка, гаечен ключ с кука, Ръководство за експлоатация Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group

3.4 Индикации на литиевойнните акумулаторни батерии

Hilti Nuron Литиевойнните акумулаторни батерии могат да показват състоянието на зареждане, съобщенията за грешки и състоянието на акумулаторната батерия.

3.4.1 Индикатори за състояние на зареждане и известия за грешки

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради падане на акумулатор!

Когато акумулаторната батерия е поставена, натиснете бутона за освобождаване, за да се уверите, че сте фиксирали коректно акумулаторната батерия обратно в използвания продукт.

За да получите едно от следните показания, натиснете за кратко бутона за деблокиране на акумулатора. Състоянието на зареждане и възможните неизправности също се показват постоянно, докато свързаният продукт е включен.

Състояние Значение
Четири (4) светодиода светят постоянно в зелено	Състояние на зареждане: 100 % до 71 %
Три (3) светодиода светят постоянно в зелено	Състояние на зареждане: 70 % до 51 %
Два (2) светодиода светят постоянно в зелено	Състояние на зареждане: 50 % до 26 %
Един (1) светодиод свети постоянно в зелено	Състояние на зареждане: 25 % до 10 %
Един (1) светодиод мига бавно в зелено	Състояние на зареждане: < 10 %
Един (1) светодиод мига бързо в зелено	Литиевойнната акумулаторна батерия е напълно разредена. Заредете акумулатора.Ако след зареждането на акумулатора светодиодът все още мига бързо, обърнете се към сервис наHilti.
Един (1) светодиод мига бързо в жълто	Литиевойнната акумулаторна батерия или свързаният с нея продукт са претоварени, прекалено горещи, прекалено студени или има друга повреда.Темперирайте продукта и акумулатора до препоръчителната работна температура и не претоварвайте продукта, когато го използвате.Ако съобщението продължава да стои, обърнете се към сервис наHilti.
Един (1) светодиод свети в жълто	Литиевойнната акумулаторна батерия и свързаният с нея продукт не са съвместими. Моля, свържете се със сервис наHilti.
Един (1) светодиод мига бързо в червено	Литиевойнната акумулаторна батерия е заключена и не може да се използва отново. Моля, свържете се със сервис наHilti.

3.4.2 Индикатори за състоянието на акумулатора

За да проверите състоянието на акумулаторната батерия, натиснете и задръжте бутона за освобождаване за повече от 3 секунди. Системата не разпознава потенциална неизправност на батерията поради злоупотреба, като напр. изпускане, пробиване, външни топлинни повреди и др.

Състояние Значение
Всички светодиоди светят като бягаща светлина и след това един (1) светодиод свети постоянно в зелено.	Акумулаторът все още може да се използва.
Всички светодиоди светят като бягаща светлина и след това един (1) светодиод мига бързо в жълто.	Запитването за състоянието на акумулатора не може да бъде осъществено. Повторете процес или се обърнете към сервис на Hilti.
Всички светодиоди светят като бягаща светлин и след това един (1) светодиод свети постоянно в червено.	Ако свързаният продукт все още може да се използва, оставащит капацитет на акумулаторната батерия е по-малък от 50 %.Ако свързаният продукт вече не може да бъде използван, акумулаторът е в края на своя екоплоатационен живот и трябва да бъде сменен. Моля, свържете се със сервиз на Hilti.

Номинално напрежение		21,6 В
Продуктово поколение		02
Тегло без акумулатор		2,2 кг(4,9 фунт)
Обороти 1-ва скорост		0 об/мин ...365 об/мин
	2-ра скорост	0 об/мин ...625 об/мин
	3-та скорост	0 об/мин ...1 440 об/мин
	4-та скорост	0 об/мин ...2 460 об/мин
∅ Свредло (мека дървесина)		1,5 мм ... 32 мм
∅ Свредло (твърда дървесина)		1,5 мм ... 20 мм
∅ Свредло (метал)		1,5 мм ... 20 мм

4.1 Акумулатор

Работно напрежение на акумулатора	21,6 В
Тегло на акумулатор	Вижте Раздел "Употреба по предназначение"
Температура на околната среда при работа	-17 °C ... 60 °C(1 °F ... 140 °F)
Температура на съхранение	-20 °C ... 40 °C(-4 °F ... 104 °F)
Температура на акумулатора в началото на зареждането	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Подготовка на работата

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради неволно включване!

▶ Преди поставянето на акумулатора се уверете, че съответният продукт е изключен.
Отстранявайте акумулатора, преди да въвеждате настройки по уреда или да подменяте принадлежности.

Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.

5.1 Зареждане на акумулатор

1. Преди зареждането прочетете Ръководството за експлоатация на зарядното устройство.
2. Уверете се, че контактите на акумулатора и на зарядното устройство са чисти и сухи.
3. Заредете акумулатора в одобрено зарядно устройство. 373

5.2 Поставяне на акумулатор

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради късо съединение или падащ акумулатор!

▶ Преди поставянето на акумулатора се уверете, че контактите на акумулатора и контактите на продукта са почистени от замърсявания.
▶ Уверете се, че акумулаторът се застопорява винаги правилно.

1. Преди първото пускане в експлоатация зареждайте акумулатора докрай.
2. Плъзнете акумулатора в продукта, докато се застопори с ясно щракване.
3. Контролирайте стабилното положение на акумулатора.

5.3 Отстраняване на акумулатор

1. Натиснете бутона за деблокиране на акумулатора.
2. Извадете акумулатора от продукта.

5.4 Монтаж на странична ръкохватка 2

1. Завъртете дръжката, за да освободите държача (обтягаша лента) на страничната ръкохватка. Плъзнете държача (обтягаша лента) отпред през бързозатягация патронник до предвидения за целта жлеб .
2. Позиционирайте страничната ръкохватка в желаното положение.
3. Завъртете дръжката, за да затегнете държача (обтягашата лента) на страничната ръкохватка.

5.5 Поставяне на сменяем инструмент

1. Проверете дали опашката за захващане на сменяемия инструмент е чиста. Ако е необходимо, почистете опашката за захващане.
2. Отворете бързозатягация патронник.
3. Поставете сменяемия инструмент в бързозатягация патронник и затегнете бързозатягация патронник, докато се чуе неколкократно механично щракване.
4. Проверете надеждното закрепване на сменяемия инструмент.

5.6 Изваждане на сменяем инструмент

1. Отворете бързозатягация патронник.
   ▶ Ако патронникът не може да бъде отворен, помогнете си с приложения огънат гаечен ключ.

2. Издърпайте сменяемия инструмент от бързозатягация патронник.

5.7 Защита срещу падане от височина

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради падащ инструмент и/или принадлежност!

• Използвайте само разрешеното за Вашия продукт препоръчано Hilti задържащо въже за инструменти.
  ▶ Преди всяка употреба проверявайте точката на закрепване на задържащото въже за инструменти за възможни повреди.
  ▶ Не закрепвайте задържащото въже за инструменти към куката за колан. Не използвайте кука за колан, за да повдигнете продукта.

Спазвайте националните разпоредби за работа на височина.

За този продукт използвайте като защита срещу падане само комбинацията от Hilti защитата срещу падане от височина #2293133 с Hilti задържащото въже за инструменти #2261970.

Закрепете защитата срещу падане от височина в монтажните отвори за принадлежности. Проверете за надеждното закрепване.

- Закрепете кука с пружинка на задържащото въже за инструменти към защитата срещу падане от височина, а втората кука с пружинка закрепете към носеща конструкция. Проверете за надеждното закрепване на двете куки с пружинка.

Съблюдавайте Ръководствата за експлоатация на Hilti защитата срещу падане от височина и на Hilti задържащото въже за инструменти.

6 Експлоатация

Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.

6.1 Избор на скорост

▶ Изберете скоростта.

▶ Превключвателят за скорости може да бъде задействан само ако двигателят е спрял.

6.2 Настройка за дясно/ляво въртене

- Настройте превключвателя за дясно/ляво въртене в желаната посока на въртене.

Заключващ механизъм предотвратява превключването при работещ двигател. В средно положение командният ключ е блокиран (блокировка срещу включване).

6.3 Включване

▶ Натиснете командния ключ.

В зависимост от силата на натиск оборотите могат да се настроят безстепенно на максимальни обороти.

6.4 Пробиване

1. Поставете регулирация пръстен за въртящ момент върху символа .
2. Поставете превключвателя за дясно/ляво въртене в положение дясно въртене.

6.5 Завинтване

1. Настройте желания въртящ момент на регулирация пръстен за въртящ момент.
2. С превключвателя за дясно/ляво въртене настройте желаната посока на въртене.

6.6 Изключване

▶ Освободете командния ключ.

7 Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване при поставен акумулатор!

▶ Винаги изваждайте акумулатора преди всяка дейност по обслужване и поддръжка!

Грижи за продукта

• Отстранете внимателно упоритите замърсявания.
• Ако има вентилационни отвори, почистете ги внимателно със суха мека четка.
• Почиствайте корпуса само с леко навлажнена кърпа.
• Използвайте чиста, суха кърпа за почистване, за да избършете контактите на продукта.

Грижа за литиевойонните акумулаторни батерии

• Никога не използвайте акумулатор със запушени вентилационни отвори. Почиствайте вентилационните отвори внимателно със суха, мека четка.
• Избягвайте ненужното излагане на акумулаторната батерия на прах или замърсявания. Никога не излагайте акумулаторната батерия на висока влажност (напр. потопен във вода или оставен под дъжда).

Ако акумулаторът е бил напоен с вода, третирайте го като повреден акумулатор. Изолирайте го в незапалим контейнер и се обърнете към сервис на Hilti.

HILTI

• Поддържайте акумулаторната батерия почитен от масла и смазки. Не позволявайте по акумулаторната батерия да се натрупват ненужно прах или замърсявания. Избърсвайте акумулаторната батерия със суха, мека четка или с чиста, суха кърпа за почистване.
  Не се допирайте до контактите на акумулаторната батерия и не отстранявайте фабрично нанесената грес от контактите.
• Почиствайте корпуса само с леко навлажнена кърпа.

Поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасност от електрически удар! Неправомерните ремонти по електрическата част могат да доведат до тежки наранявания и да причинят изгаряния.

• Ремонти по електрическата част могат да се извършват само от правоспособни електроспециалисти.
• Проверявайте редовно всички видими части за наличие на повреди, а елементите за управление - за изправно функциониране.
• Не работете с продукта при наличие на повреди и/или смущения във функциите. Предайте продукта незабавно в сервис на Hilti за ремонт.
• След извършване на дейности по обслужване и поддръжка монтирайте всичи защитни устройства и проверете за изправното им функциониране.

За безопасна работа използвайте само оригинални резервни части, консумативи и принадлежности. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group

8 Транспорт и съхранение

Транспортиране на акумулаторни инструменти и акумулатори

ПРЕДПАЗЛИВОСТ

Неволно включване при транспортиране!

▶ Винаги транспортирайте Вашите продукти без поставени акумулатори!
▶ Извадете акумулатора/ите.
▶ Никога не транспортирайте акумулаторите в насипно състояние. При транспортиране акумулаторите трябва да бъдат защитени от прекомерни удари и вибрации и изолирани от всякакви проводящи материали или други акумулатори, за да не се осъществи контакт с други полюси на батерии и да се избегне късо съединение. Спазвайте местните транспортни наредби за акумулатори.
- Акумулаторите не трябва да се изпращат по щщата. Свържете се със спедиторска фирма, ако искате да изпращате повредени акумулатори.
▶ Преди всяка употреба проверявайте продукта и акумулаторите за наличие на повреди, също преди и след продължително транспортиране.

Съхранение на акумулаторни инструменти и акумулатори

ПРЕДУПРЕЖДЕНИЕ

Неволна повреда, дължаща се на дефектни или изтичащи акумулатори!

▶ Винаги съхранявайте Вашите продукти без поставени акумулатори!

Съхранявайте продукта и акумулаторите на хладно и сухо място. Съблюдавайте температурните гранични стойности, посочени в техническата спецификация. 375
▶ Не съхранявайте акумулатори в зарядното устройство. След зареждане винаги изваждайте акумулатора от зарядното устройство.
▶ Никога на съхранявайте акумулатори на слънце, върху източници на топлина или зад стъкло.
Съхранявайте продукта и акумулаторите извън досега на деца и неоторизирани лица.
▶ Преди всяка употреба проверявайте продукта и акумулаторите за наличие на повреди, също преди и след продължително съхранение.

При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервис на Hilti.

Смущение Възможна причина Решение
Продуктът не функционира.	Акумулаторът не е поставен из- цяло.	► Застопорете акумулатора с ясно щракване.
	Акумулаторът е разреден. ► Сменете акумулатора и заре- дете изтощения акумулатор.
Светодиодите на акумулато-ра не дават индикация	Неизправен акумулатор. ► Свържете се със сервис на Hilti.
Включвате-лят/изключвателят не може да се натисне, респ. е блокиран.	Превключвателят за дясно/ляво въртене е в средно положение.	► Натиснете превключвателя за дясно/ляво въртене наляво или надясно.
Акумулаторът се изтощава по-бързо от обикновено.	Много ниска околна температу-ра.	► Оставете акумулатора да се затопли бавно до стайна температура.
Акумулаторът не се засто- порява с ясно щракване.	Фиксиращите планки на акумула-тора са замърсени.	► Почистете фиксиращите план- ки и застопорете акумулатора в работно положение.
Силно загряване на продук-та или на акумулатора.	Електрическа повреда. ► Изключете продукта незабав- но, извадете акумулатора, наблюдавайте го, оставете го да се охлади и се свържете със сервис на Hilti.
	Продуктът е претоварен (използ-ван е извън границата на прило-жение).	► Преди всякакви дейности съблюдавайте данните за мощност на Вашия продукт. Вижте Технически данни.

10 Третиране на отпадъци

ПРЕДУПРЕЖДЕНИЕ

Риск от нараняване поради неправилно третиране на отпадъците! Опасности за здравето поради изпускане на газове и течности.

▶ Не доставяйте или не изпращайте повредени акумулатори!
▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения.
- Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца.
- Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управление на отпадъците.

Hilti продуктите са произведени в по-голямата си част от материали за многократна употреба.

Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни Hilti взема Вашите употребявани уреди обратно за рециклиране. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски консултант.

▶ Не изхвърляйте електроинструменти, електронни устройства и акумулатори в битовите отпадъци!

▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия местен Hilti партньор.

12 Повече информация

Принадлежности, системни продукти и повече информация за Вашия продукт ще намерите тук.

China RoHS II

Тази таблица се прилага за пазара в Китай.

В тази документация терминът акумулаторна батерия се използва за презареждаеми литиевойнни акумулаторни батерии на Hilti, в които са обединени няколко литиевойнни клетки. Те са предназначени за електроинструменти на Hilti и могат да бъдат използвани само с тях. Използвайте само оригинални Hilti акумулатори!

Описание

Hilti Акумулаторите са оборудвани със системи за управление и защита на клетките.

Акумулаторите се състоят от клетки, съдържащи литиевойонни материали за съхранение, които позволяват голяма специфична енергийна плътност. Литиевойонните клетки са подложени на много нисък ефект на паметта, но са много чувствителни към въздействието на сила, дълбоко разреждане или високи температури.

Разрешените продукти за акумулатори Hilti ще намерите във Вашия Hilti Store или на: www.hilti.group

Безопасност

Съблюдавайте следните указания за безопасност за надеждно боравене и използване на литиево-йонни акумулатори. Неспазването им може да предизвика дразнене на кожата, тежки корозивни увреждания, химични изгаряния, пожар и/или експлозии.
Работете внимателно с акумулаторите, за да избегнете повреди и да предотвратите изтичането на течности, които са много вредни за здравето!
- Акумулаторите не трябва по никакъв начин да бъдат променяни или манипулирани!
- Акумулаторите не трябва да се разглобяват, смачкват, да се нагряват над 80°C или да се изгарят.
- Не използвайте или не зареждайте акумулатори, които са били ударени или са повредени по друг начин. Проверявайте редовно Вашите акумулатори за признаци на повреда.

▶ Никога не използвайте рециклирани или ремонтирани акумулатори.
▶ Никога не използвайте акумулатор или акумулаторен електроинструмент като ударен механизмъм.
▶ Никога не излагайте акумулаторите на пряка слънчева светлина, повишена температура, образуване на искри или открит пламък. Това може да доведе до експлозии.
- Не допирайте полюсите на батериите с пръсти, инструменти, украшения или други електропроводими предмети. Това може да повреди акумулатора, както и да причини материални щети и наранявания.
Дръжте акумулаторите далече от дъжд, влага и течности. Проникналата влага може да причини къси съединения, електрически удари, изгаряния, пожар и експлозии.
- Използвайте само зарядни устройства и електроинструменти, предназначени за този тип акумулатори. За тази цел съблюдавайте данните в съответните Ръководства за експлоатация.
▶ Не използвайте и не съхранявайте акумулатора във взривоопасна среда.
- Ако акумулаторът е много горещ на допир, той може да има повреда. Поставете акумулатора на видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправе. Постъпвайте съгласно указанията в Раздел Мерки при горящ акумулатор.

Поведение при повредени акумулатори

▶ Винаги се свързвайте със сервис на Hilti, ако има повреден акумулатор.
▶ Не използвайте акумулатор, от който излиза течност.
- Избягвайте директен контакт с кожата и/или очите, ако течността изтича. Винаги носете защитни ръкавици и защита за очите при работа с батерийна течност.
▶ За целта използвайте одобрен химически почистващ препарат, за да отстраните излизащата батерийна течност. Спазвайте местните разпоредби за почистване на батерийна течност.
- Поставете неизправния акумулатор в незапалим контейнер и го покрийте със сух пясък, с креда на прах (CaCO3) или силикат (вермикулит). След това затворете капака херметически и съхранявайте контейнера далече от запалими газове, течности или предмети.
- Изхвърлете контейнера във Вашия Hilti Store или се свържете с местната компания за управление на отпадъци. Спазвайте местните разпоредби за повредени акумулатори!

Поведение при вече неработещи акумулатори

▶ Внимавайте за необичайно поведение на акумулатора като неправилно зареждане, необичайно дълги времена на зареждане, забележим спад в мощността, необичайна активност на светодиода или изтичане ва течности. Това са индикации за наличие на вътрешен проблем.
- Ако предполагате, че има проблем с вътрешния акумулатор, свържете се със сервис на Hilti.
Ако акумулаторът спре да работи, вече не може да се зарежда или ако изтича течност, трябва да го изхвърлите. Виж Раздел Поддръжка и третиране на отпадъци.

Мерки при горящ акумулатор

ПРЕДУПРЕЖДЕНИЕ

Опасност от пожар на акумулатора! При пожар в акумулатора се отделят опасни и експлозивни течности и пари, което може да доведе до корозионни увреждания, изгаряния или експлозии.

- Носете средствата си за персонална защита, когато гасите горящ акумулатор.

• Осигурете подходяща вентилация, която позволява да се избегнат опасни и потенциално взривоопасни газове.
  ▶ При интензивно разпространяване на дим напуснете незабавно помещението.
  ▶ При дразнене на дихателните пътища се консултирайте с лекар.
  ▶ Повикайте на помощ пожарната команда, преди да започнете опит за гасене.
  ▶ Гасете горящия акумулатор само с вода от възможно най-голямо разстояние. Праховите пожарогасители и противопожарните одеяла са неефективни за литиевойнни акумулатори. На външните пожари може да се противодейства с конвенционални средства за гасене.
  ▶ Не се опитвайте да премествате големи количества горящи акумулатори. Отстранете всички незасегнати материали от най-близката околна среда, за да изолирате засегнатите акумулатори.

В случай, когато акумулаторите не се охлаждат, пушат или горят:

• Вземете акумулатора с лопата и го хвърлете в кофа с вода. Охлаждащото въздействие ограничава разпространението на пожара върху акумулаторни клетки, които все още не са достигнали критичната температура на запалване.
• Оставете акумулатора в кофа за най-малко 24 часа, докато се охлади напълно.
  ▶ Виж Раздел Поведение при повредени акумулатори.

Данни за транспорт и съхранение

▶ Експлоатационна температура на околната среда между -17°C и +60°C / 1°F и 140°F.
▶ Температура на съхранение между -20°C и +40°C / -4°F и 104°F.
▶ Не съхранявайте акумулаторите в зарядното устройство. След зареждане винаги изваждайте акумулатора от зарядното устройство.
По възможност съхранявайте акумулаторите на хладно и сухо място. Съхранението на хладно място удължава живота на акумулатора. Никога на оставяйте акумулаторите на слънце, върху отоплителни уреди или зад стъкла на прозорци.
- Акумулаторите не трябва да се изпращат по пощата. Свържете се със спедиторска фирма, ако искате да изпращате повредени акумулатори.
▶ Никога не транспортирайте акумулаторите в насипно състояние. При транспортиране акумулаторите трябва да бъдат защитени от прекомерни удари и вибрации и изолирани от всякакви проводящи материали или други акумулатори, за да не се осъществи контакт с други полюси на батерии и да се избегне късо съединение. Спазвайте местните разпоредби за транспортиране на акумулатори.

Поддръжка и третиране на отпадъци

▶ Поддържайте акумулатора чист и незамърсен от масла и смазки. Избягвайте ненужен прах или замърсявания върху акумулатора. Почиствайте акумулатора със суха, мека четка с власинки или с чиста, суха кърпа за почистване.
▶ Не работете с акумулатора при запушени вентилационни отвори. Почиствайте вентилационните отвори внимателно със суха, мека четка.
▶ Не допускайте попадането на чужди тела във вътрешността.
- Не допускайте проникването на влага в акумулатора. Ако в акумулатора е проникнала влага, третирайте същия като повреден акумулатор и го изолирайте в незапалим контейнер. - Виж Раздел Поведение при повредени акумулатори.

▶ Поради неправилно изхвърляне може да възникне опасност за здравето при излизане на газове или течности. Изхвърле акумулатора във Вашия Hilti Store или се свържете с местната компания за управление на отпадъците. Спазвайте местните разпоредби за повредени акумулатори!

▶ Не изхвърляйте акумулатори заедно с битови отпадъци.

- Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. Покривайте връзките с непроводим материал, за да избегнете къси съединения.

Manual de utilizare original

Continut
