ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ TYWK42PV20 PANASONIC

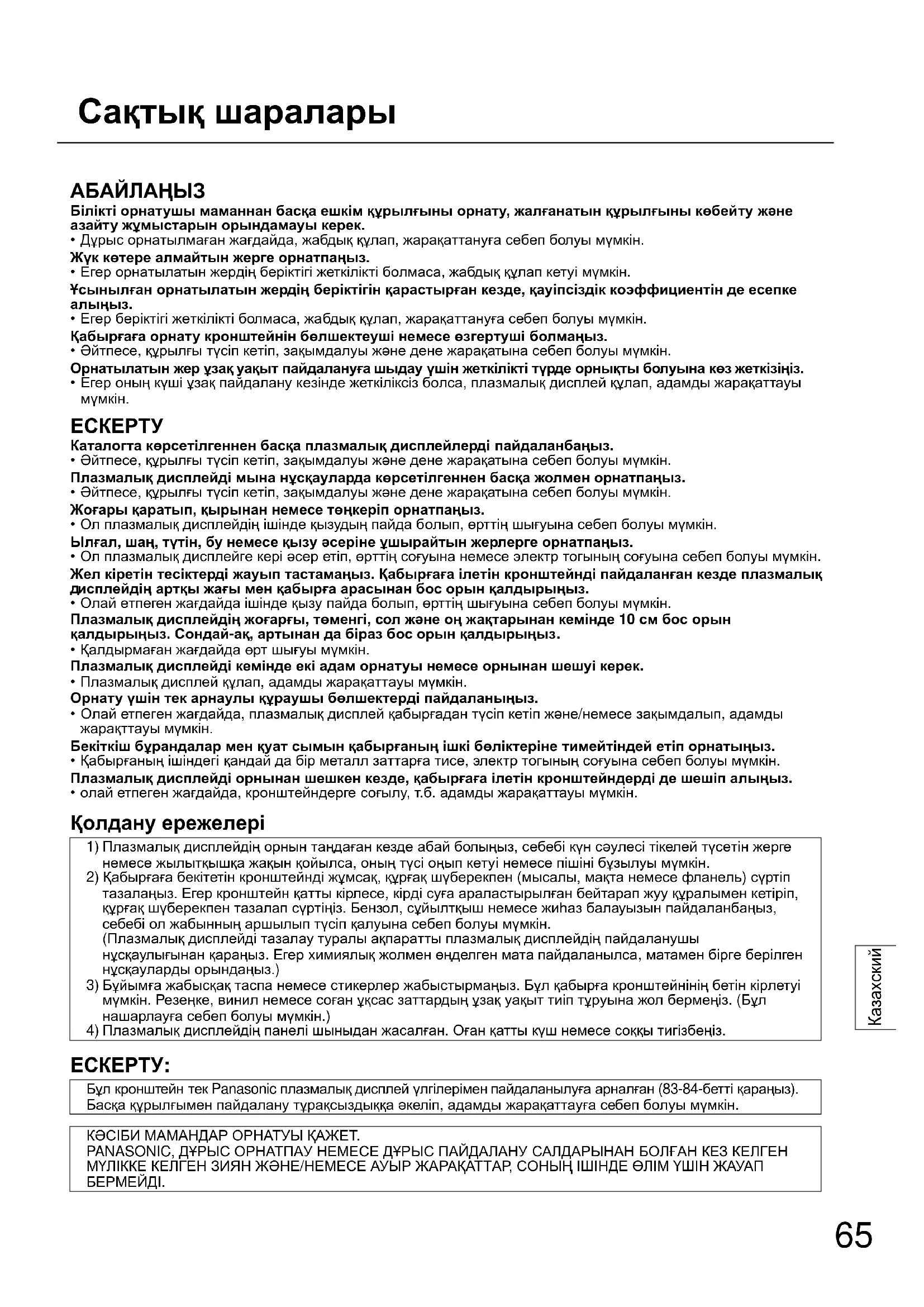

Білікті орнатушы маманнан басқа ешкім құрылғыны орнату, жалғанатын құрылғыны көбейту жəне азайту жұмыстарын орындамауы керек.

• Дұрыс орнатылмаған жағдайда, жабдық құлап, жарақаттануға себеп болуы мүмкін. Жүк көтере алмайтын жерге орнатпаңыз.

• Егер орнатылатын жердің беріктігі жеткілікті болмаса, жабдық құлап кетуі мүмкін. Ұсынылған орнатылатын жердің беріктігін қарастырған кезде, қауіпсіздік коэффициентін де есепке

• Егер беріктігі жеткілікті болмаса, жабдық құлап, жарақаттануға себеп болуы мүмкін. Қабырғаға орнату кронштейнін бөлшектеуші немесе өзгертуші болмаңыз.

• Əйтпесе, құрылғы түсіп кетіп, зақымдалуы жəне дене жарақатына себеп болуы мүмкін. Орнатылатын жер ұзақ уақыт пайдалануға шыдау үшін жеткілікті түрде орнықты болуына көз жеткізіңіз.

• Егер оның күші ұзақ пайдалану кезінде жеткіліксіз болса, плазмалық дисплей құлап, адамды жарақаттауы

Каталогта көрсетілгеннен басқа плазмалық дисплейлерді пайдаланбаңыз.

• Əйтпесе, құрылғы түсіп кетіп, зақымдалуы жəне дене жарақатына себеп болуы мүмкін. Плазмалық дисплейді мына нұсқауларда көрсетілгеннен басқа жолмен орнатпаңыз.

• Əйтпесе, құрылғы түсіп кетіп, зақымдалуы жəне дене жарақатына себеп болуы мүмкін. Жоғары қаратып, қырынан немесе төңкеріп орнатпаңыз.

• Ол плазмалық дисплейдің ішінде қызудың пайда болып, өрттің шығуына себеп болуы мүмкін. Ылғал, шаң, түтін, бу немесе қызу əсеріне ұшырайтын жерлерге орнатпаңыз.

• Ол плазмалық дисплейге кері əсер етіп, өрттің соғуына немесе электр тогының соғуына себеп болуы мүмкін. Жел кіретін тесіктерді жауып тастамаңыз. Қабырғаға ілетін кронштейнді пайдаланған кезде плазмалық

исплейдің артқы жағы мен қабырға арасынан бос орын қалдырыңыз.

• Олай етпеген жағдайда ішінде қызу пайда болып, өрттің шығуына себеп болуы мүмкін. Плазмалық дисплейдің жоғарғы, төменгі, сол жəне оң жақтарынан кемінде 10 см бос орын қалдырыңыз. Сондай-ақ, артынан да біраз бос орын қалдырыңыз.

• Қалдырмаған жағдайда өрт шығуы мүмкін. Плазмалық дисплейді кемінде екі адам орнатуы немесе орнынан шешуі керек.

• Плазмалық дисплей құлап, адамды жарақаттауы мүмкін. Орнату үшін тек арнаулы құраушы бөлшектерді пайдаланыңыз.

• Олай етпеген жағдайда, плазмалық дисплей қабырғадан түсіп кетіп жəне/немесе зақымдалып, адамды жарақттауы мүмкін. Бекіткіш бұрандалар мен қуат сымын қабырғаның ішкі бөліктеріне тимейтіндей етіп орнатыңыз.

• Қабырғаның ішіндегі қандай да бір металл заттарға тисе, электр тогының соғуына себеп болуы мүмкін. Плазмалық дисплейді орнынан шешкен кезде, қабырғаға ілетін кронштейндерді де шешіп алыңыз.

• олай етпеген жағдайда, кронштейндерге соғылу, т.б. адамды жарақаттауы мүмкін. Қолдану ережелері

1) Плазмалық дисплейдің орнын таңдаған кезде абай болыңыз, себебі күн сəулесі тікелей түсетін жерге

немесе жылытқышқа жақын қойылса, оның түсі оңып кетуі немесе пішіні бұзылуы мүмкін.

2) Қабырғаға бекітетін кронштейнді жұмсақ, құрғақ шүберекпен (мысалы, мақта немесе фланель) сүртіп

тазалаңыз. Егер кронштейн қатты кірлесе, кірді суға араластырылған бейтарап жуу құралымен кетіріп, құрғақ шүберекпен тазалап сүртіңіз. Бензол, сұйылтқыш немесе жиһаз балауызын пайдаланбаңыз, себебі ол жабынның аршылып түсіп қалуына себеп болуы мүмкін. (Плазмалық дисплейді тазалау туралы ақпаратты плазмалық дисплейдің пайдаланушы нұсқаулығынан қараңыз. Егер химиялық жолмен өңделген мата пайдаланылса, матамен бірге берілген нұсқауларды орындаңыз.)

3) Бұйымға жабысқақ таспа немесе стикерлер жабыстырмаңыз. Бұл қабырға кронштейнінің бетін кірлетуі

мүмкін. Резеңке, винил немесе соған ұқсас заттардың ұзақ уақыт тиіп тұруына жол бермеңіз. (Бұл нашарлауға себеп болуы мүмкін.)

4) Плазмалық дисплейдің панелі шыныдан жасалған. Оған қатты күш немесе соққы тигізбеңіз.

Бұл кронштейн тек Panasonic плазмалық дисплей үлгілерімен пайдаланылуға арналған (83-84-бетті қараңыз). Басқа құрылғымен пайдалану тұрақсыздыққа əкеліп, адамды жарақаттауға себеп болуы мүмкін. КƏСІБИ МАМАНДАР ОРНАТУЫ ҚАЖЕТ. PANASONIC, ДҰРЫС ОРНАТПАУ НЕМЕСЕ ДҰРЫС ПАЙДАЛАНУ САЛДАРЫНАН БОЛҒАН КЕЗ КЕЛГЕН МҮЛІККЕ КЕЛГЕН ЗИЯН ЖƏНЕ/НЕМЕСЕ АУЫР ЖАРАҚАТТАР, СОНЫҢ ІШІНДЕ ӨЛІМ ҮШІН ЖАУАП БЕРМЕЙДІ.66

Құрамдастар Қабырғаға бекітетін кронштейнді құрастыру кезіндегі сақтық шаралары ♦ Қабырғаға ілетін кронштейн плазмалық дисплейді тік қабырғаға бекітіп көру үшін пайдаланылады. Тік қабырғадан басқа бетке орнатушы болмаңыз. ♦ Плазмалық дисплейдің дұрыс жұмыс істеуін қамтамасыз ету жəне қандайда бір ақаудың алдын алу үшін мына жерлерге орнатпаңыз.

• Су шашқыштардың немесе өрт/түтін детекторларының жаны

• Діріл немесе соққы тию қаупі төнетін жерлер

• Жоғары кернеулі сымдардың немесе динамикалық қуат көздерінің жаны

• Магнит өрістері, жылу, су буы немесе күйе шығатын жерлердің жаны

• Жылыту жабдығынан үрленген ауа тиетін жерлер

• Ауа кондиционерінен немесе басқа құрылғыдан шығатын конденсат тамшылары түзілетін жерлер ♦ Орнатылатын жердің құрылымы мен материалына сəйкес келетін əдістермен орнатыңыз. ♦ Кронштейн орнатылатын қабырғаның материалына (ағаш, болат каркас, бетон, т.б.) сəйкес келетін, кез келген жерде сатылатын номиналды диаметрі 6 мм бұрандаларды пайдаланыңыз. ♦ Сыртқы температураның 40 °C-тан аспауы үшін оның жақсы желдетілуін қамтамасыз етіңіз. Əйтпесе, плазмалық дисплейдің ішінде қызу пайда болып, оның бұзылуына себеп болуы мүмкін. ♦ Құрастыру жəне орнату кезінде плазмалық дисплей мен еденде белгі қалмауы немесе олардың сызылмауы үшін еденге жұмсақ көрпе немесе мата төсеп қойыңыз. ♦ Бөлшектерді бұрандамен бекіткен кезде, бұрандалардың бос немесе тым қатты тартылмауын қадағалаңыз. ♦ Плазмалық дисплейдің қуат ашасы үшін қол оңай жететін электр розеткасын пайдаланыңыз. ♦ Орнату кезінде аса сақтықпен қарап, қауіпсіздікті қамтамасыз

Плазмалық дисплейді төбе шамдарының (жарықтандырғыш прожекторлардың, галоген шамдардың,, т.б.) астына орнатпаңыз. Əйтпесе, қатты қызудан корпус майысуы немесе зақымдалуы мүмкін. Қабырғаға бекітетін кронштейнді құрастыруға қажет бөлшектер

Негіздің жоғарғы жəне төменгі бекіткіші (2)

Кронштейн негізінің сол жақ бекіткіші (1)

Кронштейн негізінің оң жақ бекіткіші (1)

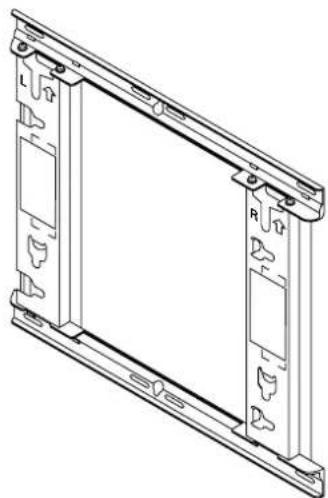

Керек-жарақты құрастыруға арналған (8) M5×10 Орнату үшін пайдаланылатын бөлшектер Толық құрастырылған бекіткіш құрылғының көрінісі

Алты қырлы ойық басты бұранда (4) M8×32

Бекітетін құрылғының бұрандасы (ұзын) (1)

Бекітетін құрылғының бұрандасы (қысқа) (1)

Алты қырлы кілт (жеткізу жинағына кіреді) (1) [Осы нұсқаулықтағы суреттер тек мысал ретінде көрсетілген.]67

1. Қабырғаға бекітетін

кронштейнді құрастыру

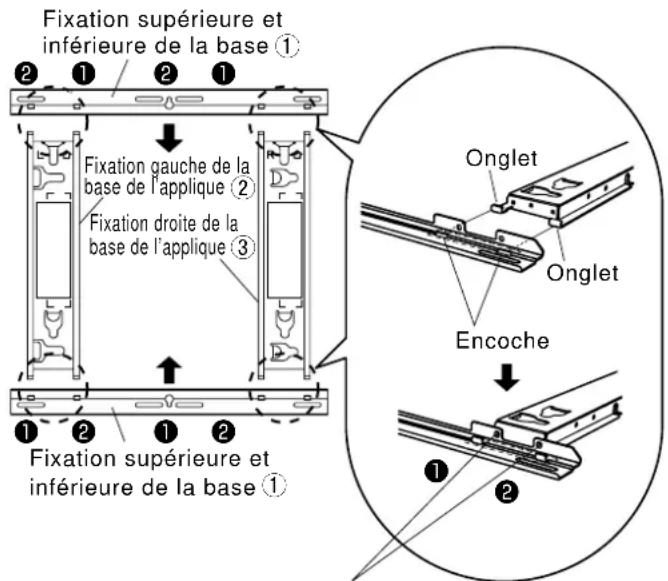

Негізгі жоғарғы жəне төменгі бекіткішерді

бекіткіштерін орналастырмаңыз.

Негізгі сол жəне оң жақ бекіткіштердің шығыңқы бөліктерін (құлақтарын) негізгі жоғарғы жəне төменгі бекіткіштердің (екі орын оң жағында, ал қалған екеуі сол жағында) ойықтарға кигізіп, бекіткіштерді керек-жарақтарды

ретімен құрастыруға арналған бұрандалармен бекітіңіз. (Тартудың бұрау моменті: 1,2-1,5 Н•м) Кронштейн негізінің оң жақ бекіткіші

Негіздің жоғарғы жəне төменгі бекіткіші

ҚұлақшаҚұлақша Кронштейн негізінің сол жақ бекіткіші

Керек-жарақты құрастыруға арналған бұранда

Негіздің жоғарғы жəне төменгі бекіткіші

• Құрастырылған қабырғаға бекіту кронштейнімен жұмыс істегенде, кронштейн негізінің сол жақ жəне оң жақ бекіткіштерін ұстап тұрыңыз. Негіздің жоғарғы жəне төменгі бекіткіштерін ұстасаңыз, бұл құрылғының пішіні бұзылуы мүмкін.

2. Орнатылатын жердің

Қабырғаға ілетін кронштейннің салмағы – шамамен 2,3 кг. Плазмалық дисплейдің пайдаланушы нұсқаулығын қарап, қабырғаға ілетін кронштейнге орнатылатын плазмалық дисплейдің салмағын тексеріңіз.

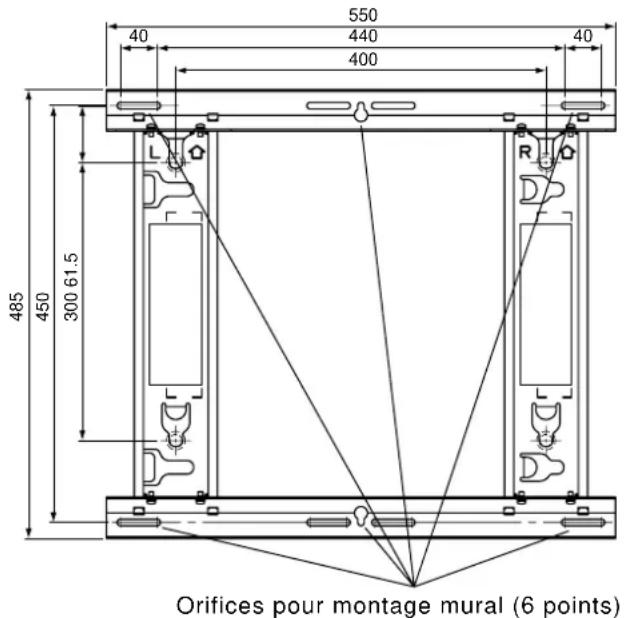

Оң жақтағы қабырға кронштейнінің контурлық сызбасына қарап, көрсетілген алты орнату орнындағы қабырғаның беріктігін тексеріңіз. Егер бұл орындарда беріктік жеткіліксіз болса, жеткілікті күшейтілуін қамтамасыз етіңіз.

Қабырғаға бекітетін тесіктер (6 нүктеде) Бекіту құрылғысын бекіту үшін, міндетті түрде бұрандаларды пайдаланыңыз. Ескертпелер

• Қабырғаға ілетін кронштейннің жоғарғы жағында бес орнату тесігі жəне төменгі жағында бес орнату тесігі бар. Қабырға ағаштан немесе басқа материалдан жасалған болса жəне орнатылатын жердің мықтылығы оң жақта көрсетілген алты орыннан бекіту арқылы жеткілікті болмаса, қосалқы тесіктерді пайдаланыңыз. Дегенмен, орнату бетінің қандай материалдан жасалғанына қарай, бұрандалар бір-біріне тым жақын орындарда пайдаланылған жағдайда, бетте жарықтар пайда болатынын ұмытпаңыз.

• Бекіту құрылғысына плазмалық дисплейден басқа бұйымды орнатпаңыз немесе орналастырмаңыз.

• Плазмалық дисплей орнатылғанда қолданылатын өлшемдер туралы толық мəліметтерді контурлық сызбадан қараңыз (83-84-бетті қараңыз).68

3. Қабырғаға бекітетін кронштейнді қабырғаға орнату

Берілген сыртқы өлшемдер негізінде қабырғаға орнатылатын тесіктердің орындарын анықтап (83 жəне 84-ші беттерді қараңыз), кронштейнді қабырғаға бекітіңіз.

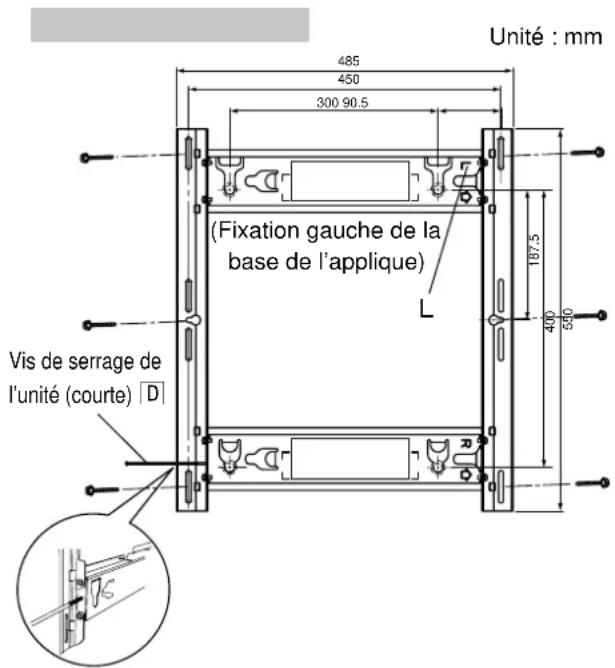

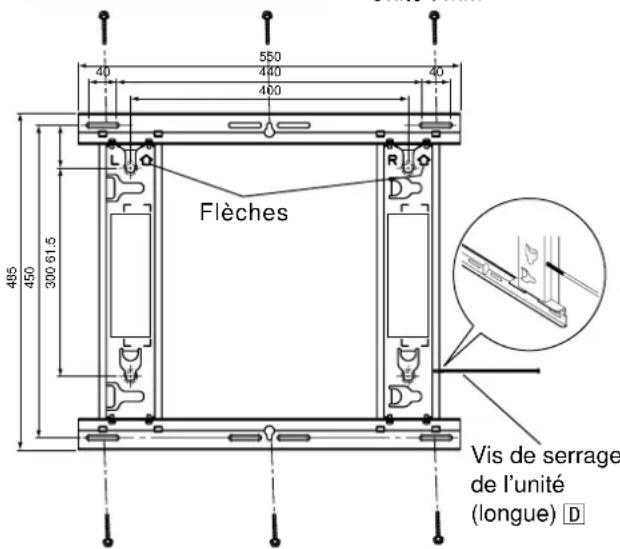

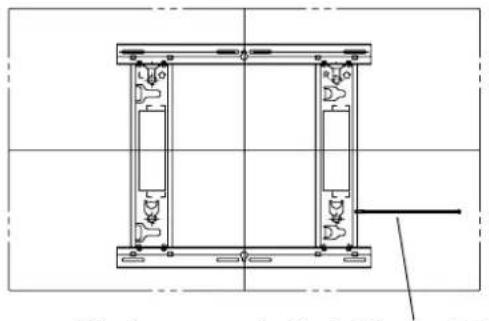

Көлденеңінен орнату Белгілерін жоғары қаратып, қабырғаға ілетін кронштейнді бекітіңіз. Тігінен орнату “L” белгісімен көрсетілген бағытты жоғары қаратып, қабырғаға ілетін кронштейнді

• Плазмалық дисплей тігінен орнатылғанда, сақ болыңыз, себебі плазмалық дисплейдің ортаңғы жағы қабырғаға ілетін кронштейннің құрылымына қарай кронштейннің ортаңғы бөлігінен ерекшеленеді.

Кронштейнді алты орынның барлығынан мықтап бекіту үшін диаметрі 6 мм бұрандаларды немесе гайкаларды пайдаланыңыз. Ескертпелер

• Қабырғаға бекітетін бұрандалар үшін кронштейн орнатылатын материалға/құрылымға сəйкес келетін сатып алынған диаметрі 6 мм бұрандаларды пайдаланыңыз.

• Бұрандалардың мықтылығын тексеріңіз. Өте мықты бұрандаларды пайдаланыңыз.

• Егер бұрандаларды кіргізіп жатқанда, оларды қабырға бетінен 10-15 мм шығарып қойыңыз.

• Бұрандамен кемінде алты жерден бұраңыз. Орнату рəсімі

4. Құрылғыны мықтап орнату үшін бұранданы ақырын тартыңыз

бекітетін бұранданы негізгі сол жəне оң жақтағы керек-жараққа кигізіп, оны ақырын тартыңыз (оны ек не үш рет бұраңыз). Көлденеңінен орнату : Негізгі сол жəне оң жақтағы керек-жарақтардың жанғы түбіндегі бұранда тесіктері Тігінен орнату : Керек-жарақтың сол жағының жоғарғы жəне төменгі бөліктеріндегі тесіктер (Плазмалық дисплейді орнатуды жеңілдететін тесікті таңдап пайдаланыңыз.) Көлденеңінен орнату Тігінен орнату

(Кронштейн негізінің сол жақ бекіткіші)

5. Плазмалық дисплейді дайындау

Изоляциялық арақабаттарды бекіту

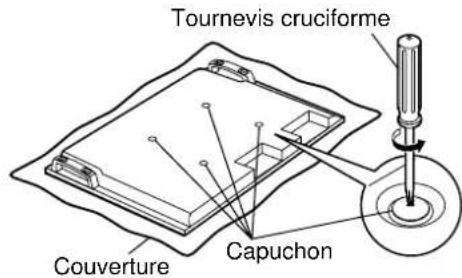

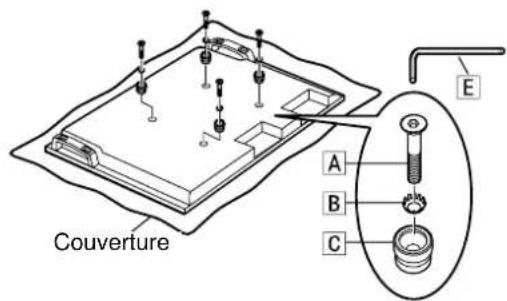

Плазмалық дисплейдің алдыңғы бетін кірден таза немесе ештене жоқ таза матаға орналастырып, төмендегі процедураны орындаңыз. Егер плазмалық дисплейдің шығыңқы бөліктері болса, оларды сызып немесе зақымдап алмаңыз.

Phillips бұрағышы арқылы плазмалық дисплейден төрт қалпақшаны шешіп алыңыз.

• Шешіп алынған қалпақшаларды қауіпсіз жерге қойыңыз. (Тірек негізі пайдаланылғанда, олар қажет болады.)

Жинақта берілген алты қырлы гайка кілтін

пайдаланып, жинақтағы 4 алты қырлы ойық басты бұрандаларды

жəне 4 изоляциялық арақабатты

оң жақта суретте көрсетілгендей қалпақшалар шешіп алынған жерге бекітіңіз. (Тартудың бұрау моменті: 3-4 Н•м)

Электр шнуры мен басқа құрылғыларды жалғауға арналған кабельдерді жалғаңыз. Ескертпелер

• Жалғау туралы мəліметтерді плазмалық дисплейдің пайдаланушы нұсқаулығынан қараңыз.

• Плазмалық дисплей қабырғаға ілетін кронштейнге орнатылғанда, электр шнуры мен басқа құрылғыларды жалғауға арналған кабельдердің плазмалық дисплей мен қабырға немесе кронштейн арасында қалып қоймағанына көз жеткізіңіз.

6. Плазмалық дисплейді қабырғаға ілетін кронштейнге орнату жəне

• Орнатқан кезде электр шнуры мен басқа құрылғыларды жалғауға кабельдердің плазмалық дисплей мен қабырғаның немесе кронштейннің арасында қалып қоймағанына көз жеткізіңіз. Көлденеңінен орнату

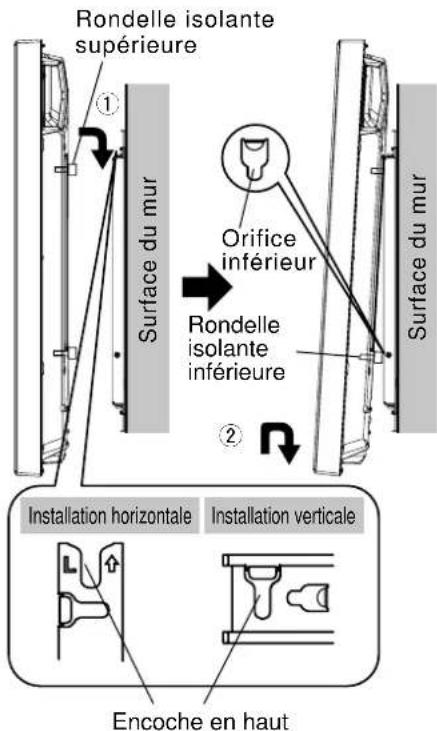

Плазмалық дисплейдің жоғарғы изоляциялық арақабаттарын кронштейннің жоғарғы жағындағы ойықтармен сəйкес келтіріп, оларды орнына ақырын төмен түсіріңіз.

Плазмалық дисплейді ақырын көтерген кезде төменгі изоляциялық арақабатты қабырғаға ілетін кронштейннің төменгі ұшындағы тесіктерге салып, плазмалық дисплейді орнына түскенше төмен қарай тіке тартыңыз. Тігінен орнату Panasonic логотипінің сол жаққа қарауы үшін оны сағат тілімен 90 градусқа бұрып, көлденең орнатуға қатысты бірдей процедурамен бекітіңіз.

• Егер плазмалық дисплей тым көп көтерілсе, оның жоғарғы жағы қабырғаға ілетін кронштейннен шықпай қалады. Төрт қырлы ұшты бұрауыш

Көлденеңінен орнату Тігінен орнату Жоғарғы жағындағы ойық Жоғарғы изоляциялы

Қабырғаның беті Қабырғаның беті

4-бөлімде бос бекітілген құрылғыны

ұстап тұратын бұранданы мықтап қатайтыңыз.

ұстап тұратын бұранданы тым қатты қатайту кронштейнді майыстырып жіберуі мүмкін.

Плазмалық дисплейді ақырын көтеріп, оның орнына мықтап бекітілгеніне көз жеткізіңіз. Көлденеңінен орнату Бекітетін құрылғының бұрандасы (ұзын)

(Тартудың бұрау моменті: 2,5-3,5 Н•м) Тігінен орнату Плазмалық дисплейді шешу

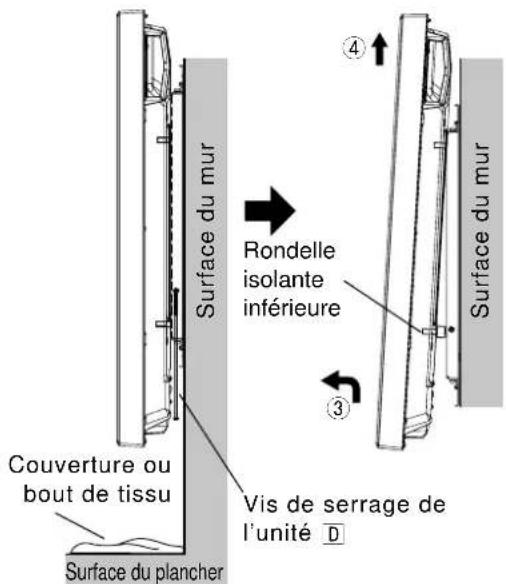

Плазмалық дисплейдің астына көрпе немесе мата салыңыз. Қабырғаға ілетін кронштейннің жанына бекітілген құрылғыны

ұстап тұратын бұранданы ағытып алыңыз. Көлденеңінен орнату Қабырғаға ілетін кронштейннің сол немесе оң жағы Тігінен орнату Қабырғаға ілетін кронштейннің сол жағы Қабырғаның беті

Бекітетін құрылғының

Қабырғаның беті Көрпе немесе

ұстап тұратын бұранда байқаусызда түсіп кетіп, еденнің бетін сызып кетуі мүмкін.

Электр шнуры мен плазмалық дисплейді басқа құрылғыларға жалғайтын сымдарды ажыратыңыз.

Плазмалық дисплейдің астыңғы жағын көтергенде, плазмалық дисплейді өзіңізге қарай тартыңыз.

Төменгі аралық қабаттар алынып болған соң, плазмалық дисплейді тағы көтеріп, оны шешіп алыңыз.

• Плазмалық дисплейді шешіп алу үшін шамамен 4 см көтеру керек. Бекітетін құрылғының бұрандасы (қысқа)

(Тартудың бұрау моменті: 1,2-1,5 Н•м)71
