ПОСІБНИК КОРИСТУВАЧА TYWK42PV20 PANASONIC

Тісті дөңес шайба (4)

4 дөңес тісті шайбаны

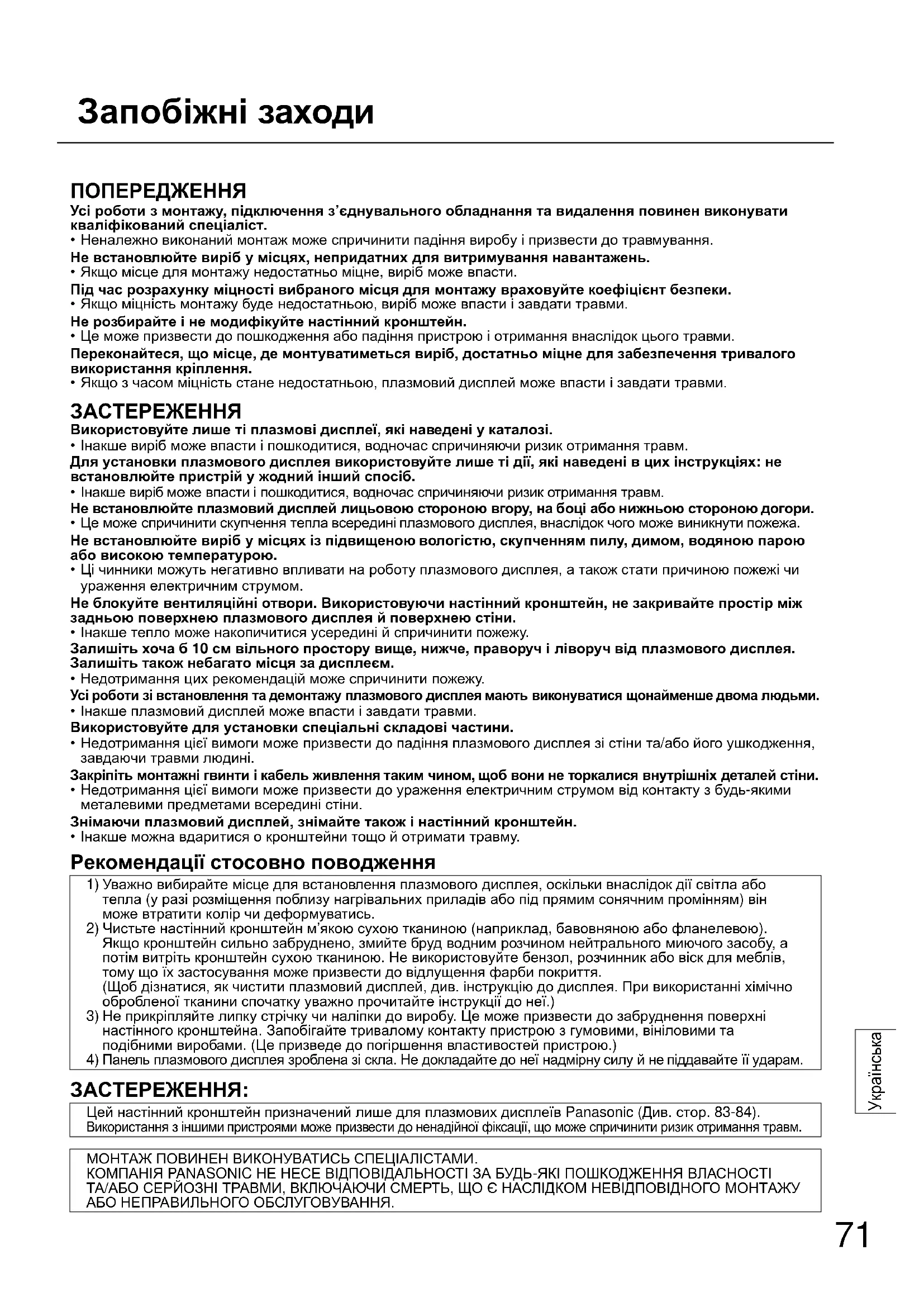

Запобіжні заходи ПОПЕРЕДЖЕННЯ Усі роботи з монтажу, підключення з’єднувального обладнання та видалення повинен виконувати кваліфікований спеціаліст.

• Неналежно виконаний монтаж може спричинити падіння виробу і призвести до травмування. Не встановлюйте виріб у місцях, непридатних для витримування навантажень.

• Якщо місце для монтажу недостатньо міцне, виріб може впасти. Під час розрахунку міцності вибраного місця для монтажу враховуйте коефіцієнт безпеки.

• Якщо міцність монтажу буде недостатньою, виріб може впасти і завдати травми. Не розбирайте і не модифікуйте настінний кронштейн.

• Це може призвести до пошкодження або падіння пристрою і отримання внаслідок цього травми. Переконайтеся, що місце, де монтуватиметься виріб, достатньо міцне для забезпечення тривалого використання кріплення.

• Якщо з часом міцність стане недостатньою, плазмовий дисплей може впасти і завдати травми. ЗАСТЕРЕЖЕННЯ Використовуйте лише ті плазмові дисплеї, які наведені у каталозі.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм. Для установки плазмового дисплея використовуйте лише ті дії, які наведені в цих інструкціях: не встановлюйте пристрій у жодний інший спосіб.

• Інакше виріб може впасти і пошкодитися, водночас спричиняючи ризик отримання травм. Не встановлюйте плазмовий дисплей лицьовою стороною вгору, на боці або нижньою стороною догори.

• Це може спричинити скупчення тепла всередині плазмового дисплея, внаслідок чого може виникнути пожежа. Не встановлюйте виріб у місцях із

вологістю, скупченням пилу, димом, водяною парою або високою температурою.

• Ці чинники можуть негативно впливати на роботу плазмового дисплея, а також стати причиною пожежі чи ураження електричним струмом. Не блокуйте вентиляційні отвори. Використовуючи настінний кронштейн, не закривайте простір між задньою поверхнею плазмового дисплея й поверхнею стіни.

• Інакше тепло може накопичитися усередині й спричинити пожежу. Залишіть хоча б 10 см вільного простору вище, нижче, праворуч і ліворуч від плазмового дисплея. Залишіть також небагато місця за дисплеєм.

• Недотримання цих рекомендацій може спричинити пожежу. Усі роботи зі встановлення та демонтажу плазмового дисплея мають виконуватися щонайменше двома людьми.

• Інакше плазмовий дисплей може впасти і завдати травми. Використовуйте для установки спеціальні складові частини.

• Недотримання цієї вимоги може призвести до падіння плазмового дисплея зі стіни та/або його ушкодження, завдаючи травми людині. Закріпіть монтажні гвинти і кабель живлення таким чином, щоб вони не торкалися внутрішніх деталей стіни.

• Недотримання цієї вимоги може призвести до ураження електричним струмом від контакту з будь-якими металевими предметами всередині стіни. Знімаючи плазмовий дисплей, знімайте також і настінний кронштейн.

• Інакше можна вдаритися о кронштейни тощо й отримати травму. Рекомендації стосовно поводження

1) Уважно вибирайте місце для встановлення плазмового дисплея, оскільки внаслідок дії світла або

тепла (у разі розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він може втратити колір чи деформуватись.

2) Чистьте настінний кронштейн м’якою сухою тканиною (наприклад, бавовняною або фланелевою).

Якщо кронштейн сильно забруднено, змийте бруд водним розчином нейтрального миючого засобу, а потім витріть кронштейн сухою тканиною. Не використовуйте бензол, розчинник або віск для меблів, тому що їх застосування може призвести до відлущення фарби покриття. (Щоб дізнатися, як чистити плазмовий дисплей, див. інструкцію до дисплея. При використанні хімічно обробленої тканини спочатку уважно прочитайте інструкції до неї.)

3) Не прикріпляйте липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні

настінного кронштейна. Запобігайте тривалому контакту пристрою з гумовими, вініловими та подібними виробами. (Це призведе до погіршення властивостей пристрою.)

Панель плазмового дисплея зроблена зі скла. Не докладайте до неї надмірну силу й не піддавайте її ударам. ЗАСТЕРЕЖЕННЯ: Цей настінний кронштейн призначений лише для плазмових дисплеїв Panasonic (Див. стор. 83-84). Використання з іншими пристроями може призвести до ненадійної фіксації, що може спричинити ризик отримання травм. МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ. КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ.72

Застережні заходи під час монтажу настінного кронштейна

Настінний кронштейн використовується для закріплення плазмового дисплея на вертикальній стіні для перегляду. Кронштейн дозволяється монтувати лише на вертикальній стіні. ♦ Щоб забезпечити належне функціонування плазмового дисплея і запобігти виникненню несправностей, не слід його встановлювати у таких місцях.

• Поблизу розприскувачів або пожежних/димових детекторів

• В місцях, де є ризик вибуху через вібрацію або поштовхи

• Поблизу високовольтних дротів або динамічних блоків живлення

• Поблизу джерел магнітного поля, тепла, пари або сажі

• В місцях, що піддаються впливу повітря, що видувається з опалювального обладнання

• В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання ♦ Під час монтажу використовуйте метод кріплення, який найбільше відповідає структурі та матеріалу поверхні, на якій встановлюватиметься кронштейн. ♦ Використовуйте наявні у продажу гвинти із номінальним діаметром 6 мм, які відповідають матеріалу стіни, до якої кріпиться кронштейн (дерево, сталева конструкція, бетон тощо). ♦ Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні не перевищувала 40 °C. Недотримання цього може призвести до накопичення тепла всередині плазмового дисплея і спричинити його несправність. ♦ Розстеліть м’яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу плазмовий дисплей та підлога не подряпалися. ♦ При скріпленні деталей не затягуйте гвинти занадто сильно, але й

скайте недостатнього затягування. ♦ Штепсель шнура живлення плазмового дисплея повинен легко діставати до електричної розетки. ♦ Під час виконання робіт з монтажу приділіть особливу увагу безпеці робочого місця. ♦ Не можна монтувати плазмовий дисплей безпосередньо під освітленням на стелі (таким, як точкові світильники, прожектори або галогенні лампи). Це може призвести до деформації або ушкодження пластмасових деталей корпуса. Деталі для збирання настінного кронштейна

Верхнє та нижнє кріплення основи (2)

Ліве кріплення основи кронштейна (1)

Праве кріплення основи кронштейна (1)

Гвинт для збирання конструкції (8) M5×10 Деталі для монтажу Вигляд повністю зібраної конструкції

Гвинт із утопленою головкою із внутрішнім шестигранником (4) M8×32

Гвинт для закріплення пристрою (довгий) (1)

Гвинт для закріплення пристрою (короткий) (1)

Увігнута зубчаста шайба (4)

Ізоляційна прокладка (4)

Торцевий ключ (входить до комплекту) (1) [Зображення у цьому посібнику подаються лише з ілюстративною метою.]73

1. Збирання настінного

Встановіть верхнє й нижнє кріплення

кріплення основи, як показано на схемі.

Вставте виступаючі частини (фіксатори) лівого й правого кріплень основи у вирізи верхнього й нижнього кріплень основи (два місця праворуч і два ліворуч) й закріпіть кріплення гвинтами для збирання конструкції

(Момент затягування: 1,2-1,5 Н•м) Праве кріплення основи

Верхнєта нижнє кріплення основи

ВиступВиступВирізЛіве кріплення основикронштейна Гвинт для збирання конструкції

Верхнєта нижнє кріплення основи

• Утримуйте ліве та праве кріплення основи кронштейна під час роботи із зібраним настінним кронштейном. Утримання верхнього та нижнього кріплень основи може призвести до деформації виробу.

2. Перевірка міцності стіни в

Настінний кронштейн важить приблизно 2,3 кг. Дивіться інструкцію до плазмового дисплея, щоб перевірити вагу плазмового дисплея, який буде закріплено на настінному кронштейні.

Дивіться схематичне креслення настінного кронштейна праворуч, щоб перевірити міцність стіни в шести місцях монтажу конструкції. Якщо будь-яке з цих місць недостатньо надійне, додатково укріпіть його. Одиниці виміру: мм

Отвори для кріплення до стіни у 6 місцях Обов’язково використовуйте гвинти для закріплення конструкції.

• П’ять попередньо просвердлених отворів розміщені у верхній частині, а інші п’ять — у нижній частині настінного кронштейна. Використовуйте додаткові отвори, якщо стіну зроблено з дерева або іншого матеріалу, що не дозволяє досягти потрібного рівня міцності кріпленням конструкції в шести місцях, як показано на кресленні праворуч. Однак майте на увазі, що залежно від матеріалу, з якого зроблено стіну, на поверхні можуть з’явитися тріщини, якщо гвинти будуть розташовані дуже близько один до одного.

• Прикріплюйте до конструкції лише плазмовий дисплей: не намагайтеся прикріпити до неї жоден інший пристрій.

• Щоб отримати інформацію про точні розміри змонтованого плазмового дисплея, дивіться схематичне креслення (Див. стор. 83-84).74

3. Прикріплення настінного кронштейна до стіни

Визначте розташування отворів для кріплення до стіни за схемою із зовнішніми розмірами (Див. сторінки 83 та 84) й прикріпіть кронштейн на стіну.

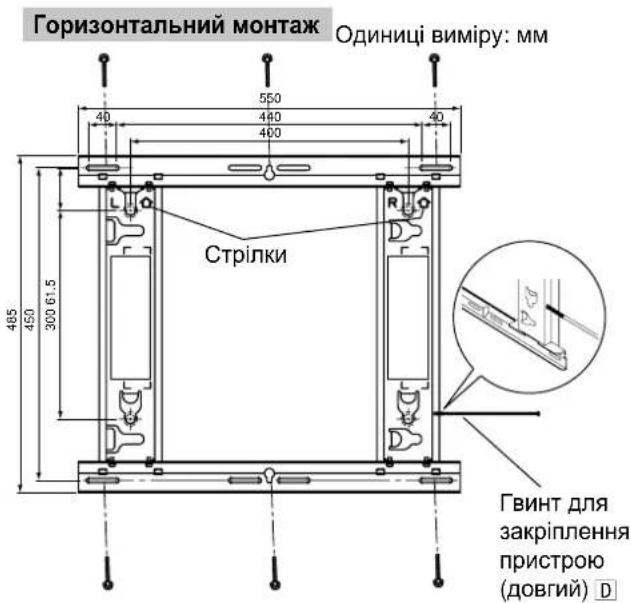

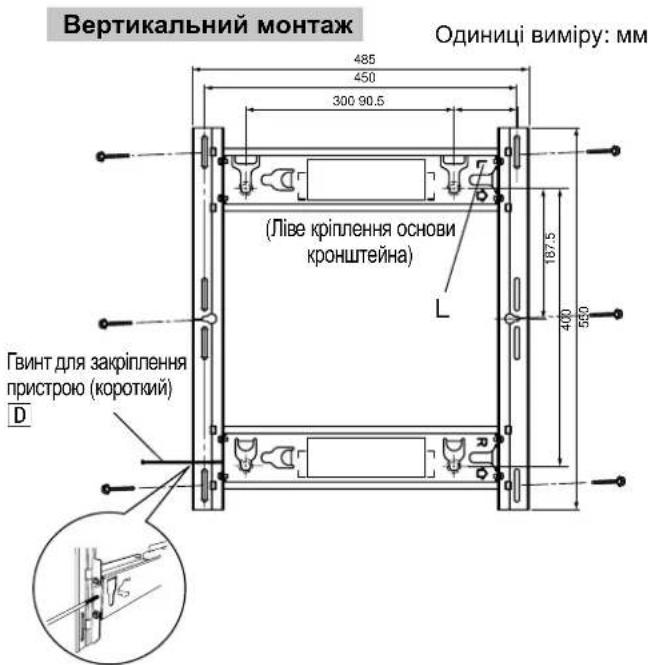

Горизонтальний монтаж Прикріпіть настінний кронштейн таким чином, щоб стрілки вказували догори. Вертикальний монтаж Прикріпіть настінний кронштейн таким чином, щоб напрямок, зазначений за допомогою “L”, був вгорі.

• Коли плазмовий дисплей встановлений вертикально, будьте уважні, тому що центральне положення плазмового дисплея буде відрізнятися від центрального положення кронштейна через конструкцію настінного кронштейна.

Використовуйте гвинти або гайки номінальним діаметром 6 мм для міцного кріплення кронштейна у всіх шести отворах для кріплення.

• Як гвинти для кріплення до стіни використовуйте наявні у продажу гвинти номінальним діаметром 6 мм, що відповідають матеріалу/конструкції, до яких ви зібралися кріпити кронштейн.

• Перевірте міцність кріпильних гвинтів. Використовуйте досить міцні гвинти.

• У разі вмуровування гвинтів перевірте, щоб вони виступали над поверхнею стіни на 10-15 мм.

• Закріпіть гвинти щонайменше в шести місцях.

4. Вільна фіксація гвинта для закріплення пристрою

Вставте гвинт для закріплення пристрою

у ліве або праве кріплення основи й вільно зафіксуйте його (поверніть його два або три рази). Горизонтальний монтаж : Отвори для гвинтів унизу бічної частини лівого й правого кріплень основи Вертикальний монтаж : Отвори для гвинтів вгорі й унизу лівої частини кріплення основи (Виберіть отвір, що зробіть нескладним встановлення плазмового дисплея.) Горизонтальний монтаж Вертикальний монтаж

Гвинт для закріплення пристрою (короткий)

(Ліве кріплення основи кронштейна)

Одиниці виміру: мм75

5. Підготовка плазмового дисплея

Прикріплення ізоляційних прокладок

Розташуйте лицьову поверхню плазмового дисплея на чистій тканині без бруду або сторонніх предметів і дотримуйтесь процедури, описаної нижче. Якщо на плазмовому дисплеї є виступаючі деталі, подбайте про те, щоб не подряпати й не ушкодити їх.

За допомогою хрестоподібної викрутки зніміть із плазмового дисплея чотири ковпачки.

Тримайте монтажну підставку і також зняті ковпачки в надійному місці. (Вони знадобляться, якщо ви будете використовувати підставку.)

За допомогою торцевого ключа

(входить до комплекту) установіть 4 гвинти з утопленими головками із внутрішнім шестигранником

, 4 увігнуті зубчасті шайби

та 4 ізоляційні прокладки

у місцях, де було знято ковпачки, як показано на схемі праворуч. (Момент затягування: 3-4 Н•м)

Підключіть шнур живлення та кабелі для підключення інших пристроїв.

• Щодо схеми електропроводки, див. інструкцію для експлуатації плазмового дисплея.

• Прикріплюючи плазмовий дисплей на настінний кронштейн, подбайте про те, щоб шнур живлення і кабелі для підключення інших пристроїв не були затиснуті між плазмовим дисплеєм і стіною або кронштейном.

6. Прикріплення та фіксація плазмового дисплея до настінного

• Під час монтажу переконайтеся, що шнур живлення і кабелі для підключення інших пристроїв не були затиснуті між плазмовим дисплеєм і стіною або кронштейном. Горизонтальний монтаж

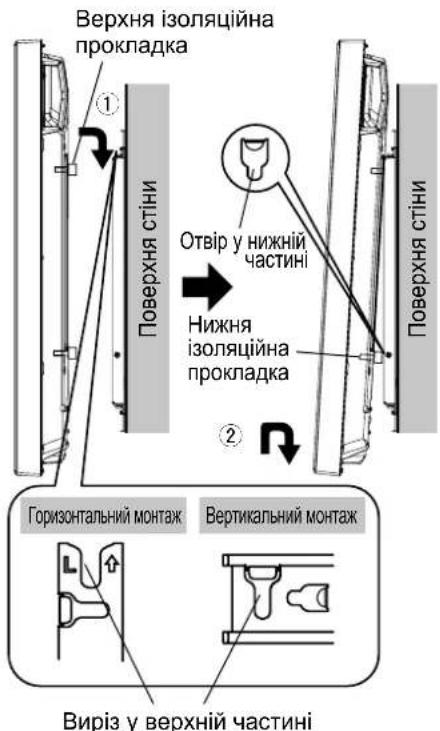

Розташуйте верхні ізоляційні прокладки плазмового дисплея навпроти отворів у верхній частині кронштейна та повільно опустіть їх на місця.

Злегка підіймаючи плазмовий дисплей, вставте нижні ізоляційні прокладки до отворів у нижній частині настінного кронштейна та потягніть плазмовий дисплей донизу. Вертикальний монтаж Поверніть його на 90 градусів за годинниковою стрілкою так, щоб логотип Panasonic був ліворуч, потім прикріпіть його, використовуючи ту ж процедуру, що й у разі горизонтального монтажу. ЗАСТЕРЕЖЕННЯ

• Якщо занадто сильно підняти плазмовий дисплей, його верхня частина від’єднається від настінного кронштейна. Хрестоподібна викрутка

Горизонтальний монтаж Вертикальний монтаж Виріз у верхній частині Верхня ізоляційна

Поверхня стіни Поверхня стіни

Затягніть до кінця гвинт для закріплення пристрою

, який було несильно затягнуто під час кроку 4.

• Занадто сильне затягнення гвинта для закріплення пристрою

може спричинити деформацію кронштейна.

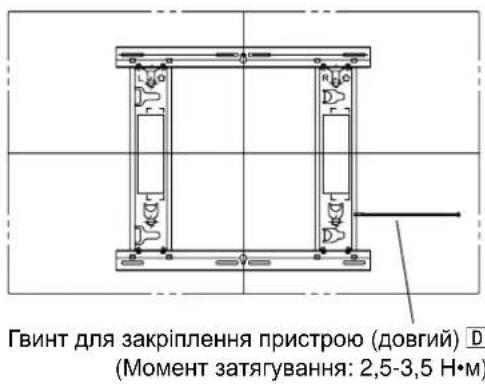

Злегка підніміть плазмовий дисплей і впевніться, що його надійно закріплено на місці. Горизонтальний монтаж Гвинт для закріплення пристрою (довгий)

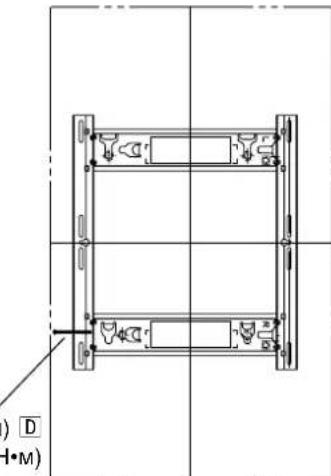

(Момент затягування: 2,5-3,5 Н•м) Вертикальний монтаж Знімання плазмового дисплея

Підкладіть під плазмовий дисплей м’яку ковдру або тканину. Видаліть гвинт для закріплення пристрою

, який було прикріплено збоку до настінного кронштейна. Горизонтальний монтаж Лівий або правий бік настінного

Вертикальний монтаж Лівий бік настінного кронштейна Поверхня стіни

Гвинт для закріплення

• Якщо цього не зробити, гвинт для закріплення пристрою може випадково випасти та залишити подряпини на підлозі.

Від’єднайте шнур живлення та кабелі, що з’єднують плазмовий дисплей із іншими пристроями.

Піднімаючи нижню частину плазмового дисплея, потягніть його на

Після видалення нижніх ізоляційних прокладок продовжуйте піднімати плазмовий дисплей і зніміть його.

• Щоб зняти плазмовий дисплей, його слід підняти приблизно на 4 см. Гвинт для закріплення пристрою (короткий)

(Момент затягування: 1,2-1,5 Н•м)77
