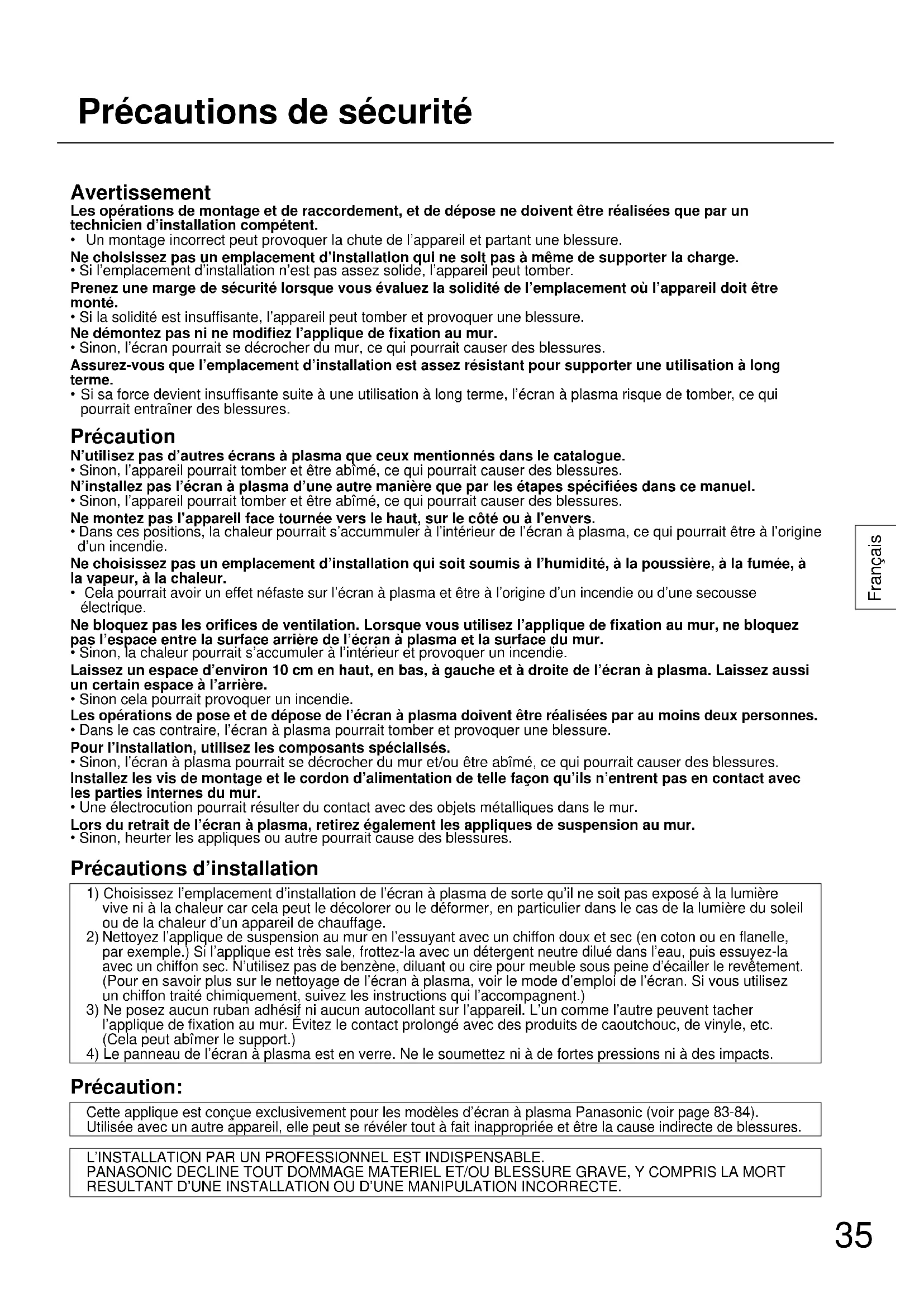

(Coppia di serraggio: da 1,2 a 1,5 N•m)35 Français Précautions de sécurité Avertissement Les opérations de montage et de raccordement, et de dépose ne doivent être réalisées que par un technicien d’installation compétent.

• Un montage incorrect peut provoquer la chute de l’appareil et partant une blessure. Ne choisissez pas un emplacement d’installation qui ne soit pas à même de supporter la charge.

• Si l’emplacement d’installation n’est pas assez solide, l’appareil peut tomber. Prenez une marge de sécurité lorsque vous évaluez la solidité de l’emplacement où l’appareil doit être monté.

• Si la solidité est insuffisante, l’appareil peut tomber et provoquer une blessure. Ne démontez pas ni ne modifiez l’applique de fixation au mur.

• Sinon, l’écran pourrait se décrocher du mur, ce qui pourrait causer des blessures. Assurez-vous que l’emplacement d’installation est assez résistant pour supporter une utilisation à long terme.

• Si sa force devient insuffisante suite à une utilisation à long terme, l’écran à plasma risque de tomber, ce qui pourrait entraîner des blessures. Précaution N’utilisez pas d’autres écrans à plasma que ceux mentionnés dans le catalogue.

• Sinon, l’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures. N’installez pas l’écran à plasma d’une autre manière que par les étapes spécifiées dans ce manuel.

• Sinon, l’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures. Ne montez pas l’appareil face tournée vers le haut, sur le côté ou à l’envers.

• Dans ces positions, la chaleur pourrait s’accummuler à l’intérieur de l’écran à plasma, ce qui pourrait être à l’origine d’un incendie. Ne choisissez pas un emplacement d’installation qui soit soumis à l’humidité, à la poussière, à la fumée, à la vapeur, à la chaleur.

Cela pourrait avoir un effet néfaste sur l’écran à plasma et être à l’origine d’un incendie ou d’une secousse électrique. Ne bloquez pas les orifices de ventilation. Lorsque vous utilisez l’applique de fixation au mur, ne bloquez pas l’espace entre la surface arrière de l’écran à plasma et la surface du mur.

• Sinon, la chaleur pourrait s’accumuler à l’intérieur et provoquer un incendie. Laissez un espace d’environ 10 cm en haut, en bas, à gauche et à droite de l’écran à plasma. Laissez aussi un certain espace à l’arrière.

• Sinon cela pourrait provoquer un incendie. Les opérations de pose et de dépose de l’écran à plasma doivent être réalisées par au moins deux personnes.

• Dans le cas contraire, l’écran à plasma pourrait tomber et provoquer une blessure. Pour l’installation, utilisez les composants spécialisés.

• Sinon, l’écran à plasma pourrait se décrocher du mur et/ou être abîmé, ce qui pourrait causer des blessures. Installez les vis de montage et le cordon d’alimentation de telle façon qu’ils n’entrent pas en contact avec les parties internes du mur.

• Une électrocution pourrait résulter du contact avec des objets métalliques dans le mur. Lors du retrait de l’écran à plasma, retirez également les appliques de suspension au mur.

• Sinon, heurter les appliques ou autre pourrait cause des blessures. Précautions d’installation

1) Choisissez l’emplacement d’installation de l’écran à plasma de sorte qu’il ne soit pas exposé à la lumière

vive ni à la chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d’un appareil de chauffage.

Nettoyez l’applique de suspension au mur en l’essuyant avec un chiffon doux et sec (en coton ou en flanelle, par exemple.) Si l’applique est très sale, frottez-la avec un détergent neutre dilué dans l’eau, puis essuyez-la avec un chiffon sec. N’utilisez pas de benzène, diluant ou cire pour meuble sous peine d’écailler le revêtement. (Pour en savoir plus sur le nettoyage de l’écran à plasma, voir le mode d’emploi de l’écran. Si vous utilisez un chiffon traité chimiquement, suivez les instructions qui l’accompagnent.)

3) Ne posez aucun ruban adhésif ni aucun autocollant sur l’appareil. L’un comme l’autre peuvent tacher

l’applique de fixation au mur. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.)

4) Le panneau de l’écran à plasma est en verre. Ne le soumettez ni à de fortes pressions ni à des impacts.

Précaution: Cette applique est conçue exclusivement pour les modèles d’écran à plasma Panasonic (voir page 83-84). Utilisée avec un autre appareil, elle peut se révéler tout à fait inappropriée et être la cause indirecte de blessures. L’INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT RESULTANT D’UNE INSTALLATION OU D’UNE MANIPULATION INCORRECTE.36 Français Pièces Précautions relatives à l’applique de fixation au mur ♦ L’applique de fixation au mur a été conçue pour maintenir un écran à plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu’un mur vertical. ♦ Pour que l’écran à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous.

• Emplacement près de sprinklers ou de détecteurs de fumée ou d’incendie

• Emplacement exposé aux vibrations et aux chocs

• Emplacement proche d’un câble haute tension ou d’une alimentation dynamique

• À proximité de sources de magnétisme, de chaleur, de vapeur d’eau ou de suie

• Emplacement exposé au souffle d’air d’un appareil de chauffage

• Là où des gouttes de condensation d’un climatiseur ou autre appareil peuvent se former ♦ Monter l’appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l’emplacement. ♦ Utilisez des vis du commerce d’un diamètre nominal de 6 mm adaptées à la nature du matériau (bois, structure en acier, béton, etc.) constituant le mur sur lequel doit être montée l’applique. ♦ Veillez à ce que l’air puisse circuler librement de manière que la température ambiante en fonctionnement ne dépasse pas 40 °C. Dans le cas contraire, l’augmentation de température pourrait provoquer une anomalie de fonctionnement. ♦ Étendez une couverture ou un chiffon moelleux sur le sol de sorte que l’écran à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d’installation. ♦ Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer. ♦ Pour alimenter l’écran à plasma, choisissez une prise secteur qui soit aisément accessible. ♦ Soyez attentif à votre sécurité lorsque vous procédez au montage et à l’installation. ♦ Ne pas installer l’écran à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boîtier risque d’être déformé ou endommagé par la chaleur intense. Pièces utilisées pour monter l’applique de fixation au mur

Fixation supérieure et inférieure de la base (2)

Fixation gauche de la base de l’applique (1)

Fixation droite de la base de l’applique (1)

Vis pour le montage du dispositif de fixation (8)M5×10 Pièces utilisées pour l’installation Vue du dispositif de fixation entièrement monté

Vis à tête fraisée à six pans creux (4) M8×32

Vis de serrage de l’unité (longue) (1)

Vis de serrage de l’unité (courte) (1)

Rondelle cuvette dentée (4)

Clé hexagonale (outil fourni) (1) [Les images du présent manuel ne sont présentées qu’à titre d’illustration.]37 Français Mode de pose

1. Montage de l’applique de

Placez les fixations supérieures et inférieures de la base

, puis les fixations gauches

de la base comme indiqué sur la figure.

Introduisez les parties projetées (languettes) des fixations gauches et droites de la base dans les découpes des fixations gauches et droites de la base (deux positions à droite et deux à gauche), et serrez les fixations à l’aide des vis destinées à l’assemblage du dispositif de fixation

(deux pour chacune) dans l’ordre

(Couple de serrage : 1,2 à 1,5 N•m) Fixation droite de la base de l’applique

OngletOngletEncocheFixation gauche de labase de l’applique Vis pour le montage du dispositif de fixation

Fixation supérieure etinférieure de la base Fixation supérieure etinférieure de la base Remarque

• Tenez les fixations gauche et droite de la base pendant que vous manipulez l’applique murale. L’applique risque de se déformer si vous tenez la base par les fixations supérieure et inférieure.

2. Vérification de la solidité de

L’applique de fixation au mur pèse environ 2,3 kg. Consultez le mode d’emploi de l’écran à plasma pour vérifier le poids de l’ensemble de l’écran à plasma qui sera fixé à l’applique de fixation au mur.

Consultez le dessin d’encombrement de l’applique de fixation au mur illustrée sur la droite et vérifiez la résistance du mur aux six emplacements d’installation indiqués. Appliquez un renfort approprié si la résistance n’est pas suffisante à ces emplacements. Unité : mm

Orifices pour montage mural (6 points) Utilisez sans faute les vis pour assujettir le dispositif de fixation. Remarques

• Vous trouverez cinq orifices pour montage pré-percés en haut et en bas de l’applique de fixation au mur. Utilisez les orifices inutilisés si le mur est en bois ou dans un autre matériel et qu’un niveau adéquat de résistance n’est pas garanti en assujettissant le dispositif de fixation aux six emplacements illustrés à droite. Gardez, toutefois, à l’esprit que, selon le matériau de l’emplacement de fixation, des fissures peuvent apparaître à la surface si les vis sont utilisées à des emplacements trop rapprochés les un des autres.

• N’installez ou ne posez qu’un écran à plasma sur le dispositif de fixation : n’installez pas, ni ne posez un autre appareil.

• Pour en savoir plus sur les dimensions applicables lorsque l’écran à plasma est installé, consultez le dessin d’encombrement (voir page 83-84).38 Français

3. Montage de l’applique de fixation murale sur le mur

Déterminez la position des orifices de montage mural en fonction du dessin des dimensions externes (voir pages 83 et 84), et fixez l'applique sur le mur.

Installation horizontale Fixez l’applique de fixation au mur les flèches dirigées vers le haut. Installation verticale Fixez l’applique de fixation au mur dans la direction indiquée par le “L” indiqué en haut.

• Lorsque l’écran à plasma est installé verticalement, faites attention, car la position centrale de l’écran à plasma est différente de la position centrale de l’applique à cause de sa structure.

Utilisez des vis ou des écrous d’un diamètre nominal de 6 mm afin de serrer fermement l’applique au niveau de la position de l’ensemble des six orifices de montage. Remarques

• Pour les vis de montage mural, utilisez des vis disponibles dans le commerce d’un diamètre nominal de 6 mm et destinées au matériau/à la structure sur laquelle vous souhaitez fixer l’applique.

• Vérifiez la résistance des vis de montage. Utilisez des vis suffisamment solides.

• Lorsque vous introduisez les vis, veillez à les laisser dépasser la surface du mur de 10 à 15 mm.

• Serrez les vis sur au moins six emplacements. Mode de pose

4. Serrage léger de la vis pour serrer l’unité

Introduisez les vis pour serrer l’unité

dans les fixations gauches et droites de la base et serrez-les légèrement (tournez deux ou trois fois). Installation horizontale : Orifices des vis en bas des fixations gauches et droites de la base Installation verticale : Orifices des vis en haut et en bas du côté gauche de la fixation (Choisissez et utilisez l’orifice le plus commode pour installer l’écran à plasma.) Installation horizontale Installation verticale

Vis de serrage de l’unité (courte)

(Fixation gauche de la base de l’applique)

Unité : mm Flèches Vis de serrage de l’unité (longue)

Unité : mm39 Français

5. Préparation de l’écran à plasma

Placez la face avant de l’écran à plasma sur un chiffon propre ne comportant ni saleté ni corps étranger, et suivez la procédure ci-dessous. Si l’écran à plasma possède des parties saillantes, veillez à ne pas les rayer ni à les endommager.

Retirez les quatre capuchons de l’écran à plasma à l’aide d’un tournevis à pointe cruciforme. Remarque

• Conservez dans un endroit sûr les capuchons déposés. (Ils seront nécessaires si vous utilisez le socle.)

À l’aide de la clé hexagonale

fournie, montez les 4 vis à tête fraisée à six pans creux

, les 4 rondelles cuvettes dentées

et les 4 rondelles isolantes

fournies, aux emplacements où les capuchons ont été retirés, tel qu’illustré ci-contre à droite. (Couple de serrage : 3 à 4 N•m)

Branchez le cordon d’alimentation et les câbles de raccordement à d’autres appareils. Remarques

• Pour plus de détails concernant le câblage, consultez le mode d’emploi de l’écran à plasma.

• Lors de la fixation de l’écran à plasma sur l’applique de fixation au mur, veillez à ce que le cordon d’alimentation et le câble de raccordement à d’autres appareils ne soient pas coincés entre l’écran et le mur ou l’applique.

6. Pose et serrage de l’écran à plasma sur l’applique de fixation au mur

• Lors de l’installation, vérifiez que le cordon d’alimentation et les câbles de raccordement à d’autres appareils ne soient pas coincés entre l’écran à plasma et le mur ou l’applique. Installation horizontale

Engagez les rondelles isolantes supérieures de l’écran à plasma dans les encoches du dessus de l’applique, et faites- les descendre lentement pour les mettre en place.

Tout en soulevant légèrement l’écran à plasma, insérez les rondelles isolantes inférieures dans les orifices à l’extrémité inférieure de l’applique de fixation au mur, puis tirez l’écran à plasma bien droit vers le bas pour la mettre en place. Installation verticale Faites-la pivoter de 90 degrés afin que le logo Panasonic se trouve à gauche, puis fixez-la selon la même procédure que pour l’installation horizontale. Précaution

• Si l’écran à plasma est soulevé trop haut, sa partie supérieure se dégagera de l’applique de fixation au mur. Tournevis cruciforme Couverture Capuchon Couverture Installation verticale Encoche en haut Rondelle isolante supérieure Orifice inférieur Rondelle isolante inférieure Surface du mur Surface du mur

Serrez complètement la vis de serrage de l’unité

, que vous avez serré légèrement à la section 4. Remarque

• Vous risquez de plier ou de déformer l’applique si vous serrez excessivement la vis de serrage de l’unité

Soulevez légèrement l’écran à plasma pour vérifier qu’il est fermement fixé. Installation horizontale Vis de serrage de l’unité (longue)

(Couple de serrage : 2,5 à 3,5 N•m) Installation verticale Dépose de l’écran à plasma

Posez une couverture douce ou un bout de tissu doux sous l’écran à plasma. Déposez la vis de serrage de l’unité

fixée sur le côté de l’applique de fixation au mur. Installation horizontale Côté gauche ou droit de l’applique de fixation au mur Installation verticale Côté gauche de l’applique de fixation au mur Surface du mur Rondelle isolante inférieure Vis de serrage de l’unité

Surface du mur Couverture ou bout de tissu Surface du plancher Remarque

• Autrement, la vis de serrage de l’unité risque de tomber par inadvertance et de marquer le plancher.

Déconnectez le câble d’alimentation et les câbles qui raccordent lécran à plasma aux autres appareils.

Tout en soulevant la partie inférieure de l’écran à plasma, tirez-le vers vous.

Après avoir retiré les rondelles isolantes inférieures, continuez à soulever l’écran à plasma et retirez-le. Remarque

• Il faut soulever l’écran à plasma d’environ 4 cm pour le retirer. Vis de serrage de l’unité (courte)
