MANUALE UTENTE TYWK42PV20 PANASONIC

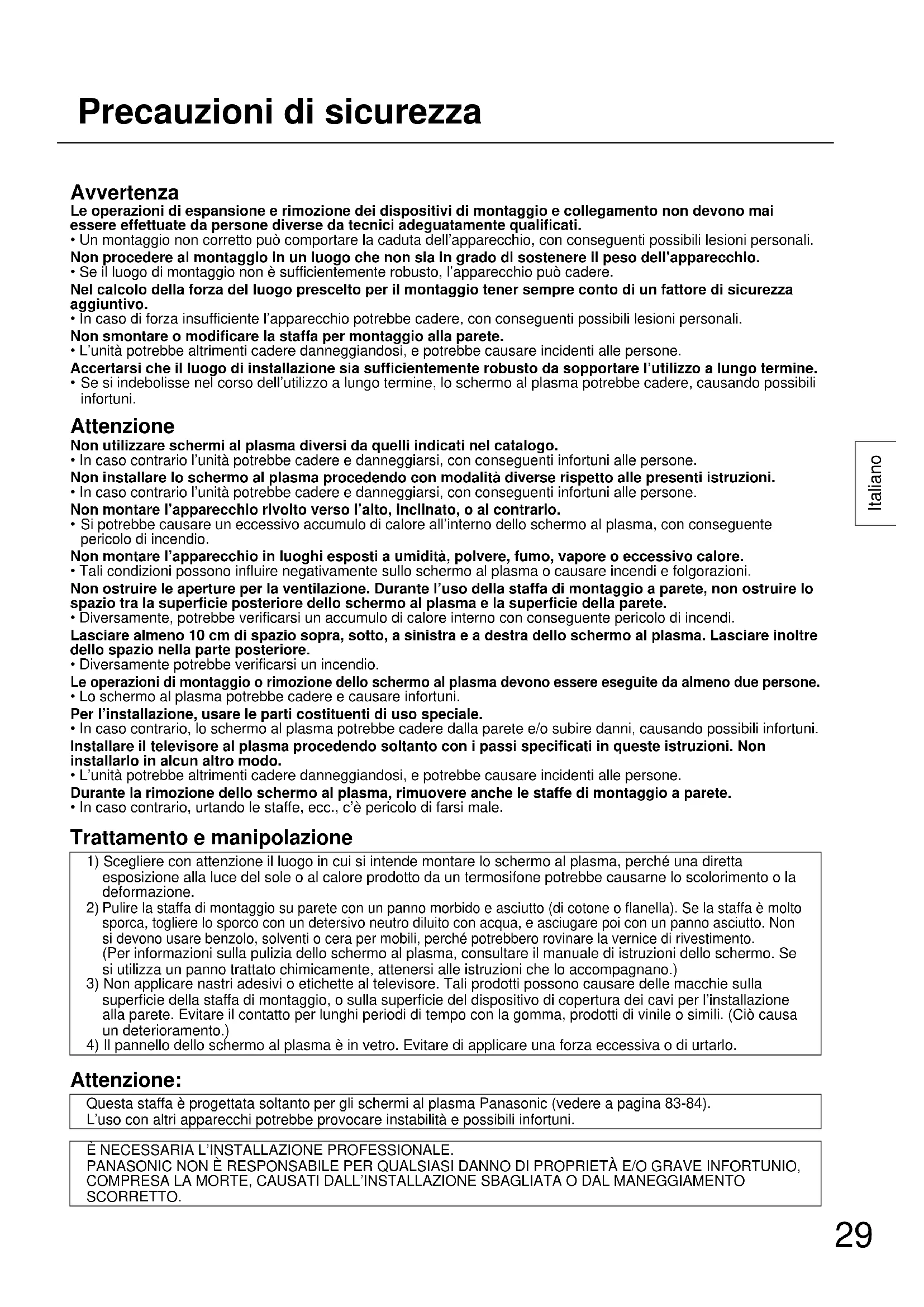

Le operazioni di espansione e rimozione dei dispositivi di montaggio e collegamento non devono mai essere effettuate da persone diverse da tecnici adequatamente qualificati.
- Un montaggio non corretto più comportare la caduta dell'apparecchio, con seguenti possibili lesioni personali.
Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell'apparecchio.
Se il luogo di montaggio non è sufficientemente robusto, l'apparecchio può cadere.
Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conte di un fattore di sicurezza aggintivo.
In caso di forza insufficiente l'apparecchio potrebbe cadere, con seguenti possibili lesioni personali.
Non smontare o modificare la staffa per montaggio alla parete.
L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.
Accertarsi che il luogo di installazione sia sufficientemente robusto da所提供 r'utilizzo a lungo termine.
- Se si indebolisse nel corso dell'utilizzo a lungo termine, lo schermo al plasma potrebbe cadere, causando possibili infortuni.

Attenzione

Nonutilizzare schermialplasmdiversidaquelliindicatinelcatalogo.
- In caso contrario l'unità potrebbe cadere e danneggiarsi, con seguenti infortuni alle persone.
Non installare lo schermo al plasma procedendo con modalità diverse rispetto alle presenti istruzioni.
- In caso contrario l'unità potrebbe cadere e danneggiarsi, con seguenti infortuni alle persone.
Non montare l'apparecchio rivolto verso l'alto, inclinato, o al contrario.
- Si potrebbe causare un excessivo accumulo di calore all'interno dello schermo al plasma, con seguente pericolo di incendio.
Non montare l'apparecchio in luoghi esposti a umidità, polvere, fumo, vapore occessivo calore.
Tali condizioni possono influire negativamente sullo schermo al plasma o causare incendi e folgorazioni.
Non ostruire le aperture per la ventilazione. Durante l'uso della staffa di montaggio a parete, non ostruire lo spazio tra la superficie posteriori dello schermo al plasma e la superficie della parete.
Diversamente, potrebbe verificarsi un accumulo di calorie interno con seguente pericolo di incendi.
Lasciare almeno 10 cm di spazio sopra, fatto, a sinistra e a destra dello schermo al plasma. Lasciare inoltre dello spazio nella parte posteriore.
Diversamente potrebbe verificarsi un incendio.
Le operazioni di montaggio o rimozione dello schermo al plasma devono essere eseguite da almeno due persone.
- Lo schermo al plasma potrebbe cadere e causare infortuni.
Per l'installazione, usare le parti costituenti di uso speciale.
In caso contrario, lo schermo al plasma potrebbe cadere alla parete e/o subire danni, causando possibili infortuni.
Installare il teilevisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.
Lunita potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.
Durante la rimozione dello schermo al plasma, rimuovere anche le staffe di montaggio a parete.
In caso contrario, urtando le staffe, ecc., c'è pericolo di farsi male.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare lo schermo al plasma, perché una diretta esposizione alla luce del sole o al calore prodotto da un termosifone potrebbe causarne lo scolorimento o la deformazione.
2) Pulire la staffa di montaggio su parete con un panno morbido e asciutto (di cotone o flanella). Se la staffa è molto sporca, togliere lo sporco con un detersivo neutro diluito con acqua, e asciugare poi con un panno asciutto. Non si devono usare benzolo, solventi o cera per mobili, perché potrebbero rovinare la vernice di rivestimento. (Per informazioni sulla pulizia dello schermo al plasma, consultrare il manuale di istruzioni dello schermo. Se si utilizza un panno trattato chimicamente, attenersi alle istruzioni che lo accompagnano.)
3) Non applicare nastri adesivi o etichette al teilevisore. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l'installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Cio causa un deterioramento.)
4) Il pannello dello schermo al plasma è in vetro. Evitare di applicare una forza eccessiva o di urtarlo.

Attenzione:

Questa staffa è progettata soltanto per gli schermi al plasma Panasonic (vedere a pagina 83-84).

L'uso con altri apparecchi potrebbe provocare instabilità e possibili infortuni.

Parti usate per l'assemblaggio della staffa di montaggio su parete

① Raccordo superiore e inferiore base (2)

② Raccordo sinistro base staffa (1)

③ Raccordo destro base staffa (1)

Vite di montaggio (8)

M5×10

Parti usate per l'installazione

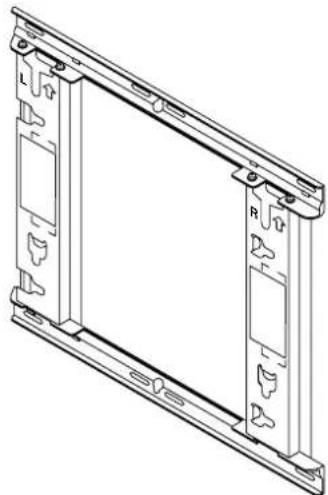

Veduta dell'attrezzatura interamente montata

A Vite a testa fresata di tipo Allen (4) M8x32

B Rondella dentata concava (4)

Distanziatore isolante (4)

D Vite per il fissaggio dell'unita (lunga) (1)

Vite per il fissaggio dell'unita (corta) (1)

E Chiave per brugole (attrezzo in dotazione) (1)

[Le immagini mostrate in quello manuale sono soltanto a scopo illustrativo.]

Precauzioni per il montaggio della staffa alla parete

La staffa di montaggio a parete consente di montare uno schermo al plasma su una parete verticale per facilitarne la visione.
Non montare l'apparecchio su pareti che non siano verticali.
Per garantire un corretto funzionamento dello schermo al plasma e prevenir possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti.
- nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo
- in luoghi che possano trovarsi sottoposti a vibrazioni o urti
- nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica
- vicino a sorgenti magnetiche, calde, di vapore acqueo o fuliginose
- in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento
- dove si potrebbero formare gocce di condensa da un climatizzatore o alla unità
Procedure al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio.
Per il montaggio della staffa alla parete, usare viti di con un diametro nominale di 6mm , disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.).
Fornire una ventilazione adeguata in modo che la temperature ambiente non superi 40^
In caso contrario all'interno dello schermo al plasma potrebbe verificarsi un accumulo di calorie, con seguente problemi di funzionamento.
Stendere una coperta o un panno morbido sul pavimento, in modo che lo schermo al plasma e il pavimento non vengano segnati o graffiati durante le operazioni di montaggio e INSTALLazione.
Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o stretteccessivamente.
Collegare la spina di alimentazione dello schermo al plasma a una presa lavoramente accessibile.
Prestare attenzione alla sicurezza durante le operazioni di installmente.
Non installare lo schermo al plasma sotto le lampade del soffitto (faretti, lampade alogene e casi via). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

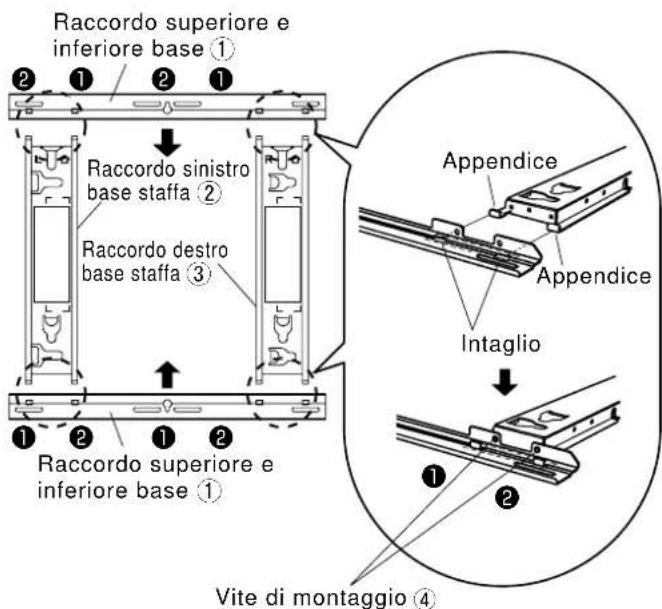

1. Assemblaggio della staffa di montaggio su parete

① Posizione gli accessori superiore e inferiore della base ① e gli accessori sinistro ② e destro ③ della base come molto significato nella figura.
2 Inserire le parti sporgenti (linguette) degli accessori sinistro e destro della base negli intagli degli accessori superiore e inferiore della base (due positioni a destra e due a sinistra), quando fissare gli accessori con le viti di montaggio 4 (due per ciascuno) seguendo l'ordine 1, 2. (Coppia di serraggio: da 1,2 a 1,5 N·m)

Nota

• Durante il lavoro con la staffa di montaggio suparete montata, prenderla per gli accessori destro e sinistro della base staffa. Se la si prende per gli accessori superiore e inferiore della base, si potrebbe deformare esta unità.

2. Controllo della forza del luogo di installmente

① La staffa di montaggio a parete pesa circa 2,3 kg. Consultare il manuale di istruzioni dello schermo al plasma e controllare il peso dello schermo al plasma da installare sulla staffa di montaggio a parete.
② Vedere il disegno del profilo della staffa di montaggio su parete migliorato a destra e controllare la forza della parete sulle sei posizioni di installatione mostrate. Se la forza in una qualsiasi di queste posizioni è insufficiente, provvedere un rinsforzo sufficiente.

Note

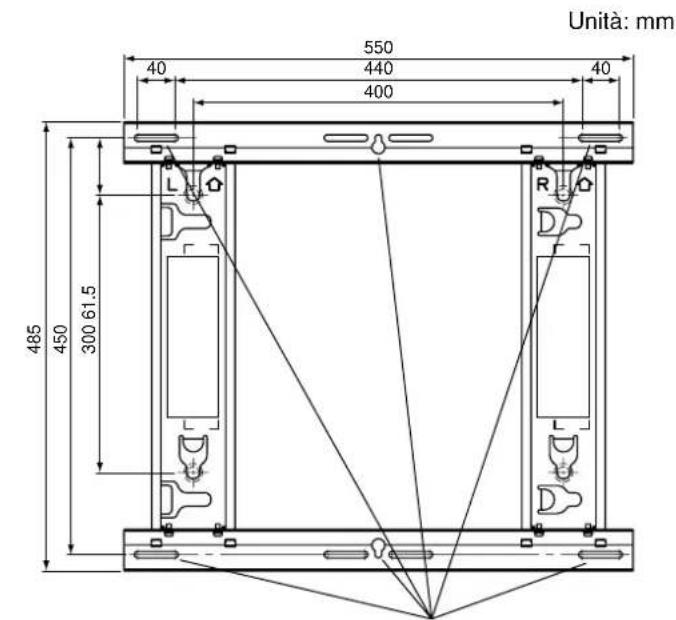

• Ci sono cinque fori di montaggio sulla parte superiore e altri cinque sulla parte inferiore della staffa di montaggio su parete. Usare i fori di riserva forniti se per la parete viene usato legno o altre materiale e non si può assicurare un livello sufficiente di forza di montaggio fissando l'attrezzatura sulle sei posizioniamente a destra. Tenere perché presente che, a seconda del materiale che compone la superficie di montaggio, su diessa si potrebbero formare delle crepe se si uso le viti su positizioni che sono troppo vicine tra di loro.
  Non montare o posizionare sull'accessorio prodotti diversi da uno schermo al plasma.
  Per i dettagli sulle dimensioni relative allo schemo al plasma montato, vedere il disegnotecnico (a pagina 83-84).

Fori di montaggio su parete (usare almeno 6 punti di attacco)

Bisognasassolutamenteusareleviti perfissarel'attrezzatura.

3. Installazione sulla parete della staffa di montaggio su parete

① Determinare la posizione dei fori di montaggio a parete in baseagli schemi delle dimensioni esterne (vedere alle pagine 83 e 84), quando fissare la staffa alla parete.

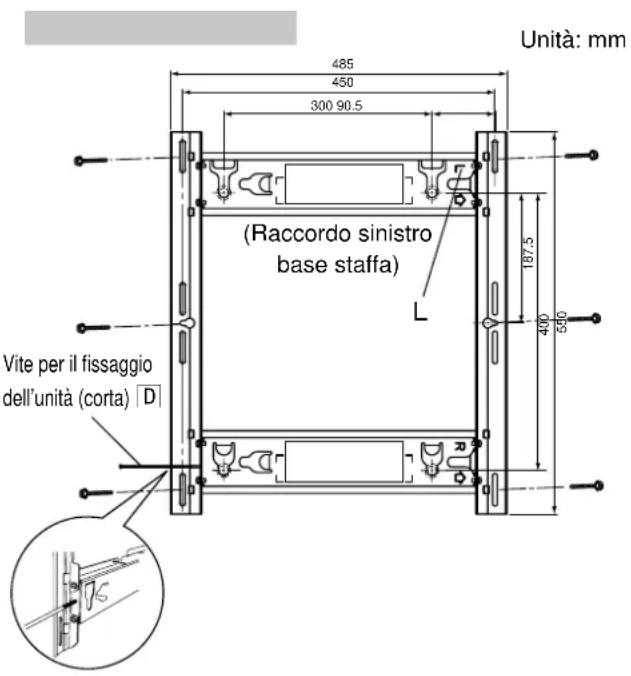

Montaggio orizzontale Fissare la staffa di montaggio a parete con le freccce rivolte verso l'alto. Montaggio verticale Fissare la staffa di montaggio mantenendo in alto la direzione indicata da "L".

• Prestare attentione se lo schermo al plasma viene installato in verticale, in quanto la posizione centrale dello schermo al plasma sare diversa alla posizione centrale della staffa a causa della struttura della staffa di montaggio a parete.

3 Utilizzare viti o dadi con un diametro nominale di 6 mm per fissare saldamente la staffa a tutte le sei posizioni dei fori di montaggio.

Note

• Per le viti di montaggio a parete, utilizzare viti disponibili in commercio con un diametro nominale di 6 mm e idonee alla struttura/materialie su cui viene montata la staffa.
• Controllare la resistenza delle viti di montaggio. Utilizzato viti sufficientemente robuste.
• Le viti devono sporgere alla superficie del muro di 10-15 mm.
• Fissare le viti in almeno sei posizioni.

4. Avvitare le viti per fissare l'unità, alla stringerle

Inserire la vite di fissaggio dell'unità (ruotarla due o tre volte).

D nell'accessorio destro o sinistro della base e avvitarlaenza stringere

Montaggio orizzontale : Fori per viti nella parte inferiore laterale degli accessori destro e sinistro della base Montaggio verticale : Fori per viti nelle parti superiore e inferiore del lato sinistro dell'accessorio (Scegliere e utilizzato il foro che consente un'installazione più agevole dello schermo al plasma.)

5. Preparazione dello schermo al plasma

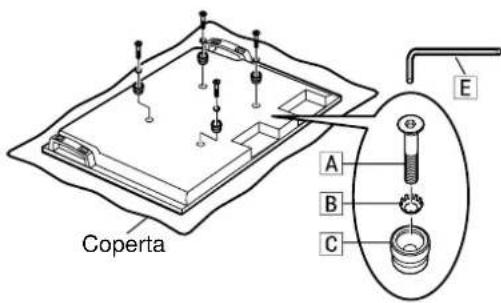

Fissaggio dei distanziatori isolanti

① Posizione are la superficie anteriore dello schermo al plasma su uno panno pulito e privo di corpi estranei, quando attenersi alla procedura di seguito.

Se lo schermo al plasma dispone di parti sporgenti, prestare attenzione a non graffiarle o danneggiarle.

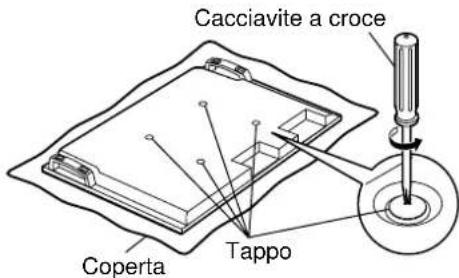

② Rimuovere i quattro tappi dallo schermo al plasma utilizzato un cacciavite a stella.

Nota

• Conservare in un luogo sicuro i tappi rimossi. (Saranno necessari in caso di utilizzato del piedistallo.)
  ③ Utilizzare la chiave a brugola in dotazioneE per montare le 4 viti a testa rasata di tipo Allen A, le 4 rondelle dentate concave B e i 4 distanziatori isolanti C in dotazione nei punti da cui sono stati rimossi i tappi, come migliorato nella figura a destra. (Coppia di serraggio: da 3 a 4 N·m)
  ④ Collegare il cavo di alimentazione e i cavi di collegamento delle altre unità.

Note

• Per i dettagli sul cablaggio, consultare il manuale di istruzioni dello schermo al plasma.
• Durante il collegamento dello schermo al plasma alla staffa di montaggio a parete, evitare che il cavo di alimentazione e i cavi di collegamento delle altre unità rimangano impigliati tra lo schermo al plasma e la parete o la staffa.

6. Fissaggio dello schermo al plasma alla staffa di montaggio a parete

• Durante l'installatione, assicurarsi che il cavo di alimentazione e i cavi di collegamento delle othera unità rimangano impigliati tra lo schermo al plasma e la parete o la staffa.

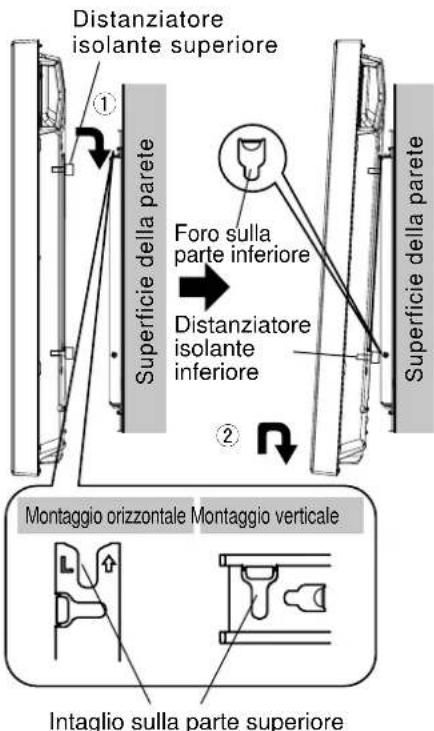

Montaggio orizzontale

① Applicare i distanziatori isolanti superiore dello schermo al plasma mantenendo gli intagli sulla parte superiore della staffa, quindi abbassarli lentamente in posizione.
② Sollevare leggermente lo scherno al plasma e insere i distanziatori isolanti inferiori nei fori della parte inferiore della staffa di montaggio a parete, quando abbassare lo scherno al plasma in posizione.

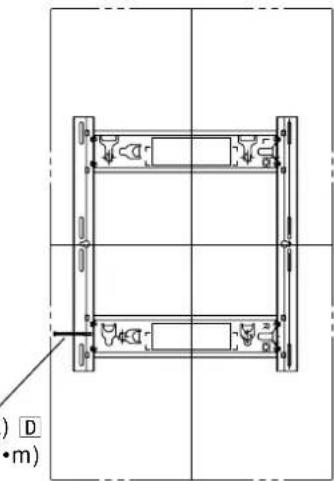

Montaggio verticale

Eseguire una rotazione di 90^ in senso orario in modo che il logo Panasonic si trovi sul lato sinistro, quindi procedere al fissaggio utilizzato la stessa procedura vista per I' installmente orizzontale.

Attenzione

• Se si solleva troppo lo schermo al plasma, la sua parte superiore si stacca alla staffa di montaggio a parete.

Serrare la vite di fissaggio dell'unità, avvitata sulla stringere nella sezione 4, fin quando non più essere ruotata.

Nota

• Un serraggio effecssivo della vite di fissaggio dell'unità D poto causare una deformazione della staffa.

4 Sollevare leggermente lo schermo al plasma e accertarsi che sua fissato saldamente in posizione.

Montaggio orizzontale

Vite per il fissaggio dell'unità (lunga) D (Coppia di serraggio: da 2,5 a 3,5 N·m)

Montaggio verticale

Vite per il fissaggio dell'unità (corta) D (Coppia di serraggio: da 1,2 a 1,5 N·m)

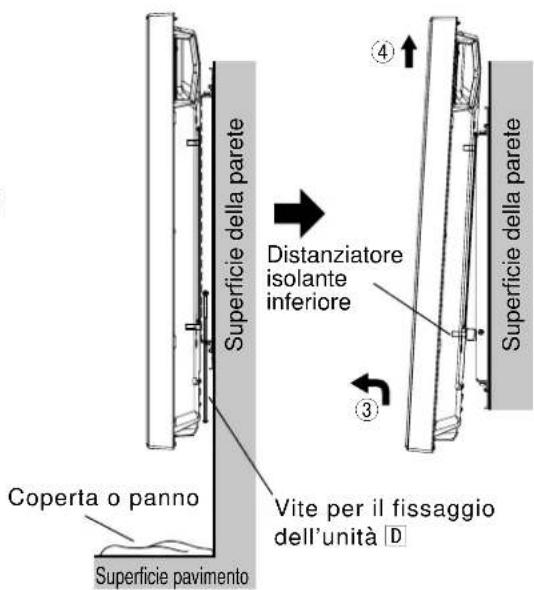

Rimozione dello schermo al plasma

① Posizione una coperta o un panno sotto lo schermo al plasma. Rimuovere la vite di fissaggio dell'unità D applicata sul lato della staffa di montaggio a parete.

Montaggio orizzontale Lato sinistro o destro della staffa di montaggio a parete

Montaggio verticala Lato sinistro della staffa di montaggio a parete

Nota

• In caso contrario, la vite di fissaggio dell'unità potrebbe cadere, lasciando segni sulla superficie del pavimento.

② Scollegare il cavo di alimentazione e i cavi di collegamento dello schermo al plasma ad altre unità.
③ Sollevare la parte inferiore dello schermo al plasma e tirare lo schermo verso di sé.
Dopo aver rimioso i distanziatori isolanti inferiori, continuare a sollevare lo schermo al plasma e rimuoverlo.

Nota

• Lo schermo al plasma deve essere sollevato di circa 4 cm per la rimozione.

Avertissement

- - - - - - - - - - - - - - - - -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- -
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #

. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - / . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . # . #

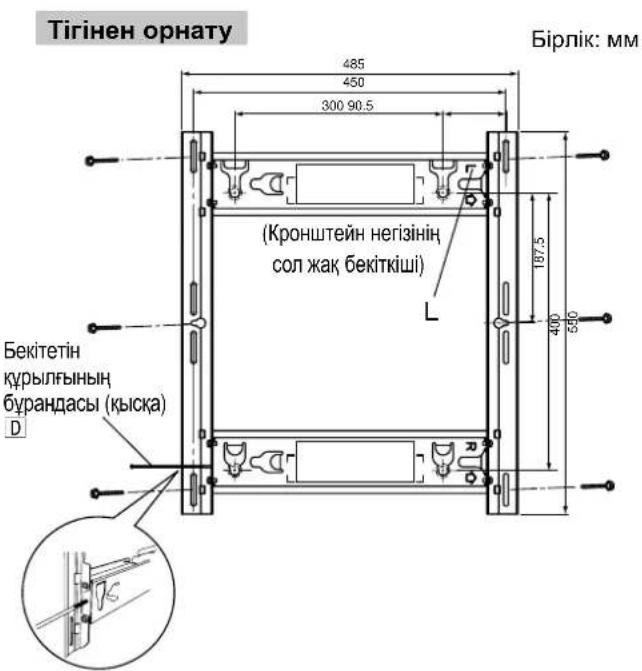

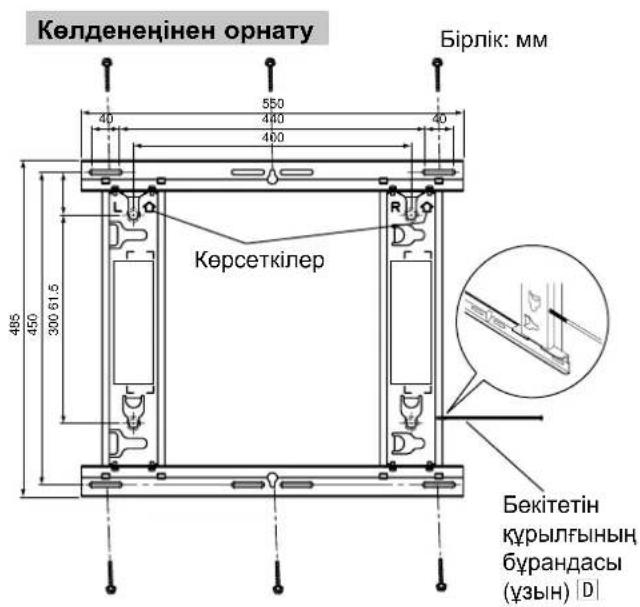

4. KypbInfbHbMbIKtan opHaTy ywiH 6ypaHdaHbI akbipbIH TapTbIHbI3

KypbInfBbI D6ekTeiH 6ypaHaHbI Heri3ri con XaHe OH KaTaBk KepeK-JkapAka Knri3in, OHbl aKbipbH TaTbHb3 (Ohbl ek He yw pet 6ypaHbI3.

KoJHeHHeH opHAty : Heri3ri coJxhe OH xKaTbI KepeK-xapakTapdbIH xHaHbI Ty6iHderi 6ypaHda TecikTepi TiriH eOpHAty : KepeK-xapakTbIH coJxKaBbIH XOFAPbIX He TemeHi 6eNtepiHderi TecikTeP (Pi3Ma1bIK dncnneDi opHAtydbI XeHInDeTeiH TecikTi TaHdAn naDanaHbHbI3.)

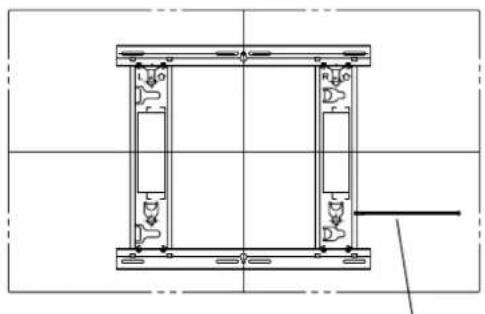

Staffa per montaggio alla parete (tipoper montaggio verticale)

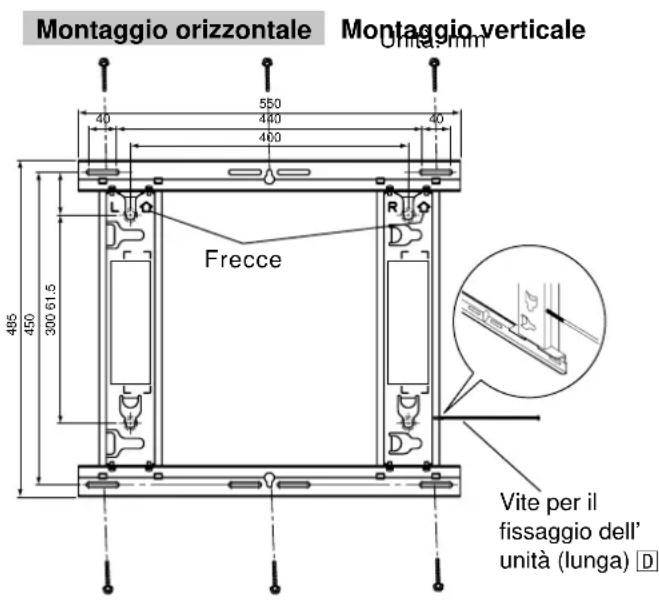

Schema delle dimensioni esterne

Montaggio in orizzontale

Installation horizontal
