GEBRUIKSAANWIJZING TYWK42PV20 PANASONIC

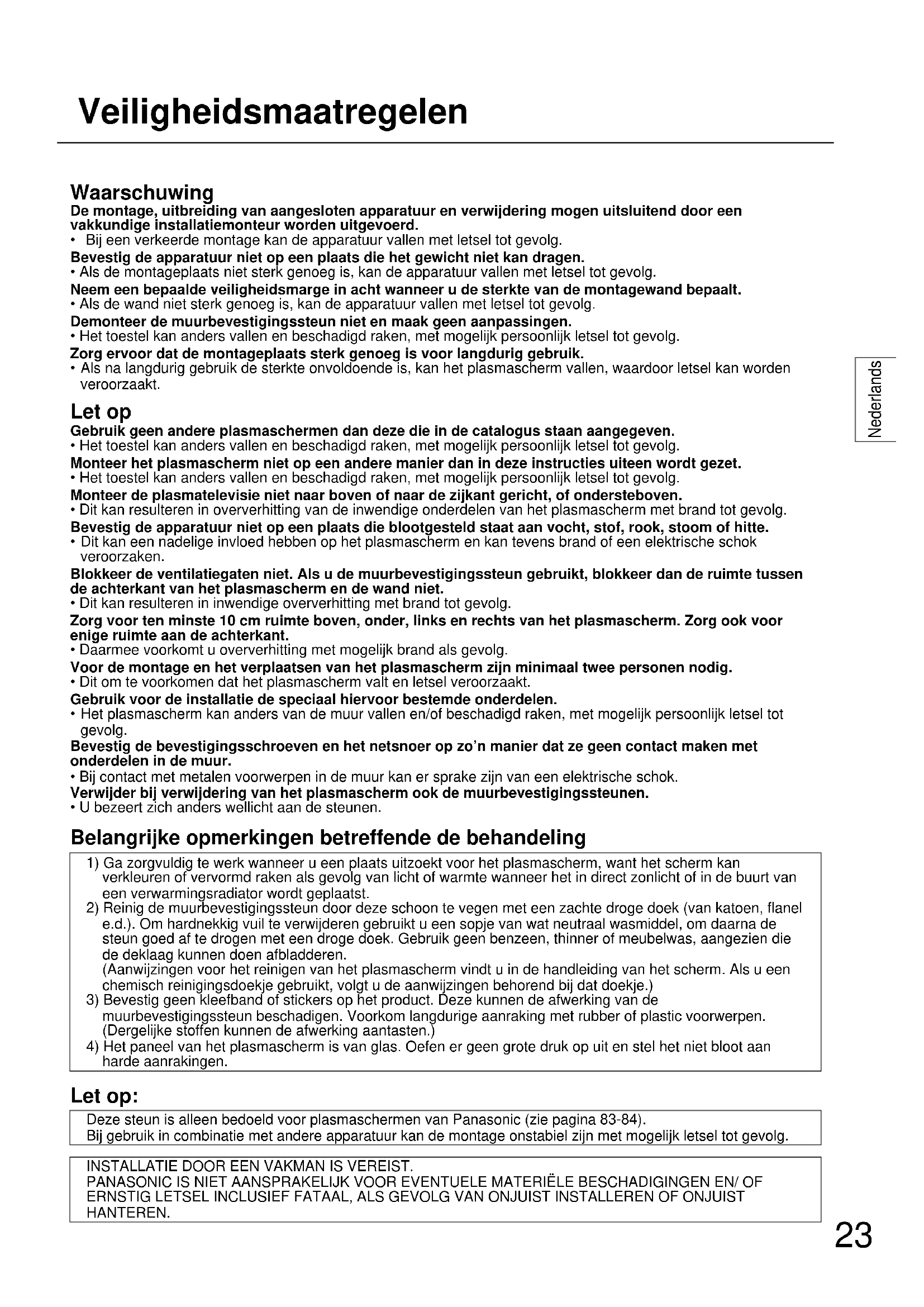

(Anzugsmoment: 1,2–1,5 N•m)23 Nederlands Veiligheidsmaatregelen Waarschuwing De montage, uitbreiding van aangesloten apparatuur en verwijdering mogen uitsluitend door een vakkundige installatiemonteur worden uitgevoerd.

• Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg. Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

• Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

• Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt. Let op Gebruik geen andere plasmaschermen dan deze die in de catalogus staan aangegeven.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Monteer het plasmascherm niet op een andere manier dan in deze instructies uiteen wordt gezet.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Monteer de plasmatelevisie niet naar boven of naar de zijkant gericht, of ondersteboven.

• Dit kan resulteren in oververhitting van de inwendige onderdelen van het plasmascherm met brand tot gevolg. Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

• Dit kan een nadelige invloed hebben op het plasmascherm en kan tevens brand of een elektrische schok veroorzaken. Blokkeer de ventilatiegaten niet. Als u de muurbevestigingssteun gebruikt, blokkeer dan de ruimte tussen de achterkant van het plasmascherm en de wand niet.

• Dit kan resulteren in inwendige oververhitting met brand tot gevolg. Zorg voor ten minste 10 cm ruimte boven, onder, links en rechts van het plasmascherm. Zorg ook voor enige ruimte aan de achterkant.

• Daarmee voorkomt u oververhitting met mogelijk brand als gevolg. Voor de montage en het verplaatsen van het plasmascherm zijn minimaal twee personen nodig.

• Dit om te voorkomen dat het plasmascherm valt en letsel veroorzaakt. Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• Het plasmascherm kan anders van de muur vallen en/of beschadigd raken, met mogelijk persoonlijk letsel tot gevolg. Bevestig de bevestigingsschroeven en het netsnoer op zo’n manier dat ze geen contact maken met onderdelen in de muur.

• Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok. Verwijder bij verwijdering van het plasmascherm ook de muurbevestigingssteunen.

• U bezeert zich anders wellicht aan de steunen. Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor het plasmascherm, want het scherm kan

verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst.

2) Reinig de muurbevestigingssteun door deze schoon te vegen met een zachte droge doek (van katoen, flanel

e.d.). Om hardnekkig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de steun goed af te drogen met een droge doek. Gebruik geen benzeen, thinner of meubelwas, aangezien die de deklaag kunnen doen afbladderen. (Aanwijzingen voor het reinigen van het plasmascherm vindt u in de handleiding van het scherm. Als u een chemisch reinigingsdoekje gebruikt, volgt u de aanwijzingen behorend bij dat doekje.)

3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de

muurbevestigingssteun beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.)

4) Het paneel van het plasmascherm is van glas. Oefen er geen grote druk op uit en stel het niet bloot aan

harde aanrakingen. Let op: Deze steun is alleen bedoeld voor plasmaschermen van Panasonic (zie pagina 83-84). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg. INSTALLATIE DOOR EEN VAKMAN IS VEREIST. PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/ OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.24 Nederlands Onderdelen Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun ♦ De muurbevestigingssteun wordt gebruikt om het plasmascherm aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen. ♦ Om een correcte werking te verkrijgen en storingen te voorkomen, mag u het plasmascherm niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders

• Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken

• Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven

• Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen ♦ Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen. ♦ Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.

Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur van de apparatuur niet hoger wordt dan 40 °C

Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg. ♦ Leg een zachte deken of doek op de vloer zodat het plasmascherm en de vloer niet worden beschadigd tijdens het monteren en opstellen. ♦ Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid. ♦ Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van het plasmascherm. ♦ Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de installatiewerkzaamheden. ♦ Installeer het plasmascherm niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken. Onderdelen voor montage van de muurbevestigingssteun

Boven- en onderprofielen (2)

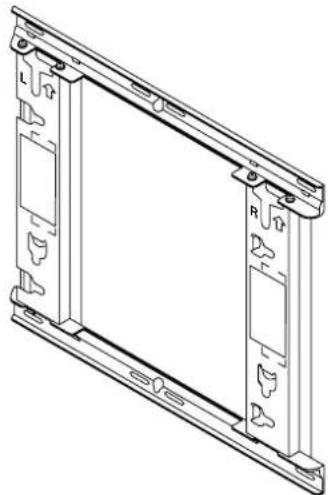

Schroef voor montage van de steun (8)M5×10 Onderdelen voor de bevestiging Gemonteerde steun

Inbusbout met plat verzonken kop (4) M8×32

Bevestigingsschroef voor het scherm (lang) (1)

Bevestigingsschroef voor het scherm (kort) (1) Getande veerklem (4)

Inbussleutel (bijgeleverd gereedschap) (1) [De afbeeldingen in deze handleiding dienen slechts tot voorbeeld.]25 Nederlands Montageprocedure

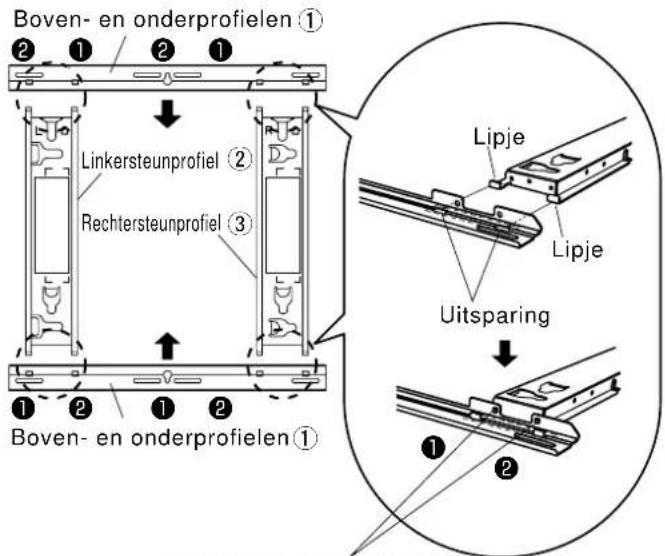

Houd het boven- en onderprofiel

steunprofiel zoals in de afbeelding weergegeven.

Plaats de uitstekende delen (lipjes) van het linker- en rechtersteunprofiel in de uitsparingen van het boven- en onderprofiel (twee posities rechts en twee posities links), en zet de profielen vast met de steunmontageschroeven

(twee voor elk) in de volgorde

(Schroefkracht: 1,2 – 1,5 N•m) Rechtersteunprofiel Boven- en onderprofielen

LipjeLipjeUitsparingLinkersteunprofiel Schroef voor montage van de steun Boven- en onderprofielen

• Houd het linker- en rechtersteunprofiel vast als u met de gemonteerde muurbevestigingssteun werkt. Als u het boven- en onderprofiel vasthoudt, kan deze eenheid vervormd raken.

2. De sterkte van de

De muurbevestigingssteun weegt ongeveer 2,3 kg. Kijk in de bedieningshandleiding bij het plasmascherm hoe zwaar het scherm is dat u wilt bevestigen aan de steun.

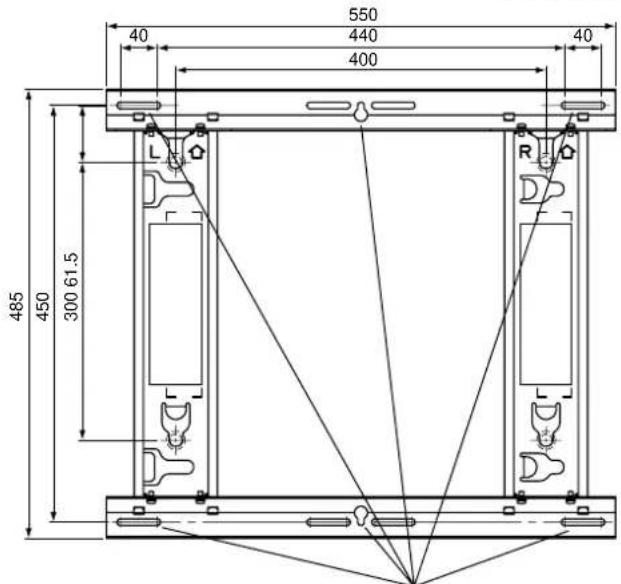

Bekijk de schematische tekening van de muurbevestigingssteun (rechts) en controleer de sterkte van de muur op de zes aangegeven bevestigingspunten. Als de muur niet sterk genoeg is op een van deze punten, moet de muur worden versterkt. Eenheid: mm

Muurbevestigingsgaten (op zes plaatsen) Gebruik alle schroeven om de steun goed te bevestigen. Opmerkingen

• Aan de boven- en onderkant van de muurbevestigingssteun bevinden zich twee maal vijf voorgeboorde bevestigingsgaten. Gebruik de extra gaten als de muur is gemaakt van hout of ander materiaal dat wellicht onvoldoende sterk is voor bevestiging van de steun aan de zes punten die u rechts ziet. Houd er echter rekening mee dat bij sommige muren, afhankelijk van het materiaal van de muur, barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht.

• Bevestig of plaats geen andere producten dan het plasmascherm op de steun.

• Raadpleeg de schematische tekening (op pagina 83-84) voor de precieze bevestigingspunten van het plasmascherm.26 Nederlands

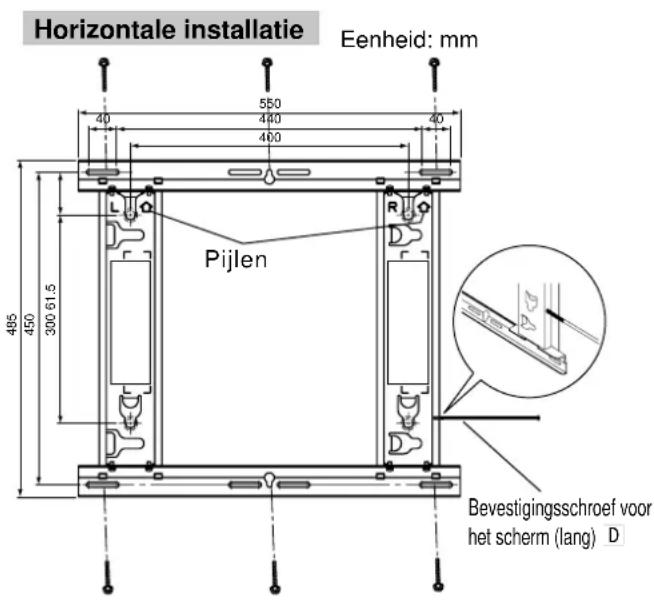

Bepaal de positie van de montagegaten in de wand aan de hand van de tekening met buitenafmetingen (zie pagina's 83 en 84) en bevestig de steun aan de muur.

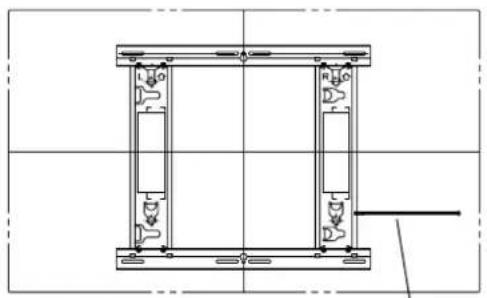

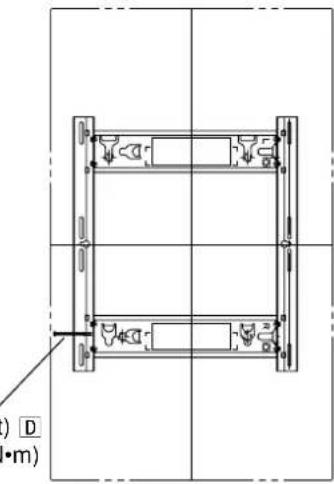

Horizontale installatie Bevestig de muurbevestigingssteun met de pijlen omhoogwijzend. Verticale installatie Bevestig de muurbevestigingssteun met de “L” boven.

• Als u het plasmascherm verticaal monteert, let dan goed op het middelpunt van het plasmascherm: dat verschilt dan van het middelpunt van de steun als gevolg van de structuur van de muurbevestigingssteun.

Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm om de steun stevig met behulp van alle zes montagegaten te bevestigen. Opmerkingen

• Gebruik voor montage aan de wand in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal waarop u de steun monteert.

• Controleer de sterkte van de montageschroeven. Gebruik schroeven die sterk genoeg zijn.

• Als u de schroeven in de wand draait, zorg er dan voor dat ze 10 tot 15 mm uit de wand uitsteken.

• Zet de bouten op minimaal zes punten vast. Montageprocedure

4. Draai de schroef voor bevestiging van het scherm losjes aan

Steek de schroef voor het bevestigen van het scherm

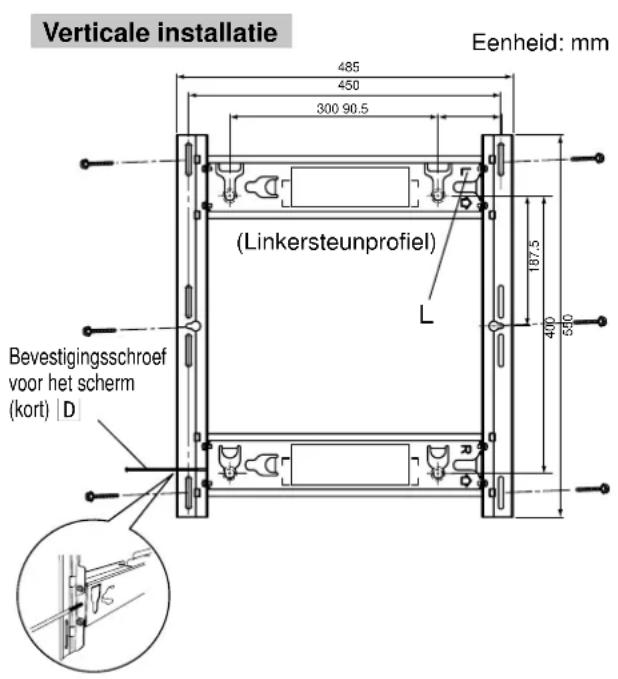

in het linker- of rechtersteunprofiel en draai hem losjes aan (Twee à drie slagen aandraaien). Horizontale installatie : Schroefgaten onder in het linker- en rechtersteunprofiel Verticale installatie : Schroefgaten boven en onder in het linkersteunprofiel (Gebruik het gat waarmee u het scherm het gemakkelijkst kunt monteren.) Horizontale installatie Verticale installatie

Bevestigingsschroef voor het scherm (kort)

Eenheid: mm Pijlen Bevestigingsschroef voor het scherm (lang)

Eenheid: mm27 Nederlands

5. Het plasmascherm voorbereiden

De isolatiebussen plaatsen

Leg de voorzijde van het plasmascherm op een schone doek waarop geen vuil of voorwerpen liggen, en volg de onderstaande procedure. Als het plasmascherm uitstekende delen heeft, pas dan op dat die niet bekrast of beschadigd raken.

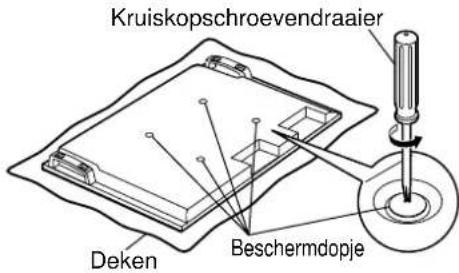

Verwijder de vier doppen van het plasmascherm met een kruisk opschroevendraaier. Opmerking

• Bewaar de verwijderde doppen op een veilige plaats. (U hebt ze nodig als u de voetsteun wilt gebruiken.)

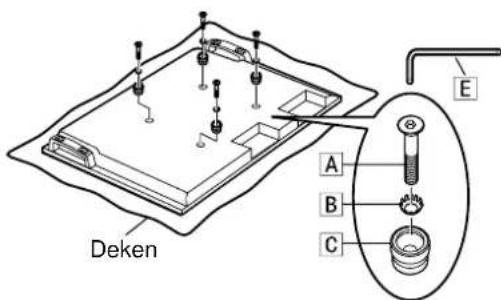

Bevestig met de bijgeleverde inbussleutel

de 4 inbusbouten met plat verzonken kop

en de 4 isolatiebussen

die zijn bijgeleverd, op de plaatsen waar de doppen zijn verwijderd, zoals getoond in de afbeelding rechts. (Schroefkracht: 3 - 4 N•m)

Sluit het netsnoer en de kabels van andere apparatuur aan. Opmerkingen

• Raadpleeg de handleiding van het plasmascherm voor meer informatie over het aansluiten van kabels.

• Let er bij het ophangen van het plasmascherm aan de muurbevestigingssteun op, dat netsnoer en bekabeling van andere apparatuur niet bekneld raken tussen het plasmascherm en de wand of de steun.

6. Het plasmascherm ophangen en vastmaken aan de

muurbevestigingssteun

• Let er bij de montage op, dat netsnoer en bekabeling van andere apparatuur niet bekneld raken tussen het plasmascherm en de wand of de steun. Horizontale installatie

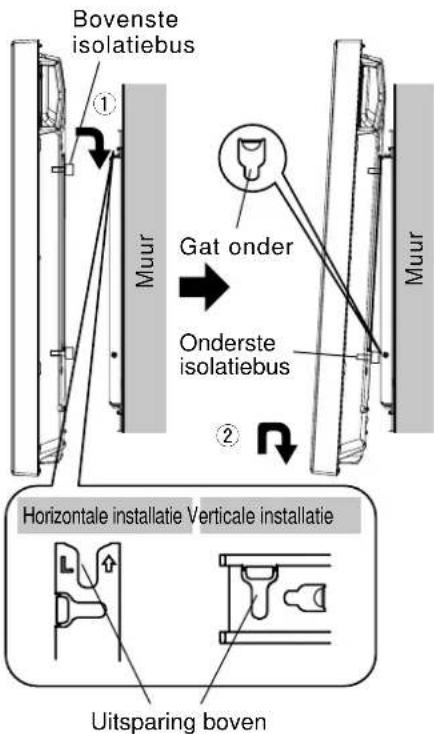

Haak de bovenste isolatiebussen van het plasmascherm in de uitsparingen boven in de muurbevestigingssteun en laat ze langzaam op hun plaats zakken.

Til het plasmascherm iets omhoog en schuif de onderste isolatiebussen in de openingen aan de onderkant van de muurbevestigingssteun en trek dan de beeldschermeenheid recht omlaag op zijn plaats. Verticale installatie Draai het 90 graden rechtsom zodat het Panasonic logo zich aan de linkerkant bevindt, en monteer het dan op dezelfde manier als bij horizontale montage. LET OP

• Als u het plasmascherm te ver optilt, tilt u de bovenkant uit de muurbevestigingssteun. Kruiskopschroevendraaier Deken Beschermdopje Deken Horizontale installatie Verticale installatie Uitsparing boven Bovenste isolatiebus Gat onder Onderste isolatiebus Muur Muur

Nederlands Montageprocedure

Draai de schroef voor het bevestigen van het scherm

, die in paragraaf 4 losjes is aangedraaid, nu aan, tot hij niet verder kan worden aangedraaid. Opmerking

• Als u de schroef voor het bevestigen van het scherm

te strak aandraait, kan de steun verbuigen.

Til het plasmascherm iets omhoog en controleer of hij stevig vastzit. Horizontale installatie Bevestigingsschroef voor het scherm (lang)

(Schroefkracht: 2,5 – 3,5 N•m) Verticale installatie Het plasmascherm verwijderen

Leg een zachte deken of doek onder het plasmascherm. Verwijder de schroef voor het bevestigen van het scherm

die is vastgezet aan de zijkant van de muurbevestigingssteun. Horizontale installatie Linker- of rechterzijkant van de muurbevestigingssteun Verticale installatie Linkerzijkant van de muurbevestigingssteun Opmerking

• Anders kan de schroef voor het bevestigen van het scherm

per ongeluk op de vloer vallen en beschadigingen veroorzaken.

Koppel het netsnoer en de kabels waarmee het plasmascherm aan andere apparatuur is gekoppeld, los.

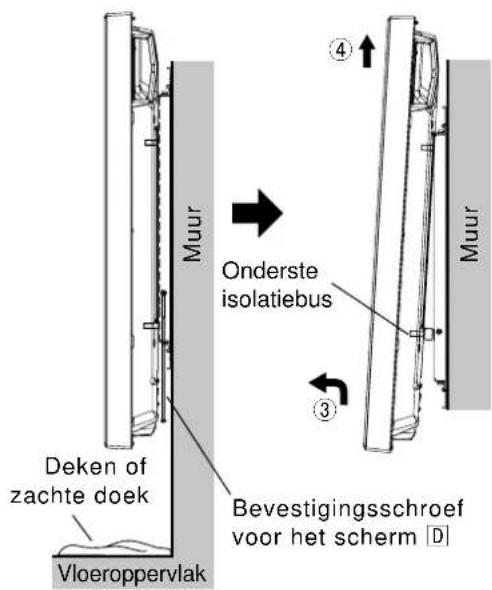

Til het onderste deel van het plasmascherm op en trek het scherm naar u toe.

Verwijder de onderste isolatiebussen uit de uitsparingen en til het plasmascherm verder omhoog om ook de bovenste isolatiebussen uit de uitsparingen te kunnen verwijderen. Opmerking

• Het plasmascherm kan worden verwijderd als het ongeveer 4 centimeter is opgetild. Bevestigingsschroef voor het scherm (kort)

(Schroefkracht: 1,2 – 1,5 N•m) Muur Onderste isolatiebus Bevestigingsschroef voor het scherm
