「德拉夫本体落下，」
は原因にる它た態を求。

「拉斯卡德不本体内部热已 、火災的原因之称的成加

「拉斯卡德尼本体落下，破損、はが的原因之称的とがた」

「拉斯卡德不本体内部以热为也、故障的原因之的成加告示。

取外上的卡普丁是大切保管上

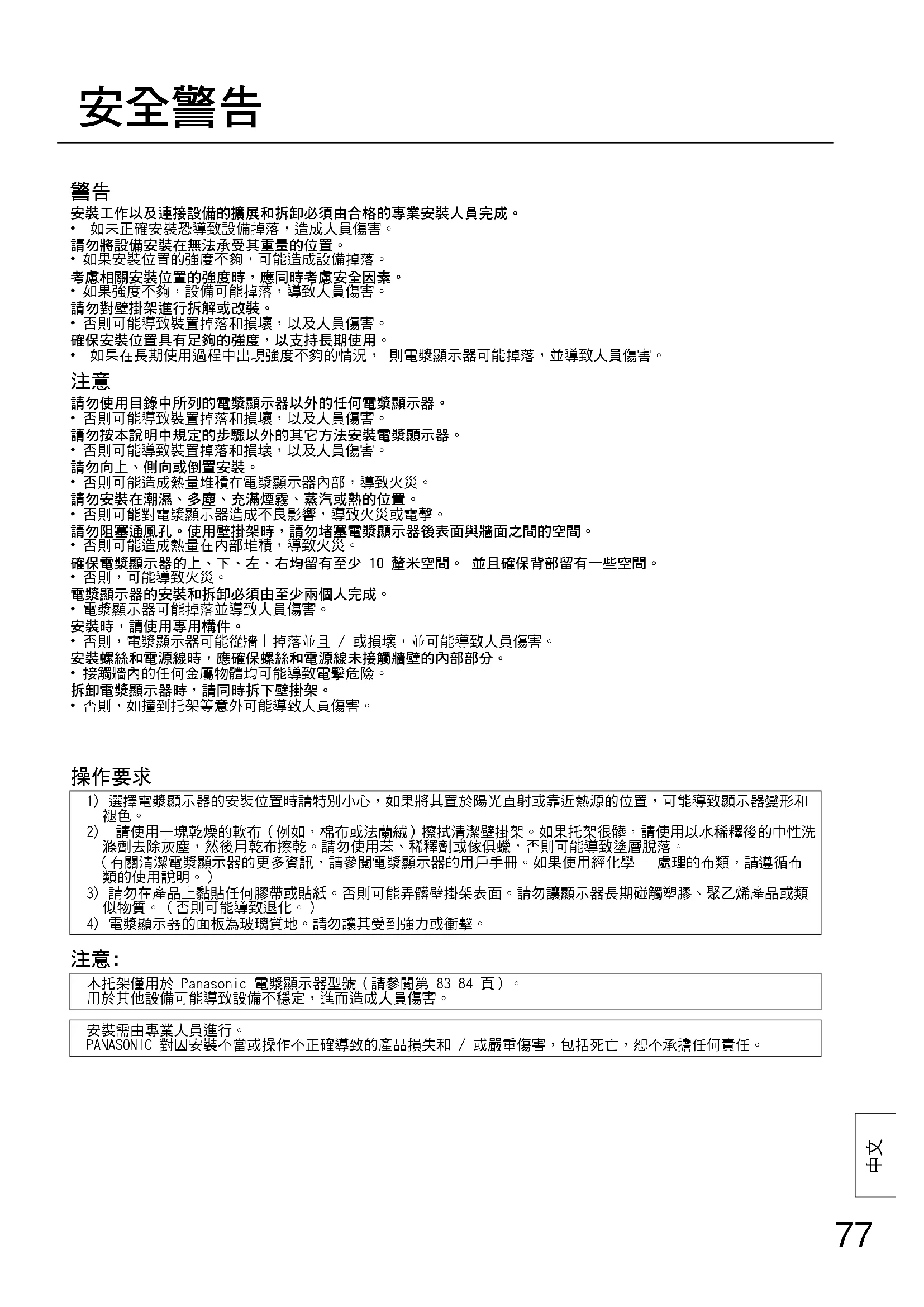

安裝工作以及連接設備的擴展和拆卸必須由合格的專業安裝人員完成。
如未正確安裝恐導致設備掉落，造成人員傷害。
請勿將設備安裝在無法承受其重量的位置。
- 如果安裝位置的強度不夠，可能造成設備掉落。
考慮相關安裝位置的強度時，應同時考慮安全因素。
·如果強度不夠，設備可能掉落，導致人員傷害。
請勿對壁掛架進行拆解或改裝。
·否則可能導致裝置掉落和損壞，以及人員傷害。
確保安裝位置具有足夠的強度，以支持長期使用。
·如果在長期使用過程中出現強度不夠的情況，則電漿顯示器可能掉落，並導致人員傷害。

注意

請勿使用目錄中所列的電漿顯示器以外的任何電漿顯示器。
- 否則可能導致裝置掉落和損壞，以及人員傷害。
請勿按本說明中規定的步驟以外的其它方法安裝電漿顯示器。
- 否則可能導致裝置掉落和損壞，以及人員傷害。
請勿向上、側向或倒置安裝。
- 否則可能造成熱量堆積在電漿顯示器內部，導致火災。
請勿安裝在潮濕、多塵、充滿煙霧、蒸汽或熱的位置。
- 否則可能對電漿顯示器造成不良影響，導致火災或電擊。
請勿阻塞通風孔。使用壁掛架時，請勿堵塞電漿顯示器後表面與牆面之間的空間。
- 否則可能造成熱量在內部堆積，導致火災
確保電漿顯示器的上、下、左、右均留有至少10釐米空間。並且確保背部留有一些空間。
- 否則，可能導致火災。
電漿顯示器的安裝和拆卸必須由至少兩個人完成。
·電漿顯示器可能掉落並導致人員傷害。
安装時，請使用專用構件。
·否則，電漿顯示器可能從牆上掉落並且／或損壞，並可能導致人員傷害。
安裝螺絲和電源線時，應確保螺絲和電源線未接觸牆壁的內部部分。
- 接觸牆內的任何金屬物體均可能導致電擊危險。
拆卸電漿顯示器時，請同時拆下壁掛架。
- 否則，如撞到托架等意外可能導致人員傷害。

操作要求

1）選擇電漿顯示器的安裝位置時請特別小心，如果將其置於陽光直射或靠近熱源的位置，可能導致顯示器變形和褪色。
2) 請使用一塊乾燥的軟布（例如，棉布或法蘭絨）擦拭清潔壁掛架。如果托架很髒，請使用以水稀釋後的中性洗滌劑去除灰塵，然後用乾布擦乾。請勿使用苯、稀釋劑或傢俱蠟，否則可能導致塗層脫落。

（有關清潔電漿顯示器的更多資訊，請參閱電漿顯示器的用戶手冊。如果使用經化學－處理的布類，請遵循布類的使用說明。）

3）請勿在產品上黏貼任何膠帶或貼紙。否則可能弄髒壁掛架表面。請勿讓顯示器長期碰觸塑膠、聚乙烯產品或類似物質。（否則可能導致退化。）
4）電漿顯示器的面板為玻璃質地。請勿讓其受到強力或衝擊。

注意：

本托架僅用於 Panasonic電漿顯示器型號（請參閱第83-84頁）。

用於其他設備可能導致設備不穩定，進而造成人員傷害。

安裝需由專業人員進行。

PANASONIC對因安裝不當或操作不正確導致的產品損失和/或嚴重傷害，包括死亡，恕不承擔任何責任。

壁挂架的装配零件

① 底座上下配件（2）

② 托架底座左侧配件（1）

③ 托架底座右侧配件（1）

(4) 固定裝置的裝配螺絲 (8)

10

安装所需的零件

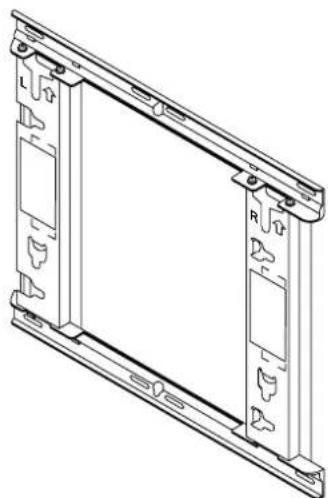

完全組裝好的固定裝置視圖

A 六角埋孔螺絲 (4) M8×32	D 裝置固定螺絲(長)(1)
B 蝶形帶齒墊圈 (4)	裝置固定螺絲(短)(1)
C 絕緣墊片 (4)	E 六角扳手(隨附於工具中)(1)

[本手冊中所示圖像僅作為演示使用。]

壁掛架的安裝注意事項

壁掛架用來協助漿電顫顯示器設備安裝到一個垂直的牆面上進行觀看。請勿將其安裝到垂直牆面外的其他表面上。
為確保電漿顯示器的性能並避免任何麻煩，請勿將其安裝到任何以下位置。

·噴水器或火災／煙霧探測器周圍
- 可能受到於震動或衝擊的位置
·高壓電線或動態電源周圍
·磁源、熱源、水蒸汽或煙灰周圍
- 暴露於加熱設備排氣孔的位置
·空调或其他裝置可能形成凝露的位置。

使用適合安裝位置的結構和材料進行安裝。

使用市場上可以買到的適合托架安裝牆面材料（木、鋼架、混凝土等）的螺絲，螺絲的公稱直徑為6毫米。
確保空氣流通良好，保證環境溫度不超過 40^ 。

否則，可能造成熱量在電漿顯示器內部堆積，導致顯示器功能失常。

安裝時，請在地板上鋪一塊軟毯或布，以免裝配或安裝時刮傷電漿顯示器和地面，或在上面留下痕跡。
栓緊零件時，確保螺絲未出現栓緊力度不夠或過度固定的情況。
請將電顫顯示器的電源插頭連接至容易拔插的電源插座上。
安装過程中應特別小心，確保周圍安全。
請勿將電漿顯示器安裝在吊燈下方（聚光燈、鹵素燈等）。否則，機架可能因高熱導致彎曲或損壞。

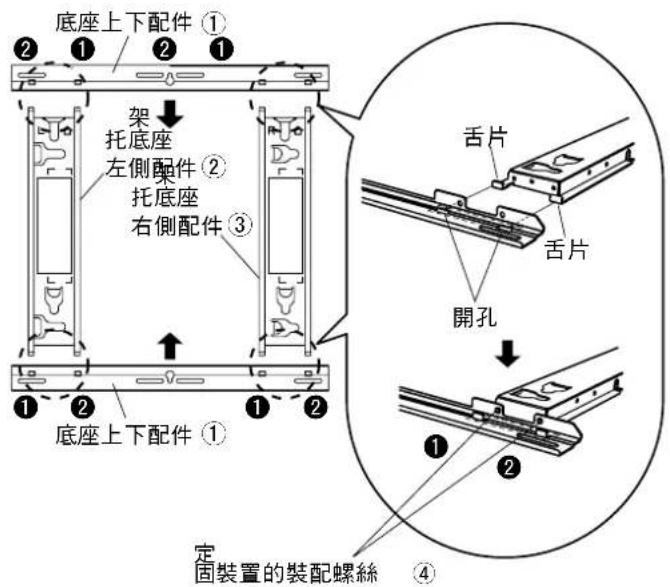

1. 装配壁挂架

① 按图中所示位置摆放底座上下配件 ① 和底座左侧 ② 和右侧 ③ 配件。
② 將底座左右配件的突出部分（舌片）插入底座上下配件（左右各兩個位置）的開孔中，並按先 ① 後 ② 的順序使用裝配固定螺絲 ④ （每側兩個）固定配件。（鎖緊扭力：1.2至1.5N·m）

備註

• 操作裝配好的壁掛架時，請握住托架底座的左右配件。如握住底座上下配件可能導致裝置變形。

2. 檢查安装位置的強度

① 壁掛架約重2.3公斤。請參閱電漿顯示器的使用手冊，查看欲安裝到壁掛架上的電漿顯示器裝置的重量。

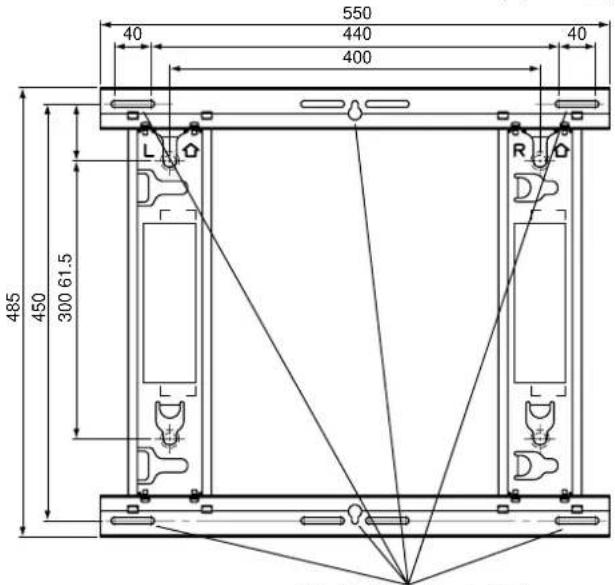

② 請參閱右側的壁掛架輪廓圖，查看所示的6個安裝位置上牆面的強度。如果這些位置上任意一點的強度不夠，則應採取充分的加強措施。

備註

• 壁掛架的頂部和底部分別有5個預先鑽好的安裝孔。倘若牆面材料為木或其他材料，且無法確保將固定裝置安裝到右側所示的6個位置時可以提供足夠的安裝強度，請使用提供的備用孔。但是請記住，根據安裝表面的材料，若各位置的螺絲靠得太近，則可能造成表面破裂。
  請勿將除電漿顯示器外的任何其他產品安裝或放到固定裝置上。
  ·有關安裝電漿顯示器時的具體尺寸資訊，請參閱輪廓圖（參閱第83-84頁）。

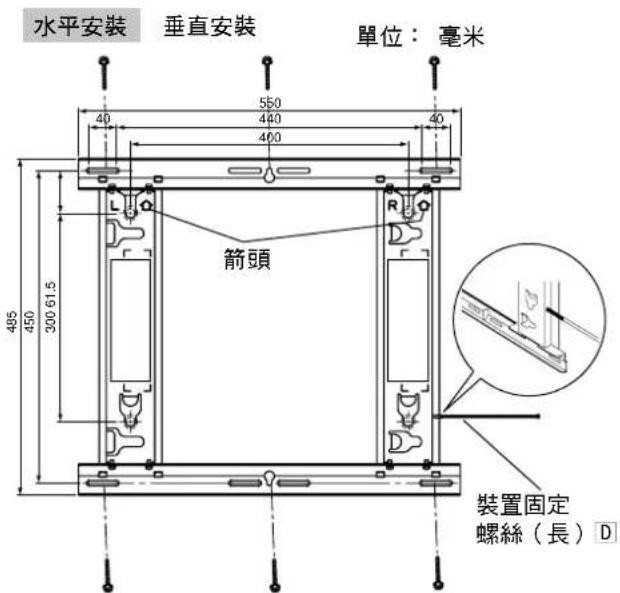

單位：毫米
牆面安裝孔（6個點）
使用可以牢固锚定固定裝置的螺絲。

3. 將壁掛架安裝到牆壁上

① 根據外形尺寸圖紙（請參閱第83和84頁）確定牆壁安裝孔的位置，然後將托架安裝到牆壁上。
② 水平安裝 安裝掛牆時確保托架箭頭朝上。

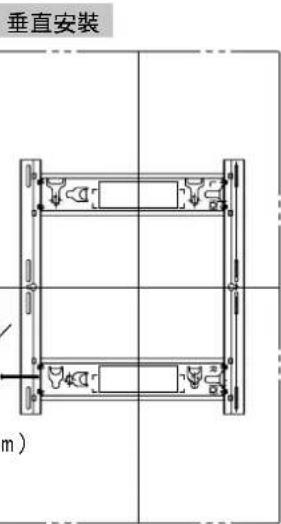

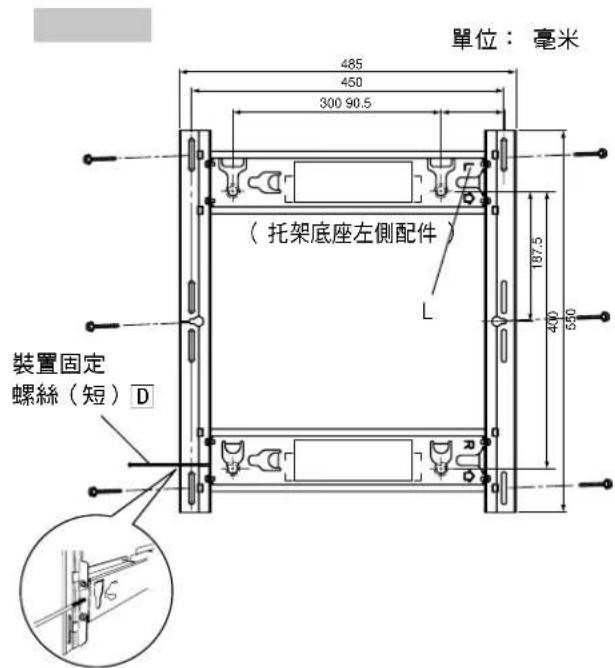

垂直安裝 安裝壁掛架時，確保“L”指示的方向位於頂部。

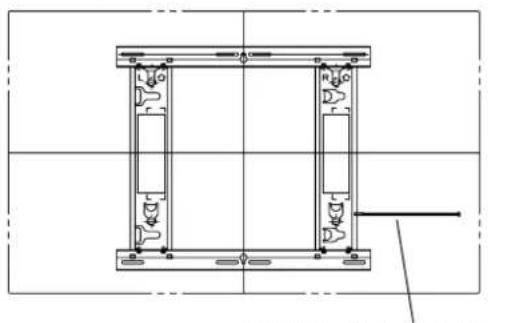

• 垂直安裝電漿顯示器時應注意，由於壁掛架的結構不同，電漿顯示器的中心位置可能與托架的中心位置不同。

③ 使用公稱直徑6毫米的螺絲或螺母，在6個安裝孔位置栓緊固定托架。

備註

·牆面安裝螺絲請選用市面上可取得的牆面安裝螺絲，其公稱直徑為6毫米，適合您用於安裝托架的材料/結構。
- 檢查安裝螺絲的強度。使用強度足夠的螺絲。
·倘若您要將螺絲嵌入牆內，請確保螺絲突出牆面10至15毫米。
- 至少固定 6 個位置的螺絲。

4. 麻開栓緊裝置固定螺絲

將裝置的固定螺絲D插入底座左或右側的配件中並栓好（栓2或3次）。

水平安裝 ：底座左右配件的側面底部上的螺絲孔

垂直安裝 ：配件左側頂部和底部上的螺絲孔

（選用容易安裝電漿顯示器的螺絲孔。）

5. 準備電漿顯示器

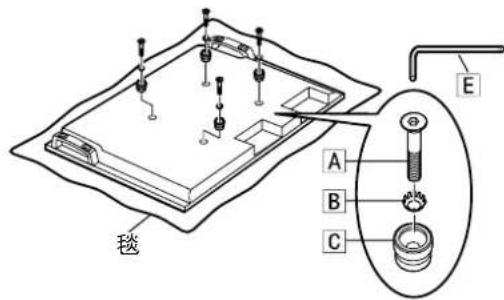

安裝絕緣墊

① 將電漿顯示器的正面放在一塊乾淨無塵或異物的布上，然後按以下步驟進行。

如電漿顯示器有任何突出部分，請注意不要將其劃傷或損壞。

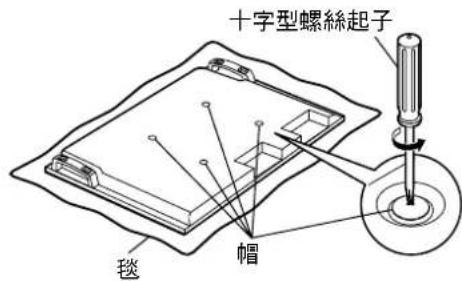

② 使用十字型螺絲起子自電漿顯示器上將四個螺帽拆下。

備註

• 將拆下的螺帽保存在一個安全的位置。

（使用基座時將需要使用。）

③ 使用提供的六角扳手 E，將提供的 4 個六角埋孔螺絲 A、4 個蝶形帶齒墊圈 B 和 4 個絕緣墊片 C 安裝至取下螺帽的位置，如右圖所示。

（繡扭力：3至4N·m）

④連接電源線和連接其他裝置的綁線。

備註

·接線的詳細信息，請參閱電漿顯示器的用戶手冊。
- 將電漿顯示器安裝到壁掛架上時，請注意避免將電源線和連接其它裝置的電纜夾在電漿顯示器和牆面或托架之間。

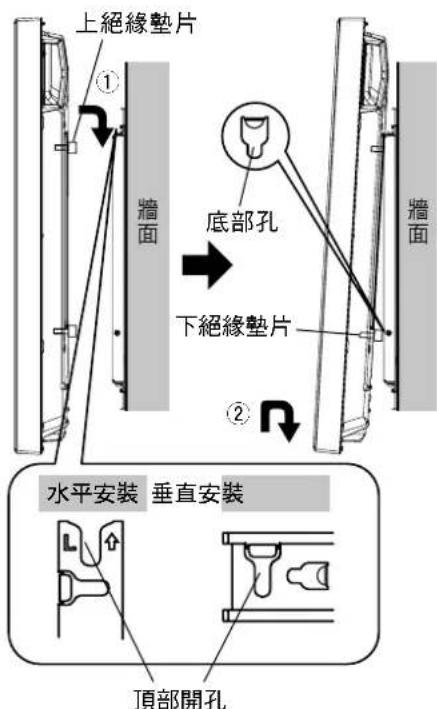

6. 將電漿顯示器安裝並固定到壁掛架上

·安裝時，請注意避免將電源線和連接其他裝置的電纜夾在電漿顯示器和牆面或托架之間。

水平安装

① 使電漿顯示器的上絕緣墊與托架裝置頂部的開孔啮合，並緩慢將其降到位。
② 輕微提起電漿顯示器的同時，將底部絕緣墊片插入壁掛架底端的孔中，然後將電漿顯示器暨直拉到位。

垂直安装

順時針轉動90度，使Panasonic標誌位於左側，然後按照與水平安裝相同的步驟進行安裝。

注意

• 若將電漿顯示器提起過高，其頂部將脫離壁掛架。

③ 將第4部分中的固定裝置的螺栓，直到無法栓緊為止。

備註

• 過度栓緊固定裝置的螺絲 D」可能造成托架彎曲彎形。

④ 略微提起電漿顯示器，檢查是否固定。

水平安装
裝置固定螺絲（長）D

（鎖緊扭力：2.5至3.5N·m）

裝置固定螺絲（短）D

（鎖緊扭力：1.2至 1.5N

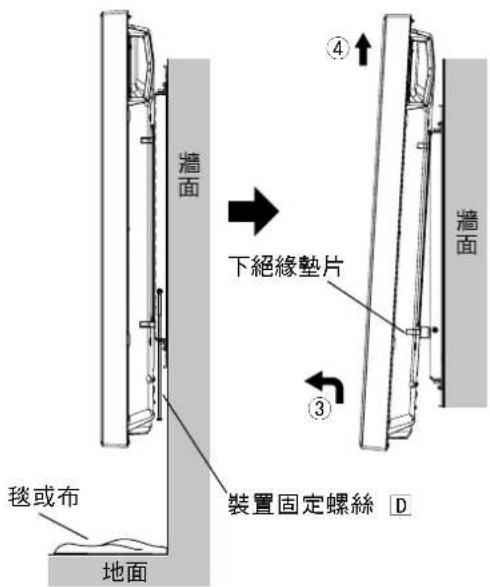

拆卸電漿顯示器

① 將一塊毯或布置於電漿顯示器下。卸下安裝在壁掛架側的固定裝置的螺絲D。

水平安装壁掛架的左侧或右侧

垂直安裝壁掛架的左側

備註

• 否則，固定裝置的螺絲D可能意外掉落，在地面上留下痕跡。

② 中斷電源線和連接電漿顯示器與其他裝置的纖線。
③ 提起電漿顯示器底部的同時，將電漿顯示器向您的方向拉出。
④ 卸下底部絕緣墊片後，繼續提起電漿顯示器並將其拆下。

備註

·您需要將電漿顯示器提起約4釐米才能將其卸下。
