BEDIENUNGSANLEITUNG TYWK42PV20 PANASONIC

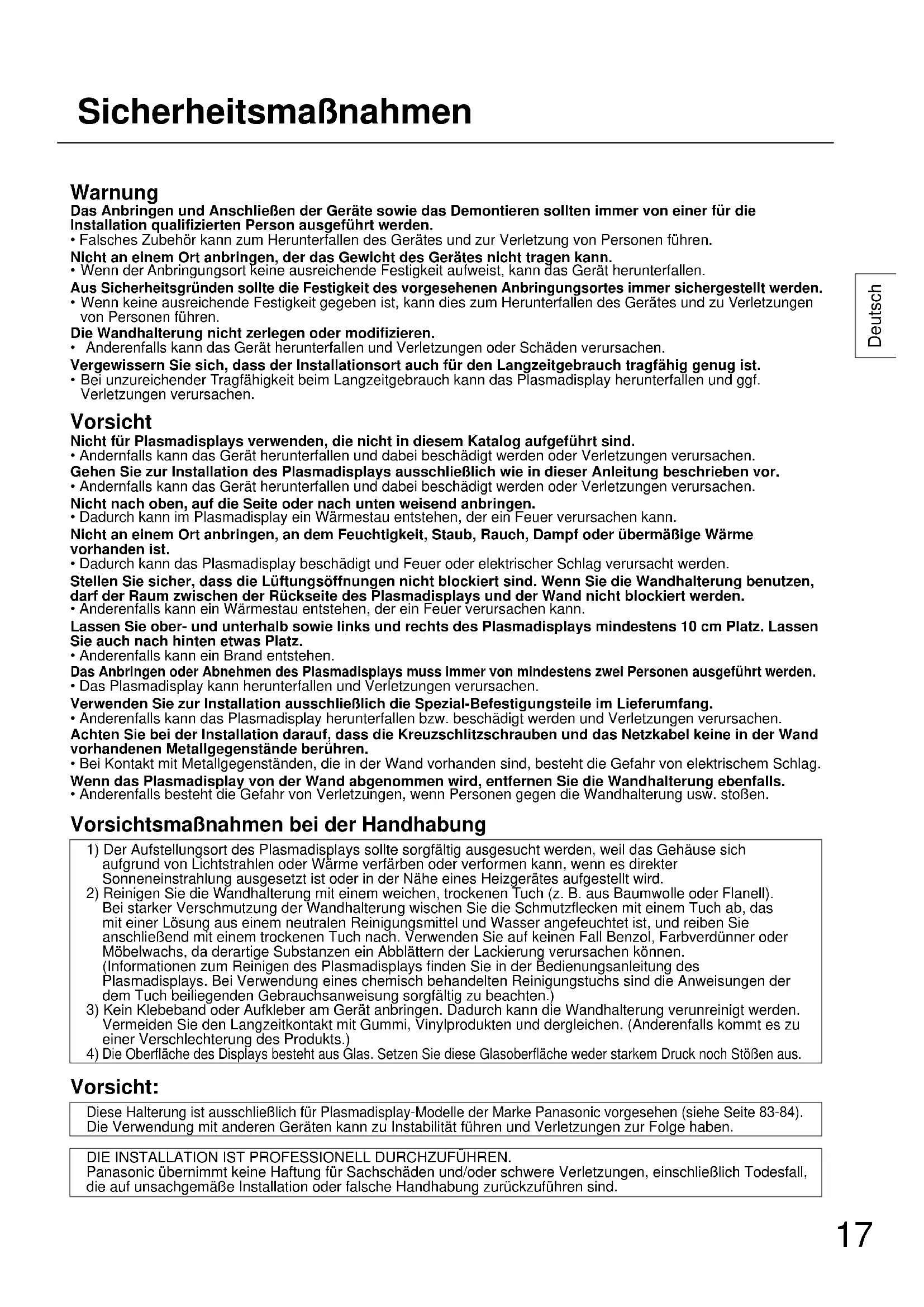

(Tightening torque: 1.2 to 1.5 N•m)17 Deutsch Sicherheitsmaßnahmen Warnung Das Anbringen und Anschließen der Geräte sowie das Demontieren sollten immer von einer für die Installation qualifizierten Person ausgeführt werden.

• Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen. Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.

• Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen. Aus Sicherheitsgründen sollte die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

• Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen von Personen führen. Die Wandhalterung nicht zerlegen oder modifizieren.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen. Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch tragfähig genug ist.

• Bei unzureichender Tragfähigkeit beim Langzeitgebrauch kann das Plasmadisplay herunterfallen und ggf. Verletzungen verursachen. Vorsicht Nicht für Plasmadisplays verwenden, die nicht in diesem Katalog aufgeführt sind.

• Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Gehen Sie zur Installation des Plasmadisplays ausschließlich wie in dieser Anleitung beschrieben vor.

• Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

• Dadurch kann im Plasmadisplay ein Wärmestau entstehen, der ein Feuer verursachen kann. Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

• Dadurch kann das Plasmadisplay beschädigt und Feuer oder elektrischer Schlag verursacht werden. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Wenn Sie die Wandhalterung benutzen, darf der Raum zwischen der Rückseite des Plasmadisplays und der Wand nicht blockiert werden.

• Anderenfalls kann ein Wärmestau entstehen, der ein Feuer verursachen kann. Lassen Sie ober- und unterhalb sowie links und rechts des Plasmadisplays mindestens 10 cm Platz. Lassen Sie auch nach hinten etwas Platz.

• Anderenfalls kann ein Brand entstehen. Das Anbringen oder Abnehmen des Plasmadisplays muss immer von mindestens zwei Personen ausgeführt werden.

• Das Plasmadisplay kann herunterfallen und Verletzungen verursachen. Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann das Plasmadisplay herunterfallen bzw. beschädigt werden und Verletzungen verursachen. Achten Sie bei der Installation darauf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand vorhandenen Metallgegenstände berühren.

• Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag. Wenn das Plasmadisplay von der Wand abgenommen wird, entfernen Sie die Wandhalterung ebenfalls.

• Anderenfalls besteht die Gefahr von Verletzungen, wenn Personen gegen die Wandhalterung usw. stoßen. Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasmadisplays sollte sorgfältig ausgesucht werden, weil das Gehäuse sich

aufgrund von Lichtstrahlen oder Wärme verfärben oder verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Nähe eines Heizgerätes aufgestellt wird.

2) Reinigen Sie die Wandhalterung mit einem weichen, trockenen Tuch (z. B. aus Baumwolle oder Flanell).

Bei starker Verschmutzung der Wandhalterung wischen Sie die Schmutzflecken mit einem Tuch ab, das mit einer Lösung aus einem neutralen Reinigungsmittel und Wasser angefeuchtet ist, und reiben Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder Möbelwachs, da derartige Substanzen ein Abblättern der Lackierung verursachen können. (Informationen zum Reinigen des Plasmadisplays finden Sie in der Bedienungsanleitung des Plasmadisplays. Bei Verwendung eines chemisch behandelten Reinigungstuchs sind die Anweisungen der dem Tuch beiliegenden Gebrauchsanweisung sorgfältig zu beachten.)

3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden.

Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.)

Die Oberfläche des Displays besteht aus Glas. Setzen Sie diese Glasoberfläche weder starkem Druck noch Stößen aus. Vorsicht: Diese Halterung ist ausschließlich für Plasmadisplay-Modelle der Marke Panasonic vorgesehen (siehe Seite 83-84). Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben. DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN. Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.18 Deutsch Bauteile Vorsichtsmaßnahmen für das Anbringen der Wandhalterung

Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasmadisplays an einer senkrechten Wand verwendet. Die Halterung sollte nur für die Befestigung an einer senkrechten Wand verwendet werden. ♦ Um sicherzustellen, dass das Plasmadisplay richtig funktioniert, und um Probleme zu vermeiden, sollte das Gerät nicht an den folgenden Orten aufgestellt werden.

• In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren

• An Orten, an denen Vibrationen oder Stöße auftreten können

• In der Nähe von Hochspannungsleitungen oder Stromversorgungsanlagen

• Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß

• An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird

• An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann ♦ Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen. ♦ Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial (Holz, Stahlrahmen, Beton usw.) angemessen sind, an dem Sie die Halterung anbringen. ♦ Sorgen Sie für eine ausreichende Belüftung, damit die Umgebungstemperatur 40 °C nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasmadisplay kommen, wodurch Fehlfunktionen auftreten können. ♦ Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit das Plasmadisplay und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden. ♦ Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark festgezogen werden. ♦ Die für das Plasmadisplay verwendete Steckdose sollte einfach zu erreichen sein. ♦ Achten Sie bei den Montagearbeiten auf die Sicherheit in Ihrer Umgebung. ♦ Installieren Sie das Plasmadisplay auf keinen Fall unterhalb von starken Deckenleuchten (Punktstrahlern, Halogenlampen usw.), die viel Wärme abgeben. Anderenfalls können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden. Bauteile der Wandhalterung

Obere und untere Schiene (2)

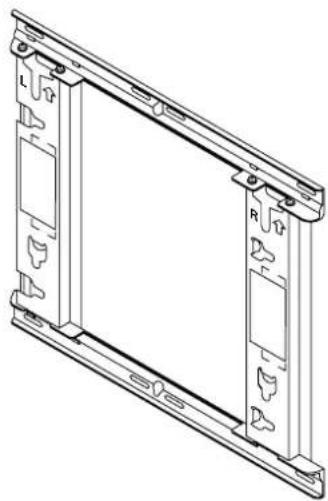

Schraube für Zusammenbau der Schienen (8)M5×10 Befestigungsteile Ansicht der Wandhalterung im zusammengebauten Zustand

Innensechskant-Senkschraube (4) M8×32

Schrauben zum Sichern des Geräts (lang) (1)

Schrauben zum Sichern des Geräts (kurz) (1) Zahnscheibe (4)

Innensechskantschlüssel (mitgeliefertes Werkzeug) (1) [Die Abbildungen in dieser Anleitung dienen lediglich zu Erläuterungszwecken.]19 Deutsch Befestigung

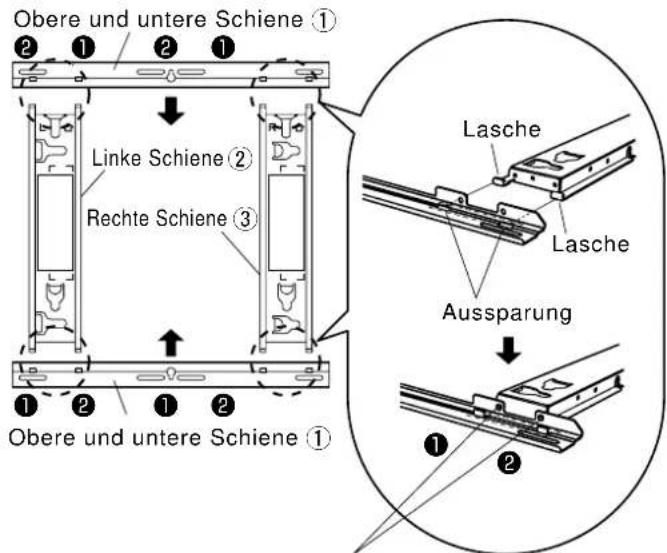

Legen Sie die obere und untere Basisschiene

Schiene wie in der Abbildung dargestellt bereit.

Fügen Sie die vorstehenden Teile (Laschen) der linken und rechten Schiene in die entsprechenden Aussparungen der oberen und unteren Schienen ein (jeweils an zwei Stellen rechts und an zwei Stellen links). Befestigen Sie die Schienen mit den Montageschrauben für die Halterungen

(jeweils zwei) in folgender Reihenfolge: erst

(Anzugsmoment: 1,2–1,5 N•m) Rechte Schiene

LascheLascheAussparungLinke Schiene Schraube für Zusammenbau der Schienen

Obere und untere Schiene Obere und untere Schiene Hinweis

• Halten Sie die zusammengebaute Wandhalterung bei der Handhabung stets an der linken und rechten Schiene. Die Halterung kann deformiert werden, wenn sie an der oberen und unteren Schiene gehalten wird.

2. Überprüfen der Tragfähigkeit

der Installationsstelle

Das Gewicht der Wandhalterung beträgt ca. 2,3 kg. Schlagen Sie in der Bedienungsanleitung des Plasmadisplays nach, um das Gewicht des Displays zu ermitteln, das an der Wandhalterung befestigt werden soll.

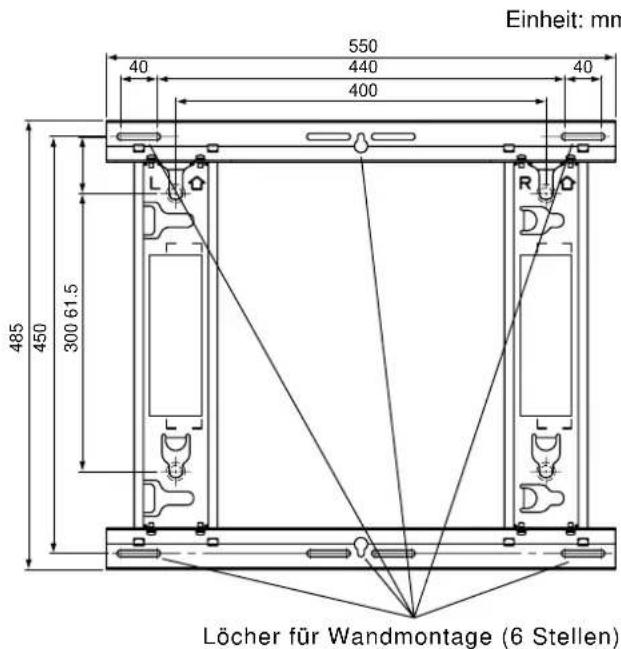

Überprüfen Sie die Stärke der Wand unter Bezugnahme auf die Maßzeichnung rechts an den 6 gezeigten Befestigungsstellen, und sorgen Sie für eine ausreichende Armierung, falls die Stärke der Wand nicht ausreicht. Einheit: mm

Löcher für Wandmontage (6 Stellen) Verwenden Sie unbedingt die Schrauben zur Verankerung der Wandhalterung. Hinweise

• An der Oberseite und Unterseite der Wandhalterung sind jeweils 5 Montagelöcher vorgesehen. Verwenden Sie diese Reservelöcher, wenn die Wand aus Holz oder einem anderen Material besteht und bei Verankerung der Wandhalterung an den 6 in der Abbildung rechts gezeigten Stellen keine ausreichende Tragfähigkeit gewährleistet ist. Bitte beachten Sie jedoch, dass sich je nach Werkstoff der Montagefläche Risse in der Oberfläche bilden können, wenn die Schrauben zu nah aneinander verwendet werden.

• Befestigen Sie ausschließlich das Plasmadisplay an der Wandhalterung.

• Einzelheiten zu den Abmessungen nach der Montage des Plasmadisplays sind der Maßzeichnung (siehe Seite 83-84) zu entnehmen.20 Deutsch

3. Montage der Wandhalterung an der Wand

Ermitteln Sie anhand der Maßzeichnungen auf den Seiten 83 und 84 die Position der Befestigungslöcher, und montieren Sie die Halterung an der Wand.

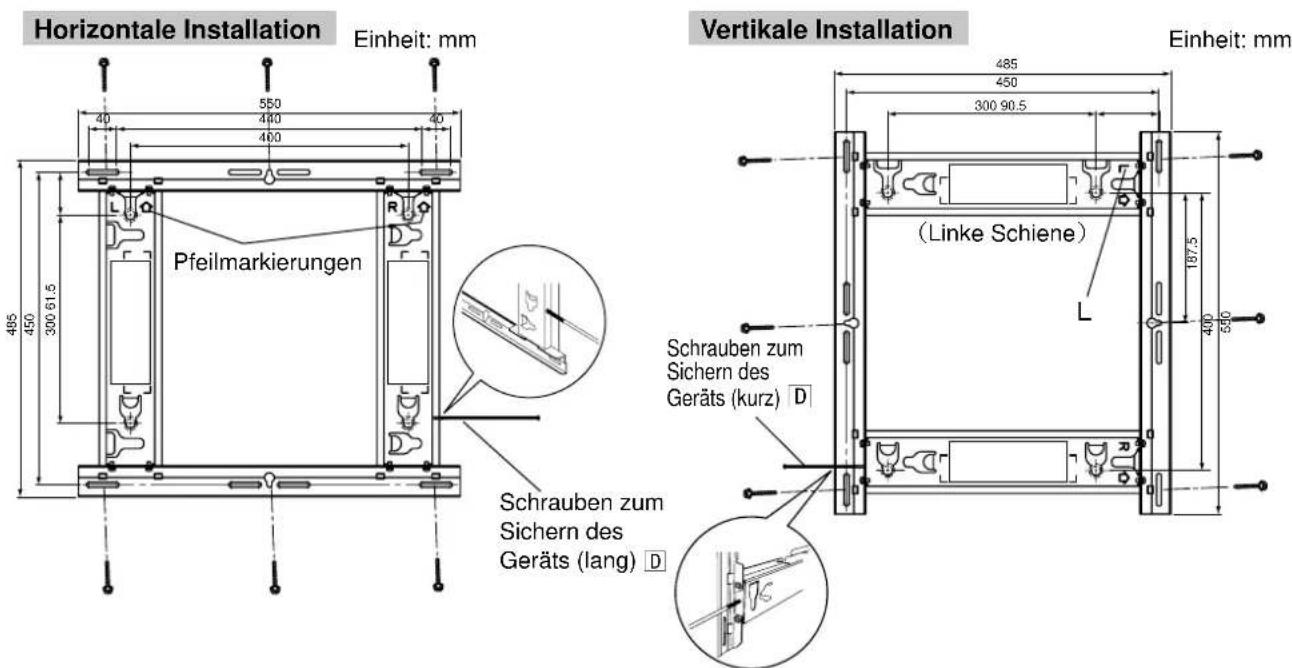

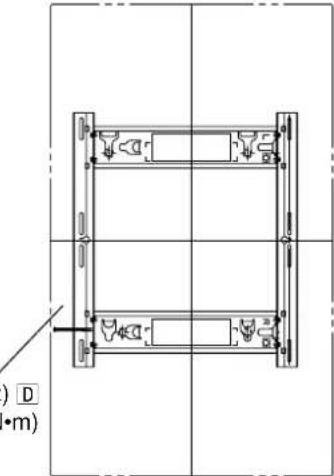

Horizontale Installation Montieren Sie die Wandhalterung so, dass die Pfeile nach oben weisen. Vertikale Installation

Montieren Sie die Wandhalterung so, dass sich die mit „L“ gekennzeichnete Schiene oben befindet.

• Wenn das Plasmadisplay vertikal installiert wird, müssen Sie beachten, dass sich der Mittelpunkt des Plasmadisplays aufgrund des Aufbaus der Wandhalterung vom Mittelpunkt der Wandhalterung unterscheidet.

Verwenden Sie Schrauben oder Muttern mit einem Nenndurchmesser von 6 mm, um die Halterung an allen sechs Befestigungslöchern zu befestigen. Hinweise

• Verwenden Sie für die Wandmontage im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 6 mm, die für das Material bzw. den Untergrund geeignet sind, an dem Sie die Halterung abringen.

• Überprüfen Sie die Stärke der Montageschrauben. Verwenden Sie Schrauben von ausreichender Stärke.

• Wenn Sie die Schrauben versenken, achten Sie darauf, dass sie 10 bis 15 mm von der Wandoberfläche abstehen.

• Verankern Sie die Schrauben an mindestens 6 Stellen. Befestigung

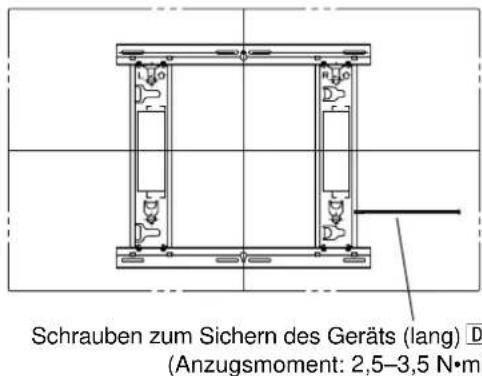

4. Ziehen Sie die Schrauben zum Sichern des Geräts leicht an

Fügen Sie die Schraube zum Sichern des Geräts

in die linke oder rechte Basisschiene ein und ziehen die Schraube leicht an (zwei oder drei Umdrehungen). Horizontale Installation : Befestigungslöcher unten an der Seite der linken und rechten Schiene Vertikale Installation : Befestigungslöcher oben und unten an der linken Seite der Schiene (Wählen Sie das Loch aus, das für den Einbau des Plasmadisplays am besten geeignet ist.) Horizontale Installation Vertikale Installation

Schrauben zum Sichern des Geräts (kurz)

Einheit: mm Pfeilmarkierungen Schrauben zum Sichern des Geräts (lang)

Einheit: mm21 Deutsch

5. Bereiten Sie das Plasmadisplay vor

Befestigen Sie die Isoliermuffen

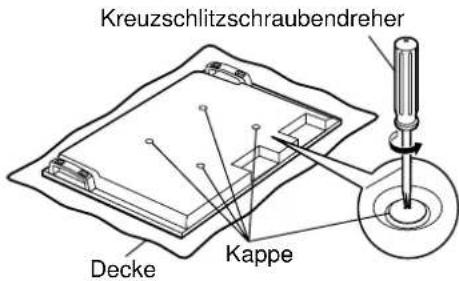

Legen Sie das Plasmadisplay mit der Vorderseite nach unten auf ein sauberes Tuch. Achten Sie darauf, dass auf dem Tuch keine Verschmutzungen oder Gegenstände liegen. Befolgen Sie die nachstehenden Anweisungen. Wenn am Plasmadisplay Teile vorstehen, achten Sie darauf, diese nicht zu zerkratzen oder zu beschädigen.

Entfernen Sie die vier Kappen vom Plasmadisplay mit einem Kreuzschlitzschraubendreher. Hinweis

Bewaren Sie die abgenommenen Kappen an einem sicheren Ort auf. (Sie werden benötigt, wenn Sie den Standfuß benutzen.)

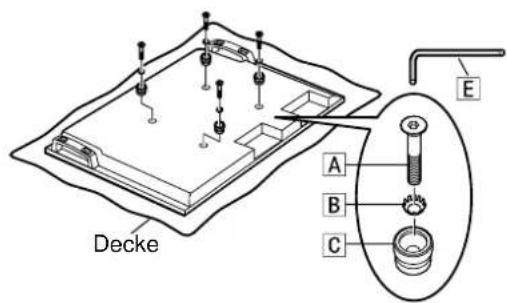

Verwenden Sie den mitgelieferten Innensechskantschlüssel

, um die 4 Innensechskant-Senkschrauben

, die 4 Zahnscheiben

und die 4 Isoliermuffen

(alles im Lieferumfang enthalten) wie in der Abbildung rechts gezeigt an den Stellen zu befestigen, von denen sich die Kappen befanden. (Anzugsmoment: 3–4 N•m)

Schließen Sie das Netzkabel und die Anschlusskabel für andere Geräte an. Hinweise

• Weitere Informationen zur Verkabelung finden Sie in der Bedienungsanleitung des Plasmadisplays.

• Wenn Sie das Plasmadisplay an der Wandhalterung befestigen, achten Sie darauf, dass das Netzkabel und die Anschlusskabel für andere Geräte nicht zwischen Display und Wand oder Halterung eingeklemmt werden.

6. Befestigen Sie das Plasmadisplay an der Wandhalterung

• Achten Sie bei der Montage darauf, dass das Netzkabel und die Anschlusskabel für andere Geräte nicht zwischen dem Plasmadisplay und der Wand oder der Halterung eingeklemmt werden. Horizontale Installation

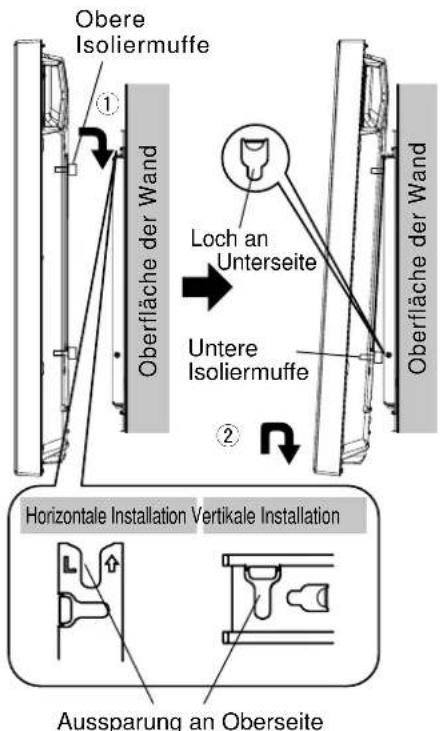

Passen Sie die oberen Isoliermuffen des Plasmadisplays in die Aussparungen an der Oberseite der Wandhalterung ein, und senken sie langsam in die Arbeitsstellung ab.

Heben Sie das Plasmadisplay etwas an, passen Sie die Isoliermuffen an der Unterseite in die Löcher in der unteren Schiene der Wandhalterung ein, und ziehen Sie das Plasmadisplay dann senkrecht nach unten in die Arbeitsstellung. Vertikale Installation Drehen Sie das Display 90 Grad im Uhrzeigersinn, sodass sich das Panasonic-Logo auf der linken Seite befindet. Befestigen Sie das Display dann genauso wie bei der horizontalen Installation beschrieben. Vorsicht

• Heben Sie das Plasmadisplay nicht zu weit an, da sich sein Oberteil anderenfalls von der Wandhalterung löst. Kreuzschlitzschraubendreher Decke Kappe Decke Horizontale Installation Vertikale Installation Aussparung an Oberseite Obere Isoliermuffe Loch an Unterseite Untere Isoliermuffe Oberfläche der Wand Oberfläche der Wand

Ziehen Sie die Schraube zum Sichern des Geräts

, die in Abschnitt 4 provisorisch angezogen wurde, bis zum Anschlag an. Hinweis

• Wird die Schraube zum Sichern des Geräts

zu fest angezogen, kann dies dazu führen, dass sich die Wandhalterung verbiegt.

Heben Sie das Plasmadisplay etwas an, und prüfen Sie, ob es sicher in der Arbeitsstellung befestigt ist. Horizontale Installation Schrauben zum Sichern des Geräts (lang)

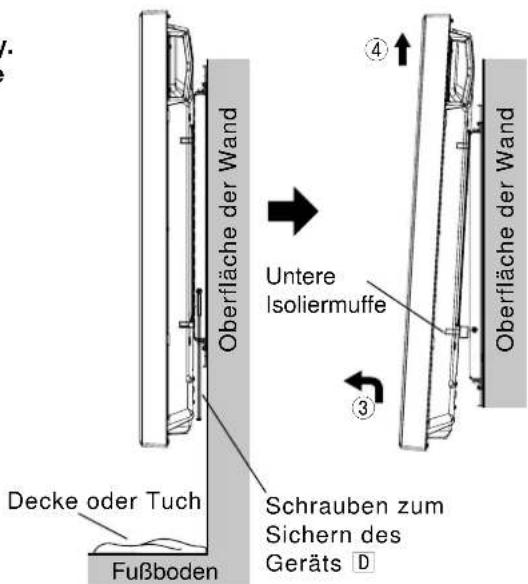

Legen Sie eine Decke oder ein weiches Tuch unter das Plasmadisplay. Entfernen Sie die an der Seite der Wandhalterung befestigte Schraube zum Sichern des Geräts

Horizontale Installation Linke oder rechte Seite der Wandhalterung Vertikale Installation Linke Seite der Wandhalterung Oberfläche der Wand Untere Isoliermuffe Schrauben zum Sichern des Geräts

Oberfläche der Wand Decke oder Tuch Fußboden Hinweis

• Anderenfalls kann es vorkommen, dass der Fußboden zerkratzt wird, wenn die Schraube zum Sichern des Geräts

versehentlich fallen gelassen wird.

Trennen Sie das Netzkabel und die Anschlusskabel des Plasmadisplays für andere Geräte ab.

Heben Sie die Unterseite des Plasmadisplays an, und ziehen Sie es dann nach vorne.

Nach der Demontage der Isoliermuffen heben Sie das Plasmadisplay weiter an und nehmen es ab. Hinweis

• Um das Display abzunehmen, müssen Sie es ca. 4 cm anheben. Schrauben zum Sichern des Geräts (kurz)
